GEBRUIKSAANWIJZING ROX 12.0 Sport SIGMA

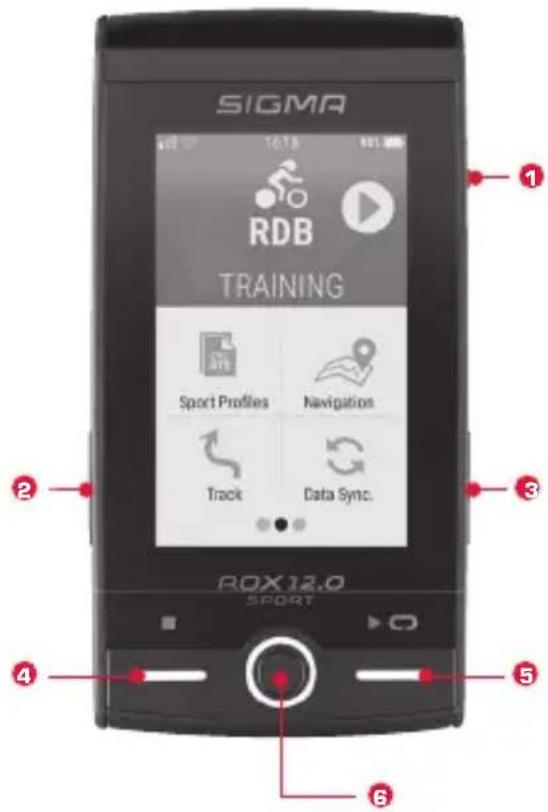

ADVERTENCIAS LEGALES SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 41 05.03.2018 16:41:2542 KNOPPENFUNCTIES Behalve de Touch heeft de ROX 12.0 knoppen met de volgende functies:

RECHTER KNOP: Naar rechts bladeren Op de kaart: Zoom Training: Ingedrukt houden ► Volgende fase inleiden

HOME-KNOP: Terug naar het Home scherm

LINKER KNOP: Naar links bladeren Op de kaart: Zoom

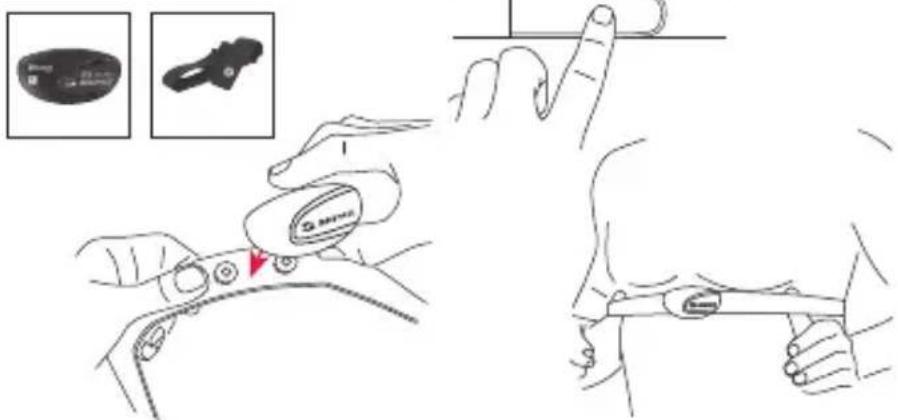

Om de sensoren (ANT+) te gebruiken, moeten deze met de ROX 12.0 worden gekoppeld. Om de koppeling uit te voeren kiest u menu INSTELLINGEN ► SENSOR VERBINDEN. Er zijn verschillende mogelijkheden sensoren te pairen: − Met KIES SENSOR, kunt u naar een bepaalde soort sensor zoeken − Met ZOEK ALLE, zoekt u naar alle sensoren die zich in de nabijheid bevinden − Invoer van de Sensor-ID wanneer deze bekend is Zorg er altijd voor, dat er slechts sensoren geactiveerd zijn, die ook gekoppeld moeten worden, voordat u het zoeken start. Start het zoeken via ZOEKEN ALLE of ZOEK SENSOR ► gewenste sensortype. Na enkele seconden wordt de sensor en de bijbehorende sensor-ID weergegeven. Selecteer de gewenste sensor, om deze te koppelen. De sensoren die gekoppeld zijn vindt u onder GEKOPPELDE SENSOREN. Dit product is ANT+ gecertificeerd en voldoet aan de ANT+ specificaties. www.thisisant.com/directory ACTION CAM niet inbegrepen SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 44 05.03.2018 16:41:26NL

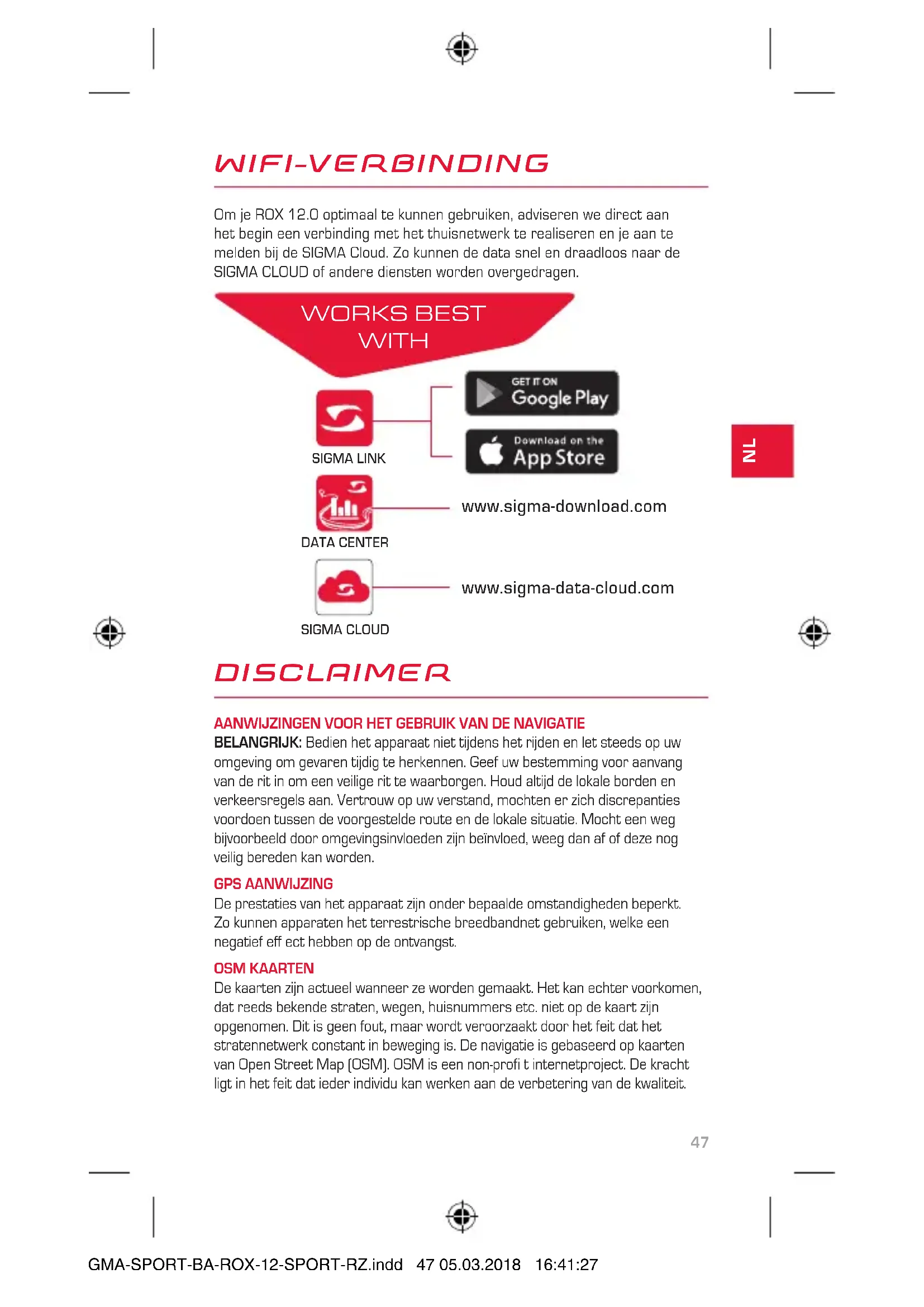

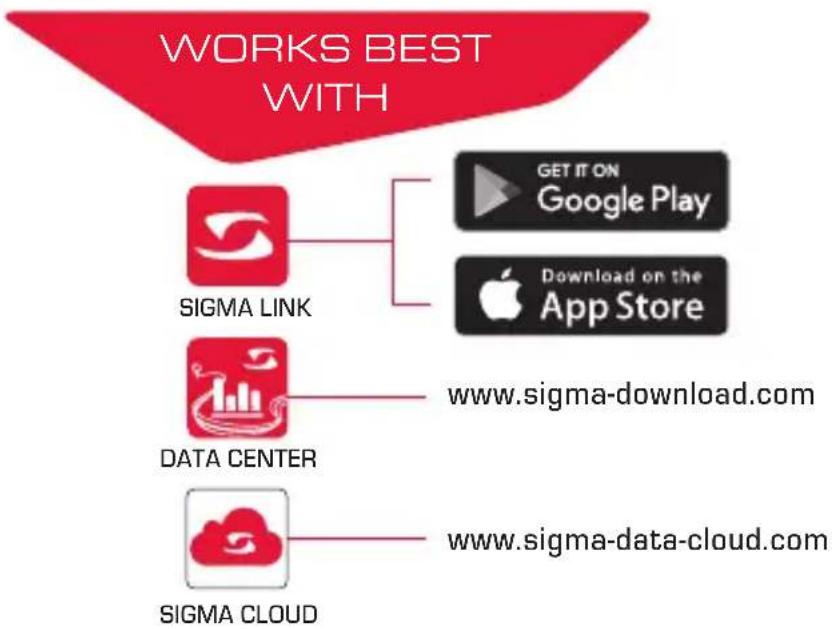

SIGMA LINK DATA CENTER SIGMA CLOUD WIFI-VERBINDING Om je ROX 12.0 optimaal te kunnen gebruiken, adviseren we direct aan het begin een verbinding met het thuisnetwerk te realiseren en je aan te melden bij de SIGMA Cloud. Zo kunnen de data snel en draadloos naar de SIGMA CLOUD of andere diensten worden overgedragen. AANWIJZINGEN VOOR HET GEBRUIK VAN DE NAVIGATIE BELANGRIJK: Bedien het apparaat niet tijdens het rijden en let steeds op uw omgeving om gevaren tijdig te herkennen. Geef uw bestemming voor aanvang van de rit in om een veilige rit te waarborgen. Houd altijd de lokale borden en verkeersregels aan. Vertrouw op uw verstand, mochten er zich discrepanties voordoen tussen de voorgestelde route en de lokale situatie. Mocht een weg bijvoorbeeld door omgevingsinvloeden zijn beïnvloed, weeg dan af of deze nog veilig bereden kan worden. GPS AANWIJZING De prestaties van het apparaat zijn onder bepaalde omstandigheden beperkt. Zo kunnen apparaten het terrestrische breedbandnet gebruiken, welke een negatief eff ect hebben op de ontvangst. OSM KAARTEN De kaarten zijn actueel wanneer ze worden gemaakt. Het kan echter voorkomen, dat reeds bekende straten, wegen, huisnummers etc. niet op de kaart zijn opgenomen. Dit is geen fout, maar wordt veroorzaakt door het feit dat het stratennetwerk constant in beweging is. De navigatie is gebaseerd op kaarten van Open Street Map (OSM). OSM is een non-profi t internetproject. De kracht ligt in het feit dat ieder individu kan werken aan de verbetering van de kwaliteit. DISCLAIMER www.sigma-download.com www.sigma-data-cloud.com WORKS BEST WITH SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 47 05.03.2018 16:41:2748 RF Interface Frequency Range Maximum RF output power: Number of channels: WLAN EU/ETSI 2402–2483 MHz 17.7 dBm 13 WLAN North America/FCC 2402 –2473 MHz 17.7 dBm 11 Bluetooth 2400 – 2483 MHz 8.5 dBm 79 Bluetooth Low Engergy 2400–2483 MHz 2.5 dBm 40 ANT+ 2403–2480 MHz 2.3 dBm 77 GPS 1575.42 MHz N /A (receiver only) N /A GLONASS 1602 MHz N /A (receiver only) N /A R1 ANT+ / BLE 2.4 GHz / 2.4 GHz -6.31 dBm / 3.04 dBm N /A R2 ANT+ / BLE 2.4 GHz / 2.4 GHz 0.85 dBm / 3.81 dBm N /A SPECIFICATIES Omgevingstemperatuur

ROX 12.0 R1 DUO R2 DUO

Temperatuurbereik -10°C – + 60°C -5°C – + 50°C -10°C – + 60°C ROX 12.0 laadtemperatuurbereik van 0°C tot +50°C UPDATES De ROX 12.0 en ook de geïnstalleerde kaarten kunnen worden geüpdatet. Om een update uit te voeren moet er een wifi-verbinding zijn. Omdat individuele updates nogal wat tijd in beslag kunnen nemen, is het aan te raden de update uit te voeren terwijl de ROX 12.0 aan de lader ligt. MEER INFORMATIE Meer informatie vindt u onder: www.sigma-qr.com SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 48 05.03.2018 16:41:27NL

Batterijen mogen niet bij het huishoudelijk afval (Europese batterijwet)! Geef de batterijen af bij een daarvoor bestemd inzamelpunt of winkel. Elektronische apparaten mogen niet bij het huishoudelijk afval terechtkomen. Geef het apparaat af bij een daarvoor bestemd afvalverzamelpunt of winkel. Voor het afvoeren moeten alle persoonlijke data van het apparaat worden verwijderd. De CE-conformiteitsverklaring kunt u vinden onder: ce.sigmasport.com/rox12 GARANTIE, DISCLAIMER EU-CONFORMITEITSVERKLARING Wij SIGMA-ELEKTRO GmbH, Dr. Julius Leber Str. 15, D-67433 Neustadt/ Weinstraße verklaren, dat de fietscomputer ROX 12.0 en de zenders R1 Duo en R2 Duo bij correct gebruik voldoen aan de basisvereisten volgens RED richtlijn 2014/53/EU en de RoHS richtlijn 2011/65/EU. Wij zijn bij gebreken volgens de wettelijke regels aansprakelijk voor onze betreffende handelspartners. Batterijen zijn van de garantie uitgesloten. Als u aanspraak maakt op de garantie, wendt u zich dan tot de winkel waar u uw fietscomputer gekocht heeft. U kunt de fietscomputer met de kassabon en alle toebehoren ook naar het volgende adres sturen. Let daarbij a.u.b. op voldoende frankering. SIGMA-ELEKTRO GmbH Dr.-Julius-Leber-Straße 15 D-67433 Neustadt/Weinstraße Service-Tel. +49-(0)6321-9120-140 E-Mail: kundenservice@sigmasport.com

Bij een terecht beroep op de garantie ontvangt u een vervangend exemplaar. Er bestaat slechts recht op het op dat moment actuele model. De fabrikant behoudt zich voor technische wijzigingen aan te brengen. SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 49 05.03.2018 16:41:2750 PRZEZNACZENIE PRZYCISKÓW Oprócz ekranu dotykowego komputer rowerowy ROX 12.0 jest wyposażony w przyciski o następującym przeznaczeniu:
