РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ROX 12.0 Sport SIGMA

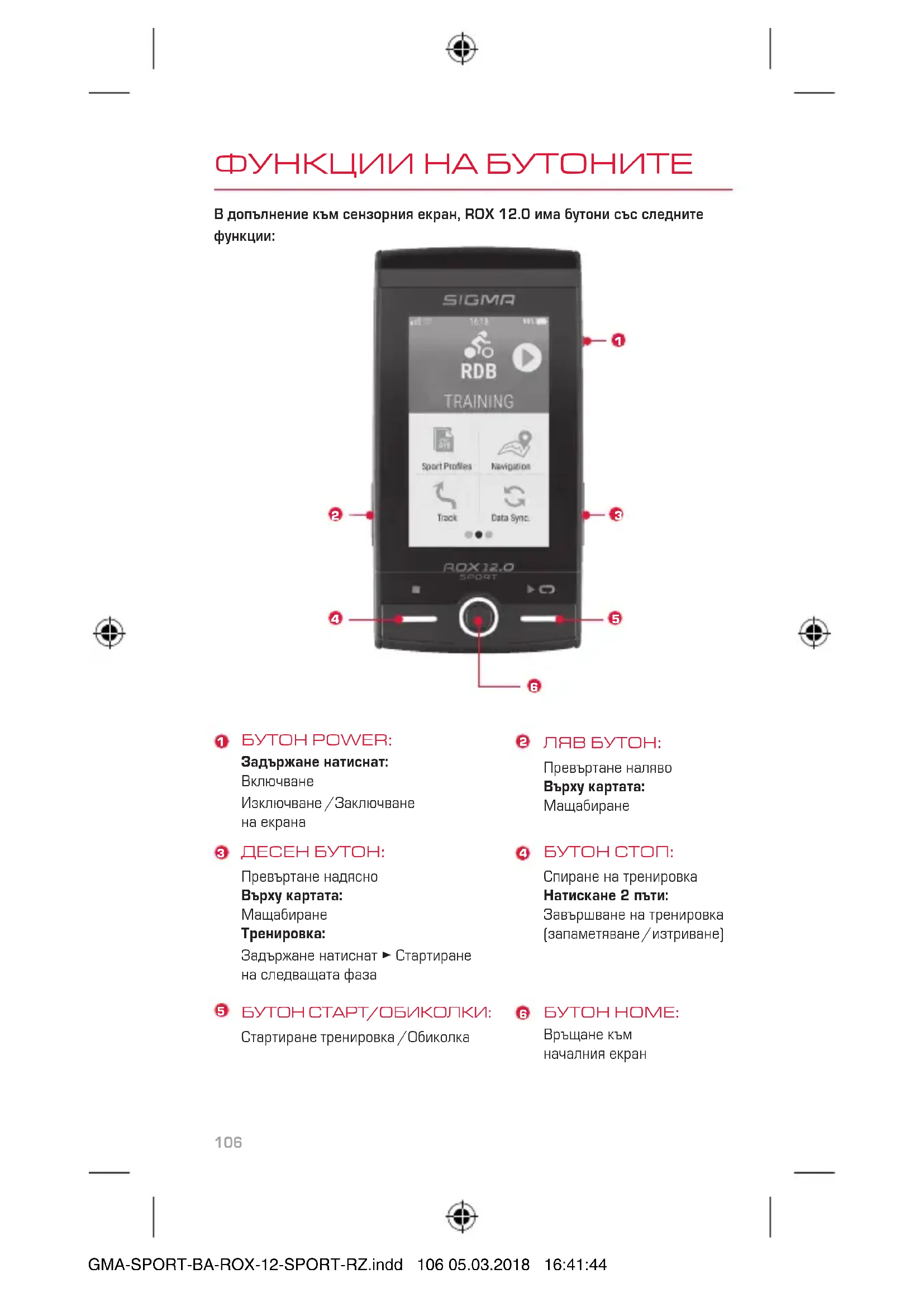

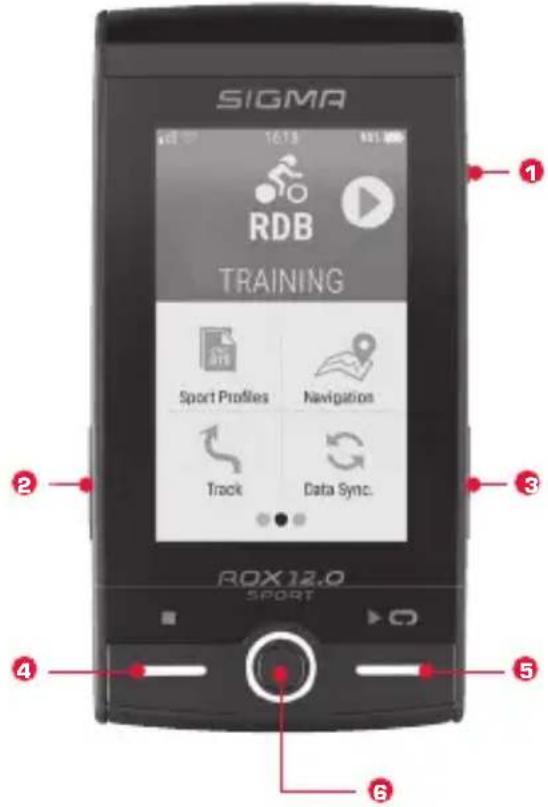

БУТОН POWER: Задържане натиснат:

Изключване /Заключване

ДЕСЕН БУТОН: Превъртане надясно Върху картата:

Тренировка: Задържане натиснат ► Стартиране на следващата фаза

БУТОН HOME: Връщане към началния екран

БУТОН СТОП: Спиране на тренировка Натискане 2 пъти: Завършване на тренировка (запаметяване /изтриване)

Превъртане наляво Върху картата:

БУТОН СТОП: Спиране на тренировка Натискане 2 пъти: Завършване на тренировка (запаметяване /изтриване)

3 mm 2 mm CLICK! ИНСТАЛАЦИЯ BUTLER СДВОЯВАНЕ СЕНЗОРИ ANT+ За да използвате сензорите (ANT+), те трябва да бъдат сдвоени с ROX 12.0. За да извършите сдвояването, изберете от менюто НАСТРОЙКИ ► СВЪРЗВАНЕ СЕНЗОР. Има няколко възможности за сдвояване на сензорите: − Чрез ИЗБЕРИ СЕНЗОР може да търсите определен вид сензор − Чрез ТЪРСИ ВСИЧКИ търсите всички намиращи се в околността сензори − Въвеждане ID на сензора, в случай че Ви е известен Преди да започнете търсенето, се уверете, че са активирани само тези сензори, които ще бъдат сдвоявани. Започнете търсенето чрез ТЪРСИ ВСИЧКИ или ТЪРСИ СЕНЗОР ► желания вид сензор. След няколко секунди ще се появи сензорът и съответният ID номер на сензора. Изберете желания сензор, за да го свържете. Свързаните сензори ще намерите в менюто под СВЪРЗАНИ СЕНЗОРИ. Този продукт е ANT+ сертифициран и отговаря на ANT+ спецификациите. www.thisisant.com/directory ACTION CAM не е включена SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 108 05.03.2018 16:41:45BG

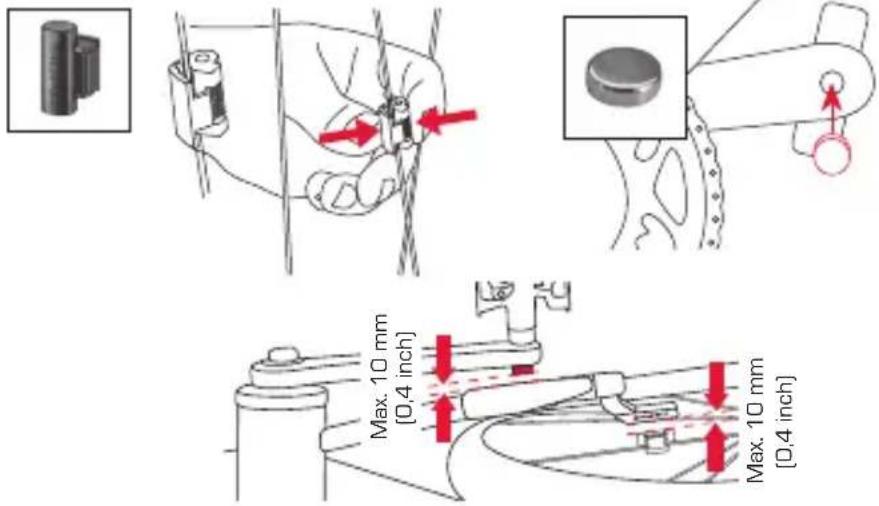

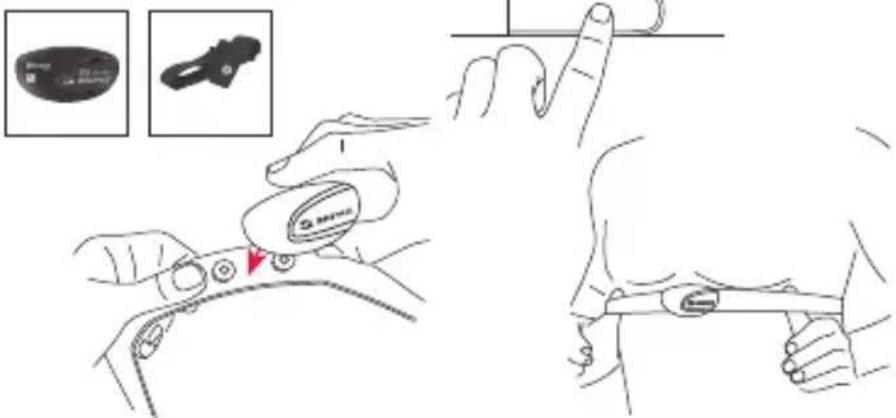

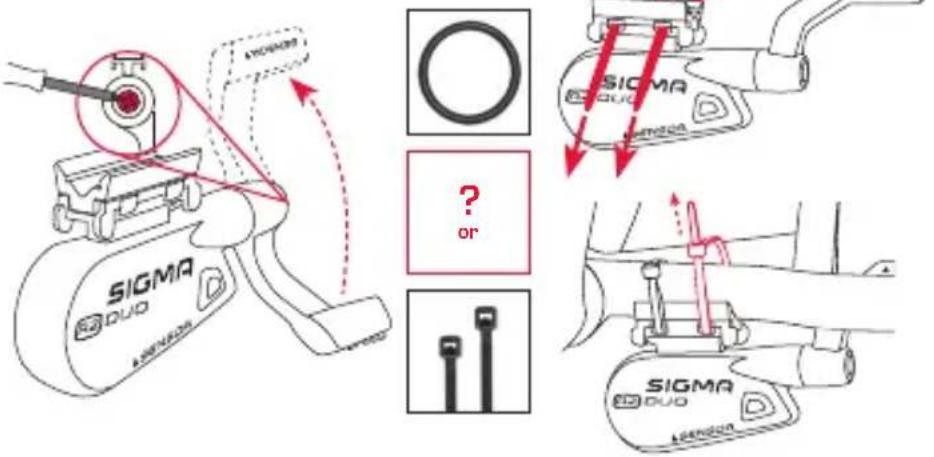

МОНТАЖ НА СЕНЗОР Включено само в пълния комплект: Включено само в пълния комплект: Включено само в пълния комплект: Max. 10 mm(0,4 inch)Max. 10 mm(0,4 inch) SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 109 05.03.2018 16:41:46110 Micro

WIFI ВРЪЗКА За да използвате ROX 12.0 оптимално, Ви препоръчваме още в началото да създадете WiFi връзка с домашната мрежа и да се регистрирате в SIGMA Cloud. Това позволява бързо и лесно безжично прехвърляне на данните към SIGMA CLOUD или други мрежи. УКАЗАНИЯ ЗА ИЗПОЛЗВАНЕ НА НАВИГАЦИЯТА ВАЖНО: Не управлявайте устройството, докато шофирате и винаги внимавайте за пътната обстановка, за да успеете своевремнно да забележите евентуални опасности. Въведете дестинацията още преди да потеглите, за да си осигурите безопасно пътуване. Винаги следвайте локалните обозначения и спазвайте правилата за движение. В случай на несъответствия между предложения маршрут и местната обстановка, следвайте безопасния избор. Ако пътят е бил засегнат от природни бедствия или други фактори на околната среда, преценете дали въпреки това може да се премине по него безопасно. УКАЗАНИЕ ОТНОСНО GPS При определени обстоятелства функционалността на устройството може да бъде ограничена. Например устройства, които използват наземната широколентова мрежа, могат да окажат негативно влияние върху качеството на приемане. OSM КАРТИ Картите са актуални към момента на издаването им. Въпреки това е възможно да не са включени вече съществуващи улици, пътища, номера на улици и т.н. Това не е грешка, а е възможно да се случи, защото пътната мрежа се променя непрекъснато. Навигацията се базира на картите на Open Street Map (OSM). OSM е интернет проект с нестопанска цел. Предимството му е в това, че всеки може да участва в процеса на подобряване качеството на картите. ПРАВНА ИНФОРМАЦИЯ SIGMA LINK www.sigma-download.com www.sigma-data-cloud.com DATA CENTER SIGMA CLOUD WORKS BEST WITH SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 111 05.03.2018 16:41:46112 RF Interface Frequency Range Maximum RF output power: Number of channels: WLAN EU/ETSI 2402–2483 MHz 17.7 dBm 13 WLAN North America/FCC 2402 –2473 MHz 17.7 dBm 11 Bluetooth 2400 – 2483 MHz 8.5 dBm 79 Bluetooth Low Engergy 2400–2483 MHz 2.5 dBm 40 ANT+ 2403–2480 MHz 2.3 dBm 77 GPS 1575.42 MHz N /A (receiver only) N /A GLONASS 1602 MHz N /A (receiver only) N /A R1 ANT+ / BLE 2.4 GHz / 2.4 GHz -6.31 dBm / 3.04 dBm N /A R2 ANT+ / BLE 2.4 GHz / 2.4 GHz 0.85 dBm / 3.81 dBm N /A СПЕЦИФИКАЦИИ Температура на околната среда

ROX 12.0 R1 DUO R2 DUO

Температурен диапазон -10°C – + 60°C -5°C – + 50°C -10°C – + 60°C Температурен диапазон при зареждане на ROX 12.0 от 0°C до +50°C АКТУАЛИЗАЦИИ ROX 12.0, както и инсталираните карти могат да бъдат актуализирани. За да бъде извършена актуализация, трябва да има WiFi връзка. Тъй като отделните актуализации могат да отнемат известно време, препоръчително е да извършвате актуализациите, докато ROX 12.0 се зарежда. ПОВЕЧЕ ИНФОРМАЦИЯ Повече информация ще намерите на: www.sigma-qr.com SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 112 05.03.2018 16:41:46BG

По отношение на евентуални дефекти поемаме отговорност към съответния договорен партньор съгласно законовите разпоредби. Батериите са изключени от обхвата на гаранцията. В случай на гаранция, моля, свържете се с търговския представител, от когото сте закупили Вашия велокомпютър. Можете също така да изпратите велокомпютъра, заедно с документа, доказващ покупката, и всички аксесоари на следния адрес. Моля, обърнете внимание, че трябва да заплатите транспортните

При основателни претенции за гаранция ще получите заместващо устройство. Имате право само на актуалния към този момент модел. Производителят си запазва правото на технически промени. ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ НА ЕС Ние, SIGMA-ELEKTRO GmbH, Dr. Julius Leber Str. 15, 67433 Neustadt / Weinstraße, Германия декларираме, че велокомпютърът ROX 12.0 и предавателите R1 Duo и R2 Duo, когато се използват по предназначение, отговарят на основните изисквания на Директива 2014/53/ЕС за предоставянето на пазара на радиосъоръжения (RED) и Директива 2011/65/ЕС относно ограничението за употребата на определени опасни вещества в електрическото и електронно оборудване (RoHS). Батериите не трябва да бъдат изхвърляни заедно с битовите отпадъци (европейската директива за батериите)! Предайте батериите в съответните събирателни пунктове или в магазина. Електронните уреди не бива да се изхвърлят заедно с битовите отпадъци. Предайте уреда в съответните събирателни пунктове или в магазина. Преди изхвърлянето трябва да бъдат изтрити всички лични данни от уреда. CE декларация за съответствие може да намерите на адрес: ce.sigmasport.com/rox12 ГАРАНЦИЯ, ПРАВНА
