MANUALE UTENTE ROX 12.0 Sport SIGMA

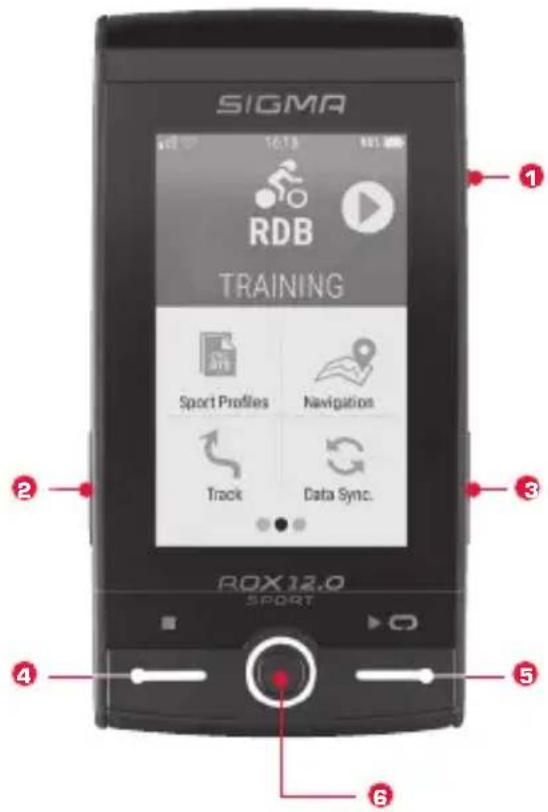

PULSANTE POWER: Tenere premuto: Accendere Spegnere / Blocco schermo

PULSANTE DESTRO: Scorrere verso destra Sulla mappa: Zoom Workout: Tenere premuto ► Iniziare la fase successiva

Avviare l'allenamento / fare alcuni giri PULSANTE START/GIRI:

PULSANTE HOME: Ritorno alla schermata iniziale

PULSANTE STOP: Interrompere l'allenamento Premere due volte: Terminare l'allenamento (salvare/cancellare)

PULSANTE SINISTRO: Scorrere verso sinistra Sulla mappa: Zoom ASSEGNAZIONE PULSANTI Oltre al touch il ROX 12.0 è dotato di pulsanti assegnati nel modo seguente:

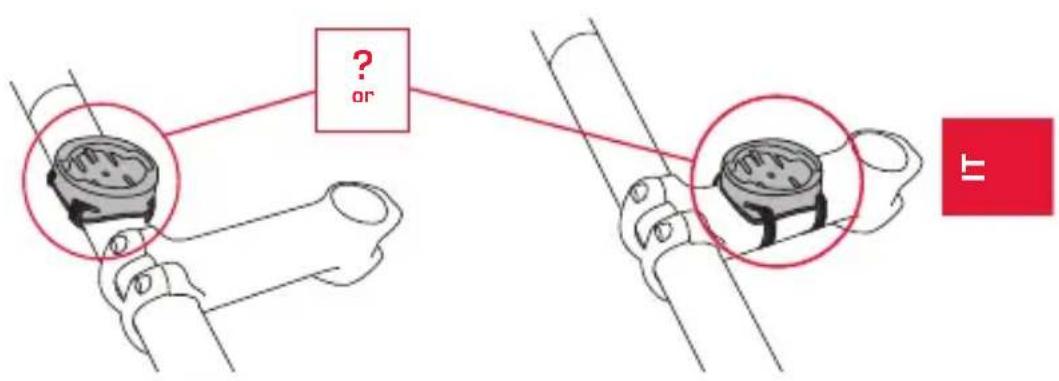

PULSANTE STOP: Interrompere l'allenamento Premere due volte: Terminare l'allenamento (salvare/cancellare) PULSANTE SINISTRO: INSTALLAZIONE

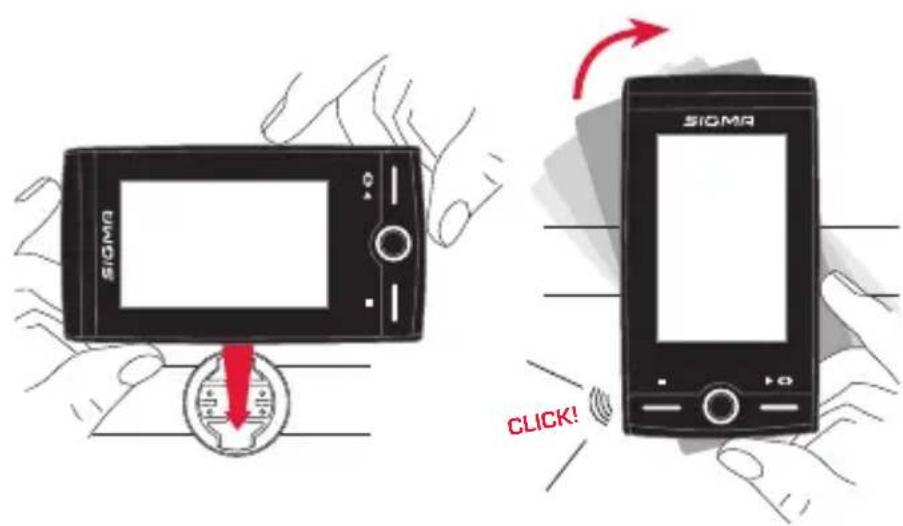

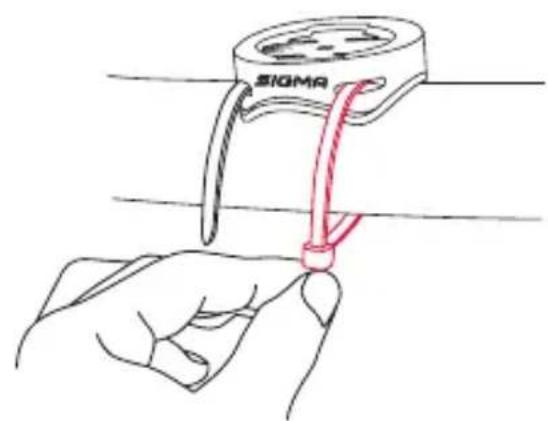

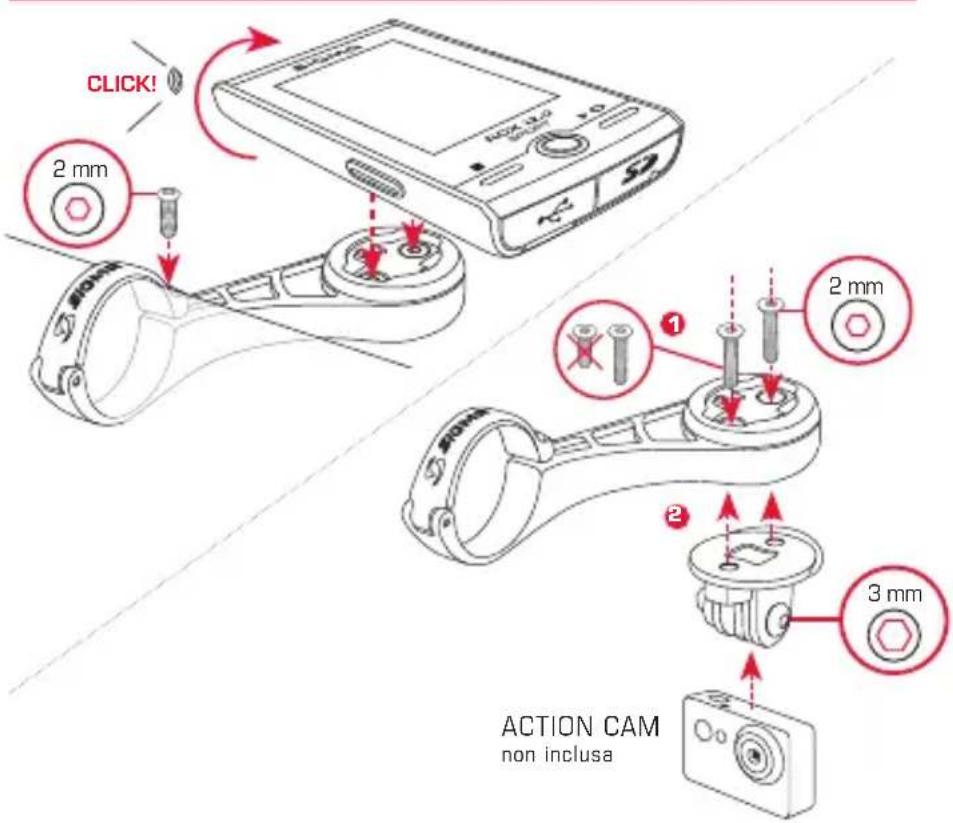

3 mm 2 mm CLICK! INSTALLAZIONE BUTLER ACCOPPIAMENTO DEL SENSORE ANT+ Per utilizzare i sensori (ANT+) è necessario effettuare prima l'accoppiamento con il ROX 12.0. Per effettuare l'accoppiamento, selezionare la voce del menu IMPOSTAZIONI ► COLLEGARE IL SENSORE. Esistono diverse possibilità per accoppiare i sensori: − Con SELEZIONE SENSORE, è possibile cercare un determinato tipo di sensore − Con CERCA TUTTI, si cercano tutti i sensori presenti nell'ambiente circostante − Immissione dell'ID sensore, se è noto Prima di avviare la ricerca, accertarsi sempre che siano attivati solo i sensori che devono essere anche accoppiati. Avviare la ricerca con CERCA TUTTI o CERCA SENSORE ► tipo di sensore desiderato. Dopo pochi secondi viene visualizzato il sensore e l'ID sensore corrispondente. Selezionare il sensore desiderato per collegarlo. I sensori accoppiati si trovano in SENSORI COLLEGATI. Questo prodotto è certificato ANT+ ed è conforme alle specifiche ANT+. www.thisisant.com/directory ACTION CAM non inclusa SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 28 05.03.2018 16:41:08IT

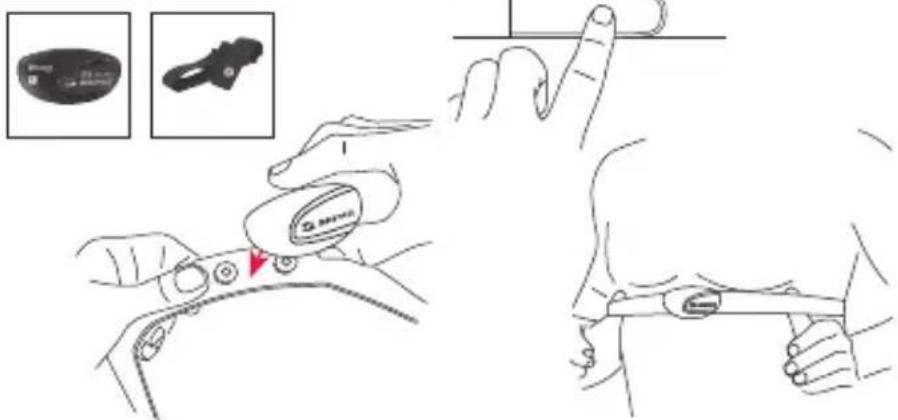

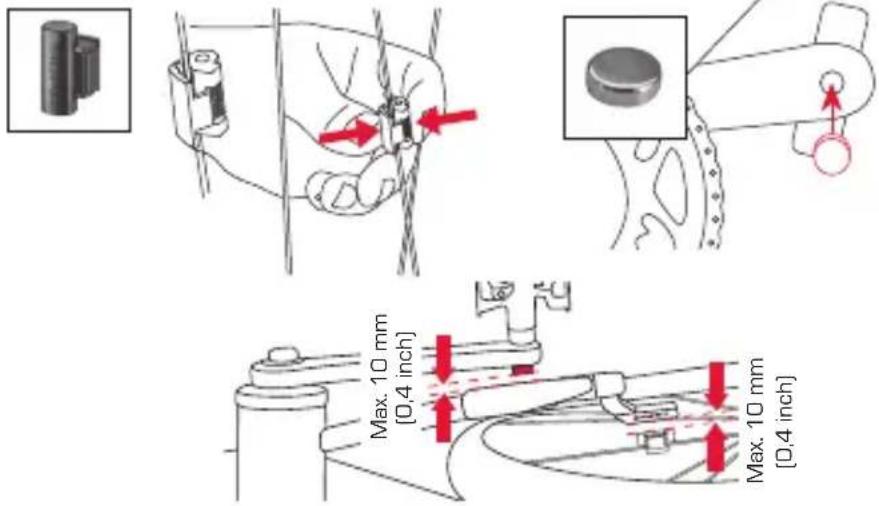

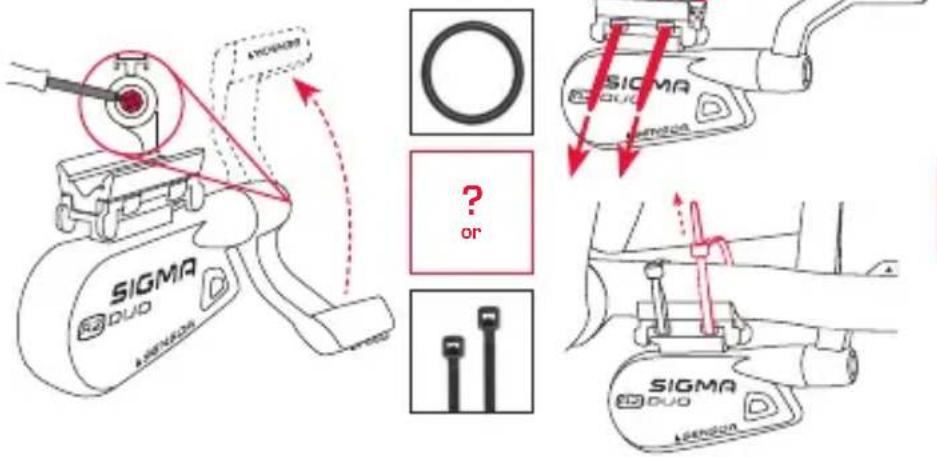

Max. 10 mm(0,4 inch)Max. 10 mm(0,4 inch) MONTAGGIO SENSORE Incluso solo nel set completo: Incluso solo nel set completo: Incluso solo nel set completo: SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 29 05.03.2018 16:41:0930 CLICK! Micro

IMPORTANTE: non utilizzare il dispositivo durante il viaggio e fare sempre attenzione all'ambiente circostante per riconoscere i pericoli in modo tempestivo. Indicare il proprio obiettivo prima della partenza, per garantire un viaggio sicuro. Rispettare sempre la segnaletica stradale del posto e osservare il codice della strada. Affi darsi al buon senso, se ci sono discrepanze tra il percorso proposto e le circostanze in loco. Se un percorso dovesse essere stato danneggiato da fattori ambientali o altro, valutare se percorrerlo sia ancora sicuro.

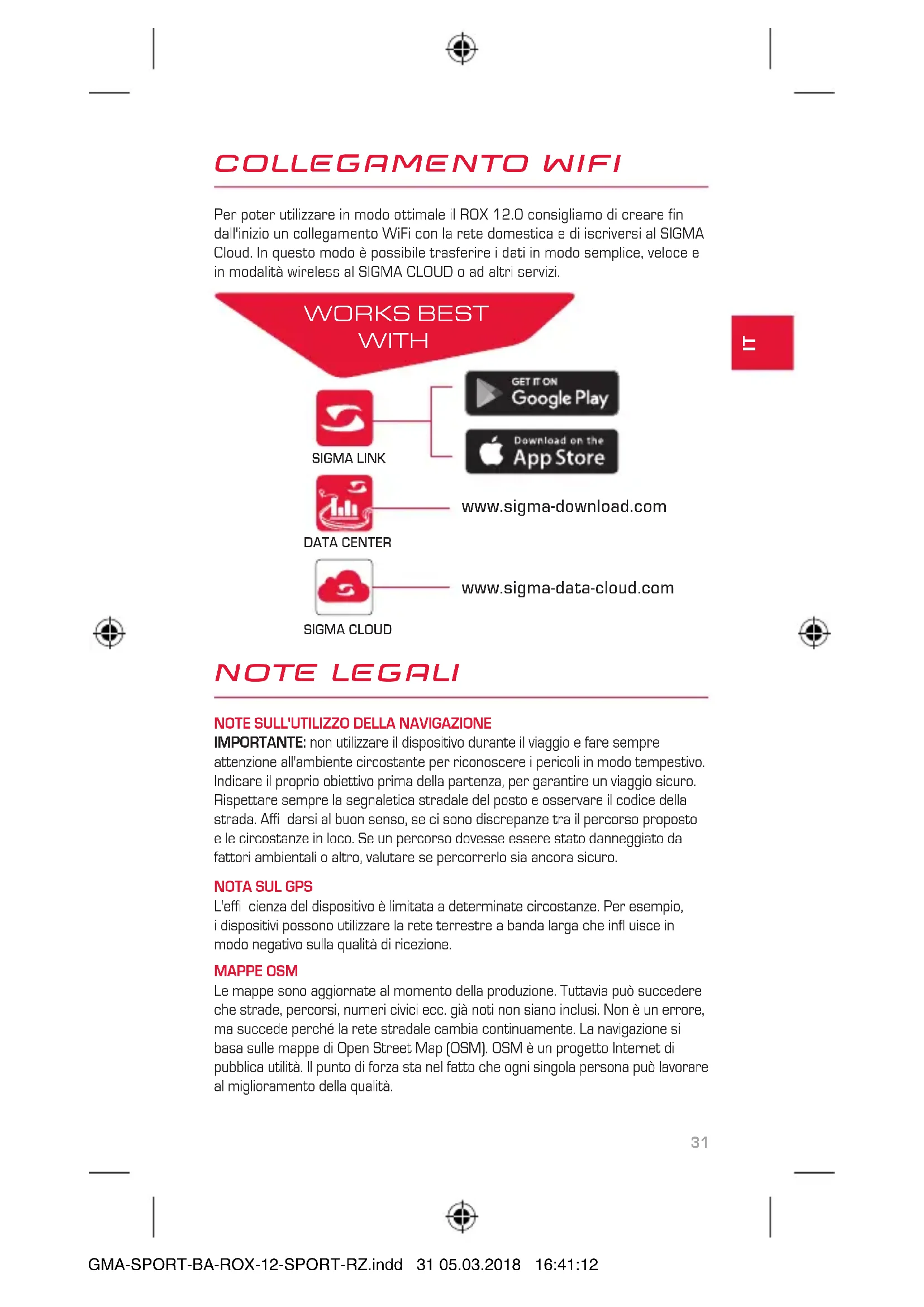

L'effi cienza del dispositivo è limitata a determinate circostanze. Per esempio, i dispositivi possono utilizzare la rete terrestre a banda larga che infl uisce in modo negativo sulla qualità di ricezione. MAPPE OSM Le mappe sono aggiornate al momento della produzione. Tuttavia può succedere che strade, percorsi, numeri civici ecc. già noti non siano inclusi. Non è un errore, ma succede perché la rete stradale cambia continuamente. La navigazione si basa sulle mappe di Open Street Map (OSM). OSM è un progetto Internet di pubblica utilità. Il punto di forza sta nel fatto che ogni singola persona può lavorare al miglioramento della qualità. NOTE LEGALI WORKS BEST WITH SIGMA LINK www.sigma-download.com www.sigma-data-cloud.com DATA CENTER SIGMA CLOUD COLLEGAMENTO WIFI Per poter utilizzare in modo ottimale il ROX 12.0 consigliamo di creare fin dall'inizio un collegamento WiFi con la rete domestica e di iscriversi al SIGMA Cloud. In questo modo è possibile trasferire i dati in modo semplice, veloce e in modalità wireless al SIGMA CLOUD o ad altri servizi. SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 31 05.03.2018 16:41:1232 RF Interface Frequency Range Maximum RF output power: Number of channels: WLAN EU/ETSI 2402–2483 MHz 17.7 dBm 13 WLAN North America/FCC 2402 –2473 MHz 17.7 dBm 11 Bluetooth 2400 – 2483 MHz 8.5 dBm 79 Bluetooth Low Engergy 2400–2483 MHz 2.5 dBm 40 ANT+ 2403–2480 MHz 2.3 dBm 77 GPS 1575.42 MHz N /A (receiver only) N /A GLONASS 1602 MHz N /A (receiver only) N /A R1 ANT+ / BLE 2.4 GHz / 2.4 GHz -6.31 dBm / 3.04 dBm N /A R2 ANT+ / BLE 2.4 GHz / 2.4 GHz 0.85 dBm / 3.81 dBm N /A SPECIFICHE Temperatura ambiente

ROX 12.0 R1 DUO R2 DUO

Intervallo di temperatura -10°C – + 60°C -5°C – + 50°C -10°C – + 60°C ROX 12.0 intervallo temperatura di carica da 0°C a +50°C AGGIORNAMENTI Il ROX 12.0 e anche le mappe installate si possono aggiornare. Per poter effettuare un aggiornamento deve essere presente un collegamento WiFi. Dato che i singoli aggiornamenti possono richiedere un po' di tempo, si consiglia di effettuare l'aggiornamento mentre il ROX 12.0 è in carica. MAGGIORI INFORMAZIONI Maggiori informazioni sono disponibili in: www.sigma-qr.com SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 32 05.03.2018 16:41:13IT

Nei confronti dei nostri rispettivi partner contraenti ci assumiamo la responsabilità per eventuali vizi secondo le disposizioni di legge. Le batterie sono escluse dalla garanzia. In caso di ricorso alla garanzia rivolgersi al rivenditore presso il quale è stato acquistato il ciclocomputer. Il ciclocomputer, insieme al documento di acquisto e a tutti gli accessori, può anche essere inviato all'indirizzo di seguito. Si prega di prestare attenzione alla corretta affrancatura. SIGMA-ELEKTRO GmbH Dr.-Julius-Leber-Straße 15 D-67433 Neustadt/Weinstraße Service-Tel. +49-(0)6321-9120-140 E-Mail: kundenservice@sigmasport.com

In caso di legittimo diritto alla garanzia, potrete ottenere un apparecchio sostitutivo. Sussiste solo il diritto al modello attuale al momento corrente. Il produttore si riserva il diritto di apportare modifiche tecniche.

DICHIARAZIONE DI CONFORMITÀ UE

L'azienda, SIGMA-ELEKTRO GmbH, Dr. Julius Leber Str. 15, D-67433 Neustadt/Weinstraße, dichiara che il computer per bicicletta ROX 12.0 e il trasmettitore R1 Duo e R2 Duo sono conformi ai requisiti essenziali e ad altri requisiti della direttiva RED 2014/53/UE e della direttiva RoHS 2011/65/UE. Le batterie non devono essere smaltite nei rifiuti domestici (Legge europea sulle batterie)! Portare le batterie in un luogo di raccolta designato o presso un rivenditore per lo smaltimento. Gli apparecchi elettrici non devono essere smaltiti nei rifiuti domestici. Portare il dispositivo in un luogo di raccolta appositamente designato o presso un rivenditore. Prima dello smaltimento, eliminare dal dispositivo tutti i dati personali. La dichiarazione CE è disponibile all'indirizzo: ce.sigmasport.com/rox12
