KÄYTTÖOHJE ROX 12.0 Sport SIGMA

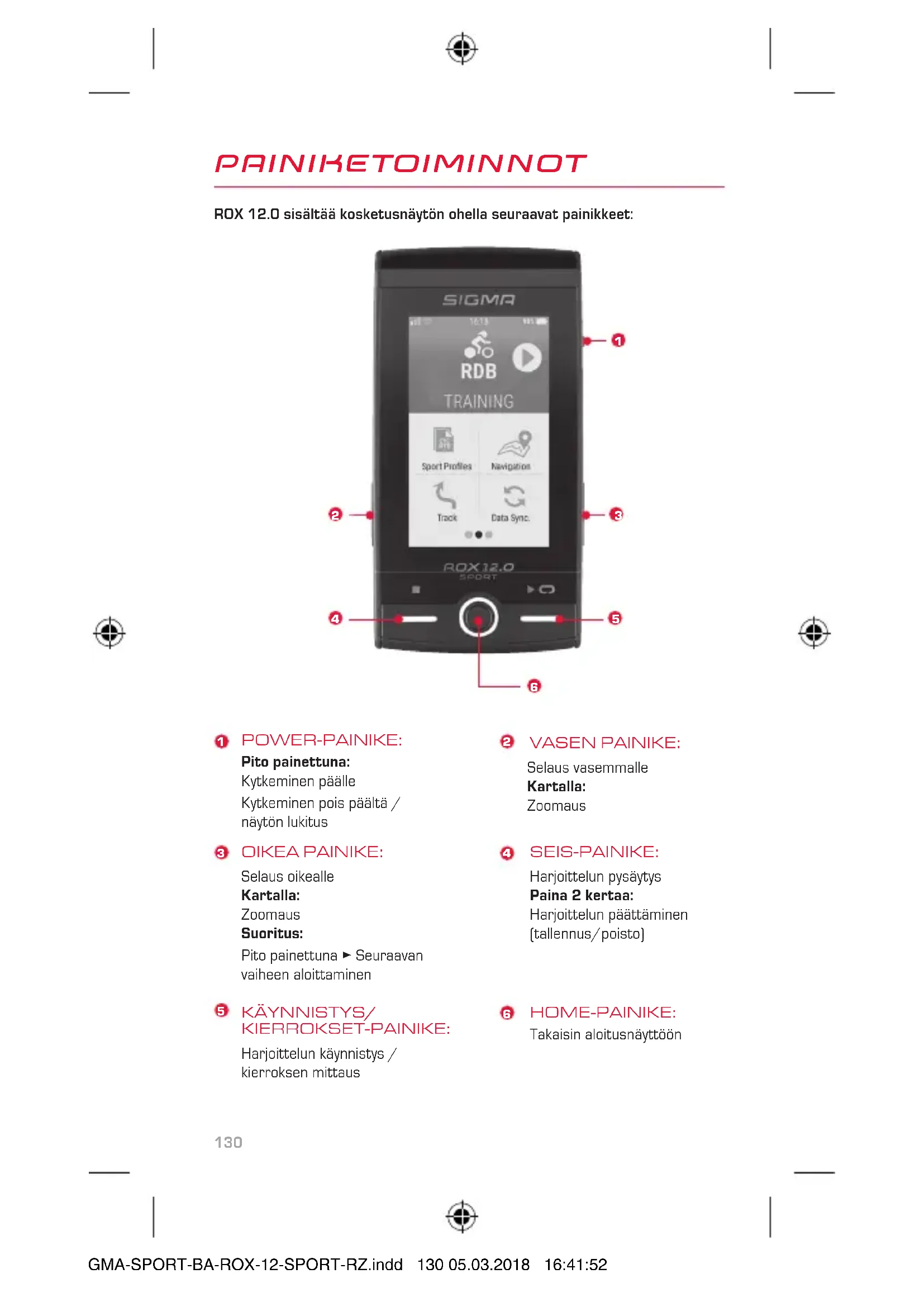

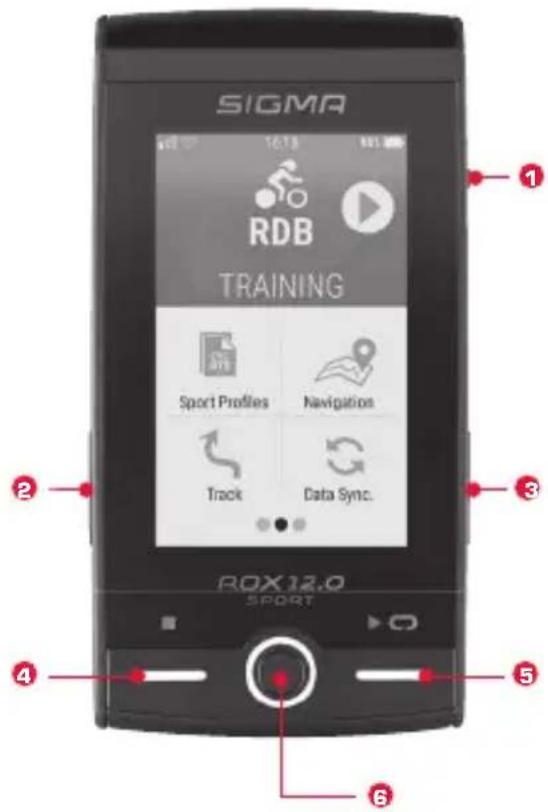

POWER-PAINIKE: Pito painettuna: Kytkeminen päälle Kytkeminen pois päältä / näytön lukitus

OIKEA PAINIKE: Selaus oikealle Kartalla: Zoomaus Suoritus: Pito painettuna ► Seuraavan vaiheen aloittaminen

Harjoittelun käynnistys / kierroksen mittaus KÄYNNISTYS/ KIERROKSET-PAINIKE:

HOME-PAINIKE: Takaisin aloitusnäyttöön

SEIS-PAINIKE: Harjoittelun pysäytys Paina 2 kertaa: Harjoittelun päättäminen (tallennus/poisto)

SEIS-PAINIKE: Harjoittelun pysäytys Paina 2 kertaa: Harjoittelun päättäminen (tallennus/poisto)

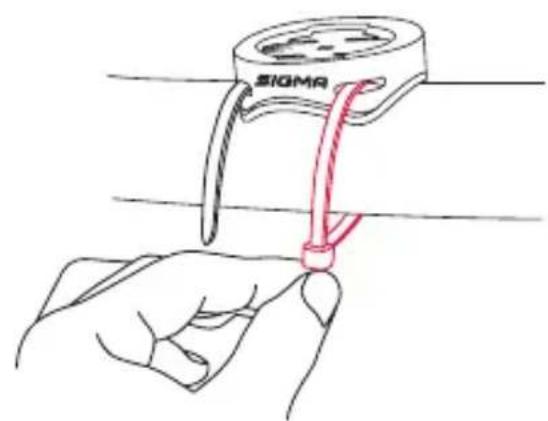

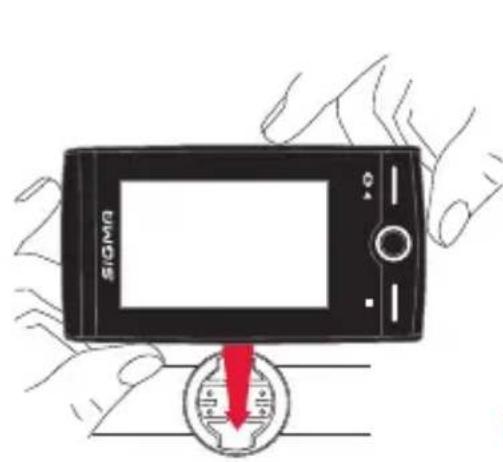

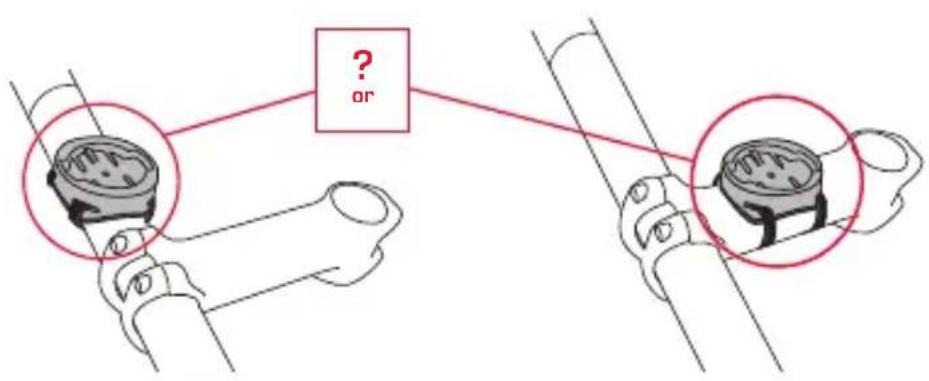

3 mm 2 mm CLICK! ASENNUS BUTLER ANT+-ANTURIN PARINMUODOSTUS Jotta antureita (ANT+) voidaan käyttää, niille ja ROX 12.0:lle täytyy suorittaa parinmuodostus. Valitse parin muodostamiseksi valikkokohta ASETUKSET ► YHDISTÄ ANTURIT. On useita mahdollisuuksia suorittaa anturien parinmuodostus: − Valitsemalla VALITSE ANTURI voit etsiä tiettyä anturityyppiä − Valitsemalla HAE KAIKKI haet kaikki ympäristössä olevat anturit − Syötä anturin tunnus, mikäli se on tunnettu Varmista aina, että vain ne anturit on aktivoitu, joille täytyy myös suorittaa parinmuodostus, ennen kuin käynnistät haun. Käynnistä haku kohdasta HAE KAIKKI tai HAE ANTURI ► haluttu anturityyppi. Muutaman sekunnin kuluttua näyttöön tulee anturi ja siihen liittyvä anturin tunnus. Valitse haluamasi anturi yhdistääksesi siihen. Anturit, joille on suoritettu parinmuodostus, löytyvät kohdasta YHDISTETYT ANTURIT. Tämä tuote on ANT+-sertifioitu ja vastaa ANT+-erittelyitä. www.thisisant.com/directory ACTION-KAMERA ei sisälly SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 132 05.03.2018 16:41:52FI

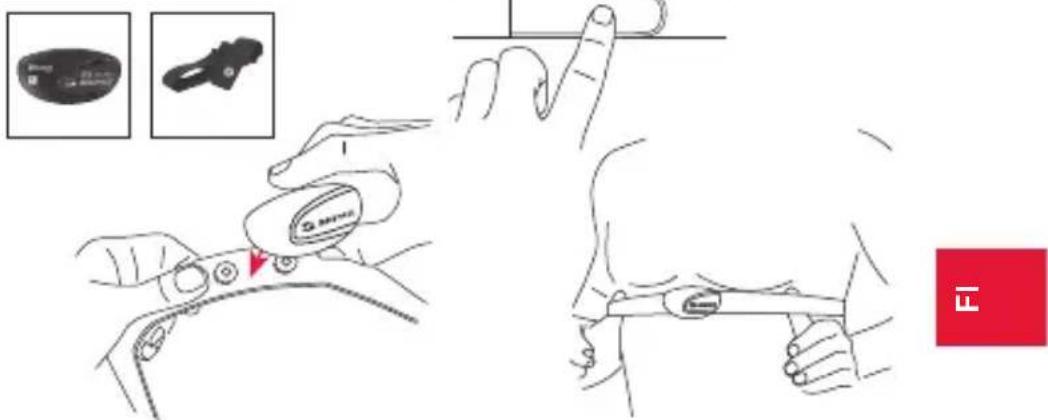

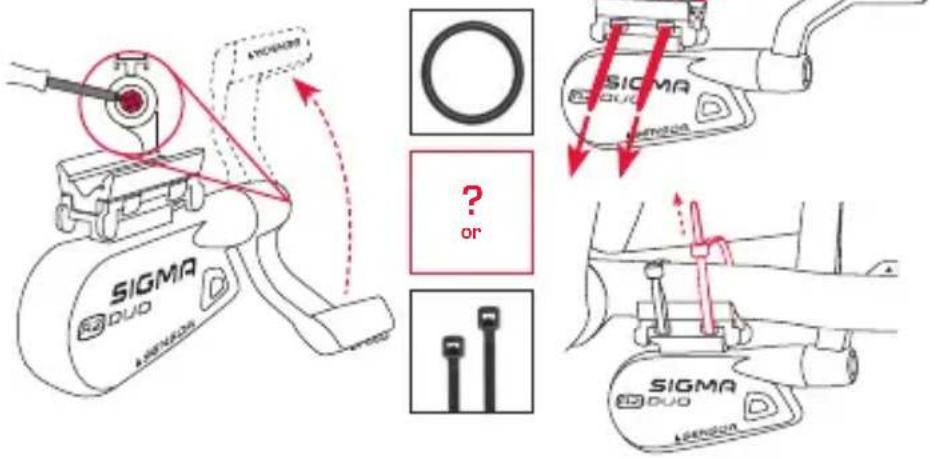

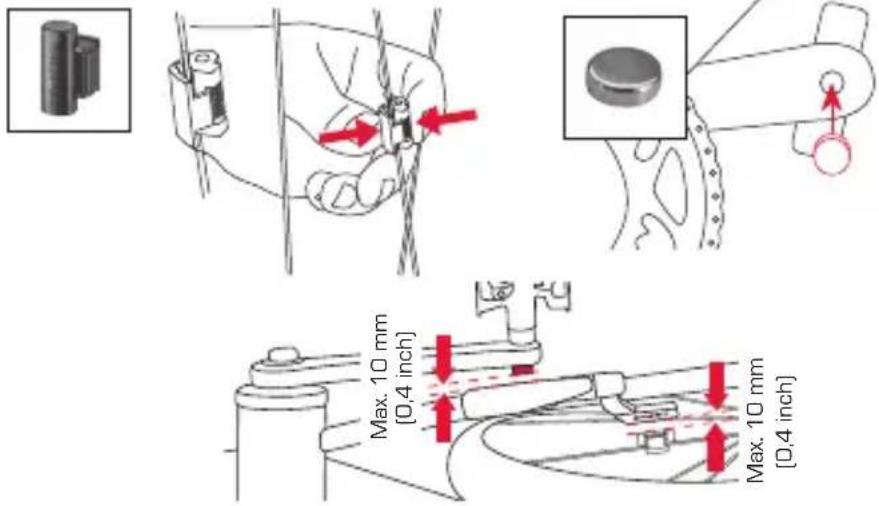

Max. 10 mm(0,4 inch)Max. 10 mm(0,4 inch) ANTURIN ASENNUS Sisältyy vain kokonaissarjaan: Sisältyy vain kokonaissarjaan: Sisältyy vain kokonaissarjaan: SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 133 05.03.2018 16:41:53134 Micro

WIFI-YHTEYS Jotta voit käyttää ROX 12.0 -pyörätietokonetta optimaalisesti, suosittelemme heti aluksi WiFi-yhteyden muodostamista kotiverkkoon ja rekisteröitymistä SIGMA Cloud -pilveen. Näin voit siirtää tietoja nopeasti, helposti ja langattomasti SIGMA CLOUD -pilveen tai muihin palveluihin. NAVIGOINTIOHJEITA TÄRKEÄÄ: Älä käytä laitetta ajon aikana ja huomioi aina ympäristösi vaarojen tunnistamiseksi ajoissa. Syötä matkan kohde ennen ajoa, jotta taataan turvallinen ajo. Huomioi aina paikalliset opasteet ja noudata liikennesääntöjä. Käytä maalaisjärkeä, kun ehdotetun reitin ja paikallisten ominaisuuksien välillä on ristiriitoja. Jos sääolosuhteet yms. heikentävät jotain reittiä, harkitse, voiko sitä ajaa vielä turvallisesti. GPS-HUOMAUTUS Laitteen tehokkuus on rajoittunutta tietyissä olosuhteissa. Laajakaistaverkkoa käyttävät laitteet voivat heikentää vastaanoton laatua. OSM-KARTAT Kartat ovat laitteen valmistushetkellä ajankohtaisia. Voi kuitenkin sattua niin, etteivät ne sisällä tuttuja katuja, teitä, talonnumeroita yms. Tämä ei ole virhe, vaan se johtuu siitä, että katuverkosto elää jatkuvassa muutoksessa. Navigointi perustuu Open Street Map (OSM) -karttoihin. OSM on yleishyödyllinen internet- projekti. Sen vahvuutena on, että kuka tahansa voi parantaa sen laatua. OIKEUDELLISET HUOMAUTUKSET WORKS BEST WITH SIGMA LINK www.sigma-download.com www.sigma-data-cloud.com DATA CENTER SIGMA CLOUD SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 135 05.03.2018 16:41:54136 RF Interface Frequency Range Maximum RF output power: Number of channels: WLAN EU/ETSI 2402–2483 MHz 17.7 dBm 13 WLAN North America/FCC 2402 –2473 MHz 17.7 dBm 11 Bluetooth 2400 – 2483 MHz 8.5 dBm 79 Bluetooth Low Engergy 2400–2483 MHz 2.5 dBm 40 ANT+ 2403–2480 MHz 2.3 dBm 77 GPS 1575.42 MHz N /A (receiver only) N /A GLONASS 1602 MHz N /A (receiver only) N /A R1 ANT+ / BLE 2.4 GHz / 2.4 GHz -6.31 dBm / 3.04 dBm N /A R2 ANT+ / BLE 2.4 GHz / 2.4 GHz 0.85 dBm / 3.81 dBm N /A TEKNISET TIEDOT Ympäristölämpötila

ROX 12.0 R1 DUO R2 DUO

Lämpötila-alue -10°C – + 60°C -5°C – + 50°C -10°C – + 60°C ROX 12.0:n latauslämpötila-alue 0 ... +50 °C PÄIVITYKSET ROX 12.0 ja myös asennetut kartat ovat päivitettäviä. Päivitykseen tarvitaan WiFi-yhteys. Koska yksittäiset päivitykset voivat kestää jonkin aikaa, on suositeltavaa suorittaa päivitys ROX 12.0:a ladattaessa LISÄTIETOA Lisätietoa on kohdassa: www.sigma-qr.com SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 136 05.03.2018 16:41:54FI

Olemme vastuussa vioista sopimuskumppaneillemme lakimääräysten mukaisesti. Paristot eivät sisälly takuun piiriin. Mikäli joudut käyttämään takuuta, ota yhteyttä kauppiaaseen, jolta olet ostanut pyörätietokoneen. Voit lähettää pyörätietokoneen ostokuitin ja kaikkien varusteosien kera myös seuraavaan osoitteeseen. Ole hyvä ja varmista, että postimaksu on riittävä. SIGMA-ELEKTRO GmbH Dr.-Julius-Leber-Straße 15 D-67433 Neustadt/Weinstraße Service-Tel. +49-(0)6321-9120-140 E-Mail: kundenservice@sigmasport.com

Jos vaatimus oikeuttaa takuuseen, saat vaihdossa laitteen. Takuuoikeus sisältää vain kyseisellä hetkellä saatavilla olevan mallin. Valmistaja pidättää itsellään oikeuden teknisiin muutoksiin. EU-VAATIMUSTENMUKAISUUSVAKUUTUS Me, SIGMA-ELEKTRO GmbH, Dr. Julius Leber Str. 15, D-67433 Neustadt/ Weinstraße, ilmoitamme, että pyörätietokone ROX 12.0 ja lähettimet R1 Duo ja R2 Duo vastaavat määräysten mukaisessa käytössä RED-direktiivin 2014/53/EU ja RoHS-direktiivin 2011/65/EU perusmääräyksiä. Akkuja ei saa hävittää kotitalousjätteen mukana (Eurooppalainen paristolaki)! Luovuta akut johonkin viralliseen keruupisteeseen tai myymälään hävitettäväksi. Elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana. Luovuta laite johonkin viralliseen keruupisteeseen tai myymälään. Laitteesta tulee poistaa kaikki henkilökohtaiset tiedot ennen hävittämistä. CE-ilmoitus löytyy osoitteesta: ce.sigmasport.com/rox12
