BEDIENUNGSANLEITUNG ROX 12.0 Sport SIGMA

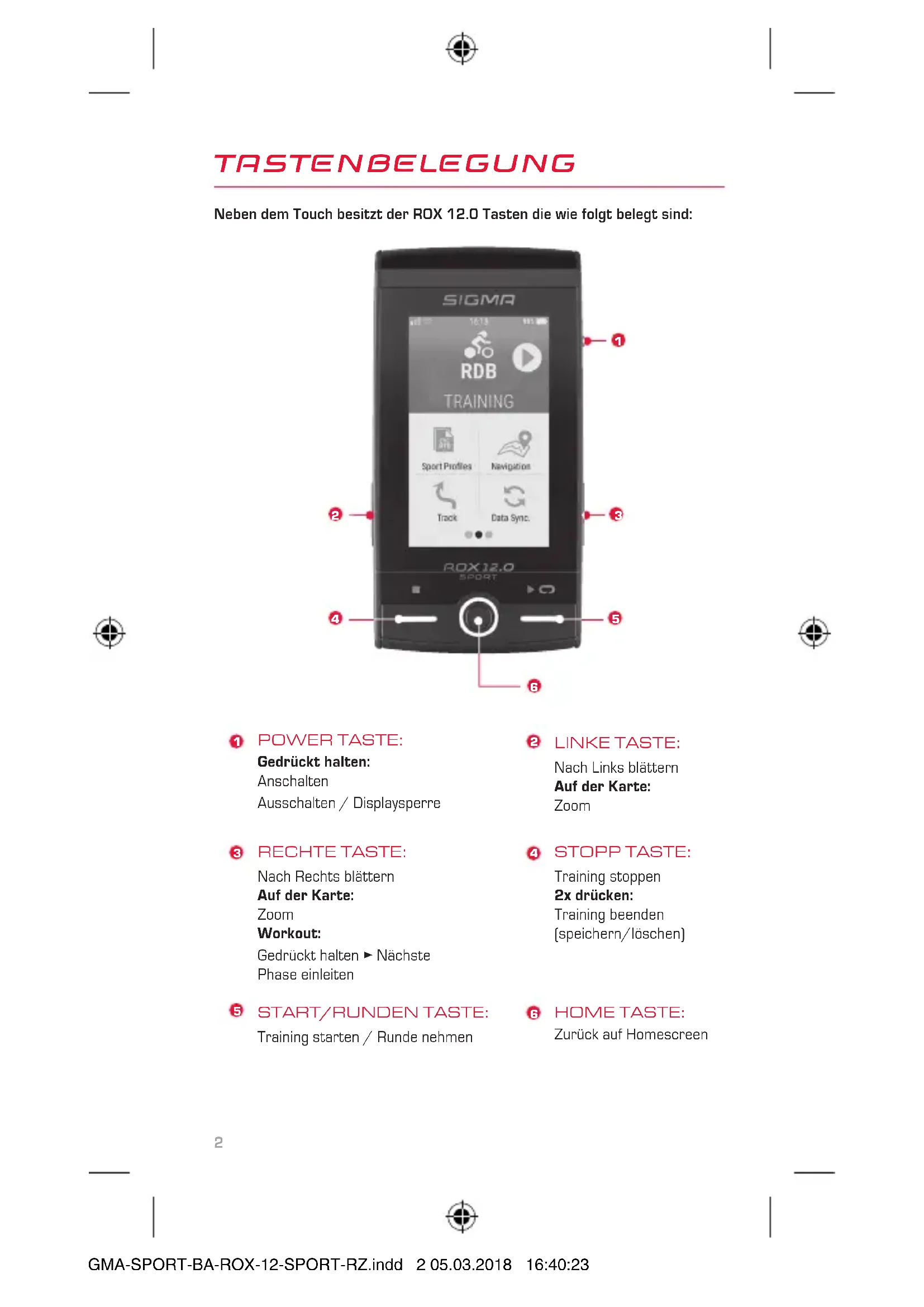

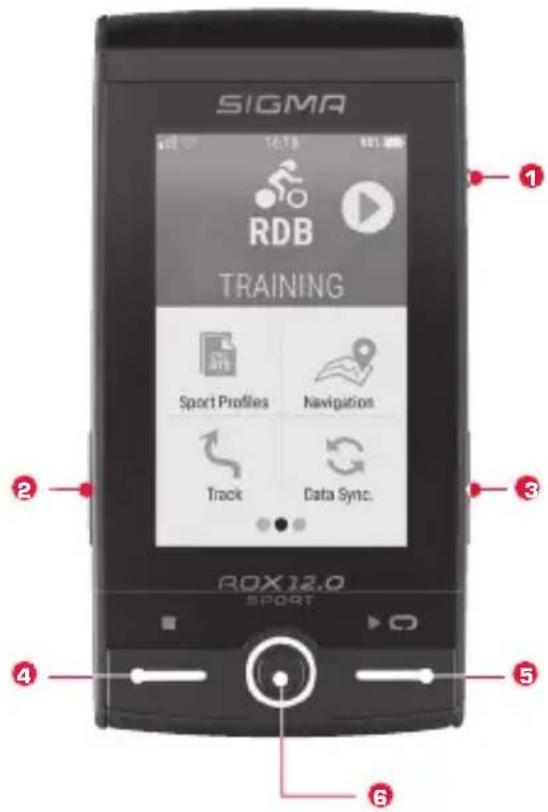

TASTENBELEGUNG Neben dem Touch besitzt der ROX 12.0 Tasten die wie folgt belegt sind: HOME TASTE: Zurück auf Homescreen STOPP TASTE: Training stoppen 2x drücken: Training beenden (speichern/löschen) LINKE TASTE: Nach Links blättern Auf der Karte: Zoom POWER TASTE: Gedrückt halten: Anschalten Ausschalten / Displaysperre RECHTE TASTE: Nach Rechts blättern Auf der Karte: Zoom Workout: Gedrückt halten ► Nächste Phase einleiten Training starten / Runde nehmen START/RUNDEN TASTE: SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 2 05.03.2018 16:40:23DE

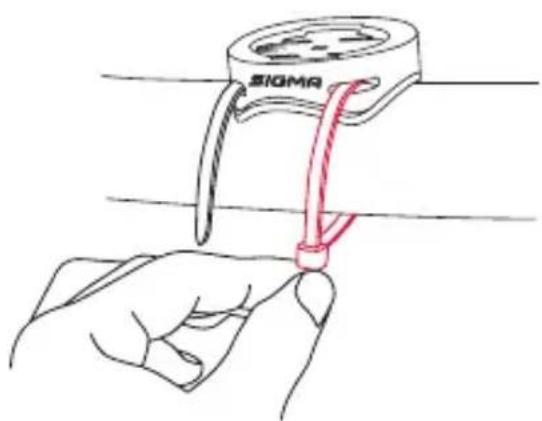

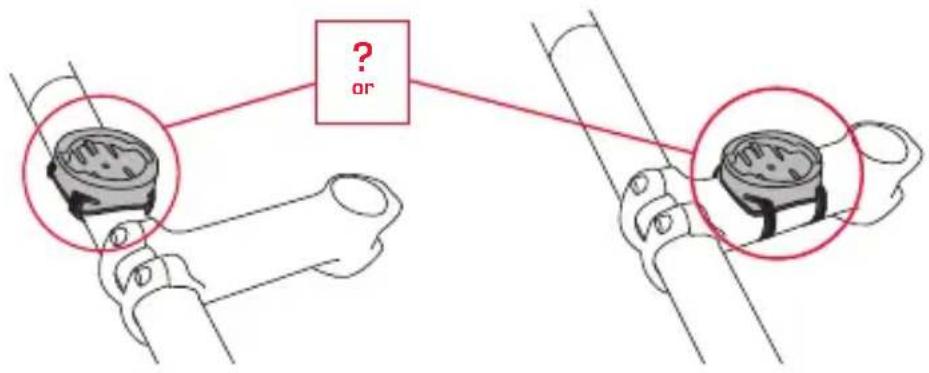

CLICK! HOME TASTE: Zurück auf Homescreen STOPP TASTE: Training stoppen 2x drücken: Training beenden (speichern/löschen) LINKE TASTE: Nach Links blättern Auf der Karte: Zoom INSTALLATION HALTER UND ROX 12.0 SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 3 05.03.2018 16:40:244 CLICK! 2 mm

Um die Sensoren (ANT+) zu verwenden, müssen diese mit dem ROX 12.0 gepairt werden. Um das Pairing durchzuführen, wählen Sie den Menüpunkt EINSTELLUNGEN ► SENSOR VERBINDEN aus. Es gibt mehrere Möglichkeiten Sensoren zu pairen: − Mit WÄHLE SENSOR, können Sie nach einer bestimmten Art von Sensor suchen − Mit SUCHE ALLE, suchen Sie nach allen in der Umgebung befindlichen Sensoren − Eingabe der Sensor ID, wenn diese bekannt sein sollte Vergewissern Sie sich immer, dass nur die Sensoren aktiviert sind, die auch gepairt werden sollen, bevor Sie den Suchvorgang starten. Starten Sie die Suche über SUCHE ALLE oder SUCHE SENSOR ► gewünschte Sensorart. Nach wenigen Sekunden wird der Sensor und die dazugehörige Sensor ID angezeigt. Wählen Sie den gewünschten Sensor aus, um ihn zu verbinden. Die Sensoren, die gepairt sind finden Sie unter VERBUNDENE SENSOREN. Dieses Produkt ist ANT+ zertifiziert und entspricht den ANT+ Spezifikationen. www.thisisant.com/directory ACTION CAM nicht inklusive SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 4 05.03.2018 16:40:29DE

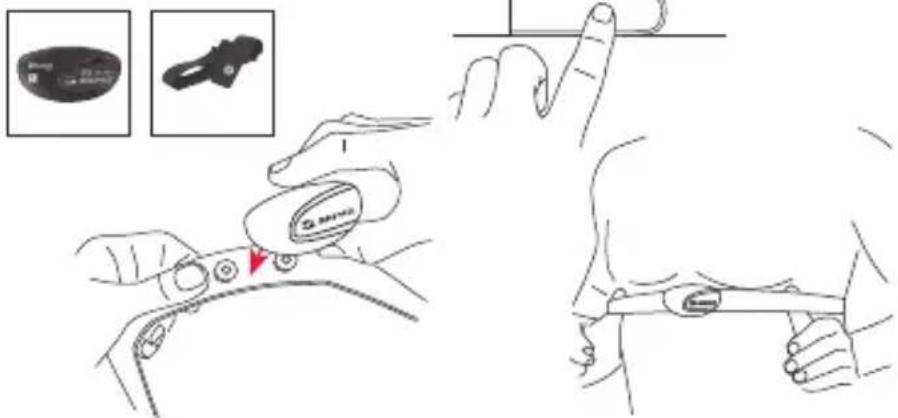

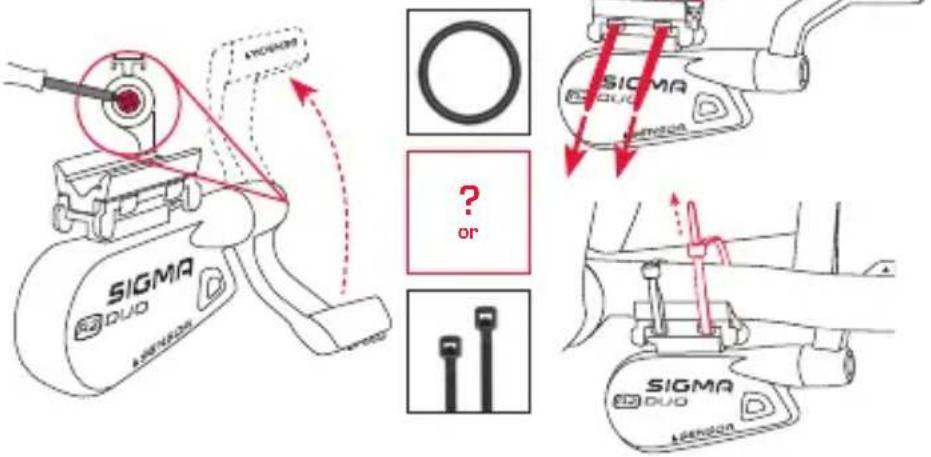

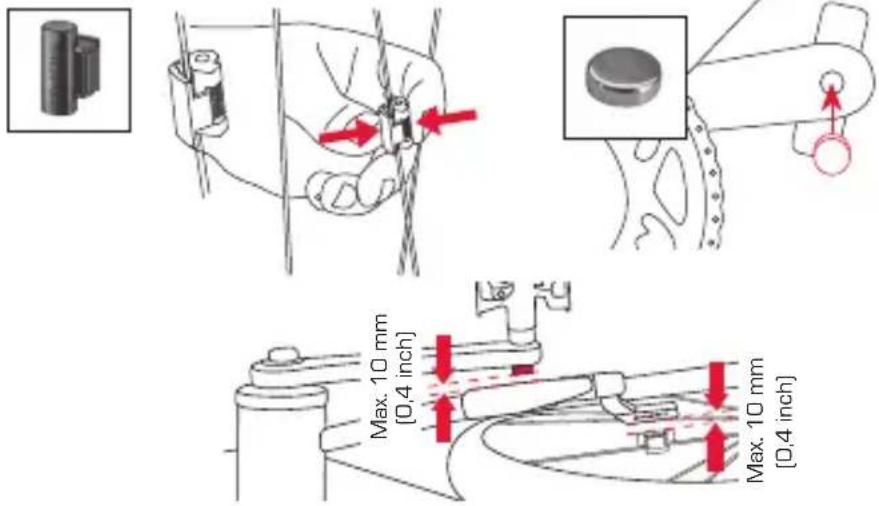

SENSOR MONTAGE Nur im Komplettset enthalten: Nur im Komplettset enthalten: Nur im Komplettset enthalten: Max. 10 mm(0,4 inch)Max. 10 mm(0,4 inch) SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 5 05.03.2018 16:40:296 CLICK!

NETZSTECKER nicht inklusive Micro 5 V / 500 - 1000 mA

SD KARTE nicht inklusive max. 128 GB

HINWEISE ZUR NUTZUNG DER NAVIGATION

WICHTIG: Bedienen Sie das Gerät nicht während der Fahrt und achten Sie stets auf Ihr Umfeld um Gefahren rechtzeitig zu erkennen. Geben Sie Ihr Ziel vor der Fahrt ein, um eine sichere Fahrt zu gewährleisten. Beachten Sie immer die örtlichen Beschilderungen und folgen Sie den Verkehrsregeln. Verlassen Sie sich auf Ihren Verstand, wenn es mal zu Diskrepanzen zwischen dem vorgeschlagenen Weg und den örtlichen Gegebenheiten gibt. Sollte ein Weg durch Umwelteinfl üs- se o. ä. beeinträchtigt worden sein, wägen Sie ab, ob dieser noch sicher befahren werden kann. GPS HINWEIS Die Leistungsfähigkeit des Gerätes ist unter bestimmten Umständen eingeschränkt. So können Geräte die terrestrische Breitbandnetz nutzen, die Empfangsqualität negativ beeinfl ussen. OSM KARTEN Die Karten sind zum Zeitpunkt der Herstellung aktuell. Es kann dennoch vorkom- men, dass bereits bekannte Strassen, Wege, Hausnummern usw. nicht enthalten sind. Dies ist kein Fehler, sondern geschieht weil sich das Straßennetz in einem permanenten Wandel befi ndet. Die Navigation basiert auf den Karten von Open Street Map (OSM). OSM ist ein gemeinnütziges Internetprojekt. Die Stärke liegt daran, dass jeder einzelne an der Verbesserung der Qualität arbeiten kann. WIFI VERBINDUNG Um Deinen ROX 12.0 optimal nutzen zu können, empfehlen wir gleich zu Beginn eine WiFi Verbindung mit dem Heimnetzwerk herzustellen und sich bei der SIGMA Cloud anzumelden. So können die Daten schnell und einfach kabellos in die SIGMA CLOUD oder andere Dienste übertragen werden. SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 7 05.03.2018 16:40:348 RF Interface Frequency Range Maximum RF output power: Number of channels: WLAN EU/ETSI 2402–2483 MHz 17.7 dBm 13 WLAN North America/FCC 2402 –2473 MHz 17.7 dBm 11 Bluetooth 2400 – 2483 MHz 8.5 dBm 79 Bluetooth Low Engergy 2400–2483 MHz 2.5 dBm 40 ANT+ 2403–2480 MHz 2.3 dBm 77 GPS 1575.42 MHz N /A (receiver only) N /A GLONASS 1602 MHz N /A (receiver only) N /A R1 ANT+ / BLE 2.4 GHz / 2.4 GHz -6.31 dBm / 3.04 dBm N /A R2 ANT+ / BLE 2.4 GHz / 2.4 GHz 0.85 dBm / 3.81 dBm N /A SPEZIFIKATIONEN Umgebungstemperatur

ROX 12.0 R1 DUO R2 DUO

Temperaturbereich -10°C – + 60°C -5°C – + 50°C -10°C – + 60°C ROX 12.0 Ladetemperaturbereich von 0°C bis +50°C MEHR INFORMATIONEN Mehr Informationen finden Sie unter: www.sigma-qr.com UPDATES Der ROX 12.0 und auch die installierten Karten sind update fähig. Um ein Update durchführen zu können, muss eine WiFi Verbindung bestehen. Da einzelne Updates etwas Zeit in Anspruch nehmen können, empfiehlt es sich das Update beim Laden des ROX 12.0 durchzuführen. SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 8 05.03.2018 16:40:35DE

Batterien dürfen nicht im Hausmüll entsorgt werden (Batteriegesetz - BattG)! Bitte geben Sie die Batterien an einer benannten Übergabestelle oder im Handel zur Entsorgung ab. Elektronische Geräte dürfen nicht im Hausmüll entsorgt werden. Bitte geben Sie das Gerät an einer benannten Entsorungsstelle oder im Handel ab. Vor der Entsorgung müssen alle personenrelevanten Daten vom Gerät gelöscht werden. Die CE Erklärung finden Sie unter: ce.sigmasport.com/rox12 GARANTIE, GEWÄHRLEISTUNG, RECHTLICHE HINWEISE Wir haften gegenüber unserem jeweiligen Vertragspartner für Mängel nach den gesetzlichen Vorschriften. Batterien sind von der Gewährleistung ausge

nommen. Im Falle der Gewährleistung wenden Sie sich bitte an den Händler, bei dem Sie Ihren Fahrrad Computer gekauft haben. Sie können den Fahrrad Computer mit Ihrem Kaufbeleg und allen Zubehörteilen auch an die nachfol

gende Adresse senden. Bitte achten Sie dabei auf ausreichende Frankierung. SIGMA-ELEKTRO GmbH Dr.-Julius-Leber-Straße 15 D-67433 Neustadt/Weinstraße Service-Tel. +49-(0)6321-9120-140 E-Mail: kundenservice@sigmasport.com

Bei berechtigten Ansprüchen auf Gewährleistung erhalten Sie ein Austausch- gerät. Es besteht nur Anspruch auf das zu diesem Zeitpunkt aktuelle Modell. Der Hersteller behält sich technische Änderungen vor.

EU-KONFORMITÄTSERKLÄRUNG

Wir, SIGMA-ELEKTRO GmbH, Dr.-Julius-Leber-Str. 15, D-67433 Neustadt/ Weinstraße erklären, dass der Fahrradcomputer ROX 12.0 und die Sender R1 Duo und R2 Duo bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen gemäß RED Directive 2014/53/EU und der RoHS Directive 2011/65/EU entsprechen. SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 9 05.03.2018 16:40:3610

SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 90 05.03.2018 16:41:4091

SIGMA-SPORT-BA-ROX-12-SPORT-RZ.indd 98 05.03.2018 16:41:4299

SIGMA-ELEKTRO GmbH Dr.-Julius-Leber-Straße 15 D-67433 Neustadt/Weinstraße Service-Tel. +49-(0)6321-9120-140 E-Mail: kundenservice@sigmasport.com
