Producttype	Accuboormachine en schroevendraaier
Merk en model	Panasonic EY6450
Afmetingen (totaal)	250 mm (9-13/16")
Gewicht (met accu)	2,6 kg (5,7 lbs)
Voeding	Ni-MH accu 18 V (model EY9251)
Motor	DC-motor 18 V
Onbelaste snelheid (lage snelheid)	70 ~ 430 t/min
Onbelaste snelheid (hoge snelheid)	240 ~ 1500 t/min
Boorkopcapaciteit	ø 0,5 ~ ø 13 mm
Maximaal koppel (lage snelheid)	36 Nm (367 kgf·cm)
Maximaal koppel (hoge snelheid)	9,5 Nm (97 kgf·cm)
Koppelinstellingen (koppeling)	15 standen (2 Nm ~ 12 Nm)
Max. boorcapaciteit (hout)	ø 50 mm
Max. boorcapaciteit (metaal)	ø 13 mm
Schroefcapaciteit (houtschroeven)	ø 4,2 mm x 75 mm
Handmatige schroevendraaierfunctie	Tot 22,6 Nm (trekker vrij)
Lader type	EY0110 (zie plaatje voor spanning)
Typische laadtijd	55 min (voor accu 3,5 Ah)
Onderhoud	Reinigen met een droge, schone doek; geen water of oplosmiddelen gebruiken
Veiligheidskenmerken	Hulp handvat, richtingomkeer, schakelaarvergrendeling, rem, overbelastingsbeveiliging
Repareerbaarheid	Boorkopschroef toegankelijk voor aanpassing; accu en lader vervangbaar

Veelgestelde vragen - EY6450 PANASONIC

Hoe een boor bevestigen op de Panasonic EY6450 boormachine?

Plaats de boor in de sleutelloze boorkop, draai vervolgens de spanring met de klok mee (van voren gezien) totdat u geen klikken meer hoort. Het gereedschap is voorzien van een automatische boorkop die geen sleutel nodig heeft.

Hoe een boor verwijderen?

Draai de spanring tegen de klok in (van voren gezien) en verwijder de boor. Zorg ervoor dat de omkeerschakelaar in de middelste stand (vergrendeling) staat voordat u handelt.

Hoe het koppel instellen?

Draai de koppelinstelring naar een van de 15 beschikbare standen. Test de instelling voor gebruik. Het koppel neemt geleidelijk toe van niveau 1 (ongeveer 2 Nm) tot niveau 15 (ongeveer 12 Nm).

Hoe het toerental wijzigen?

Gebruik de snelheidskeuzeschakelaar (LOW-HIGH) op het gereedschap. Bedien deze nooit terwijl de trekker is ingedrukt. Lage snelheid (70-430 t/min) voor zwaar werk, hoge snelheid (240-1500 t/min) voor snel boren.

Hoe de draairichting omkeren?

Duw de omkeerschakelaar vooruit/achteruit in de gewenste richting. Bedien deze alleen wanneer de boorkop volledig stilstaat. De middenstand vergrendelt de schakelaar.

Hoe de Ni-MH accu opladen?

Sluit de lader EY0110 aan op een stopcontact. Plaats de accu in de lader. Het groene lampje knippert snel wanneer het opladen is voltooid. Als de accu heet is, blijft het oranje lampje branden totdat deze is afgekoeld.

Wat te doen als de boor vastloopt tijdens het boren?

Laat onmiddellijk de trekker los om overbelasting te voorkomen. Gebruik de draairichtingomkeer om de boor in tegengestelde richting los te maken. Verwijder indien nodig de accu en maak handmatig los.

Hoe de handmatige schroevendraaierfunctie gebruiken?

Het gereedschap kan worden gebruikt als een handmatige schroevendraaier wanneer de trekker vrij is. Zet een schroefbit in de boorkop vast en draai handmatig. Het maximale handmatige koppel is 22,6 Nm.

Wat zijn belangrijke veiligheidsmaatregelen?

Gebruik altijd de meegeleverde hulphandgreep. Raak de boorkop of metalen delen niet aan tijdens het boren in muren (risico op elektrische draden). Draag gehoorbescherming bij langdurig gebruik. Bedek de luchtinlaten niet.

Hoe de boormachine onderhouden?

Reinig het gereedschap met een droge, schone doek. Gebruik geen water of oplosmiddelen. Berg het op een droge plaats op. Laad de accu's volledig op vóór opslag en vermijd extreme temperaturen.

GEBRUIKSAANWIJZING EY6450 PANASONIC

Gebruiksaanwijzing Bedienungsanleitung Instructions d'utilisation Istruzioni per l'uso Gebruiksaanwijzing Manual de instrucciones Brugsvejledning Driftsforeskrifter Bruksanvisning Käyttöohjeet

Panasonic®

Draadloze boor en schroevendraaier

Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Nederlands: bladzijde 30

Spaans: pagina 36

Deens: pagina 42

Zweeds: pagina 48

Noors: pagina 54

Fins: pagina 60

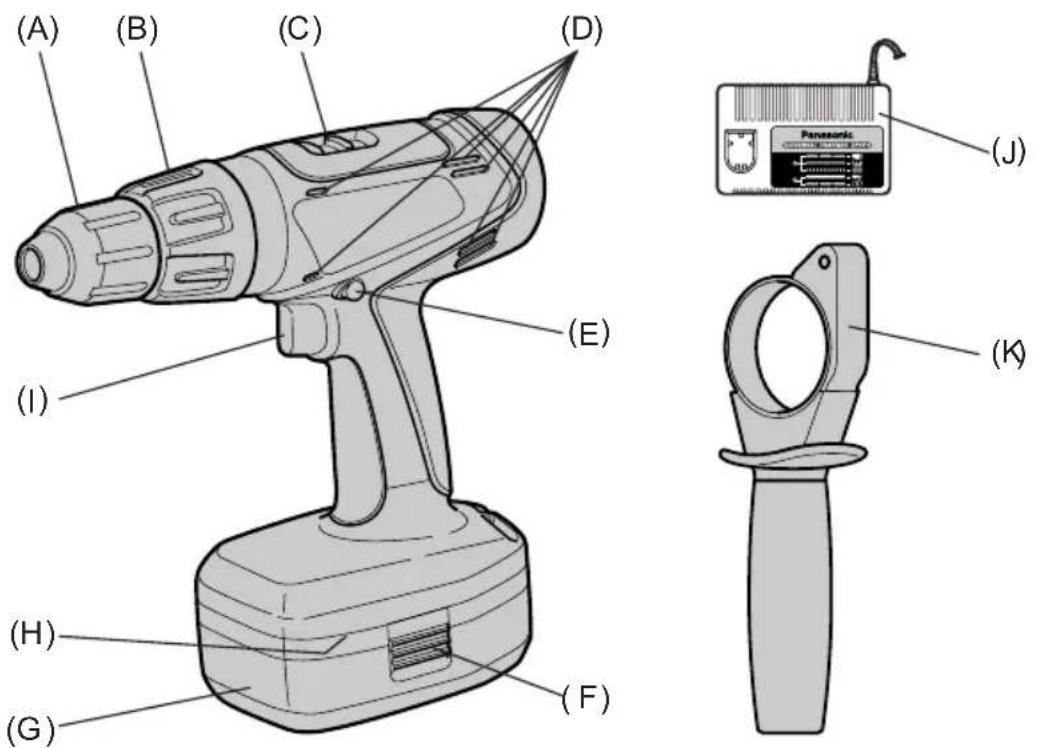

FUNCTIONELE BESCHRIJVING FUNCTIEBESCHRIJVING BESCHRIJVING VAN DE FUNCTIES BESCHRIJVING VAN DE FUNCTIES FUNCTIEBESCHRIJVING FUNCTIONELE BESCHRIJVING BESCHRIJVING VAN DE FUNCTIES FUNCTIEBESCHRIJVING FUNCTIEBESCHRIJVING FUNCTIEBESCHRIJVING

(A)	Keyless drill chuck (EY9799)Schlüsselfreies Bohrflutter (EY9799)Mandin de perçage sans clé (EY9799)Mandinso penza chiave (EY9799)Sleuteloze boorkop (EY9799)Portabocas de apriete sin llave (EY9799)Nøgelseborepatron (EY9799)Snabbchuck (EY9799)Nøkkestafri chuck (EY9799)Pikaistukka (EY9799)	(B)	Clutch handleKupplungskranzEmbrayageManico della frizioneKoppelhendelEmpuñadura del embragueKoblingshändtagMomentinställningMomentvelgerMomentinsäädin	(C)	Speed selector switchBereichsschalterSélecteur de vitesse de rotationSelettore di velocitàSnelheidskeuzeschakelaarCommutador selector de velocidadHastighedsvælgeromskifterVarvitals omkopplareGearvekger høy/lavNopeusalueen valitsin
(D)	Vent holesBelufungsoffnungenTrous d'aérationFori di ventilazioneVentilateoppeningenOrificios de ventilaciónVentilationshullerVentilationshålVentilasjonshullerIlmanvaihtoaukot	(E)	Forward/Reverse leverVorwärts/Rückwärts-HebelLevier d'inversion marche avant-marche arriereLeva di avanzamento/inversioneVoorwaarts/achterwaarts-hendelPalanca de avance/inversionGreb til forlæns/bagliæns retiningRiktningsomkopplareForover/Revers bryterEteenpääin/taaksepääin vipu	(F)	Battery pack release buttonAkkupack-EntriegelungsknopfBouton de libération de batterieTaste di rilascio blocco batteriaAccu-ontgrendaltoetsBotón de liberación de la batería recargableUdløserknap til batteripakningBatteriets lasknapparBatteriets utløseerknapperAkkupaketin irrotuspainikeet
(G)	Battery pack (EY9251)Akkupack (EY9251)Batterie (EY9251)Pacco batteria (EY9251)Accu (EY9251)Bloque de pilas (EY9251)Batteri (EY9251)Batteri (EY9251)Batteri-pakke (EY9251)Akku (EY9251)	(H)	Bit holderElnsatzhalterPorte-mèchePortapuntaBithouderPortabocasBitholderBorrespetshàllareBitholderTerän pidin	(I)	Variable speed control triggerBetriebsschalterGåchette de commande de vitesseGrilletto di controlo velocità variableStartschakelaar variabele snelheidDisparador del control de velocidad variableKontroludløser for variabel hastighedSteglós varvitalsreglerareHovedbryter, trinnløsNopeudensäätökytkin
(J)	Battery charger (EY0110)Ladegerät (EY0110)Chargeur de batterie (EY0110)Carica-batterie (EY0110)Batterijlader (EY0110)Cargador de la batería (EY0110)Batterioplader (EY0110)Batteriladdare (EY0110)Batterilader (EY0110)Akkulaturi (EY0110)	(K)	Support handleZusatzgriffManche de supportManiglia di sostegnoSteungreepmango de soporteHjælpehändtagStödhändtagStottehändtakTukikahva

Lees de 'Veiligheidsaanwijzingen' en de volgende voorschriften door alvorens gebruik.

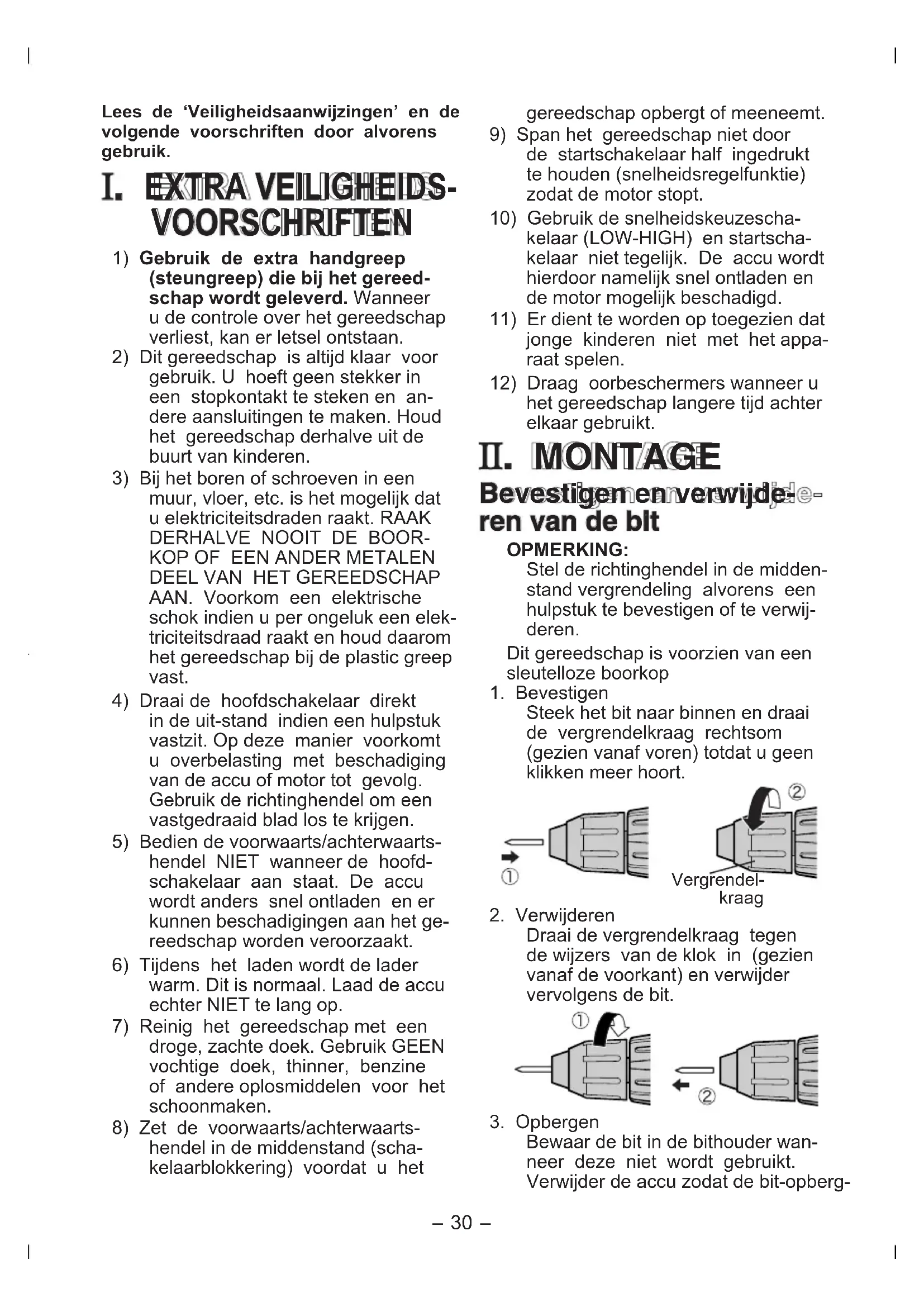

I. EXTRA VEILIGHEIDSVOORSCHRIFTEN

1) Gebruik de extra handgreep (steungreep) die bij het gereedschap wordt geleverd. Wanneer u de controle over het gereedschap verliest, kan er letsel ontstaan. 2) Dit gereedschap is altijd klaar voor gebruik. U hoeft geen stekker in een stopcontact te steken en andere aansluitingen te maken. Houd het gereedschap derhalve uit de buurt van kinderen. 3) Bij het boren of schroeven in een muur, vloer, etc. is het mogelijk dat u elektriciteitsdraden raakt. RAAK DERHALVE NOOIT DE BOORKOP OF EEN ANDER METALEN DEEL VAN HET GEREEDSCHAP AAN. Voorkom een elektrische schok indien u per ongeluk een elektriciteitsdraad raakt en houd daarom het gereedschap bij de plastic greep vast. 4) Draai de hoofdschakelaar direct in de uit-stand indien een hulpstuk vastzit. Op deze manier voorkomt u overbelasting met beschadiging van de accu of motor tot gevolg. Gebruik de richtinghendel om een vastgedraaid blad los te krijgen. 5) Bedien de voorwaarts/achterwaarts-hendel NIET wanneer de hoofdschakelaar aan staat. De accu wordt anders snel ontladen en er kunnen beschadigingen aan het gereedschap worden veroorzaakt. 6) Tijdens het laden wordt de lader warm. Dit is normaal. Laad de accu NIET te lang op. 7) Reinig het gereedschap met een droge, zachte doek. Gebruik GEEN vochtige doek, thinner, benzine of andere oplosmiddelen voor het schoonmaken. 8) Zet de voorwaarts/achterwaarts-hendel in de middenstand (schakelaarblokkering) voordat u het

gereedschap opbergt of meeneemt.

9) Span het gereedschap niet door de startschakelaar half ingedrukt te houden (snelheidsregelfunctie) zodat de motor stopt. 10) Gebruik de snelheidskeuzeschakelaar (LOW-HIGH) en startschakelaar niet tegelijk. De accu wordt hierdoor namelijk snel ontladen en de motor mogelijk beschadigd. 11) Er dient te worden op toegezien dat jonge kinderen niet met het apparaat spelen. 12) Draag oorbeschermers wanneer u het gereedschap langere tijd achter elkaar gebruikt.

II. MONTAGE

Bevestigen en verwijderen van de bit

OPMERKING:

Stel de richtinghendel in de middenstand (vergrendeling) alvorens een hulpstuk te bevestigen of te verwijderen.

Dit gereedschap is voorzien van een sleutelloze boorkop.

1. Bevestigen

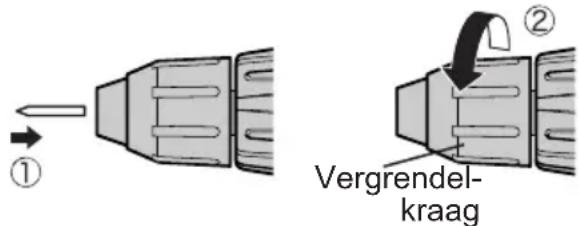

Steek het bit naar binnen en draai de vergrendelkraag rechtsom (gezien vanaf voren) totdat u geen klikken meer hoort.

1. Verwijderen

Draai de vergrendelkraag tegen de wijzers van de klok in (gezien vanaf de voorkant) en verwijder vervolgens de bit.

1. Opbergen

Bewaar de bit in de bithouder wanneer deze niet wordt gebruikt. Verwijder de accu zodat de bit-opberg

ruimte in de handgreep bereikbaar is.

In de opbergruimte kunnen bits tot 50 mm lang worden opgeborgen.

OPMERKING:

Als er veel speling is in de boorkop, moet u het bit stevig vastzetten en dan ① de boorkopklauwen openen door de vergrendelkraag te verdraaien en vervolgens ② de schroef (linkshandige schroef) met een schroevendraaier linksom (gezien vanaf voren) vast te draaien.

Bevestigen en verwijderen van de accu

1. Aanbrengen van de accu: Steek de accu naar binnen. Wanneer de accu op zijn plaats vastklikt, is deze juist bevestigd.
2. Verwijderen van de accu: Druk op de twee knoppen aan de zijkanten van de accu. Schuif de accu uit het gereedschap.

Steungreep

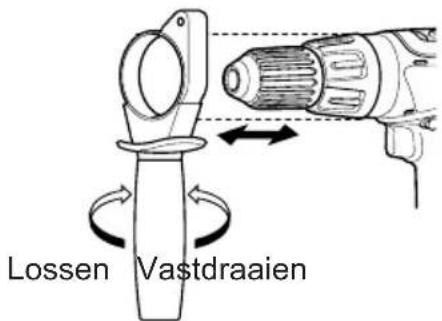

Zet de steungreep op de machine en draai de steungreep stevig vast.

Verwijder de handgreep wanneer u het gereedschap in de opbergdoos doet.

III. BEDIENING

Bediening van de trekschakelaar

1. De snelheid neemt toe naarmate de schakelaar dieper wordt ingedrukt.

Druk de schakelaar licht in om met een gecontroleerde beweging te beginnen.

1. Door gebruik te maken van een elektronische terugkoppeling is ook bij een laag toerental een hoog draaimoment beschikbaar.

OPMERKING:

U hoort mogelijk een 'remgeluid' wanneer de rem wordt geactiveerd. Dit is normaal.

Bediening van de voorwaarts/achterwaarts-hendel

(Voorwaarts) Schakelaar-vergrendeling, Achterwaarts

WAARSCHUWING:

Verzet de voorwaarts/achterwaarts-hendel pas nadat de boorkop volledig tot stilstand is gekomen. Als u de hendel bedient terwijl de boorkop nog draait, kan het gereedschap worden beschadigd.

Bediening van de schakelaar voor voorwaartse rotatie

1. Duw op de hendel voor rotatie in voorwaartse richting.
2. Druk de startschakelaar lichtjes in om het gereedschap te starten.
3. De snelheid neemt toe wanneer u de schakelaar verder indrukt voor het strakker aandraaien van de schroeven of dieper boren. Wanneer u de schakelaar loslaat, treedt de rem in werking en zal de boorkop meteen stoppen.
4. Zet de hendel na gebruik in de middenstand (schakelaar-vergrendeling).

Bediening van de schakelaar voor achterwaartse rotatie

1. Duw op de hendel voor rotatie in achterwaartse richting. Controleer de draairichting voordat u begint.
2. Druk de startschakelaar lichtjes in om het gereedschap te starten.
3. Zet de hendel na gebruik in de middenstand (schakelaar-vergrendeling).

Voor het instellen van het aantrekkoppel

Stel het aandraaimoment in volgens een van de 15 mogelijke instellingen of 1/2, afhankelijk van de klus.

WAARSCHUWING:

Controleer de instelling alvorens de klus uit te voeren.

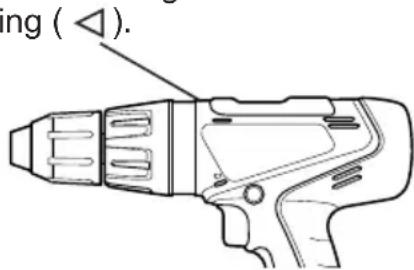

Zet de schaal tegenover de markering (◄).

Instelling van de snelheid

Selecteer de hoge of lage snelheid, afhankelijk van het karwei.

Hoe dieper de snelheidsschakelaar wordt ingedrukt, hoe sneller de machine zal draaien.

WAARSCHUWING:

• Controleer voor gebruik de keuzeschakelaar voor de snelheid.
• Gebruik de machine met een lage snelheid wanneer er veel kracht nodig is. (Wanneer er veel kracht nodig is en de machine met hoge snelheid wordt gebruikt, kan de motor beschadigen.)
• Gebruik de snelheidskeuzeschakelaar (LOW-HIGH) en startschakelaar niet tegelijk. De accu wordt hierdoor namelijk snel ontladen en de motor mogelijk beschadigd.
• Zie bijlage voor 'INSTELLING VAN DE SNELHEID'.

OPMERKING:

Wanneer de rem in werking treedt, is het mogelijk dat u een remgeluid hoort. Dit geluid geeft het aankoppelen van de bitvergrendeling aan.

WAARSCHUWING:

• Om te voorkomen dat de behuizing van het elektrisch gereedschap te heet wordt, mag het elektrisch gereedschap niet zo lang worden gebruikt dat er twee of meer accu's achter elkaar nodig zijn.

Laat het elektrisch gereedschap tussen twee accu's door voldoende afkoelen.

Voorkom dat de ventilatiegaten van de behuizing tijdens gebruik afgedekt worden. Dit om te voorkomen dat het elektrisch gereedschap door onvoldoende koeling defect raakt. Zorg dat u het gereedschap (motor) niet overbelast. Dit kan resulteren in beschadiging. Hanteer het elektrisch gereedschap op zodanige wijze, dat de lucht die uit de ventilatiegaten wordt geblazen niet direct op de huid wordt geblazen. Dit ter voorkoming van brandwonden. Bij gebruik van een Ni-MH accu moet u ervoor zorgen dat de werkruimte goed geventileerd is.

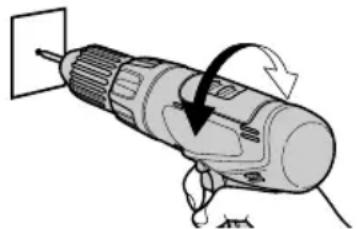

Bitvergrendelfunctie

1. Wanneer het schroefbit vergrendeld is, kan het gereedschap als gewone schroevendraaier worden gebruikt zonder dat de schakelaar wordt ingedrukt (maximaal aandraaimoment 22,6 Nm, 230 kgf-cm, 199 in-lbs). In de schroefkop is een geringe speling voelbaar; dit is echter geen defect.
2. Deze functie is met name dan handig wanneer schroeven moeten worden ingedraaid met een groter aandraaimoment dan de machine kan leveren (positie op de koppeling), om te controleren of een schroef goed vast zit of om een schroef die extreem vastzit los te draaien.

Goed gebruik van de accu (Ni-MH accu (EY9251))

Laad de Ni-MH accu volledig op voordat u hem opbergt. Op deze manier kunt u de levensduur van de accu aanzienlijk verlengen.

De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert. In dit geval laadt u de accu eerst volledig op om van goed functioneren zeker te zijn.

Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen.

Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in wonden, brandwonden of zelfs brand.

Gebruik de machine alleen in een goed geventileerde ruimte wanneer deze wordt gebruikt op een Ni-MH-accu.

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na het laden aanzienlijk korter wordt.

OPMERKING:

De capaciteit per lading is korter bij gebruik onder extreem hete of koude omstandigheden.

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

Opladen

OPMERKING:

Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruikstijd.

Acculader (EY0110)

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaarlijk.

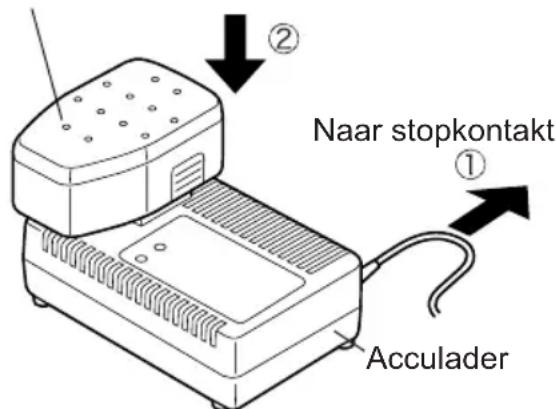

1. Plaats de accu goed in de lader.

Accu

1. De laadindicator licht op tijdens het laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.
2. Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator blijft branden tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.
3. Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.
4. Als de accu koud is of als de accu gedurende langere tijd niet is gebruikt, zal de laadindicator branden. In dit geval is de tijd die vereist is om de accu volledig op te laden langer dan de standaard oplaadtijd.
5. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.
6. Als het oplaadindicatielampje niet onmiddellijk oplicht nadat de lader is ingestoken, of als na de normale

oplaadtijd het lampje niet dooft, roep dan de hulp in van een erkende dealer.

OPMERKING:

• Laat een koude accu (kouder dan 5°C (41°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen. Anders is het mogelijk dat de accu niet volledig wordt opgeladen. Laat de lader afkoelen wanneer u

meer dan twee accu's na elkaar oplaadt.

• Gebruik geen stroom van een motorgenerator.
• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt. Trek de lader uit wanneer u hem niet gebruikt.

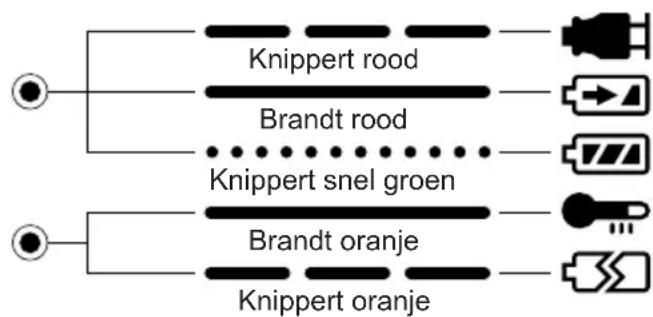

IV. INDICATOREN

Lader is aangesloten op een stopcontact. Klaar om op te laden. Aan het opladen.

Opladen voltooid.

Batterij is warm. Het opladen zal beginnen wanneer de temperatuur van de batterij is gedaald. Opladen is niet mogelijk. Stof op de batterij of batterij defect.

V. ACCESSOIRES

Gebruik uitsluitend bits die geschikt zijn voor de maat van de boorkop.

AANBEVOLEN MAXIMALE CAPACITEIT

EY6450 MATERIAL/ CONDITION			TOERENTAL
Schroeven-draaien	Houtschroefø4,	2 mm (3/16") × 75 mm (3") HOOG
	Zelfboorschroef	ø 3 mm (1/8")× 13 mm (1/2") SPC t = 1,6 mm (1/1)	16HOOG
Boren	Houtø50 mm (2") Geel naaldhout t = 38 mm (1-1/2") LAAG
	Mittal	ø 13 mm (1/2") SPC t = 1,6 mm (1/16")	HOOG

Model		EY0110
Toelaatbaar vermogen		Zie het specificatieplaatje op de onderkant van de acculader.
Gewicht		0,78 kg, (1,72 lbs)
Laadtijd		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 min.		30 min.			60 min.
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn. Zie de catalogus.
