EY6450 - Taladro PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Taladro y destornillador a batería
Marca y modelo	Panasonic EY6450
Dimensiones (totales)	250 mm (9-13/16")
Peso (con batería)	2,6 kg (5,7 lbs)
Alimentación	Batería Ni-MH 18 V (modelo EY9251)
Motor	Motor CC 18 V
Velocidad en vacío (baja velocidad)	70 ~ 430 rpm
Velocidad en vacío (alta velocidad)	240 ~ 1500 rpm
Capacidad del portabrocas	ø 0,5 ~ ø 13 mm
Par máximo (baja velocidad)	36 Nm (367 kgf·cm)
Par máximo (alta velocidad)	9,5 Nm (97 kgf·cm)
Ajustes de par (embrague)	15 niveles (2 Nm ~ 12 Nm)
Capacidad máxima de perforación (madera)	ø 50 mm
Capacidad máxima de perforación (metal)	ø 13 mm
Capacidad de atornillado (tornillos para madera)	ø 4,2 mm x 75 mm
Función de destornillador manual	Hasta 22,6 Nm (gatillo libre)
Tipo de cargador	EY0110 (ver placa para tensión)
Tiempo de carga típico	55 min (para batería 3,5 Ah)
Mantenimiento	Limpiar con un paño seco y limpio; no usar agua ni disolventes
Características de seguridad	Mango auxiliar, inversión de sentido, bloqueo del interruptor, freno, protección contra sobrecargas
Reparabilidad	Tornillo del portabrocas accesible para ajuste; batería y cargador reemplazables

Preguntas frecuentes - EY6450 PANASONIC

¿Cómo fijar una broca en el taladro Panasonic EY6450?

Inserte la broca en el portabrocas sin llave, luego gire el anillo de apriete en sentido horario (visto desde el frente) hasta no escuchar más clics. La herramienta está equipada con un portabrocas automático que no requiere llave.

¿Cómo retirar una broca?

Gire el anillo de apriete en sentido antihorario (visto desde el frente) y retire la broca. Asegúrese de que la palanca de inversión esté en posición central (bloqueo) antes de cualquier manipulación.

¿Cómo ajustar el par de apriete?

Gire el anillo de ajuste del par a uno de los 15 niveles disponibles. Pruebe el ajuste antes de usar. El par aumenta progresivamente del nivel 1 (aproximadamente 2 Nm) al nivel 15 (aproximadamente 12 Nm).

¿Cómo cambiar la velocidad de rotación?

Use el selector de velocidad (LOW-HIGH) ubicado en la herramienta. Nunca lo accione cuando el gatillo esté presionado. Baja velocidad (70-430 rpm) para trabajos de fuerza, alta velocidad (240-1500 rpm) para perforación rápida.

¿Cómo invertir el sentido de rotación?

Empuje la palanca de inversión de avance/retroceso en la dirección deseada. Actívela solo cuando el portabrocas esté completamente detenido. La posición central bloquea el interruptor.

¿Cómo recargar la batería Ni-MH?

Enchufe el cargador EY0110 en una toma de corriente. Inserte la batería en el cargador. El indicador verde parpadea rápidamente una vez que la carga está completa. Si la batería está caliente, el indicador naranja permanece encendido hasta que se enfríe.

¿Qué hacer si la broca se bloquea durante la perforación?

Suelte inmediatamente el gatillo para evitar una sobrecarga. Use la inversión de sentido para liberar la broca en rotación inversa. Si es necesario, retire la batería y libere manualmente.

¿Cómo usar la función de destornillador manual?

La herramienta se puede usar como un destornillador manual cuando el gatillo está libre. Asegure una broca de atornillado en el portabrocas, luego gire manualmente. El par manual máximo es de 22,6 Nm.

¿Cuáles son las precauciones de seguridad importantes?

Use siempre el mango auxiliar suministrado. No toque el portabrocas ni las partes metálicas al perforar paredes (riesgo de cable eléctrico). Use protectores auditivos durante el uso prolongado. No cubra las entradas de aire.

¿Cómo mantener el taladro?

Limpie la herramienta con un paño seco y limpio. No use agua ni disolventes. Guárdela en un lugar seco. Para las baterías, recárguelas completamente antes del almacenamiento y evite temperaturas extremas.

MANUAL DE USUARIO EY6450 PANASONIC

Taladro y destornillador sin cable eléctrico

Antes de usarlo por primera vez, lea todas las instrucciones de este manual y guarde el manual para poder consultarlo en el futuro.

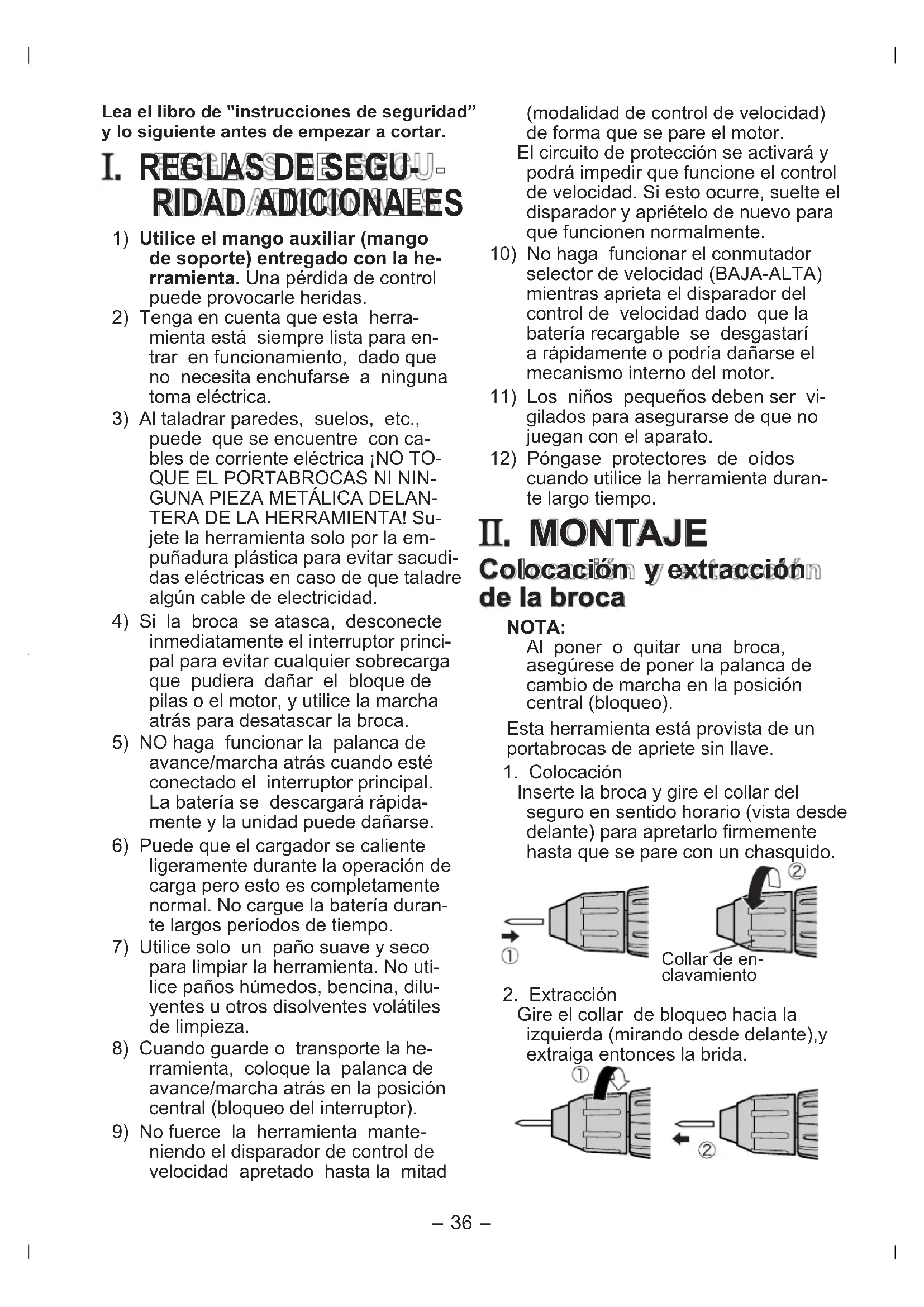

Lea el libro de "instrucciones de seguridad" y lo siguiente antes de empezar a usar.

I. REGLAS DE SEGURIDAD ADICIONALES

1) Utilice el mango auxiliar (mango de soporte) entregado con la herramienta. Una pérdida de control puede provocarle heridas. 2) Tenga en cuenta que esta herramienta está siempre lista para entrar en funcionamiento, ya que no necesita enchufarse a ninguna toma eléctrica. 3) Al taladrar paredes, suelos, etc., puede que se encuentre con cables de corriente eléctrica. ¡NO TOQUE EL PORTABROCAS NI NINGUNA PIEZA METÁLICA DELANTERA DE LA HERRAMIENTA! Sujete la herramienta solo por la empuñadura plástica para evitar sacudidas eléctricas en caso de que taladre algún cable de electricidad. 4) Si la broca se atasca, desconecte inmediatamente el interruptor principal para evitar cualquier sobrecarga que pudiera dañar el bloque de pilas o el motor, y utilice la marcha atrás para desatascar la broca. 5) NO haga funcionar la palanca de avance/marcha atrás cuando está conectado el interruptor principal. La batería se descargará rápidamente y la unidad puede dañarse. 6) Puede que el cargador se caliente ligeramente durante la operación, pero esto es completamente normal. No cargue la batería durante largos periodos de tiempo. 7) Utilice solo un paño suave y seco para limpiar la herramienta. No utilice paños húmedos, bencina, diluyentes u otros disolventes volátiles de limpieza. 8) Cuando guarde o transporte la herramienta, coloque la palanca de avance/marcha atrás en la posición central (bloqueo del interruptor). 9) No fuerce la herramienta manteniendo el disparador de control de velocidad apretado hasta la mitad

(modalidad de control de velocidad) de forma que se pare el motor.

El circuito de protección se activará y podrá impedir que funcione el control de velocidad. Si esto ocurre, suelte el disparador y apriételo de nuevo para que funcione normalmente.

10) No haga funcionar el conmutador selector de velocidad (BAJA-ALTA) cuando aprieta el disparador del control de velocidad, dado que la batería recargable se desgastará rápidamente o podrá dañarse el mecanismo interno del motor. 11) Los niños pequeños deben ser vigilados para asegurar de que no juegan con el aparato. 12) Póngase protectores de oídos cuando utilice la herramienta durante mucho tiempo.

II. MONTAJE

Colocación y extracción de la broca

NOTA:

Al poner o quitar una broca, asegúrese de poner la palanca de cambio de marcha en la posición central (bloqueo).

Esta herramienta está provista de un portabrocas de apriete sin llave.

1. Colocación

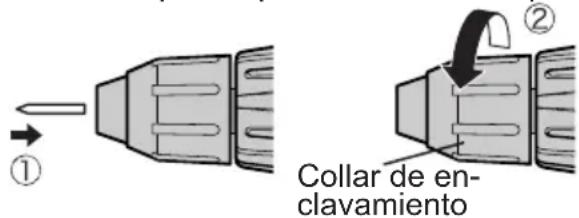

Inserte la broca y gire el collar del seguro en sentido horario (vista desde delante) para apretarlo firmemente hasta que se oiga un chasquido.

1. Extracción

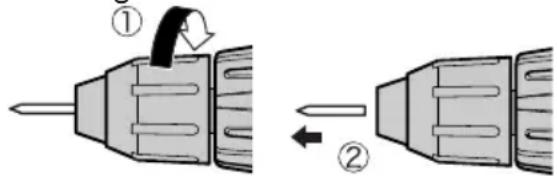

Gire el collar de bloqueo hacia la izquierda (mirando desde delante) y extraiga la broca.

3. Almacenaje

Guarde la broca en el sujetabrocas cuando no la utilice. Extraiga la batería para exponer el compartimento de almacenaje que hay en el interior de la empuñadura.

Aquí puede guardar brocas de hasta 50 mm (1-31/32 pulgadas) de longitud.

NOTA:

Si se produce un juego excesivo en el portabrocas, asegure el taladro en su lugar y abra las garras del portabrocas girando el collar de bloqueo y apriete el tornillo (tornillo de giro hacia la izquierda) con un destornillador girándolo hacia la izquierda (visto desde delante).

Colocación y extracción de la batería

1. Para conectar la batería: inserte la batería. Se acopla en su lugar de modo que muestra la conexión correcta.
2. Para extraer la batería: presione los dos botones de los lados de la batería. Deslice la batería para extraerla del cuerpo de la herramienta.

Mango de soporte

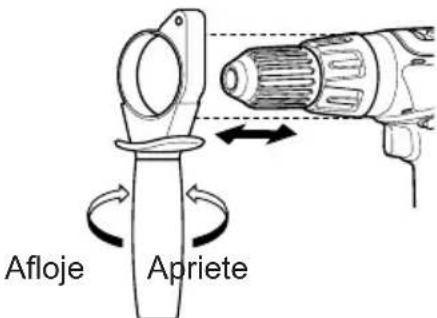

Posicione el mango de soporte en la posición que más le acomode y ajústelo firmemente de manera segura.

Desmonte el mango cuando coloque la

herramienta en la caja de guardado.

III. OPERACIÓN

Funcionamiento del interruptor

1. Aumenta la velocidad según la cantidad de presión del gatillo. Cuando empiece a trabajar, apriete ligeramente el gatillo para iniciar la rotación con lentitud.
2. Se utiliza un controlador eléctrico de retroalimentación para brindar una torsión fuerte aun a baja velocidad.
3. El freno funciona cuando suelta el gatillo y el motor se detiene inmediatamente.

NOTA:

Cuando trabaje el freno, quizá se oiga un ruido de freno. Esto es normal.

Operación de la palanca de avance/inversión

(Avance, bloqueo del interruptor, inversión)

PRECAUCIÓN:

No opere la palanca de avance/inversión hasta que el portabrocas se haya parado por completo. Si efectúa el cambio cuando está girando el portabrocas, puede causar daños en la herramienta.

Operación del interruptor de rotación de avance

1. Empuje la palanca para la rotación de avance.
2. Presione el disparador ligeramente para que la herramienta empiece lentamente.
3. La velocidad aumenta de acuerdo con la fuerza de presión del disparador para poder apretar los tornillos y perforar orificios con eficiencia. Cuando se suelta el disparador, el freno opera y el portabrocas se para inmediatamente.
4. Después de su utilización, ajuste la palanca en su posición central (bloqueo del interruptor).

Operación del interruptor de rotación de inversión

1. Empuje la palanca para la rotación de inversión. Compruebe la dirección de la rotación antes de la utilización.
2. Presione el disparador ligeramente para que la herramienta empiece lentamente.
3. Después de la utilización, ajuste la palanca en su posición central (bloqueo del interruptor).

Ajuste del par de apriete

Ajuste el par a uno de los 15 ajustes posibles o a la posición " que sea necesaria para hacer el trabajo.

PRECAUCIÓN:

Haga una prueba utilizando el ajuste elegido para hacerlo funcionar en la práctica.

Ajuste la escala en esta marca (一)

Selección de velocidad

Elija una velocidad alta o baja según el área.

Cuanto más se tira del gatillo, mayor es la velocidad.

PRECAUCIÓN:

• Controle la llave selectora de velocidad antes de usar.
• Utilice a baja velocidad cuando se requiera mucha fuerza durante el uso. (Si lo utiliza a alta velocidad cuando aplicará mucha fuerza pueda provocar una falla del motor.)
• No haga funcionar el conmutador selector de velocidad (BAJA-ALTA) cuando aprieta el disparador del control de velocidad. Esto podría hacer que la batería recargable se desgaste rápidamente o dañar el mecanismo interno del motor.
• Consulte el apéndice para conocer la “SELECCIÓN DE VELOCIDAD RECOMENDADA”.

NOTA:

Cuando opera el freno, es posible que se oiga un sonido de frenado. Este sonido es el acoplamiento del bloqueo de la broca.

PRECAUCIÓN:

• Para evitar incrementos excesivos de temperatura en la superficie de la herramienta, no haga funcionar la herramienta continuamente utilizando dos o más bloques de pilas secas. La herramienta necesita enfriarse antes de cambiar el bloque de pilas.
• No tapone los orificios de ventilación que se encuentran a los lados de la herramienta cuando esté en funcionamiento. El hacerlo afecta adversamente al funcionamiento de la máquina y podría causar averías.
• No cause una carga excesiva en la herramienta (motor). Podría causar daños en la herramienta.
• Utilice la máquina de tal forma que evite el contacto con el aire que sale de los orificios de ventilación. De lo contrario podría usted quemarse.
• Cuando utilice la herramienta con un bloque de baterías de Ni-MH, asegúrese de que el lugar de trabajo esté bien ventilado.

Función de enclavamiento de brocas

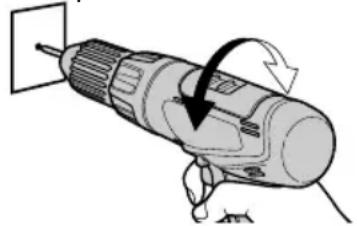

1. Con la llave del disparador no acoplada y una broca del destornillador alojada en posición, se puede usar la herramienta como destornillador manual (hasta 22,6 Nm, 230 kgf-cm, 199 in-lbs).

Hay cierto juego en el mandril, pero no es una falla.

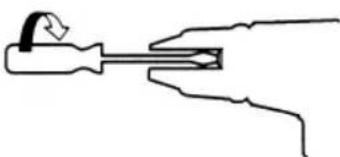

2. Esta función es útil para apretar tornillos que exigen más torsión que la máxima del motor (posición en el mandril), para confirmar el ajuste de un tornillo o aflojar un tornillo demasiado apretado.

Para un uso apropiado del bloque de pilas secas (acumulador) Bloque de pilas secas Ni-MH (EY9251)

Cargue completamente la pila Ni-MH antes de almacenarla para asegurar una larga vida de servicio. La variación de temperatura ambiente es de entre 0 °C (32 °F) y 40 °C (104 °F). Si se utiliza el bloque de pilas secas cuando la temperatura de la pila es inferior a 0 °C (32 °F), la herramienta puede que no funcione debidamente. En tal caso, cargue la pila hasta que esté cargada completamente para su apropiado uso. Cuando no utilice el paquete de batería, manténgalo alejado de algunos objetos metálicos como ganchos de papel, monedas, llaves, clavos, tornillos y otros objetos de metal que puedan completar una conexión de un terminal a otro. Un cortocircuito entre los terminales de la batería puede producir chispas, quemaduras o incendio. Cuando utilice un bloque de pilas secas Ni-MH, verifique que el lugar esté bien ventilado.

Vida útil del bloque de pilas

Las baterías recargables tienen una vida útil limitada. Si solo funciona durante un corto periodo de tiempo después de cargar el bloque de pilas, deberá reemplazarlo por uno nuevo.

NOTA:

El uso en condiciones extremas de calor o frío hace que disminuya la calidad de funcionamiento por cada energía.

Reciclado de la batería

ATENCIÓN:

Para proteger el medio ambiente y reciclar materiales, asegúrese de deshacerse de la batería llevándola a los puntos designados oficialmente, si los hubiera en su país.

Carga

NOTA:

Cargue un nuevo bloque de pilas, o un bloque de pilas que no haya sido utilizado durante mucho tiempo, durante 24 horas seguidas para

que la batería se cargue totalmente.

Cargador de batería (EY0110)

1. Enchufe el cargador en la fuente de alimentación.

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

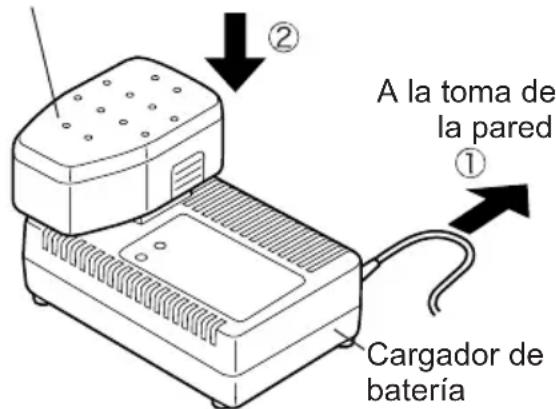

1. Meta firmemente el bloque de pilas en el cargador.

Bloque de pilas

1. La luz indicadora de energía permanecerá encendida durante la carga.

Cuando haya terminado la carga, se activará automáticamente un conmutador eléctrico interno para impedir cualquier sobrecarga.

• No puede cargar el bloque de pilas si está demasiado caliente (por ejemplo, inmediatamente después de haber trabajado mucho con la taladradora).

La luz naranja de reserva se encenderá hasta que se enfríe suficientemente el bloque de pilas y cuando esta luz se apague, la carga comenzará automáticamente.

1. Cuando la carga termina, la luz indicadora se apagará.
2. Cuando se den condiciones especiales que hagan que el bloque de batería se vuelva demasiado frío o no se utilice el paquete de batería durante mucho tiempo, la luz indicadora de carga estará encendida. En este caso, la carga tardará más en cargar totalmente el paquete de batería que en el tiempo de carga normal.
3. Si se vuelve a colocar un paquete

de batería totalmente cargado en el cargador, se encenderá la luz de carga. Luego de algunas horas, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.

1. Si la lámpara de carga no se enciende inmediatamente después de enchufar el cargador, o si después del tiempo de carga estándar la lámpara no se apaga, consulte con un distribuidor autorizado.

NOTA:

• Cuando se vaya a cargar una pila fría (unos 5°C (41°F) o menos) en un cuarto cálido, deje la pila en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación. De lo contrario, el paquete

de batería puede no cargarse totalmente.

• Deje que se enfríe el cargador al cargar más de dos paquetes de pilas de forma consecutiva.
• No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el Cambiador o en ninguna otra ocasión.

PRECAUCIÓN:

No utilice una fuente de alimentación proveniente de un generador motorizado. - No cubra las aberturas de ventilación del cargador y del bloque de pilas secas. - Desconecte el cargador cuando no esté en uso.

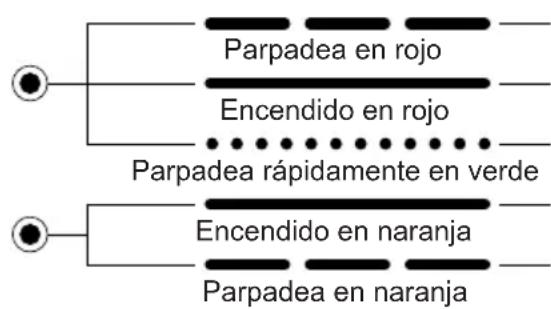

IV. LÁMPARAS INDICADORAS

Se ha enchufado el cargador en el tomacorriente de CA. Está preparado para cargar. Ahora cargando.

La carga ha sido completada. La batería está caliente. La carga comenzará cuando baje la temperatura de la batería. No es posible realizar la carga. Existe un bloqueo de polvo o una falla de la batería.

V. ACCESORIOS

Emplee solo las brocas recomendadas para el portabrocas.

CAPACIDADES MÁXIMAS RECOMENDADAS

EY6450 MATERIAL/CONDICION			VELOCIDAD
Roscado de tornillos	Tornillos para madera	ø 4,2 mm (3/16")× 75 mm (3") ALTA
	Tornillos de autoenrosque	ø 3 mm (1/8")× 13 mm (1/2") SPC t = 1,6 mm (1/1)	6"ALTA
Perforación	Maderaø 50 mm	(2") Pino Amarillo t = 38 mm (1-1/2") BAJA
	Metalø 13 mm (1/2") SPC t = 1,6 mm (1/16") ALTA

VI. ESPECIFICACIONES

UNIDAD PRINCIPAL

Modelo EY6450
Motor Motor a CC, 18 V
Velocidad sinonga	Baja 70 ~ 430 /min (rpm)
	Alta 240 ~ 1500 /min (rpm)
Capacidad del portabrocas		Ø 0,5 ~ Ø 13 mm (0 ~ 1/2")
Torsiónmaxima	Baja 36 Nm, (367 k gf-cm, 319 in-lbs)
	Alta 9,5 Nm, (97 k gf-cm, 84 in-lbs)
Etapa deembrague	Etapa1-15	Aprox. 2 Nm (20 kg-cm, 18 in-lbs.) ~ 12 Nm (122 kg-cm, 106 in-lbs.)
	<\(\text{ } \sim\)	Para una atornillado y taladrado potente
Longitud total 250 mm (9-13/16")
Peso (con la bateria) 2,6 k		g, (5,7 lbs)

BLOQUE DE PILAS

Modelo EY9251
Accumulador Pila de Ni-MH
Tensión de la bateria 18 V CC (1,2 V × 15 celdas)

CARGADOR DE BATERÍA

Modelo		UY0110
Capacidad eletrica nominal		Vea la placá de espécificaciones en la parte inferior del cargador.
Peso		0,78 kg, (1,72 lbs)
Tiempo dearga		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	UY9065	UY9080	UY9001
		20 min.	20 min.	20 min.
	1,7Ah		UY9180	UY9101
			25 min.	25 min.
	2,0Ah	UY9168		UY9106	UY9136		UY9117
		30 min.		30 min.			60 min.
	3,0Ah			UY9200	UY9230		UY9210
				45 min.			90 min.
	3,5Ah			UY9201	UY9231	UY9251
				55 min.		65 min.

NOTA: Este cuadro puede contener modelos no disponibles en su país. Lea el catálogo.
