Caractéristiques Techniques	Perceuse sans fil, moteur brushless, couple maximal de 60 Nm, vitesse variable de 0 à 2000 tr/min.
Utilisation	Idéale pour le perçage et le vissage dans divers matériaux tels que le bois, le métal et le plastique.
Maintenance et Réparation	Vérifier régulièrement l'état de la batterie, nettoyer les filtres et lubrifier les pièces mobiles si nécessaire.
Sécurité	Utiliser des lunettes de protection, des gants et s'assurer que l'outil est en bon état avant utilisation.
Informations Générales	Poids léger, design ergonomique, compatible avec les batteries Panasonic de la même gamme.

FOIRE AUX QUESTIONS - EY6450 PANASONIC

Comment puis-je charger la batterie de la perceuse PANASONIC EY6450 ?

Pour charger la batterie, insérez-la dans le chargeur fourni et branchez le chargeur sur une prise électrique. Assurez-vous que le voyant de charge s'allume pendant le chargement.

Que faire si la perceuse ne démarre pas ?

Vérifiez que la batterie est chargée et correctement insérée. Assurez-vous également que la perceuse est en mode de fonctionnement et que le commutateur de sécurité n'est pas activé.

Comment changer le foret sur la perceuse EY6450 ?

Pour changer le foret, serrez le mandrin en tournant dans le sens des aiguilles d'une montre pour libérer le foret. Insérez le nouveau foret et serrez le mandrin dans le sens inverse des aiguilles d'une montre.

Quelle est la capacité de la batterie de la perceuse PANASONIC EY6450 ?

La perceuse PANASONIC EY6450 est équipée d'une batterie lithium-ion de 18 V, offrant une capacité suffisante pour les travaux de perçage légers à moyens.

Comment savoir si la batterie est défectueuse ?

Si la batterie ne tient pas la charge ou si la perceuse ne fonctionne pas même après avoir été chargée, il se peut que la batterie soit défectueuse. Essayez une autre batterie compatible pour vérifier.

Puis-je utiliser la perceuse EY6450 pour percer des matériaux durs comme le métal ?

Oui, la perceuse EY6450 peut être utilisée pour percer des matériaux durs tels que le métal, à condition d'utiliser le bon foret adapté à ce type de matériau.

Quels accessoires sont recommandés pour la perceuse PANASONIC EY6450 ?

Il est recommandé d'utiliser des forets de qualité adaptés au perçage de différents matériaux, ainsi que des embouts de vissage pour les travaux de vissage.

Comment nettoyer et entretenir ma perceuse PANASONIC EY6450 ?

Pour nettoyer la perceuse, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs. Assurez-vous également de garder les ouvertures de ventilation dégagées.

Y a-t-il une garantie pour la perceuse PANASONIC EY6450 ?

Oui, la perceuse PANASONIC EY6450 est généralement couverte par une garantie limitée. Veuillez consulter le manuel d'utilisateur pour les détails spécifiques concernant la garantie.

MODE D'EMPLOI EY6450 PANASONIC

Perceuse et tournevis sur batterie

Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ultérieure.

Lisez la brochure "Instructions relatives à la sécurité" et ce qui suit avant d'utiliser l'appareil.

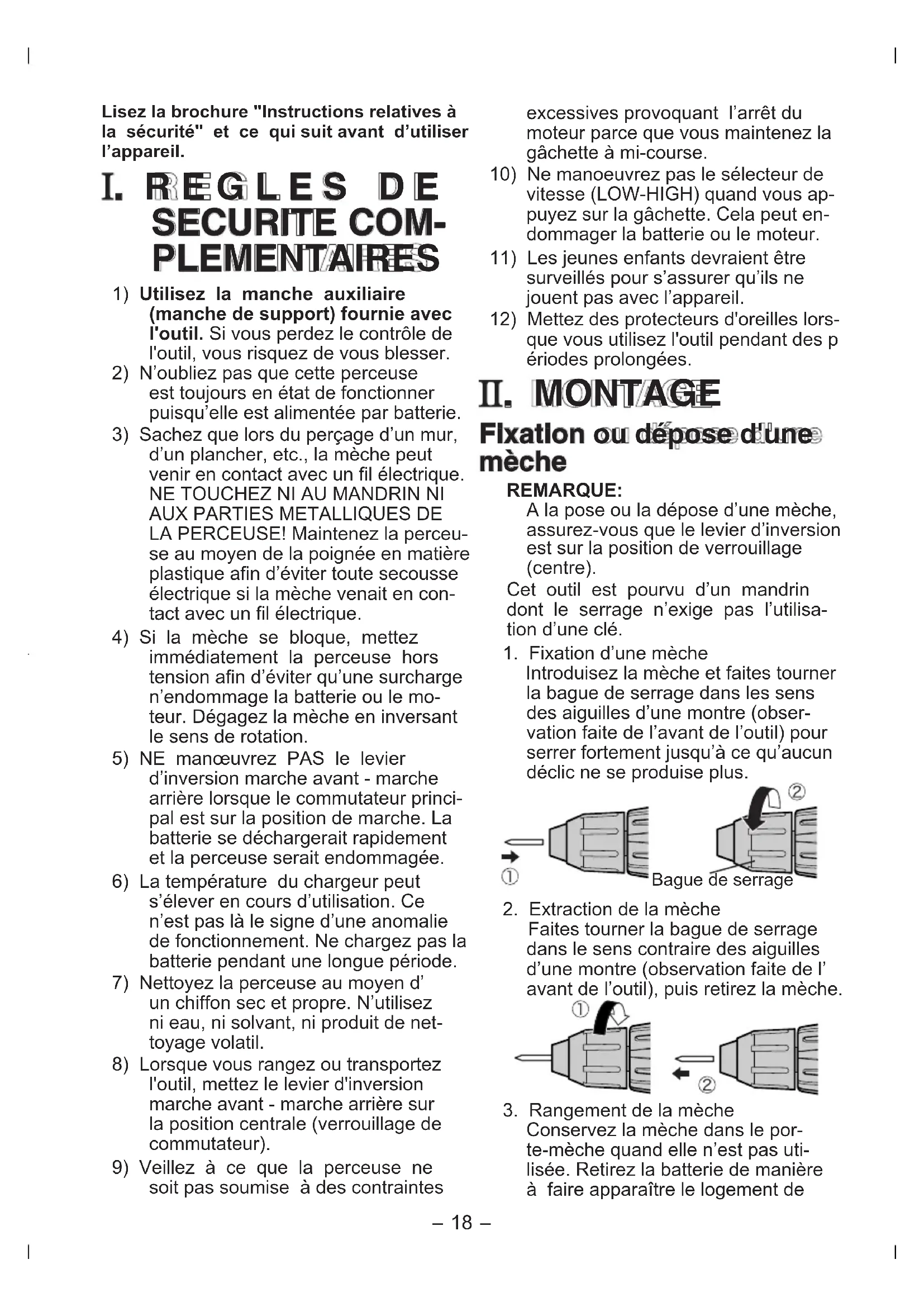

I. REGLES de securite complentaires

1) Utilisez la manche auxiliaire (manche de support) fournie avec l'outil. Si vous perdez le contrôle de l'outil, vous risquez de vous blesser. 2) N'oubliez pas que cette perceuse est toujours en état de fonctionner puisqu'elle est alimentée par batterie. 3) Sachez que lors du perçage d'un mur, d'un plancher, etc., la mèche peut venir en contact avec un fil électrique. NE TOUCHEZ NI AU MANDRIN NI AUX PARTIES METALLIQUES DE LA PERCEUSE ! Maintenez la perceuse au moyen de la poignée en matière plastique afin d'éviter toute secousse électrique si la mèche venait en contact avec un fil électrique. 4) Si la mèche se bloque, mettez immédiatement la perceuse hors tension afin d'éviter qu'une surcharge n'endommage la batterie ou le moteur. Dégagez la mèche en inversant le sens de rotation. 5) NE manoeuvrez PAS le levier d'inversion marche avant - marche arrière lorsque le commutateur principal est sur la position de marche. La batterie se déchargerait rapidement et la perceuse serait endommagée. 6) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas le signe d'une anomalie de fonctionnement. Ne chargez pas la batterie pendant une longue période. 7) Nettoyez la perceuse au moyen d'un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatil. 8) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant - marche arrière sur la position centrale (verrouillage de commutateur). 9) Veillez à ce que la perceuse ne soit pas soumise à des contraintes

contraintes excessives provoquant l'arrêt du moteur parce que vous maintenez la gachette à mi-course.

10) Ne manoeuvrez pas le sélecteur de vitesse (LOW-HIGH) quand vous appuyez sur la gachette. Cela peut endommager la batterie ou le moteur. 11) Les jeunes enfants devraient être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. 12) Mettez des protecteurs d'oreilles lorsque vous utilisez l'outil pendant des périodes prolongées.

Remarque:

À la pose ou la dépose d'une mèche, assurez-vous que le levier d'inversion est sur la position de verrouillage (centre).

Cet outil est pourvu d'un mandrin dont le serrage n'exige pas l'utilisation d'une clé.

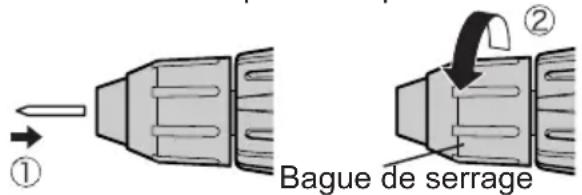

1. Fixation d'une mèche Introduisez la mèche et faites tourner la bague de serrage dans le sens des aiguilles d'une montre (observation faite de l'avant de l'outil) pour serrer fortement jusqu'à ce qu'aucun déclic ne se produise plus.

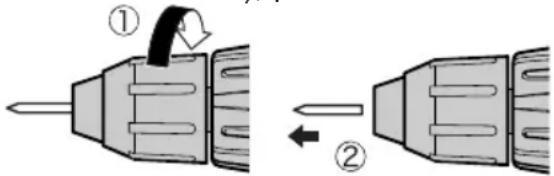

1. Extraction de la mèche Faites tourner la bague de serrage dans le sens contraire des aiguilles d'une montre (observation faite de l'avant de l'outil), puis retirez la mèche.

1. Rangement de la mèche Conservez la mèche dans le port-mèche quand elle n'est pas utilisée. Retirez la batterie de manière à faire apparaitre le logement de

Rangement de la mèche qui se trouve à l'intérieur du boîtier de poignée.

Les mèches dont la longueur maximale est de 50 mm (1-31/32 pouces) peuvent être rangées dans le logement.

Remarque:

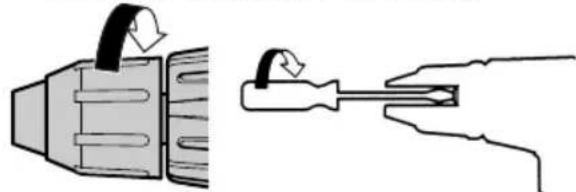

Si le mandrin présente un jeu excessif, immobilisez la perceuse et ① ouvrez les mâchoires du mandrin en faisant tourner la bague de serrage puis ② serrez la vis (vis avec pas à gauche) en la faisant tourner dans le sens contraire des aiguilles d'une montre avec un tournevis (observation faite de l'avant de l'outil).

Fixation ou extraction de la batterie

1. Pour raccorder la batterie à l'outil : Insérez la batterie. Elle s'enclenche une fois en place pour indiquer que le raccordement a été fait correctement.
2. Pour retirer la batterie de l'outil : Appuyez sur les deux boutons qui se trouvent sur les côtés de la batterie. Faites coulisser la batterie hors du corps de l'outil.

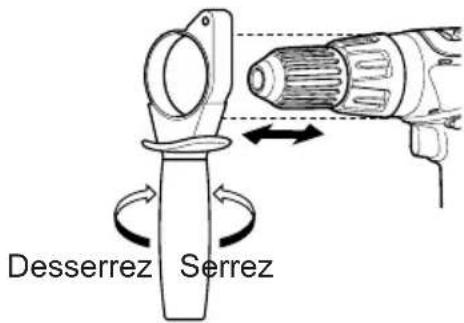

Manche de support

Placez le manche de support à votre position préférée, et serrez le manche fermement.

Retirez la poignée lorsque vous rangez l'outil dans la boîte de rangement.

Fonctionnement de l'interrupteur

1. La vitesse augmente avec la force de pression sur la gachette. Lorsque vous commencez à percer, appuyez légèrement sur la gachette pour que l'outil commence à tourner lentement.
2. Une commande électronique à circuit fermé permet d'obtenir un couple élevé même à petite vitesse.
3. Le frein fonctionne lorsque vous relâchez la gâchette, et le moteur s'arrête alors immédiatement.

Remarque:

Vous pourriez entendre un bruit de freinage lorsque le frein entre en fonction. Ceci est normal.

Utilisation du levier d'inversion marche avant - marche arrière

(Rotation en sens normal, verrouillage de l'interrupteur, rotation en sens inverse)

Attention:

N'actionnez pas le levier d'inversion marche avant - marche arrière que le mandrin de la perceuse ne se soit pas complètement arrêté de tourner. Une commande d'inversion pendant la rotation du mandrin pourrait endommager l'outil.

Commande de l'interrupteur pour une rotation sens normal

1. Poussez le levier pour obtenir une rotation en sens normal.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. La vitesse augmente en proportion de la force de pression exercée sur la gachette et ceci permet d'effectuer un serrage efficace des vis et de percer des

trous. Le frein entre en action et le mandrin s'arrête de tourner immédiatement dès que la gâchette est relachée.

1. Ramenez le levier en position centrale lorsque vous n'utilisez plus la perceuse (verrouillage de l'interrupteur).

Commande de l'interrupteur pour une rotation renversée

1. Poussez le levier pour obtenir une rotation en sens inverse. Avant d'utiliser l'outil, vérifiez le sens de rotation.
2. Appuyez légèrement sur la gachette pour que l'outil commence à tourner lentement.
3. Ramenez le levier en position centrale lorsque vous n'utilisez plus la perceuse (verrouillage de l'interrupteur).

Ajustement du couple d'embrayage

Ajustez le couple sur l'un des 15 réglages possibles ou sur la position "requise pour effectuer la tâche.

Attention:

Testez le réglage avant de faire fonctionner l'outil.

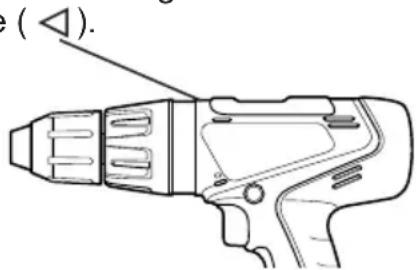

Réglez l'échelle graduée sur cette marque ().

Sélection de la vitesse

Choisissez la petite ou la grande vitesse selon le travail à effectuer. Plus vous appuyez sur la gachette de contrôle de vitesse, plus la vitesse est grande.

Attention:

• Vérifiez le sélecteur de vitesse avant utilisation. Utilisez la petite vitesse lorsqu'une grande force est requise. (Le moteur pourrait tomber en panne si vous utilisiez la grande vitesse pour une grande force.)
• Ne manoeuvrez pas le sélecteur de vitesse (LOW-HIGH) quand vous appuyez sur la gachette. Cela peut endommager la batterie ou le moteur.

*Reportez-vous à l'annexe "VITESES RECOMMANDEE".

Remarque:

Vous risquez d'entendre un bruit de freinage lorsque le frein entre en fonction. Le bruit qui est entendu indique que le frein est appliqué.

Attention:

• Pour éviter une élévation trop rapide de la température à la surface de l'outil, ne pas se servir de l'outil en utilisant plus de deux batteries en continu. L'outil a besoin d'un temps de repos à froid avant le changement de la batterie.
• Ne pas recouvrir les entrées d'air sur l'appareil pendant son utilisation. Sinon le fonctionnement de l'outil peut être affecté et créer une panne.
• Ne faites pas peiner l'outil (le moteur). Ceci peut endommager l'outil. Utilisez l'appareil en évitant que le souffle d'air venant de l'outil ne soit pas en contact direct avec votre peau. Sinon vous pourriez être brûlé.
• Quand le travail est exécuté avec une batterie Ni-MH, assurez-vous que le lieu de travail est suffisamment aéré.

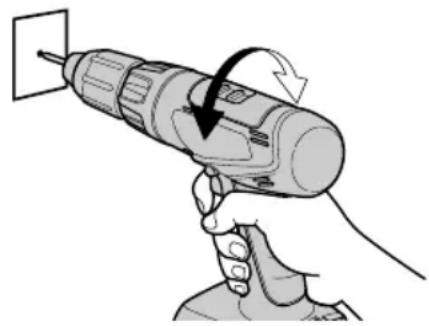

Fonction déverrouillée des méches

1. L'outil peut être utilisé comme un tournevis manuel (jusqu'à 22,6Nm, 230kgf-cm, 199 po-lb) lorsque la gâchette est libre et qu'une mèche de vissage y est verrouillée.

Le léger jeu du mandrin n'est pas le signe d'une anomalie de fonctionnement.

1. Cette fonction permet de serrer des vis nécessitant un couple supérieur au couple maximum de la visseuse (position sur le mandrin), de vérifier le serrage d'une vis ou de desserrer une vis trop serrée.

Batterie ni-mh (EY9251)

Rechargez la batterie Ni-MH complètement avant de la ranger, afin de lui assurer une durée de vie plus longue.

Le niveau de température ambience moyenne se situe entre 0°C (32^) et 40^(104^).

Si la batterie est utilisée alors que sa température est inférieure à 0°C (32^), l'outil pourrait ne pas fonctionner correctement. Dans ce cas, rechargez complètement la batterie pour rétablir son fonctionnement normal.

Lorsque vous n'utilisez pas la batterie, éloignez-la d'autres objets métalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles.

Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles, de vous brûler ou de provoquer un incendie.

Lorsque vous utilisez l'outil avec une batterie Ni-MH, assurez-vous que la pièce soit bien ventilée.

Longévité des batteries

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie par une neuve.

Remarque:

L'emploi en environnement très froid ou très chaud peut réduire la capacité de fonctionnement par charge.

Attention:

Par souci de respect de l'environnement et de recyclage des matériaux, veillez à mettre au rebut dans un site officiellement recommandé, s'il en existe dans votre pays.

Remarque:

Chargez une nouvelle batterie, ou une batterie qui n'a pas été utilisée pendant une période prolongée, pendant

dont 24 heures pour lui redonner sa pleine capacité.

Chargeur de batterie (EY0110)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

Remarque:

Des étincelles peuvent être produites lorsqu'on introduit la fiche dans la prise d'alimentation secteur; toutefois, ceci ne pose aucun problème de sécurité.

1. Introduisez soigneusement la batterie dans le chargeur.

Batterie

1. Pendant la charge, le témoin s'allume.

Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.

• La charge ne peut pas être réalisée si la batterie est chaude (par exemple, à la suite d'un long travail de perçage).

Dans ce cas, le témoin d'attente, de couleur orange, reste allumé tant que la batterie n'est pas revenue à une température normale. La charge commence alors automatiquement.

1. Une fois la charge terminée, le témoin de charge clignote rapidement en vert.
2. Lorsque la batterie a subi pour chaque raison que ce soit une température trop BASSE, ou si la batterie n'a pas été utilisée pendant longtemps, le té .

Si une batterie complètement chargée est à nouveau insérée

Dans le chargeur, le témoin de charge s'allume. Avec quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

1. Si le voyant de charge ne s'allume pas immédiatement après le branchement du chargeur ou, si après la durée de charge standard, le voyant ne s'éteint pas, consultez un revendeur/agréé pour de l'assistance technique.

Remarque:

Lorsqu’une batterie froide (en dessous de 5°C (41^) ) doit être rechargée dans une pièce chaude, laissez la batterie dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la

température ambiante. Sinon, il est possible que la batterie ne soit pas complètement chargée.

• Refroidissez le chargeur quand vous rechargez plus de deux ensembles à la suite.
• Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion.

Attention:

• N'utilise pas de source d'alimentation provenant d'un générateur de moteur.
• Ne bouchez pas les trous d'aération du chargeur et de la batterie.
• Débrancher le chargeur lorsqu'il ne doit pas être utilisé.

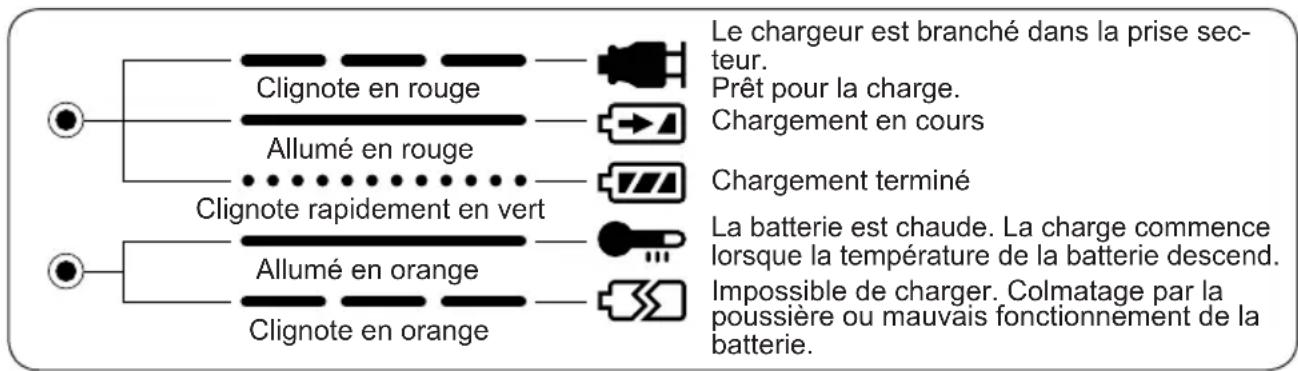

IV. indications duttemoin

Utilisez uniquement des mèches allant sur le mandrin de la perceuse.

Capacités maximum recommandées

EY6450 MATERIALAU/CONDITION		VITESSE
Serrage des vis	Vis à boisø 4,2 mm	(3/16") × 75 mm (3")	Grande vitesse
	Vis à auto-perçage	Ø 3 mm (1/8")× 13 mm (1/2") SPC t = 1,6 mm (1/16")	Grande vitesse
Perçage	Boisø 50 mm (2") Pin jaune t = 38 mm (1-1/2")		Petite vitesse
	Metalø 13 mm (1/2")	SPC t = 1,6 mm (1/16")	Grande vitesse

VI. Caracteristiques techniques UNITE principale

Modèle EY6450
Moteur Moteur CC 18 V
Vitesse sans charge	Petite vitesse 70	~ 430 /min (rpm)
	Grande vitesse 240 ~ 1500 /min (rpm)
Capacité du mandrin ø 0,5		~ø 13 mm (0 ~ 1/2")
Couple maximum	Petite vitesse 36	Nm, (367 k gf-cm, 319 in-lbs)
	Grande vitesse 9,5 Nm, (97 k gf-cm, 84 in-lbs)
Niveau d'em-brayage	Niveau1-15	Environ. 2 Nm (20 kg-cm, 18 in-lbs.) ~ 12 Nm (122 kg-cm, 106 in-lbs.)
	<\sup>	Pour un entrainment et un perçage puissants.
Longueur hors tout 250 mm		(9-13/16")
Poids (avec la batterie) 2,6		k g, (5,7 lbs)

Modèle EY9251
Stockage de la batterie	Batterie Ni-MH
Tension de la batterie	18 V CC (1,2 V × 15 piles)

Chargeur de batterie

Modèle		EY0110
Tension électrique		Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur.
Poids		0,78 kg, (1,72 lbs)
Durée de chargement		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25min.
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 min.		30 min.			60 Minuten
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 Minuten
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

REMARQUE : Ce tableau peut inclure des modèles non disponibles dans votre région. Consultez le catalogue.
