Produkttyp	Akku-Bohrschrauber
Marke und Modell	Panasonic EY6450
Abmessungen (Gesamt)	250 mm (9-13/16\")
Gewicht (mit Akku)	2,6 kg (5,7 lbs)
Stromversorgung	Ni-MH-Akku 18 V (Modell EY9251)
Motor	Gleichstrommotor 18 V
Leerlaufdrehzahl (niedrige Drehzahl)	70 ~ 430 U/min
Leerlaufdrehzahl (hohe Drehzahl)	240 ~ 1500 U/min
Spannfutterkapazität	ø 0,5 ~ ø 13 mm
Maximales Drehmoment (niedrige Drehzahl)	36 Nm (367 kgf·cm)
Maximales Drehmoment (hohe Drehzahl)	9,5 Nm (97 kgf·cm)
Drehmomenteinstellungen (Kupplung)	15 Stufen (2 Nm ~ 12 Nm)
Max. Bohrdurchmesser (Holz)	ø 50 mm
Max. Bohrdurchmesser (Metall)	ø 13 mm
Schraubkapazität (Holzschrauben)	ø 4,2 mm x 75 mm
Handschrauberfunktion	Bis zu 22,6 Nm (bei freiem Auslöser)
Ladegerätetyp	EY0110 (siehe Typenschild für Spannung)
Typische Ladezeit	55 Min. (für Akku 3,5 Ah)
Wartung	Mit einem trockenen, sauberen Tuch reinigen; kein Wasser oder Lösungsmittel verwenden
Sicherheitsmerkmale	Zusatzhandgriff, Drehrichtungsumschalter, Schalterverriegelung, Bremse, Überlastschutz
Reparierbarkeit	Zugängliche Spannfutterschraube zur Einstellung; Akku und Ladegerät austauschbar

Häufig gestellte Fragen - EY6450 PANASONIC

Wie setze ich einen Bohrer in den Panasonic EY6450 ein?

Führen Sie den Bohrer in das Schnellspannfutter ein, drehen Sie dann die Spannhülse im Uhrzeigersinn (von vorne gesehen), bis keine Klickgeräusche mehr zu hören sind. Das Werkzeug ist mit einem automatischen Bohrfutter ausgestattet, das keinen Schlüssel benötigt.

Wie entferne ich einen Bohrer?

Drehen Sie die Spannhülse gegen den Uhrzeigersinn (von vorne gesehen) und entnehmen Sie den Bohrer. Stellen Sie sicher, dass sich der Drehrichtungsumschalter vor dem Eingriff in Mittelstellung (Verriegelung) befindet.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Drehmomenteinstellring auf eine der 15 verfügbaren Stufen. Testen Sie die Einstellung vor dem Gebrauch. Das Drehmoment steigt allmählich von Stufe 1 (ca. 2 Nm) bis Stufe 15 (ca. 12 Nm).

Wie ändere ich die Drehzahl?

Verwenden Sie den Geschwindigkeitswähler (LOW-HIGH) am Werkzeug. Betätigen Sie ihn niemals, wenn der Auslöser gedrückt ist. Niedrige Drehzahl (70-430 U/min) für kraftvolle Arbeiten, hohe Drehzahl (240-1500 U/min) für schnelles Bohren.

Wie ändere ich die Drehrichtung?

Drücken Sie den Vorwärts-/Rückwärtsumschalter in die gewünschte Richtung. Betätigen Sie ihn nur, wenn das Spannfutter vollständig stillsteht. Die Mittelstellung verriegelt den Schalter.

Wie lade ich den Ni-MH-Akku auf?

Schließen Sie das Ladegerät EY0110 an eine Netzsteckdose an. Setzen Sie den Akku in das Ladegerät ein. Die grüne Anzeige blinkt schnell, wenn der Ladevorgang abgeschlossen ist. Wenn der Akku heiß ist, leuchtet die orangefarbene Anzeige bis zur Abkühlung.

Was tun, wenn der Bohrer beim Bohren blockiert?

Lassen Sie sofort den Auslöser los, um eine Überlastung zu vermeiden. Verwenden Sie die Drehrichtungsumkehr, um den Bohrer durch Rückwärtsdrehung zu lösen. Entfernen Sie gegebenenfalls den Akku und lösen Sie ihn manuell.

Wie verwende ich die Handschrauberfunktion?

Das Werkzeug kann als Handschrauber verwendet werden, wenn der Auslöser frei ist. Spannen Sie eine Schrauberbit im Bohrfutter und drehen Sie manuell. Das maximale manuelle Drehmoment beträgt 22,6 Nm.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Verwenden Sie immer den mitgelieferten Zusatzhandgriff. Berühren Sie beim Bohren in Wänden nicht das Spannfutter oder Metallteile (Stromkabelgefahr). Tragen Sie bei längerem Gebrauch Gehörschutz. Decken Sie die Lufteinlässe nicht ab.

Wie pflege ich die Bohrmaschine?

Reinigen Sie das Werkzeug mit einem trockenen, sauberen Tuch. Verwenden Sie kein Wasser oder Lösungsmittel. Lagern Sie es an einem trockenen Ort. Laden Sie Akkus vor der Lagerung vollständig auf und vermeiden Sie extreme Temperaturen.

BEDIENUNGSANLEITUNG EY6450 PANASONIC

Vor Inbetriebnahme des Gerätes die Betriebsanleitung gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

Lesen Sie vor der ersten Inbetriebnahme dieses Geräts das separate Handbuch "Sicherheitsmaßnahmen" sorgfältig durch.

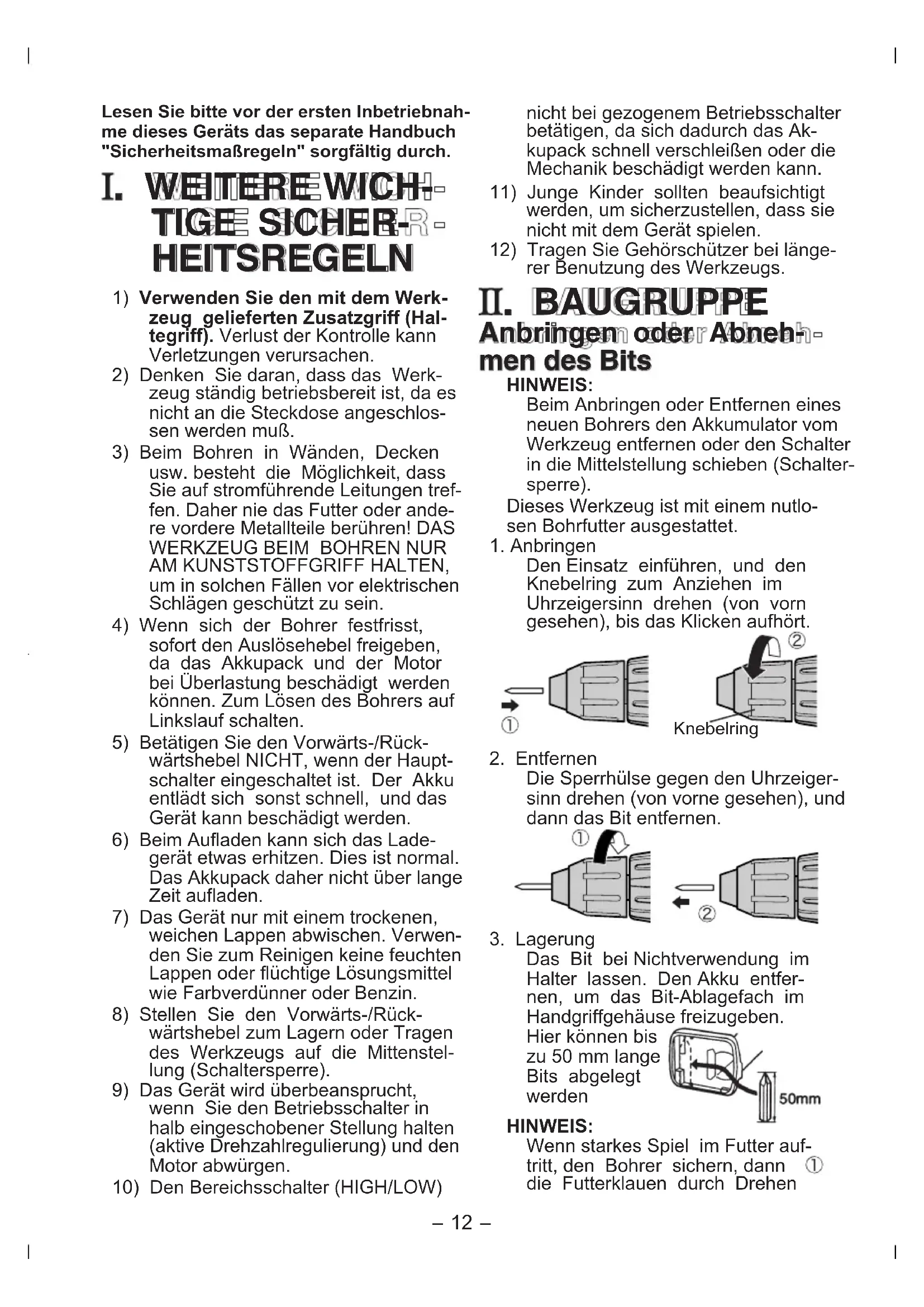

I. WEITERE WICHTIGE SICHERHEITSREGELN

1) Verwenden Sie den mit dem Werkzeug gelieferten Zusatzgriff (Haltegriff). Verlust der Kontrolle kann Verletzungen verursachen. 2) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss. 3) Beim Bohren in Wänden, Decken usw. besteht die Möglichkeit, dass Sie auf stromführende Leitungen treffen. Daher nie das Futter oder andere vordere Metallteile berühren! DAS WERKZEUG BEIM BOHREN NUR AM KUNSTSTOFFGRIFF HALTEN, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein. 4) Wenn sich der Bohrer festfrisst, sofort den Auslösehebel freigeben, da das Akkupack und der Motor bei Überlastung beschädigt werden können. Zum Lösen des Bohrers auf Linkslauf schalten. 5) Betätigen Sie den Vorwärts-/Rückwärtshebel NICHT, wenn der Hauptschalter eingeschaltet ist. Der Akku entlädt sich sonst schnell, und das Gerät kann beschädigt werden. 6) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Das Akkupack nicht über lange Zeit aufladen. 7) Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin. 8) Stellen Sie den Vorwärts-/Rückwärtshebel zum Lagern oder Tragen des Werkzeugs auf die Mittelstellung (Schaltersperre). 9) Das Gerät wird überbeansprucht, wenn Sie den Betriebsschalter in halb eingeschobener Stellung halten (aktive Drehzahlregulierung) und den Motor abwürgen. 10) Den Bereichsschalter (HIGH/LOW)

nicht bei gezogenem Betriebsschalter betätigen, da sich dadurch das Akkupack schnell entladen oder die Mechanik beschädigt werden kann.

11) Junge Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. 12) Tragen Sie Gehörschützer bei längerer Benutzung des Werkzeugs.

II. BAUGRUPPE Anbringen oder Abnehmen des Bits

HINWEIS:

Beim Anbringen oder Entfernen eines neuen Bohrers den Akkumulator vom Werkzeug entfernen oder den Schalter in die Mittelstellung schieben (Schaltersperre).

Dieses Werkzeug ist mit einem nutlosen Bohrfutter ausgestattet.

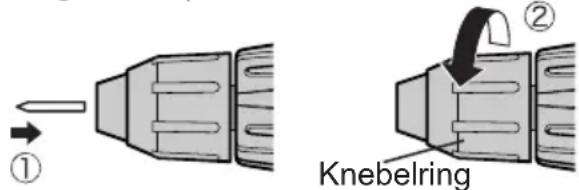

1. Anbringen

Den Einsatz einführen, und den Knebelring zum Anziehen im Uhrzeigersinn drehen (von vorn gesehen), bis das Klicken aufhört.

2. Entfernen

Die Sperrhülse gegen den Uhrzeigersinn drehen (von vorne gesehen), und dann das Bit entfernen.

3. Lagerung

Das Bit bei Nichtverwendung im Halter lassen. Den Akku entfernen, um das Bit-Ablagefach im Handgriffgehäuse freizugeben.

Hier können bis zu 50 mm lange Bits abgelegt werden.

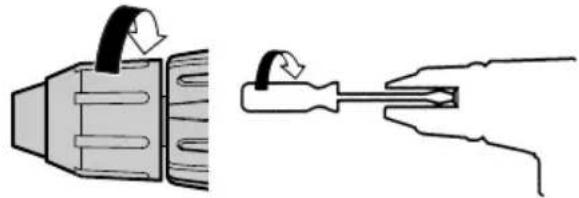

HINWEIS:

Wenn starkes Spiel im Futter auftritt, den Bohrer sichern, dann die Futterklauen durch Drehen

der Sperrhülse öffnen und die Schraube (Linksgewinde) durch Drehen entgegen dem Uhrzeigersinn (von vorne gesehen) mit einem Schraubenzieher anziehen.

Anbringen oder Abnehmen des Akkus

1. Zum Anbringen des Akkus: Den Akku einsetzen. Er schnappt ein, um den richtigen Anschluss anzuzeigen.
2. Zum Entfernen des Akkus: Die beiden Knöpfe an den Seiten des Akkus drücken. Den Akku aus dem Maschinenkörper schieben.

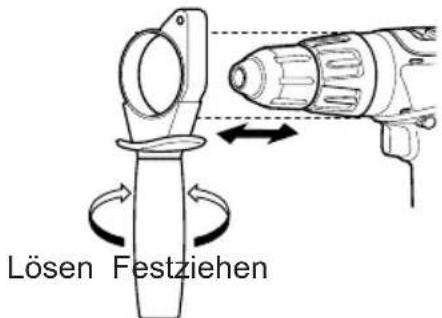

Zusatzgriff

Bringen Sie den Zusatzgriff an ihrer bevorzugten Position an und ziehen Sie den Griff fest an.

Entfernen Sie den Griff, wenn Sie die Maschine in die Aufbewahrungsschachtel legen.

III. BETRIEB Schalterbetrieb

1. Die Geschwindigkeit nimmt mit stärkerem Drücken des Schalters zu. Bei Arbeitsbeginn den Schalter nur leicht drücken, um die Drehung langsam zu starten.
2. Ein elektronischer Rückkopplungs-Steuerkreis dient dazu, auch bei niedriger Drehzahl hohes Drehmoment zu gewährleisten.
3. Beim Loslassen des Auslösers wird die Bremse betätigt und der Motor sofort angehalten.

HINWEIS: Ein Bremsgeräusch zeigt an, dass die

Spindel arretiert wird. Dies ist normal.

Betätigung des Vorwärts-/Rückwärtshebels

(Vorwärts, Schaltersperre, Rückwärts)

ACHTUNG:

Nicht den Vorwärts-/Rückwärtshebel betätigen, bevor das Futter vollständig zur Ruhe gekommen ist. Durch Umschalten während der Futterdrehung kann die Maschine beschädigt werden.

Vorwärtsdrehung-Schalterbetätigung

1. Für Vorwärtsdrehung den Hebel drücken.
2. Drücken Sie den Auslöser, um das Werkzeug langsam zu starten.
3. Die Geschwindigkeit nimmt mit stärkerem Druck auf den Auslöser zu, für effizientes Festziehen von Schrauben und Bohren. Die Bremse arbeitet, und das Futter stoppt sofort, wenn der Auslöser losgelassen wird.
4. Nach der Verwendung den Hebel auf Mittenposition zurückstellen (Schaltersperre).

Rückwärtsdrehung-Schalterbetätigung

1. Für Rückwärtsdrehung den Hebel drücken. Die Drehrichtung vor dem Betrieb prüfen.
2. Drücken Sie den Auslöser, um das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel auf Mittenposition zurückstellen (Schaltersperre).

Einstellung des Kupplungsdrehmoments

Wählen Sie aus den 15 Rasterstellungen das für die vorgesehene Arbeit geeignete Drehmoment aus oder die "Position.

ACHTUNG:

Prüfen Sie die Einstellung vor der eigentlichen Inbetriebnahme.

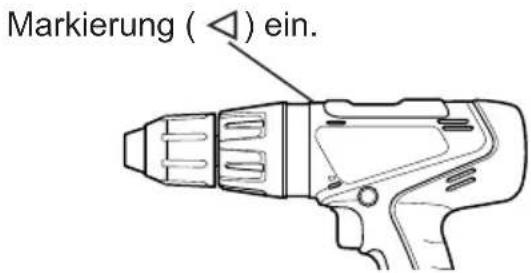

Stellen Sie die Skala auf diese

Geschwindigkeitsauswahl

Wählen Sie je nach Gebrauch zwischen den Drehzahlbereichen "LOW" und "HIGH". Je weiter der Elektronikschalter hineingedrückt wird, desto höher wird die Drehzahl.

ACHTUNG:

• Prüfen Sie vor der Arbeit den eingestellten Geschwindigkeitsbereich. Den niedrigen Drehzahlbereich wählen, wenn bei der Arbeit ein hohes Drehmoment benötigt wird. (Wenn hingegen ein hohes Drehmoment erforderlich ist und der hohe Drehzahlbereich gewählt wird, kann es zu Schäden am Motor kommen.) Den Bereichsschalter (HIGH/LOW) nicht bei gezogenem Betriebsschalter betätigen, da sich dadurch das Akkupack schnell verschleißen oder die Mechanik beschädigt werden kann.
• Siehe den Anhang im Abschnitt "WAHL DER EMPFOHLENEN DREHZAHL".

HINWEIS:

Wenn die Bremse einsetzt, kann ein Bremsgeräusch hörbar werden. Dies zeigt das Einsetzen der Bit-Verriegelung an.

ACHTUNG:

Um einen übermäßig starken Temperaturanstieg auf der Oberfläche des Werkzeugs zu verhindern, das Werkzeug nicht mit zwei oder mehreren Akkupacks kontinuierlich betreiben. Das Werkzeug benötigt eine gewisse Zeit zum Abkühlen, ehe ein neues Akkupack eingesetzt werden kann. Während des Betriebs auf keinen Fall die Belüftungsöffnungen an der Gehäuseseite verschließen. Dadurch kann sich die Leistung des Gerätes verschlechtern oder es sogar zum Versagen von Bauteilen kommen.

• Überlasten Sie den Motor des Werkzeugs nicht. Hierdurch kann die Maschine beschädigt werden. Das Gerät so verwenden, dass keine Luft direkt aus den Belüftungsöffnungen des Gehäuses direkt auf Ihre Haut geblasen wird. Andernfalls können Verbrennungen hervorgerufen werden.
• Wenn Sie mit einem Ni-MH-Akku-Pack arbeiten, achten Sie darauf, dass der Arbeitsplatz gut belüftet ist.

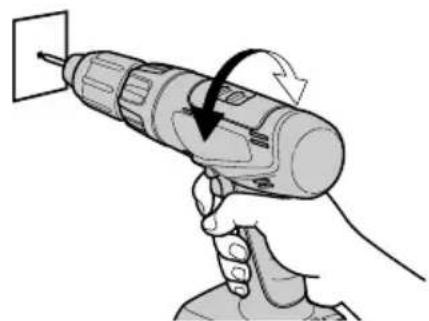

Arretierfunktion

1. Die Spindel ist bei ausgeschaltetem Schalter arretiert, so dass das Werkzeug für manuelles Schrauben benutzt werden kann (bis 22,6 Nm, 230 kgf-cm, 199 in-lbs). Die Spindel weist damit etwas Spiel auf. Dies stellt keinen Defekt dar.
2. Diese Arretierung ist zum Anziehen von Schrauben praktisch, die ein höheres Drehmoment als das maximale Drehmoment des Werkzeugs (Position der Kupplung) erfordern, sowie zum Prüfen der Schraubenfestigkeit und zum Lösen von extrem festsitzenden Schrauben.

Für richtige Anwendung des Batteriepacks

Ni-MH-Batteriepacks (EY9251)

Laden Sie vor der Lagerung die NiMH-Batterie vollständig auf, damit eine längere Lebensdauer sichergestellt ist. Der Umgebungstemperaturbereich liegt zwischen 0 °C (32 °F) und 40 °C (104 °F). Wenn das Batteriepack bei einer Batterietemperatur unter 0 °C (32 °F) benutzt wird, funktioniert das Werkzeug möglicherweise nicht einwandfrei. In diesem Fall die Batterie für einwandfreie Funktion so lange aufladen, bis der Ladevorgang abgeschlossen ist.

Wenn Sie den Akku nicht benutzen,

halten Sie ihn von Metallgegenständen fern: z.B. Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere kleine Metallobjekte, welche die Kontakte kurzschließen können.

Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.

Bei Betrieb mit einem Ni-MH-Akkumulator darauf achten, dass für gute Belüftung gesorgt wird.

Lebensdauer des Akkupacks

Das Akkupack hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss das Akkupack erneuert werden.

HINWEIS:

Beim Arbeiten unter extrem warmen oder kalten Umgebungsbedingungen verkürzt sich die zur Verfügung stehende Betriebszeit je Ladung.

Akku-Recycling

ACHTUNG:

Bei der Entsorgung von Materialien immer alle örtlich geltenden Vorschriften beachten und die Produkte gegebenenfalls bei dafür vorgesehenen Sammelstellen abgeben.

Laden

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

Akkuladegerät (EY0110)

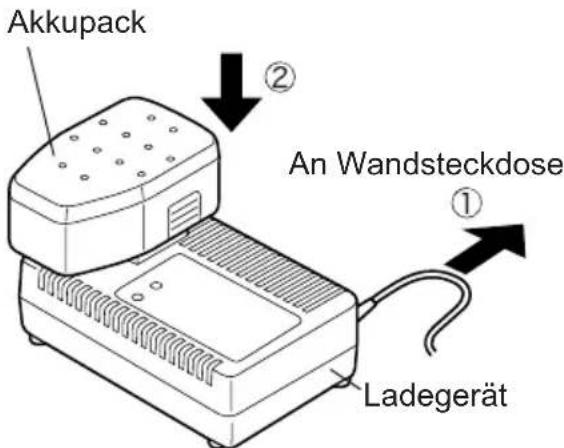

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akkupack fest in das Ladegerät schieben.

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange das Akkupack noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe bis der Akku ausreichend abgekühlt ist. Das Laden beginnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.
2. Wenn der Akku zu kalt ist oder längere Zeit nicht benutzt wurde, leuchtet die Ladekontrolllampe. In diesem Fall dauert der Ladevorgang länger als die normale Ladezeit, bis der Akku voll aufgeladen ist.
3. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.
4. Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler.

HINWEIS:

• Wenn eine kalte Batterie (von etwa 5°C (41°F) oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie die Batterie

für mindestens eine Stunde in dem Raum und laden Sie sie auf, wenn sie sich auf Raumtemperatur erwärmt hat. Anderenfalls wird der Akku möglicherweise nicht voll aufgeladen.

Den Akku abkühlen lassen, wenn mehr als zwei Batterie-Sätze hintereinander aufgeladen werden. - Stecken Sie Ihre Finger nicht in Kontaktöffnungen, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

gerät festgehalten wird oder bei anderen Gelegenheiten.

ACHTUNG:

• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akkupack nicht ab. Das Ladegerät nach dem Gebrauch von der Netzsteckdose trennen.

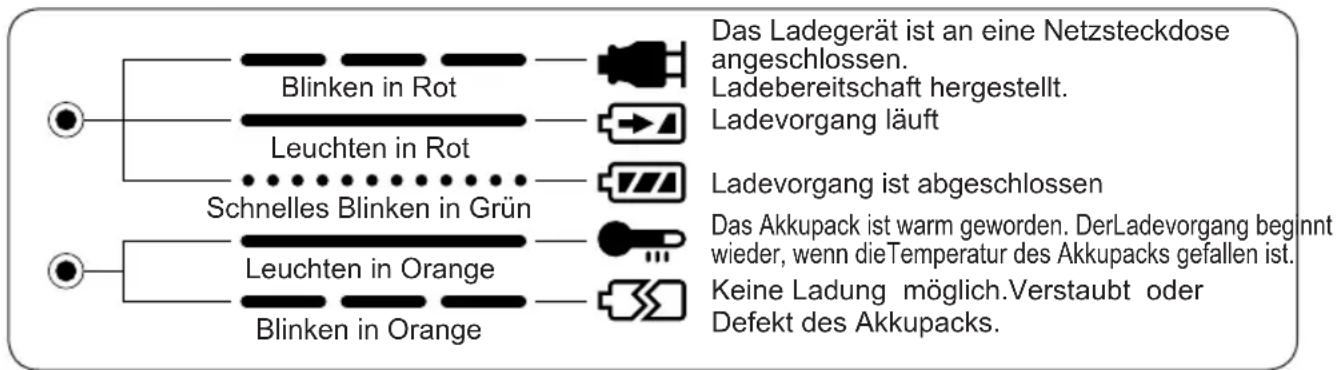

IV. ANZEIGELAMPEN

V. ZUBEHÖR

Immer nur Bits verwenden, die für die Futtergröße der Bohrmaschine geeignet sind.

MAXIMAL EMPFOHLENE KAPAZITÄTEN

EY6450 MATERIAL/ZUSTAND			GESCHWIN-DIGKEIT
Schrauben-Eindreten	Holzschraube	Ø 4,2 mm (3/16")× 75 mm (3")	Hoch
	Schneidschraube	Ø 3 mm (1/8")× 13 mm (1/2") SPC t = 1,6 mm (1/16")	Hoch
Bohren	Holz	Ø 50 mm (2") Weymouthskiefer t = 38 mm (1-1/2")	Niedrig
	Metall	Ø 13 mm (1/2") SPC t = 1,6 mm (1/16")	Hoch

TECHNISCHE DATEN

HAUPTGERÄT

Modell EY6450

Motor: Gleichstrommotor 18 V

Drehzahl ohne Last: 70 430 /min (U/min)

Drehzahl unter Last: 240 1500 /min (U/min)

Futter-Kapazität: 0,5 13mm (0 1 / 2 )

Für kraftvolles Schrauben und Bohren.

Gesamtlänge: 250 mm (9-13/16")

Gewicht (mit Akku): 2,6 kg (5,7 lbs)

AKKUPACK

Model EY9251

Lagerakku Ni-MH-Akku

Akkuspannung 18V DC (1,2V × 15 Zellen)

LADEGERÄT

Modell EY0110

Elektronische Siehe Leistungsschild auf der Unterseite des Ladegerates. Nennleistung

Gewicht 0,78 kg (1,72 lbs)

	7,2V	9,6 V	12V	15,6V	18V	24V
1,2Ah	EY9065	EY9080	EY9001
	EY9066	EY9086	EY9006
		20 Minuten

EY9180 EY9101

17Ah EY9182 EY9161

25 Minuten

Ladezeit		EY916830 Minuten	EY910630 Minuten	EY913630 Minuten	EY911760 Minuten
	2,0Ah
	3,0Ah		EY920045 Minuten	EY923045 Minuten	EY921090 Minuten
	3,5Ah		EY920155 Minuten	EY923165 Minuten	EY925165 Minuten

HINWEIS:

Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden. Bitte richten Sie sich nach den Angaben im Katalog.

• Stecken Sie Ihre Finger nicht in die Kontaktöffnung, wenn Sie das Ladegerät festhalten.

WARNUNG:

VI. TECHNISCHE DATEN

WERKZEUG

Model EY6450
Motor Gelijkstroommotor 18		V
Onbelast toerental	Laag 70 ~ 430 /min (rpm)
	Hoog 240 ~ 1	500 /min (rpm)
Maat boorkop ø 0,5 ~ ø 13		mm (0 ~ 1/2")
Max. draaaimoment	Laag 36 Nm,	(367 k gf-cm, 319 in-lbs)
	Hoog 9,5 Nm,	(97 k gf-cm, 84 in-lbs)
Koppelingsinstelling	Instelling1-15	Ca. 2 Nm (20 kg-cm, 18 in-lbs.) ~ 12 Nm (122 kg-cm, 106 in-lbs.)
	<\(\sim\)	Voor krachtig indrijven en boren.
Totale lenghte 250 mm (9-13)/16"
Gewicht (inclusief accu) 2,6		g, (5,7 lbs)

AKKUPACK

Model EY9251
Opslag batterijen Ni-MH batterijen
Voltage batterijen 18 V gelijkstroom (1,2 V × 15 cellen)

LADEGERÄT

Lösefunktion für Bits

Testen Sie die Einstellung für die jeweilige Arbeit.
