Produkttype	Akku-boremaskine og skruetrækker
Mærke og model	Panasonic EY6450
Mål (udvendig)	250 mm (9-13/16")
Vægt (med batteri)	2,6 kg (5,7 lbs)
Strømforsyning	Ni-MH batteri 18 V (model EY9251)
Motor	DC-motor 18 V
Tomgangshastighed (lav hastighed)	70 ~ 430 o/min
Tomgangshastighed (høj hastighed)	240 ~ 1500 o/min
Patronkapacitet	ø 0,5 ~ ø 13 mm
Maks. drejningsmoment (lav hastighed)	36 Nm (367 kgf·cm)
Maks. drejningsmoment (høj hastighed)	9,5 Nm (97 kgf·cm)
Drejningsmomentindstillinger (kobling)	15 trin (2 Nm ~ 12 Nm)
Maks. borekapacitet (træ)	ø 50 mm
Maks. borekapacitet (metal)	ø 13 mm
Skruekapacitet (træskruer)	ø 4,2 mm x 75 mm
Manuel skruetrækkerfunktion	Op til 22,6 Nm (fri aftrækker)
Ladertype	EY0110 (se mærkeplade for spænding)
Typisk opladningstid	55 min (til batteri 3,5 Ah)
Vedligeholdelse	Rengør med en tør og ren klud; brug ikke vand eller opløsningsmiddel
Sikkerhedsfunktioner	Ekstra håndtag, vendbar rotation, afbryderlås, bremse, overbelastningsbeskyttelse
Reparerbarhed	Patronskrue tilgængelig til justering; batteri og lader kan udskiftes

Ofte stillede spørgsmål - EY6450 PANASONIC

Hvordan fastgør man et bor til Panasonic EY6450 boremaskinen?

Indsæt boret i den nøglefri patron, drej derefter spænderingen med uret (set forfra), indtil der ikke høres flere klik. Værktøjet har en automatisk patron, der ikke kræver nøgle.

Hvordan fjerner man et bor?

Drej spænderingen mod uret (set forfra) og fjern boret. Sørg for, at vendespærren er i midterposition (låst), før du foretager nogen betjening.

Hvordan indstiller man spændingsmomentet?

Drej drejningsmomentindstillingsringen til et af de 15 tilgængelige trin. Test indstillingen før brug. Drejningsmomentet stiger gradvist fra niveau 1 (ca. 2 Nm) til niveau 15 (ca. 12 Nm).

Hvordan ændrer man rotationshastigheden?

Brug hastighedsvælgeren (LOW-HIGH), der sidder på værktøjet. Betjen den aldrig, når aftrækkeren er trykket ind. Lav hastighed (70-430 o/min) til kraftfulde opgaver, høj hastighed (240-1500 o/min) til hurtig boring.

Hvordan vender man rotationsretningen?

Skub vendespærren frem/tilbage i den ønskede retning. Betjen den kun, når patronen er helt stoppet. Midterpositionen låser aftrækkeren.

Hvordan oplader man Ni-MH batteriet?

Tilslut laderen EY0110 til en stikkontakt. Sæt batteriet i laderen. Den grønne indikator blinker hurtigt, når opladningen er færdig. Hvis batteriet er varmt, forbliver den orange indikator tændt, indtil det er afkølet.

Hvad gør man, hvis boret sætter sig fast under boring?

Slip straks aftrækkeren for at undgå overbelastning. Brug vendbar rotation til at løsne boret i omvendt retning. Hvis nødvendigt, fjern batteriet og frigør boret manuelt.

Hvordan bruger man den manuelle skruetrækkerfunktion?

Værktøjet kan bruges som en manuel skruetrækker, når aftrækkeren er fri. Lås en skruebit i patronen og drej manuelt. Det maksimale manuelle drejningsmoment er 22,6 Nm.

Hvad er vigtige sikkerhedsforanstaltninger?

Brug altid den medfølgende ekstra håndtag. Rør ikke ved patronen eller metaldele, når du borer i vægge (risiko for elektrisk ledning). Brug høreværn ved længere tids brug. Dæk ikke ventilationsåbningerne til.

Hvordan vedligeholder man boremaskinen?

Rengør værktøjet med en tør og ren klud. Brug ikke vand eller opløsningsmiddel. Opbevar det et tørt sted. For batterier, oplad dem helt før opbevaring og undgå ekstreme temperaturer.

BRUGSANVISNING EY6450 PANASONIC

Ledningsfri bor og skruetrækker

Gennemlæs denne betjeningsvejledning før brug, og gem den til fremtidig brug.

Gennemlæs brochuren med "sikkerhedsregler" og det følgende før brug.

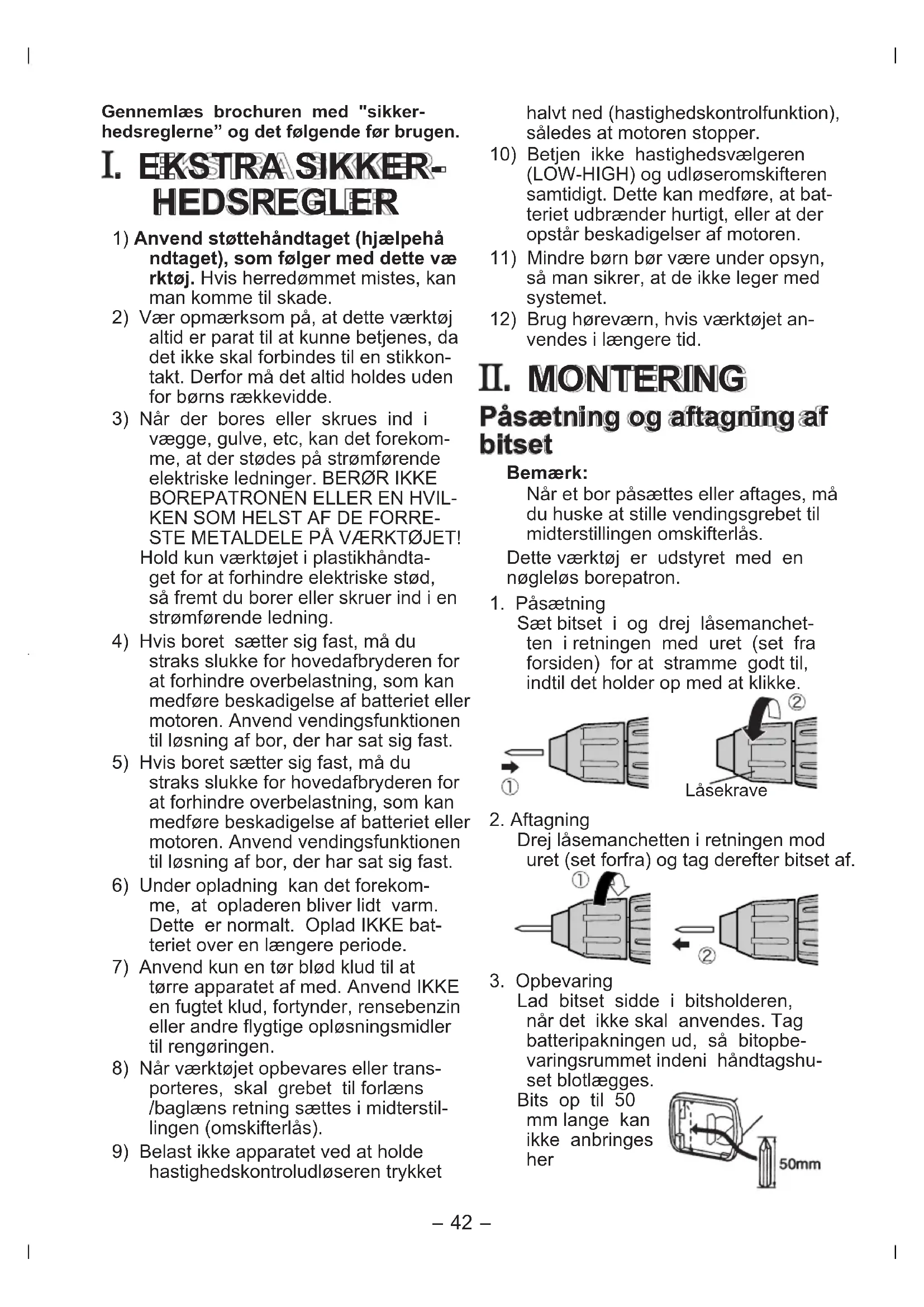

I. EKSTRA SIKKERHEDSREGLER

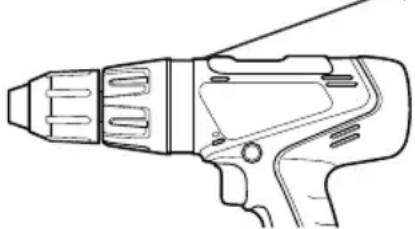

1) Anvend støttehåndtaget (hjælpehåndtaget), som følger med dette værktøj. Hvis herredømmet mistes, kan man komme til skade. 2) Vær opmærksom på, at dette værktøj altid er parat til at kunne betjenes, da det ikke skal forbindes til en stikkontakt. Derfor må det altid holdes uden for børns rækkevidde. 3) Når der bores eller skrues ind i vægge, gulve, etc., kan det forekomme, at der stødes på strømførende elektriske ledninger. BERØR IKKE BOREPATRONEN ELLER EN HVILKEN SOM HELST AF DE FORRESTE METALDELE PÅ VÆRKTØJET! Hold kun værktøjet i plastikhåndtaget for at forhindre elektriske stød, såfremt du borer eller skruer ind i en strømførende ledning. 4) Hvis boret sætter sig fast, må du straks slukke for hovedafbryderen for at forhindre overbelastning, som kan medføre beskadigelse af batteriet eller motoren. Anvend vendingsfunktionen til løsning af bor, der har sat sig fast. 5) Hvis boret sætter sig fast, må du straks slukke for hovedafbryderen for at forhindre overbelastning, som kan medføre beskadigelse af batteriet eller motoren. Anvend vendingsfunktionen til løsning af bor, der har sat sig fast. 6) Under opladning kan det forekomme, at opladeren bliver lidt varm. Dette er normalt. Oplad IKKE batteriet over en længere periode. 7) Anvend kun en tør, blød klud til at tørre apparatet af med. Anvend IKKE en fugtet klud, fortynder, rensebenzin eller andre flygtige opløsningsmidler til rengøringen. 8) Når værktøjet opbevares eller transporteres, skal grebet til forlæns/baglæns retning sættes i midterstillingen (omskifterlås). 9) Belast ikke apparatet ved at holde hastighedskontroludløseren trykket

halvt ned (hastighedskontrolfunktion), således at motoren stopper.

10) Betjen ikke hastighedsvælgeren (LOW-HIGH) og udløseromskifteren samtidigt. Dette kan medføre, at batteriet udbrænder hurtigt, eller at der opstår beskadigelser af motoren. 11) Mindre børn bør være under opsyn, så man sikrer, at de ikke leger med systemet. 12) Brug høreværn, hvis værktøjet anvendes i længere tid.

II. MONTERING

Påsætning og aftagning af bitset

Bemærk:

Når et bor påsættes eller aftages, må du huske at stille vendingsgrebet til midterstillingen (omskifterlås).

Dette værktøj er udstyret med en nøgleløs borepatron.

1. Påsætning

Sæt bitset i og drej låsemanchetten i retningen med uret (set fra forsiden) for at stramme godt til, indtil det holder op med at klikke.

2. Aftagning

Drej lasemanchetten i retningen mod uret (set forfra) og tag derefter bitset af.

3. Opbevaring

Lad bitset sidde i bitsholderen, når det ikke skal anvendes. Tag batteripakningen ud, så bitopbevaringsrummet indeni håndtagshuset blotlægges.

Bits op til 50 mm lange kan her

Bemærk:

Hvis der opstår for meget slør i borepatronen, skal du sætte boret ind og åbne borepatronkæben ved at dreje lasemanchetten og stramme skruen (venstregevind) med en skruetrækker ved at dreje den i retningen mod uret (set fra forsiden).

Isætning og udtagning af batteripakningen

1. Isætning:

Sæt batteripakningen i. Den klikker på plads som indikering af, at den er sat rigtigt i.

1. Udtagning af batteripakningen:

Tryk på de to knapper på siderne af batteripakningen. Skyd batteripakningen ud af værktøjet.

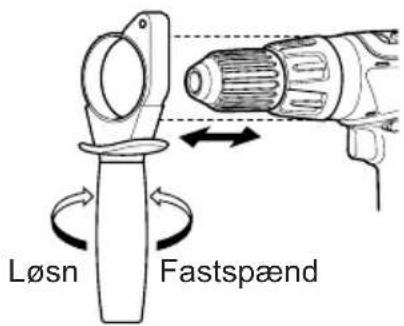

Hjælpehåndtag

Anbring hjælpehåndtaget i den ønskede position og spænd håndtaget godt til.

Tag håndtaget af, inden værktøjet lægges i opbevaringskassen.

III. BETJENING

Kontakt

1. Hastigheden forøges, alt efter hvor hårdt der trykkes på udløseren. Tryk let på udløseren ved arbejdets begyndelse for at starte omdrejningerne langsomt.
2. En elektronisk tilbagekoblingsregulator anvendes for at give en stærk skruning/drejning selv ved lav ha

stighed.

1. Bremsen træder i kraft, når hastighedskontrolknappen slippes, og motoren stopper umiddelbart.

Bemærk:

Når bremsen træder i funktion, kan der forekomme en bremselyd. Dette er helt normalt.

Anvendelse af grebet til forlæns/baglæns retning

(Fremad U, Omskifterlås, Baglæns))

ADVARSEL:

Anvend ikke grebet til forlæns/baglæns retning, før borepatronen er stoppet helt. Hvis der skiftes, mens borepatronen roterer, kan værktøjet lide skade.

Betjening af omskifter ved rotation i fremadretning

1. Tryk på grebet, hvis du ønsker rotation i fremadretning.
2. Tryk trykkeren en smule ind for at starte værktøjet langsomt.
3. Hastigheden øges i takt med indtrykningen af trykkeren, således at iskruning af skruer og boring kan ske på effektiv vis. Bremsen fungerer, og borepatronen stopper straks, når trykkeren slippes.
4. Efter brugen skal grebet sættes i dets midterstilling (omskifterlås).

Betjening af omskifter ved rotation i baglæns retning

1. Tryk på grebet, hvis du ønsker rotation i baglæns retning. Bekræft rotationsretningen inden brugen.
2. Tryk trykkeren en smule ind for at starte værktøjet langsomt.
3. Efter brugen skal grebet sættes i dets midterstilling (omskifterlås).

Koblingens drejningsmomentindstilling

Juster drejningsmomentet til en af de 15 mulige indstillinger eller indstilling

der passer til arbejdet.

ADVARSEL:

Kontroller indstillingen for den faktiske betjening.

Sæt skalaen til dette mærke ()

Hastighedsvælger

Vælg en lav eller høj hastighed alt efter arbejdets art.

Jo mere hastighedskontrolknappen er aktiveret, desto højere bliver hastigheden.

ADVARSEL:

• Kontroller hastighedsvælgerkontakten før brug. Anvend lav hastighed, når stor styrke er krævet til udførsel af arbejdet. (Brug af høj hastighed samtidig med at stor styrke er påkrævet kan føre til, at motoren bryder sammen.)
• Betjen ikke hastighedsvælgeren (LOW-HIGH) og udløseromskifteren samtidigt. Dette kan medføre, at batteriet udbrænder hurtigt, eller at der opstår beskadigelser af motoren.
• Se tillæg med "ANBEFALET HASTIGHED".

BEMÆRK:

Når bremsen anvendes, kan en bremselyd høres. Denne lyd indikerer, at bitlåsen er aktiveret.

ADVARSEL:

For at fjerne meget høje temperaturstigninger på værktøjets overflade, bør værktøjet ikke betjenes uafbrudt ved at bruge to eller flere batteripakker. Værktøjet har brug for at køle af, før man skifter til en anden pakke. - Tildæk ikke ventilationshullerne på siderne af værktøjet, når det benyttes. Ellers kan værktøjets funktion ødelægges. - Lad være med at presse værktøjet (motoren). Dette kan bevirke, at værktøjet lider skade.

• Anvend værktøjet på en sådan måde, at luft fra ventilationshullerne ikke blæser direkte ud på huden. Ellers er der fare for at blive brændt. Forvis dig om, at arbejdsstedet er velventileret, når der anvendes et Ni-MH-batteri.

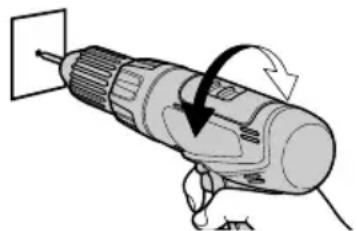

Bit-låse funktion

1. Med udløseren sat på ikke i funktion og med skruebitten i last position kan værktøjet anvendes som en manuel skruetrækker. (op til 22,6 Nm, 230 kgf-cm, 199 in-lbs). Der vil forekomme lidt slør i fatningen, men det er ikke en fejl.
2. Denne form for brug er velegnet til skruer, som kræver mere styrke end maskinens maksimale omdrejningsstyrke (position på koblingen), når f.eks. en skrue skal strammes til til sidst eller til at løsne en meget stram skrue.

Korrekt anvendelse af batteripakken

Ni-MH Batteripakke (EY9251)

Lad Ni-MH-batteriet være fuldt opladet før opbevaring for at give det en længere levetid.

Det omgivende temperaturområde er mellem 0°C (32°F) og 40°C (104°F).

Hvis batteripakken anvendes, når batteritemperaturen er under 0°C (32°F), kan der opstå problemer i værktøjets funktion. I sådanne tilfælde oplades batteriet, indtil opladningen er klar til batteriets korrekte funktion.

Når batteriet ikke anvendes, skal det holdes på god afstand af andre metalgenstande som for eksempel papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, som kan forårsage en forbindelse fra en terminal til en anden.

Kortslutning af batteriterminalerne kan frembringe gnister, forbrændinger eller ildebrand.

Kortslutning af batteriterminalerne kan frembringe gnister, forbrændinger eller ildebrand.

Når der arbejdes med Ni-MH-batteripakken, så sørg for at der er godt ventileret.

Batteriets levetid

De udskiftelige batterier har en begrænset levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal batteriet udskiftes med et nyt.

BEMÆRK:

Anvendelse under meget varme eller kolde forhold vil reducere betjeningskapaciteten pr. opladning.

Genanvendelse af batterier

BEMÆRK:

Af hensyn til miljøet og genanvendelse af materialer skal du sørge for at kassere batterierne på et dertil beregnet sted.

Opladning

BEMÆRK:

Oplad et nyt batteri, eller et batteri der ikke har været anvendt i længere tid, i ca. 24 timer, så batteriet oplades helt.

Batterioplader (EY0110)

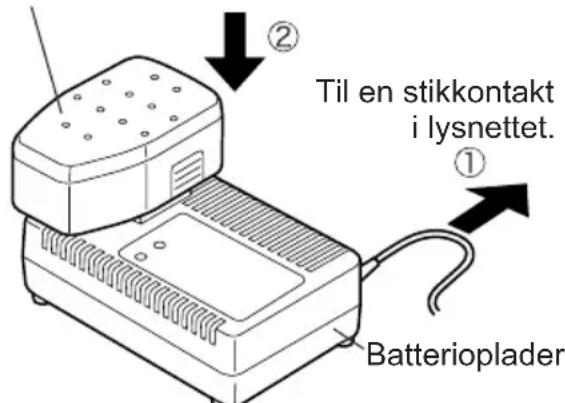

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, når stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

1. Sæt batteriet helt ind i opladeren.

Batteri

1. Under opladningen vil opladelampen lyse. Når opladningen er afsluttet, vil en indre elektronisk omskifter

automatisk udløses til forhindring af overopladning.

• Opladningen starter ikke, hvis batteriet er varmt (for eksempel, umiddelbart efter ekstra svær betjening).

Den orange standby-lampe vil lyse indtil batteriet køler ned. Opladningen begynder straks derefter.

1. Når opladningen er afsluttet, vil opladelampen begynde at blinke hurtigt i grønt.
2. Opladelampen begynder at lyse, hvis batteripakningen er for kold eller batteripakningen ikke har været anvendt i længere tid. I dette tilfælde vil det tage længere tid at udføre en fuld opladning end en standardopladning.

Hvis et fuldt opladet batteri sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere, at opladningen er afsluttet.

1. Hvis ladelampen ikke tænder straks, efter at opladeren er tilsluttet en stikkontakt, eller hvis lampen ikke slukker efter en standardopladning, så send henvendelse til en autoriseret forhandler.

BEMÆRK:

Når man vil oplade et koldt batteri (under 5°C (41°F)) i et varmt rum, så anbring batteriet i rummet mindst en time, så dets temperatur kan komme på niveau med rummets, inden det oplades. I modsat fald er det ikke sikkert, at batteripakningen vil blive helt opladet. Lad opladeren køle ned ved genopladning af flere end to batterier efter hinanden. - Sæt ikke fingre ind i kontaktafbningen, når ladeaggregatet holdes i hænderne eller flyttes.

ADVARSEL:

Anvend ikke strøm fra en generator på en motor. Tildæk ikke ventilationshullerne på ladeaggregatet og på batteripakken. - Tag opladerens stik ud af strømkilden, når den ikke er i brug.

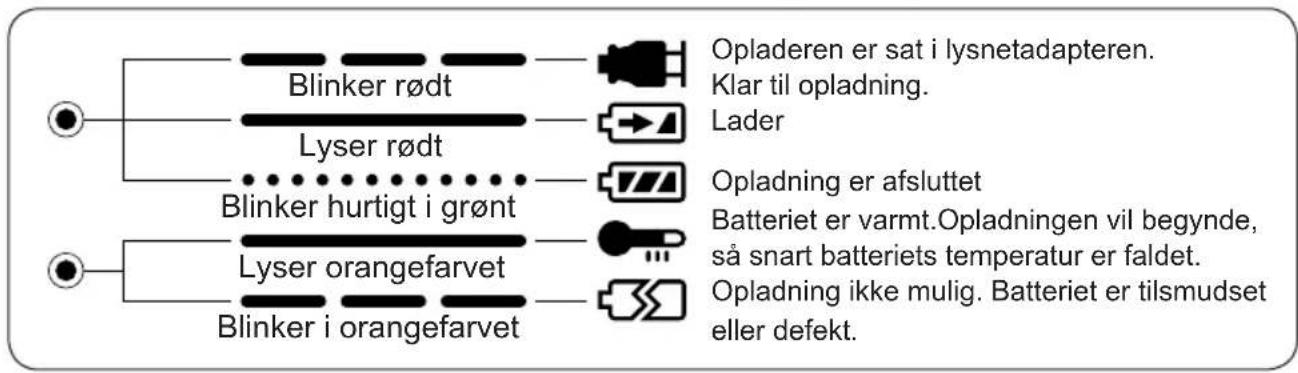

IV. BETYDNINGEN AF LAMPERNE

V. EKSTRATILBEHØR

Anvend kun bits, der passer til størrelsen af borepatronen.

MAX. ANBEFALEDE KAPACITETER

EY6450 MATERIALE / FORHOLD			HASTIGHED
Iskruning	Træskrue 4,2 mm (3/16") × 75 mm (3") HØJ
	Selpboreskrue	Ø 3 mm (1/8")× 13 mm (1/2") SPC t = 1,6 mm (1/1)	6")HØJ
Boring	Træ 50 mm (2") Gul fyr t = 38 mm (1-1/2") LAV
	Metal Ø 13 mm (1/2") SPC t = 1,6 mm (1/16") HØJ

VI. SPECIFIKATIONER

HOVEDAPPARAT

Model EY6450
Motor DC Motor 18 V
Ubelastet hastighed	Lav 70 ~ 430 /min (rpm)
	Høj 240	~ 1500 /min (rpm)
Kapacitet, borepatron		Ø 0,5 ~ Ø 13 mm (0 ~ 1/2")
Max. Drejningsmoment	Lav	36 Nm, (367 kgf-cm, 319 in-lbs)
	Høj	9,5 Nm, (97 kgf-cm, 84 in-lbs)
Koblingstrin	Trin1-15	Ca. 2 Nm (20 kg-cm, 18 in-lbs.) ~ 12 Nm (122 kg-cm, 106 in-lbs.)
	<\(\sim\)	Til kraftig iskruning og boring.
Total længde		250 mm (9-13/16")
Vægt (inkl. batteripakning)		2,6 kg, (5,7 lbs)

BATTERI

Model	EY9251
Akkumulator	Ni-MH batteri
Batterispænding	18 V DC (1,2 V × 15 celler)

BATTERIOPLADER

Model EY0110
Elektriske Specifikationer		Se mærkepladen på undersiden af opladeapparatet.
Vægt 0,78 k		g, (1,72 lbs)
Opladningstid		7,2V 9,6	V 12V 15,6V	18V 24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168	EY9106	EY9117
		30 min.	30 min.	60 min.
	3,0Ah			EY9200	EY9230	EY9210
				45 min.	90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.	65 min.

BEMÆRK: Denne oversigt kan inkludere modeller, der ikke findes i dit område. Se venligst i kataloget.

Opbevar boret i boreholderen, når det ikke er i brug.

1. Hvis ikke ladelampen tænder med det samme, når laderen tilsluttes, eller hvis den ikke slukker efter normal ladetid, skal du kontakte en autoriseret forhandler, som kan give dig råd.

BEMÆRK:

• Ved opladning af et koldt batteri (under 5°C (41°F)) på et varmt sted, lad batteriet stå der og vent i over en time for at varme batteriet op til den rigtige temperatur. Ellers kan det ske, at batteriet ikke lades helt op. Køl laderen ned, når der lades mere end to batteripakker efter hinanden.
• Stik ikke fingrene ind i kontakthullet, når du holder laderen eller under andre omstændigheder.

ADVARSEL:
