Tipo di prodotto	Trapano e avvitatore a batteria
Marca e modello	Panasonic EY6450
Dimensioni (esterne)	250 mm (9-13/16")
Peso (con batteria)	2,6 kg (5,7 lbs)
Alimentazione	Batteria Ni-MH 18 V (modello EY9251)
Motore	Motore CC 18 V
Velocità a vuoto (bassa velocità)	70 ~ 430 giri/min
Velocità a vuoto (alta velocità)	240 ~ 1500 giri/min
Capacità del mandrino	ø 0,5 ~ ø 13 mm
Coppia massima (bassa velocità)	36 Nm (367 kgf·cm)
Coppia massima (alta velocità)	9,5 Nm (97 kgf·cm)
Regolazioni di coppia (frizione)	15 livelli (2 Nm ~ 12 Nm)
Capacità di foratura max (legno)	ø 50 mm
Capacità di foratura max (metallo)	ø 13 mm
Capacità di avvitatura (viti per legno)	ø 4,2 mm x 75 mm
Funzione cacciavite manuale	Fino a 22,6 Nm (grilletto libero)
Tipo di caricabatteria	EY0110 (vedi targa per tensione)
Durata di carica tipica	55 min (per batteria 3,5 Ah)
Manutenzione	Pulire con un panno asciutto e pulito; non utilizzare acqua né solventi
Caratteristiche di sicurezza	Impugnatura ausiliaria, inversione di senso, blocco interruttore, freno, protezione da sovraccarichi
Riparabilità	Vite del mandrino accessibile per regolazione; batteria e caricabatteria sostituibili

Domande frequenti - EY6450 PANASONIC

Come fissare una punta sul trapano Panasonic EY6450?

Inserire la punta nel mandrino senza chiave, quindi ruotare l'anello di serramento in senso orario (visto dal davanti) fino a non sentire più clic. L'utensile è dotato di un mandrino automatico che non necessita di chiave.

Come rimuovere una punta?

Ruotare l'anello di serramento in senso antiorario (visto dal davanti) e rimuovere la punta. Assicurarsi che la leva di inversione sia in posizione centrale (blocco) prima di qualsiasi operazione.

Come regolare la coppia di serraggio?

Ruotare l'anello di regolazione della coppia su uno dei 15 scatti disponibili. Testare la regolazione prima dell'uso. La coppia aumenta progressivamente dal livello 1 (circa 2 Nm) al livello 15 (circa 12 Nm).

Come cambiare la velocità di rotazione?

Utilizzare il selettore di velocità (LOW-HIGH) situato sull'utensile. Non azionarlo mai quando il grilletto è premuto. Bassa velocità (70-430 giri/min) per lavori di forza, alta velocità (240-1500 giri/min) per foratura rapida.

Come invertire il senso di rotazione?

Spingere la leva di inversione marcia avanti/indietro nella direzione desiderata. Azionarla solo quando il mandrino è completamente fermo. La posizione centrale blocca l'interruttore.

Come ricaricare la batteria Ni-MH?

Collegare il caricabatteria EY0110 a una presa di corrente. Inserire la batteria nel caricabatteria. La spia verde lampeggia rapidamente al termine della carica. Se la batteria è calda, la spia arancione rimane accesa fino al raffreddamento.

Cosa fare se la punta si blocca durante la foratura?

Rilasciare immediatamente il grilletto per evitare un sovraccarico. Utilizzare l'inversione di senso per sbloccare la punta in rotazione inversa. Se necessario, rimuovere la batteria e sbloccare manualmente.

Come utilizzare la funzione cacciavite manuale?

L'utensile può essere utilizzato come un cacciavite manuale quando il grilletto è libero. Bloccare una punta di avvitatura nel mandrino, quindi girare manualmente. La coppia manuale massima è di 22,6 Nm.

Quali sono le precauzioni di sicurezza importanti?

Utilizzare sempre l'impugnatura ausiliaria fornita. Non toccare il mandrino o le parti metalliche durante la foratura di muri (rischio di cavi elettrici). Indossare protezioni per le orecchie in caso di uso prolungato. Non coprire le aperture di ventilazione.

Come effettuare la manutenzione del trapano?

Pulire l'utensile con un panno asciutto e pulito. Non utilizzare acqua né solventi. Riporlo in un luogo asciutto. Per le batterie, ricaricarle completamente prima della conservazione ed evitare temperature estreme.

MANUALE UTENTE EY6450 PANASONIC

Trapano e cacciavite a filo

Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per uso futuro.

Leggere il libretto "Istruzioni di sicurezza" e quanto segue prima dell'uso.

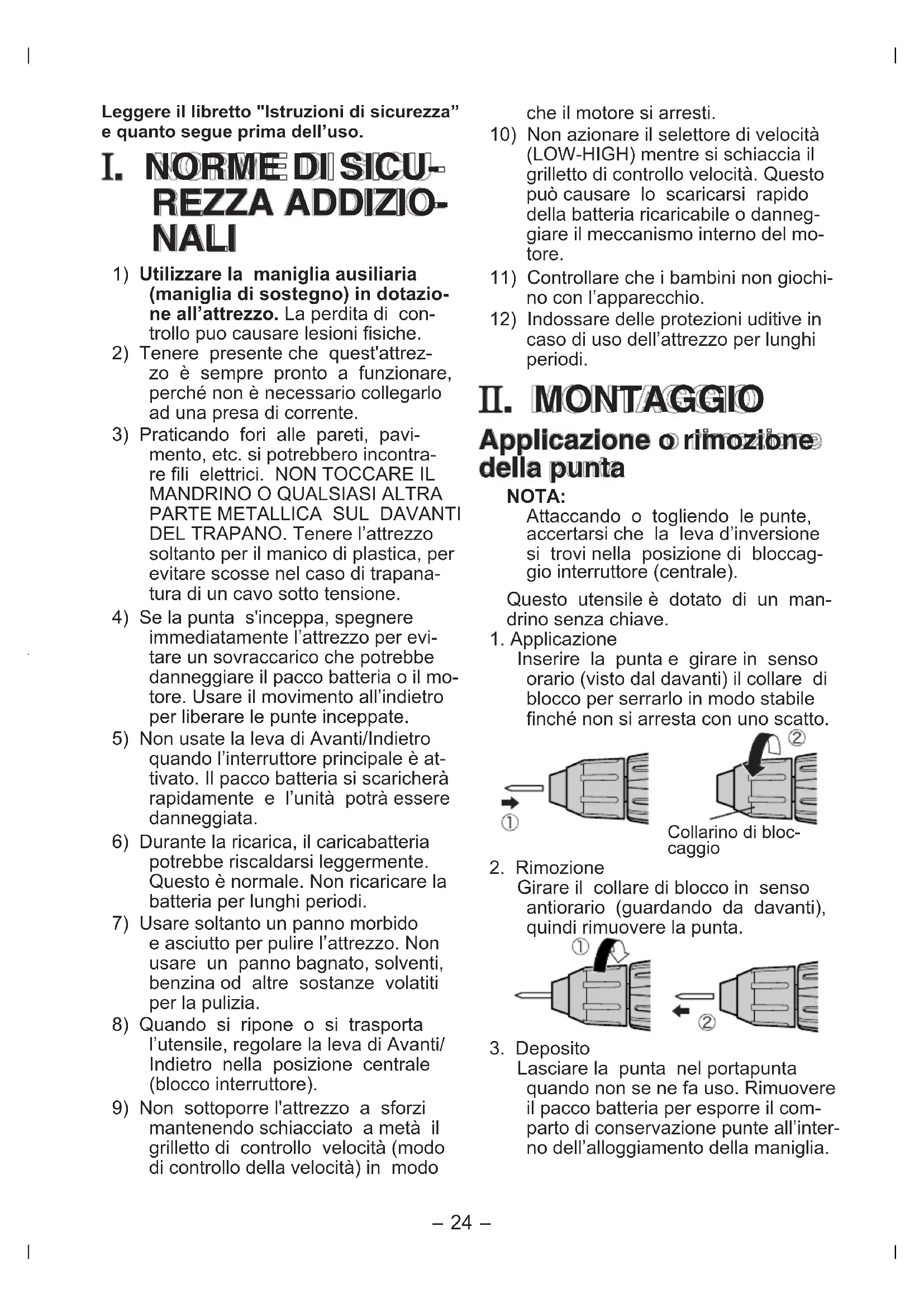

I. NORME DI SICUREZZA ADDIZIONALI

1) Utilizzare la maniglia ausiliaria (maniglia di sostegno) in dotazione all'attrezzo. La perdita di controllo può causare lesioni fisiche. 2) Tenere presente che quest'attrezzo è sempre pronto a funzionare, perché non è necessario collegarlo ad una presa di corrente. 3) Praticando fori alle pareti, pavimento, ecc. si potrebbero incontrare fili elettrici. NON TOCCARE IL MANDRINO O QUALSIASI ALTRA PARTE METALLICA SUL DAVANTI DEL TRAPANO. Tenere l'attrezzo solo per il manico di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione. 4) Se la punta s'inceppa, spegnere immediatamente l'attrezzo per evitare un sovraccarico che potrebbe danneggiare il pacco batteria o il motore. Usare il movimento all'indietro per liberare le punte inceppate. 5) Non usare la leva di Avanti/Indietro quando l'interruttore principale è attivato. Il pacco batteria si scaricherà rapidamente e l'unità potrà essere danneggiata. 6) Durante la ricarica, il caricabatteria potrebbe riscaldarsi leggermente. Questo è normale. Non ricaricare la batteria per lunghi periodi. 7) Usare solo un panno morbido e asciutto per pulire l'attrezzo. Non usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia. 8) Quando si ripone o si trasporta l'utensile, regolare la leva di Avanti/Indietro nella posizione centrale (blocco interruttore). 9) Non sottoporre l'attrezzo a sforzi mantenendo schiacciato a metà il grilletto di controllo velocità (modo di controllo della velocità) in modo

che il motore si arresti.

10) Non azionare il selettore di velocità (LOW-HIGH) mentre si schiaccia il grilletto di controllo velocità. Questo può causare lo scaricarsi rapido della batteria ricaricabile o danneggiare il meccanismo interno del motore. 11) Controllare che i bambini non giochino con l'apparecchio. 12) Indossare delle protezioni uditive in caso di uso dell'attrezzo per lunghi periodi.

II. MONTAGGIO

Applicazione o rimozione della punta

NOTA:

Attaccando o togliendo le punte, accertarsi che la leva d'inversione si trovi nella posizione di bloccaggio interruttore (centrale).

Questo utensile è dotato di un mandrino alla chiave.

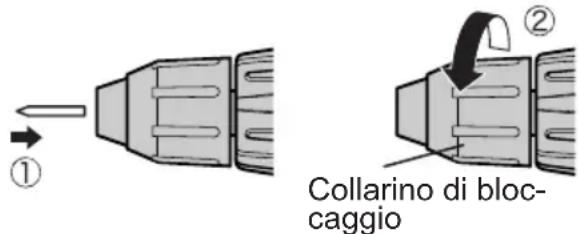

1. Applicazione

Inserire la punta e girare in senso orario (visto dal davanti) il collare di blocco per serrarlo in modo stabile finché non si arresta con uno scatto.

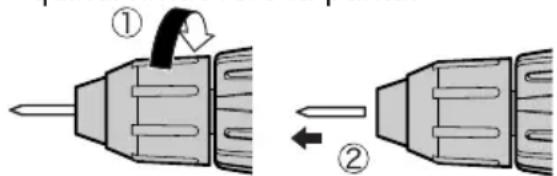

2. Rimozione

Girare il collare di blocco in senso antiorario (guardando da davanti), quando si rimuove la punta.

3. Deposito

Lasciare la punta nel portapunta quando non se ne fa uso. Rimuovere il pacco batteria per esporre il comparto di conservazione punte all'interno dell'alloggiamento della maniglia.

Si possono riporre qui punte di fino a 50 mm di lunghezza.

NOTA:

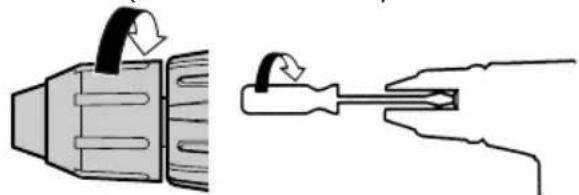

Se il mandrino ha un gioco eccessivo, fissare il trapano in posizione e aprire le ganasse del mandrino ruotando il collare di blocco, poi serrare la vite (sinistrorsa) con un cacciavite girandola in senso antiorario (visto dal davanti).

Applicazione o rimozione del pacco batteria

1. Per applicare il pacco batteria: inserire il pacco batteria. Scatta in posizione quando è applicato correttamente.
2. Per rimuovere il pacco batteria: premere i pulsanti sui lati del pacco batteria. Far scorrere il pacco batteria fuori dal corpo dell'utensile.

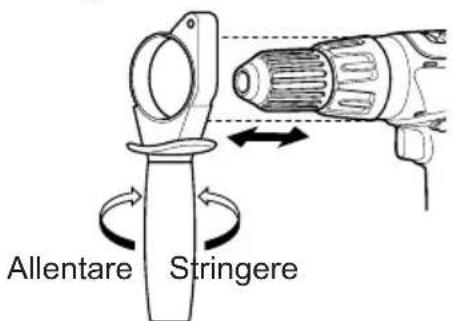

Maniglia di sostegno

Collocare la maniglia di sostegno nella posizione preferita e stringere la maniglia in modo ben saldo.

Rimuovere il manico quando si ripone l'attrezzo nella custodia.

III. FUNZIONAMENTO Funzionamento dell'interruttore

1. La velocità aumenta proporzionalmente all'ammontare della pressione applicata al grilletto. Premere con delicatezza sul grilletto all'inizio del lavoro, per avviare lentamente l'attrezzo. L'attrezzo è dotato di un controllo elettronico a reazione che fornisce una torsione alta anche a bassa velocità. 3. Il freno viene attivato quando il grilletto viene rilasciato e il motore si ferma immediatamente.

NOTA:

Quando il freno entra in azione, si potrebbe sentire un rumore. Questo è normale.

Funzionamento della leva Avanti/Indietro

(Avanzamento, blocco interruttore, inversione)

ATTENZIONE:

Non usare la leva di avanti/indietro fino a che il mandrino non si è fermato completamente. Uno spostamento durante la rotazione del mandrino può danneggiare l'utensile.

Uso dell'interruttore di rotazione in avanti

1. Spingere la leva per la rotazione in avanti.
2. Premere leggermente il grilletto interruttore per avviare lentamente l'utensile.
3. La velocità aumenta quanto più si preme il grilletto per un serraggio di viti e una trapanatura efficienti. Il freno si attiva e il mandrino si ferma immediatamente quando si rilascia il grilletto.
4. Dopo l'uso, riportare la leva alla posizione centrale (blocco interruttore).

Uso dell'interruttore di rotazione indietro

1. Spingere la leva per la rotazione indietro. Controllare la direzione di rotazione prima dell'uso.
2. Premere leggermente il grilletto interruttore per avviare lentamente l'utensile.
3. Dopo l'uso, riportare la leva alla posizione centrale (blocco interruttore).

Impostazione della coppia della frizione

Regolare la coppia su una delle 15 impostazioni disponibili o sulla posizione "a seconda del lavoro da eseguire".

ATTENZIONE:

Collaudare l'impostazione prima di procedere al lavoro effettivo.

Impostare la scala su quel simbolo

Selezione della velocità

Scegliere una velocità bassa o alta secondo il tipo d'impiego.

Più si tira il grilletto di controllo della velocità e più alta sarà la velocità.

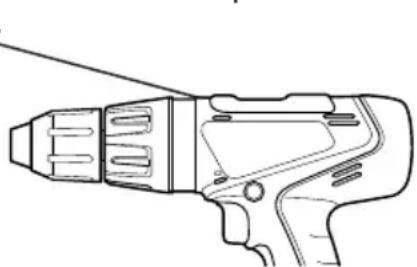

ATTENZIONE:

• Controllare il selettore della velocità prima dell'uso dell'attrezzo.
• Usare a bassa velocità quando occorre una forza elevata durante il funzionamento. (L'uso ad alta velocità quando occorre applicare una forza elevata può provocare la rottura del motore). Non azionare il selettore di velocità (LOW-HIGH) mentre si preme il grilletto di controllo velocità. Questo può causare lo scaricarsi rapido della batteria ricaricabile o danneggiare il meccanismo interno del motore.
• Vedere supplemento per "SELEZIONE VELOCITÀ CONSIGLIATE".

NOTA:

Quando il freno si attiva, si può sentire il suono di frenata. Questo suono indica che il blocco punta ha ingranato.

ATTENZIONE:

• Per evitare che la temperatura di superficie dello strumento aumenti eccessivamente, non usatelo in maniera continuata con due o più pacchi batteria. Lo strumento deve

raffreddarsi prima di sostituire il pacco batteria.

Non ostruite i fori di ventilazione ai lati dello strumento durante l'uso. Altrimenti l'apparecchio potrebbe surriscaldarsi e danneggiarsi. Non sforzare l'utensile (motore). Questo può causare danni all'utensile. - Usate l'apparecchio in modo tale che l'aria che fuoriesce dai fori di ventilazione non sia in diretto contatto con la vostra pelle. Altrimenti vi potreste bruciare. - Quando si usa un pacco batteria Ni-MH, assicurarsi che il luogo di lavoro sia ben ventilato.

Funzioni di bloccaggio della punta

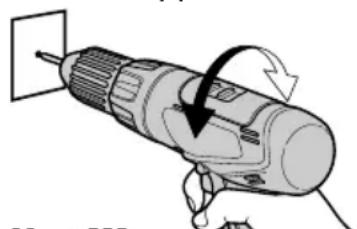

1. Senza esercitare pressione sul grilletto e con l'inserimento di una punta a forma di cacciavite, l'attrezzo può essere usato come un cacciavite manuale. (fino a 22,6 Nm, 230 kgf-cm, 199 in-lbs).

Si potrà percepire un po' di gioco nel mandrino, ma quello non deve essere considerato un difetto.

1. Questa funzione è utile quando si devono serrare delle viti che richiedono una torsione superiore a quella massima ottenibile con il cacciavite (posizione sulla frizione), per verificare il serraggio di una vite o per allentare una vite troppo stretta.

Per l'utilizzo appropriato del pacco batteria

Ricaricare la batteria Ni-MH completamente prima di metterla via per assicurare una lunga durata.

La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F).

Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare

correttamente.

Ricaricate la batteria completamente per un suo uso corretto.

Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'altro.

Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.

Quando si usano batterie Ni-MH assicurarsi che il luogo di lavoro sia ben ventilato.

Durata del pacco batteria

Le pile ricaricabili possiedono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

NOTA:

L'uso in condizioni ambientali estremamente calde o fredde riduce la capacità di funzionamento della carica.

Riciclaggio delle batterie

ATTENZIONE:

• Per la salvaguardia dell'ambiente e il riciclaggio dei materiali, gettarle via negli appositi contenitori predisposti dall'ente preposto alla raccolta dei rifiuti, se presente nel proprio paese.

Caricamento

NOTA:

Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità.

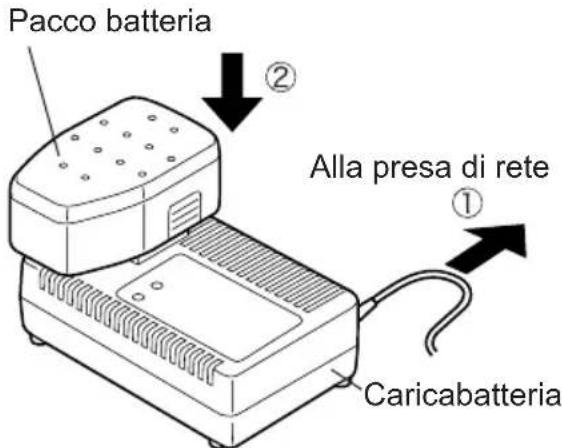

Caricabatteria (EY0110)

1. Collegare il caricatore alla presa di corrente.

NOTA:

L'inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma quello non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel carica-batteria.

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante).

La spia arancione d'attesa rimane accesa finché il carica-batteria non diventa freddo. La ricarica comincia poi automaticamente.

1. Quando la ricarica è stata completata, la spia di ricarica comincerà a lampeggiare rapidamente con il colore verde.
2. Qualora il gruppo batteria sia eccessivamente freddo o non sia stato utilizzato per un lungo periodo di tempo, la spia di ricarica si accende. In questo caso la ricarica protettiva richiede più tempo rispetto alla normale ricarica della batteria.

Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatterie, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.

1. Se la spia di caricamento non si accende immediatamente dopo aver collegato il carica-batteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato.

NOTA:

• Per caricare un pacco batteria freddo (al di sotto di 5°C (41°F) ) in un luogo

Per caricare un pacco batteria freddo (al di sotto di 5°C (41°F)) in un luogo caldo, lasciare il pacco batteria nel locale per un'ora per permettere allo stesso di raggiungere la temperatura ambiente. Altrimenti il gruppo batteria potrebbe non essere completamente ricaricato.

• Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente. Non infilate le dita nel foro di contatto per tenere in mano il carica-batterie o altri scopi.

ATTENZIONE:

Non usate l'energia fornita da un generatore a motore. Non coprite le prese d'aria di carica-batterie e gruppo batterie. - Scollegare il caricatore quando non è usato.

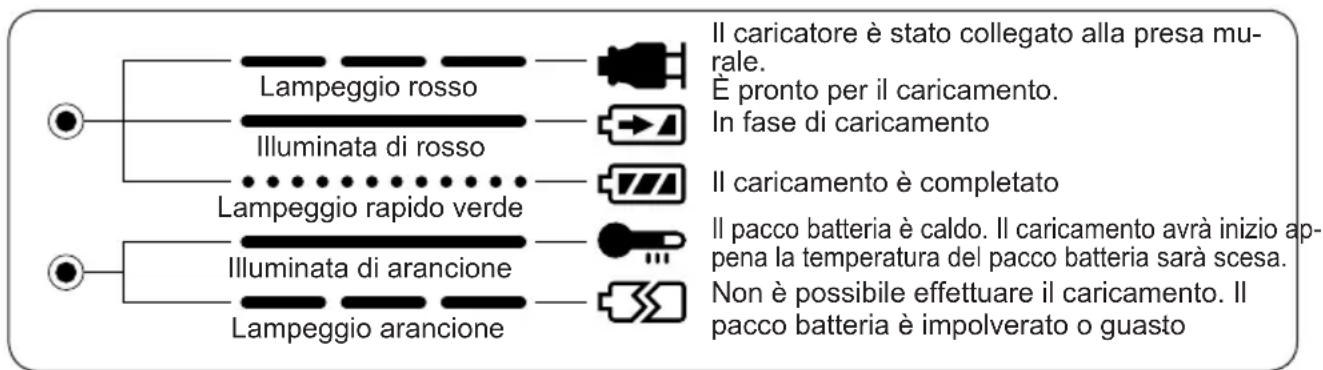

IV. INDICAZIONI DELLE SPIE

V. ACCESSORI

Usare solo punte adatte alle dimensioni del mandrino del trapano.

CAPACITÀ MASSIME CONSIGLIATE

EY6450 MATERIALIA/CONDIZIONE VELOCITÀ
Avvitamento viti	Viti da legno 0 4,2 mm (3/16") × 75 mm (3") ALTA
	Viti autofilettanti	Ø 3 mm (1/8")× 13 mm (1/2") SPC t = 1,6 mm (1/1)	6") ALTA
Trapanatura	Legno 0 50 mm (2") Pino giallo t = 38 mm (1-1/2") BASSA
	Metallo 0 13 mm (1/2") SPC t = 1,6 mm (1/16") ALTA

VI. DATI TECNICI

UNITÀ PRINCIPALE

Modello EY6450
Motore Motore CC 18 V
Velocitàswana carico	Bassa 70 ~ 430 /min (rpm)
	Alta 240 ~ 1500 /min (rpm)
Capacità mandrinoø 0,5~ø 13 mm (0 ~ 1/2")
Coppia massima	Bassa 36 Nm, (367 k gf-cm, 319 in-lbs)
	Alta 9,5 Nm, (97 k gf-cm, 84 in-lbs)
Fase dell'innesto	Fasi Circa 2 Nm (20 kg-cm, 18 in-lbs.) ~ 12 Nm (122 kg-cm, 106 in-lbs.)
	1-15 Per un avvitamento e una trapanatura potenti
Lunghezza totale 250 mm (9-13/16")
Peso (con batteria) 2,6 k g, (5,7 lbs)

PACCO BATTERIA

Modello EY9251
Batteria di accumulatori Batteria Ni-MH
Tensione della batteria 18 V CC (1,2 V × 15 Zellen)

CARICA-BATTERIA

Modello		EY0110
Valori elettrici nominali		Vedere la targhetta sulla parte Bassa del caricatore.
Peso		0,78 kg, (1,72 lbs)
Tempo di caricamento		7,2V	9,6 V	12V	15,6V	18V	24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168		EY9106	EY9136		EY9117
		30 min.		30 min.			60 min.
	3,0Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo.
