EY6450 - Pora PANASONIC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkuporakone ja ruuvinväännin
Merkki ja malli	Panasonic EY6450
Mitat (kokonaispituus)	250 mm (9-13/16")
Paino (akun kanssa)	2,6 kg (5,7 lbs)
Virtalähde	Ni-MH-akku 18 V (malli EY9251)
Moottori	DC-moottori 18 V
Kuormittamaton nopeus (pieni nopeus)	70 ~ 430 rpm
Kuormittamaton nopeus (suuri nopeus)	240 ~ 1500 rpm
Istukan kapasiteetti	ø 0,5 ~ ø 13 mm
Maksimivääntö (pieni nopeus)	36 Nm (367 kgf·cm)
Maksimivääntö (suuri nopeus)	9,5 Nm (97 kgf·cm)
Vääntömomentin säädöt (kytkin)	15 tasoa (2 Nm ~ 12 Nm)
Maksimiporaussyvyys (puu)	ø 50 mm
Maksimiporaussyvyys (metalli)	ø 13 mm
Ruuvauskapasiteetti (puuruuvit)	ø 4,2 mm x 75 mm
Käsiruuvinväännintoiminto	Enintään 22,6 Nm (vapaa liipaisin)
Laturin tyyppi	EY0110 (katso jännite arvokilvestä)
Tyypillinen latausaika	55 min (3,5 Ah akulle)
Huolto	Puhdista kuivalla ja puhtaalla liinalla; älä käytä vettä tai liuotinta
Turvaominaisuudet	Lisäkahva, suunnanvaihto, kytkimen lukitus, jarru, ylikuormitussuoja
Korjausmahdollisuus	Istukan ruuvi säädettävissä; akku ja laturi vaihdettavissa

Usein kysytyt kysymykset - EY6450 PANASONIC

Miten kiinnitetään poranterä Panasonic EY6450 -porakoneeseen?

Aseta poranterä avaimettomaan istukkaan ja kierrä kiristysrengasta myötäpäivään (edestä katsottuna), kunnes et enää kuule naksahduksia. Työkalu on varustettu automaattisella istukalla, joka ei tarvitse avainta.

Miten poranterä poistetaan?

Kierrä kiristysrengasta vastapäivään (edestä katsottuna) ja poista poranterä. Varmista ennen käsittelyä, että suunnanvaihtovipu on keskiasennossa (lukitus).

Miten vääntömomentti säädetään?

Kierrä vääntömomentin säätörengas johonkin 15:stä portaasta. Testaa asetus ennen käyttöä. Vääntömomentti kasvaa asteittain tasosta 1 (noin 2 Nm) tasoon 15 (noin 12 Nm).

Miten pyörimisnopeus vaihdetaan?

Käytä työkalussa olevaa nopeusvalitsinta (LOW-HIGH). Älä koskaan käytä sitä, kun liipaisin on painettuna. Pieni nopeus (70-430 rpm) voimakasta työtä varten, suuri nopeus (240-1500 rpm) nopeaa porausta varten.

Miten pyörimissuunta vaihdetaan?

Työnnä eteen-/taaksepäin suunnanvaihtovipu haluttuun suuntaan. Käytä sitä vain, kun istukka on täysin pysähtynyt. Keskiasento lukitsee kytkimen.

Miten Ni-MH-akku ladataan?

Kytke laturi EY0110 pistorasiaan. Aseta akku laturiin. Vihreä merkkivalo vilkkuu nopeasti latauksen päätyttyä. Jos akku on kuuma, oranssi valo palaa, kunnes se jäähtyy.

Mitä tehdä, jos poranterä juuttuu porauksen aikana?

Vapauta liipaisin välittömästi ylikuormituksen välttämiseksi. Käytä suunnanvaihtoa poranterän irrottamiseksi käänteisellä pyörimisellä. Tarvittaessa irrota akku ja irrota se manuaalisesti.

Miten käsiruuvinväännintoimintoa käytetään?

Työkalua voidaan käyttää käsiruuvinvääntimenä, kun liipaisin on vapaa. Lukitse ruuviterä istukkaan ja kierrä käsin. Käsikäytön maksimivääntö on 22,6 Nm.

Mitkä ovat tärkeät turvatoimenpiteet?

Käytä aina mukana toimitettua lisäkahvaa. Älä kosketa istukkaa tai metalliosia porattaessa seiniin (sähköjohdon vaara). Käytä kuulosuojaimia pitkäaikaisessa käytössä. Älä peitä ilmanottoaukkoja.

Miten porakonetta huolletaan?

Puhdista työkalu kuivalla ja puhtaalla liinalla. Älä käytä vettä tai liuotinta. Säilytä kuivassa paikassa. Akut: lataa täyteen ennen varastointia ja vältä äärimmäisiä lämpötiloja.

KÄYTTÖOHJE EY6450 PANASONIC

Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.

Lue turvaohjeet ja seuraa niitä ennen käyttöä.

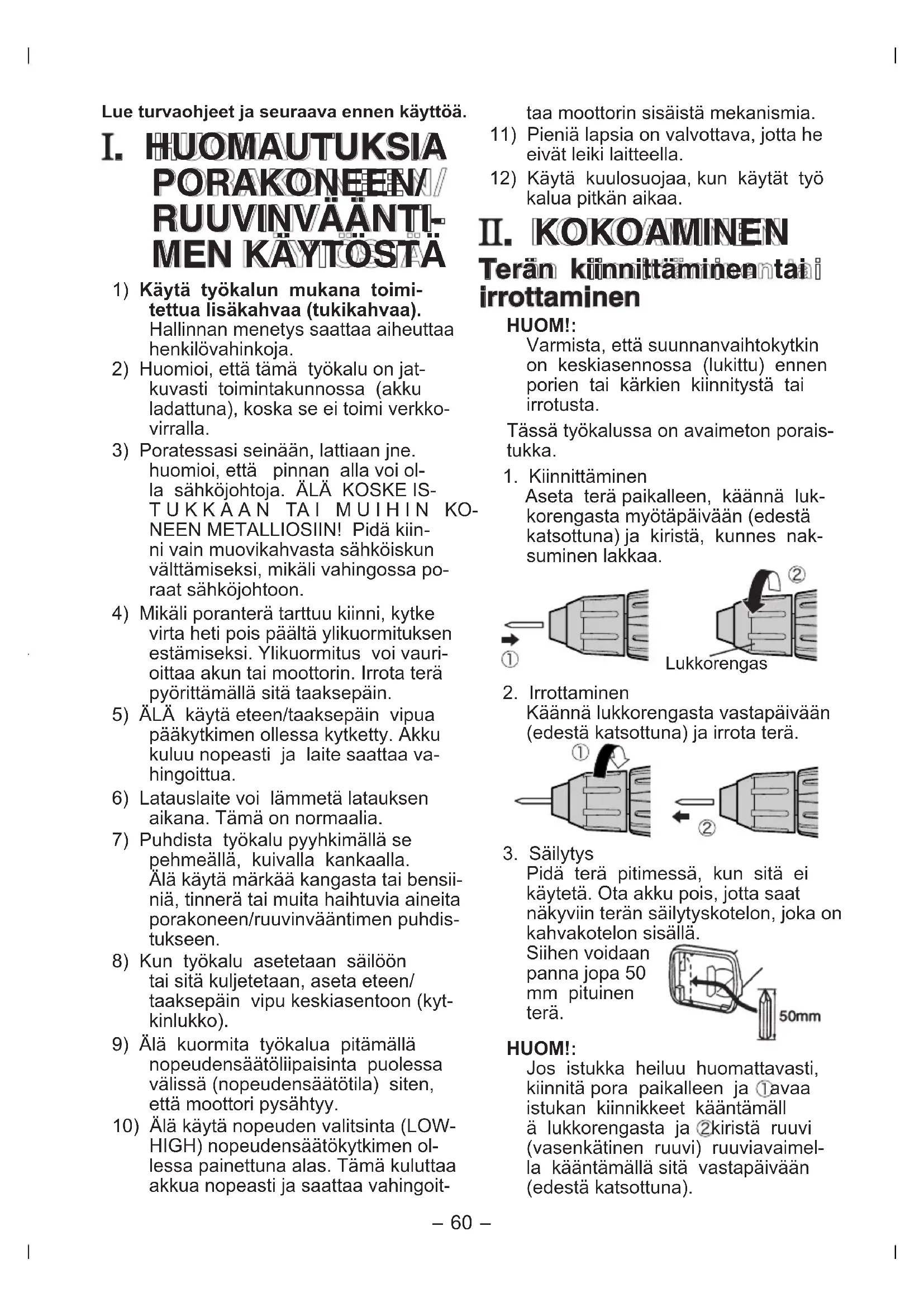

I. HUOMAUTUKSIA PORAKONEEN/RUUVINVÄÄNTIMEN KÄYTÖSTÄ

1) Käytä työkalun mukana toimitettua lisäkahvaa (tukikahvaa). Hallinnan menetys saattaa aiheuttaa henkilövahinkoja. 2) Huomioi, että tämä työkalu on jatkuvasti toimintakunnossa (akku ladattuna), koska se ei toimi verkkovirralla. 3) Poratessasi seinään, lattiaan jne. huomioi, että pinnan alla voi olla sähköjohtoja. ÄLÄ KOSKE ISTUKKAAN TAI MUIHIN KONEEN METALLIOSIIN! Pidä kiinni vain muovikahvasta sähköiskun välttämiseksi, mikäli vahingossa poraat sähköjohtoon. 4) Mikäli poranterä tarttuu kiinni, kytke virta heti pois päältä ylikuormituksen estämiseksi. Ylikuormitus voi vaurioittaa akun tai moottorin. Irrota terä pyörittämällä sitä taaksepäin. 5) ÄLÄ käytä eteen/taaksepäin vipua pääkytkimen ollessa kytketty. Akku kuluu nopeasti ja laite saattaa vahingoittua. 6) Latauslaite voi lämmetä latauksen aikana. Tämä on normaalia. 7) Puhdista työkalu pyyhkimällä se pehmeällä, kuivalla kankaalla. Älä käytä märkää kangasta tai bensiiniä, tinneriä tai muita haihtuvia aineita porakoneen/ruuvinvääntimen puhdistukseen. 8) Kun työkalu asetetaan säilöön tai sitä kuljetetaan, aseta eteen/taaksepäin vipu keskiasentoon (kytkinlukko). 9) Älä kuormita työkalua pitämällä nopeudensäätöliipaisinta puolessa välissä (nopeudensäätötila) siten, että moottori pysähtyy. 10) Älä käytä nopeuden valitsinta (LOW-HIGH) nopeudensäätökytkimen ollessa painettuna alas. Tämä kuluttaa akkua nopeasti ja saattaa vahingoittaa

taa moottorin sisäistä mekanismia.

11) Pieniä lapsia on valvottava, jotta he eivät leiki laitteella. 12) Käytä kuulosuojaa, kun käytät työkalua pitkän aikaa.

II. KOKOAMINEN

Terän kiinnittäminen ja irrottaminen

HUOM!

Varmista, että suunnanvaihtokytkin on keskiasennossa (lukittu) ennen porien tai kärkien kiinnitystä tai irrotusta.

Tässä työkalussa on avaimeton poraistukka.

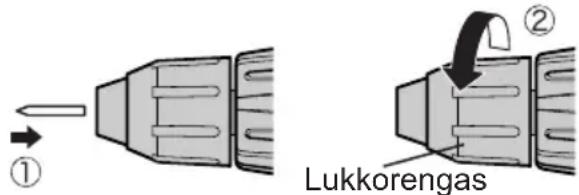

1. Kiinnittäminen

Aseta terä paikalleen, käännä lukkorengasta myötäpäivään (edestä katsottuna) ja kiristä, kunnes naksuminen lakkaa.

2. Irrottaminen

Käännä lukkorengasta vastapäivään (edestä katsottuna) ja irrota terä.

3. Säilytys

Pidä terä pitimessä, kun sitä ei käytetä. Ota akku pois, jotta saat näkyviin terän säilytyskotelon, joka on kahvakotelon sisällä.

Siihen voidaan panna jopa 50 mm pituinen terä.

HUOM!:

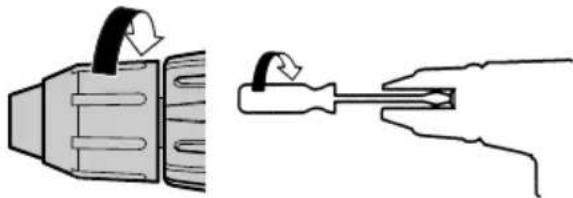

Jos istukka heiluu huomattavasti, kiinnitä pora paikalleen ja ① avaa istukan kiinnikkeet kääntämällä lukkorengasta ja ② kiristä ruuvi (vasenkätinen ruuvi) ruuviavaimella kääntämällä sitä vastapäivään (edestä katsottuna).

Akun kiinnittäminen tai irrottaminen

1. Akun liittäminen: Aseta akku paikalleen. Mennessään paikalleen se napsahtaa, josta saadaan selville, että se on kiinnittynyt lujasti.
2. Akun irrottaminen: Paina akun reunoilla olevia kahta painiketta. Siirrä akku pois työkalusta.

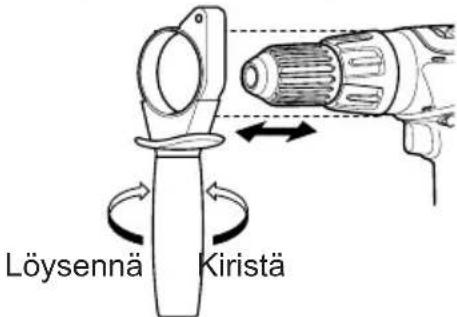

Tukikahva

Aseta tukikahva haluamaasi asentoon ja kiristä kädensija tiukasti.

Ota kahva pois, kun asetat työkalun säilytyskoteloon.

III. TOIMINTA

Toimintakytkin

1. Nopeus suurenee laukaisimen puristusvoiman mukaisesti. Kun aloitat työskentelyn, purista laukaisinta kevyesti, jotta kone alkaa pyöriä hitaasti.
2. Laitteessa on sähköinen takaisinsyöttösäädin, jonka avulla saadaan suuri vääntömomentti pienelläkin nopeudella.
3. Jarru toimii, kun liipaisinkytkin vapautetaan ja moottori sammuu välittömästi.

HUOM!

Kun jarru toimii, jarrutusääni saattaa kuulua. Tämä on normaalia.

Eteen/taaksevivun toiminta

Älä käytä eteenpäin/taaksepäinvipua ennen kuin istukka pysähtyy kokonaan. Vaihto istukan pyörimisen aikana saattaa vahingoittaa työkalua.

Eteenpäin tapahtuvan pyörinnän kytkimen käyttö

1. Paina vipua eteenpäin tapahtuvaa pyörimistä varten.
2. Paina laukaisinkytkintä kevyesti ja käynnistä työkalu hitaasti.
3. Nopeus nousee puristusvoiman mukaisesti ruuvien tehokasta kiinnitystä ja porausta varten. Jarru toimii ja istukka pysähtyy heti, kun laukaisin vapautuu.
4. Aseta kytkin käytön jälkeen keskiasentoon (kytkinlukko).

Taaksepäin tapahtuvan pyörinnän kytkimen käyttö

1. Paina vipua taaksepäin tapahtuvaa pyörimistä varten. Varmista pyörimissuunta ennen käyttöä.
2. Paina laukaisinkytkintä hitaasti, jotta työkalu käynnistyy hitaasti.
3. Aseta kytkin käytön jälkeen takaisin keskiasentoon (kytkinlukko).

Kytkimen vääntömomentin asetus

Valitse työtä varten yksi 15 mahdollisesta asetuksesta tai asento "2".

HUOMAUTUS:

Testaa asetettu momentti ennen käyttöä.

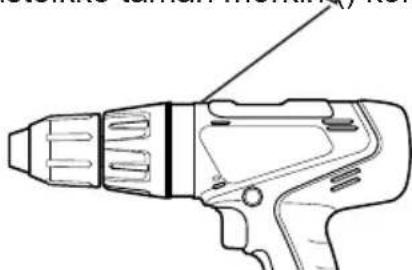

Aseta asteikko tämän merkin() kohdalle.

Nopeuden valinta

Valitse pieni tai suuri nopeus käyttötarkoituksen mukaan

Mitä voimakkaammin nopeudenvalintakytkintä vedetään, sitä suurempi nopeus.

HUOMAUTUS:

Tarkasta nopeudenvalintakytkin ennen käyttöä. Käytä pienellä nopeudella, kun käytön aikana tarvitaan suurta voimaa. (Moottori saattaa rikkoutua, jos konetta käytetään suurella nopeudella suurta voimaa tarvittaessa.) - Älä käytä nopeuden valitsinta (LOW-HIGH) nopeudensäädön ollessa painettuna alas. Tämä kuluttaa akkua nopeasti ja saattaa vahingoittaa moottorin sisäistä mekanismia. * Katso liitettä "SUOSITETUN NOPEUDEN VALINTA".

HUOM!

Kun jarru toimii, jarrutusaani saattaa kuulua. Aani on merkki terän lukon kytkeytymisestä.

HUOMAUTUS:

Vältä laitteen pinnan ylikuumenemista käyttämällä laitetta yhtäjaksoisesti vain yhdellä akkuyksiköllä. Anna laitteen viiletä kunnolla ennen uuden akun vaihtamista. - Älä peitä laitteen sivuilla olevia tuuletusaukkoja käytön aikana. Aukkojen peittäminen voi aiheuttaa toimintahäiriön. - Älä rasita työkalua (moottoria). Laite saattaa vahingoittua. Käytä laitetta niin, että tuuletusaukoista virtaava kuuma ilma ei pääse polttamaan ihoasi. Kun laitetta käytetään Ni-MH-akulla, varmista, että työskentelypaikan ilmanvaihto on hyvä.

Terän lukitustoiminto

1. Kun liipaisinkytkin ei ole kytketty ja ruuvinvääntimen terän ollessa lukittuna paikalleen, laitetta voidaan käyttää käsikäyttöisenä ruuvinvääntimenä (22,6 Nm, 230 kgfcm, 199 in-lbs).

Istukassa on hieman välyyttä, mutta se ei ole oire viasta.

1. Tämä toiminto on kätevä sellaisten ruuvien kiristykseen, jotka vaativat enemmän vääntövoimaa kuin vääntimen suurin kiristysmomentti (asento kytkimessä), ruuvin kireyden tarkastukseen tai erittäin tiukan ruuvin poistoon.

Paristojen tarkoituksenmukaista käyttöä varten Ni-MH-akkuyksikkö (EY9251)

Lataa Ni-MH-akku täyteen toimintatehoon ennen varastointia varmistuaksesi akun mahdollisimman pitkästä käyttöiästä.

Käyttöympäristö: 0°C (32°F) - 40°C (104°F) .

Jos akkuyksikköä käytetään alle 0°C (32°F) lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä. Lataa tällöin akkua riittävän pitkään, jotta se toimii taas normaalisti.

Kun akkua ei käytetä, pidä se poissa metalliesineiden kuten paperikiinnittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden lähettyviltä, jotka saattavat aiheuttaa liitännän liittimestä toiseen.

Akkuliittimien saattaminen oikosulkuun saattaa aiheuttaa kipinöitä, palovammoja tai tulipalon.

Kun käytät Ni-MH-akkua, varmista, että paikassa on hyvä ilmanvaihto.

Akun kestoikä

Kestoikä on lyhyempi, jos lataustapahtuu useammin, ja olosuhteet saattavat vaikuttaa kestoikään.

Jos käyttöikä on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen.

HUOM!

Kun työkalua käytetään erittäin kylmissä tai kuumissa olosuhteissa, yksi lataus kestää lyhyemmän ajan.

Akkujen kierrätys

HUOM:

Ympäristön suojelua ja materiaalien kierrätystä silmällä pitäen on varmistettava, että akku toimitetaan käytön lopussa asianmukaiseen jätteiden käsittelykeskukseen.

Lataus

HUOM!

Kun lataat akkupakettia ensimmäistä kertaa tai pitkällisen säilytyksen jälkeen, lataa sitä noin 24 tunnin ajan, jotta akkujen koko kapasiteetti saadaan käyttöön.

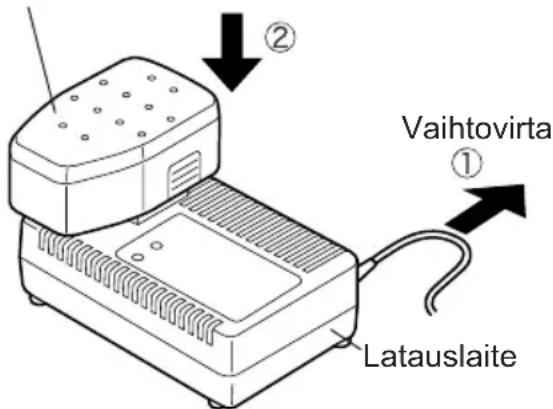

Latauslaite (EY0110)

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOM!

Kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

1. Paina akku mahdollisimman syvälle latauslaitteeseen.

Akku

1. Latauksen merkkivalo palaa latauksen aikana. Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.

Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy. Lataus alkaa sitten automaattisesti. Latausta ei myöskään tapahdu, mikäli latauslaitteen tai akun liittimet ovat pölyiset tai akku on viallinen, jolloin oranssi merkkivalo syttyy.

1. Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.
2. Jos latauslamppu palaa, kun akku on liian kylmä tai kun sitä ei ole käytetty pitkään aikaan, akun latautuminen täyteen kestää kauemmin kuin tavallisesti.
3. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu saattaa vilkkua nopeasti, mikä tarkoittaa, että lataus on valmis.
4. Jos latauslamppu ei syty välittömästi sen jälkeen, kun laturi on kytketty pistorasiaan tai jos lamppu ei sammu normaalin latausajan kuluttua, pyydä neuvoa valtuutetulta jälleenmyyjältä.

HUOM!

Kun kylmää akkua (alle 5 °C (41 °F)) ladataan lämpimässä paikassa, jätä akku paikkaan ja odota yli tunnin, jotta akku lämpenee ympäristön lämpötilan tasolle. Muuten akku ei lataudu kokonaan. - Anna akun jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin. - Älä missään tapauksessa työnnä sormiasi latauspesään.

HUOMAUTUS:

• Älä käytä moottorin generaattoria virtalähteenä.
• Älä peitä laturin tai akkuyksikön tuuletusaukkoja.
• Irrota laturi sähköverkosta, kun sitä ei käytetä.

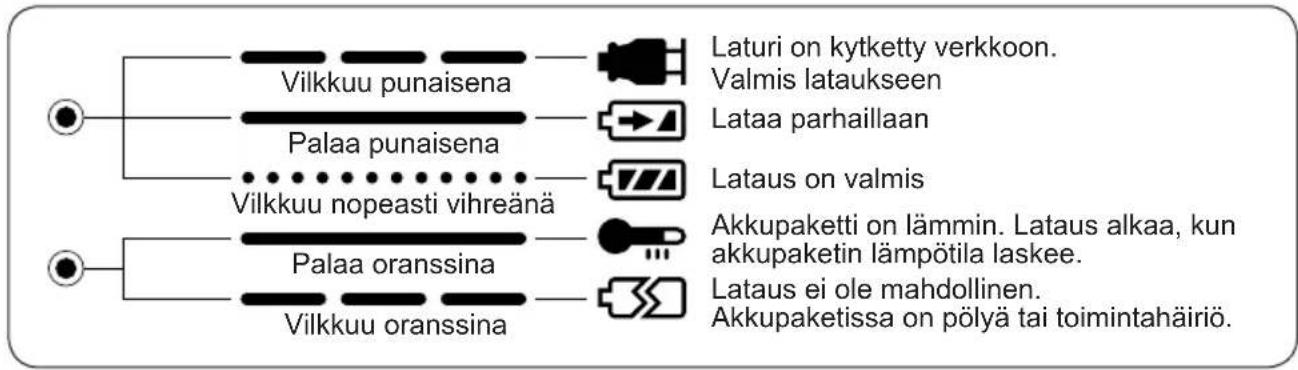

IV. MERKKIVALOT

V. VARUSTEET

Käytä vain sellaisia teriä, joiden koko sopii poran istukalle.

SUURIMMAT SUOSITETUT KAPASITEETIT

EY6450 MATERIAL / OLOSUH		TEET NOPEUS
Ruuvaus	Puuruuvi 0 4,2 mm	(3/16") × 75 mm (3") SUURI
	Itseporautuva ruuvi	Ø 3 mm (1/8")× 13 mm (1/2") SPC t = 1,6 mm (1/1)	6"\\(UURI
Poraus	Puu	Ø 50 mm (2") Keltainen mänty t = 38 mm (1-1/2") PIENI
	Metalli Ø 13 mm (1/2")	SPC t = 1,6 mm (1/16")	SUURI

VI. TEKNISET TIEDOT

PÄÄLAITE

Malli EY6450
Moottori Tasavirtamoottori 18 V
Nopeus ilmankuormaa	Matala 70 ~ 430 /min (rpm)
	Korkea	240 ~ 1500 /min (rpm)
Istukan kapasiteetti		Ø 0,5 ~ Ø 13 mm (0 ~ 1/2")
Suurinkiristysmomentti	Matala	36 Nm, (367 kgf-cm, 319 in-lbs)
	Korkea	9,5 Nm, (97 kgf-cm, 84 in-lbs)
Maksimi kiris-tysmomentti	Kytkimen tila1-15	Noin 2 Nm (20 kg-cm, 18 in-lbs.) ~12 Nm (122 kg-cm, 106 in-lbs.)
	<\supset	Suuritehoinen ruuvinvääntö ja poraus.
Kokonaispituus		250 mm (9-13/16")
Paino (akku mukaan luettuna)		2,6 kg, (5,7 lbs)

AKKUPAKETTI

Malli	EY9251
Akun säilytys	Ni-MH-akku
Akun jännite	18 V DC (1,2 V × 15 kennoa)

AKKULATURI

Malli EY0110
Sähköarvot Katso laturin		pohjassa olevaa arvokilpeä.
Paino 0,78 k		g, (1,72 lbs)
Latausaika		7,2V 9,6	V 12V 15,6V	18V 24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168	EY9106	EY9136	EY9117
		30 min.	30 min.	60 min.
	3,0Ah			EY9200	EY9230	EY9210
				45 min.	90 min.
	3,5Ah			EY9201	EY9231	EY9215
				55 min.	65 min.

HUOM!: Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suomessa. Katso tarkemmat tiedot esitteestä.
