Produkttype	Batteridrevet bor- og skrutrekker
Merke og modell	Panasonic EY6450
Dimensjoner (totalt)	250 mm (9-13/16")
Vekt (med batteri)	2,6 kg (5,7 lbs)
Strømforsyning	Ni-MH batteri 18 V (modell EY9251)
Motor	DC-motor 18 V
Tomgangshastighet (lav hastighet)	70 ~ 430 o/min
Tomgangshastighet (høy hastighet)	240 ~ 1500 o/min
Chuckkapasitet	ø 0,5 ~ ø 13 mm
Maks dreiemoment (lav hastighet)	36 Nm (367 kgf·cm)
Maks dreiemoment (høy hastighet)	9,5 Nm (97 kgf·cm)
Dreiemomentinnstillinger (clutch)	15 trinn (2 Nm ~ 12 Nm)
Maks borekapasitet (tre)	ø 50 mm
Maks borekapasitet (metall)	ø 13 mm
Skruekapasitet (treskruer)	ø 4,2 mm x 75 mm
Manuell skrutrekkerfunksjon	Opptil 22,6 Nm (avtrekker fri)
Lader type	EY0110 (se merke for spenning)
Typisk ladetid	55 min (for batteri 3,5 Ah)
Vedlikehold	Rengjør med en tørr, ren klut; ikke bruk vann eller løsemidler
Sikkerhetsfunksjoner	Ekstra håndtak, retningsomkobling, avtrekkerlås, brems, overbelastningsbeskyttelse
Reparerbarhet	Chuckens skrue tilgjengelig for justering; batteri og lader utskiftbare

Ofte stilte spørsmål - EY6450 PANASONIC

Hvordan sette inn et bor i Panasonic EY6450?

Sett inn boret i chucken uten nøkkel, drei deretter spennringen med klokken (sett forfra) til du ikke hører flere klikk. Verktøyet har en automatisk chuck som ikke krever nøkkel.

Hvordan fjerne et bor?

Drei spennringen mot klokken (sett forfra) og trekk ut boret. Forsikre deg om at reversspaken er i midtstilling (låst) før du utfører noen manipulasjon.

Hvordan justere tiltrekkingsmomentet?

Drei momentjusteringsringen til ett av de 15 trinnene. Test innstillingen før bruk. Momentet øker gradvis fra nivå 1 (ca. 2 Nm) til nivå 15 (ca. 12 Nm).

Hvordan endre rotasjonshastigheten?

Bruk hastighetsvelgeren (LOW-HIGH) på verktøyet. Aktiver den aldri når avtrekkeren er trykt inn. Lav hastighet (70-430 o/min) for kraftkrevende arbeid, høy hastighet (240-1500 o/min) for rask boring.

Hvordan reversere rotasjonsretningen?

Skyv fremover/bakover-spaken i ønsket retning. Aktiver den kun når chucken er helt stoppet. Midtstilling låser avtrekkeren.

Hvordan lade Ni-MH-batteriet?

Koble laderen EY0110 til en stikkontakt. Sett batteriet inn i laderen. Grønn indikator blinker raskt når ladingen er fullført. Hvis batteriet er varmt, forblir oransje indikator på til det er avkjølt.

Hva gjør jeg hvis boret setter seg fast under boring?

Slipp avtrekkeren umiddelbart for å unngå overbelastning. Bruk retningsomkoblingen for å frigjøre boret med omvendt rotasjon. Om nødvendig, fjern batteriet og frigjør manuelt.

Hvordan bruke manuell skrutrekkerfunksjon?

Verktøyet kan brukes som en manuell skrutrekker når avtrekkeren er fri. Lås en skruebit inn i chucken, drei deretter manuelt. Maks manuelt dreiemoment er 22,6 Nm.

Hva er viktige sikkerhetsforholdsregler?

Bruk alltid det medfølgende ekstrahåndtaket. Ikke berør chucken eller metalldeler under boring i vegger (risiko for strømledning). Bruk hørselvern ved lengre bruk. Ikke dekk til luftinntak.

Hvordan vedlikeholde boremaskinen?

Rengjør verktøyet med en tørr, ren klut. Ikke bruk vann eller løsemidler. Oppbevar den tørt. For batterier, lad dem helt før lagring og unngå ekstreme temperaturer.

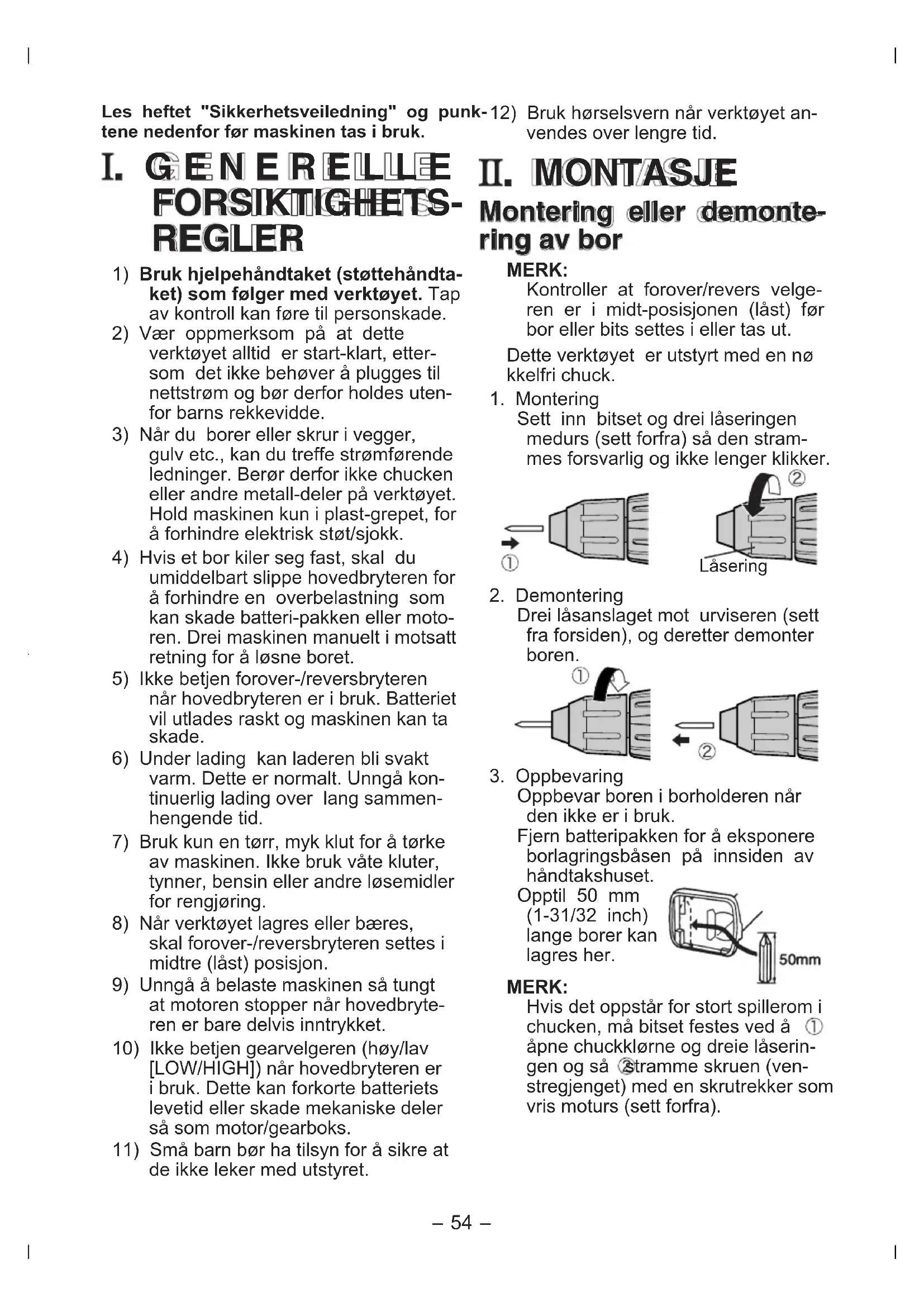

BRUKSANVISNING EY6450 PANASONIC

Montering/demontering av borrspets

OBS!

Montering/demontering av batteri

1) Bruk hjelpehåndtaket (støttehåndtaket) som følger med verktøyet. Tap av kontroll kan føre til personskade. 2) Vær oppmerksom på at dette verktøyet alltid er startklart, ettersom det ikke behøver å plugges til nettstrøm og bør derfor holdes utenfor barns rekkevidde. 3) Når du borer eller skrur i vegger, gulv etc., kan du treffe strømførende ledninger. Berør derfor ikke chucken eller andre metalldeler på verktøyet. Hold maskinen kun i plastgrepet, for å forhindre elektrisk støt/sjokk. 4) Hvis et bor kiler seg fast, skal du umiddelbart slippe hovedbryteren for å forhindre en overbelastning som kan skade batteripakken eller motoren. Drei maskinen manuelt i motsatt retning for å løsne boret. 5) Ikke betjen forover-/reversbryteren når hovedbryteren er i bruk. Batteriet vil utlades raskt og maskinen kan ta skade. 6) Under lading kan laderen bli svakt varm. Dette er normalt. Unngå kontinuerlig lading over lang sammenhengende tid. 7) Bruk kun en tørr, myk klut for å tørke av maskinen. Ikke bruk våte kluter, tynner, bensin eller andre løsemidler for rengjøring. 8) Når verktøyet lagres eller bæres, skal forover-/reversbryteren settes i midtre (låst) posisjon. 9) Unngå å belaste maskinen så tungt at motoren stopper når hovedbryteren er bare delvis inntrykket. 10) Ikke betjen girvelgeren (høy/lav [LOW/HIGH]) når hovedbryteren er i bruk. Dette kan forkorte batteriets levetid eller skade mekaniske deler som motor/girkasse. 11) Små barn bør ha tilsyn for å sikre at de ikke leker med utstyret.

II. MONTASJE

Kontroller at forover/revers-velgeren er i midtposisjonen (låst) før bor eller bits settes i eller tas ut.

Dette verktøyet er utstyrt med en nøkkelfri chuck.

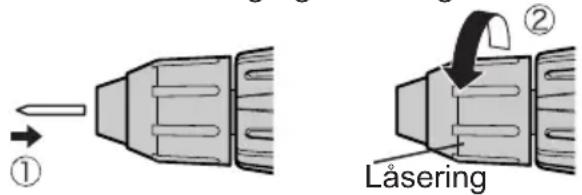

1. Montering

Sett inn bitset og drei låseringen medurs (sett forfra) så den strammes forsvarlig og ikke lenger klikker.

2. Demontering

Drei låsanslaget mot urviseren (sett fra forsiden), og deretter demonter boren.

3. Oppbevaring

Fjern batteripakken for å eksponere borlagringsbasen på innsiden av håndtakshuset.

Opptil 50 mm (1-31/32 inch) lange bor kan lagres her.

MERK:

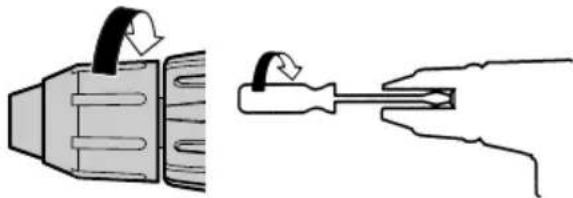

Hvis det oppstår for stort spillerom i chucken, må bitset festes ved å åpne chuckklørne og dreie låseringen og så stramme skruen (venstregjenget) med en skrutrekker som vris moturs (sett forfra).

Montering eller demontering av batteripakken

1. For å kople inn batteripakken: Monter batteripakken. Den låser seg på plass for å indikere korrekt tilkobling.
2. For å demontere batteripakken: Trykk på de to knappene på sidene av batteripakken. Skyv batteripakken ut av verktøyhuset.

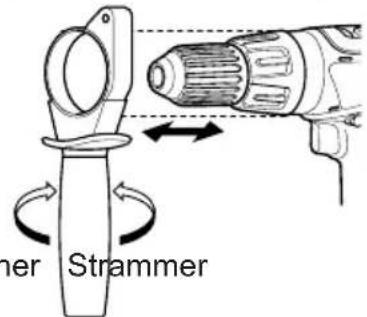

Støttehåndtak

Plasser støttehåndtaket i ønsket posisjon og stram skikkelig til.

Demonter håndtaket når verktøyet legges i oppbevaringskassen.

III. BETJENING

Bruke bryteren

1. Farten øker ut i fra trykkbelastning på utløseren. Når arbeidet starter, trykk så vidt på utløseren for å starte rotasjonen langsomt.
2. Det blir brukt en elektronisk feedback regulator for å gi et sterkt dreiemoment selv ved lav hastighet.
3. Bremsen virker og motoren stopper med en gang når du frigjør utløseren.

MERK:

Når chucken faller til ro, kan dette gi litt lyd pga. Dette er normalt.

Betjening av forover/revershendel

Forover (bryterløs), Revers ( )U

ADVARSEL:

Ikke betjen Fremover/Revers-spaken før chucken stopper helt opp. Skift ved rotasjon av chucken kan skade verktøyet.

Foroverrotasjon – bryterbetjening

1. Skyv hendelen for forover rotasjon.
2. Trykk svakt på utløserbryteren for å igangsette verktøyet sakte.
3. Hastigheten øker ved antall trykk på utløseren for effektiv fastspenning av skruer og boring. Bremsen betjenes og chucken stopper øyeblikkelig når utløseren frigjøres.
4. Etter bruk, innstill bryteren til dens midtstilling. (bryterløs)

Reversrotasjon – bryterbetjening

1. Skyv hendelen for revers rotasjon. Sjekk rotasjonsretningen før bruk.
2. Trykk svakt på utløserbryteren for å igangsette verktøyet sakte.
3. Etter bruk, innstill bryteren til dens midtstilling (bryterløs).

Stille inn stramningsmomentet

Still stramningsmomentet inn på en av 15 mulige innstillinger eller på "posisjon" avhengig av arbeidet som skal gjøres.

ADVARSEL:

Sjekk fartsvelgeren før bruk. - Bruk lav hastighet når det er behov for sterk styrke under drift. (Bruk høy hastighet når sterk styrke benyttes, kan gi maskinskade.) - Ikke betjen gearvelgeren (høy/lav [LOW/HIGH]) når hovedbryteren er i bruk. Dette kan forkorte batteriets levetid eller skade mekaniske deler som motor/gearboks. * Se tillegg for "ANBEFALT FARTSVALG".

MERK:

Når bremsen betjenes, vil man høre bremselyden. Denne lyden indikerer innkopling av borlåsen.

ADVARSEL:

For å forhindre at overflaten blir overopphetet, må ikke verktøyet brukes kontinuerlig med to eller flere batteripakker. Verktøyet må avkjøles før bytte til ny batteripakke. - Ikke steng ventilasjonshullene på sidene av verktøyet under bruk, da dette kan forårsake feil. Overbelast ikke verktøyet (motoren). Det kan ødelegges. - Bruk maskinen på en slik måte at luften fra ventilasjonshullene på sidene ikke blåser direkte på huden. Du kan bli brent. Når verktøyet går på et Ni-MH batteri, må arbeidsstedet være godt ventilert.

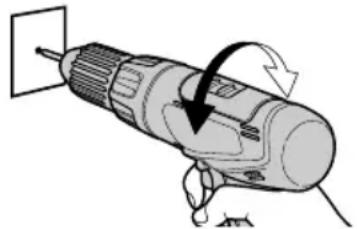

Bit-låser-funksjon

1. Med utløserbryter ikke koblet til og en skrutrekkerbit last på plass, kan verktøyet brukes som en manuell skrutrekker (opp til 22,6 Nm, 230 kgfcm, 199 in-lbs).

Det vil være litt slark i chucken, men dette er ingen feilfunksjon.

1. Denne egenskapen er grei ved festing av skruer som krever mer

dreiemoment enn maksimum dreiemoment til drivverket (posisjon 2 clutch på), ved bekreftelse av fasthet på skruen eller for å løsne en ekstremt godt festet skrue.

For riktig bruk av batteripakken

Ni-MH Batteripakke (EY9251)

Lad Ni-MH batteriet helt opp før lagring for å sikre lengre levetid.

Temperaturen må være mellom 0°C (32°F) og 40°C (104°F). Hvis batteripakken brukes når batteritemperaturen er under 0°C (32°F), kan det være at verktøyet ikke fungerer skikkelig. I så fall, lad batteriet helt opp, for at det skal fungere skikkelig.

Når du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstander som binders, mynter, nøkler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken. Kortslutningen kan forårsake gnister, forbrenning eller brann.

Ved drift av Ni-MH-batteri, sørg for at stedet er godt ventilert.

Oppbevaring av batteriet

Oppladbare batterier har en begrenset levetid. Hvis brukstiden er uvanlig kort selv etter en korrekt opplading, bør batteriet byttes ut med et nytt.

MERK:

Under ekstremt varme eller kalde forhold vil kapasiteten per lading reduseres.

Resirkulering av batteri

VIKTIG:

Vern om miljøet og resirkuler batteriet ved å levere det inn til en offentlig godkjent mottaker av brukte batterier, dersom dette finnes i landet der du bor.

Lading

MERK:

Når du lader batteripakken for første gang eller etter lengre tids lagring, må det lades i 24 timer for å oppnå full kapasitet.

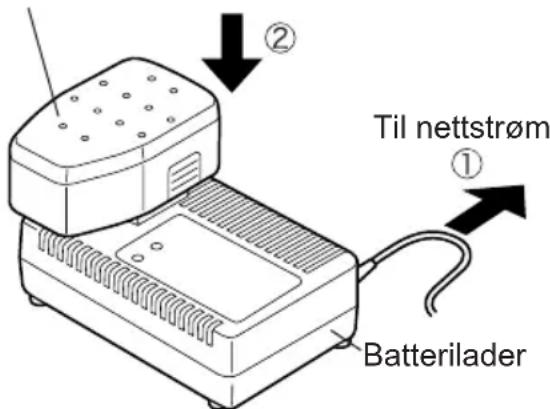

Batterilader (EY0110)

1. Laderen tilkobles nettstrøm.

MERK:

Det kan oppstå gnister når støpselet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

1. Sett batteriet i laderen. Trykk helt ned.

Batteri

1. Under lading lyser ladelampen hele tiden. Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlading.

Lading vil ikke skje hvis batteriet er for varmt (for eksempel rett etter ekstremt tunge belastninger). Den gule Standbylampen (ventetid) vil lyse inntil batteriet er tilstrekkelig avkjølt. Lading vil da gjenopptas automatisk.

1. Når ladingen er ferdig, vil ladelampen begynne å blinke raskt i grønt.
2. Dersom batteriet skulle bli for varmt eller det ikke har vært i bruk på en lang stund, vil ladelampen tennes. I dette tilfellet vil det ta lengre tid enn vanlig å lade batteriet helt opp.

Hvis en ferdigoppladet batteripakke stikkes inn i batteriladeren igjen, vil indikatorlampen lyse. Etter flere minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig.

• Ikke bruk strøm fra en motorgenerator.
• Ikke dekk til ventilasjonshullene på laderen og batteripakken. Kople laderen fra strømkilden når den ikke er i bruk.

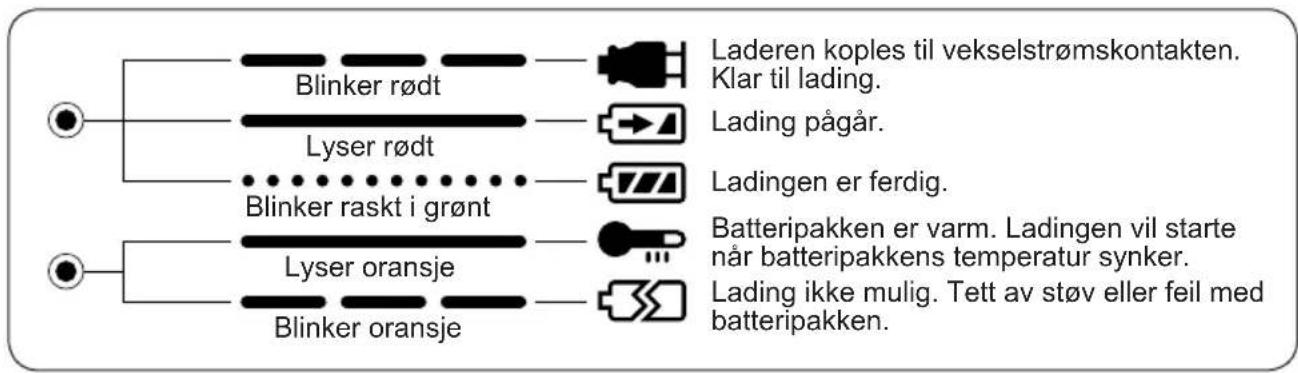

IV. INDIKATORLAMPER

V. TILBEHØR

Benytt bare bor som passer til størrelsen for bormaskinens chuck.

MAKSIMALE ANBEFALTE KAPASITETER

EY6450 MATERIALE / TILSTAND			HASTIGHT
Skrutrekking	Treskrue ø 4,2 mm	(3/16") × 75 mm (3") HØY
	Selvborende skrue	ø 3 mm (1/8")× 13 mm (1/2") SPC t = 1,6 mm (1/1)	6")HØY
Boring	Tre	ø 50 mm (2") Yellowpine (skipsbyggingstre) t = 38 mm (1-	1/2")LAV
	Metall ø 13 mm (1/2") SPC t = 1,6 mm (1/16") HØY

VI. SPESIFIKASJONER

HOVEDENHET

Modell EY6450
Motor DC Motor 18 V
Tomgangshastig-het		Lav 70 ~ 430 /min (rpm)
		Høy	240 ~ 1500 /min (rpm)
Chuckkapasitet			Ø 0,5 ~ Ø 13 mm (0 ~ 1/2")
Maksimal-dreiemoment		Lav	36 Nm, (367 kgf-cm, 319 in-lbs)
		Høy	9,5 Nm, (97 kgf-cm, 84 in-lbs)
Clutchtrinn	Trinn1-15		Ca. 2 Nm (20 kg-cm, 18 in-lbs.) ~ 12 Nm (122 kg-cm, 106 in-lbs.)
	<\(\sim\)		For kraftig idriving og boring.
Total lengde			250 mm (9-13/16")
Vekt (med batteripakke)			2,6 kg, (5,7 lbs)

BATTERI

Modell	EY9251
Lagringsbatteri	Ni-MH batteri
Batterispenning	18 V likestrøm (1,2 V × 15 celler)

BATTERILADER

Modell EY0110
Elektrisk merking Se merkeplaten på bunnen av utladeren.
Vekt 0,78 k		g, (1,72 lbs)
Ladetid		7,2V 9,6	V 12V 15,6V	18V 24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168	EY9106	EY9136	EY9117
		30 min.	30 min.	60 min.
	3,0Ah			EY9200	EY9230	EY9210
				45 min.	90 min.
	3,5Ah			EY9201	EY9231	EY9215
				55 min.	65 min.

MERK: Modellutvalg og tilbehør kan variere fra land til land. Ikke alle varianter som er vist her selges i Norge. Se norsk brosjyre og prisliste for korrekt utvalg.
