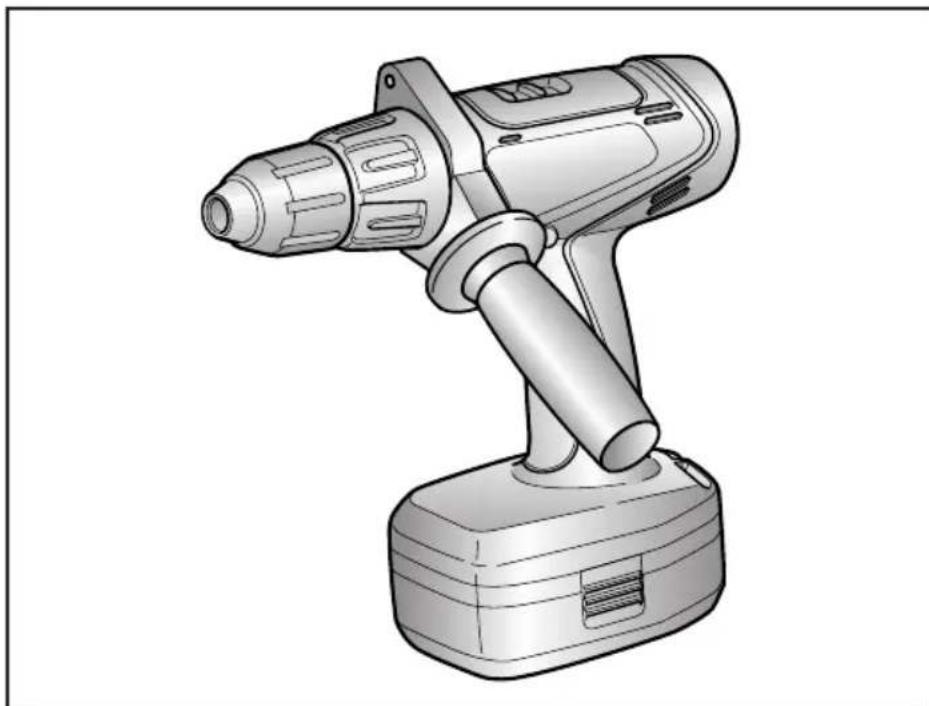

Produkttyp	Batteridriven borr- och skruvdragare
Märke och modell	Panasonic EY6450
Mått (total)	250 mm (9-13/16")
Vikt (med batteri)	2,6 kg (5,7 lbs)
Strömförsörjning	Ni-MH-batteri 18 V (modell EY9251)
Motor	DC-motor 18 V
Tomgångshastighet (låg hastighet)	70 ~ 430 varv/min
Tomgångshastighet (hög hastighet)	240 ~ 1500 varv/min
Chuckkapacitet	ø 0,5 ~ ø 13 mm
Max vridmoment (låg hastighet)	36 Nm (367 kgf·cm)
Max vridmoment (hög hastighet)	9,5 Nm (97 kgf·cm)
Vridmomentinställningar (koppling)	15 nivåer (2 Nm ~ 12 Nm)
Max borrkapacitet (trä)	ø 50 mm
Max borrkapacitet (metall)	ø 13 mm
Skruvkapacitet (träskruvar)	ø 4,2 mm x 75 mm
Manuell skruvfunktion	Upp till 22,6 Nm (avtryckare fri)
Laddartyp	EY0110 (se märkplåt för spänning)
Typisk laddningstid	55 min (för batteri 3,5 Ah)
Underhåll	Rengör med torr, ren trasa; använd inte vatten eller lösningsmedel
Säkerhetsfunktioner	Extra handtag, riktningsomkastning, strömbrytarlås, broms, överbelastningsskydd
Reparationsmöjlighet	Chuckens skruv åtkomlig för justering; batteri och laddare utbytbara

Vanliga frågor - EY6450 PANASONIC

Hur fäster man ett borr på Panasonic EY6450-borrmaskinen?

Sätt in borret i den nyckellösa chucken och vrid spännringen medurs (sett framifrån) tills inga klick hörs. Verktyget har en automatisk chuck som inte kräver nyckel.

Hur tar man bort ett borr?

Vrid spännringen moturs (sett framifrån) och ta bort borret. Se till att riktningsomkopplaren är i mittläget (låst) före hantering.

Hur ställer man in åtdragningsmomentet?

Vrid momentinställningsringen till något av de 15 tillgängliga lägena. Testa inställningen före användning. Momentet ökar gradvis från nivå 1 (cirka 2 Nm) till nivå 15 (cirka 12 Nm).

Hur ändrar man rotationshastigheten?

Använd hastighetsväljaren (LOW-HIGH) på verktyget. Använd den aldrig när avtryckaren är intryckt. Låg hastighet (70-430 varv/min) för kraftiga arbeten, hög hastighet (240-1500 varv/min) för snabb borrning.

Hur vänder man rotationsriktningen?

Skjut fram/back-omkastningsspaken i önskad riktning. Använd den endast när chucken är helt stilla. Mittläget låser strömbrytaren.

Hur laddar man Ni-MH-batteriet?

Anslut laddaren EY0110 till ett eluttag. Sätt i batteriet i laddaren. Den gröna indikatorn blinkar snabbt när laddningen är klar. Om batteriet är varmt lyser den orange indikatorn tills det svalnat.

Vad gör man om borret fastnar under borrning?

Släpp omedelbart avtryckaren för att undvika överbelastning. Använd riktningsomkastning för att lossa borret genom rotation åt motsatt håll. Ta vid behov ur batteriet och lossa manuellt.

Hur använder man den manuella skruvfunktionen?

Verktyget kan användas som manuell skruvmejsel när avtryckaren är fri. Lås en skruvbits i chucken och vrid för hand. Maximalt manuellt vridmoment är 22,6 Nm.

Vilka är de viktiga säkerhetsåtgärderna?

Använd alltid det medföljande extra handtaget. Rör inte chucken eller metalldelar vid borrning i väggar (risk för elledning). Använd hörselskydd vid långvarig användning. Täck inte över luftintagen.

Hur underhåller man borrmaskinen?

Rengör verktyget med en torr, ren trasa. Använd inte vatten eller lösningsmedel. Förvara den på en torr plats. För batterier, ladda dem fullt före förvaring och undvik extrema temperaturer.

BRUKSANVISNING EY6450 PANASONIC

Laddningsbar borr/skruvdragare

Oppladbar drill og skrutrekker

Ladattava porakone/ruuvinvaannin

Modellnr: EY6450

Läs igenom hela bruksanvisningen innan strålkastaren tas i bruk. Spara bruksanvisningen för senare användning.

För enheten tas i bruk, vänligen läs dessa alla anvisningar och uppbevara därefter bruksanvisningen för senare bruk.

Läs häftet Säkerhetsinstruktioner och följande tillägg innan Du använder verktyget.

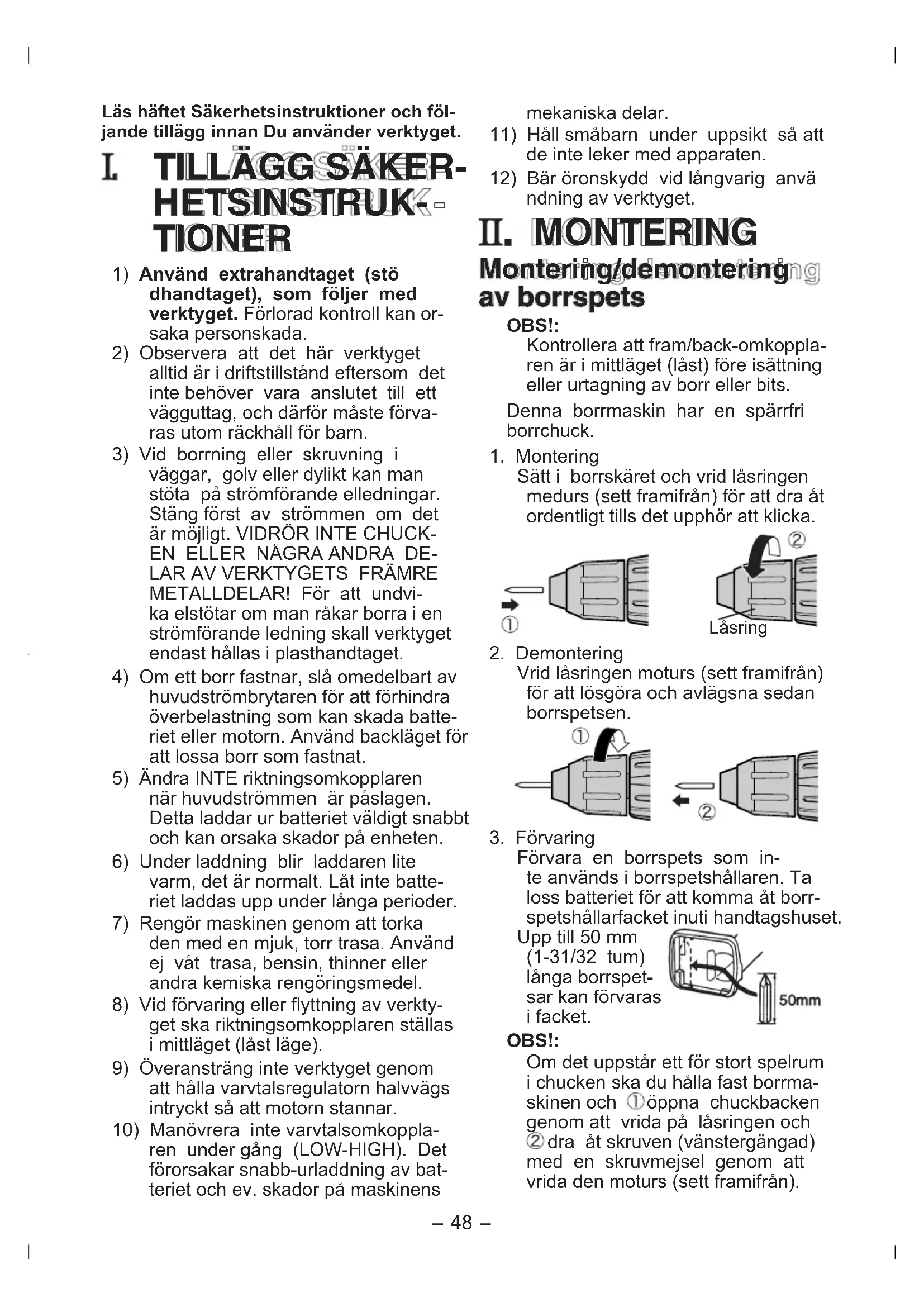

I. TILLÄGGSÄKERHETSINSTRUKTIONER

1) Använd extrahandtaget (stödhandtaget), som följer med verktyget. Förlorad kontroll kan orsaka personskada. 2) Observera att detta verktyg alltid är i driftstillstånd eftersom det inte behöver vara anslutet till ett vägguttag, och därför måste förvaras utom räckhåll för barn. 3) Vid borrning eller skruvning i väggar, golv eller dylikt kan man stöta på strömförande elledningar. Stäng först av strömmen om det är möjligt. VIDRÖR INTE CHUCKEN ELLER NÅGRA ANDRA DELAR AV VERKTYGETS FRÄMRE METALLDELAR! För att undvika elstötar om man råkar borra i en strömförande ledning skall verktyget endast hållas i plasthandtaget. 4) Om ett borr fastnar, slå omedelbart av huvudströmbrytaren för att förhindra överbelastning som kan skada batteriet eller motorn. Använd backläget för att lossa borr som fastnat. 5) Ändra INTE riktningsomkopplaren när huvudströmmen är påslagen. Detta laddar ur batteriet väldigt snabbt och kan orsaka skador på enheten. 6) Under laddning blir laddaren lite varm, det är normalt. Låt inte batterier laddas upp under långa perioder. 7) Rengör maskinen genom att torka den med en mjuk, torr trasa. Använd ej våt trasa, bensin, thinner eller andra kemiska rengöringsmedel. 8) Vid förvaring eller flyttning av verktyget ska riktningsomkopplaren ställas i mittläget (låst läge). 9) Överansträng inte verktyget genom att hålla varvtalsregulatorn halvvägs intryckt så att motorn stannar. 10) Manövrera inte varvtalsomkopplaren under gång (LOW-HIGH). Det förorsakar snabburladdning av batteriet och ev. skador på maskinens

mekaniska delar.

11) Håll småbarn under uppsikt så att de inte leker med apparaten. 12) Bär öronskydd vid långvarig användning av verktyget.

II. MONTERING

Kontrollera att fram/back-omkopplaren är i mittläget (låst) före isättning eller urtagning av borr eller bits.

Denna borrmaskin har en spärrfri borrchuck.

1. Montering

Sätt i borrkaret och vrid låsringen medurs (sett framifrån) för att dra åt ordentligt tills det upphör att klicka.

1. Demontering

Vrid låsringen moturs (sett framifrån) för att lossgöra och avlägsna sedan borrspetsen.

1. Förvaring

Förvara en borrspets som inte används i borrspetshållaren. Ta loss batteriet för att komma åt borrspetshållarfacket inuti handtagshuset.

Upp till 50 mm (1-31/32 tum) långa borrspetsar kan förvaras i facket.

OBS!

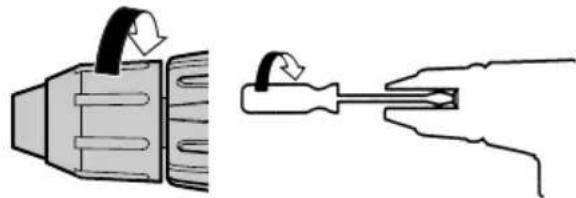

Om det uppstår för stort spelrum i chucken ska du hålla fast borrmaskinen och ① öppna chuckbacken genom att vrida på låsringen och ② dra åt skruven (vänstergängad) med en skruvmejsel genom att vrida den moturs (sett framifrån).

1. Anslut batteriet enligt följande: Skjut in batteriet tills ett klickljud anger att det anslutits ordentligt.
2. Demontera batteriet enligt följande: Tryck på knapparna på ömse sidor av batteriet och skjut batteriet ut från borrmaskinen.

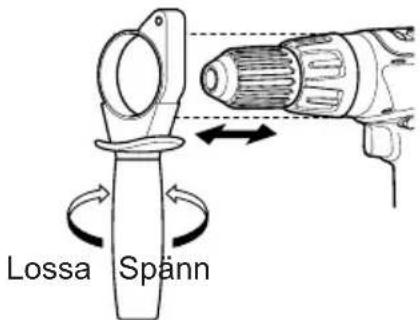

Stödhandtag

Placera stödhandtaget i önskat läge och dra åt handtaget ordentligt.

Ta av handtaget när verktyget placeras i dess förvaringsväska.

III. DRIFT

Användning av omkopplaren

1. Hastigheten ökar när du trycker hårdare på avtryckaren. När maskinen ska starta långsamt ska du bara trycka ner avtryckaren en aning.
2. En elektronisk återkopplingskontroll används för att ge ett starkt vridmoment även i låg hastighet.
3. Bromsen aktiveras när avtryckaren släpps, och motorn stoppas omedelbart.

OBS!

När bromsen är igång kan ett bromsande ljud höras. Detta är normalt.

Användning av riktningsomkopplare

(Framåt/Strombrytarlås/Bakåt)

VARNING:

Ändra inte riktningsomkopplarens läge förrän chucken har stannat helt. Omkoppling medan borstkaret fortfarande roterar kan skada borrmaskinen.

Drift med rotation framåt

1. Ställ riktningsomkopplaren i läget för rotation framåt.
2. Tryck in avtryckaren en liten bit för att sakta starta borrmaskinen.
3. Varvtalet ökar i förhållande till hur långt avtryckaren trycks in. Välj lämpligt varvtal för effektiv skruvdragning eller borrning. Så fort avtryckaren släpps upp kopplas bromsen in så att chucken stannar.
4. Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete.

Drift med rotation bakåt

1. Ställ riktningsomkopplaren i läget för rotation bakåt. Kontrollera rotationsriktningen innan arbetet startas.
2. Tryck in avtryckaren en liten bit för att sakta starta borrmaskinen.
3. Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete.

Inställning av åtdragningsmoment

Ställ in lämpligt åtdragningsmoment bland 15 möjliga, eller läget “i enlighet med det arbete som ska utföras.”

VARNING:

Provkör med vald inställning innan arbetet påbörjas.

Anpassa önskat läge på inställningsratten till triangeln.

Val av hastighet

Välj en låg eller hög hastighet som passar arbetet.

Ju mer du drar i hastighetsavtryckaren, desto högre blir hastigheten.

VARNING:

• Kontrollera hastighetsomkopplaren före användning. Välj en låg hastighet när stark kraft krävs under arbetet. (Om du använder hög hastighet när stark kraft tillämpas kan motorn haverera.)
• Manövrera inte varvtalsomkopplaren under gång (LOW-HIGH). Det förorsakar snabb urladdning av batteriet och eventuella skador på maskinens mekaniska delar.
• Se bilagan för "HASTIGHETSREKOMMENDATIONER".

OBS!

När bromsen aktiveras hörs ett bromsningsljud. Detta ljud anger att borrspetsåset har kopplats in.

VARNING:

För att undvika att verktyget blir för varmt på ytan får det inte köras konstant på två eller fler batterier. Verktyget måste kylas ned innan du sätter på ett nytt batteri. Se till att ventilationshålen på sidan inte blockeras under användning av verktyget. I annat fall påverkas verktygets prestanda och risken att det skadas ökar. Överansträng inte borrmaskinen (dess motor), eftersom det kan leda till att borrmaskinen skadas. Håll verktyget så att luften som blåser ut ur ventilationshålen inte kommer direkt på huden. I annat fall finns det risk att du bränner dig. Se till att arbetsplatsen är välventilerad när ett Ni-MH-batteri används.

1. När avtryckaren inte är intryckt och en skruvdragarbits sitter på plats, kan verktyget användas som en manuell skruvdragare (upp till 22,6 Nm, 230 kgf-cm, 199 in-lbs).

Chucken kommer inte att ha särskilt stort spel, men detta är inget fel.

1. Denna funktion är smidig när du ska dra åt skruvar som kräver ett större vridmoment än verktygets maximala vridmoment (position 2 på spaken), för att kontrollera åtdragningen för en skruv eller lossa en extremt hårt ådragen skruv.

Rätt användning av batterier

Ni-MH-batterier (EY9251)

Ladda upp Ni-MH-batteriet helt innan du lägger undan det. Dess livslängd förbättras då.

Temperaturen i omgivningen ska vara mellan 0°C (32°F) och 40°C (104°F).

Om batteriet används under fryspunkten 0°C (32°F), kan verktyget fungera onormalt. I detta fall ska du ladda upp batteriet helt för att vara säker på att batteriet fungerar normalt.

När batteripaketet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna.

En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller brännskador.

När ett Ni-MH-batteri används måste du se till att platsen har god ventilation.

Batteriets livslängd

Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, ska det bytas ut mot ett nytt.

OBS!

Under mycket varma eller kalla förhållanden reduceras batteriets kapacitet per laddning.

Batteriåtervinning

OBSERVERA:

Av miljöhänsyn och återvinningsskäl bör du alltid lämna in batteriet på en kommunal insamlingsplats, om en sådan förekommer.

LADDNING

OBS!

När batteriet laddas för första gången, eller efter lång lagring, ska det laddas under 24 timmar för att nå full effekt.

Batteriladdare (EY0110)

1. Anslut laddaren till ett vägguttag.

OBS!

Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

1. Sätt i batteriet ordentligt i laddaren. Batteri

1. Under laddningen lyser laddningslampan.

För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

• Om batteriet är för varmt (t.ex. direkt efter tungt arbete) startar inte laddningen. Den orange "standby"-lampan lyser tills batteriet svalnat, därefter påbörjas laddningen automatiskt.
• När laddningen är avslutad börjar laddningslampan blinka hastigt i grönt.
• Laddningslampan tänds om batteripaketet är alltför kallt eller om det inte använts under en längre tid. I detta fall kommer laddningen av bat

teripaketet att ta något längre än den normala laddningstiden.

• Vid isättning av ett fulladdat batteripaket i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.
• Vänd dig till en auktoriserad återförsäljare om laddningslampan inte tänds omedelbart efter att laddaren anslutits till nätet, eller om den inte släcks efter den normala laddningstiden.

OBS!

När du ska ladda ett kallt batteri (under 5°C (41°F)) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur. I annat fall kan det hända att batteripaketet inte laddas till fullo. Kyl ner laddaren om du tänker ladda mer än två batteripaket i följd. Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

VARNING:

• Använd inte en motordriven generator som strömkälla. Täck inte över ventilationshålen på laddaren och batteriet. Koppla bort laddaren då den inte används.

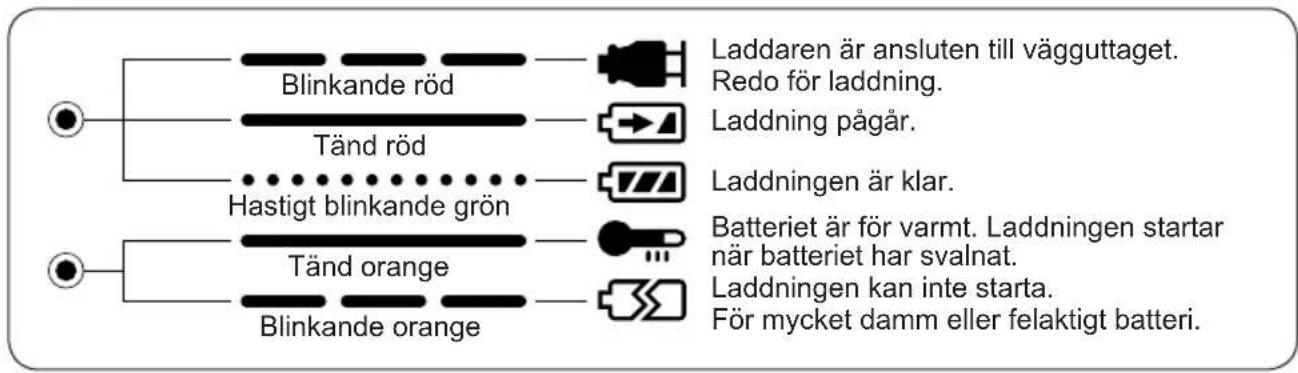

IV. INDIKERINGSLAMPOR

V. TILLBEHÖR

Använd endast borrspetsar som är anpassade till storleken på borrmaskinens chuck.

REKOMMENDERADE MAXIMALA BORRSPETSSTORLEKAR

EY6450 MATERIAL/FÖRHÄLLANDE			HASTIGHT
Skruvdrag-ning	Träskruv ø 4,2 mm (3/16") × 75 mm (3") HÖG
	Självdragande skruv ø 3 mm (1/8")× 13 mm (1/2") SPC t = 1,6 mm (1/16") HÖG
Borning	Trä ø 50 mm (2") Furuträ t = 38 mm (1-1/2") LAG
	Metall ø 13 mm (1/2") SPC t = 1,6 mm (1/16") HÖG

VI. TEKNISKA DATA

BORRMASKIN

Modell			EY6450
Motor			Likströmsmotor 18 V
Tomgångsvarvtil		Lågt	70 ~ 430 /min (rpm)
		Högt	240 ~ 1500 /min (rpm)
Chuckkapacitet			ø 0,5 ~ ø 13 mm (0 ~ 1/2")
Maximalt vridmoment		Lågt	36 Nm, (367 kgf-cm, 319 in-lbs)
		Högt	9,5 Nm, (97 kgf-cm, 84 in-lbs)
Kopplings-skede	Skede1-15		Ca 2 Nm (20 kg-cm, 18 in-lbs.) ~ 12 Nm (122 kg-cm, 106 in-lbs.)
	<\(\mathbf{\Pi}\)		För kraftig Åtdragning och borrning.
Total langd			250 mm (9-13/16")
Vikt (inkl. batteri)			2,6 kg, (5,7 lbs)

BATTERI

Modell	EY9251
Förvaring batteri	Ni-MH-batteri
Batterispänning	18 V DC (1,2 V × 15 celler)

BATTERILADDARE

Modell EY0110
Elektriska speificiationer		Se märkpläten på undersidan av laddaren.
Vikt 0,78 k		g, (1,72 lbs)
Laddningstid		7,2V 9,6	V 12V 15,6V	18V 24V
	1,2Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7Ah		EY9180	EY9101
			EY9182
			25 min.
	2,0Ah	EY9168	EY9106	EY9136	EY9117
		30 min.	30 min.	60 min.
	3,0Ah			EY9200	EY9230	EY9210
				45 min.	90 min.
	3,5Ah			EY9201	EY9231	EY9215
				55 min.	65 min.

OBS!: Schemat kan innehålla modeller som inte säljs i ditt område. Se katalogen.

Läs häftet "Säkerhetsanvisningar" och punkterna nedan innan maskinen tas i bruk. Använd hörselskydd när verktyget används.

I. ALLMÄNNA SÄKERHETSREGLER

Montering eller demontering av bor

MERK:
