GEBRUIKSAANWIJZING EY7201 PANASONIC

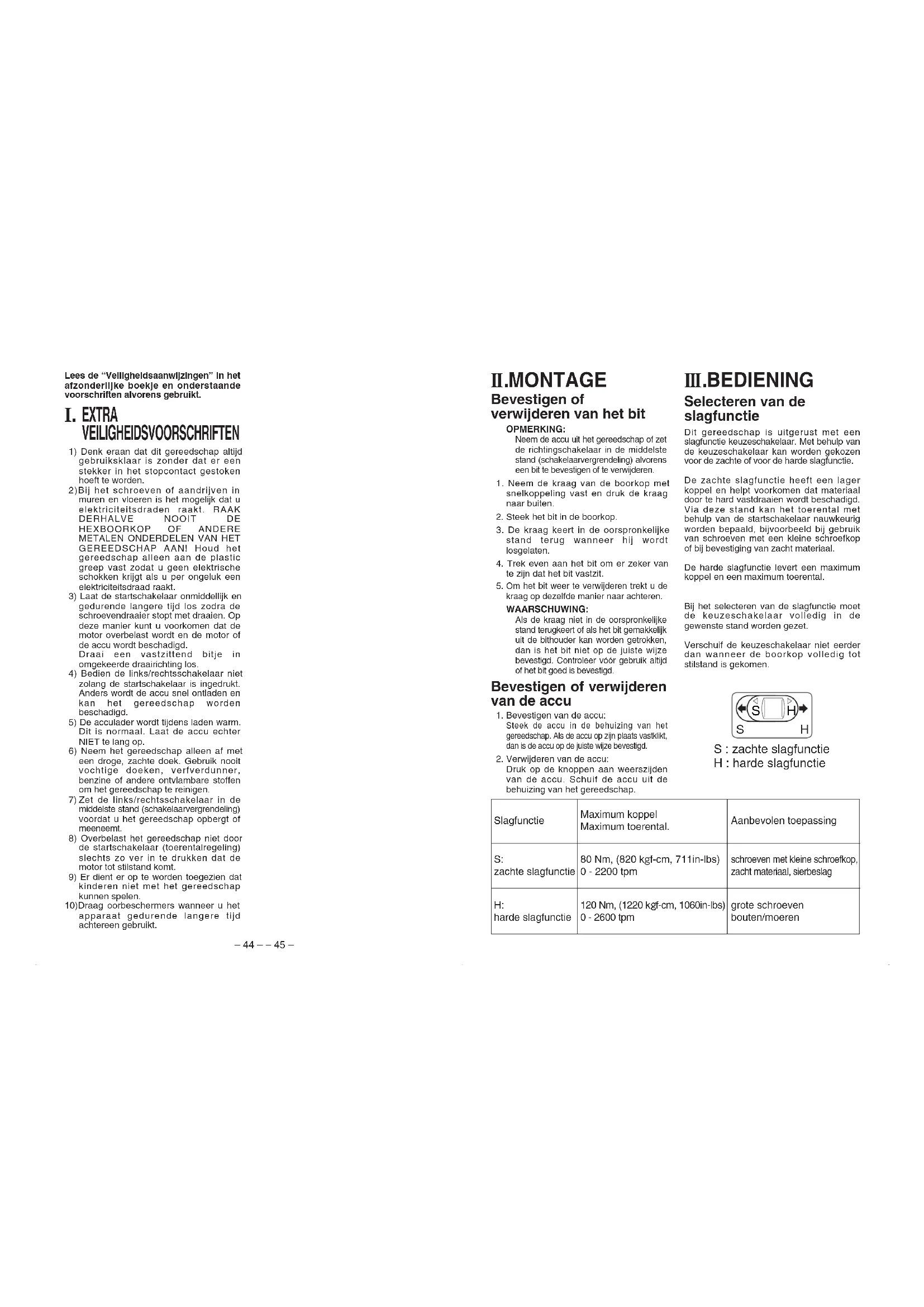

EXTRA VEILIGHEIDSVOORSCHRIFTEN 1) Denk eraan dat dit gereedschap altijdgebruiksklaar is zonder dat er eenstekker in het stopcontact gestokenhoeft te worden.2)Bij het schroeven of aandrijven inmuren en vloeren is het mogelijk dat uelektriciteitsdraden raakt. RAAKDERHALVE NOOIT DEHEXBOORKOP OF ANDEREMETALEN ONDERDELEN VAN HETGEREEDSCHAP AAN! Houd hetgereedschap alleen aan de plasticgreep vast zodat u geen elektrischeschokken krijgt als u per ongeluk eenelektriciteitsdraad raakt. 3) Laat de startschakelaar onmiddellijk engedurende langere tijd los zodra deschroevendraaier stopt met draaien. Opdeze manier kunt u voorkomen dat demotor overbelast wordt en de motor ofde accu wordt beschadigd. Draai een vastzittend bitje inomgekeerde draairichting los.4) Bedien de links/rechtsschakelaar nietzolang de startschakelaar is ingedrukt.Anders wordt de accu snel ontladen enkan het gereedschap wordenbeschadigd.5) De acculader wordt tijdens laden warm.Dit is normaal. Laat de accu echterNIET te lang op.6) Neem het gereedschap alleen af meteen droge, zachte doek. Gebruik nooitvochtige doeken, verfverdunner,benzine of andere ontvlambare stoffenom het gereedschap te reinigen. Zet de links/rechtsschakelaar in demiddelste stand (schakelaarvergrendeling)voordat u het gereedschap opbergt ofmeeneemt.8) Overbelast het gereedschap niet doorde startschakelaar (toerentalregeling)slechts zo ver in te drukken dat demotor tot stilstand komt.9) Er dient er op te worden toegezien datkinderen niet met het gereedschapkunnen spelen.10)Draag oorbeschermers wanneer u hetapparaat gedurende langere tijdachtereen gebruikt. III . BEDIENING Selecteren van de slagfunctie Dit gereedschap is uitgerust met eenslagfunctie keuzeschakelaar. Met behulp vande keuzeschakelaar kan worden gekozenvoor de zachte of voor de harde slagfunctie.De zachte slagfunctie heeft een lagerkoppel en helpt voorkomen dat materiaaldoor te hard vastdraaien wordt beschadigd.Via deze stand kan het toerental metbehulp van de startschakelaar nauwkeurigworden bepaald, bijvoorbeeld bij gebruikvan schroeven met een kleine schroefkopof bij bevestiging van zacht materiaal.De harde slagfunctie levert een maximumkoppel en een maximum toerental.Bij het selecteren van de slagfunctie moetde keuzeschakelaar volledig in degewenste stand worden gezet.Verschuif de keuzeschakelaar niet eerderdan wanneer de boorkop volledig totstilstand is gekomen.

S : zachte slagfunctie H : harde slagfunctie

schroeven met kleine schroefkop, zacht materiaal, sierbeslag Aanbevolen toepassing grote schroeven bouten/moeren 120 Nm, (1220 k

harde slagfunctie II . MONTAGE Bevestigen of verwijderen van het bit OPMERKING:Neem de accu uit het gereedschap of zetde richtingschakelaar in de middelstestand (schakelaarvergrendeling) alvorenseen bit te bevestigen of te verwijderen.1. Neem de kraag van de boorkop metsnelkoppeling vast en druk de kraagnaar buiten.2. Steek het bit in de boorkop.3. De kraag keert in de oorspronkelijkestand terug wanneer hij wordtlosgelaten.4. Trek even aan het bit om er zeker vante zijn dat het bit vastzit. Om het bit weer te verwijderen trekt u dekraag op dezelfde manier naar achteren.WAARSCHUWING:Als de kraag niet in de oorspronkelijkestand terugkeert of als het bit gemakkelijkuit de bithouder kan worden getrokken,dan is het bit niet op de juiste wijzebevestigd. Controleer vóór gebruik altijdof het bit goed is bevestigd. Bevestigen of verwijderen van de accu 1. Bevestigen van de accu:Steek de accu in de behuizing van hetgereedschap. Als de accu op zijn plaats vastklikt,dan is de accu op de juiste wijze bevestigd.2. Verwijderen van de accu:Druk op de knoppen aan weerszijdenvan de accu. Schuif de accu uit debehuizing van het gereedschap.Rechts Links Schakelaarvergrendeling – 46 – – 47 – LED-lamp Gebruik van de riemclip Instellen van de stand van de riemclip

1. Verschuif de borghendel voor de

riemclip # en houd de hendel vast om de riemclip te ontgrendelen.

2. Trek de riemclip uit de

bewaarstand $ en zet de riemclip in de gewenste stand.

3. Laat de borghendel voor

% . Zorg dat de riemclip stevig vergrendeld is. WAARSCHUWING: Gebruik het gereedschap niet langdurig achtereen (twee of meer accu’s achter elkaar) WAARSCHUWING: Bedien de links/rechtsschakelaar niet eerder dan wanneer de boorkop volledig tot stilstand is gekomen om beschadiging van de motor te voorkomen.

1. Zet de riemclip in de bewaarstand.

2. Draai de schroef met behulp van een

munt of een platte schroevendraaier linksom los.

3. Neem de riemclip en steek hem in de

gleuf aan de andere zijde van het gereedschap.

4. Draai de schroef rechtsom vast.

De riemclip kan alleen vanuit de bewaarstand uit het gereedschap worden genomen. Verplaatsen van de riemclip De riemclip kan aan beide zijden van het gereedschap worden bevestigd.

• De riemclip kan niet in deze stand vergrendeld worden. Zorg dat de riem- clip degelijk vergrendeld is voordat u het gereed- schap gebruikt. Om de riemclip in de bewaarstand terug te brengen, volgt u de bovenstaande stappen 1 en 2 en haalt dan de riemclip omlaag. Om de riemclip in deze stand te vergrendelen, volgt u de bovenstaande stappen 3 en 4. Bediening van startschakelaar en links/rechtsschakelaar Bediening van de schakelaar voor rechtsomdraaien

Druk de schakelaar voor rechtsomdraaien in.

2. Druk de startschakelaar iets in om het

gereedschap langzaam te laten beginnen met draaien.

3. Het toerental neemt toe om de

schroeven op efficiënte wijze vast te draaien naarmate de startschakelaar dieper wordt ingedrukt. De rem treedt in werking en het bit komt vrijwel onmiddellijk tot stilstand wanneer de startschakelaar wordt losgelaten.

Zet de schakelaar na gebruik in de middelste stand (schakelaarvergrendeling). Bediening van de schakelaar voor linksomdraaien

1. Druk de schakelaar voor linksomdraaien

in. Controleer vóór gebruik de draairichting van de boorkop.

2. Druk de startschakelaar iets in om het

gereedschap langzaam te laten beginnen met draaien.

Zet de schakelaar na gebruik in de middelste stand (schakelaarvergrendeling). WAARSCHUWING: De ingebouwde LED-lamp is slechts bedoeld om het werkgebied kortstondig te verlichten. Omdat het licht niet sterk genoeg is, mag het niet als vervanging van een zaklantaarn worden gebruikt. Druk de startschakelaar in, zodat de LED- lamp wordt ingeschakeld. Wanneer de startschakelaar wordt losgelaten, gaat de LED-lamp automatisch uit. De lamp vereist een zeer lage spanning en heeft tijdens gebruik geen nadelige invloed op de prestaties van de motor of de gebruiksduur van de accu. WAARSCHUWING:

• Zorg ervoor dat de riemclip stevig aan de behuizing van het gereedschap wordt bevestigd door de schroef goed vast te draaien. Als de schroef niet goed vastzit, kan de riemclip losraken waardoor het gereedschap kan vallen. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.

• Bevestig de riemclip goed en stevig aan de broeksriem of gordel. Let er op dat het gereedschap niet van de riem losschiet. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.

Ga niet hardlopen of springen terwijl het gereedschap aan de riemclip hangt. De riemclip kan van de riem losschieten waardoor het gereedschap valt. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.

• Zet de riemclip in de bewaarstand wanneer de clip niet wordt gebruikt. Anders kan de riemclip achter andere voorwerpen blijven hangen. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.

Bevestig geen bits aan het gereedschap wanneer het aan de riemclip wordt gedragen. Scherpe voorwerpen, zoals boren en schroefbits, kunnen lichamelijk letsel veroorzaken. om oververhitting van het gereedschap te voorkomen. Het gereedschap moet voldoende zijn afgekoeld voordat u met een volgende accu kunt beginnen. Waarschuwing: KIJK NIET RECHTSTREEKS IN DE LICHTSTRAAL. Dit product heeft een ingebouwde LED- lamp. Dit product is volgens EN 60825-1 geclassificeerd als “Klasse 1 LED product”.

• Laad Ni-MH accu volledig op voordat u hem opbergt. Op deze manier kunt u de levensduur van de accu aanzienlijk verlengen.

• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), dan kan het voorkomen dat het gereedschap niet optimaal functioneert. Laad dan eerst de accu volledig op zodat u er zeker van kunt zijn dat de accu goed functioneert.

• Wanneer de accu niet wordt gebruikt, dient u hem uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutel, spijkers, schroeven en andere kleine voorwerpen die de aansluitingen van de accu kort kunnen sluiten. Door kortsluiting kunnen vonken ontstaan, wat kan leiden tot brand of brandwonden.

• Gebruik gereedschap dat door een Ni- MH accu wordt gevoed, uitsluitend in een goed geventileerde omgeving. Levensduur van de accu Oplaadbare accu’s hebben een beperkte levensduur. Als de gebruikstijd van een volledig opgeladen accu aanzienlijk afneemt, moet de accu door een nieuwe worden vervangen. OPMERKING: Bij dit produkt zijn batterijen geleverd. Wanner deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA. Opladen OPMERKING: Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruikstijd. Acculader (EY0110)

1. Steek de lader in een stopcontact.

OPMERKING: Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaarlijk.

2. Plaats de accu goed in de lader.

5. Als de accu koud of als de accu

gedurende langere tijd niet is gebruikt, zal de laadindicator branden. In dit geval is de tijd die vereist is om de accu volledig op te laden langer dan de standaard oplaadtijd.

• Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.

6. Als het oplaadindicatielampje niet

onmiddellijk oplicht nadat de lader is ingestoken, of als na de normale oplaadtijd het lampje niet dooft, roep dan de hulp in van een erkende dealer. OPMERKING:

• Laat een koude accu (kouder dan 5°C (41°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen. Anders is het mogelijk dat de accu niet volledig wordt opgeladen.

• Laat de lader afkoelen wanneer u meer dan twee accu’s na elkaar oplaadt.

• Steek uw vingers niet in de contactopening wanneer u de lader vastpakt. WAARSCHUWING: Om brandgevaar en beschadiging van de acculader te voorkomen.

• Gebruik geen stroom van een motorgenerator.

• Voorkom dat de ventilatieopeningen van de acculader en de accu worden bedekt.

3. De laadindicator licht op tijdens het

laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator blijft branden tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

4. Wanneer het opladen is voltooid, zal de

ONDERHOUD VI . AANHAALMOMENT De kracht die vereist is om een bout vast te zetten, hangt af van de afmetingen en het materiaal van de bout alsmede van het te bevestigen materiaal. De aanzettijd moet daarop worden aangepast. Het onderstaande bevat enkele referentiewaarden. (De gegeven waarden zijn afhankelijk van de aanhaalomstandigheden.) Factoren die het aanhaalmoment beïnvloeden Het aanhaalmoment wordt beïnvloed door een groot aantal factoren, waaronder de volgende. Controleer het aanhaalmoment met behulp van een momentsleutel.

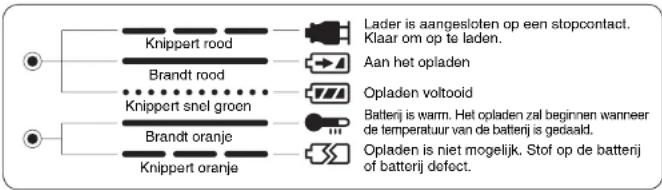

Naarmate de accu leger wordt, neemt het voltage af en daarmee ook het koppel. Knippert rood Lader is aangesloten op een stopcontact. Klaar om op te laden. Neem het gereedschap alleen af met een droge, zachte doek. Gebruik nooit vochtige doeken, verfverdunner, benzine of andere ontvlambare stoffen om het gereedschap te reinigen. Batterij is warm. Het opladen zal beginnen wanneer de temperatuur van de batterij is gedaald. Opladen is niet mogelijk. Stof op de batterij of batterij defect. Aan het opladen Opladen voltooid Brandt rood Knippert snel groen Brandt oranje Knippert oranje Aanhaalmomenten van bouten Onderlegring Onderlegring Veerring Plaatstaal dikte 10 mm (3/8") Aanhaalomstandigheden

• Gebruikt zijn de volgende bouten. Standaardbout: Sterktetype 6,8 Hoogwaardig type 12,9 Verklaring van sterktetype 6,8 Vloeigrens van bout (80% van trekvastheid) 48 kgf/mm

Een langere aanzettijd resulteert in een hoger aanhaalmoment. Een te hoog aanhaalmoment heeft echter geen toegevoegde waarde en verkort de levensduur van het gereedschap.

3) Verschillende boutdiktes

De boutdikte is van invloed op het aanhaalmoment van de bout. Over het algemeen neemt het aanhaalmoment toe naarmate de bout dikker wordt.

4) Aanzetomstandigheden

Het aanhaalmoment is zelfs met dezelfde type bouten afhankelijk van de kwaliteit, de lengte en het torsiecoëfficiënt (een bij de productie door de fabrikant vastgesteld coëfficiënt).

• Het aanhaalmoment is zelfs met hetzelfde bevestigingsmateriaal (b.v. staal) afhankelijk van de finishlaag van het materiaal.

• Het koppel neemt aanzienlijk af wanneer bout en moer met elkaar meedraaien.

5) Speling in de dopsleutel

Het koppel neemt af als voor het vastdraaien van een bout een verkeerde dopsleutel wordt gebruikt.

Startschakelaar (startschakelaar met variabele toerentalregeling) Het koppel neemt af als de startschakelaar van het gereedschap niet volledig wordt ingedrukt.

7) Invloed van een adapter

Het koppel neemt af bij gebruik van een universeel adapter. Bout Moer– 52 – – 53 – Model Boutbevestiging Houtschroef Metaalschroef Schroeven EY7201 ø 3,5 ~ ø 9,5 mm (1/8" ~ 3/8") ø 3,5 ~ ø 6 mm (1/8" ~ 1/4") Standaard bout : M6 ~ 12 Hoogwaardige bout : M6 ~ M10 Model Motor Onbelast toerental Maximum koppel Slagen per minuut Totale lengte Gewicht (incl. accu) EY7201 12 V gelijkstroommotor zachte slagfunctie : 0 ~ 2200 /min (tpm) harde slagfunctie : 0 ~ 2600 /min (tpm) zachte slagfunctie : 80 Nm, (820 k

f-cm, 711 in-lbs.) harde slagfunctie : 120 Nm, (1220 k

f-cm, 1060 in-lbs.) zachte slagfunctie : 0 ~ 2100 slagen/minuut met slagfunctie harde slagfunctie : 0 ~ 2800 slagen/minuut met slagfunctie 164 mm (6-7/16") 1,8 k

(3,9 lbs) Model EY9201 Soort accu Ni-MH accu Accuvoltage 12 V gelijkstroom (1,2 V x 10 cellen) VII . ACCESSOIRES VIII . TECHNISCHE GEGEVENS Gebruik alleen bits die geschikt zijn voor de maat van de boorkop.

AANBEVOLEN MAXIMUM CAPACITEITEN

GEREEDSCHAP ACCU ACCULADER Zie het specificatieplaatje op de onderkant van de acculader.7,2 VEY9065EY9066EY9168 EY9106 EY9136EY9080EY9086EY9180EY9182EY9001EY9006EY91019,6 V1,2 Ah1,7 Ah2,0 Ah3,0 Ah3,5 Ah12 V 15,6 V 18 V 24 VToelaatbaar vermogenLaadtijd0,78 kg, (1,72 lbs.)GewichtEY0110Model OPMERKING:In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn. Zie de catalogus. 20 min.25 min.30 min.EY9200 EY923045 min.EY9201 EY923155 min.30 min.EY9116EY911760 min.EY921090 min.EY925165 min. WAARSCHUWING:

• Deze slagschroevendraaier van Panasonic kan uitsluitend worden gevoed met accu’s van 12 V.

• Als een accu van een ander type wordt gebruikt, kan dit gevaar voor brand en lichamelijk letsel opleveren en kunnen zowel het gereedschap als de accu worden beschadigd.– 54 – – 55 – Lea el folleto de las “Instrucciones deseguridad” y lo que se describe a con-tinuación, antes de usarlo.
