Producttype	17-inch LCD-monitor
Merk	DGM
Model	L1734
Beeldschermtechnologie	TFT Active Matrix LCD
Schermgrootte	17 inch
Maximale resolutie	1280 x 1024 (SXGA)
Kijkhoek	H:140°, V:130°
Contrastverhouding	700:1 (typisch)
Helderheid	300 cd/m² (typisch)
Responstijd	8 ms (Tr+Tf)
Aantal kleuren	16,7 miljoen (True color)
Pixelpitch	0,264 mm x 0,264 mm
Video-ingangen	VGA (D-sub 15 pins), DVI-D (optioneel)
Audio-ingang	3,5 mm stereo jackaansluiting
USB-poorten	2 USB 2.0-poorten (type A) + 1 USB 2.0-poort (type B)
Ingebouwde luidsprekers	2 interne luidsprekers
Voeding	100-240 V AC, 50/60 Hz
Stroomverbruik (actief)	Minder dan 48 W
Stroomverbruik (slaapstand)	Minder dan 3 W
Afmetingen (B x H x D)	378 mm x 392 mm x 175 mm
Gewicht	Niet gespecificeerd
Bedrijfstemperatuur	5°C tot 40°C
Luchtvochtigheid tijdens gebruik	20% tot 80% RV
Certificeringen	UL/CUL, CE, FCC, BSMI, RoHS
Reinigingsinstructies	Gebruik een zachte, pluisvrije doek; vermijd corrosieve producten
Veiligheidsvoorschriften	Open de behuizing niet, vermijd vloeistoffen, stel niet bloot aan hitte

Veelgestelde vragen - L1734 DGM

Waarom blijft mijn scherm zwart?

Controleer of het scherm is ingeschakeld (groene indicator). Als de indicator oranje is, staat het scherm in de slaapstand: druk op een willekeurige toets om het te activeren. Zorg er ook voor dat de interfacekabel correct is aangesloten en dat alle pinnen intact zijn.

Hoe pas ik de helderheid en het contrast aan?

Gebruik het OSD-menu: druk op de toets Menu om de instellingen te openen, gebruik daarna de toetsen + en - om te navigeren en de helderheid en het contrast aan te passen.

Welke resolutie moet ik gebruiken voor een optimale weergave?

De aanbevolen native resolutie is 1280 x 1024 bij 60 Hz. Raadpleeg de tabel met beeldmodi in de handleiding voor compatibele frequenties.

Mijn scherm geeft wazige tekst weer, wat moet ik doen?

Zorg ervoor dat de resolutie en verversingssnelheid overeenkomen met een geldige beeldmodus (bijv. 1024x768@60Hz). U kunt ook de functie Auto gebruiken voor een automatische beeldinstelling.

Hoe reinig ik het scherm zonder het te beschadigen?

Schakel het scherm uit en laat het afkoelen. Gebruik een zachte, schone en pluisvrije doek die licht vochtig is. Breng nooit corrosieve producten of sterke reinigingsmiddelen aan. Oefen geen directe druk uit op het oppervlak.

Wat te doen bij een verbindingsprobleem met de computer?

Controleer of de VGA- of DVI-kabel aan beide kanten goed is aangesloten. Als de pinnen verbogen of ontbreken, neem dan contact op met uw leverancier. Zorg er ook voor dat het stuurprogramma van de grafische kaart up-to-date is.

Het scherm gaat helemaal niet aan, wat moet ik controleren?

Controleer of de stroomkabel zowel op het scherm als op een werkend stopcontact is aangesloten. Als de voedingsadapter verwijderbaar is, zorg dan dat deze correct is aangesloten. Test met een ander stopcontact indien mogelijk.

Hoe activeer ik de slaapstand?

De slaapstand wordt automatisch geactiveerd wanneer het videosignaal ontbreekt. Om deze te deactiveren, druk op een willekeurige toets of beweeg de muis. U kunt ook de energiebesparende instellingen configureren in het OSD-menu.

Het scherm heeft dode pixels, is dat normaal?

Enkele dode of permanent brandende pixels kunnen voorkomen en worden als normaal beschouwd voor LCD-technologie. Als het aantal excessief is, neem dan contact op met uw leverancier voor mogelijke garantie.

Kan ik een muurbeugel gebruiken voor deze monitor?

De handleiding vermeldt geen VESA-compatibiliteit. Om schade te voorkomen, wordt aanbevolen het scherm niet aan de muur te bevestigen tenzij anders vermeld in de volledige handleiding. Gebruik uitsluitend de meegeleverde voet.

GEBRUIKSAANWIJZING L1734 DGM

Inhoudstafel 72
Zicht van de monitor 73
Ontpakken 74
Waarschuwing 74
Hardware installation 75
Menu controleknap 76
Toets inleiding. 76
Schoonmaakopmerkingen 77
Voorzorgsmaatregelen 77
Problemen oplossen 77
OSD (Op-schem weergave) menu modus. 78-79
Weergave modus 80
Specificatie 81

Alle Informatie in deze handleiding kan veranderd worden zonder voorafgaande verwittiging

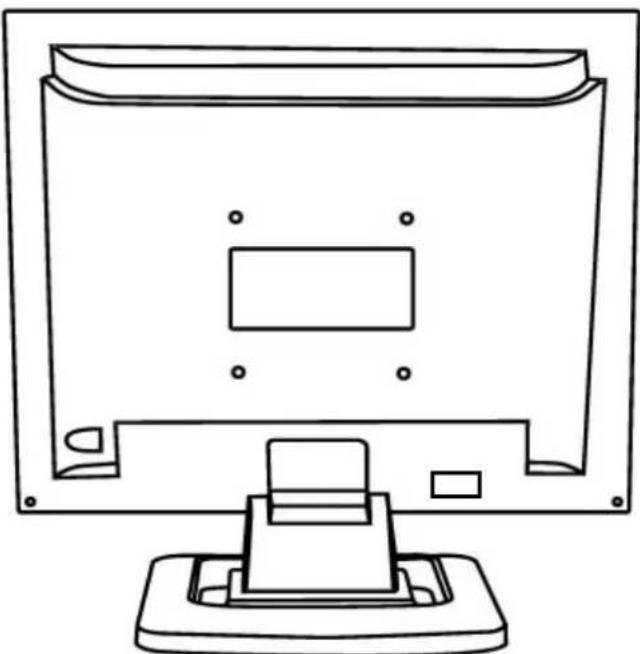

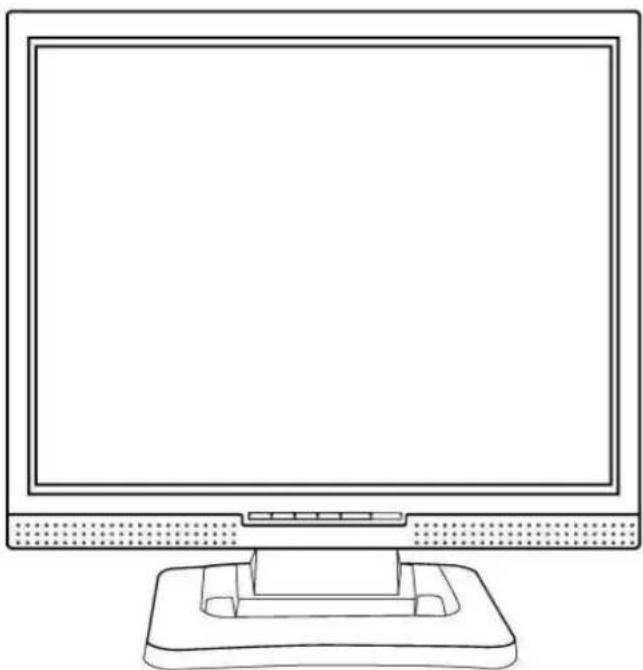

Zicht van de monitor

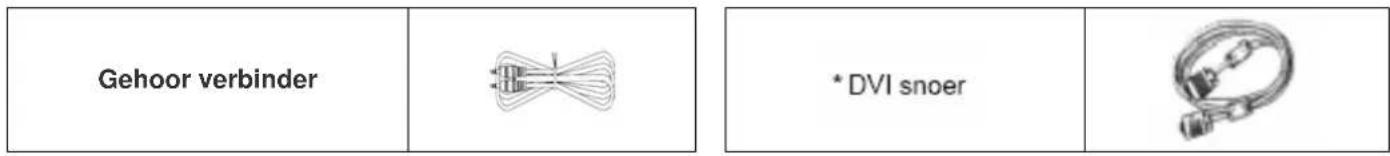

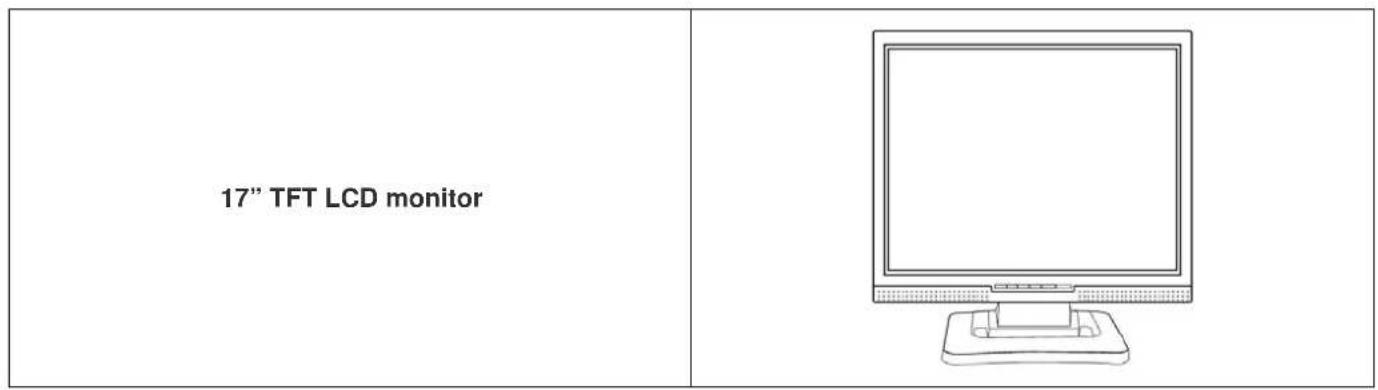

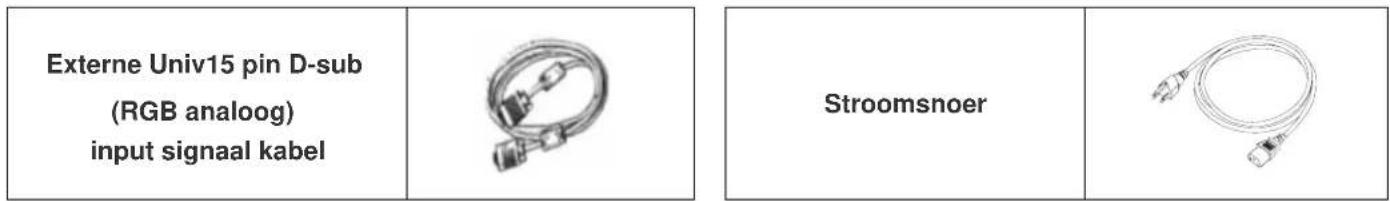

Ontpakken

Onze 17" LCD monitor bevat deutsche volgende items. Vergewis er uzelf van dat al deutsche klaarstaan, zo nicht neem dan contact op met uw verkoper of met de plaats van aankoop. Tenslotte, aarzel Niet om ons te contacteren

*Opmerking: DVI functie is een optioneel kenmerk.

Waarschuwing

1. Vergewis er uzelf van dat de systeemstroom afstaat.
2. Steek de signaalkabel in op de signaalverbinder op de achterkant van de computer.
3. Steek de adapter output kabel in op het steakcontact aan de achterkant van de LCD monitor en het stroomsnoer maar de adapter.
4. Verbind het strooansnoer met de stroombron.
5. Zet de computer en de monitor aan.
6. Voor de best möglichke beeldkwaliteit en uitvoering, stellen we voor dat u de resolutiebasis instelt van de weergave modus.

Hardware installment

Wees voorzichtig met uw LCD monitor, het is erg gevoelig en het geraakt gemakkelijk stuk. Schakel de stroom van de LCD en de stroom van de computeruit Vooraleer u het instelt. Volg onsze installmentie stap per stap.

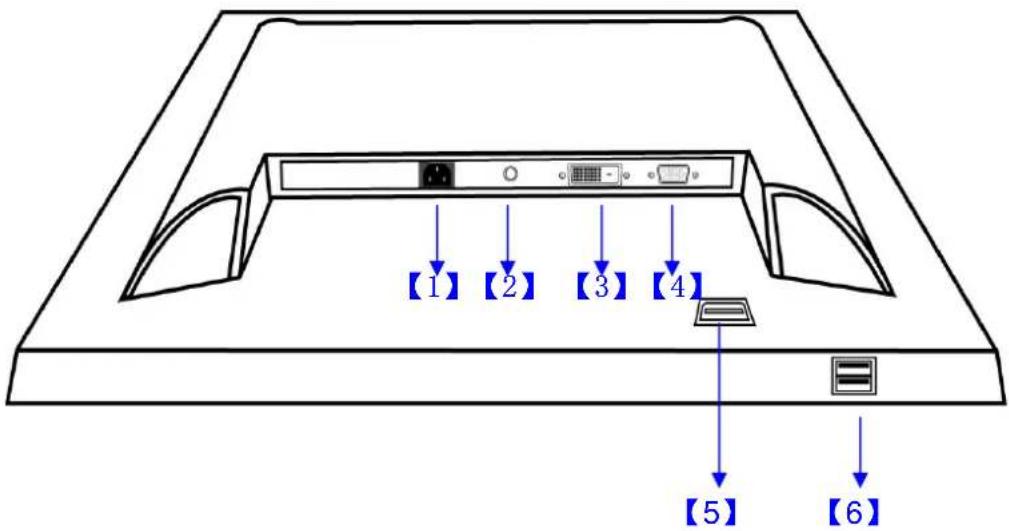

Input

【1】AC input: dit is om het stroomsnoer te verbinden.
【2】Audio in: dit kan verbonden worden met de computer audio-uit verbinder van de geluidsbron.
* [3] DVI poort : dit kan verbonden worden met de DVl signalkabel.
[4] VGA POORT: dit kan verbonden worden met de D-Sub 15 pin signalkabel.
[5] USB poort: Dit kan verbonden worden met de USB kabel verbinder B
[6] USB poort: Dit kan verbonden worden met de USB kabel verbinder A. *Opmerking: DVI functie is een optioneel kenmerk.

Monitor aanpassen

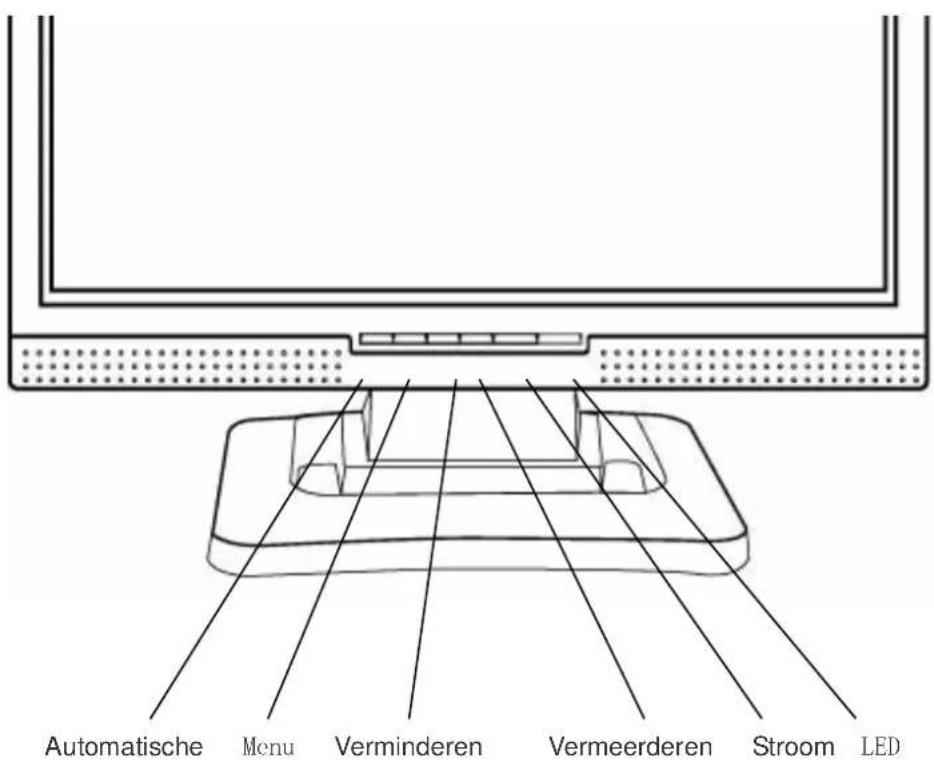

Menu controleknap

Toets inleiding

Stroom : Schakel de stroom van de LCD aan en uit. Wanner de stroom aanstaat standby za olanje+zijn.

Vermeerderen < + > : De optie waarde in het OSD menu vermeerderen.

Verminderen < - > : De hotkey van volume past ment aan. De optie waarde in het OSD menu verminderen.

Menu: druk de knop maar het OSD menu, menu rechte aanpassing.

Automatische: Automatisch aanpassen, menu linkse aanpassing.

Schoonmaakopmerkingen

1. Wees voorzichtig met scherm schoon te make.
2. Gebruik nooit een roestwerend chemisch product om het scherm schoon te makeen. Het zou het schermoppervlak können beschaden.
3. We stellen voor dat u een schone kamelen haarborstel gebruikt of een zachte, schone, lint-vrije doek om scherm af te vegen.
4. Druk nooit of raak het LCD Niet aan.

Voorzorgsmaatregelen

1. Stel de monitor Niet bloot aan direct zonnenlicht of aan hitte.
2. Mors geen vloeistof op de monitor.
3. Probeer de monitor Niet te openen. U zou door een elektrische shock gewond können raken. Voor Dienst, bel maar uwplaats van aankoop.
4. Gebruik uw monitor Niet wonneer magneten of elektronische Produkten in de buurt worden gebruikt.
5. Gebruik geen harde chemische of sterke schoonmaakprodukten om het scherm van de monitor schoonte make. Droog het af met een moie, zachtde doeken met een milde oplossing erop.
6. Plaats niets op de monitor. Slechte ventilatie kan misschien de temperatuur in de monitor latent oplopen.
7. Gebruik uw vingers Niet om het LCD scherm direct aan te raken. Vingerafdrukken, die olie bevatten, hunnen maar moeilijk afgeveegd worden.

Problemen oplossen

Vergewis er uzelf van dat de monitoraar behoren is geinstalleerd. Indien u enige problemen zou gegenkommen wonneer u dit product gebruikt.

Er is geen beeld op het scherm.

Gana:

1. Stroom besparings modus. Druk op eender welke toets en beweeg de mistr om de modus uit te schakelen.
2. Signaal kabel connector pinnen. Indien ze gebogen zich of er ontbreken enkele pinnen, neem dan contact op met uwplaats van aankoop.

De karakters lijken te donker of te Licht.

Ga na:

1. Gebruik het OSD menu om de helderheid aan te passen.

Wanneer zal uw monitor aangepast zich?

Gana:

1. Indien de resolutie van de frequentie werden veranderd.

. De teksten, die op het scherm verschijnt is onduuidelijk.

Gana:

1. Vergewis er uzelf van dat de resolutie of het vernieuw tempo overeenstemmen met de weergave modus.

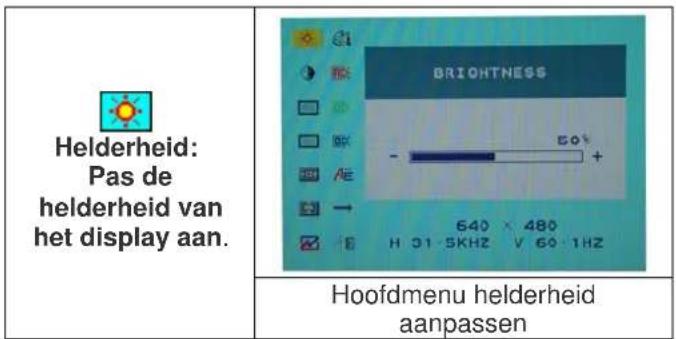

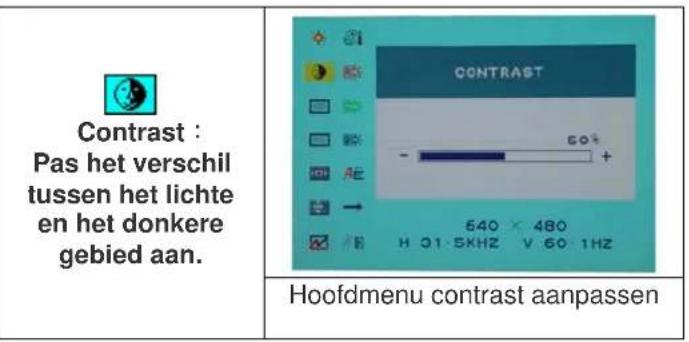

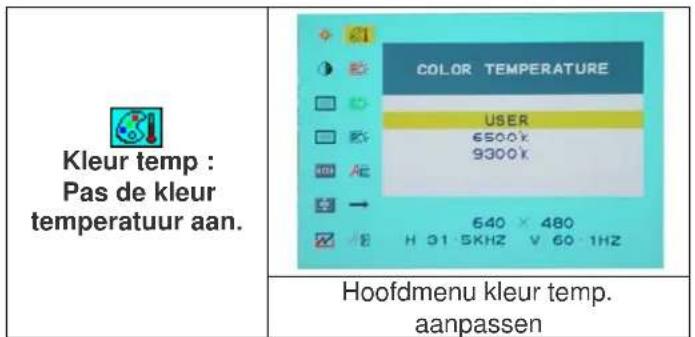

OSD (Op scherm weergave) menu modus computer

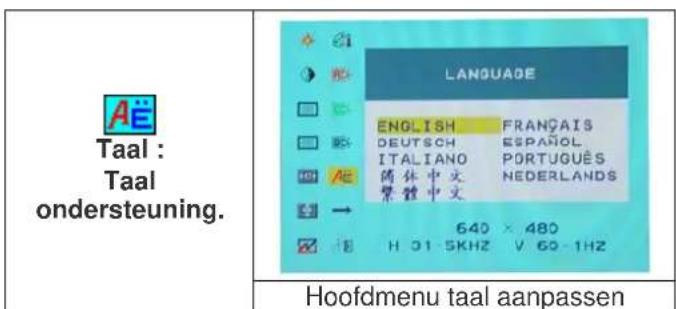

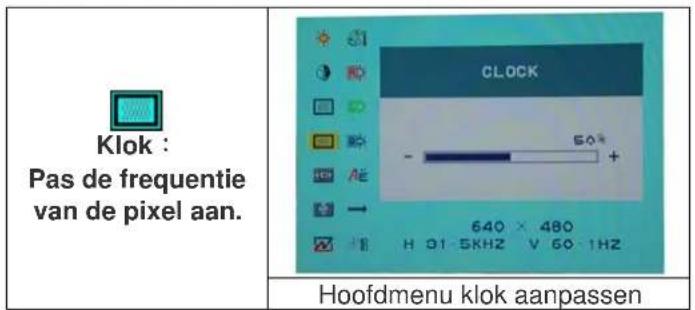

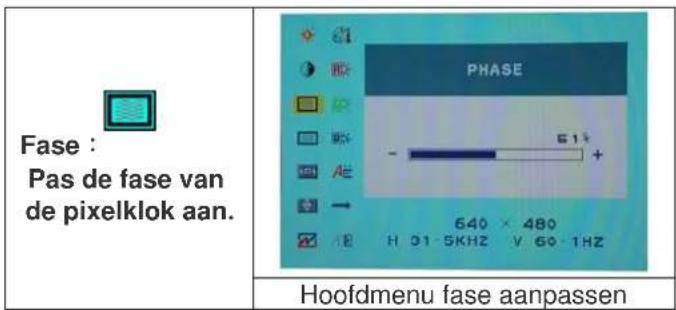

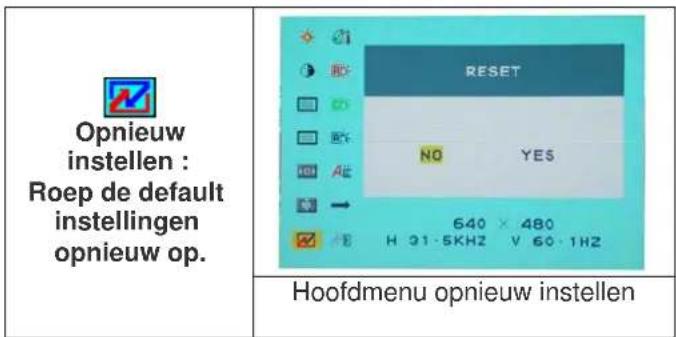

Optie selecteer

1. Druk op de OSD knop om het menu binnen te gaan.
2. Gebruik de automatische tuner voor een linkse aanpassing.
3. Druk opniew op OSD voor een rechtse aanpassing.

EXIT:

Opslaan en afsluiten.

Hoofdmenu EXIT aanpassen

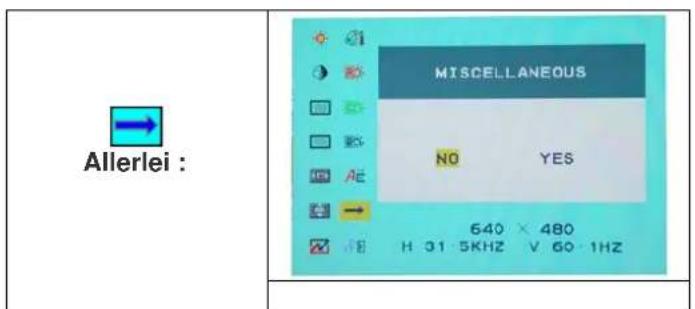

Allerlei

Terugkeren : Terugkeren的那一h het hoofdmenu.

Terugkeren

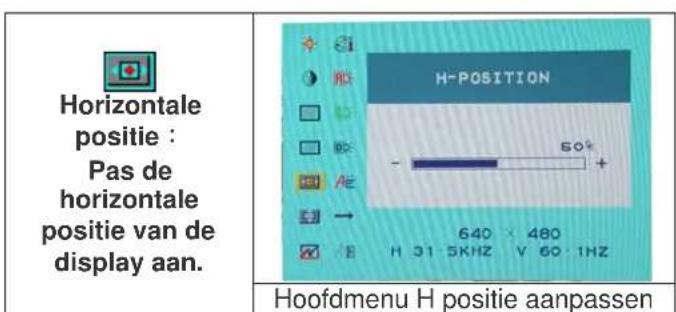

Horizontalite: Pas de horizontalite positie van de OSD aan.

OSD H positie aanpassen

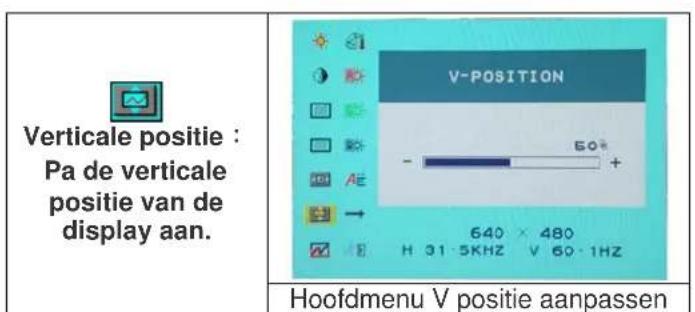

Verticale positie: Pas de verticale positie van de OSD aan.

OSD V positie aanpassen

OSD duur :
De timing van het oSD menu aanpassen.

OSD duur aanpassen

Automatische
kleur :
De kleur
automatisch
aanpassen.

Automatisch kleur aanpassen

Volume: De luidspreker aanpassen.

Menu volume aanpassen

Inkomende weergave modus
Resolutie	Horizontale	frequentie	(KHz)
640X350	31.475		70.100
640X480	31.469		59.940
640X480	37.700		75.000
720X400	31.469		70.087
800X600	37.879		60.317
800X600	46.875		75.000
1024X768	48.363		60.004
1024X768	60.023		75.029
1280X1024	63.981		60.020
1280X1024	79.976		75.024

1. We bieden u 10 beschikbare compatibele modussen met Windows aan.
2. Indien er enige stoornissen optreden op uw scherm of op uw computer verwijl u moduleert. Dit is normal.
3. Om de best möglichke kwaliteit te bekomen, denk eraan om het besturingsyteem van uw videokaart te upgraden. We raden u sterk aan dat u een modus kiest, die in de tabel worden weergegeven.
4. Een modus, die nicht worden werden gegeben in de bovenstaande babel, kan misschien nicht understand worden.
5. U zou het stroombeheer op uw computer+kennen gebruiken. Het is goed voor een langere levensduur van het produit.

Specificatie

LCD Panel Type		17.0" TFT Actieve matrix LCD display
	Kijkhoek	H:140°, V:130°
	Contrast verhouding	700 : 1 (Typisch)
	Helderheid	300 cd/m2 (Typisch)
	Reageertijd (Tr+Tf)	8 ms
	Weergave kleuren	16.7M kleuren (Echte kleur)
	Max resolutie	1280 x 1024(SXGA)
	Pixel grootte	0.264mm(H)x0.264mm(V)
Input signalen	VGA	VGA compatibel analogog RGB samengestelde sync ondersteund
	DVI*	DDWG overeenkomstig enkele link TMDS digitaal visuele interface (DVI)
	USB Hub	B type 2 poort hoge snelheid USB 2.0 (Windows ME, 2000, XP)
Compatibilität	Computer	Tot 1280 x 1024@75Hz toe (niet-opengewerkt)
Verbinder	VGA	D-sub 15-pinnen
	DVI*	DVI-D*
	Audio	Stereotelephone
	Stroom	A/C input
	USB Hub	B type USB poort+A type 2 poort Hoge snelheid USB 2.0 (Windows ME, 2000, XP)
Stroom	Voltage	Ingebouwde universe stroomvoorraad: 100-240 VAC, 50/60 Hz
	Verbruik	Actief < 48 Watt max.
	Stroom besparingsmodus	Standby < 3 Watt
Interne luidspreker		Luidspreker x 2
Gebruiker interface	LED aanwijzer	Actieve - Groen
		Standby - Oranje
		Uit - uitgeschakeld
Bedieningsvoorwaarden	Temperatuur	5°C~40°C
	Luchtovchtigkeit	20% ~ 80% R.H.
Afmetingen(W x H x D)	Fysisch	378mm(W) x 392mm(H) x 175mm(D)
DDC	DDC1/DDC2B overeenstemmend
Bepaling(Certificati\eb)		UL/CUL、CE、FCC、BSMI、RoSH

*Opmerking: DVI functie is een optioneel kenmerk.
