L1734 - Monitor DGM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LCD 17 pollici
Marca	DGM
Modello	L1734
Tecnologia di visualizzazione	TFT Active Matrix LCD
Dimensioni dello schermo	17 pollici
Risoluzione massima	1280 x 1024 (SXGA)
Angolo di visione	H:140°, V:130°
Rapporto di contrasto	700:1 (tipico)
Luminosità	300 cd/m² (tipico)
Tempo di risposta	8 ms (Tr+Tf)
Numero di colori	16,7 milioni (True color)
Passo pixel	0,264 mm x 0,264 mm
Ingressi video	VGA (D-sub 15 pin), DVI-D (opzionale)
Ingresso audio	Jack stereo 3,5 mm
Porte USB	2 porte USB 2.0 (tipo A) + 1 porta USB 2.0 (tipo B)
Altoparlanti integrati	2 x altoparlanti interni
Alimentazione	100-240 V AC, 50/60 Hz
Consumo elettrico (attivo)	Meno di 48 W
Consumo elettrico (standby)	Meno di 3 W
Dimensioni (L x A x P)	378 mm x 392 mm x 175 mm
Peso	Non specificato
Temperatura operativa	5°C a 40°C
Umidità operativa	20% a 80% UR
Certificazioni	UL/CUL, CE, FCC, BSMI, RoHS
Istruzioni per la pulizia	Usare un panno morbido e non lanuginoso; evitare prodotti corrosivi
Precauzioni di sicurezza	Non aprire il contenitore, evitare qualsiasi liquido, non esporre a calore

Domande frequenti - L1734 DGM

Perché il mio schermo rimane nero?

Verificare che lo schermo sia acceso (indicatore verde). Se l'indicatore è arancione, lo schermo è in standby: premere un tasto qualsiasi per riattivarlo. Assicurarsi anche che il cavo di interfaccia sia correttamente collegato e che tutti i pin siano integri.

Come regolare luminosità e contrasto?

Utilizzare il menu OSD: premere il tasto Menu per accedere alle impostazioni, quindi utilizzare i tasti + e - per navigare e regolare luminosità e contrasto.

Quale risoluzione devo utilizzare per una visualizzazione ottimale?

La risoluzione nativa consigliata è 1280 x 1024 a 60 Hz. Consultare la tabella delle modalità di visualizzazione nel manuale per le frequenze compatibili.

Il mio schermo mostra testo sfocato, cosa fare?

Assicurarsi che la risoluzione e la frequenza di aggiornamento corrispondano a una modalità di visualizzazione valida (es: 1024x768@60Hz). È inoltre possibile utilizzare la funzione Auto per una regolazione automatica dell'immagine.

Come pulire lo schermo senza danneggiarlo?

Spegnere lo schermo e lasciarlo raffreddare. Utilizzare un panno morbido, pulito e non lanuginoso leggermente umido. Non applicare mai prodotti corrosivi o detergenti aggressivi. Non esercitare pressione diretta sulla superficie.

Cosa fare in caso di problema di connessione con il computer?

Verificare che il cavo VGA o DVI sia ben inserito da entrambi i lati. Se i pin sono piegati o mancanti, contattare il fornitore. Assicurarsi anche che il driver della scheda grafica sia aggiornato.

Lo schermo non si accende affatto, cosa controllare?

Verificare che il cavo di alimentazione sia collegato sia allo schermo che a una presa elettrica funzionante. Se l'adattatore di alimentazione è rimovibile, assicurarsi che sia correttamente collegato. Provare con un'altra presa se possibile.

Come attivare la modalità standby?

La modalità standby si attiva automaticamente quando il segnale video è assente. Per disattivarla, premere un tasto qualsiasi o muovere il mouse. È anche possibile configurare le impostazioni di risparmio energetico nel menu OSD.

Lo schermo ha pixel morti, è normale?

Alcuni pixel morti o costantemente accesi possono essere presenti e sono considerati normali per la tecnologia LCD. Se il numero è eccessivo, contattare il fornitore per un'eventuale garanzia.

Posso utilizzare un supporto a parete per questo monitor?

Il manuale non specifica la compatibilità VESA. Per evitare danni, si consiglia di non fissare lo schermo a parete salvo diversa indicazione nel manuale completo. Utilizzare solo il supporto fornito.

MANUALE UTENTE L1734 DGM

Summario 52
II Monitor 53
Disimballaggio 54
Aventamento 54
Installazione Hardware 55
Tasti di Controllo 56
I Tasti 56
Pulizia. 57
Precauzioni 57
Risoluzione dei Problemi 57
Modalità Menu OSD (On-Screen Display) 58-59
Modalità Video 60
Specifiche Tecniche 61

Le informazioni del presente manuale sono soggette a variazioni alla preavviso.

Disimballaggio

Assicurarsi che tutti gli articoli qui elencati siano nella confezione del monitor LCD TFT 17". Se qualsiasi di questi articoli fosse mancante, contattare il rivenditore o il nostro centro servizio.

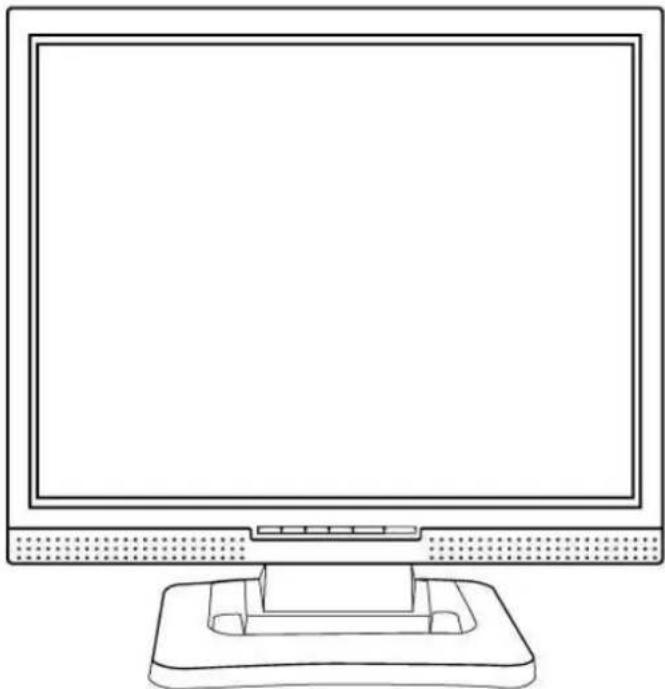

Monitor LCD TFT 17"
Cavo VGA		Cavo di Alimentazione
Connettore Audio		* Cavo DVI
Cavo USB
Manuale d'Uso	Menu	scheda della garanzia	DGM ###

• La funzione DVI è opzionale.

Avvertimento

1. Assicurarsi che ilsystema sia spento.
2. Inserire il cavo segnale alla presa di segnale sul retro del PC.
3. Inserire la spina d'uscita dell'alimentatore alla presa sul retro del monitor LCD ed il cavo di alimentazione all'alimentatore.
4. Collegare il cavo di alimentazione all'alimentazione.
5. Accendere il computer e il monitor.
6. Per la qualità miglioré è necessario impostare la risoluzione secondo "Modalità Video".

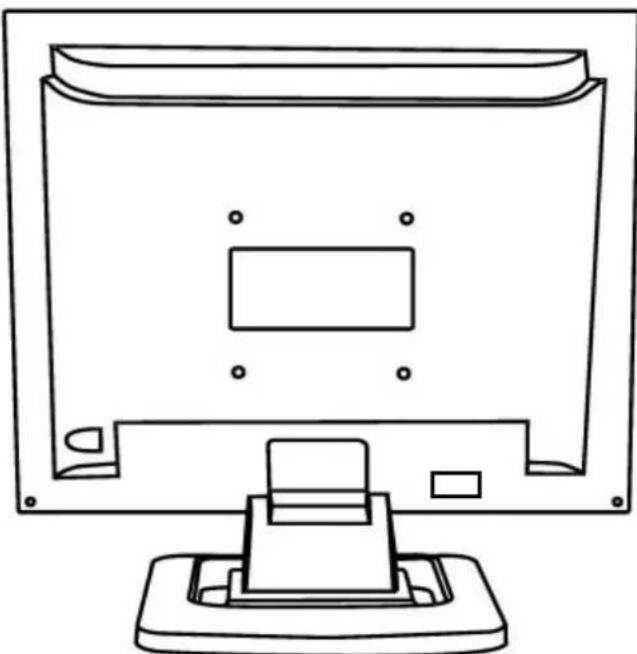

Installazione Hardware

Maneggiare il monitor LCD con cura, è un prodotto eccellenne maanche fragile. Spagnere lLCD e PC prima della impostazione. Effettuare le seguenti istruzioni passo per passo.

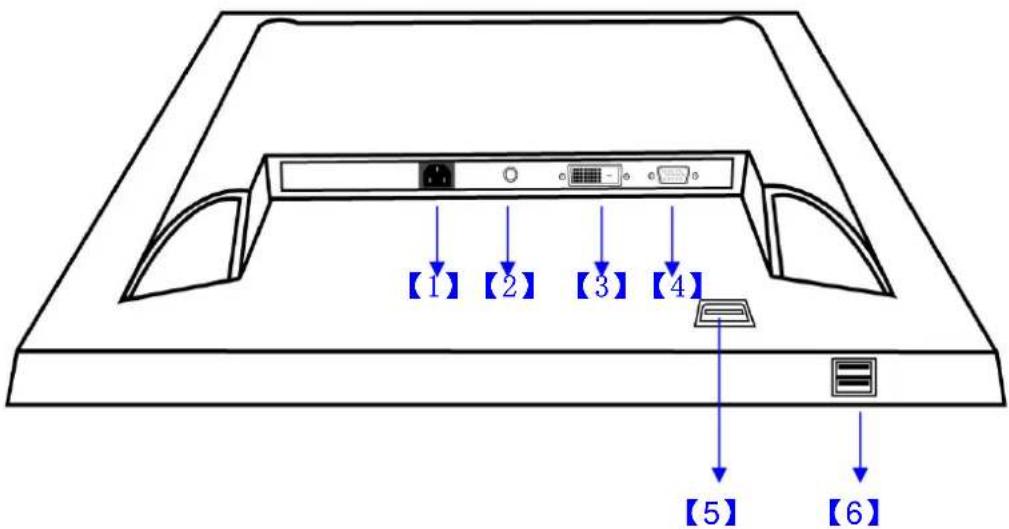

Ingressi

【1】Ingresso CA: É per il collegamento del cavo di alimentazione.
【2】Audio In: Questo si cui collegare al connettore della risorsa del suono audio-out del PC.
*【3】Porta DVI: Questo si più collegare con il Cavo segnali DVI.
【4】PORTA VGA：Serve per il collegamento del cavo segnale D-Sub a 15 pin.
[5] Orificio del USB: Ciò può essere collegata con il connettore B del cavo del USB.
[6] Orificio del USB: Ciò può essere collegata con il connettore A del cavo del USB.

• La funzione DVI è opzionale.

Regolazione del Monitor

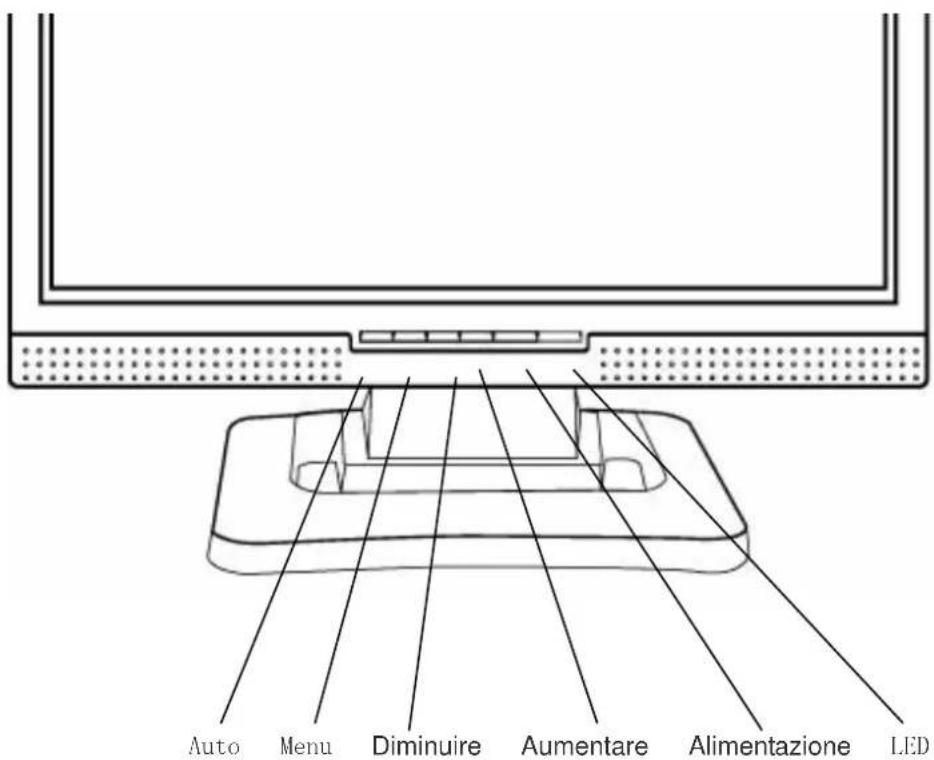

Tasti di Controllo

Tasti

Alimentazione: Per accendere e spegnere l'alimentazione dellLCD. Lo stato acceso èindicato dal colore verde,

stand-by è indicato dal colore arancione.

Aumentare < + > : Per aumentare il valore della voce del menu OSD.

Diminuire < - > : la Caldo-chiave di volume registra ment. Per diminuire il valore della voce del menu OSD.

Menu: Premere il tasting per attivare il menu OSD, regolazione menu destro.

Auto: Per una regolazione automatica, regolazione sinistro.

Pulizia

1. Pulire lo schermo con cura.
2. Non usare mai pulitori abrasivi o solventi chimici aggressivi per pulire lo schermo, perché possono danneggiare la superficie dello schermo.
3. Si consiglia di utilizzare una spazzola pulita di belo di cammello o un panno morbido, pulito, non peloso per pulire lo schermo.
4. Evitare di applicare pressione sulla superficie dellLCD.

Precauzioni

1. Non esporre il monitor alla luce diretta del sole o ad una fonte di calore.
2. Non versare liquidi sul monitor.
3. Non cercare di aprire il monitor. Rischio di scosse elettriche. Manutenzione deve essere effettuata dal rivenditore.
4. Non usare il monitor vicino a prodotti magnetici o elettronici in funzione.
5. Non utilizzato mai prodotti chimici o solventi aggressivi per pulire lo schermo del monitor. Per la pulizia utilizzare panni morbidi e puliti imbevuti di soluzioni leggere.
6. Non collocare oggetti sul monitor. Una cattiva ventilazione potrebbe surriscaldare il monitor.
7. Non toccare lo schermo LCD con le dite. Impronte di dita risultano dificile da pulire.

Risoluzione dei Problemi

Se si riscontrano problemi nell'utilizzo del prodotto, controllare che il monitor sia stato installato correttamente.

L'immagine non compare.

Controllare:

1. Modalità di risparmio energetico. Premere un tasting qualsiasi e spostare il mouse per disattivare tale modalità.
2. Pin del connettore del cavo di segnale. Se vi sono pin mancanti o piegati, contattare il rivenditore.

I caratteri appaiano scuri oppure troppo chiari.

Controllare:

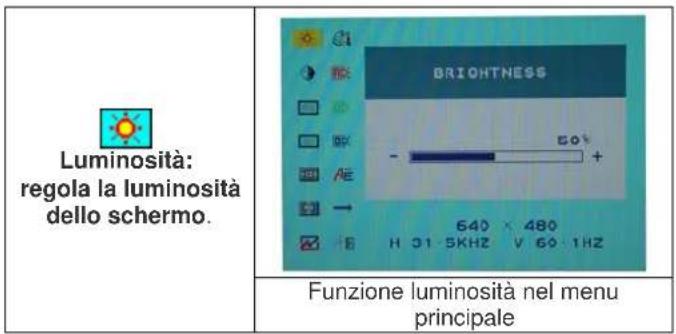

1. Regolare la luminosità con il Menu OSD.

' Quando serve un'impostazione nuova del monitor?

Controllare:

1. Se è stata modificata la risoluzione della frequenza.

. Il testo sullo schermo appeare molto chiaro.

Controllare:

1. Assicurarsi che la risoluzione o frequenza di aggiornamento corrisponde alla Modalità Video.

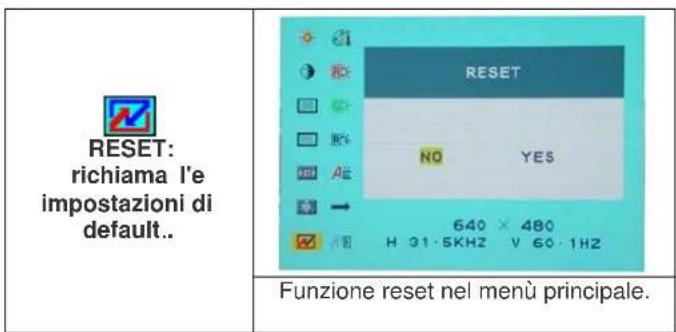

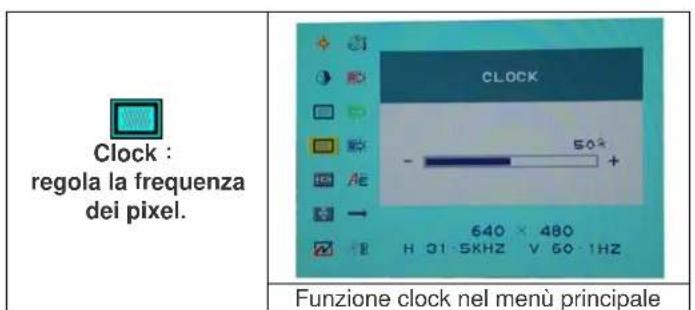

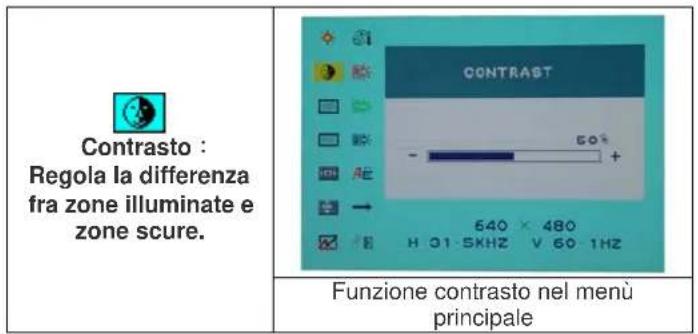

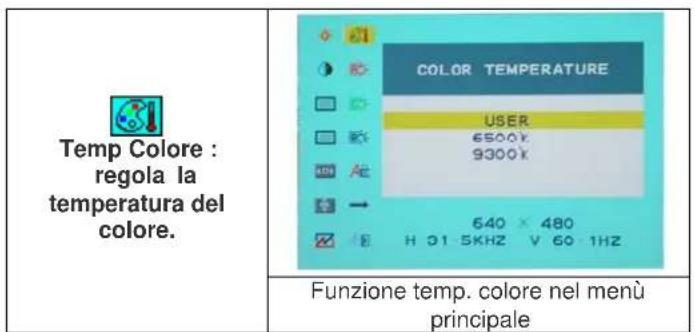

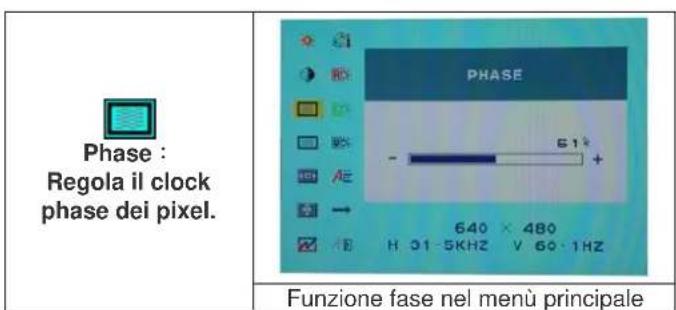

Modalità Menu OSD (On-Screen Display)

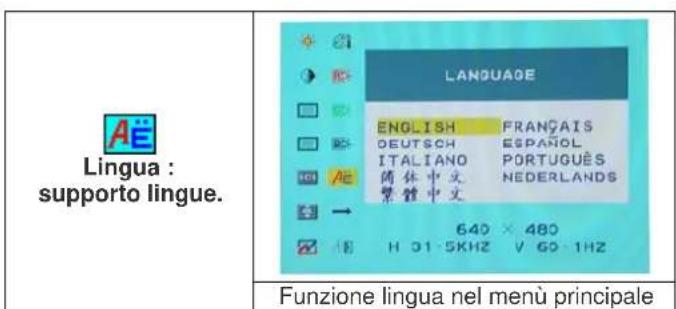

Selezione Opzioni

1. Premere il tasting OSD per accedere al menu.
2. Utilizzare Auto Tune per regolazione sinistra.
3. Premere OSD ancora per regolazione destra.

EXIT:

Salva ed esce.

Funzione EXIT nel menu principale

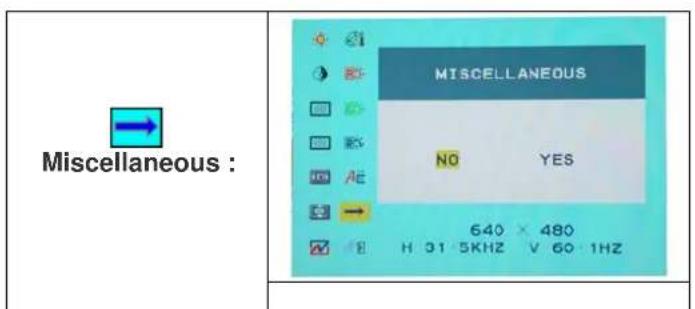

Miscellaneous :

Return: Ritorna all'ultimo canale

Return

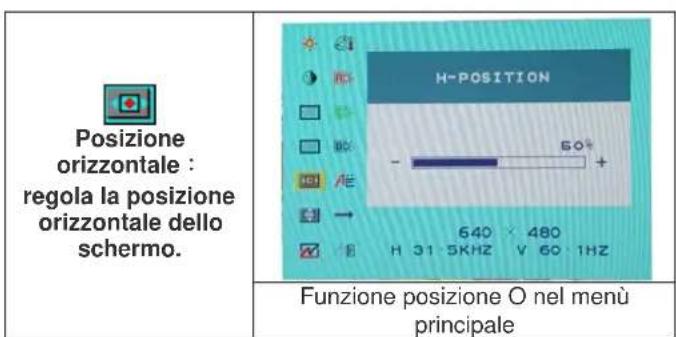

OSD Posizione orizzontale: regola la posizione orizzontale dello schermo..

Funzione OSD posizione O nel menu principale

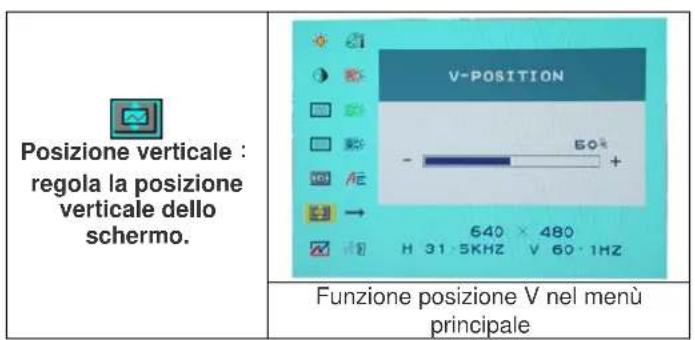

OSD Posizione verticalica regola la posizione verticale dello schermo..

Funzione OSD posizione V nel menu principale

OSD Duration : Ajuste del OSD timeout.

Funzione Auto colore nel menu principale

Volume: regola le casse.

Funzione volume nel menu principale

Modalità Video In arrivio
Risoluzione	Frequenza	Orizzontale (KHz) Freqenz
640X350	31.475	70.100
640X480	31.469	59.940
640X480	37.700	75.000
720X400	31.469	70.087
800X600	37.879	60.317
800X600	46.875	75.000
1024X768	48.363	60.004
1024X768	60.023	75.029
1280X1024	63.981	60.020
1280X1024	79.976	75.024

1. Offriamo 10 modalità disponibili e compatibile con Windows.
2. Interferenze sullo schermo durante l'impostazione del PC od OSD è un fenomeno normale.
3. Per ottenere la qualità ottima, tenere presente di aggiornare I driver della scheda video. Si consiglia di scegliere una delle modalità riportate nella tabella.
4. Altre modalità non elencate potrebbero essere non supportate.
5. Utilizzare la modalità risparmio energetico del computer aiuta ad estendere la durata del prodotto.

Specifiche Tecniche

Pannello LCD Tipo	Angolo di Visualizzazione Rapporto di Contrasto Luminosità Tempo di Risposta(Tr+Tf) Colori del Display Risoluzione mass. Pixel Pitch	Display LCD TFT 17.0" Active Matrix H:140°, V:130° 700 : 1 (Tip.) 300 cd/m2 (Tip.) 8 ms 16.7M colori (True color) 1280 x 1024(SXGA) 0.264mm(O) x 0.264mm(V)
Segnali di Entrata	VGA DVI* USB hub	RGB analogico VGA compatible Composite Sync supportato Single Link TMDS Digital Visual Interface (DVI) - DDWG compatible Tipo 2 USB port 2.0 di B di Hi-Velocità(Windows ME, 2000, XP)
Compatibilità PC Fino a 1280 x 1024@75Hz(non-inferlacciato)
Connettori	VGA DVI* Audio Alimentazione USB Hub	D-Sub a 15-Pin DVI-D* Presa Stereo Ingresso CA Tipo tipo port 2 USB ad alta velocità port 2.0 di B del USB +A(Windows ME, 2000, XP)
Alimentazione	Tensione Consumo Modo risparmio energetico	Alimentatore universale incorporeto: 100-240 VAC, 50/60 Hz Attività < 48 Watt Mass. Standby < 3 Watt
Altoparlanti Interni		Altoparlante x 2
Interfaccia Utente Indicatore LED Attivo -		Verde Standby - Arancione Spagnere - Spento
Condizioni Operative	Temperatura Umidità	5°C~40°C 20% ~ 80% U.R.
Dimensioni(L x A x P)	Specifiche Fisiche 378mm(L) x 392mm(A) x 175mm(P)
DDC Conforme DDC1/DDC2B
Certificazioni)		UL/CUL, CE, FCC, BSMI, RoSH

• La funzione DVI è opzionale.
