Tipo de producto	Monitor LCD 17 pulgadas
Marca	DGM
Modelo	L1734
Tecnología de pantalla	TFT Active Matrix LCD
Tamaño de la pantalla	17 pulgadas
Resolución máxima	1280 x 1024 (SXGA)
Ángulo de visión	H:140°, V:130°
Relación de contraste	700:1 (típico)
Luminosidad	300 cd/m² (típico)
Tiempo de respuesta	8 ms (Tr+Tf)
Número de colores	16,7 millones (True color)
Tamaño de píxel	0,264 mm x 0,264 mm
Entradas de video	VGA (D-sub 15 pines), DVI-D (opcional)
Entrada de audio	Conector jack estéreo de 3,5 mm
Puertos USB	2 puertos USB 2.0 (tipo A) + 1 puerto USB 2.0 (tipo B)
Altavoces integrados	2 x altavoces internos
Alimentación	100-240 V AC, 50/60 Hz
Consumo eléctrico (activo)	Menos de 48 W
Consumo eléctrico (reposo)	Menos de 3 W
Dimensiones (L x A x P)	378 mm x 392 mm x 175 mm
Peso	No especificado
Temperatura de funcionamiento	5°C a 40°C
Humedad de funcionamiento	20% a 80% HR
Certificaciones	UL/CUL, CE, FCC, BSMI, RoHS
Instrucciones de limpieza	Utilice un paño suave y que no suelte pelusa; evite productos corrosivos.
Precauciones de seguridad	No abrir la carcasa, evite cualquier líquido, no exponga al calor.

Preguntas frecuentes - L1734 DGM

¿Por qué mi pantalla permanece negra?

Verifique que la pantalla esté encendida (indicador verde). Si el indicador es naranja, la pantalla está en reposo: presione cualquier tecla para despertarla. Asegúrese también de que el cable de interfaz esté correctamente conectado y de que todos los pines estén intactos.

¿Cómo ajustar el brillo y el contraste?

Utilice el menú OSD: presione la tecla Menú para acceder a los ajustes, luego use las teclas + y - para navegar y ajustar el brillo y el contraste.

¿Qué resolución debo usar para una visualización óptima?

La resolución nativa recomendada es 1280 x 1024 a 60 Hz. Consulte la tabla de modos de pantalla en el manual para las frecuencias compatibles.

Mi pantalla muestra texto borroso, ¿qué hago?

Asegúrese de que la resolución y la frecuencia de actualización correspondan a un modo de visualización válido (p. ej., 1024x768@60Hz). También puede usar la función Auto para un ajuste automático de la imagen.

¿Cómo limpiar la pantalla sin dañarla?

Apague la pantalla y déjela enfriar. Use un paño suave, limpio y que no suelte pelusa ligeramente húmedo. Nunca aplique productos corrosivos ni detergentes fuertes. No ejerza presión directa sobre la superficie.

¿Qué hacer en caso de problema de conexión con la computadora?

Verifique que el cable VGA o DVI esté bien insertado en ambos lados. Si los pines están doblados o faltan, contacte a su proveedor. Asegúrese también de que el controlador de la tarjeta gráfica esté actualizado.

La pantalla no enciende en absoluto, ¿qué revisar?

Verifique que el cable de alimentación esté conectado tanto a la pantalla como a un tomacorriente funcional. Si el adaptador de corriente es extraíble, asegúrese de que esté correctamente conectado. Pruebe con otro tomacorriente si es posible.

¿Cómo activar el modo de reposo?

El modo de reposo se activa automáticamente cuando no hay señal de video. Para desactivarlo, presione cualquier tecla o mueva el mouse. También puede configurar los ajustes de ahorro de energía en el menú OSD.

La pantalla tiene píxeles muertos, ¿es normal?

Algunos píxeles muertos o constantemente encendidos pueden estar presentes y se consideran normales para la tecnología LCD. Si el número es excesivo, contacte a su proveedor para una posible garantía.

¿Puedo usar un soporte de pared para este monitor?

El manual no especifica compatibilidad VESA. Para evitar daños, se recomienda no fijar la pantalla en la pared a menos que se indique lo contrario en el manual completo. Utilice únicamente la base suministrada.

MANUAL DE USUARIO L1734 DGM

Tabla de Contenso 62

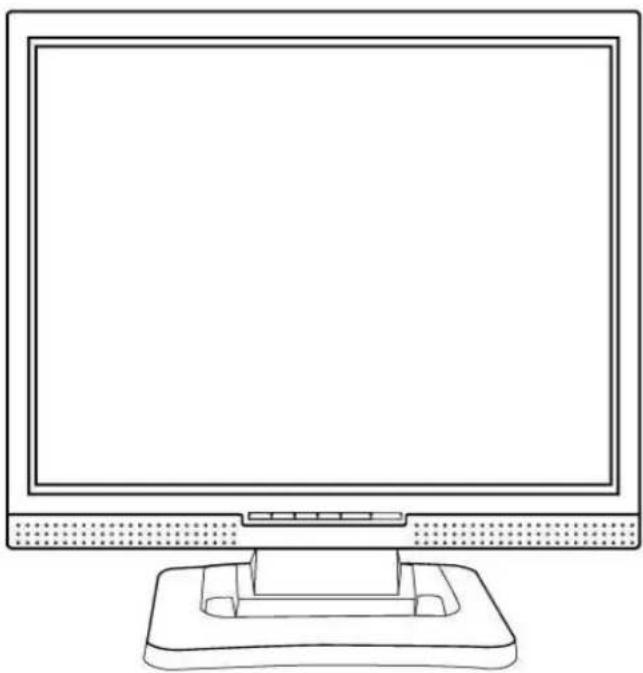

Visualizacion del Monitor 63
Desempagar 64
Atencion 64
Instalacion de Hardware 65
Menu del control de boton 66
Introduccion de Tecla 66
Noticia de Limpieza 67
Precaución 67
Depuración 67
OSD (Exhibition sobre la Pantalla) Menu de Modelo 68-69
Modelo de Exhibitacion 70
Especifica. 71

Toda información de cambio del presente manual podra ser sin preaviso algo.

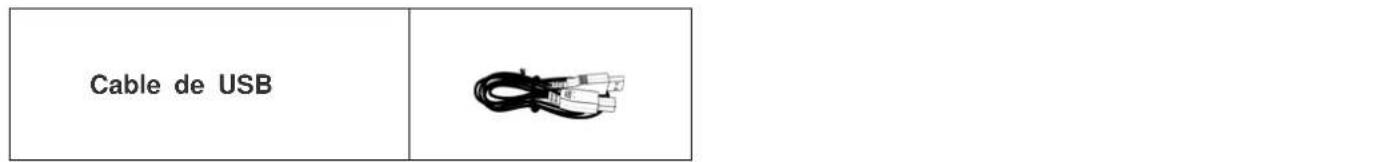

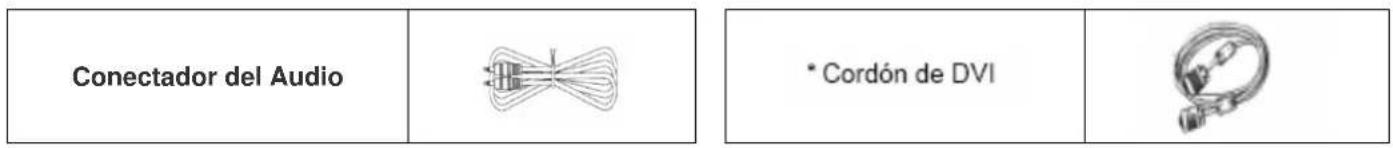

Desempagar

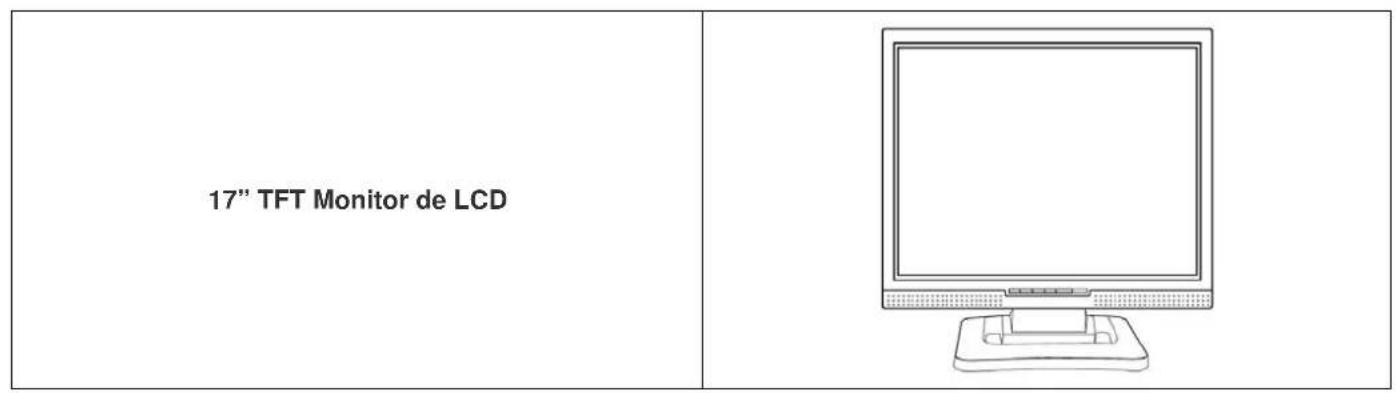

Nuestro monitor de LCD 17"debe contener con los siguientes articulos. Hace seguro que Ud.iene todos preparados, en caso contrario por favor contactar con su suministrador o la tienda donde Ud. hace la compra. Por ultimate, siente libre de contactar con nosotros.

* Es optional la funciona de DVI.

Atencion

1. Hace seguro que está apagado el Sistema de energia.
2. Enchufa el cable deSEA al conectador de SEA detrasicde PC.
3. Enchufa el cable de salute del adaptor a la toma de corriente detrás del monitor de LCD y el cordón de corriente al adaptor.
4. Conecta el cordón de corriente a la fuente de energia.
5. Enciende la computadora y el monitor.
6. Para lograr el mejor funcionaamente de calidad, recomendamos a Ud. monta laResolution como " Modelo de Exhibitión".

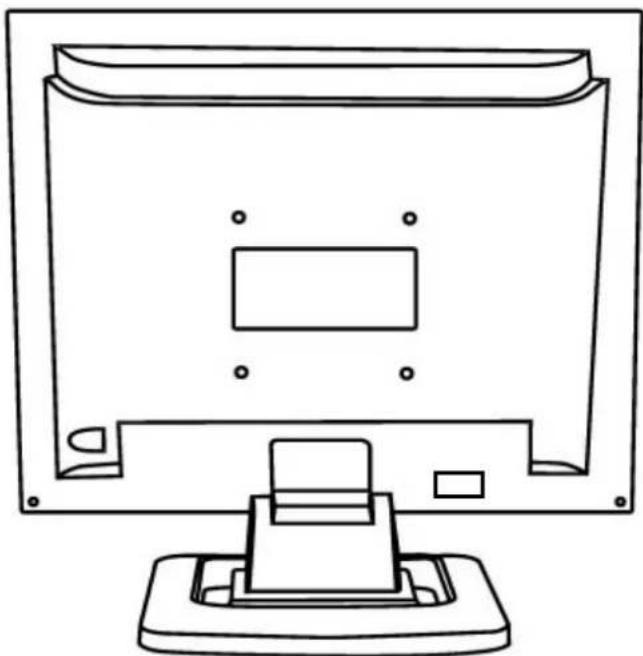

Instalación de Hardware

Queonga atencion con su monitor deLCD,esmuyexquisitezperofacildequebrarse.Apagarel corriente de LCD yde PCantesde montarlo.

Sigue nthuesira instalacion paso por paso.

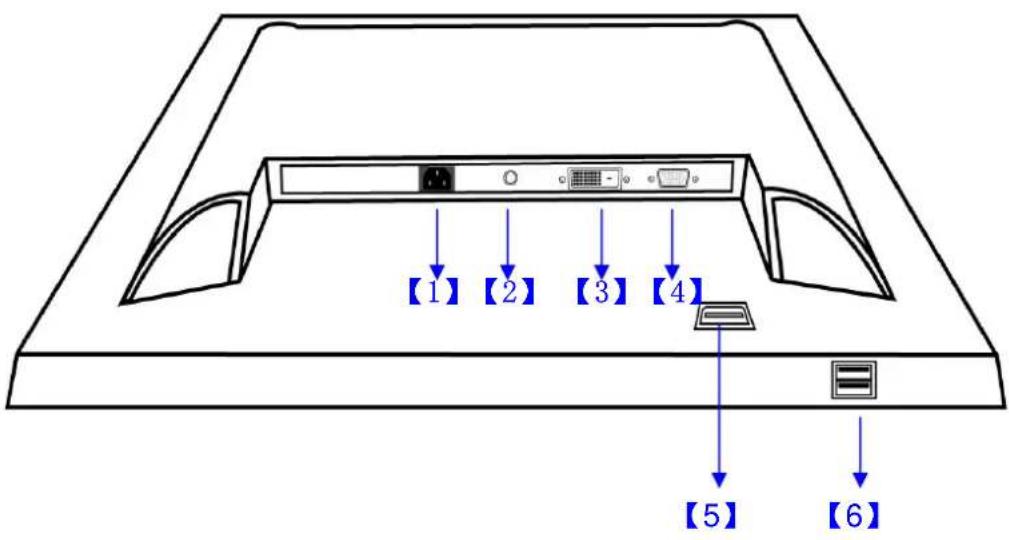

Entrada

【1】AC Input: Para la connexion del cabo electrico.
[2] Audio In: Este pode ser conectado con PC audio-out connectador de recurso de sonido.
*【3】Acceso DVI:Este pode ser conectado con DVI Cable Señal.
[4] PUERTO VGA: Para la conexión con el cabo de signal D-Sub de 15 pinzas.
[5]Acceso de USB:Esto se pueda conectar con el conectador B del cable del USB
[6]Acceso de USB:Esto se pueda conectar con el conectador A del cable del USB.
* Es optional la funciona de DVI.

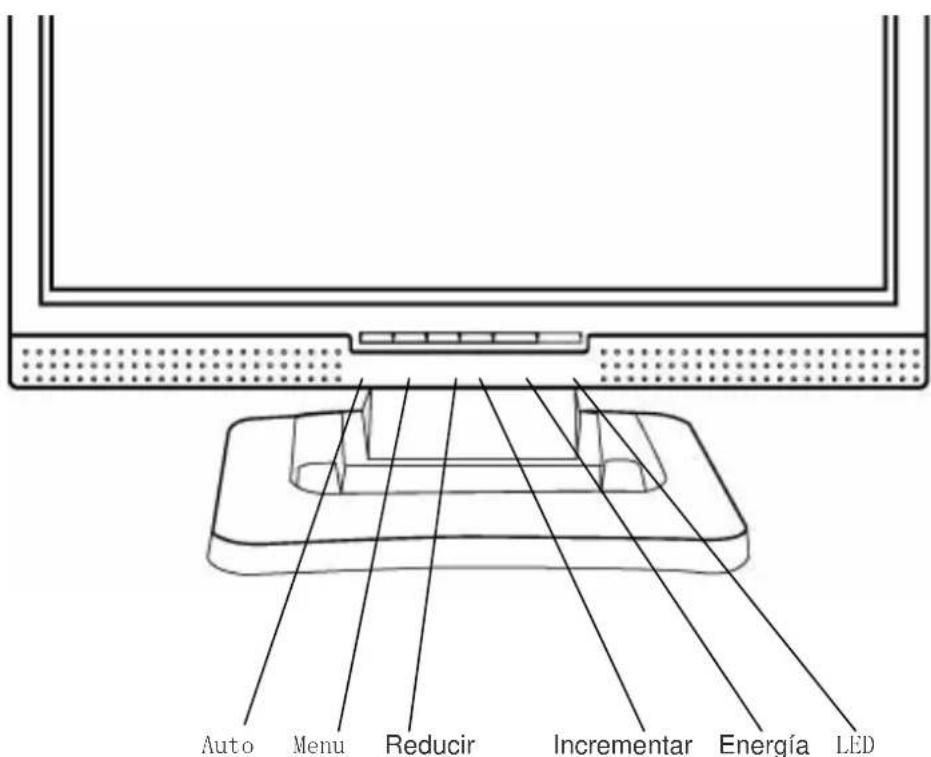

Modificación del Monitor

Menu del Control de Botón

Introduccion de Tecla

Energía : Encender y apagar la energia de LCD. Cuando está encendido la energia, la luz está demostrando verde, estar lista sera de color de naranja.

Incrementar < + > : Incrementar el valor de option en el menu de OSD.

Reducir < - > : la Caliente-llave del volumen ajusta ment. Reducir el valor de option en el menu de OSD.

Menu: Aprete el botón al menu de OSD, menu de modificación de derecha.

Auto: Auto modificacion, menu de modificacion de izquierda.

Noticia de Limpieza

1. Hace limpio la pantalla suavamente.
2. Nunca, jamás, using该如何 tipo de disolvente químico corrosivo para limpir la pantalla, se podrá darñar la superficie de la pantalla.
3. Recomendamos a Ud. using an cepillo de camello limpio o un trapo limpio, de hilas-libre para limpiar la pantalla.
4. Que no dar nada de presion directamente sobre el LCD.

Precaución

1. Que no se expone el monitor a lugar tomando sol directamente o lugar caliente.
2. Que no vertarse liquido sobre el monitor.
3. Que no se intenta de partir el monitor. Es possible lastimarse por什麽 eletrico. Para serviceo, llama al lugar donde Ud. hace la compra.
4. Que no se usa su monitor cuando operando produtos magnéticos o electrónicos cercanos.
5. Que no se usa quimica dura o solventa de limpieza fuerte para limiar la pantalla del monitor. Limpiarla con un trapo Imipio, suave aplicado con solución apacible.
6. Que no se colque该如何 fazer su monitor. Mala ventilacion podra elevarse la temperatura del monitor.
7. Que no se toca directamente con sus dedos sobre la pantalla de LCD, la huella digital que contiene aceite causaria dificultad de limpiar.

Depuración

Hace seguro que su monitor está apropiamente instalado si fueraenciondo qualquier problemas del uso.

• No hay dibujo sobre la pantalla.

Revise:

1. Modelo de salvamento de energia. Apretarialquier teclay mueve el raton para desactivar el modelo..

2. Conectar de broches del cable deSEA. Si tuviera torcido o perdido los broches, consulta al lugar donde hiciste la compra.

3. Caracter de visión muy oscura o brilla

Revise:

1. Usan el menu de OSD para modifier la brillantez.

2. Para cuando necessitaría ser modificado su monitor?

Revise:

1. Si laResolution o la velocidad de refrescar fuera cambado.

2. El Texto que aparece sobre la pantalla es confuso.

Revise:

1. Hace seguro que laResolution o la velocidad de refrescar corresponda con el Modelo de exhibicion.

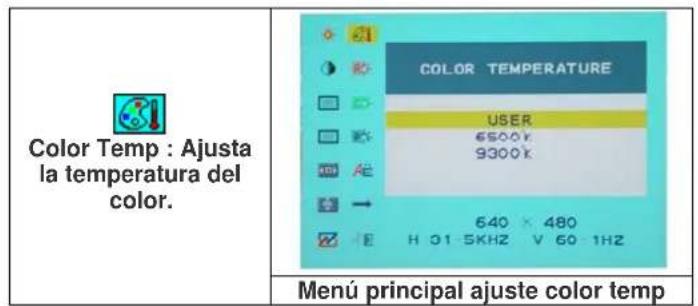

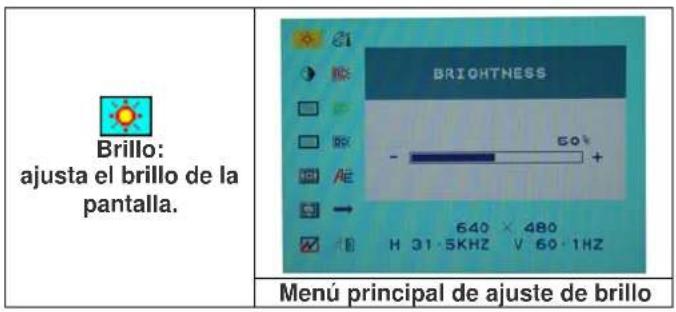

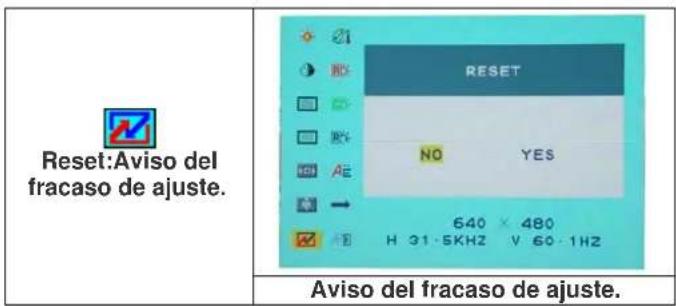

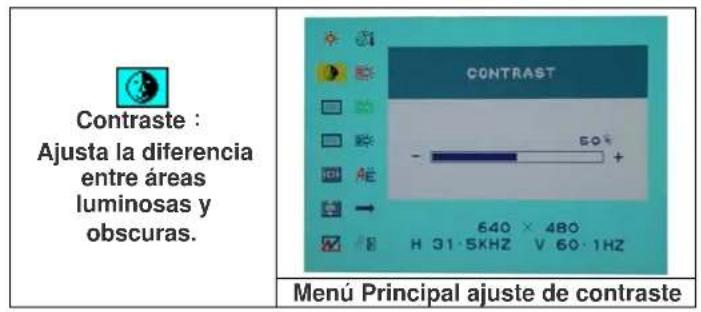

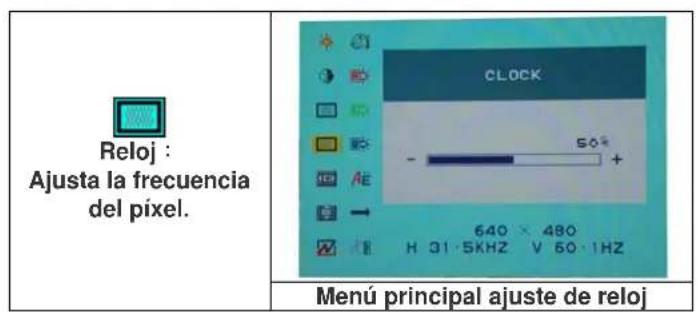

OSD (Exhibisión sobre la Pantalla) Menu de Modelo

Selección de.option

1. Aprete el botón de OSD para entrada al menu.
2. Usando Auto Tono para la modificacion izquierda.
3. Aprete otra vez el OSD para la modificacion derecha.

EXIT :

Guardar y Salir.

Menu principal de ajuste de EXIT

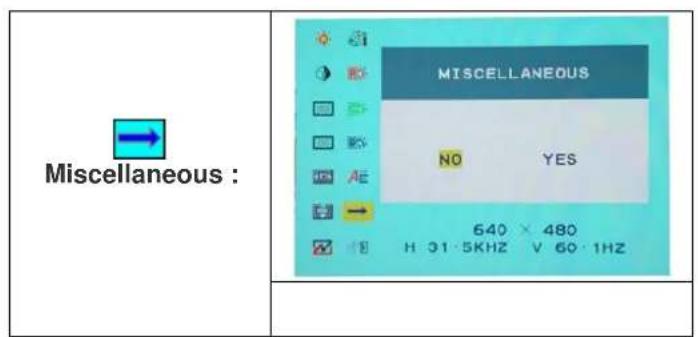

Miscellaneous :

Vuelta atras :Se devuelte alultimate canal.

Vuelta atras

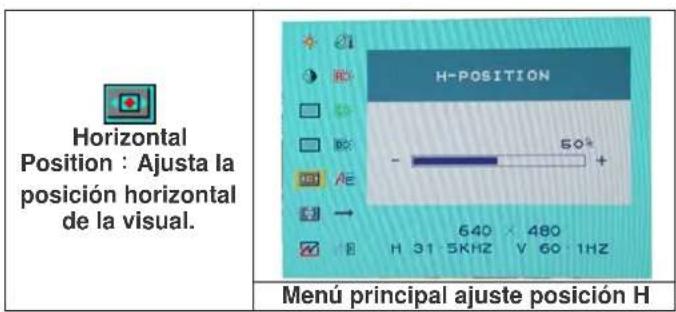

Horizontal Position: Ajusta la posicion horizontal de la visual.

Menu principal ajuste posicón H

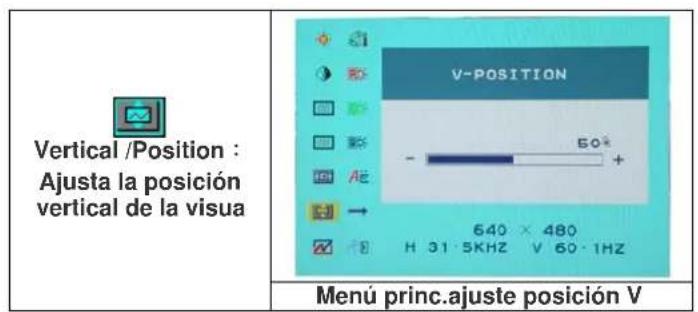

Vertical/Position:
Ajusta la posicion vertical de la visual..

Menu princ.ajuste posicón V

OSD Duration : Ajuste del OSD timeout.

OSD DURATION

Volumen: Ajuste del altavoz.

VOLUME

Menu principal ajuste de volumen

Modelo de Exhibisión

Modelo de Exhibisión que Entra
Resolución	Frecuencia Horizontal (KHz) Frecuencia V
640X350	31.475		7
640X480	31.469		5
640X480	37.700		7
720X400	31.469		7
800X600	37.879		6
800X600	46.875		7
1024X768	48.363		60
1024X768	60.023		75
1280X1024	63.981		60.03
1280X1024	79.976		75.03

1. Ofrecemos 10 modelos disponibles, compatible con Windows.
2. Si occursa qualquer interferencia sobre su pantalla al momento de modulando su PC o OSD. Es normal.
3. Para lograr el mejor calidad de PC, no se olvideactualizar su tarjeta de controlador. Recommendamos fuertamente a Ud. a elige el modelos listed en la tabla.
4. Otros modelos que no estan lista en dicha tabla, podrian ser no soportado.
5. Ud. puede usar administración de energia sobre su computadora. Es buena para durar la vida del producto.

Especificaion

Panel de LCD Tipo	Angulo de Vista Proportione de Contraste Brillantez Tiempo de Reccion(Tr+Tf) Colores de Exhibitión Resolución Max. Pixel de Tirar	Panel de LCD de 17.0 TFT Activa Matricular H:140°, V:130° 700:1 (Tipico) 300 (Tipico) 8 ms 16.7M colorres (color real) 1280 x 1024(SXGA) 0.264mm(H) x 0.264mm(V)
Señas de Entrada	VGA DVI* USB hub	VGA compatível análogo RGB Composto sync apojoado DDWG para Interface Visual Digital Single Link TMDS (DVI) Tipo 2 USB de alta velocidad portuario 2.0 de B(Windows ME, 2000, XP)
Compatibility PC Mayor de 1280 x 1024@75Hz(No-interlazado)
Connector	VGA DVI* Audio Energía electrica USB Hub	D-sub 15-pinos DVI-D* Jaque de Fone Stereo Input A/C Tipo puerto de B del USB + Un tipo 2 USB de alta velocidad portuario 2.0(Windows ME, 2000, XP)
Energía electrica	Voltage Consumo Modo de economía de energia electrónica	Incorporada fuente universal de energia electrónica: 100-240 VAC, 50/60 Hz Activo < 48 Watt Max. Standby < 3 Watt
Altavoz Interna		Altavoz x 2
Interfaz del Usuario Indicador de LED Activo - Verde Apagado - Naranja En espera - Apagado
Bedieningsvoorwaarden	Temperatura Vochtigheid	5°C~40°C 20% ~ 80% R.H.
Afmetingen (WxHxD)	Fysiek	378mm(W) x 392mm(H) x 175mm(D)
DDC		DDC1/DDC2B Obediente
Regulación (Certificaciones)		UL/CUL, CE, FCC, BSMI, RoSH

• Es optional la función de DVI.

Módulo Display (de exibicao)
