L1734 - 显示器 DGM - 免费用户手册

产品类型	17英寸液晶显示器
品牌	DGM
型号	L1734
显示技术	TFT有源矩阵液晶
屏幕尺寸	17英寸
最大分辨率	1280 x 1024 (SXGA)
视角	H:140°, V:130°
对比度	700:1 (典型)
亮度	300 cd/m² (典型)
响应时间	8毫秒 (Tr+Tf)
色彩数	1670万 (真彩色)
像素间距	0.264毫米 x 0.264毫米
视频输入	VGA (D-sub 15针), DVI-D (可选)
音频输入	3.5毫米立体声插孔
USB端口	2个USB 2.0端口（A型）+ 1个USB 2.0端口（B型）
内置扬声器	2个内置扬声器
电源	100-240伏交流，50/60赫兹
功耗（工作）	小于48瓦
功耗（待机）	小于3瓦
尺寸（长x高x深）	378毫米 x 392毫米 x 175毫米
重量	未指定
工作温度	5°C至40°C
工作湿度	20%至80%相对湿度
认证	UL/CUL, CE, FCC, BSMI, RoHS
清洁说明	使用柔软无绒布；避免腐蚀性产品
安全注意事项	请勿打开机壳，避免液体，不要暴露在高温下

常见问题 - L1734 DGM

为什么我的屏幕保持黑屏？

检查屏幕是否已通电（绿色指示灯）。如果指示灯为橙色，则屏幕处于待机状态：按任意键唤醒。同时确保接口电缆正确连接且所有针脚完好。

如何调整亮度和对比度？

使用OSD菜单：按菜单键进入设置，然后使用+和-键导航并调整亮度和对比度。

我应该使用什么分辨率才能获得最佳显示效果？

推荐的本机分辨率为1280 x 1024 @ 60Hz。请参阅手册中的显示模式表了解兼容频率。

我的屏幕显示模糊文本，怎么办？

确保分辨率和刷新率匹配有效的显示模式（例如1024x768@60Hz）。您也可以使用自动功能进行自动图像调整。

如何清洁屏幕而不损坏它？

关闭屏幕并让其冷却。使用柔软、干净、无绒的微湿布。切勿使用腐蚀性产品或强力清洁剂。不要直接按压屏幕表面。

与电脑连接出现问题怎么办？

检查VGA或DVI电缆两端是否插紧。如果针脚弯曲或缺失，请联系供应商。同时确保显卡驱动程序是最新的。

屏幕完全不亮，检查什么？

检查电源电缆是否同时连接到屏幕和可用的电源插座。如果电源适配器是可拆卸的，确保其连接正确。如有必要，尝试其他插座。

如何激活待机模式？

待机模式会在无视频信号时自动激活。要退出待机模式，请按任意键或移动鼠标。您也可以在OSD菜单中配置节能设置。

屏幕有坏点，这正常吗？

少量坏点或常亮像素可能存在，对于LCD技术来说是正常的。如果数量过多，请联系供应商了解保修情况。

我可以为此显示器使用壁挂支架吗？

手册未说明VESA兼容性。为避免损坏，建议不要将屏幕固定在墙上，除非完整手册中有相反指示。仅使用随附的底座。

用户手册 L1734 DGM

目錄 12
顯示器前後視圖 13
包装. 14
警示 14
硬體安裝 15
主要功能键 16
功能键介绍 16
清潔要點 17
注意事项 17
簡易故障排除 17
OSD 觀控模式 ..... 18-19
支援顯示模式. 20
產品規格表 21

此手Ⅲ内的内容可能隨時更改，並不另行通知。

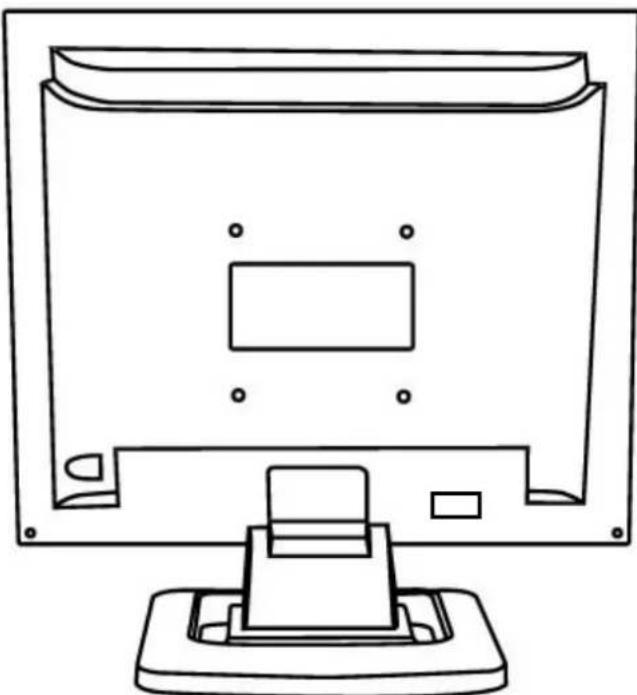

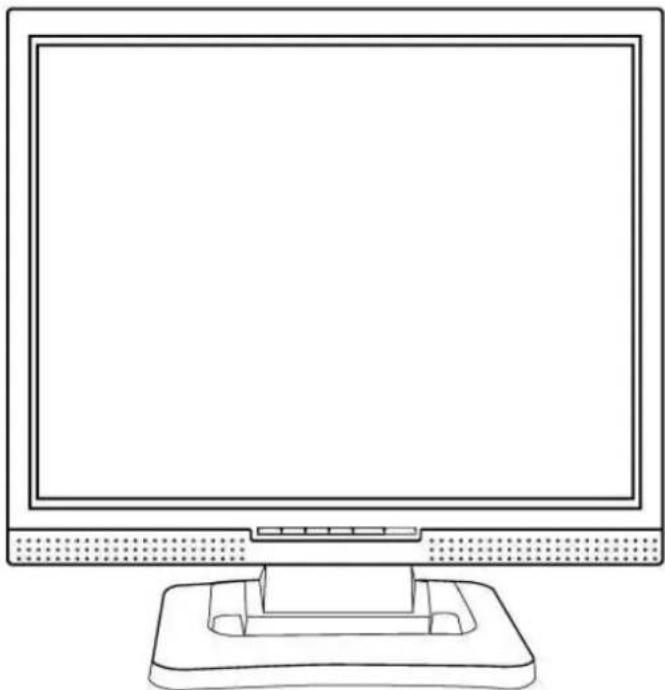

顯示器前後視圖

包装

我們17时的液晶顯示器包含下列組件，如有缺件，請向所購買之商店或經銷商聯絡，如有任何疑問歡迎來電。

17时TFT液晶螢幕顯示器

外接式 15 針 D-sub (RGB Analog) 記號線

電源線

音源線

*DVI線

USB連接線

使用手册

保修卡

*注意：DVI功能为選配功能。

警示

1. 確定全部系統電源已關上。
2. 將VGA訊號線連接至液晶螢幕及電腦。
3. 將變壓器接上液晶螢幕。
4. 電源線接上變壓器，另一端接上插座。
5. 將電腦及液晶螢幕的電源打開。
6. 想要有最佳的顯示效果，我們建議您參考支援顯示模式來調整螢幕解析度。

硬體安裝

請小心對待您的液晶螢幕，它是非常精緻的產品。在安裝前請務必先將液晶螢幕及電腦的電源關閉，以免發生危險。請依照指示一步一步地安裝。

输入

【1】電源埠：這裡用來連接電源。
【2】Audio In 端：這裡用來連接音源線。

【4】電腦輸入埠：這裡用來連接D-Sub15孔VGA影像訊號線。
【5】USB插孔：這裡用來連接USB纖的B接頭。
【6】USB插孔：這裡用來連接USB線的A接頭。

*注意：DVI功能为选配功能。

顯示器控制

主要功能键

功能鍵介紹

Power：電源開關。當電源開啓時，指示燈的顯示為綠，待命狀態為橙色。

Increase < + > ：功能目錄下爲增加調整選項。

Decrease < -> ：音量調節之熱鍵。功能目錄下爲減少調整選項。

Menu: 進入功能目錄。功能目錄下為右鍵。

Auto：自動調整。功能目錄下爲左鍵。

清潔要點

1.在清潔本產品前，請先將電源拔除。
2.絕不使用任何含腐蝕性的化學清潔劑來清潔您的螢幕，這可能會傷害螢幕的表面。
3. 我們建議您使用細毛或軟直的刷子來清潔及刷拭螢幕的表面。
4. 不可直接對螢幕施壓。

注意事項

1. 别讓液晶螢幕直接曝曝在陽光下及高溫旁。
2. 切勿讓液體滲到螢幕上。
3. 請勿自行嘗試打開機器內部，您有可能會因而觸電。如需任何服務，請向您所購買的經銷商查詢，或聯絡我們。
   4.請勿將液晶螢幕靠近有磁場的電器用品。
4. 請勿使用有害的化學清潔劑或強力清潔劑來清潔帶幕。應用軟管刷毛和溫和的清潔劑。
5. 不可在液晶螢幕上堆放雜物，不良的通風可能導致機器的高溫。
6. 請勿直接用手指觸碰螢幕表面，皮膚所含的油脂是相當不易被清除的。

簡易故障排除

確定您的螢幕以妥善安裝，如有下列問題……

沒有螢幕？

檢查

是否已進入省電模式，按下任何一鍵或移動滑鼠來離開省電模式。

顏色不對或只有黑白螢幕？

檢查

訊號接頭是否接妥，如有訊號針腳針頭斷裂，請聯絡經銷商。

影像看起来太暗或太亮？

检查

進入功能模式調整亮度。

文字看不清楚？

检查

是否設定爲支援的顯示模式。

OSD 視控模式

選項

1. 按下OSD键進入功能目錄。
2. 使用 AutoTune 键來向左調整選項。
3. 使用OSD键來向右調整選項

Phase: 調整圖元頻率的相位。	PHASE E1+ AE 640×480 H 31·5KHZ V 60·1HZ	Clock: 調整圖元的頻率。	CLOCK: 640×480 H 31·5KHZ V 60·1HZ
	Main menu phase adjust	Main menu clock adjust

Horizontal Position: 調整螢幕左右的位 置。	H-POSITION 60° □ Ae □ H 31·5KHZ V 60·1HZ	Vertical /Position: 調整螢幕上下的位 置。	V-POSITION 60° □ Ae □ H 31·5KHZ V 60·1HZ
	Main menu H position adjust	Main menu V position adjust

RESET: 恢復出廠預設值。	RESET NO YES	Color Temp: 調整色溫。	COLOR TEMPERATURE USER 6500x 9300x
	Main menu reset adjust		Main menu color temp. adjust

Language: 語言支援	LANGUAGE ENGLISH FRANÇAIS DEUTSCH EspanOL ITALIANO PORTUGUES 俄语中文 NEDERLANDS 其他	Miscellaneous: 其他	MISCELLANEOUS NO YES 640 480 H 31-5KHZ V 60-1HZ
	Main menu language adjust

EXIT:

儲存設定及離開。

Main menu EXIT adjust

Miscellaneous:(其他)

Return :

返回主選項。

Return

OSD Horizontal

Position :

調整螢幕左右的位置。

Main menu H position adjust

OSD Vertical

/Position :

調整螢幕上下的位置。

Main menu V position adjust

OSD Duration :

調整 OSD延遲時間。

1. 我們提供 10 種適合 Windows 的最佳顯示模式。
   2.如有干擾線產生當您調整螢幕時，爲正常現象，不必擔心。
2. 想要有最優的畫質，建議您更新您的顯示卡驅動程式。
3. 不在表上記載的顯示模式，可能不被支援，建議您調整解析度如上表。
4. 使用電源管理程式，將大大提高產品的使用年限。

產品規格

液晶面板尺寸		17.0吋 動態液晶 水準:140°,垂直:130° 700:1 (典型) 300 cd/m² (典型) 灰階8毫秒 16.7百萬色 1280 x 1024(SXGA) 0.264mm(H) x 0.264mm(V)
	可視角 對比 亮度 反應時間(Tr+Tf) 支持色彩 最大解析度 畫素點距
訊號輸入	VGA DVI* USB	VGA類比裝置支援 RGB 支援 TMDS 的數字訊號 B型二孔高速 USB 2.0 (Windows ME, 2000, XP)
相容性	PC	最高支持到 1280 x 1024@75Hz
連接介面	VGA DVI* 音源線 電源線 USB	D-sub 15針 DVI-D* 立體聲音源 A/C輸入接頭 B型USB插孔+A型二孔高速USB 2.0 (Windows ME, 2000, XP)
電源	電壓 耗電 省電模式	內建交流變壓器: 100-240 VAC, 50/60 Hz 作業中<48瓦(最大值) 待命<3瓦
內建揚聲器 2瓦 x2 (立體聲)
使用介面	LED指示燈	作業中 -綠色 關機 -熄燈 待命 -橘色
作業環境 温度	濕度	5℃~40℃ 20% ~ 80% R.H.
尺寸(寬 x 長 x 槽) 實體		378mm (寬) x 392mm (長) x 175mm(深)
DDC DDC1/DDC2B 支援
安規認證		UL/CUL、CE、FCC、BSMI、RoSH

注意：*DVI爲選配功能。

目录 22
显示器前后视图 23
包装 24
警示 24
硬件安装 25
主要功能键 26
功能键介绍 26
清洁要点 27
注意事项 27
简易故障排除 27
OSD 视控模式 28-29
支持显示模式 30
产品规格表 31

此手册内的内容可能随时更改，并不另行通知。

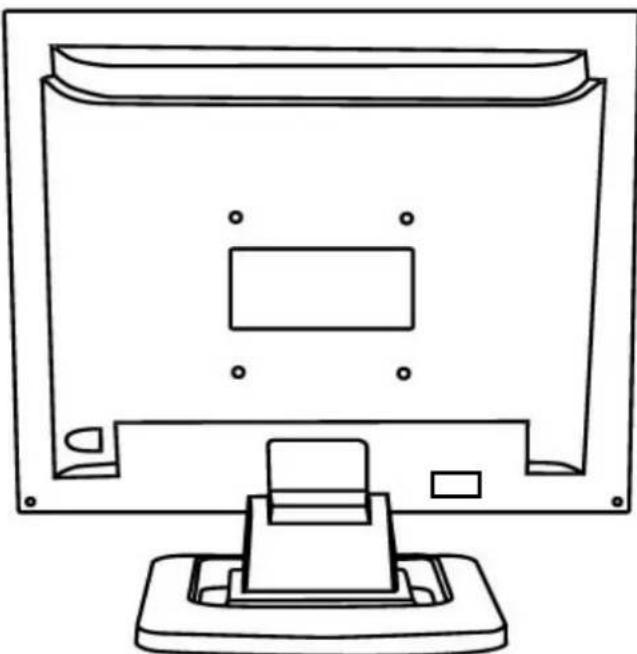

显示器前后视图

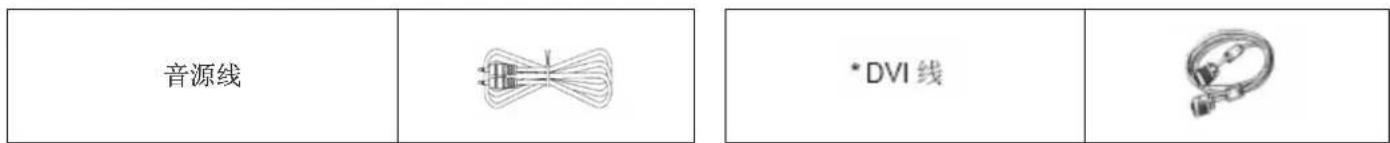

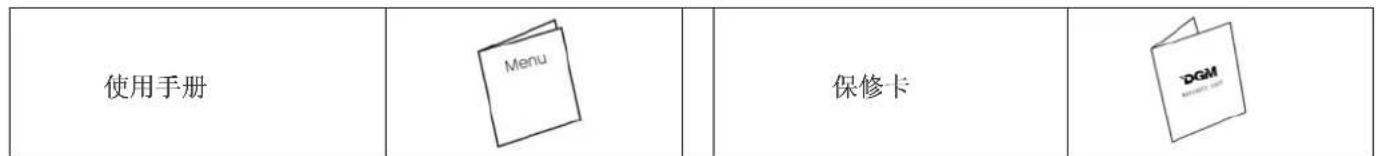

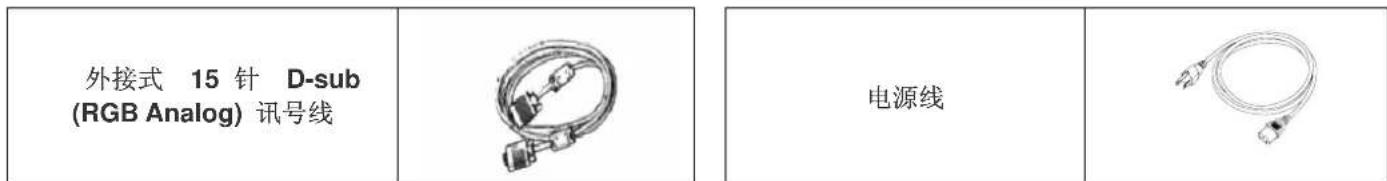

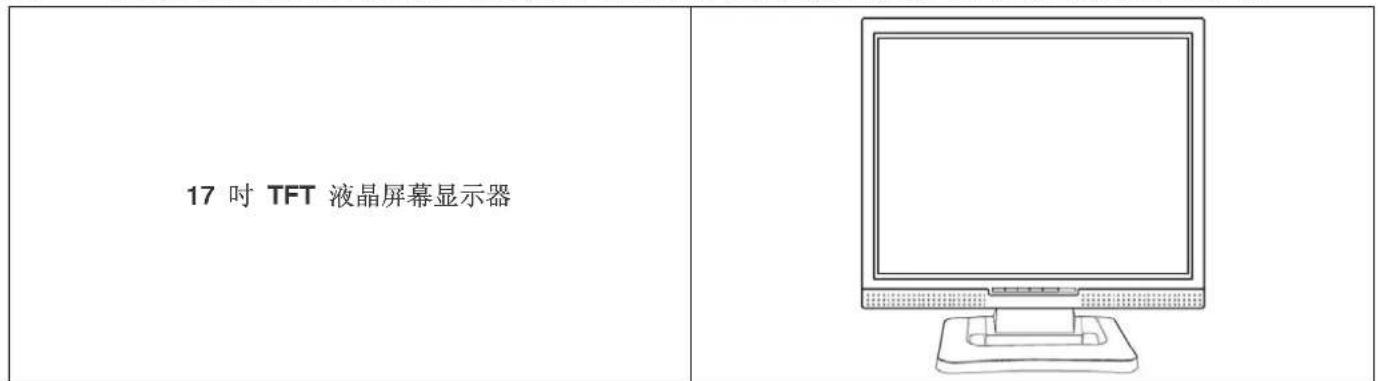

包装

我们17时的液晶显示器包含下列组件，如有缺件，请向所购买之商店或经销商联络，如有任何疑问欢迎来电。

*注意：DVI 功能为选配功能。

警示

1. 确定全部系统电源已关上。
2. 将 VGA 讯号线 连接至液晶屏幕及计算机。
3. 将变压器接上液晶屏幕。
4. 电源线接上变压器，另一端接上插座。
5. 将计算机及液晶屏幕的电源打开。
6. 想要有最佳的显示效果，我们建议您参考支持显示模式来调整屏幕分辨率。

硬件安装

请小心对待您的液晶屏幕，它是非常精致的产品。在安装前请务必先将液晶屏幕及计算机的电源关闭，以免发生危险。请依照指示一步一步地安装。

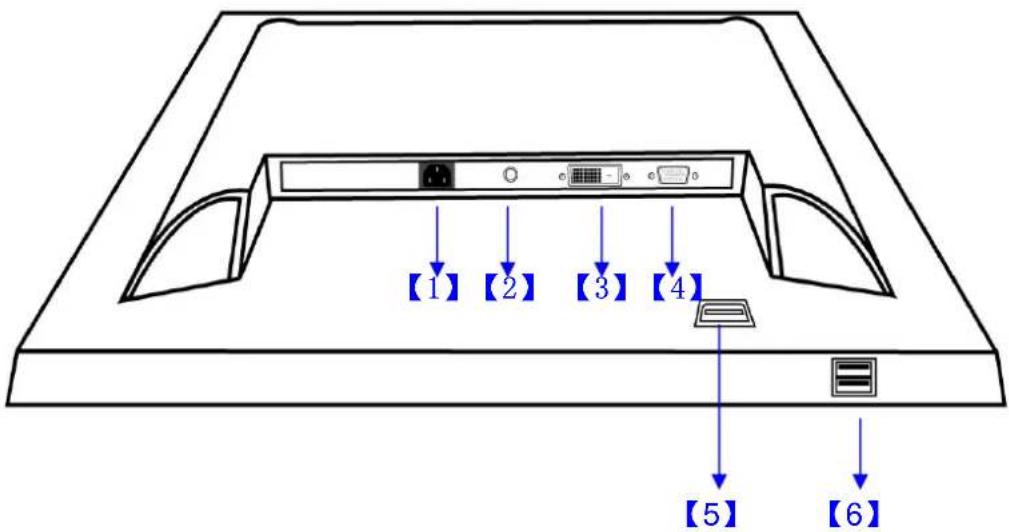

输入

【1】电源埠：这里用来连接电源。
【2】AudioIn焊：这里用来连接音源线。

【3】DVI数位端口：DVI影像讯号线接头。

【4】计算机输入端口：这里用来连接D-Sub15孔VGA影像讯号线。
【5】USB插孔：这里用来连接USB线的B接头。
[6]USB插孔：这里用来连接USB线的A接头。

*注意：DVI功能为选配功能。

显示器控制

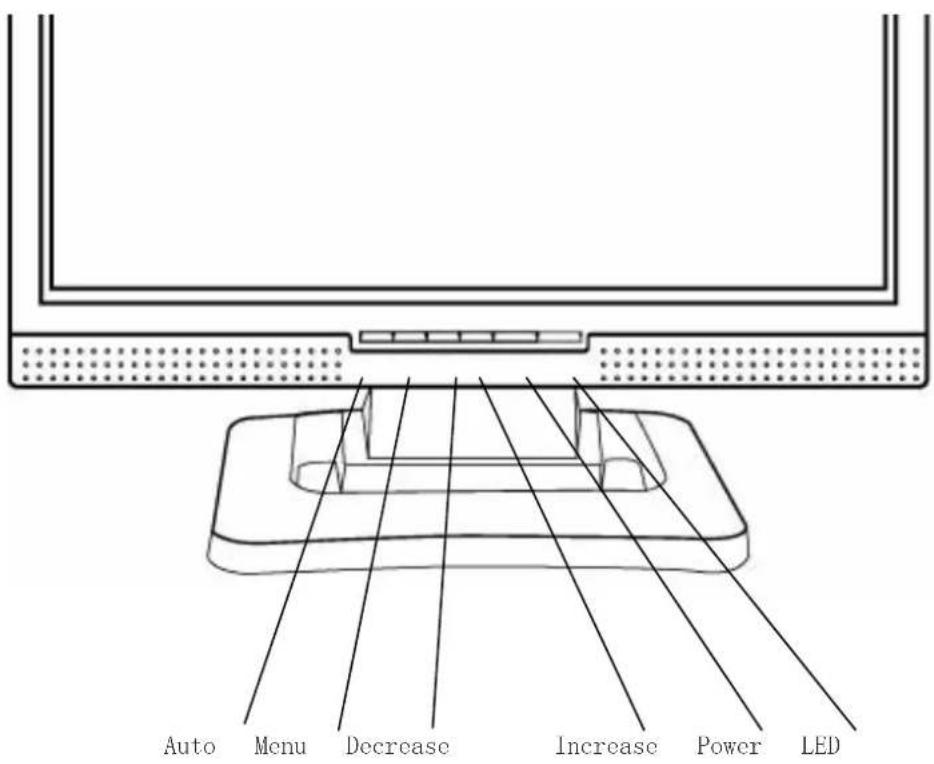

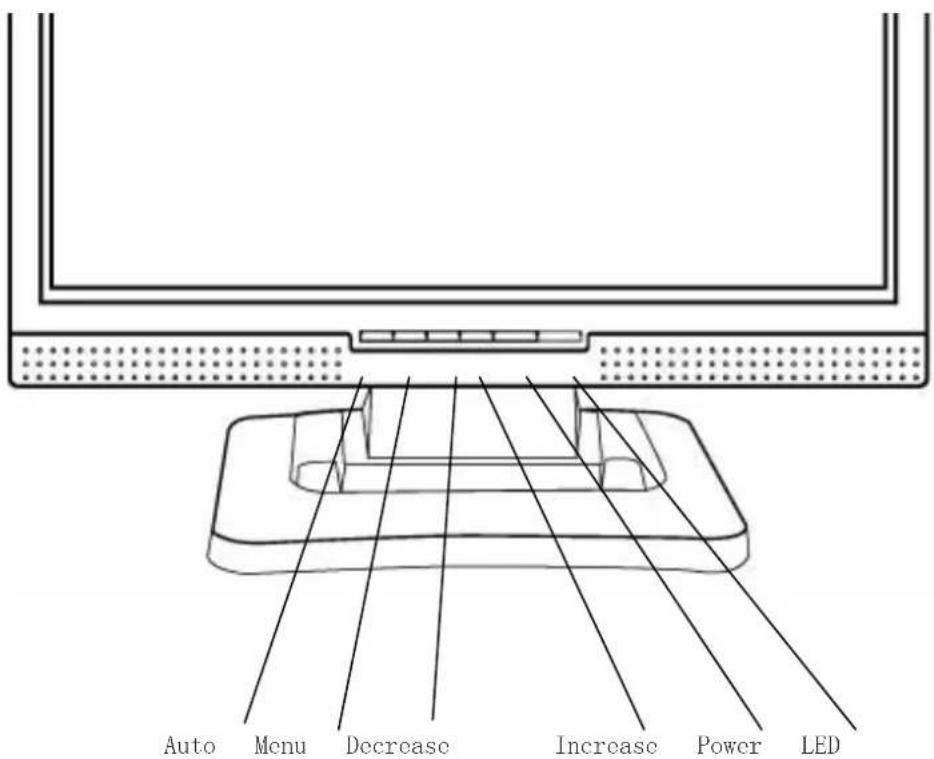

主要功能键

功能键介绍

Power：电源开关。当电源开启时，指示灯的显示为绿，待命状态为橙色。

Increase < + > ：功能目录下为增加调整选项。

Decrease < -·> ：音量调节之热键。功能目录下为减少调整选项。

Menu: 进入功能目录。功能目录下为右键。

Auto：自动调整。功能目录下为左键

清洁要点

1.在清洁本产品前，请先将电源拔除。
2.绝不使用任何含腐蚀性的化学清洁剂来清洁您的屏幕，这可能会伤害屏幕的表面。
3. 我们建议您使用细毛或软育的刷子来清洁及刷拭屏幕的表面。
4.不可直接对屏幕施压。

注意事项

1.别让液晶屏幕直接曝晒在阳光下及高温旁。
2. 切勿让液体溅到屏幕上。
3. 请勿自行尝试打开机器内部，您有可能会因而触电。如需任何服务，请向您所购买的经销商查询，或联络我们。
4. 请勿将液晶屏幕靠近有磁场的电器用品。
5. 请勿使用有害的化学清洁剂或强力清洁剂来清洁屏幕。应用软质刷毛和温和的清洁剂。
6. 不可在液晶屏幕上堆放杂物，不良的通风可能导致机器的高温。
7. 请勿直接用手指触碰屏幕表面，皮肤所含的油脂是相当不易被清除的。

简易故障排除

确定您的屏幕以妥善安装，如有下列问题……

没有屏幕？

检查

是否已进入省电模式，按下任何一键或移动鼠标来离开省电模式。

颜色不对或只有黑白屏幕？

检查

讯号接头是否接妥，如有讯号针脚针头断裂，请联络经销商。

影像看起来太暗或太亮？

检查

进入功能模式调整亮度。

文字看不清楚？

检查

是否设定为支持的显示模式。

OSD 视控模式

选项

1. 按下OSD键进入功能目录。
2. 使用 Auto Tune 键来向左调整选项。
3. 使用OSD键来向右调整选项

Brightness:调整屏幕的亮度。	BRIGHTNESS 640×480 H 31-SKHZ V 60-1HZ	Contrast: 调整屏幕明暗的对比。	CONTRAST 640×480 H 31-SKHZ V 60-1HZ
	Main menu brightness adjust		Main menu contrast adjust

Phase:调整像素频率的相位。	PHASE 640×480 H 01-5KHZ V 60-1HZ	Clock:调整像素的频率。	CLOCK 640×480 H 01-5KHZ V 60-1HZ
	Main menu phase adjust	Main menu clock adjust

Horizontal Position:调整屏幕左右的位置。	H-POSITION 60° H 31·5KHZ V 60·1HZ	Vertical /Position:调整屏幕上的位置。	V-POSITION 60° H 31·5KHZ V 60·1HZ
	Main menu H position adjust		Main menu V position adjust

RESET: 恢复出厂默认值。	RESET NO YES 640 × 480 H 31·5KHZ V 60·1HZ	Color Temp: 调整色温。	COLOR TEMPERATURE USER 6500K 9300K
	Main menu reset adjust		Main menu color temp. adjust

Language: 语言支持	LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPANOL ITALIANO PORTUGUES 简体中文 NEDERLANDS 繁体中文 640 × 480 H 01-5KHZ V 60-1HZ			Miscellaneous: 其它	MISCELLANEOUS NO YES 640 × 480 H 01-5KHZ V 60-1HZ
	Main menu language adjust

EXIT:

储存设定及离开。

Main menu EXIT adjust

Miscellaneous: (其它)

Return :

返回主选项。

Return

OSD Horizontal

Position:

调整屏幕左右的位置。

Main menu H position adjust

OSD Vertical

/Position:

调整屏幕上下的位置。

Main menu V position adjust

OSD Duration :

调整 OSD延迟时间。

1. 我们提供 10 种适合 Windows 的最佳显示模式。
2. 如有干扰线产生当您调整屏幕时，为正常现象，不必担心。
3. 想要有最优的画质，建议您更新您的显示卡驱动程序。
4. 不在表上记载的显示模式，可能不被支持，建议您调整分辨率如上表。
5. 使用电源管理程序，将大大提高产品的使用年限。

产品规格

液晶面版 尺寸		17.0 时 动态液晶 水平:140°,垂直:130° 700: 1 (典型) \( {300}\mathrm{\;{cd}}/{\mathrm{m}}^{2} \) (典型) 灰阶 8 毫秒 16.7 百万色 \( {1280} \times {1024}\left( \text{ SXGA }\right) \) 0.264mm(H) x 0.264mm(V)
讯号输入	VGA DVI* USB	VGA 模拟装置支持 RGB 支持 TMDS 的数字讯号 B 型二孔高速 USB 2.0(Windows ME, 2000, XP)
兼容性	PC	最高支持到 \( {1280} \times {1024}@{75}\mathrm{{Hz}} \)
连接介面	VGA DVI* 音源线 电源线 USB	D-sub 15 针 DVI-D* 立体声音源 A/C 输入接头 B 型 USB 插孔 + A 型二孔高速 USB 2.0(Windows ME, 2000, XP)
电源 电压	耗电 省电模式	内建交流变压器：100-240 VAC,50/60 Hz 作业中<48 瓦 (最大值) 待命 <3 瓦
内建扬声器		2 瓦 x2 (立体声)
使用接口	LED 指示灯	作业中 - 绿色 关机 - 熄灯 待命 - 橘色
作业环境 温度	湿度	\( {5}^{ \circ }\mathrm{C} \sim {40}^{ \circ }\mathrm{C} \) 20%~80% R.H.
尺寸(宽 x 长 x 深)	实体	378mm(宽) x 392mm(长) x175mm(深)
DDC		DDC1/DDC2B 支援
安规认证		UL/CUL、CE、FCC、BSMI、RoSH

注意：*DVI为选配功能。
