GEBRUIKSAANWIJZING L1931WS DGM

Opmerking. 51
Veiligheidsinformatie 51
Voorzorgen. 51
Verpakkingsinhoud. 51
Hardware installation 52
Controleknoppen 52
OSD (op-schem weergave) menu modus. 53
Problemen oplossen 54
Ondersteunde tijdopneming. 54
Specificatie. 55

Opmerking

• Alle informatatie in deze handleiding kan soms veranderen zonder voorafgaande verwittiging.
• Om een veilige bediening van dit produit te verzekeren, gelieve eerst het volgende menu grondig door te lezen vooraleer u dit produit gebruikt.

Veiligheidsinformatie

• Plaats geen natte dingen op de monitor of op het stroomsnoer.
  Vergewis er uzelf van dat u de monitor uitschakelt, Vooraleer u het stroomsnoer in het stopcontact steekt.
  Vergewis er uzelf van dat het stroomsnoor en de andere snoeren vast en juist verbonden worden.
• Probeer Niet om de monitor te openen. U zou door elektrische shocks gewond können geraken. Bel maar uwplaats van aankoop voor verdere Dienstverlening.

Voorzorgen

• Stel de monitor Niet bloot aan direct zonnelicht of aan hitte.
  Mors geen vloeistof op de monitor.
• Gebruik uw monitor Niet, indien er magneten of elektronische Produkten in de buurt worden gebruikt.
• Gebruik geen wrange chemicaliën of sterke oplosbare schoonmaakmiddelen om het scherm van de monitor schoon te make. Veeg het af met een schone, zachte doeK, met een milde oplossing erop.
• Plaats niets op uw monitor. Slechte verluchting zou de temperatuur in de monitor+kennen latent oplopen.
• Gebruik uw vingers Niet om het LCD schermrechtstreeks aan te raken. Vingerafdrukken, die olie bevatten, können moeilijk worden afgeveegd.

Verpakkingsinhoud

Onze LCD monitor bevat deze volgende items. Vergewis er uzelf van dat u de hieronder weergegeven items gekomt, of neem anders contact op met uw verkoper of deplaats van aankoop.

1. 19" TFT LCD monitor
2. Stroomsnoor
3. Externe univ 15 pin D-sub(RGB analogoog) Input signalkabel
4. Audio vestibner
5. DVI snoer
6. Gebruikers handleding
7. De garantie Kaart

Hardware installment

Wees voorzichtig met uw LCD monitor, het is iets heel aardig, maar het kan ook snel stukraken. Schakel de stroom van de LCD en de computeruit Vooraleer u het instelt. Volg onsige installmentie stap per stap op.

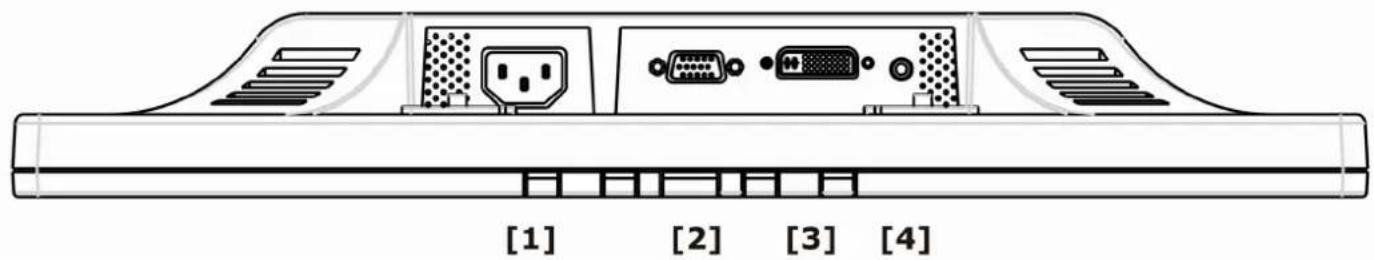

Input

【1】AC input: dit is om het stroomsnoer te verbinden.
【2】VGA POORT : dit kan verbonden worden met de D-Sub 15 pin signaal kabel.
【3】DVI poort : dit kan verbonden worden met de DVI signalkabel.
【4】Audio in : dit kan verbonden worden met de computer audio-uit verbinder van de geluidsbron.

Controleknoppen

Er zich 5 toetsen voor de gebruiker om de monitor in te stellen, met inbegrip van "Auto Adjust", "OSD menu", "Power", "Adjust<->", "Adjust < + > ". De volgende beschrijvingen leggen de functies van deze toetsenuit.

Auto Adjust (functie)--

A Functie selecteer knop: deze knop laut u toe de controle functies bovenaan in de OSD te selecteren.

Sneltoets: druk op deze knop om de instellingen van de monitor automatisch toe te passen. Menu (functie)--

M Functie selecteer knop: deze knop staat u toe de controle functies onderaan in de OSD te selecteren. Sneltoets: druk op deze knop om een opspringend OSD menu te bekomen.

Stroom: schakel de LCD stroom aan enuit. Indien de stroom aanstaat, dan is hetlicht groen. Stand-by zal oranjeল.

Adjust < - > :verminder de optie Waarde in het OSD menu.

• Adjust < + > : vermeerder de optie waarde in het OSD menu. Schakel de DVI bediende omgevingaar RGB.

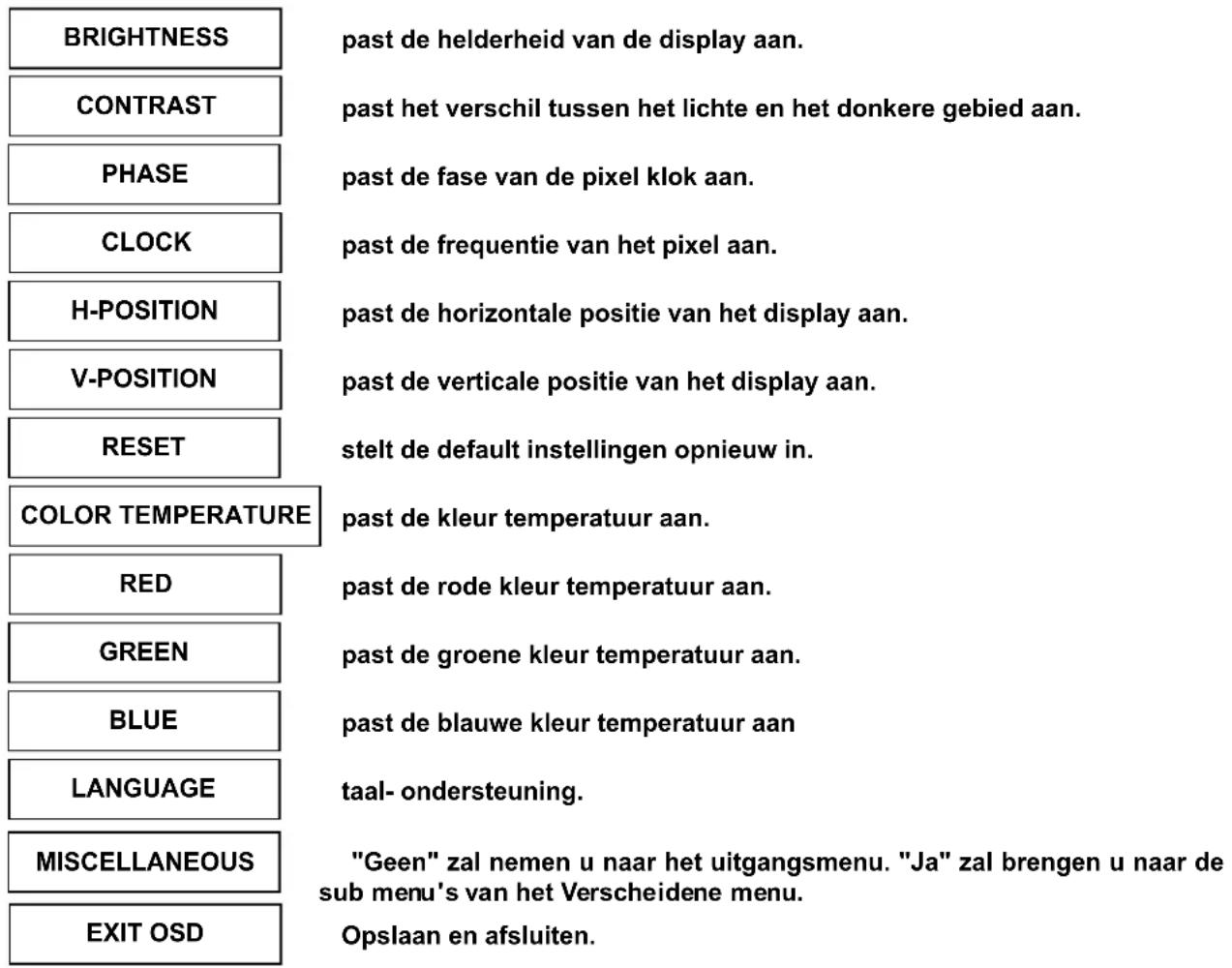

OSD (Op-schem weergave) menu modus

1. Gelieve het volume van uw luidspreker aan te passen via het luidspreker volume controle pictogram van uw computer.
2. Gieve op te merken dat het geluid zal blijven verder spelen indien uw monitor uitstaat. Om het uit te schakelen, gieve uw computer uit te schakelen of verstom het luidspreker volume pictogram.
3. Druk op de OSD knop om het menu binnen te gaan, en druk op de toename/afname knop voor een aanpassing.

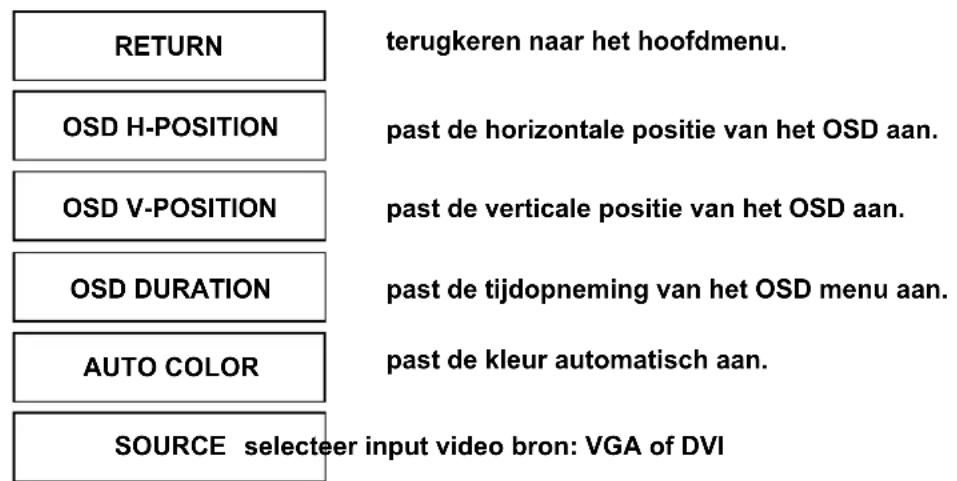

Allerlei

Problemen oplossen

Vergewis er uzelf van dat de monitor waar behoren werk geinstalleerd, als u enige problemen bent tegegenekomenijdens het gezruik van dit produit.

Er is geenoto op het scherm.

Gana: 1. Stroom besparingsmodus. Druk op eender welke toets en beweeg de muis om de modusuit te schakelen.
2. Signaal kabel verbindingspinnen. Indien er gebogen of ontbrekende pinnen zich, raadpleeg dan uwplaats van aankoop.

Karakters, die te donker of te Licht uitschijnen

Gana: gebruik het OSD menu om de helderheid aan te passen.

Wanneer zal uw monitor aangepast worden?

Gana: als de resolutie of de frequentie worden veranderd.

. De tekst, die op het scherm verschijnt is Niet duidelijk.

Gana: vergewis er uzelf van dat de resolutie of het vernieuwingstempo overeenkomen met de weergave modus.

Ondersteunde tijdopneming

Item Standards Resolution		Dot Clock (MHz)		Vertical Scanning Frequency (Hz)	Horizontal Scanning Frequency (KHz)	Sync Polarity or composite sync (H/V)	Operating Mode
1	VGA	640x480	25.18	59.94	31.47		-/-
2	VESA	640x480	31.50	72.81		37.86	-/-
3	VESA	640x480	31.50	75.00		37.50	-/-
4	VESA	800x600	36.00	56.25		35.16	+/+
5	SVGA	800x600	40.00	60.32	37.88	+/+	A/D
6	VESA	800x600	50.00	72.19		48.08	+/+
7	VESA	800x600	49.50	75.00		46.88	+/+
8	VGA	720x400	28.32	70.09	31.47	-/+	A
9	XGA	1024x768	65.00	60.00	48.36	-/-
10	XGA	1024x768	75.00	70.07		56.48	-/-
11	XGA	1024x768	78.75	75.03		60.02	+/+
12	WXGA	1280x800	83.46	60.000	49.680	-/-	A/D
13	WXGA	1280x800	107.21	75.000	62.625	-/-	A/D
14	WXGA	1440x900	106.47	60.000	55.920	-/-	A/D

A = Analoge modus; D = Digitale modus, G = Sync op groene modus
*Als de input tijdpneming worden gesloten voor een van de bovenstaande, dan kan het in het algemeen goed worden weergegeven door optimum aanpassing.

LCD paneel	Type Kijkhoek Contrast verhouding Helderheid Antwoordtijd Tijd (Tr+Tf) Weergave kleuren Max resolutie Pixel Pitch	19.0 inch TFT Actieve matrix LCD display H: 150°, V: 150° 500:1 (Typisch) 300 cd/m² (Typisch) 8 ms 16.2 M kleuren (Echte kleur) 1440 X 900 (WXGA) 0.285mm (H) x 0.285mm (V)
Input Signals	VGA DVI	VGA compatibel analogoog RGB samengestelde sync ondersteund DDWG overeenkomstig enkele link TMDS digitaal visuele interface (DVI)
Compatibility	Computer Tot 12440 X 900	@ 60Hz toe (Niet-opengewerkt)
Verbinder	VGA DVI Audio Stroom	D-sub 15-pinnen DVI-D Stereotelephone A/C input
Stroom	Voltage Verbruik Stroom besparingsmodus	Ingebouwde universele stroomvoorraad: 100-240 VAC, 50/60 Hz Actief < 48 Watt max. Standby < 3 Watt
Interne luidspreker	Luidspreker x 2
Gebruiker interface	LED indicator Actief	groen Standby - oranje
Bedieningsvoorwaarden	Temperatuur Vochtigheid	Bediening:5°C tot 40°C 20% ~ 80% R.H.
Afmetingen	Fysiek 436.9 mm (B) x 377.	9 mm (H) x 161 mm (D)
Netto gewicht		4 Kg
Ophefhoek		-5° maar beneden en 20° maar omhoog
DDC		DDC2B
Stroombeeer		VESA DPMS
Regulatie (Certificates)	UL/CUL, FCC, CE
