BEDIENUNGSANLEITUNG L1931WS DGM
Hinweise 27
Sicherheitsvorkehrungen 27
Zu beachten 27
Verpackungsinhalt. 27
Hardware-Installation 28
Befehlstasten 28
OSD-Menu-Modus (Anzeige auf dem Bildschirm). 29
Fehlersuche 30
Unterstutzes Timing 30
Spezifikationen 31
Hinweise
- Eine jederzeitige Änderung aller Informationen in dieser Benutzerhandbuch ohne Vorbenachrichtigung ist vorbehalten.
- Für einen sicheren Betrieb diesen Gerätes lesen Sie die folgende Anleitungitte sorgfältig durch, bevor Sie das Gerät in Betriebnehmen.
Sicherheitsvorkehrungen
Keine feuchten oder nassen Gegenstände auf den Monitor oder auf das Stromkabel stellen.
Vor dem Anschlieben des Steckers an eine Netzsteckdose stellen Sie sicher, dass der Monitor ausgeschelt ist.
- Stellen Sie sicher, dass das Stromkabel und die anderen Kabel gut, fest und richtig angeschlossen sind.
- Versuchen Sie nicht, das Monitorgehäuse zu öffnen, da Sie sich so einem Risiko eines elektrischen Schlages und damit einer Verletzungsgefahr aussetzen. Für Reparaturen und Wartungenalen Sie sichitte an die Verkaufsstelle.
Zu beachten
- Den Monitor jederzeit vor direkter Sonneneinstrahlung oder Hitze schützen.
- Keine Flüssigkeiten über dem Monitor verschütten.
Den Monitor nicht in der Naze von Magneten oder elektrischen Geräten, wenn diese in Betrieb sind, benutzen.
Zum Reinigen des Monitorbildschirmes verwenden Sie keine scharfen Chemikalien oder starke Reinigungsmittel. Wischen Sie den Bildschirm mit einem sauberen und trockenen Tuch, welches leicht mit einem milden Reinigungsmittel benetzt ist, sauber.
Keine Gegenstände auf den Monitor stellen. Eine schlechte Belüfung führt zu einer Überhitzung im Monitor.
Den LCD-Bildschirm nicht direkt mit den Fingern berühren. Fingerabdrücke und Hautfett lessen sich nur schwer entfernen.
Verpackungsinhalt
Im Lieferumfang these LCD-Monitors mussen die folgenden Antikel vorhanden sein. Stellen Sie sicher, dass dieser Verpackungsinhalt vollständig ist. Wenn nicht, wenden Sie sich umgehend an ihren Handler oder an das Geschäft, von dem Sie these Produkte gekauft haben. Sie können auch mit uns Kontakt aufnehmen.
- 19-Zoll-LCD-Monitor mit TFT
- Netzkabel
- VGA-Kabel
- Audiokabel
- DVI-Kabel
- Benutzerhandbuch
- Garantienkarte
Hardware-Installation
Seien Sie vorsichtig beim Umgang mit diesen LCD-Monitor. Trotz seinem einzigarten Design kann er aber auch leicht beschädigt werden. Schalten Sie die Stromzufuhr zum LCD-Bildschirm und zum PC aus, bevor Sie das Gerät aufstellen. Befolgen Sie den Installationsvorgang Schritt für Schritt.

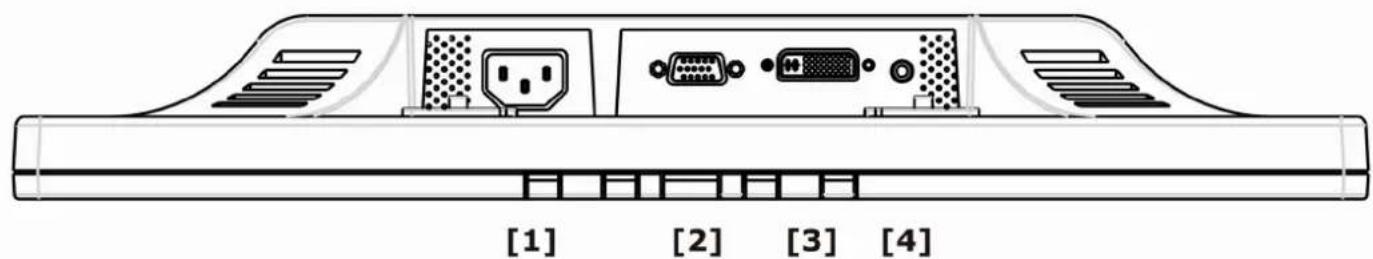

Eingangsanschluß
【1】AC Eingang：Dient dem Anschluss des Netzkabels.
【2】VGA PORT : Hier kann das D-Bub 15-Pin Signalkabel angeschlossen werden.
【3】DVI port: (DVI-Port) Zum Anschließen des DVI-Signalkabels.
[4] Audio In: (Audio-Eingang) Zum Verbinden mit dem PC-Audio-Ausgangsanschluss (PC Audio Out) eines Soundgerätes.
Befehlstasten
Es gibt 5 Tasten die der Benutzer zum Einsatzen des Monitors benutzen kann, inklusive "Auto Einstellen", "OSD-MENU", "Netz", "Regeln <->", "Regeln <++". Die folgende Beschreibung stellt diese Tasten vor.
Auto Einstellen (Funktion)--
A Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen oben im OSD. Hotkey: Drücken Sie diese Taste, um die Monitoreinstellung automatisch zu aktivieren. Menu (Funktion)--
M Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen unter im OSD Hotkey: Drücken Sie diese Taste, um das Pop-up OSD-MENU aufzurufen..
Netz: Schaltet die LCD Netzversorgung ein und aus. Wenn eingeschaltet, leuchtet das Licht grün, Standby wird orange angezeigt.
Regeln < - > : Verringert die Optionswerte des OSD-Menus.
+ Regeln < + > : Erhöht die Optionswerte des OSD-Menus. Schalten Sie die DVI Betriebsumgebung zu RGB.
OSD-MENU-Modus (Anzeige auf dem Bildschirm)
1.Regeln Sie die Laufsprecherlautstärke über Ihr PC-Lautstärke-Kontrallesymbol.
2. Beachen Sie, dass der Sound auch bei ausgeschalteten Monitor aktiv ist, schalten Sie zum Beenden ihren PC aus oder deaktivieren Sie das Lautstärke-Kontrailsymbol.
3.Drucken Sie die OSD-Taste. Um auf das Menu zuzugreifen, und drucken Sie die Erhohen / Verringern Taste zum Einstellen.
| BRIGHTNESS |
| CONTRAST |
| PHASE |
| CLOCK |
| H-POSITION |
| V-POSITION |
| RESET |
| COLOR TEMPERATURE |
| RED |
| GREEN |
| BLUE |
| LANGUAGE |
| MISCELLANEOUS |
| EXIT OSD |
(Helligkeit) Zum Einstellen der Helligkeit auf dem Bildschirm.
Reguliert die Differenz zwischen helle und dunke Fläche.
(Phase) Zum Einstellen der PLL-Phase.
(Takt) Zum Einstellen der PLL-Frequency.
(Horiz. Position) Zum Einstellen der horizontalen Positionen der Anzeige auf dem Bildschirm.
(Vertik. Position) Zum Einstellen der vertikalen Positionen der Anzeige auf dem Bildschirm.
(Rücksetzen) Zum Wiederabrufer der Standardeinstellungen.
(Farbtemperatur) Zum Einstellen der Farbtemperatur.
(Rot) Zum Einstellen der roten Farbtemperatur.
(Grün) Zum Einstellen der grünen Farbtemperatur.
(Blau) Zum Einstellen der blauen Farbtemperatur.
(Sprache) Zum Auswahlen der Sprache, in der das OSD-MENU angezeigt werden soll.
"Ja" gelangen Sie zu den Untermenü im Miscellaneous-Menu (Verschiedenes).
(Verlassen) Zum Speichern und Verlassen.
MISCELLANEOUS (VERSCHIEDENES)
| RETURN |
| OSD H-POSITION |
| OSD V-POSITION |
| OSD DURATION |
| AUTO COLOR |
| SOURCE |
(Zurück) Zum Zurückkehren zum Hauptmenu.
(Horiz. Position des OSD) Zum horizontalen Verschieben des OSD-Menus auf dem Bildschirm.
(Vertik. Position des OSD) Zum vertikalen Verschieben des OSD-Menüs auf dem Bildschirm.
(OSD-Dauer) Zum Einstellen, wie lange das OSD-MENU auf dem Bildschirm angezeigt werden soll.
(Autom. Farbauswahl) Zum automatischen Einstellen der Farbe.
Wahl der Eingangsvideoquelle: VGA oder DVI
Fehlersuche
Falls Schwierigkeiten aufreten, stellen Sie wie nachstehend beschreibenben sicher, dass der Monitor richtig installiert wurde.
Der Bildschirm bleibt leer.
Nachprüfen:
- Energiesparmodus. Zum Deaktivieren these Modus drucken Sie auf eine beliebige Taste oder bewegen Sie die Maus.
- Anschlußpins des Steckers des Signalkabels. Falls Pins verbogen sind oder fehlen, wenden Sie sich an die Verkaufsstelle.
Die Zeichen erscheinen zu dunkel oder zu hell
Nachprüfen: Die Helligkeit im OSD-Menu einstellen.
Wann muss der Monitor eingestellt werden?
Nachprüfen: Die Auflösung oder die Freqenz abändern.
. Der Text entscheid unklar auf dem Bildschirm.
Nachprüfen: Sicherstellen, dass die Auflösung oder Aktualisierungsrate mit dem Anzeigemodus übereinstimmen.
Unterstütztes Timing
| Menüpunkt | Standard Auflösung | Pixeltakt (MHz) | Vertk. Scan frequenz (Hz) | Horiz. Scan frequenz (KHz) | Sync Polarität oder Composite Sync (H/V) | Betriebs modus | |
| 1 | VGA | 640x480 | 25.18 | 59.94 | 31.47 | -/- | |
| 2 | VESA | 640x480 | 31.50 | 72.81 | 37.86 | -/- | |
| 3 | VESA | 640x480 | 31.50 | 75.00 | 37.50 | -/- | |
| 4 | VESA | 800x600 | 36.00 | 56.25 | 35.16 | +/+ | |
| 5 | SVGA | 800x600 | 40.00 | 60.32 | 37.88 | +/+ | A/D |
| 6 | VESA | 800x600 | 50.00 | 72.19 | 48.08 | +/+ | |
| 7 | VESA | 800x600 | 49.50 | 75.00 | 46.88 | +/+ | |
| 8 | VGA | 720x400 | 28.32 | 70.09 | 31.47 | -/+ | |
| 9 | XGA | 1024x768 | 65.00 | 60.00 | 4836 | -/- | |
| 10 | XGA | 1024x768 | 75.00 | 70.07 | 56.48 | -/- | |
| 11 | XGA | 1024x768 | 78.75 | 75.03 | 60.02 | +/+ | |
| 12 | WXGA | 1280x800 | 83.46 | 60.000 | 49.680 | -/- | A/D |
| 13 | WXGA | 1280x800 | 107.21 | 75.000 | 62.625 | -/- | A/D |
| 14 | WXGA | 1440x900 | 106.47 | 60.000 | 55.920 | -/- | A/D |
A = Analog-Modus; D = Digital-Modus, G = Sync Auf Grun Modus
* Ist das Eingangstiming nah bei einem der obigen Werte, kann durch optimieren in der Regel ein gute Bild erzielt werden.
| LCD Panel | Typ | 19.0" TFT Active Matrix LCD Display |
| Betrachtungswinkel | H:150°, V:150° | |
| Kontrastverhättnis | 500:1 (Typisch) | |
| Helligkeit | 300 cd/m2 (Typisch) | |
| Reaktionszeit (Tr+Tf) | 8 ms | |
| Darstellbare Farben | 16.2M Farben(True Color) | |
| Max. Auflösung | 1440X900(WXGA) | |
| Pixel Pitch | 0.285mm(H)x0.285mm(V) | |
| Eingangssignale | VGA | VGA compatibles analog RGB Composite Sync unterstützt |
| DVI | DDWG konformes Single Link TMDS Digital Visual Interface (DVI) | |
| Kompatibilität | PC Bis zu 1440X900@60Hz (zeilensprungfrei) | |
| Anschlüsse | VGA | D-Sub 15-Pin |
| DVI | DVI-D | |
| Audio | Stereobuchse | |
| Power | A/C Eingang | |
| Netz | Spannung | Integrierter Universal-Netzversorgung:100-240 VAC, 50/60 Hz Aktiv < 48 Watt Max. |
| Verbrauch | Standby < 3 Watt | |
| Energiesparmodus | ||
| Integrierte Laufsprecher | Lautsprecher x2 | |
| Benutzeroberfläche | LED-Anzeige Aktv - Grün Standby - Orange | |
| Betriebsbedingungen | Temperatur | Betrieb: 5 to 40°C |
| Luftfeuchtigkeit | 20% ~ 80% R.H. | |
| Abmessungen | Physisch 436.9mm(W) x 377.9mm(H) x 161mm(T) | |
| Nettogewicht | 4 Kg | |
| Neigungswinkel | -5° Neigung und 20° Anheiten | |
| DDC | DDC2B | |
| Energieverwaltung | VESA DPMS | |
| Zertifizierungen | UL/CUL, FCC, CE | |
