MANUAL DE USUARIO L1931WS DGM

Noticia. 39
Informacion de Seguridad 39
Precaucion 39
Contenidos del Paquete 39
Instalacion de Hardware 40
Botones de control. 40
Menu de Modelo de OSD (Exhibition sobre la Pantalla). 41
SolutiOn de Problemas. 42
Tiempo apoyado. 42
Especialcación 43

Noticia

• Toda informacion del presentemanualpuede cambiarse por tiempo a tiempo sin preaviso.
• Para asegurar la seguridad de operation del producto, por favor leer el siguientes menu con cuidado antes usar el producto.

Información de Seguidad

• Que no se colocar casa mojada sobre el monitor o el cordón de corriente.
• Hace seguro que está apagado el monitor antes de enchufar el cordón de corriente al enchufe.
  Revise el cordón de corriente y otros cordones si está seguro y correctamente connectado.
• Que no se intentar deAbrir el monitor, Ud. poderia ser dañado por什麽 electrico. Para serviceo, Iame al lugar de compra.

Precaución

• Que no se exponer el monitor directamente a la luz de sol o calor.
• Que no se verter liquido sobre el monitor.
• Que no se usa su monitor cuando los produits magnéticos o electrónicos cercanos está operando.
• Quse no se usa químicos severos o fuerte solventes de limpieza para limpar la pantalla del monitor. Limpiarlo con trapo limpio y suave aplicado con solución apacible.
• Que no se colocarrialquercosa sobre el monitor. Mala ventilacionselevarla la temperatura del monitor.
• Que no se tocar con sus dedos a la Pantalla de CD directamente. La huella digital contiene aceite youlda ser dificil de limpiarse.

Contenidos del Paquete

Nuestro monitor de LCD debe contener con los seguides articulos. Hace seguro que Ud. tene todos completos, sino comunique con su proveedor o la tiendaonde Ud. hace la compra. Por favor siente libre de comunicar con nosotros.

1. 19" TFT Monitor de LCD
2. Cordon electrico
3. Cable de VGA
4. Cable del Audio
5. Cordón de DVI
6. Manual del Nombre
7. Tarjeta de garantía

Instalación de Hardware

Cuidado con su monitor de LCD, es muy exquisito pero fácil de romperse. Apagar el corriente de LCD y de PC antes de colocarlo. Sigue nuestra instalacion bajo para.

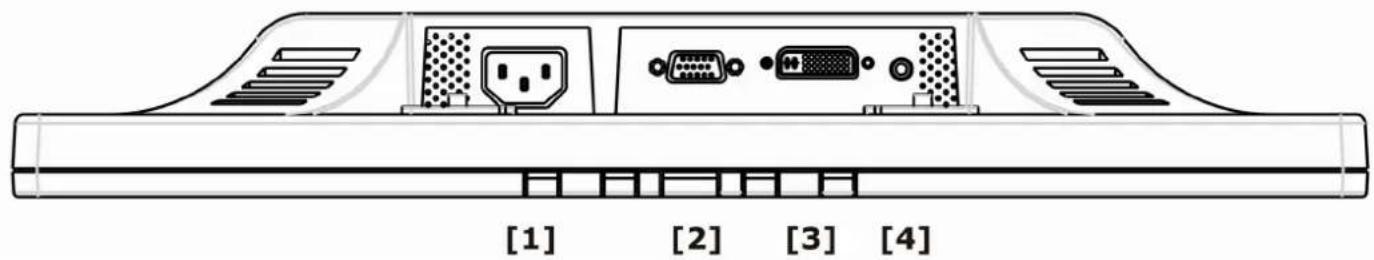

Entrada

【1】AC Input: Para la connexion del cabo electrico.
【2】PUERTO VGA: Para la connexion con el cabo de signal D-Sub de 15 pinzas.
【3】Acceso DVI:Este peut ser connectado con DVI Cable Señal.
【4】Audio In: Este pode ser connectado con PC audio-out connectador de recurso de sonido.

Botones de control

Hay 5 teclas para que el usuario instale el monitor, incluyendo "Ajuste Auto", "Menu OSD ", "Energía Eléctrica", "Ajuste < - > ", "Ajuste < + > ". Las siguientes descripciónes forman la introduccion a estas teclas.

Funacion del Boton Seecionar: Este boton lo permite a Ud. selec tionar las funcones de control ariba en el OSD.

Tecla caliente: Oprimir este botón para aplicar la programación del monitor en forma automática.

Menu (Función)--

M

FunciOn Boton selec tionar: Este boton lo permite a Ud. selectionar las funcciones de control en el OSD.

Tecla caliente: Oprimir este botón para tener un asomado menu OSD.

Prendido: Prende y apaga el LCD. Con el prendido, la luz se pone verde y el modo Standby queda de color naranja.

Ajuste < - > : Disminuir de valor de option en el menu OSD.

+

Ajuste < + > : Aumentar de valor de option en el menu OSD. Cambie el ambiente de configuracion de DVI al RGB.

Menú de Modelo de OSD (Exhibisión sobre la Pantalla)

1. Se le ruega ajustar el volumen de su altovoz con el icono de control de volumen del altovoz de su PC.
   2.Favor notar que el sonido continua cuando su monitor está apagado. Para apagar, favor apagar su PC o poner en mudo al icono de control de volumen del altovoz.
2. Oprimir el botón OSD para tener acceso al menu y oprimir el botón Augento/Disminución para ajustes.

BRIGHTNESS	Modificar la iluminosidad de la exhibición
CONTRAST	Modificar la diferencia entre la luz y la área oscura
PHASE	Modificar la fase de PLL
CLOCK	Modificar la Frequencia de PLL
H-POSITION	Modificar la posición horizontal de la exhibición
V-POSITION	Modificar la posición vertical de la exhibición
RESET	Hacer volver la organización por defecto
COLOR TEMPERATURE	Modificar el color de temperatura
RED	Modificar el color rojo de temperatura
GREEN	Modificar el color verde de temperatura
BLUE	Modificar el color azul de temperatura
LANGUAGE	Selecciónar la exhibición de lenguajes del menú de OSD.
MISCELLANEOUS	El “No” se llevaría a Ud. a partir del menú. El “Yes” llevaría a Ud. al submenú del menú de miscelaneos
EXIT OSD	Reservar y salir

MISCELANEOS

RETURN	Volver al menu principal
OSD H-POSITION	Modificar la posición horizontal de OSD
OSD V-POSITION	Modificar la posición vertical de OSD
OSD DURATION	Modificar la regulación del menu de OSD
AUTO COLOR	Modificar el color automaticamente
SOURCE	Selecciónar input fuente Video: VGA o DVI

Soluciones de Problemas

Hace seguro que su monitor está bien instalado, si Ud. haencionado qualquier problemas del uso sobre este producto.

' Que no hay dibujo sobre la pantalla.

Revise:

1. Modo de restravacion de energia. Apretarrialquier teclay mover el raton para desactivar el modo.
2. Las pines del conectador de cable seal. Si tuviera pines doblados o perdidos, consultar el lugar de compra.

^ Characterística de mira muy oscuro o muy brillante

Revise: Usando el Menu de OSD para modifier la iluminosidad.

Para cuando su monitor debe ser modificado?

Revise: Si fueracaeado la fecuencia de resolution.

. El Texto aparece sobre la pantalla no está claro.

Revise: Hace seguro que la resolution o el alcance de refrescar corresponder al Modo de

Exhibition.

Tiempo apoyado

Articulo	Standards Resolución		Reloj de punto (MHz)	Frecuencia escandir vertical (Hz)	Frecuencia escandir horizontal (KHz)	Polaridad Sync o sync compuesto (H/V)	Modo de Operación
1	VGA	640x480	25.18	59.94	31.47	-/-	A/D
2	VESA	640x480	31.50	72.81	37.86	-/-
3	VESA	640x480	31.50	75.00	37.50	-/-	A/D
4	VESA	800x600	36.00	56.25	35.16	+/+
5	SVGA	800x600	40.00	60.32	37.88	+/+	A/D
6	VESA	800x600	50.00	72.19	48.08	+/+
7	VESA	800x600	49.50	75.00	46.88	+/+
8	VGA	720x400	28.32	70.09	31.47	-/+	A
9	XGA	1024x768	65.00	60.00	48.36	-/-
10	XGA	1024x768	75.00	70.07	56.48	-/-	A/D
11	XGA	1024x768	78.75	75.03	60.02	+/+
12	WXGA	1280x800	83.46	60.000	49.680	-/-	A/D
13	WXGA	1280x800	107.21	75.000	62.625	-/-	A/D
14	WXGA	1440x900	106.47	60.000	55.920	-/-	A/D

A = Modo analo; D = Modo digital, G = Modo Sync En Verde
*De estar cerrado el tiempo input a uno de los de arriba, generalmente pueda ser exhibido con ajustes optimos.

Especificaion

Panel de LCD	Tipo Angulo de Vista Proportion de Contraste Brillantez Tiempo de Reación(Tr+Tf) Colores de Exhibisión Resolución Max. Pixel de Tirar	Panel de LCD de 19.0 TFT Activa Matricular H:150°, V:150° 500:1 (Tópico) 300 (Tópico) 8 ms 16.2M colorres (color real) 1440X900(WXGA) 0.285mm(H)x0.285mm(V)
Signos input	VGA DVI	VGA compatible análogo RGB Compuesto sync apoyoado DDWG para Interface Visual Digital Single Link TMDS (DVI)
Compatibility	PC	Hasta 1440×900@60Hz (No-entreface)
Conector	VGA DVI Audio Energía electrónica	D-sub 15-pinzas DVI-D Jaque de Fono Stereo Input A/C
Energía electrónica	Voltage Consumo Modo de economía de energia electrónica	Incorporada fuente universal de energia electrónica: 100-240 VAC, 50/60 Hz Activo < 48 Watt Max. Standby < 3 Watt
Altavoz Interno		Altavoz × 2
Entreface Usuario	Indicador LED Activo - Verde Standby - Naranja
Condición de operación	Temperatura Humedad	Operación: 5°C a 40°C 20% ~ 80% R.H.
Dimensiones	Físicas	436.9mm(A) × 377.9mm(A) × 161mm(F)
Peso neto		4 Kg
Ángulo de inclinación		-5° declive y 20° elevación
DDC		DDC2B
Administración de energia electrónica		VESA DPMS
Reglamento (Certificaciones)		UL/CUL, FCC, CE

Ajustamento de fase de PLL.
