MANUALE UTENTE L1931WS DGM

Notifica 33
Informazioni per la sicurezza 33
Avvertenze 33
Contenuto della Confezione 33
Installazione dello Hardware 34
Tasti di Controllo. 34
Modalita Menu OSD (On-Screen Display) 35
Ricerca Guasti. 36
Sincronizzazione Supportata 36
Specifiche 37

Notifica

Le informazioni di quello manuale possono essere in tanto in tanto preavviso.
- Per garantire la sicurezza nell'operazione di questo prodotto, leggere attendamente il seguente menu prima di usare il prodotto.

Informazioni per la sicurezza

• Non mettete alcuna casa bagnata sul monitor o sul cavo di alimentazione.
  Assicuratevi di spegnere il monitor prima di insertire il cavo di alimentazione nella presa.
  Assicuratevi di controllare che il cavo di alimentazione e gli altri cavi siano collegati saldamente e in modo corretto.
  Non cercate di aprire il monitor. Potrende subire lesioni da scosse elettriche. Per l'assistenza rivolgetevi al punto di acquisto.

Avvertenze

Non esporre il monitor alla luce diretta del sole o al calore.
Non versare liquidisul monitor.
Non usare il monitor quando dei prodotti elettronici o dei magneti operano nelle vicinanze.
Non usare delle sostanze chimiche forti o dei detersivi solventi forti per pulire lo schermo del monitor. Passatevi sopra con un panno morbido e pulito con l'aggiunta di una soluzione dolce.
Non mettete alcuna casa sopra il monitor. Una cattiva ventilazione potrebbe elevare la temperatura del monitor.
Non usate le dita per toccare direttamente lo schermo LCD. Le impronte digitali contengolo olio e possono risultare difficili da pulire.

Contenuto della Confezione

Il nostro monitor LCD viene fornito completo delle seguenti voci. Assicuratevi che avete ricevuto il set completo primo per l'uso. In caso contrario contattate il vostro fornitore o negazio dove avete fatto l'acquisto. Infine ritenetevi liberi di contattarci.

1. Monitor LCD TFT da 19"
2. Cavo di Alimentazione
3. Cavo VGA
4. Cavo Audio
5. Cavo DVI
6. Manuale d'Uso
7. Carta di garanzia

Installazione dello Hardware

Maneggiate il nostro monitor LCD con molta cura, è un prodotto molto fine, ma delicato e facile a rompersi. Spegnete la corrente dellLCD e del PC prima d'installarlo. Seguite i nostri passi per l'installatione un passo perolta.

Ingresso

[1]

[2]

[3]

[4]

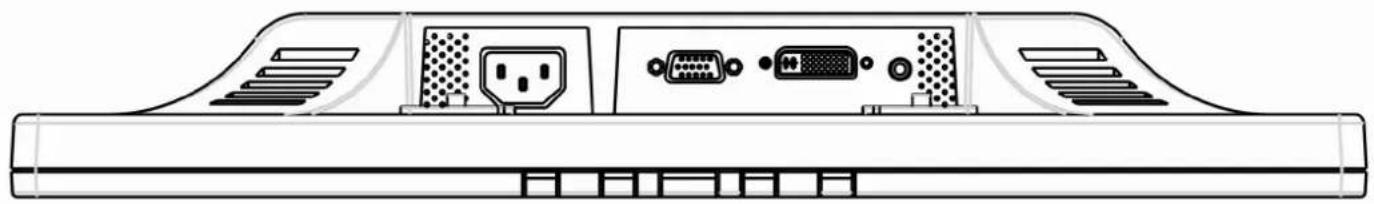

【1】Ingresso CA: É per il collegamento del cavo di alimentazione.
【2】PORTAVGA:Serve per il collegamento del cavo segnale D-Sub a 15 pin.
【3】Porta DVI: Quito si puo collegare con il Cavo segnali DVI.
【4】Audio In: Quito siouldagaleconnetore della risorsadel suono audio-out del PC.

Tasti di Controllo

Sono a disposizione 5 tasti che servono per la configurazione del monitor, incluso "Regolazione Auto", "Menu OSD", "Alimentazione", "Modificazione <->", "Modificazione <++". Le seguenti descrizioni spiegano quosti tasti.

Regolazione Auto (Funzione)--

A Tasto Selezione Funzione: Questo tasto serve per la selezione delle funzioni di controllo in su nell'OSD.

Tasto Rapido: Premere quello tasto per applicare le configurazioni del monitor automaticamente.

Menu (Funzione)--

M Tasto Selezione Funzione: Questo tasto serve per la selezione delle funzioni di controllo in giu nell'OSD.

Tasto Rapido: Premere quello tasto per apririe il menu di scelta rapita OSD.

Alimentazione: Accendere e spegnere l'alimentazione LCD. Quando l'alimentazione è accesa, la luce si illumina in verde, Standby è indicato in arancione.

Modificazione < - > : Diminuisce il valore dell'opzione nel menu OSD.

Modificazione < + > : Aumenta il valore dell'opzione nel menu OSD. Commuti la condizioni di funzionamento di DVI a RGB.

Modalità Menu OSD (On-Screen Display)

1.Regolare il volume degli altoparlanti via l'icona di controllo del volume PC.
2. É da notare che l'Audio continuera, quando si spegne il monitor, per spegnerlo è necessario spegnere il PC oppure annullare l'icona del controllo volume.
3.Premere il tastingo OSD per accedere menu, poi premere I tasti Aumentare / Diminuire per eseguire la regolazione.

BRIGHTNESS	Regola la luminosità del display.
CONTRAST	Regola la differenza fra le zone chiare e scure.
PHASE	Regola la fase del PLL.
CLOCK	Regola la frequenza del PLL.
H-POSITION	Regola la posizione orizzontale del display.
V-POSITION	Regola la posizione verticale del display.
RESET	Richiama l'impostazione predefinita.
COLOR TEMPERATURE	Regola la Temperatura del colore.
RED	Regola la temperatura del colore Rosso.
GREEN	Regola la temperatura del colore Verde.
BLUE	Regola al temperatura del colore Blu.
LANGUAGE	Selezione la lingua del display del Menu OSD.
MISCELLANEOUS	“No” vi porta al menu esci. “Si” vi porta ai sottomenu del menu Varie.
EXIT OSD	Salva ed esce.

VARIE

RETURN	Ritorna al menu principale.
OSD H-POSITION	Regola la posizione orizzontale dell'OSD.
OSD V-POSITION	Regola la posizione verticale dell'OSD.
OSD DURATION	Regola i tempi del menu OSD.
AUTO COLOR	Regola il colore automaticamente.
SOURCE	Selezionare la sorgente dell'ingresso Video: VGA o DVI

Ricerca Guasti

Se incontrate dei problemi nell'uso di quesdtro prodotto, assicuratevi che il monitor sia stato installato nel modo corretto.

' Sullo schermo non appeare alcuna figura.

Controllare: 1. Modalità risparmio corrente. Premere un tasting qualsiasi e spostare il mouse per disattivare但这 modalità.
2. Pin del connettore del cavo segnali. Se quale pin è piegato o manca, consultate il punto dove avete fatto l'acquisto.

Le parole appaioni troppo scure o troppo chiare

Controllare: Uso del Menu OSD per regolare la Luminosità.

'Quando si deve regolare il monitor?

Controllare: Se la risoluzione della frequenza è stataambiata.

Il Testo che appare sullo schermo non è bianro.

Controllare: Assicurarsi che la risoluzione o il tasso di refresh si combinino con la Modalità del Display.

Sincronizzazione Supportata

Voce	Standard Risoluzione		Velocità diClock(MHz)	FrequenzaScansioneVerticale(Hz)	FrequenzaScansioneOrizzontale(KHz)	Polarità Synco CompositeSync (H/V)	ModoOperativo
1	VGA	640x480	25.18	59.94	3	1.47	-/-
2	VESA	640x480	31.50	72.81	37.8	6	-/-
3	VESA	640x480	31.50	75.00	37.5	0	-/-
4	VESA	800x600	36.00	56.25	35.1	6	+/+
5	SVGA	800x600	40.00	60.32	37.88	+/+	A/D
6	VESA	800x600	50.00	72.19	48.0	8	+/+
7	VESA	800x600	49.50	75.00	46.8	8	+/+
8	VGA	720x400	28.32	70.09	3	1.47	-/+
9	XGA	1024x768	65.00	60.00	48.36		-/-
10	XGA	1024x768	75.00	70.07	56.48		-/-
11	XGA	1024x768	78.75	75.03	60.02		+/+
12	WXGA	1280x800	83.46	60.000	49.680	-/-	A/D
13	WXGA	1280x800	107.21	75.000	62.625	-/-	A/D
14	WXGA	1440x900	106.47	60.000	55.920	-/-	A/D

A = Modo analogico; D = Modo Digitale, G = Modo Sync Su Verde
*Se la sincronizzazione dell'sinput è vicina a una di quelle summenzionate, è generalmente possibile ottimizzare la visualizzazione.

Pannello LCD	Tipo Angolo di Visualizzazione Rapporto di Contrasto Luminosità Tempo di Risposta(Tr+Tf) Colori del Display Risoluzione mass. Pixel Pitch	Display LCD TFT 19.0" Active Matrix H:150°, V:150° 500:1 (Tip.) 300 cd/m² (Tip.) 8 ms 16.2M colori (True color) 1440X900(WXGA) 0.285mm(O)x0.285mm(V)
Segnali d'ingresso	VGA DVI	RGB analogico VGA compatible Composite Sync supportato Single Link TMDS Digital Visual Interface (DVI) - DDWG compatible
Compatibilità	PC Fino a 1280X1024@75Hz (Non-interallacciato)
Connettori	VGA DVI Audio Alimentazione	D-Sub a 15-Pin DVI-D Presa Stereo Ingresso CA
Alimentazione	Tensione Consumo Modo risparmio energetico	Alimentatore universale incorporeto: 100-240 VAC, 50/60 Hz Atttivo < 48 Watt Mass. Standby < 3 Watt
Altoparlanti Interni	Altoparlante x 2
Interfaccia Utente	Indicatore LED Attivo - Verde Standby - Arancione
Condizioni di Funzionamento	Temperatura Umidità	Operativa: 5 a 40°C 20% ~ 80% UR.
Dimensioni	Fisiche 436.9mm(L) x 377.9mm	(A) x 161mm (P)
Peso Netto		4 Kg
Angolo d'Inclinazione		-5° in avanti e 20° indietro
DDC		DDC2B
Risparmio Energetico		VESA DPMS
Certificazioni	UL/CUL, FCC, CE
