MANUAL DE UTILIZADOR L1931WS DGM

Aviso 45
Informacao de seguranca. 45
Precaucao 45
Conteudo do pacote 45
Instalacao do hardware. 46
Botoes de controlo 46
Modo do menu OSD (On-Screen Display). 47
Localizador e Reparador de Defeitos. 48
Tempo apoioado 48
Especialcacao 49

Aviso

• Toda informação no este manual cambiará occasionalmente sem avis prévio.
• Para assegurar a operação de segurança do este produto, favor ler o seguinto menu@cuidadosamente antes de usar este produto.

Informação de segurança

• No colocar artigos molhadas no ou cordãoétrico.
• Estar的概率 de desligar o monitor antes de cavilhar o cordão eletricono soquete.
• Estar certo de revisar que o cordão eletricono e os demais cordões esteyam conetados firmamente e devidamente.
• No tentarAbrir o monitor. Voce estara ferido pela eletrocuao.Pelo service, chama seu concesionario de comprado do seu lugar.

Precação

• No expo o monitor á luz do sol direito o calor.
• No deramar liquido no monitor.
• No usar seu monitor com magnetos ou produits eletrónicos em funcção(PRXSIMO).
• No usar químicas asperas ou fortes solventes de limpeza para limpar a pantalha do monitor. Limpar-o com roupa limpa e branda com suave SOLUTION.
• No colocar nada no seu monitor. Indesejavel ventilacao elevar a temperatura no monitor.
  No usar seu sdedos para tocar a pantalha CD direitamente.A impressao digital com azeite dificulara a limpeza.

Contudo do pacote

Nosso monitor LCD tera os segunte artigos. Esteja certo que você tenha todo o jogo, de outra maneira, conta seu concesioario ou estabelecimentoonde você comprou o monitor. Pelo menos, conta-os.

1. Monitor LCD TFT de 19"
2. Cordao eletrico
3. Cabo VGA
4. Cabo Audio
5. Cordan DVI
6. Manual do usuario
   7.

Instalacao do hardware

Tenha cuidado com o seu monitor LCD, é muito exquisito empero vulnéravel. Desliga o LCD e o PC antes de instalar-o. Siga minha instalação passo a passo.

Input

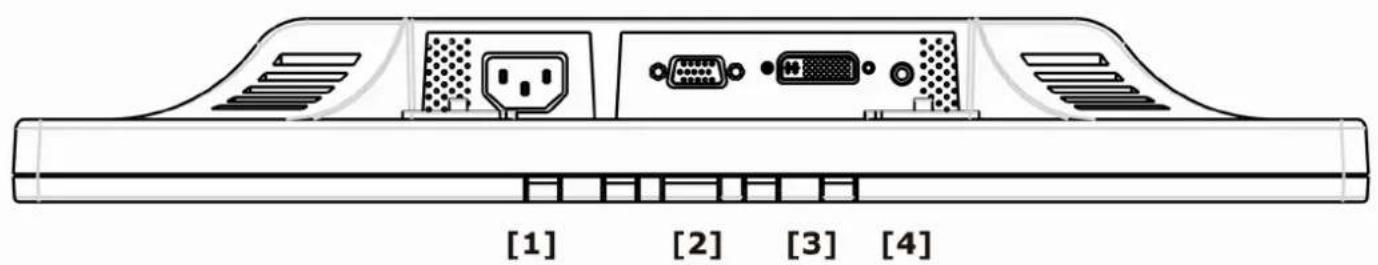

【1】AC Input: Para a conexão do caboétrico.
[2] Porto VGA: Para a conexão com o cabo de sinal D-Sub de 15 pinos.
【3】Porto DVI: Para a conexão com o cabo de sinal DVI.
【4】Audio In: Para a conexão com o conector audio-out da PC da fonte de som.

Botoes de controlo

Há 5 teclas para a instalação do monitor pelo usuario, incluindo "Ajustamento Auto", "Menu OSD ", "Energia Elétrica", "Ajustamento <->", "Ajustamento <++)". As seguições descrições formam a introdução as teclas.

Ajustamento auto (Funcao)--

A Funcao do Botao SeLECTIONar: Com este botao você seleciona as funcoes de controlo arriba no OSD.

Tecla quente: Oprimir este botão para aplicar a programação do monitor em forma automatica.

Menu (Funcao)--

M Funcao Botao selecionar: Com este botao vocêaque seleciona as funcoes de controlo no OSD.

Tecla quente: Oprimir este botao para ter um surgido menu OSD.

Ligado: Liga e desiga o LCD. Com o ligado, a iz queda verde e o modo Standby queda de cor laranja.

• Ajustamento < - >: Reduzir do valor de opção no menu OSD.
• Ajustamento < + > : Aumentar do valor de opcao no menu OSD. Muda o ambiente de operacao do DVI para RGB.

Modo do menu OSD (On-Screen Display)

1.Favor ajustar o volume do seu alta falante com o icono de controlo de volume do alto falante do seu PC.
2.Favor notar que o som continua quando seu monitor está desligado. Para desligar, favor desligar seu PC ou por o icono de controle do volume do alto falante em mudo.
3. Pressionar o botao OSD para ter acesso no menu e pressionar o botao Aumentar/Reduzir para ajustamentos.

BRIGHTNESS

CONTRAST

PHASE

CLOCK

H-POSITION

V-POSITION

RESET

COLOR TEMPERATURE

RED

GREEN

BLUE

LANGUAGE

MISCELLANEOUS

EXIT OSD

Ajustamento de brilho da imagem.

Ajustamento de contraste entre as areas escura e clara.

Ajustamento de frequência de PLL.

Ajustamento de posicao horizontal da imagem.

Ajustamento de posicao vertical da imagem.

Chamar a programação de falta.

Ajustamento do cor de temperatura.

Ajustamento do cor vermelho de temperatura.

Ajustamento do cor verde de temperatura.

Selecionar pantalha de idioma do menu OSD.

Ajustamento de posicao vertical da imagem.

Não para sair do menu. Sim para menu de abaixo d menu misceaneo.

Gravar e sair.

MISCELÁNEO

RETURN

OSD H-POSITION

OSD V-POSITION

OSD DURATION

AUTO COLOR

SOURCE

Tornar ao menu principal.

Ajustamento de posicao horizontal do menu OSD.

Ajustamento de posicao vertical do menu OSD.

Ajustamento do tempo do menu OSD.

Ajustamento automatico de cor.

Selecionar input fonte Video:VGA ou DVI

Localizadora e Reparador de Defeitos

Esteja的概率 que o seu monitor está bem instalado se você é muitohappy no uso de algo.

Nao ha imagem na pantalha.

Revisar:

1. Modelo de salvamento de energia. Pressionarrial quaker tecla e mover o mouse para desmobilizar o modo.
2. Pinos do conector do cabo de sinal. Se está torcidos ou faltam pinos, consulte ao seu lugar de compra.

- Caracteres muitos escuros ou claros

Revisar: Usar o Menu OSD para ajustar Brilho.

'Quando seu monitor sera austado?

Revisar: Se a resolution de frequência está enviada.

Texto não claro na pantalha.

Revisar: EstejaCERTOquea resolucaoou tasa de refrescar cumpre com o Modo de Exibicao.

TempoAPOIADO

Artigo	Standards	Resolução	Relógio de pontos (MHz)	Frequência escandir vertical (Hz)	Frequência escandir horizontal (KHz)	Polaridade Sync ou sync compuesto (H/V)	Cargo de Operação
1	VGA	640x480	25.13	59.94	31.47	-/-
2	VESA	640x480	31.50	72.81	37.86	-/-
3	VESA	640x480	31.50	75.00	37.50	-/-
4	VESA	800x600	36.00	56.25	35.16	+/+
5	SVGA	800x600	40.00	60.32	37.88	+/+	A/D
6	VESA	800x600	50.00	72.19	48.08	+/+
7	VESA	800x600	49.50	75.00	46.88	+/+
8	VGA	720x400	28.32	70.09	31.47	-/+
9	XGA	1024x768	65.00	60.00	48.36	-/-
10	XGA	1024x768	75.00	70.07	56.48	-/-
11	XGA	1024x768	78.75	75.03	60.02	+/+
12	WXGA	1280x800	83.46	60.000	49.680	-/-	A/D
13	WXGA	1280x800	107.21	75.000	62.625	-/-	A/D
14	WXGA	1440x900	106.47	60.000	55.920	-/-	A/D

A = Modo analo; D = Modo digital, G = Modo Sync Em Verde
*De estar fechado o tempo input a um dos de acima, geralmente sera exibido com ajustamentos otimos.

Especificação

Painel LCD	Tipo Angulo de visão Razão de Contraste Brilho Tempo de Resposta(Tr+Tf) Exibicao de Cores Resolução Max. Pixel Pitch	19.0" TFT Active Matrix LCD Display H:150°, V:150° 500:1 (Tipico) 300 cd/m² (Tipico) 8 ms 16.2M colors(Cor real) 1440X900(WXGA) 0.285mm(H)x0.285mm(V)
Sinais input	VGA DVI	VGA compatível análogo RGB Composto sync apoiado DDWG para Interface Visual Digital Single Link TMDS (DVI)
Compatibility	PC	Até 1440×900@60Hz (Não-entreface)
Conector	VGA DVI Audio Energiaétrica	D-sub 15-pinos DVI-D Jaque de Fone Stereo Input A/C
Energiaétrica	Voltagem Consumo Modo de economia de energiaétrica	Incorporada fonte universal de energiaétrica: 100-240 VAC, 50/60 Hz Ativo < 48 Watt Max. Standby < 3 Watt
Alto falante Interno		Alto falante × 2
Entreface Usuário	Indicador LED Ativo	- Verde Standby - Laranja
Condição de operação	Temperatura Umidade	Operação: 5°C a 40°C 20% ~ 80% R.H.
Dimensoes	Físicas	436.9mm(A) × 377.9mm(A) × 161mm(F)
Peso neto		4 Kg
Ângulo de inclinação		-5° declive y 20° elevação
DDC		DDC2B
Administração da energia étrica		VESA DPMS
Regulamento (Certificações)	UL/CUL, FCC, CE
