Producttype	Draadloze vloerreiniger
Merk	Kärcher
Model	FC 3 Cordless Premium
Voeding	Li-Ion accu 7,2 V, 40 W
Gebruiksduur	20 min
Oplaadtijd	4 u
Type oplader	Extern, 100-240 V, 50-60 Hz, uitgang 9,5 V / 0,6 A
Inhoud schoonwaterreservoir	360 ml
Inhoud vuilwaterreservoir	140 ml
Rotatiesnelheid rollen	500 tpm
Afmetingen (L x B x H)	305 x 226 x 1220 mm
Gewicht	2,4 kg (zonder accessoires)
Lengte oplaadkabel	180 cm
Beschermingsklasse	IPX4
Geschikte vloertypes	Waterbestendige harde vloeren: PVC, linoleum, tegels, steen, geolied of gewaxte parket, laminaat
Belangrijkste functies	Gelijktijdig reinigen en opzuigen van droog en vloeibaar vuil (max. 140 ml)
Onderhoud en reiniging	Rollen wasbaar in de machine op 60 °C (zonder wasverzachter); vuilwaterreservoir en kleppen vaatwasmachinebestendig
Veiligheid	Niet in water onderdompelen; niet gebruiken op tapijt; uitschakelen voor onderhoud; rollen draaien
Reserveonderdelen en reparatie	Reinigingsrollen, vuilwaterreservoir, afdekking reinigingskop, oplader; reparaties door erkende service
Inhoud van de levering (Premium)	Apparaat, parkeerstation, oplader, 2 paar rollen, reinigingsmiddel RM 536/534 30 ml, antischuimmiddel FoamStop 30 ml
Algemene informatie	Garantie volgens de voorwaarden van het land; bewaar de handleiding; gebruik alleen originele accessoires

Veelgestelde vragen - FC 3 Cordless Premium Kärcher

Hoe laad ik de accu van het apparaat op?

Sluit de oplader aan op de oplaadaansluiting aan de achterkant van het apparaat en vervolgens op een stopcontact. De LED-indicatoren geven de laadtoestand aan. Het volledig opladen duurt ongeveer 4 uur.

Wat is de gebruiksduur van de accu?

De gebruiksduur is ongeveer 20 minuten bij normaal gebruik. De 3 LED's geven het niveau aan: 3 LED's = volle lading, 1 knipperende LED = accu bijna leeg.

Hoe vul ik het schoonwaterreservoir?

Verwijder het schoonwaterreservoir aan de uitsparing, open de vergrendeling, vul met koud of lauw water (max. 360 ml) en voeg eventueel een Kärcher reinigingsmiddel toe. Overschrijd de MAX-markering niet.

Hoe leeg ik het vuilwaterreservoir?

Zet het apparaat op het parkeerstation, open de afdekking van de reinigingskop, verwijder het vuilwaterreservoir, klap de kleppen om en leeg het. Spoel het reservoir met schoon water. Plaats de kleppen terug en breng het reservoir weer aan.

Hoe reinig ik de rollen?

Verwijder na elk gebruik de rollen door ze los te draaien aan de uitsparing. Was ze onder stromend water of in de machine op maximaal 60 °C zonder wasverzachter. Niet in de droger drogen. Laten drogen aan de lucht op het parkeerstation.

Wat te doen als de rollen niet draaien?

Controleer of de rollen volledig zijn vastgeschroefd en dat er geen voorwerpen ze blokkeren. Zorg ervoor dat de afdekking van de reinigingskop goed vastklikt. Als het probleem aanhoudt, start u het apparaat opnieuw.

Waarom zuigt het apparaat niet goed?

Controleer het waterniveau in het schoonwaterreservoir en of het vuilwaterreservoir goed is geplaatst. Reinig of vervang de rollen als ze vuil of versleten zijn. Gebruik uitsluitend Kärcher reinigingsmiddelen in de juiste dosering.

Hoe voorkom ik overmatige schuimvorming?

Gebruik de aanbevolen dosering van Kärcher reinigingsmiddel. Reinig de rollen regelmatig om resten te verwijderen. Bij aanhoudend schuim giet u wat FoamStop in het lege vuilwaterreservoir voordat u begint.

Kan ik dit apparaat op tapijt gebruiken?

Nee, het apparaat is alleen ontworpen voor waterbestendige harde vloeren (tegels, parket, laminaat, enz.). Gebruik het niet op tapijt of vloerkleden.

Wat te doen als het apparaat uitschakelt of de LED's abnormaal knipperen?

Als de onderste LED knippert, is de accu leeg: laad het apparaat op. Als alle drie LED's snel knipperen, is de motor geblokkeerd of raakt het apparaat oververhit: schakel uit, laat afkoelen en start opnieuw. Raadpleeg het hoofdstuk «Probleemoplossing» in de handleiding voor meer details.

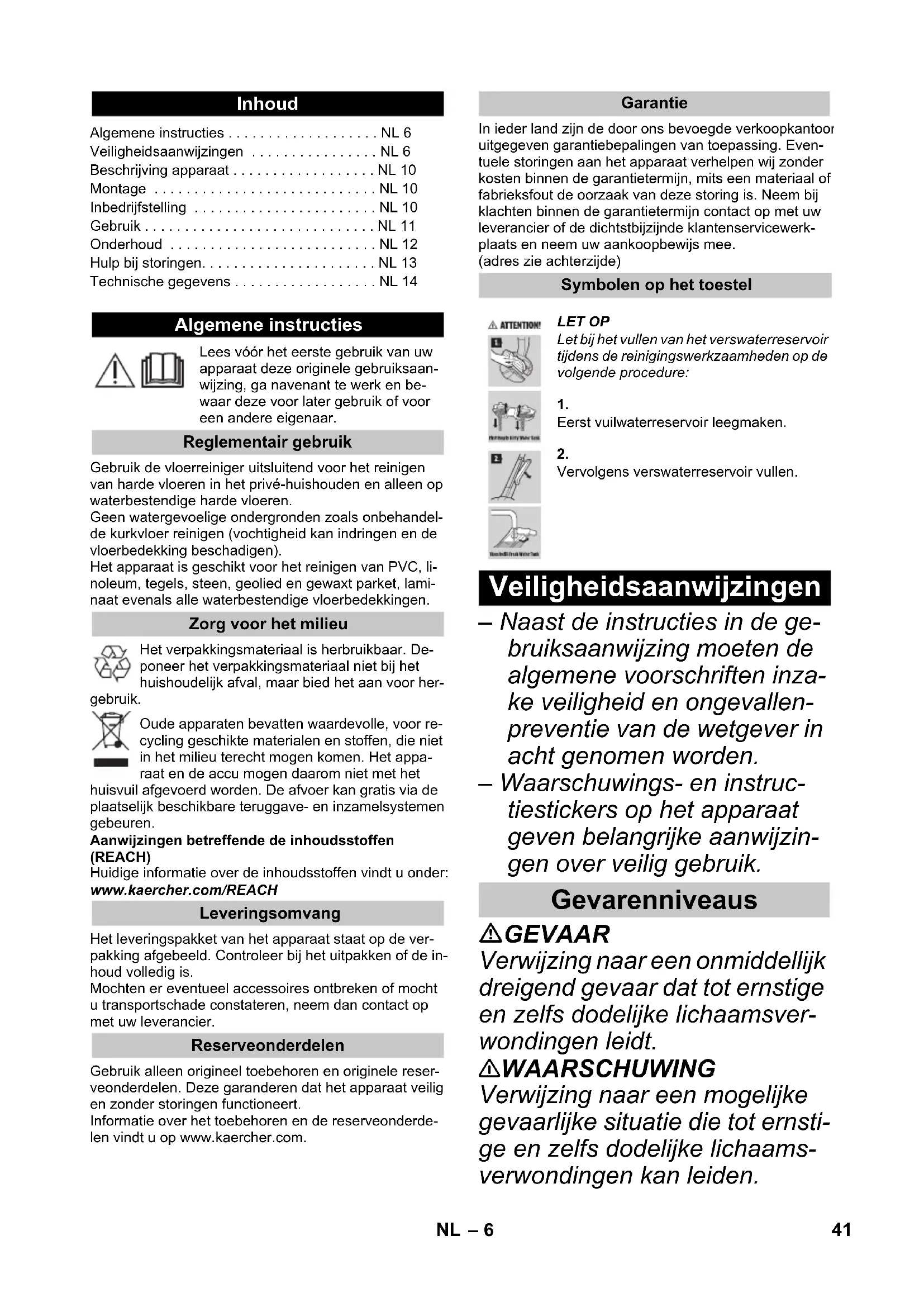

GEBRUIKSAANWIJZING FC 3 Cordless Premium Kärcher

Algemene instructies. NL 6

Veiligheidsaanwijzingen NL 6

Beschrijving apparatus . NL 10

Montage NL 10

Inbedrijfstelling NL 10

Gebruik. NL 11

Onderhoud NL 12

Hulp bij storingen. NL 13

Algemene instructies

Lees voor het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een andere eigenaar.

Gebruik de vloerreiniger uitsluitend voor het reinigen van harde vloeren in het privé-huishonden en alleen op waterbestendige harde vloeren.

Geen watergevoelige ondergronden zoals onbehandelde kurkvloer reinigen (vochtigkeit kan indringen en de vloerbedekking beschadigen).

Het apparaat is geschikt voor het reinigen van PVC, li-noleum, tegels, steen, geolied en gewaxt parket, laminaat evenals alle waterbestendige vloerbedekkingen.

Zorg voor het milieu

Het verpakkingsmaterial is herbruikbaar. Deponeer het verpakkingsmaterial Niet bij het huishoudelijk afval, maar bied het aan voor her-

gebruik.

Oude apparaten bevatten waardevolle, voor recycling geschikte materialen en stoffen, die Niet in het milieuterecht mogenkommen. Het apparaat en de accu mogen.daarom Niet met het

huisvuil afgevoerd worden. De afvoer kan gratis via deplaatselijk beschikbare teruggave- en inzamelsystemen gebeuren.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

Het leveringspakket van het apparatusaat staat op de verpakking afgebeeld. Controller bij het uitpakken of de inhoud volledig is.

Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier.

Reserveonderdelen

Gebruik alleen origineel toebehoren en originele reservevonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderdenlen vindt u op www.kaercher.com.

Garantie

In ieder land+zijn de door ons bevoegde verkoopkantoor uitgeveen garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhopen wij zonder Kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee. (adresziechterzijde)

Symbolen op het toestel

LET OP

Let bij het vullen van het verswaters reservoirtijdens de reinigingswerkzaamheden op de volgende procedure:

1.

Eerst vuilwaterreservoir leegmaken.

2.

Vervolgens verswaterreservoir vullen.

Veiligheidsaanwijzingen

• Naast de instructies in de gebruiksaanwijzing要去en de algemene voorschriften inzake verilgheid en ongevallenpreventie van de wetgeber in acht genomen worden.

• Waarschuwings- en instructiestickers op het apparaat given belangrijke aanwijzingen over veilig gebruik.

Gevarenniveaus

△GEVAAR

Verwijzing maar een onmiddelijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.

△WAARSCHUWING

Verwijzingaar een mogelijk gevaarlijke situatie die tot ernstige en zelfs dodelijk lichaamsverwondingen kan leiden.

△VOORZICHTG

Verwijzingaar een möglichke gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing maar een möglichke gevaarlijke situatie die tot materiale schade kan leiden.

Apparaat Niet in water onderdompelen!
Het apparaat en de accessoires voor gebruik controeren op goede staat. Indien zich Niet in goede staat verkeren, mag u de apparatuur nicht gebruiken.
Vervang het oplaadapparaat met kabel onmiddelijk door een origineel wisselstuk bij een zichbare beschadiging.
Bij alle reinigings- en onderhoudswerkzaamheden.altijd het apparaat uitschakelen en de stekkeruit het stopcontact trekken.
Reparaties aan het apparaat mogen alleen worden uitgevoerd door een erkende klantendienst.
Het apparaat bevat elektrische onderdelen - reinig het Niet onder stromend water.
Steek geen geleidende voorwerpen (bv. schroevendraaiers e.d.) in de laadbus.
- Geen contacten of leidingen aanraken.
De opgave van de spanning op het typeplaatje moet over

eenkomen met de voedings-. spanning.

Het elektriciteitsnoer nicht over scherpe randen trekken en nicht bekneld latent raken.

△WAARSCHUWING

Het apparaat mag enkel aan een elektrische aansluiting aangesloten zich die door een elektromonteur conform IEC 60364 werden uitgevoerd.
Sluit het apparaat enkel aan wisselstroom aan. De spanning moet overeenstemmen met het typeplaatje van het apparaat.
Om veiligheidsredenen raden wij principieel aan het apparaat te gebruiken via een aardlekschakelaar (max. 30mA).

Oplaadapparaat

△GEVAAR

Gevaar van strooomschok

Neem de netstekker en de contactdoos nooit met vochige handen vast.
Laadapparaat Niet in verruilde of natte toestand gebruiken.
Laadapparaat Niet in een explosiegevaarlijke omgeving gebruiken.
Laadapparaat Niet aan de netkabel dragen.
Gebruik en bewaar het oplaadapparaat enkel in drogeruimten.
Netkabel beschermen gegenitte, scherpe kanten, olie en

bewegende toestelonderden.

Verlengsnoeren met meervoudige stopcontacten en geleijktijdige werking van meerdere apparaten zich te vermijden.
Netstekker Niet verwijderendoor hem aan de netkabel uithet stopcontact te trekken.
Laadapparaat Niet afdekken en ventilationspleet van het laadapparaat vrijhonden.
Laadapparaat Niet openen. Herstellingen uitsluitend latenuitvoeren door vakkundig personeel.
Laadapparaat uitsluitend voor het opladen van goedgekeurde accupacks gebruiken.
Vervang het oplaadapparaat met kabel onmiddelijk door een origineel wisselstuk bij een zichbare beschadiging.

Batterij

△GEVAAR

Gevaar van strooomschok

Stel de batterij Niet bloot aan sterke zonnestralen,但它 en vuur.

△WAARSCHUWING

Laad de accu enkel met het origineel bijgevoegde of een door KÄRCHER vrijgegeven oplaadapparaat.

Volgende adapter gebruiken:

Accu Niet openen, erbestaat gevaar van kortsluiting en er kuren irriterende dampen of bijtende vloeitsoffen vrijkomen.

Veilige omgang

△GEVAAR

De gebruiker要去 het apparaat op reglementaire wijze gebruiken. Hij要去 rekening houden met deplaatselijke omstandigheden en tijdens de werkzaamheden met het apparaat letten op Personen in de omgeving.
Het is verboden om het appe raat in explosiegevaarlijke bereiken te gebruiken.
Bij het gebruik van het apparaat in gevaarlijke bereiken要去en de overeenkomstigeveiligheidsvoorschriften inacht genomen worden.
Gebruik het apparaat Niet als het vooraf gevalen, zichtaar beschadigd of ondicht is.
Houd verpakkingsfolie uit de buurt van kinderen, er staat verstikkingsgevaar!

△WAARSCHUWING

■ Kinderen of nicht-geinstrueer personeel mogen het apparaat Niet gebruiken.
Dit apparaat mag nicht gebruikt worden door personen met beperkte fysieke, zintuiglije of mentale capacititen of met te weinig ervaring en/ of kennis, tenzij ze onder toe-zicht staan van een bevoegde persoon die instaat voor

hun verilgheit of van die persoon instructies hebben gekreten over het gebruik van het apparaat en de waaruit resulterende bevaren begrijpen.

■ Kinderen mogen nicht met het apparaat spelen.
■ Kinderen要去 gecontrolleerd worden om te garandeerendatze Niet met het apparaat spelenu.
Houd het apparaat uit de buurt van kinderen zolang het ingeschakeld of nicht afgekoeld is.
De reiniging en het gebrui-kersonderhoud moegen nicht zonder toezicht door kinderen uitgevoerd worden.
Bedien of bewaar het apparaat overeenkomstig de beschrijving c.q. afbeelding!

△VOORZICHTIG

Zorg er voor alle handelingen met of aan het apparaat voor dat het apparaat stabel staat om ongevalen of beschadiggen door omvallen van het apparaat te vermijden.
Giet nooit oplosmiddelen, vloeistoffen die oplosmidden bevatten of onverdunde zuren (bijv. reinigingsmiddelen, benzine, verfverdunner en aceton) in het waterreservoir omdat deze stoffen materialen in het apparaat aantasten.

Laat het apparaat nooit zonder toezicht staan verwijl het in bedrijf is.
Lichaamsdelen (bijv. haar, vinger)uit de buurt van de roterende borstelwalsen houden.
Handenijdens de reiniging van de vloerkop beschermen. Er bestaat gevaar voor letsel door puntige voorwerpen (bijv. splinters).
Verbindskabeluitdebuur houden van hittebronnen, scherpe kanten, olie en bewegende apparaatonderden.

LET OP

Schakel het apparaat alleen in als het verswater- en het vuilwaterreservoir zijn geplaatst.
Met het apparaat mogen geen scherpe of groe voorwerpen (bijv. scherven, kiezelstenen, delen van spelgoed) worden opgenomen.
- Geen azijnzuur, ontkalkings-middel, etherische olie of gelijkaardige stoffen in het verswaterreservoir doen. Let er ook op dat deze stoffen nicht worden opgenomen.
Gebruik het apparaat alleen op harde vloeren met watervaste coating (bijv. gelakt parket, geëmailleerde tegels, linoleum).
Gebruik het apparaat Niet voor de reiniging van tapiijten en vloerbedekking.

Rijd met het apparaat Niet over het vloerrooster van convectorverwarmingen. Het apparaat kan het uittredende water Niet opnemen als het over het rooster rijdt.
Schakel het apparaat bij langere pauzes en na gebruik met de hoofdschakelaar/apparaatschakelaar uit en trek de netstekker van het oplaad-apparaat los.
Gebruik het apparaat nicht bij temperaturen onder 0^
Het apparatusat gegen regen beschemmen. Niet buiten op-slaan.

Beschrijving apparatus

De stang van de handgreep tot de aanslag in het basisapparaatplaatsen tot ze hoorbaar vastklikt. Handgreepstang moet vast in het apparaat steken.

Inbedrijfstelling

Afbeelding 2

Plaats het apparaat in het parkeerstation zodate deze stabel staat.

Walsen monteren

Afbeelding 3

Borstelwalsen tot de aanslag op de walshouder draaien.
Let erop dat de kleurindicaties op de binnenkant van de wals en de walshoender op het apparaat overeenkomen (blauw op blauw).
Controller na de montage of de borstelwalsen ste-vig vastzitten.

Laadproces

Afbeelding 4

Sluit de laadkabel van het oplaadapparaat op de laadbus van het apparaat aan.
Netstekker van het oplaadapparaat in de contact-doos steken.

Afbeelding 5

De led-controleampjes geleven de actuèle laadtoestand van de accu aan.
Tijdens het laden van een volledig lege accu knipperen alle 3 led-controlelampjes na elkaar van onder maar boven.
Wanner de accu voor 1/3 is opgeladen, branden de onderste ledlampjes continu, de beiden bovenste ledampjes knipperen verder.
Wanner de accu voor 2/3 is opgeladen, branden de beiden onderste ledlampjes continu, de bovenste ledampjes knipperen verder.
Nadat de batterij volledig is opgeladen, blijven de 3 led-controleampjes 60 minutes continu branden. Daarna gaan de led-controleampjes UIT.

Afbeelding 6

Na het opladen de netstekker uit het stopcontact trekken en de laadkabel uit de laadbus halen.

Schoonwatertank vullen

Afbeelding 2

Afbeelding 7

Apparaat in het parkeerstation plaatsen.
Verswaterreservoir aan de greedp vastnemen en uit het apparaat halen.

Afbeelding 8

Tankafsluiting openen en opzij draaien.

Afbeelding 9

Vul het verswaterreservoir met koud of lauwarm leidingswater.
Indien nodig+kunnen reinigings- en onderhoudsmiddelen van KARCHER in het schoonwaterreservoir worden gezuld.*
Markering "MAX" mag tijdens het vullen nicht worden overschreten.
Tankdop sluiten.

Afbeelding 10

Schoonwatertank in het apparaatplaatsen.
Verswaterreservoir moet vast in het apparaat zitten.

LETOP

*Let op de aanbevolen dosering voor het reinigings- of onderhoudsmiddel.

Gebruik

Algemene instructies voor de bediening

LETOP

Afbeelding A

Apparaat kan alleen droog vuil en vloeistof (max. 140 ml) opnemen.

Afbeelding B

Voor begin van de werkzaamheden de vloer vegen of stofzuien. Zo worden het vuil en de losse deeltjes al voor de vochtige reiniging van de vloer verwijderd. Controleer voor het gebruik van het apparatus op een normale plaats of de vloer waterbestendig is. Reinig geen ondergrond die gevoelig is voor water, zoals onbehandelde kurkvloer (vocht kan binnendringen en de vloer beschadigen).

Afbeelding C

Rijdchterwaartsrichting de deuropening zodat er geen voetsporen op de vers gereinigde vloer acheterblijven.

De vloer worden door de voorwaartse en acheerwaartse bewegingen van het apparaat gereinigd, net zoals bij stofzuigen.
Laat op sterk verruildeplaatsen het apparaat langzaam over de grond glijden. Er moet geen druk op het apparaat worden uitgeoefend.
Bij meegeleverde walsparen in grijs en geel: Beide walsparen hebbendezelfde functie,maar kunnen voor verschillende toepassingsgebieden worden ingezet (kleur dient als onsderscheiding, bijv. voor keuken en bad).

Beginnen met het werk

LETOP

De borstelwalsen beginnen meteen te draaien als het apparaat worden ingeschakeld. De handgreep moet worden vastgehonden om ervoor te zorgen dat het apparaat Niet UIT zichzelf wegrijdt.

Controleer of het verswaterreservoir met water is gevuld en het vuilwaterreservoir in het apparaat is geplaatst.

Afbeelding 11
Voor het inschakelen de hoofdschakelaar (in/uit) indrukken.
Met het apparaat meermaals heen en terug rijden tot de walsen voldoende+zijn bevochtigd.

Looptijd batterij

Afbeelding 12

• 3 leds branden - 3/3 batterijlooptijd (volledige loop-tijd).
• 2 leds branden - 2/3 batterijlooptijd.
• 1 led brandt - 1/3 acculooptijd.
  Ca. 2 minuten voordat de accu leeg is, knippert de onderste led.
  ■ Als de accu leeg is en het apparatus is uitgeschakeld, knippert de onderste led gedurende 60 seconden sneller.

Reinigingsvloeistof navullen

LETOP

Voor het vullen van het verswaterservoor het vuilwaterreservoir legen. Zo worden vermeden dat het vuilwaterreservoir overloopt.

Zie hoofdstuk "Verswaterreservoir vullen".

Zie hoofdstuk "Vuilwaterreservoir leegmaken".

Vuilwatertank leegmaken

Afbeelding 2
Apparaat in het parkeerstationplaatsen.
Afbeelding 15
Vergrendeling vloerkopafdekking bedieren.
Vloerkopafdekking verwijderen.
Afbeelding 16
Vuilwaterreservoiruit de vloerkop nemen.
Afbeelding 17
De kleppen boven beiden kamers van het vuilwater-reservoir open klappen.
Vuilwatertank leegmaken.
Afbeelding 18
Afhankelijk van de verontreiniging de vloerkopaf-dekking en vuilwaterreservoir met leidingwater rei-nigen.
De kleppen van beiden kamers van het vuilwaterreservoir können eruit worden gehald en apart worden gereinigd.
De kleppen van beiden kamers van het vuilwaterreservoir opnieuwplaatsen en sluiten.
Afbeelding 21
Het vuilwaterreservoir in de vloerkopplaatsen.
Afbeelding 22
De vergrendeling van de vloerkopafdekking bedieren en de afdekking op de vloerkopplaatsen, dan de vergrendeling loslaten.
Vuilwaterreservoir en vloerkopafdekking要去en vast in en op het apparaat zitten.

Werking onderbreken

LET OP

Bij langere pauzes worden aangeraden om het apparaat in het parkeerstation teplaatsen om te vermijden dat gevoelige vloeren door vochtige walsen worden beschadigd.

Afbeelding 11

Apparaat uitschakelen. Hiervoor de schakelaar aan-/uitschakelen.
Afbeelding 2
Apparaat in het parkeerstation plaatsen.

Apparaat uitschakelen

Afbeelding 11
Apparaat uitschakelen. Hiervoor de schakelaar aan-/uitschakelen.
Afbeelding 2
Apparaat in het parkeerstation plaatsen.

LETOP

Na beeindiging van het werk het apparaat reinigen.

Afbeelding 14

Indien er nog water in het versswaterreservoir is, het water verwijderen.

Afbeelding 15t 24

Vuilwaterreservoir, vloerkopafdekking en reingingswalsen reinigen.

Zie hoofdstuk "Verswaterreservoir reinigen".

Zie hoofdstuk "Vloerkop reinigen".

Zie hoofdstuk "Walsen reinigen".

Apparaat opslaan

LET OP

Om de ontwikkeling van geurtjes te voorkomen, moet bij het opbergen van het apparaat het schoonwater- en vuilwaterreservoir volledig worden geleegd.

Natte walsen aan de lucht drogen (bijv. op het parkeerstation), de natte walsen voor het drogen Niet in geslooten kastenplaatsen.

Afbeelding 2

Het apparatus in het parkeerstation plaatsen.
Afbeelding 24
De natte walsen latent drogen door ze op het parkeerstation teplaatsen.
Apparaat in een droge ruimte bewaren.

Onderhoud

Vuilwaterreservoir reinigen

LET OP

Om ervoor te zorgen dat het vuil Niet in de tank aankoekt,要去 het vuilwaterreservoir regelmatig worden gereinigd.

LETOP

De vloerkopafdekking Niet in de afwasmachine reinigen: dit kan de basisfuncties van het apparaat beinvloeden wanner de vloerkopafdekking door de reiniging scheefgetrokken worden en de schraaprand dan nicht meer correct gegen de walsen drukt. Dit zorgt voor een slechter reinigingsresultaat.

Afbeelding 11

Apparaat uitschakelen. Hiervoor de schakelaar aan-/uitschakelen.

Afbeelding 2

Het apparatus in het parkeerstation plaatsen.

Afbeelding 15t 18

Vuilwaterreservoir uit het apparaat nemen. Zie hoofdstuk "Vuilwaterreservoir leegmaken".
Vloerkopafdekking, vuilwaterreservoir en vuilwaterreservoirkleppen met leidingwater reinigen.
De kleppen van beiden kamers van het vuilwaterreservoir können eruit worden gehald en apart worden gereinigd.
Vuilwaterreservoir en vuilwaterreservoirkleppen kunnen als alternatief in de afwasmachine worden gereinigd.

Tip

De rubberen onderdelen van de vuilwaterreservoirkleppen hunnen door de reiniging in de afwasmachine kleverig worden. Dit heeft darüber geen effect op de dichtheid van de onderdelen.

Afbeelding 13t 20

Wanneer het apparaat Niet verder worden gebruikt, de walsen ook reinigen. Zie hoofdstuk "Walsen reinigen".

Afbeelding 21t 22

Na de reiniging vuilwaterreservoir met kleppen en vloerkopafdekking opnieuw in het apparaatplaatsen.

Vloerkop reinigen

LETOP

Bij verontreiniging vloerkop reinigen.

LETOP

De vloerkopafdekking Niet in de afwasmachine reinigen: dit kan de basisfuncties van het apparaat beinvloeden wanner de vloerkopafdekking door de reiniging scheefgetrokken worden en de schraaprand dan nicht更是 correct gegen de walsen drukt. Dit zorgt voor een slechter reinigingsresultaat.

Afbeelding 11

Apparaat uitschakelen. Hiervoor de schakelaar aan-/uitschakelen.

Afbeelding 2

Het apparatus in het parkeerstation plaatsen.

Afbeelding 15

Vergrendeling vloerkopafdekking bedieren.
Vloerkopafdekking verwijdersen.

Afbeelding 18

Vloerkopafdekking onder stromend water afspoelen.
Vuilwaterreservoir en walsen reinigen. Zie hoofdstuk "Verswaterreservoir reinigen". Zie hoofdstuk "Walsen reinigen".
De aandrijving van de walsen met een vochtige doek reinigen.

Afbeelding 22

Vloerkopafdekking in de vloerkopplaatsen.

Walsen reinigen

LET OP

Walsen moeten na elk gebruik onder de waterkraan worden afgewassen of in de wasmachine worden gereinigd zodate geen resten van reinigingsmiddel in de walseblijven die na verloop vanijd schuim zouden kunnenveroorzaken.

Wanner het apparaat voor het verwijderen van de walen op de bodem worden gelegd, moet het verswater- en vuilwaterreservoir worden leeggemaakt. Zo worden vermeden dat er vloeistof uit de reservoirs loopt verwijl het apparaat op de bodem worden geplaatst.

Afbeelding 11

Apparaat uitschakelen. Hiervoor de schakelaar aan-/uitschakelen.

Afbeelding 2

Het apparatus in het parkeerstation plaatsen.

Afbeelding 19

Draai aan de greep de borstelwalsen eruit.

Afbeelding 20

Reinig de walsen onder stromend water.
of
Was de walsen op maximaal 60^ in de wasmachine.

LETOP

Bij reiniging in de wasmachine geen wasverzachter gebruiken. Zo raken de microvezels Niet beschadigd en behouden de borstelwalsen hun hoge reinigingskracht. De borstelwalsen zijn nicht geschikt voor de droogtrommel.

Afbeelding 23t 24

Na de reiniging de walsen op het parkeerstation plaatsen en aan de lucht lately drogen.
De nodigeijd voor het drogen kan worden verkort door de walsen uit te wringen.
Wonneer het apparaat Niet verder worden gebruikt, de vloerkopafdekking en vuilwaterreservoir ook rei-nigen.
De aandrijving van de walsen met een vochtige doek reinigen.

Reinigings- en onderhoudsmiddelen

LET OP

Gebruik van ongeschikte reinigings- en onderhoudsmiddelen kan het apparaat beschadigen en de aanspraat op garantie lately verrallen.

Tip

Gebruik indien nodig reinigings- of onderhoudsmiddelen van KARCHER voor de vloerreiniging.

Let bij de dosering van de reinigings- of onderhoudsmiddelen op de aanbevolen hoeveelheden van de fabrikant.
Vul het vuilwaterreservoir eerst met water en dan met reinigings- of onderhousdmiddelen om schuimvorming te vermijden.
Laat tijdens het vullen met water nog plaats over voor de hoeveelheid reinigings- of onderhoudsmiddel zodat het "MAX"-vulpeil van het verswaterreservoir Niet worden overschreden.

Hulp bij storingen

Storingen haben vaak een eenvoudige oorzaak die u met behulp van het volgende overzicht zich kunt oplossen. Bij twijfel of bij storingen die nicht worden vermeld kunt u zich wenden tot de erkende klantendienst.

Accu wordt nicht geladen

Laadstekker/netstekker nicht correct aangesloten.
Laadstekker/netstekker correct aansluiten.

Apparaat kan nicht worden ingeschakeld

Accu is leeg.
Apparaat opladen.
- Controller of de laadkabel nog in het apparaat steegt.
Laadkabel loskoppelen,ondat bedrijf met aangesloten laadkabel Niet möglichk is.

Led-foutweergave

Onderste led knippert bij het inschakelen van het apparaat en het apparaat start Niet.

Accu is leeg.
Apparaat opladen.

Alle leds knipperen tegelijkertijd aan snel tempo.

Apparaat heeft een motorblokkering (bijv. door te hoge druk op de walsen of door rijden wegen een wand/hoek).
Schakel het apparaat uit en opnieuw in. of
Gebruik van foute of defecte voeding.
Gebruik de originele voeding of cervang de defeche voeding.

De drie leds branden na elkaar gedurende 1 seconde.

Apparaat te heet tijdens het gebruik (bijv. bij gebruik bij hoge omgevingsttemperaturen).
Neem een pauze en LAST het apparaat afkoelen.
Wannerhet apparaat ook wordtuitgeschakeld:
Neem een pauze en laat het apparaat afkoelen.
het apparaat kan pas opnieuw worden ingeschakeld wonneer het voldoende is afgekoeld.

Walsen zich te droog

Walsen zich Niet voldoende bevochtigd.
Bevochtiging van de walsen door meermaals heb en terug rijden opdezelfde plaats.

Apparaat neemt geen vuil op

Geen water in het verswaters reservoir.
Water bijvullen
Schoonwaterreservoir is nicht correct in het apparaat geplaatst.
Verswaterreservoir zodenigplaatsen dat het vast in het apparaat zit.

Borstelwalsen ontbreken of zichn nicht correct gemonteerd.
Borstelwalsen monteren of de walsen tot de aan-slag op de walshouder draaien.

Borstelwalsen zijn verruild of versleten.

Borstelwalsen reinigen.
of
Borstelwalsen verrangen.

Het reinigingsmiddel verw vergeten, fout gedoseerd of er werk een fout reinigingsmiddel gebruikt

Gebruik alleen reinigingsmiddel van KÄRCHER en let op de juiste dosering.
Vloerkopafdekking nicht correct gemonteerd
Controller of de vloerkopafdekking jeist zit. Hiervoor de afdekking verwijderen en opniewu plaatsen.

Er worden schuim in de vloerkop en op de bodem gezvormd

Tip

Tijdens het bedrijf is het normal dat er wat schuim in de vloerkop ontstaat. Dit heeft geen invloed op de werkung. Alleen bij overmatig schuim (bijv. schuimstrepen op de vloer) zijn verdere maatregelen nodig.

Fout reinigingsmiddel of foute dosering.

Gebruik alleen reinigingsmiddel van KÄRCHER en let op de juiste dosering.
Het apparaat verwijdert vuil aan de hand van de reinigingswalsen. Hierbij verzamelen zich vuil en resten van reinigingsmiddelen van vloerbedekkingen in het vuilwaterreservoir. Onder bepaalde omstandigheden kan hier-door schuim ontstaan.
Reinig de walsen grondig met water om vuil en de resten van reinigingsmiddelen te verwijderen.

Afbeelding 25
Afbeelding 26
Afbeelding 27

Bij veel schuim FoamStop voor het begin van de reiniging in het lege vuilwaterreservoir doen. Let op de doseerinstructies op het etiket op de fles.

Geen goed reinigingsresultaat

Walsen zijn vuil.

Walsen reinigen.
Walsen zich nicht voldoende bevochtigd.
Bevochtiging van de walsen door meermaals heb en terug rijden opdezelfdeplaats.
Fout reinigingsmittel of foute dosering.
Gebruik alleen reinigingsmiddel van KÄRCHER en let op de juiste dosering.

Er zijn resten van ongeschikte reinigingsmiddelen op de bodem.

Reinig de walsen grondig met water om de resten van het reinigingsmiddel te verwijden.
Reinig de bodem met het apparaat en propere walsen zonder reinigingsmiddel te gebruiken. Hierdoor worden de resten van het reinigingsmiddel van de bodem verwijderd

Walsen worden geblokkeerd.

Walsen verwijderen en controleren of een voorwerp in de walsen vastzit.
Controlleren of de walsen tot aan de aanslag op de walshouder zichn gedraaid.
Controller of de vloerkopafdekking juist zit. Hiervoor de afdekking verwijderen en opniewu plaatsen.

Wateropname Niet optimaal

Vloerkopafdekking Niet correct gemonteerd
Controller of de vloerkopafdekking juist zit. Hiervoor de afdekking verwijderen en opniewu plaatsen.
Walsen zich versleteen.
Walsenvervangen.

Apparaat verliest vuil water

Vuilwaterreservoir is te vol.
Vuilwaterreservoir meteen leegmaken.
Vuilwaterreservoir is nicht correct in het apparaat geplaatst.
Controlleren of de vloerkopafdekking vast op het vuilwaterreservoir zit.
Controlleren of de vuilwaterreservoirkleppen cor-rect zichn afgesloten.

De handgreep van het basisapparaat verwijdersen

LET OP

Verwijder de handgreep na de montage Niet meer van het basisapparaat.

De handgreep mag alleen van het basisapparaat worden verwijderd wonneer het apparaat voor servicedoel-einden worden verzonden.

Afbeelding 28

Zie afbeelding aan het einde van de gebruiksaanwijzing

Steek de schroevendraier in een hoek van 90 graden in dekleine opening aan deachterkant van dehandgreep en verwijder de handgreep.

LETOP

Let erop dat de verbindingskabel:tussen het basisapparaat en de handgreep Niet worden beschadigd.

Technische gegevens

Elektrische aansluiting

Spanning 100-240 V

1~50-60 Hz

Veiligheidsklasse IPX4

Apparaat

Oplaadapparaat beschemings- II klasse

Nominal vermogen toestel 40 W

Nominate spanning accu 7,2 V

Accutype Li-ion

Bedrijfstijd bij volle acculading 20 min

Laadtijd bij lege accu 4 h

Uitgangsspanning oplaadapparaat 9,5 V

Uitgangsstroom laadapparaat 0,6 A

Capaciteit

Walsomwentelingen per minut 500 u/min

Inhoud

Schoonwaterreservoir 360 ml

Vuilwaterreservoir 140 ml

Afmetingen

Gewicht (zonder toebehoren en 2,4 kg reinigingsvloeistof)

Lengte 305 mm

Breedte 226 mm

Hoopte 1220 mm

Lenghtsnoer

Oplaadapparaat 1800 mm

Technische veränderingen voorbehonden!

Indices de Contents

Interruption del funcionaarto

CUIDADO

Xpnoon ouwva uouc kavovioouc

Xpnoiouoite Tn ouokeun kaqapioou daTieov atokaiia yia tov kaqapioo oKApw daiTieov oe idiWtikec katoikiec kai povo eOknpa daiTeda vThektika OTOVEPO.

Mny kaapiTe danteda u euaioa oTo vepo, otwC T.x. danteda aTTO pEALIO (n uypaia mTopei va diedou- OEI OTO EOWTEPIKO KAI VA TTPOKAeOEI ZmuA OTO daTNEO).

H ouakeun evideikvutai yia ka aipioo daTieov ano PVC, liveaio, PAAkacia, Tepa, napke eAabi n e Kepi, laivat kaowc kai yia kae daTIEO avektiko oTo vepo.

PpOToaia TepiBaAovtoC

Ta uikoukeuaiac eivai avakukwaipa. Mny TETATE n oukeuaia oTA OIKAKa aToppimu- ta, aaaa npadwote Tnv TTPOC avakukwon.

O1 Taaiec ouakeuee Tepiexouv Toauiu, avakkuawoiua uikaiouiec, ta otioia dev tiptetietai va kataanfoov oTo Tepiiaalov. I' auto, mV TETATE n ouakeun kai TO OoowpuTn Tou

TEPIEXI OTA OIKIAKA ATOPPImuata. MTOpeite va ta aTTOPPiye TOWeav MEOW TOWTNIKW UOTNmuATW ETIOtPOOHC KAI OALOVn UsIKW.

Ytodesei yia ta ouotatik (REACH)

Evnpwvec TAnpoopoe yia ta ouotatik aTtopeite va eite ot n dieuuvon:

Illustratie 19ana la 18

Illustratie 19ana la 20

Bukopucmoeyamu maku aanmep:

He po3kpuaume akymymp., m020, moxymb budi-numcya dpamiehi napu a6o aapecuBhi piDuHu.
