GEBRUIKSAANWIJZING WHMDC09E3E5 PANASONIC

Lees voor u het apparaat gebruikt deze gebruiksaanwijzing grondig en bewaar deze voor toekomstig gebruik. Controller, voor u de unit in gebruik neemt, dat de installmentie goed is uitgevoerd door een officiele dealer en dat dat nauwkeurig is gedaan volgens de verstekte instructies voor de installmentie.

PORTUGUES

62~71

Antes de ligar a unidade, leia cautadosamente este manual de'utilisation e guarde-o para futura referencia.

Hartelijk dank voor het aanschaffen van een Panasonic-product

INHOUDSOPGAVE

VEILIGHEIDSMAATREGELEN 52~53

AFSTANDSBEDIENING

54~58

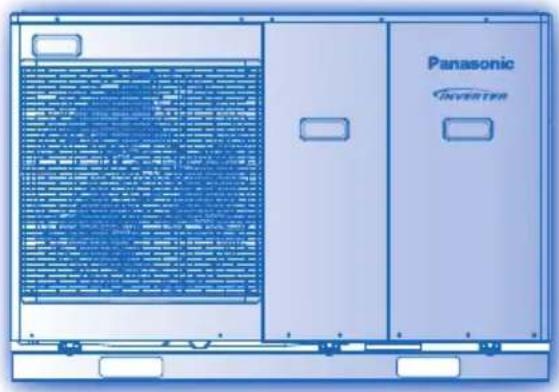

MONO BLOC-UNIT

59

PROBLEM OPLOSSEN

60

INFORMATIE

61

OPMERKING

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en konnen afwijken van het daadwerkelijkte uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

GEBRUIKSOMSTANDIGHEDE

Wateruitlaattemperatuur (°C)
VERWARMEN	Max. 55
	Min. 25
KOELEN	Max. 20
	Min. 5

MONO BLOC-UNIT

Omgevingsemperatuur (°C)
VERWARMEN	Max. 35
	Min. -20
KOELEN	Max. 43
	Min. 16

OPMERKING: Wanner de

buitentemperatuur buiten het hierboven vermelde temperatuurbereik ligt, za de verwarmingscapaciteit aanzienlijk afnemen en za de mono bloc-unit door een beveiligingsvoorziening misschien Niet meer functioneren. Het buitendeel zal weer automatisch opstarten indien de buitentemperatuur wee binnen de limiet ligt.

VEILIGHEIDSMAATREGELEN

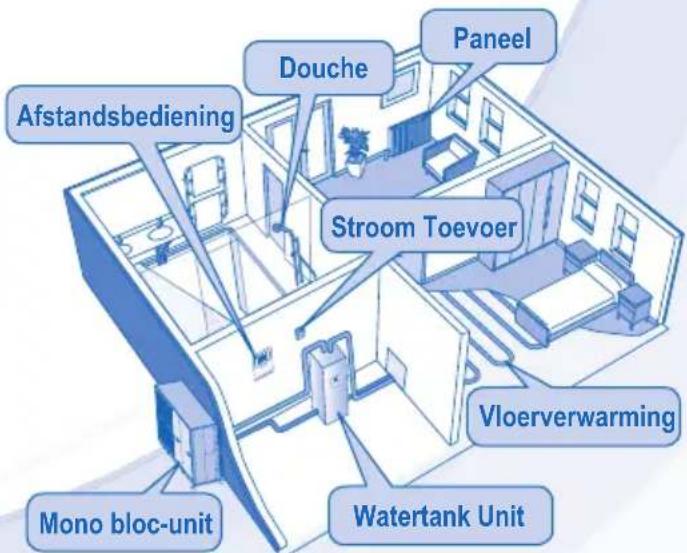

• De Panasonic (Mono bloc) Air-to-Water Warmtepomp is een system omOntworpen om te combineren met de Panasonic tankunit. In het geval dat een Tank Unit van een ander merk dan Panasonic worden gebruikt met het Panasonic (Mono bloc) Air-to-Water Warmtepomp System, kan Panasonic Niet de goede werkinq en ook Niet de betrouwbaarheid van het system garanderen.
• Deze handleiding beschrijft hoe het hittepompssystem te bedieren.
• Raadpleeg voor andere functies zoals die voor de watertank, radiator, externe thermocontroller en het systeme onder de vloer de bedieningshandleiding van de betreffende fabrikant.

Houd u aan de volgende instructies zodate persoonlijk letsel, bij u of bij iemand anders, of materiele schade worden voorkomen.

Onjuiste bediening wegens het nicht opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst worden geklassificiererd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken worden u gewaarschuwd voor de dood of ernstig letsel.

OPGEPAST

Met dit teken worden u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbol verwijdnestaar een handling die VERBODEN is.

Deze symbolen verwijzen maar handelingen die VERPLICHT zich.

WAARSCHUWING

Dit apparaat is nicht bestemd voor gebruik door Personen (kinderen inbegren) met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een persoon die voor hun verilgheid verantwoordelijk is. Pas op, dat kinderen net met het apparaat spelen.

Vraag advies aan een geauthoriseerde dealer of gespecialiseerdevakman, wanner de unit schoongemaakt, gerepareerd, geinstalleerd, verwijderd of opnieuw geinstalleerd moet worden. Onjuiste installmenten behandeling za lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag, wanneer reparatie- of onderhoudswerkzaamheden aan het koelsystem worden uitgevoerd, een offi ciele dealer of specialist advies over het gebruik van een bepaald type koelmiddel. Het gebruik van een ander koelmiddel dan worden opgegeven kan leiden tot beschadiging van het product, openbarsten van leidingen en letsel, enz.

Installer de unit Niet in een ruimte waar explosie- of brandevaar kan ontstaan. Houdt u zich Niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Pas op, dat uw vingers of andere voorwerpen Niet in de mono bloc-unit komen, waar door de draaiende delen letsel veroorzaakt kan worden.

Raak de mono bloc-unit Niet aan tijdens onweer, het zou kuren leiden tot een elektrische schok.

Ga Niet op het apparaat zitten of staan, odomat u per ongeluk zou kuren vallen.

WAARSCHUWING
STROOM TOEVOER
	Voorkom oververhitting of brand,gebruik geen snoer waarin wijzigingen+zijn aangebrachte of dat uit meerere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.
	Om oververhitting,brand of elektrische schokken te voorkomen:• Sluit geen andere apparaten aan op hetzelfde stopcontact.• Bedien het apparaat Niet met natte handen.Laat geen knikken in het stroomsnoer komen.
	Indien het netsnoer beschadig is, moet het worden verrangen door de fabrikant, een servicevertegenwoordiger van de fabrikant of een gewelijkwaardig gekwalifi ceerd persoon om een möglich gevaar te voorkomen.
	Deze unit is is voorzien van een aardlekschakelaar.U wordt ten zeerste aanbevolen de werking van de aardlekschakelaar na de installmentie en periodiek na het uitvoeren van service- of onderhoudswerkzaamheden te lately controlleden door een offi ciele dealer, zodate is gewaarborgd dat de schakelaar in goede staat is.Anders za deze möglich in het geval van een storing de oorzaak+zijn van een elektrische schok of brand.
	U wordt ten zeerste geadviseerd de apparatuur terplaatse te installereren met een aardlekschakelaar of reststroomonderbreker zodate een elektrische schok of brand wordt voorkomen.
	Stop met het gebruiken van het product, wanner er een abnormaliteit/storing optreedt en haal de stekker uith het stopcontact of schakel de stroomschakelaar en de circuitbreker uit.(Risico op rook/brand/elektrische schok)Voorbeelden van abnormaliteit/storing• De RCCB schakelt uith zichzelf uit.• Men merkt een brandlucht, abnormaal geluid of trillingsgeluid, als de eenheid in gebruik is.• Er blijft het water uit de eenheid komen.Neem onmiddelijk contact op met uwplaatselijk leverancier voor onderhoud/reparatie.
	U wordt geadviseerd handschoenen te dragenijdens het uitvoeren van service- en onderhoudswerk zodate de risico's worden voorkomen.
	Deze apparatuur要去 worden geaard om te voorkomen dat er een electrische schok of brand ontstaat.
	U kunt een elektrische schok voorkomen door het apparatuar uit te schakelen:- Voordat de apparatuur worden gereinigd of nausezien.
	Dit toestel heeft meerere toepassingen.Allle circuits voor stroomvoorziening要去en,zijnuitgeschakeld,voordat u werkzaamheden verricht aan een van de aansluitingen in de unit, zodate een elektrische schok,brandwonden of dodelijk letsel worden voorkomen.

OPGEPAST
MONO BLOC-UNIT
	Installer de unit nicht zich bij brandgevaarlijke apparatuur of in een badkamer. Anders zal de unit möglich de oorzaak+zijn van een elektrische schok of van brand.
	Raak de waterafvoerslang Niet aan, als het apparaat werkt.
	Plaats niets boven op de unit of onder de unit.
	Raak de scherpe aluminiumvin Niet aan; scherpe delen+kunnen blessuresveroorzaken.
	Gebruik het systeme Niet tijdens sterilisatie om te voorkomen dat men tijdens een douche verbrandt of te warm worden.
	Controleer de afvoerijp goed is aangesloten. Is dat Niet het geval, dan kan zich lekke voordoen.
	Controleer, wonneer u de apparatuur lange tijd hebts gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt+zijn dat de unit Niet kan vallen.
	De veldinstillingen voor de sterilisatiefunctie要去en door de geauthoriseerde dealer worden geconfi gureerd in overeenstemming met terplaatse geldende wetten en voorschriften.
AFSTANDSBEDIERING
	Laat de afstandsbediening Niet nat worden. Gebeurt dit wel, dan kan dit leiden tot slecht functioneren.
	Druk Niet op de knappen van de afstandsbediening met harde, spitse objecten. Anders zou de afstandsbediening beschadigd+kunnen raken.
	Maak de afstandsbediening Niet schoon met water, wasbenzine, verfverdunner of schuurpoeder.
	Inspecteer de afstandsbediening Niet zich en voer er geen service aan uit. Vraag advies aan een offi ciele dealer. Doet u dit wel, dan kan dit leiden tot beschadiging of slecht functioneren.

AFSTANDBEDIENING

• De beschrijving in deze handleiding van sommige functies geldt misschieren Niet voor uw unit.

• Neem contact op met de officièle dealers bij u in de buurt voor nadere informatatie.

• Voor de normale bedrijfsstand zijn de knuppen RESET FORCE en SERVICE niet in gebruik.

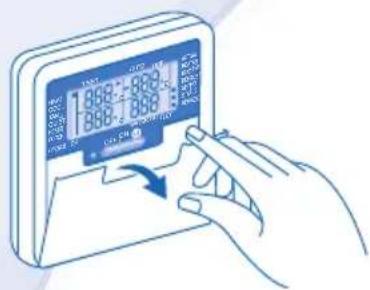

Open klep voor selectie van knoppen.

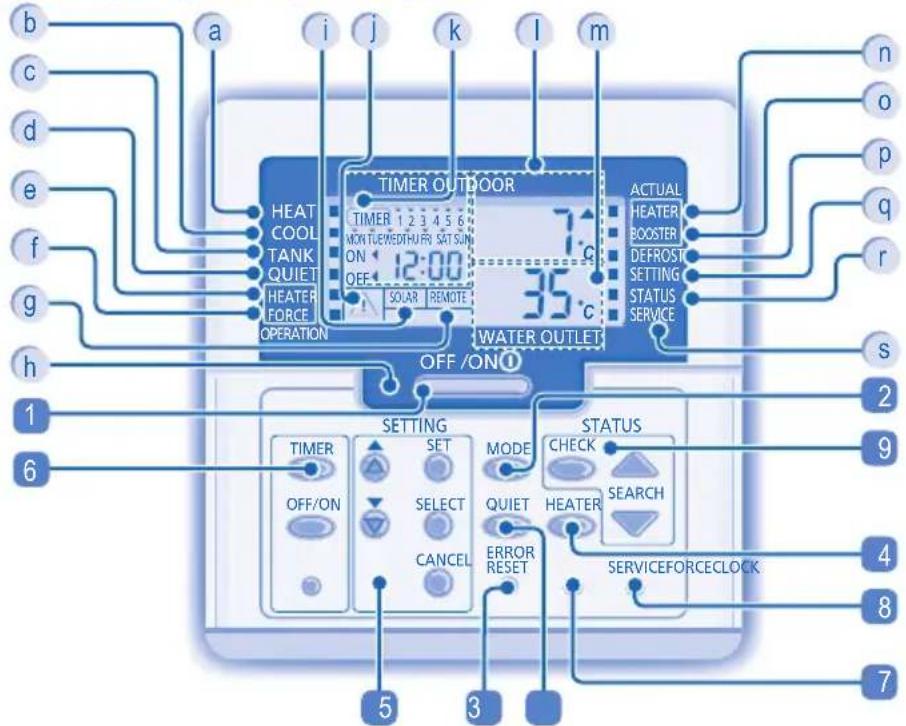

DISPLAY VAN DE AFSTANDSBEDIENING

Indicator Verwarmingsstand UIT/AAN
Indicator koelstand UIT/AAN
Indicator Tankstand
Indicator Stille Stand
e Indicator Bijverwarming Ingeschakeld/Uitgeschakeld
Indicator Extra Verwarming Verzoek UIT/AAN
9 Display Externe Thermocontroller aangesloten
Bedrijslampje
i Verwarmingsdisplay
Indicator Opgepast (Tanktemperatuur boven 60^ )

KNOP VAN AFSTANDSBEDIENING

1 UIT/AAN-toets
2 Knop Bedrijfsstand
3 Knop Bedrijfsstand Stil
4 Inschakelknop bijverwarming
5 Toetsen stand systeeminstelling

DE AFSTANDSBEDIENING GEREEDMAKEN

Installing Actuele Dag en Tijd

1. Druk op of als u de actuèle dag wilt instellen.
2. Druk op SET als u wilt bevestigen.
3. Herhaal de stappen 2 en 3 als u de actuèleijd wilt instellen.

k Instelschem Timer/Klok
Weergave Omgevingstemperatuur Buiten
m Scherm Temperatuur Wateruitlaat
Indicator Werkelijke Hulpverwarming (AAN/UIT)
Indicator Werkelijke Boosterverwarming (AAN/UIT)
p Indicator Werking Systemeem Ontdooien UIT/AAN
Indicator Instelstand Systemeum UIT/AAN
Indicator Controlestand Systememstatus UIT/AAN
Indicator Systeemservicestand UIT/AAN

Knop Timer-instelling Groep
7 Knop Stand Extra Verwarming
Knop Systeemservicestand
9 Toetsen Controle Systememstatus
10 Toets voor het resetten van een storing

Opmerkingen:

• De actuele dag enijd moeten worden ingesteld wanner u:
• De apparatuur voor de eerste keer inschakelt.
• Wonneer langearendisverstrekensindesapparatuur voorhetlaatstisingschakeld.
• De actuèle tijd die is ingesteld, is de standardaardtijd voor alle bedieningshandelingen met de Timer.

DE SPECIALE FUNCTIONS INSTELLEN

• Na de eerste installmentie Kunt u zichl de instellenen aanpassen. De begininstelling blijf van kracht totdat de gebruiker deze wijzigt.
• De afstandsbediening kan worden gebruikt voor meerdere installmentes. Sommige functies zullen misschien Niet gelden voor uw unit.
• Controller vóor het instellen dat de bedrijfs-LED uit is (OFF).

1. Houd SET CHECK tegelijkkertijd 5 seconden lang ingedrukt als u maar de stand voor speciale instellenen wilt gaan. Indicator "SETTING" en "STATUS" brandt (ON).
2. Druk of als u de functies wilt doorlopen.

SELECT

1. Druk op als u de functie wilt openen.

2. Druk of voor functie ingeschakeld JA of uitgeschakeld NEE of voor het instellen van andere opties.

3. Druk op als u wilt bevestigen.

Instellen Display van de afstandsbediening Beschrijving

1	ro ai	con	Exterme Thermocontroller (JA / NEE) Verbinding voor de externe thermocontroller instellen.
2	HEATER	CAP	Selectie Capaciteit Hulpverwarming (3kW / 6kW / 9kW) Het vermogen van de verwarming verminderen wanneser dat onnodig is. Opties variëren afhankelijk van model.
3	Anti	FrE	Functie Preventie Bevriezen Watersystem (JA / NEE) Functiepreventie bevriezen watersystem activeren of deactiveren wanneser unit is uitgeschakeld (OFF).
4	TANK	con	Tankverbinding (JA / NEE) Tankverbinding instellen. Opmerking: Als voor "Tankaansluiting" "NEE" is geselecteerd", worden Instelling 5 ~ 14 overgeslagen.
5	SOLAR	Pry	Prioriteit voor verwarming (JA / NEE) Om het verwarmingsgebruik voor het verwarmen van de watertank te gebruiken.
6	COOL	Pry	Prioriteit voor koeling (JA/NEE) De koeling van het vertrek kiezen als prioriteit in de stand KOELING + TANK. Als voor "Prioriteit koeling" "JA" is geselecteerd",়n Instelling 8 ~ 9 irrelevant voor de stand KOELING + TANK.
7	HEAT	Pry	Prioriteit voor Verwarming (JA / NEE) De verwarming van het vertrek kiezen als prioriteit in de stand VERWARMING + TANK. Opmerking: Als voor "Prioriteit verwarming" "JA" is geselecteerd",়n Instelling 8 ~ 9 irrelevant voor de stand HEAT (VERWARMING) + TANK (TANK).
8	COOL/HEAT	int	Instelling Interval Werking Koeling / Verwarming Voor het instellen van de timer voor de stand Koelen of de stand Verwarmen in de stand KOELING + TANK of VERWARMING + TANK (0,5aar ~ 10aar). Als voor zowel "Prioriteit verwarming" als "Prioriteit koeling" "JA" is geselecteerd, worden Instelling 8 ~ 9 overgeslagen.
9	TANK	int	Instellen Verwarmingsinterval Tank Voor het instellen van de timer voor Tank in de stand COOL (KOELING) + TANK (TANK) of HEAT (VERWARMING) + TANK (TANK) (5 minuteu ~ 1aar 35 minuteu).
10	BOOSTER	htr	Functie Boosterverwarming (JA/NEE) De functie boosterverwarming tank activeren of deactiveren Opmerking: Als voor "Functie Boosterverwarming" "NEE" is geselecteerd, worden instelling 11 overgeslagen.
11	BOOSTER	dLY	Instellen Vertragsstijd Booster-verwarming Vertraging instellen voor boosterverwarming (ON) als watertanktemperatuur Niet worden bereikt (20minutes ~ 1aar 35 minutes).

• Gebruik het systemniet tijdens sterilisatie om te voorkomen dat men tijdens een douche verbrandt of te warm wordt.
• De veldinstellenen voor de sterilisatiefunctie要去en door geautoriseerde dealer worden geconfigureerd in overeenstemming met terplaatse geldende wetten en voorschriften.

12	Strl	Fun	Sterilisatie (JA / NEE)
			Sterilisatie instellen, als dat nodig is.
			Opmerking: Als voor “Sterilisatie” “NEE” is geseleeteerd, worden Instelling 13 ~ 15 overgeslagen.
13	Str		Instellen Dag & Tijd Sterilisatie
			Timer instellen voor sterilisatie (slecht een keer per week, werk ook in stand-by).
14	Strl	boi	Instellen Sterilisatietemperatuur
			Temperatuur instellen voor sterilisatiefunctie (40°C ~ 75°C).
15	Str	oPr	Tijd Aanhouden Sterilisatie
			De timer instellen voor het handhaven van de verwarmingstemperatuur voor het voltooien van de sterilisatiefunctie (5 minutes ~ 1uur).

HET TOESTEL AAN- OF UIITSCHAKELEN

• Wanner unit AAN is, is de werkings-LED verlicht en de werkelijkke temperatuur voor de wateruitvoer en de externe omgeving worden getoond op de display van de afstandsbediening.

DE BEDRIJFSMODUS KIEZEN

HEAT HEAT+TANK TAN

COOL COOL + TANK

- VERWARMINGSSTAND

• ON (AAN) of OFF (UIT) schakelen van de paneel/vloerverwarming.
• In度过 stand levert de mono bloc-unit verwarmingscapaciteit aan het systeme.

- STAND VERWARMING + TANK

• In deze stand levert de mono bloc-unit verwarmingscapaciteit aan de sanitaire tank en het system.
• Deze bedieningshandeling worden Niet gebrukt wanneer de sanitaire watertank Niet is geinstalleerd.

TANKSTAND

• ON (AAN) of OFF (UIT) schakelen van de verwarming van de sanitaire tank.
• In deze stand levert de mono bloc-unit verwarmingscapaciteit aan de sanitaire tank.

KOELSTAND

• ON (AAN) of OFF (UIT) schakelen van de paneelverwarming.
• In deze stand levert de mono bloc-unit koelcapaciteit aan het systeme.

STAND KOELING + TANK

• In deze stand levert de mono bloc-unit koelcapaciteit aan het systeme.
• De mono bloc-unit zar de booster-verwarming van de sanitaire tank regelen.

GENIETEN VAN EEN STILLE OMGEVING

• Deze functie verminder het geluid van de mono bloc-unit. In deze conditie zal möglichk de verwarmings/koelingscapaciteit afnemen.

DE BIJVERWARMING INSCHAKELEN

• De bijverwarming levert extra verwarmingscapaciteit bij een lage buitentemperatuur en kan alleen werken in de verwarmingsstand en wanner ingeschakeld door een druk op deze knop.
• De bijverwarming worden automatisch ingeschakeld (ON) wonneer aan de ingestelde voorwaarden worden voldaan.
• U kurz self de verwarmingsstand uitschakelen door de betreffende knop nogmaals in te drukken.

CHECK

CONTROLESTAND SYSTEEMSTATUS

1. Ga waar de stand STATUS door 5 Seconden in te drukken.
   2.Druk of controller de temperatuur van de waterinvoer, de tank, de frequentie van de werkende compressor en de foutggeschiedenis.

• Druk op als u de stand STATUS wilt verlaten.
• Wanner de stand STATUS is ingeschakeld, brandt het indicatielampje "STATUS" (ON).
• De stand STATUS kan nicht worden geactiveerd als het indicatielampje "SETTING" brandt (ON).

GEAVANCEERDE BEDIENING

• Het verdient ten zeerste aanbeveling contact op te nemen met de officièle dealer bij u in de buurt als u wilt dat het temperatuurbereik van het water worden gewijzigd.
• U kurz met de afstandsbediening het temperatuurbereik voor de uitlaattemperatuur van het water en de buiten-omgevingstemperatuur instellen.

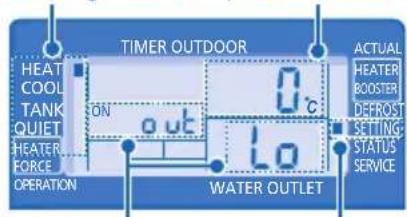

INSTELSTAND SYSTEEM

Bedieningsstand Temperatuurschem
Parameter* Indicator INSTELLING

1. Ga waar de stand SETTING (INSTELLING) door 5 Seconden in te drukken. Het indicatielampje "SETTING" brandt (ON).
2. Kies een parameter door op of te drukken.
3. Voer, na het selecteren van de parameter van uw keuze, de parameter in door op SELECT te drukken.
4. Stel de temperatuur van uw keuze in door op of te drukken.
5. Bevestig de instelling door nogmaals op SET te drukken.
6. Stel de andere parameters in door stap 2 tot en met 5 te herhalen.

Bedieningsstand Parameter * Beschrijving

HEAT	out lo	Lage omgevingsbuitentemperatuur ingesteld (-15°C ~ 15°C).
HEAT	out H1	Hoge omgevingsbuitentemperatuur ingesteld (-15°C ~ 15°C).
HEAT	H20 Lo	Ingestelde wateruitlaattemperatuur bij lage buiten-omgevingstemperatuur (25°C ~ 55°C).
HEAT	H20 H1	Ingestelde wateruitlaattemperatuur bij hoge buiten-omgevingstemperatuur (25°C ~ 55°C).
HEAT	OFF	Ingestelde temperatuur voor het OFF (UIT) schakelen verwarmingsfunctie (5°C ~ 35°C).
HEATER	out ON	Ingestelde buiten-omgevingstemperatuur voor het ON (AAN) schakelen verwarmingsfunctie (-15°C ~ 20°C).
COOL	SET	Insteltemperatuur water tijdens koelstand (5°C~20°C)
TANK	SET	Ingestelde temperatuur sanitaire tank (40°C ~ 75°C).

INSTELLING WATERTEMPERATUUR THERMO-SHIFT

1. Druk binnen 5 seconden op SET
   Herhaal stap 3 tot 5 als u de shift-temperatuur van uw keuze (-5^ 5^) wilt instellen.

Opmerkingen:

• Verlaat de stand SETTING (INSTELLING) door op CANGEL te drukken of wacht 30 seconden.
• De ingestelde temperatuur zal in het system worden opgeslagen wonneer u deze eenmaal hebt bevestigd.
• De stand "SETTING" (INSTELLING) kan nicht worden geactiveerd als de individielampjes "SERVICE" en "STATUS" branden (ON).

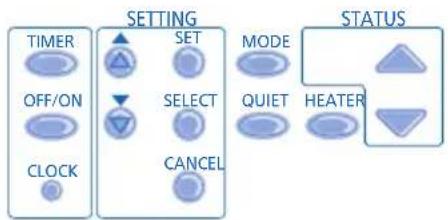

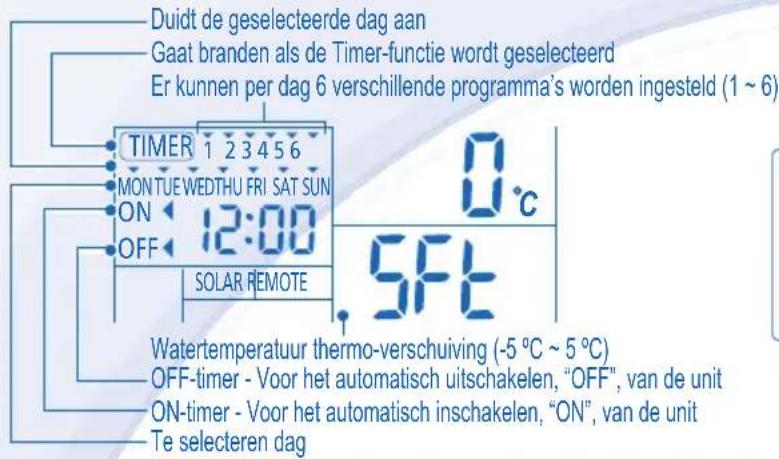

INSTELLING WEEK-TIMER

Functie Stap

Timer-stand invoeren	Druk op TIMER
Stel dag & tijd in	1. Druk op of voor het selecteren van de dag van uw keuze. SELECT 2. Druk op als u wilt bevestigen SELECT 3. "1" knippert, druk op als u programma 1 wilt instellen. OFF/ON 4. Druk op als u ON- of OFF-timer wilt selecteren. 5. Druk op of voor het selecteren van deijd van uw keuze. MODE QUIET HEATER U kunt, en temperatuurverschuving van uw SET 6. Druk op als u programma 1 wilt bevestigen. De geseleteen • Na 2 seconden zal het scherm verder.gaan� het volgende 7. Herhaal stap 4 tot 7 als u de programma's 2 tot 6 wilt instellen. • Wannerijijdens het instellen van de timer geen knop worden i de knop SET wordt ingedrukt, worden de instelling van dat mon van de timer beeindigd.
Timer Toevoegen/Wijzigelen	Herhaal bovenstaande stappen.
Timer uitschakelen	Druk op TIMER, druk daarna op CANCEL Druk op TIMER, druk daarna op SET
Timer inschakelen	Druk op TIMER 1. Druk op TIMER 2. Druk op of totdat de dag van uw keuze verschijnt, druk op 3. Druk op of als u de ingestelde programma's wilt controleren TIMER
Timer controlleren	1. Druk op TIMER 2. Druk op of totdat de dag van uw keuze verschijnt, druk op 3. Druk op of als u de ingestelde programma's wilt controleren TIMER
Timer annuleren	1. Druk op TIMER 2. Druk op of totdat de dag van uw keuze verschijnt, druk op SELECT 3. Druk op als u de programma-instelling wilt invoeren. 4. Druk op of totdat het programma van uw keuze verschijnt CANCEL 5. Druk op als u het programma wilt annuleren.

Opmerkingen:
- U sunt de Timer voor iedere dag van de week instellen (Maandag tot Zondag) met 6 programme's per dag.
- Wanner de unit worden ingeschakeld door de timer, za de wateruitlaattemperatuur worden geregeld uitgaande van de erder ingestelde temperatuur.
- U kunt Niet op een dag twee keer hetzelfde timer-programma instellen.
- U kunt ook gemeinschappelijk dagen instellen metdezelfde timer-instelling.
- Bevordert energiebesparing doordat u iedere dag 6 programma's kunt instellen.

MONO BLOC-UNIT

MONO BLOC-UNIT

Wanner de stroom uittvalt of de pomp Niet mer Werkt, voert u het systeem af (zoals aangeraden in de onderstaande illustratie).

Wanner water binnen het systeme stil staat, kan het gebeuren dat bevriezing optreedt. Dit zou het systeme konnen beschadigen.

• Blokker de luchtinlaat-en luchtuitlataopeningen nicht,ondat hierdoor de apparatuur misschien slecht za prestenen of defect zaraken.Verwijder obstakels zodat een goede ventilatie gewaarborgd is.
  Maak, in de winter, de mono bloc-unit vrij van sneeuw en verwijder de sneeuw bij de buiten-unit zodat de sneeuw inlaaten uitlaatopeningen Niet kan blokkeren.

EXTERNAL FILTER

Maak het externe filter schoon tenminste een keer peraar. Doet u dit Niet, dan kan het filter verstopt raken en kan het systeem instorten. Vraag advies aan een offi ciele dealer.

INSPECTIE

• Om te zorgen dat de unit optimaal functioneert moet men op regelmatige intervallen seisoenspecties aan de unit, het externe filter en de veldbedrading uitvoeren. Dit onderhoud dient uitgevoerd te worden door een gemachtigde dealer.
• Verwijder eventuele obstakelsuit de luchtinlaat-en luchtuitlaatopeningen van de mono bloc-unit.

BIJ LANGDURIGE INACTIVITEIT

Schakel de stroomvoorziening nicht uit. Als men de stroomvoorziening uitschakelt, stopt de automatische waterpomp met werken en dit zorgt dat de pomp geblokkeerd raakt.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT en consulteer een bevoegde installmenteur, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.
  Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.
• De zekerings springt regelmatig UIT.
• De stroomdraad worden onnatuurlijk warm.

PROBLEM OPLOSSEN

De volgende symptomen geben geen defect aan.

SYMPTOOM		OORZAAK
Geluid van stromend water tijdens werkung. ▶ · Stromend koelmiddel in het apparaat.
Het apparaat begint pas na enkeleminuten met vertraging nadat het opnieuw is opgestart.		· De vertraging dient ter beschemming van de compressor van de unit.
Er komt water/stoom uit de mono bloc-unit.		· In de leidingen vindt condensatie of verdamping plaats.
In de stand Verwarmen kommt er damp van de mono bloc-unit.		· Dit wordenverooraakt door ontdooing op de warmtewisselaar.
De mono bloc-unit werkt nicht. ▶ ·		Wonneer de buitentemperatuur ligt buiten het bereik dat een voorwaarde is voor functioneren, worden de beveiligingsfunctie van het warmtepompsysteme ingeschakeld.
(Mono bloc) Air-to-Water-Warmtepomp systemerwerk isuitgeschakeld.		· Het beveiligingsysteme van het warmtepompsysteme worden ingeschakeld. De compressor schakelt uit als de waterinlaattemperatuur lager dan 18°C is; en de reserveverwarming worden ingeschakeld als de waterinlaattemperatuur lager is dan 23°C.
Het is moeilijk het systeme te verwarmen.		· Wonneer men de verhitter gebruikt, tegelijkkertijd samen met grondverwarming en paneelverhitter, is het möglichk dat de temperatuur van het warme water lager worden et dit zorgt ervoor dat de verhitting van de vloervoverwarming en de paneelverwarming zwakker worden. · Moeilijk te verwarmen�. · Wordt de uitlaufat of inlaat van de mono bloc-unit misschien geblokkeerd door een hoop sneeuw? · Wonneer de ingestelde temperatuur van de wateruitlaat laag is ingesteld, zal deze misschien moeilijk zijn te verwarmen.
Het systeme kan nicht onmiddelijk warm worden. ▶ · Door de aard van het warmtepompsysteme zal het misschien enige tijd duren voordat het water is opgewarmd, als de unit worden ingeschakeld vanaf een koude start.
De reserveverwarming worden automatischINGESCHAKELD, als deze Niet is ingeschakeld.		· De reserveverwarming worden ingeschakeld om de binnenunit van de warmtewisselaar te beveiligden.
Werking start automatisch, ook zonder AAN-Timer. ▶ · De sterilisatie-timer is ingesteld.

Controleer het volgende voordat u een onderhoudsmonteur belt.

SYMPTOOM	CONTROLER
Verwarmings/koelingswerking werkt nicht efficiën.	• Stel de temperatuur correct in. • Is aflsluiter van de paneelverwarming ingesloten? • Verwijder eventuele obstakels UIT de luchtinlaat- en luchtuitlaatopeningen van de mono bloc-unit.
Luidruchtig tijdens werking. • ControllerDat het apparaat Niet geinstalleerd is op een schuineplaats of dat de klep Niet goed gesloten is.
Het apparaat werkt Niet. • ControllerDat het stroomonderbreker ontkoppeld is.
De werkings-LED is Niet verlicht of de display van de afstandsbediening is leeg.	• Is de stroomvoorziening uitgeschakeld of is er een stroomstoring?

De werkings-LED knippert en er verschijnt een foutcode op de display van de afstandsbediening.

• Schakel in de unituit en geef de storingscode door aan een officièle dealer.
• Timer- Werking annuleren bij foutcode.

Knop Stand Extra vermaring

FORCE

• Als het (Mono bloc) Air-to-Water Warmtepomp-systemeien nicht werkt, kunt u het verwarmingswater met de bijverwarming verwarmen. Druk op FORCE als u de bijverwarming wilt inschakelen.
• Druk op OFF/ON als u de extra verwarming wilt uitschakelen.
• In de stand Extra Verwarming়n alle andere functies nicht toegestaan.

INFORMATIE

Informatie voor gebruikers over de inzameling en afvalverwerking van oude apparatuur

Deze symbolen op de produits, verpakkingen, en/of begeleidende documenten beteken dat gebruekte elektrische en elektronische producten en batterijen Niet met het algemene huishoudelijk afval gemengdogens worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen要去en zij maar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschemen van waardevolle middelen en tot depreventie van potentièle negatieve efecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden konnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uwplaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht heb.

Voor een nicht-correcte verwijdering van dit afval konnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u deze producten wenst te verwijderen, neem dan contact op met uwplaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Obrigado por adquirir um produit Panasonic

INDICE

PRECAUÇÉS DE SEGURANÇA

62~63

CONTROLO REMOTO

64~68

UNIDADE EM MONO BLOCO

69
