WHMDC09E3E5 - Climatiseur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Climatiseur Panasonic WHMDC09E3E5, type monosplit, capacité de refroidissement 2.5 kW, classe énergétique A++.
Utilisation	Idéal pour les pièces jusqu'à 30 m², fonctionnement silencieux, télécommande incluse pour un confort d'utilisation.
Maintenance et réparation	Filtres lavables, entretien recommandé tous les 6 mois, service technique agréé pour les réparations.
Sécurité	Protection contre les surcharges électriques, conforme aux normes de sécurité en vigueur.
Informations générales	Garantie de 2 ans, installation par un professionnel recommandée, compatibilité avec les systèmes de domotique.

FOIRE AUX QUESTIONS - WHMDC09E3E5 PANASONIC

Comment installer le climatiseur PANASONIC WHMDC09E3E5 ?

Il est recommandé de faire appel à un professionnel pour l'installation. Assurez-vous de suivre le manuel d'installation fourni pour garantir un fonctionnement optimal.

Que faire si le climatiseur ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment régler la température sur le climatiseur ?

Utilisez la télécommande fournie pour augmenter ou diminuer la température. Vous pouvez également régler la température via l'application mobile si votre modèle le permet.

Que faire si le climatiseur fait un bruit étrange ?

Un bruit inhabituel peut indiquer un problème. Vérifiez si des objets bloquent le ventilateur ou si le filtre est sale. Si le problème persiste, contactez un technicien.

Comment nettoyer le filtre du climatiseur ?

Retirez le filtre en suivant les instructions du manuel, puis nettoyez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Le climatiseur ne refroidit pas suffisamment, que faire ?

Assurez-vous que les fenêtres et portes sont fermées. Vérifiez également que le filtre et les évaporateurs ne sont pas obstrués. Si le problème persiste, consultez un technicien.

Quel est le niveau sonore du climatiseur PANASONIC WHMDC09E3E5 ?

Le niveau sonore est d'environ 19 dB, ce qui le rend très silencieux et adapté pour une utilisation dans des environnements calmes.

Comment changer les réglages de mode sur le climatiseur ?

Utilisez la télécommande pour sélectionner le mode souhaité (refroidissement, chauffage, déshumidification, ventilation) en appuyant sur le bouton correspondant.

Le climatiseur consomme-t-il beaucoup d'énergie ?

Le PANASONIC WHMDC09E3E5 est conçu pour être économe en énergie, avec un classement énergétique élevé. Pour optimiser la consommation, assurez-vous d'entretenir régulièrement l'appareil.

Où trouver le manuel d'utilisation du climatiseur ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Panasonic ou en contactant le service client.

MODE D'EMPLOI WHMDC09E3E5 PANASONIC

Avant d'utiliser l'appareil, liquez ce mode d'emploi dans son intégralité et conservez-le pour toute reférence ultérieure. Avant de faire fonctionner l'unité, assurez-vous que l'installation a été correctement réalisée par un revendeur/agree et dans le strict respect des consignes d'installation fournies.

ESPANOL

22~31

Nosyouremercionsd'avoir portévoirechoixsur un produit Panasonic

TABLE DES MATIÈRES

CONSIGNES DE SECURITÉ

12~13

TELECOMMANDE

14~18

UNITE MONO BLOC

19

DéPANNAGE

20

INFORMATIONS

21

REMARQUE

Les illustrations de ce mode d'emploi sont fournies à titre d'exemple uniquement et peuvent partager des différences par rapport à l'appareil proprement dit. Ce lui-ci peut être modifié sans préavis à des fins d'amélioration.

CONDITION D'UTILISATION

Température de sortie d'eau (°C)

CHAUFFAGE	Max. 55
	Min. 25
REFROIDISSEMENT	Max. 20
	Min. 5

Température ambiente (^)

CHAUFFAGE	Max. 35
	Min. -20
REFROIDISSEMENT	Max. 43
	Min. 16

ATTENTION: Si la température extérieure sort

de la plage de températures ci-dessus, la capacité thermique chutera de façon importante et il se peut que l'unité mono bloc s'arrête pour le contrôle de protection.

La PAC redemarrera

automatiquement après

une courte durée, quand la

température extérieure sera à

nouveau comprise dans la pla

limite de fonctionnement.

CONSIGNES DE SECURITÉ

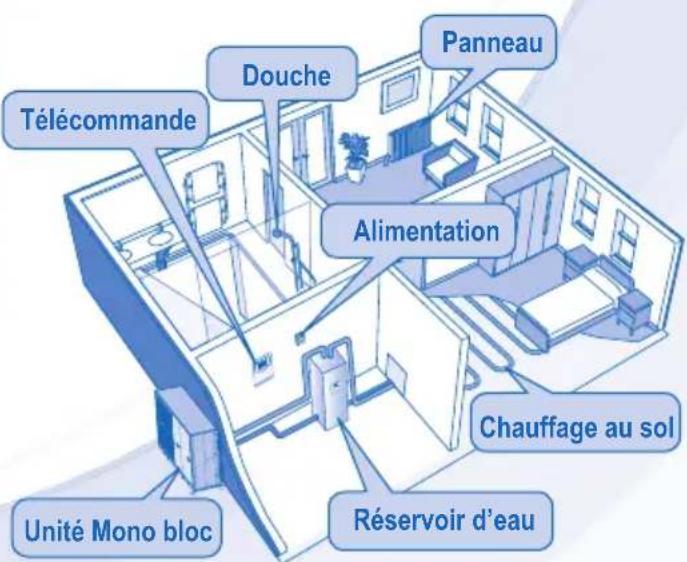

• La pompe à chaleur air-eau (mono bloc) Panasonic est un système concu pour être combiné avec le réservoir Panasonic. Si un réservoir d'une autre marque que Panasonic est utilisé avec le système de pompe à chaleur air-eau, (mono bloc), Panasonic ne peut garantir ni le bon fonctionnement ni la fiabilité du système.
• Ce manuel décrit comment utiliser le système de pompé à chaleur.
• Pour le fonctionnement d'autres systèmes tels que le réserve d'eau, le radiateur, le contrôleur thermique externe et le chauffage au sol, reférez-vous aux modes d'emploi de leurs fabricants respectifs.

Pour éviter des blessures corporelles sur vous-même et sur les autres ou des dégats matériels, respectez les instructions ci-dessous.

Tout dysfonctionnement d'au non-respect des instructions peut occasionner des nuisances ou des dégats dont la gravité est classée comme décrit ci-après:

AVERTISSEMENT

Ce symbole signale la presence d'un danger pouvant provoquer des blessures graves ou mortelles.

ATTENTION

Ce symbole signale la presence d'un danger pouvant provoquer des blessures corporelles ou des dégats matériels.

Les instructions à respecter sont classées d'après les symboles suivants:

Ce symbole désigne une action INTERDITE.

Ces symboles désignent des actions OBLIGATOIRES.

AVERTISSEMENT

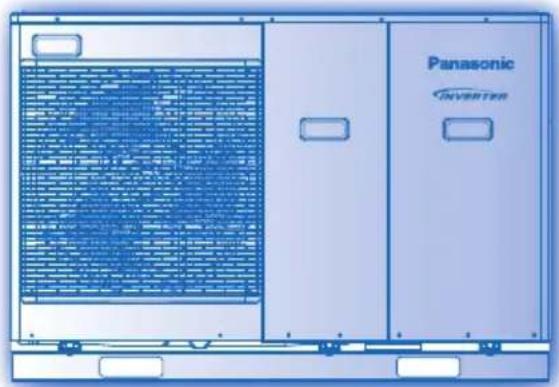

UNITE MONO BLOC

Cet apparéil n'est pas conscience pour être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales diminuées, ou manquant d'expérience ou de connaissances, sauf si une personne responsable de leur sécurité leur a expliqué le fonctionnement de l' apparéil et les garde sous surveillance. Les enfants doivent être superviseés afin qu'ils ne jouent pas avec l' apparéil.

Veuillez consulter un revendeur agréé ou un spécialiste pour le nettoyage des pieces internes et pour la réparation, l'installation, le retrait et la réinstallation de l'unité. Une installation et une manipulation incorrectes pourraient occasionner des fuites, un choc électricque ou un incendie.

Pour la réparation ou l'entretien du système de réfrigération, validez auprès du revendeur agrée ou du spécialiste l'usage du type de réfrigerant spécifique. L'utilisation d'un réfrigerant autre que le type spécifique peut endommager le produit ou provoquer des explosions, des brûlures, etc.

N'installez pas l'appareil dans une atmophère potentiellement explosive ou infi ammable. Sinon, il y a un risque d'incendie.

N'insérez jamais vos doigts ou des objets dans l'unité mono bloc, les parties tournantes peuvent causer des blessures.

Ne touche pas l'unité mono bloc au cours d'un orage, cela pourrait provoquer un choc électrique.

Ne vous asseyez pas et ne montez pas sur l'unité,
vous risquez de tomber accidentellement.

AVERTISSEMENT
ALIMENTATION
	N'utilisez pas de cordon modifié, de raccords, de rallonge ou de cordon non spécifique afin d'éviter une surchauffe et un incendie.
	Pour éviter une surchauffe, un incendie ou un choc électrique: • Ne partagez pas la prise d'alimentation avec un autre apparil. • N'utilisez pas l'unité avec des mains mouillées. • Ne pas plier excessivement la fi che électrique.
	Si le cordon d'alimentation est endommagé, il doit être remplace par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualifications équivalentes afin d'éviter tout risque.
	Cette unité est équipée d'un disjoncteur de courant résiduel (RCCB). Il est fortement conseilé de faire contrôle le fonctionnement du RCCB après l'installation et périodiquement après l'entretien ou la maintenance par un revendeur agrée afi n de garantir son bon fonctionnement. Sinon, il y a risque de chic électrique ou d'incendie en cas de dysfonctionnement.
	Il est fortement conseilé d'installer un dispositif à courant résiduel (DCR) sur le site afi n d'éviter un choc électrique ou un incendie.
	Cesser d'utiliser le produit lorsqu'une anomalie ou défaillance quelconque se produit et débrancher la fi che d'alimentation ou mettre hors tension l'interrupteur et le disjoncteur. (Risque de fumée/feu/choc électrique) Exemples d'anomalie ou défaillance • L'RCCB s'accrite de lui-même. • Une odeur de brûlé, un bruit anomal, ou des vibrations sonores sont observés durant le fonctionnement de l'unité. • L'eau chaude continue à sortir de l'unité. Contacter immédiatement votre revendeur local pour l'entretien/réparation.
	Il est conseilé de porter des gants pendant la maintenance ou l'entretien afi n d'éviter tout risque.
	Cet équipement doit être raccordé à la terre afi n d'éviter un choc électrique ou un incendie.
	Prévenez les chocs ELECTriques coupant l'alimentation: - Avant le nettoyage ou l'entretien.
	Cet apparéil convient à de multiples usages. Tous les circuits d'alimentation électrique doivent être coupés avant toute intervention sur les bornes de l'unité, afi n d'éviter tout choc électrique, brûlle ou blessure mortelle.

ATTENTION
UNITE MONO BLOC
	N'installez pas l'unité à proximité d'un équipement combustible ou dans une salle de bains. Sinon, il y a risque de chocolélectrique ou d'incendie.
	Ne pas toucher le tuyau de refoulement de l'eau pendant le fonctionnement.
	Ne posez rien sur ou sous l'unité.
	Ne touchez pas l'ailette pointue d'aluminium, les parties pointues peuvent cause des dommages.
	Ne pas utiliser le système lors de la stérisilisation pour éviter une surchauffe ou brûlle pendant la douche.
	Assurez-vous que le tuyau de vidange est correctement raccordé. Sinon, une fuite peut se produit.
	Après une longue période d'utilisation, assurez-vous que le support d'installation n'est pas détiroyé afi n'd'éviter une chute de l'unité.
	Les régliages du champ de la fonction de stérisilisation doivent être confi gurés par le revendeur/agréé conformément aux lois et règlementsations locales.
Télékommande
	Ne laissez pas la télékommande se mouiller. Sinon, elle peut provoquer des dysfonctionnements.
	Ne pas appuyer sur les boutons de la télékommande avec des objets durs ou pointus. Vous pourriez endommager l'unité.
	Ne pas nettoyer la télékommande avec de l'eau, du benzène, du solvant ou de la poudre à recycler.
	N'inspectez pas ni réparez la télékommande par vous-même. Veuillez consulter un revendeur/agréé. Sinon, elle peut endommager ou mal fonctionner.

TELECOMMANDE

Il est possible que certaines fonctions décrites dans ce manuel ne soient pas applicables à votre unité.
- Consultez votre revendeur agree le plus proche pour en savoir plus.
- En fonctionnement normal, les touches RESET, FORCE et SERVICE sont inactives.

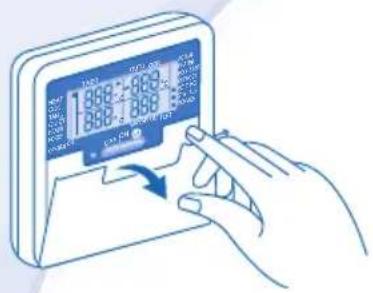

Ouvrez le couvercle pour acceder aux touches de selection.

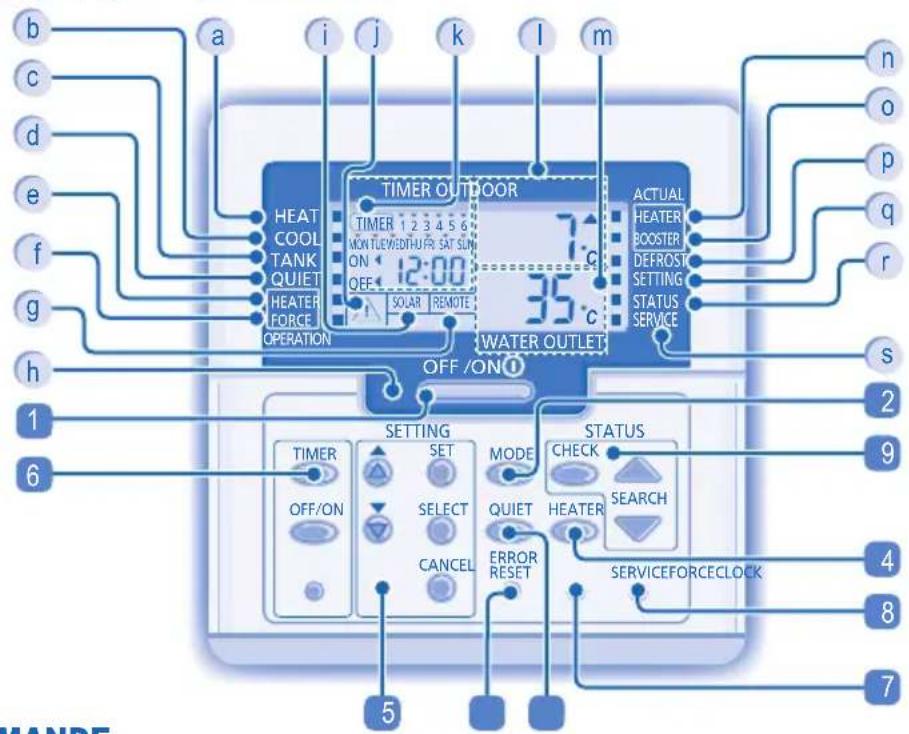

AFFICHEUR DE LA TÉLECOMMANDE

a Voyant de MARCHE/ARRET du mode chauffage
b Voyant OFF/ON (MARCHE/ARRET) du mode refroidissement
c Voyant de mode Reservoir
d Voyant de mode Silence
e Voyant Activé/Désactivé du chauffage de secours
Voyant de MARCHE/ARRÉT de la demande de chauffage forcé
g Panneau connecté du contrôleur thermo externe
h DEL de fonctionnement
i Affi chage solaire
Voyant Attention (température du réservoir supérieure à 60^ )

TOUCHES DE LA TÉLECOMMANDE

1 Touche de marche/arrêt (OFF/ON)
2 Touche de mode de fonctionnement
3 Touche de fonctionnement silencieux
4 Touche d'activation du chauffage de secours
5 Touches de mode de réglage du système

PREPARATION DE LA TELÉCOMMANDE Réglage du jour et de l'heure

CLOCK Appuyez sur
2. Appuyez sur ou pour régler le jour.

1. Appuyez sur pour confirmer.
2. Repetez les étapes 2 et 3 pour régler l'heure.

k Affi chage du reglage Horloge/Minuterie
1 Affi chage de la tempereature ambiente exterieure
m Affi chage de la tempereature de sortie d'eau
Voyant (MARCHE/ARRÉT) du chauffage de secours en cours
O Voyant (MARCHE/ARRET) du chauffage d'appoint en cours
P Voyant MARCHE/ARRET du mode Dégivrage système
q Voyant de MARCHE/ARRET du mode de réglage du système
Voyant de MARCHE/ARRET du mode de contrôle de l'etat du système
S Voyant MARCHE/ARRET du mode Entretien système

6 Touche de groupe de réglage de la minuterie
7 Touche de mode de chauffageforcé
8 Touche du mode Entretien système
9 Touches de mode de contrôle de I'etat du systeme
10 Touche de réinitialisation d'erreur

Remarques:

Le jour et l'heure doivent etre regles:
- Au premier démarrage de l'unité.
- Au redémarrage de l'unité après une longue période d'arrêt.
- L'heure régée sera l'heure standard pour toutes les opérations de la minuterie.

CONFIGURATION DES FONCTIONS SPECIALES

• A p i t
  La telecommande peut etre utilise pour plusieurs installations. Il est possible que certaines fonctions ne soient pas applicables a toute unite.
  Assurez-vous que levoyant LED de fonctionnement est eteint (OFF) avant de realiser reglage.

1. Appuyez simultanément sur SET et CHECK pendant 5 secondes pour entrer en mode de réglage spécial. Le voyant « RÉGLAGE » et « ÉTAT » est ACTIVÉ.
2. Appuyez sur ou pour naviguer entre les fonctions.
3. Appuyez sur SELECT pour entrer dans la fonction.
4. Appuyez sur ou pour activer la fonction OUI ou désactiver la fonction NON ou défini r d'autres options.
5. Appuyez sur SET pour confirmer.

Réglage Affi chez de la télécommande			Description
1	ro ai	con	Contrôleur thermique externe (OUI / NON)Pour défînir une connexion avec le contrôleur thermique externe.
2	HEATER	CAP	Sélection de la capacité du chauffage de secours (3kW / 6kW / 9kW)Pour réduire la puissance du chauffage à tout moment. Les options varient en fonction du modele.
3	Rt E	FrE	Fonction de prévention du gel du circuit d'eau (OUI / NON)Pour activer ou désactiver la fonction de prévention du gel du circuit d'eau lorsque l'unité est en ARRÊT.
4	TANK	con	Connexion du réservoir (OUI / NON)Pour défînir une connexion avec le réservoir.Remarque : Si « Connexion réservoir » est réglé sur « NON », les réglages 5 à 14 sont ignorés.
5	SOLAR	Pry	Priorité solaire (OUI / NON)Pour désigné l'utilisation du solaire pour chauffer le réservoir d'eau.
6	COOL	Pry	Priorité refroidissement (OUI / NON)Pour désigné le refroidissement de la pièce comme priorité en mode COOL (REFROIDISSEMENT) + TANK (RESERVOIR).Si « Priorité refroidissement » est réglé sur « OUI », les réglages 8 et 9 ne sont pas pertinents pour le mode COOL (REFROIDISSEMENT) + TANK (RESERVOIR).
7	HEAT	Pry	Priorité chauffage (OUI / NON)Pour désigné le chauffage de la pièce comme priorité en mode HEAT (CHAUFFAGE) + TANK (RESERVOIR).Remarque : Si « Priorité chauffage » est réglé sur « OUI », les réglages 8 et 9 ne sont pas pertinents pour le mode HEAT (CHAUFFAGE) + TANK (RESERVOIR).
8	COOL/HEAT	int	Réglage de l'intervalle de fonctionnement du refroidissement / chauffagePour désigné le minuteur en mode Refroidissement ou en mode Chauffage pendant le mode COOL (REFROIDISSEMENT) + TANK (RESERVOIR) ou le mode HEAT (CHAUFFAGE) + TANK (RESERVOIR) (0,5 heures à 10 heures). Si « Priorité chauffage » et « Priorité refroidissement » sont régés sur « OUI », les réglages 8 et 9 sont ignorés.
9	TANK	int	Réglage de l'intervalle de chauffe du réservoirPour désigné le minuteur pour le réservoir pendant le mode COOL (REFROIDISSEMENT) + TANK (RESERVOIR) ou le mode HEAT (CHAUFFAGE) + TANK (RESERVOIR) (5 minutes à 1 heures 35 minutes).
10	BOOSTER	htr	Fonction Chauffage d'appoint (OUI / NON)Pour activer ou désactiver la fonction de chauffage d'appointRemarque : si la « fonction Chauffage d'appoint » est régée sur « NON », le reflogage 11 est ignoré.
11	BOOSTER	dLY	Réglage de l'heure de retard du chauffage de démarriagePour désigné le minuteur de retard pour le chauffage d'appoint sur ON (MARCHE) si la température du réservoir d'eau n'est pas atteinte (20 minutes à 1 heures 35 minutes).

• Ne pas utiliser le système lors de la stérisisation pour éviter une surchauffe ou brûture pendant la douche.
• Les réglages du champ de la fonction de sterilisation doivent être configurés par le revendeur agrée conformément aux lois et réglementations locales.

12	Strl	Fun	Stérislation (OUI / NON)Pour régler la stérisération, si nécessaire.Remarque : Si « Stérisération » est régle sur « NON », les réglages 13 à 15 sont ignorés.
13	Str		Défi nition du jour et de l'heure de la stérisérationPour régler le minuteur pour la stérisération (seulément une fois par semaine, fonctionnera même en état de veille).
14	Strl	boi	Réglage de la température de stérisérationPour régler la température pour la fonction de stérisération (40°C ~ 75°C).
15	Str	oPr	Temps continu de stérisérationPour régler le minuteur de façon àMAINTER la température de chauffage afin de terminer la fonction de stérisération (5 minutes ~ 1 heures).

POUR METTRE L'APPAREIL SOUS/ HORS TENSION

Lorsque l'unité est sur ON, levoyant DEL de fonctionnement est allumé et les températures actuelles de la sortie d'eau et de l'air l'extérieur sont indiquées sur l'écran de la télécommande.

POUR SELECTIONNER UN MODE DE FONCTIONNEMENT

MODE CHAUFFAGE

• Pour ACTIVER ou DÉSACTIVER le mode de chauffage de panneau / au sol.
• Dans ce mode, l'unité mono bloc va fournir la capacité de chauffage au système.

- MODE CHAUFFAGE + RÉSERVOIR

• Dans ce mode, l'unité mono bloc va fournir la capacité de chauffage au réservoir sanitaire et au système.
• Cette opération n'est pas utilisée si le réservoir d'eau sanitaire n'est pas installé.

MODE RÉSERVOIR

• Pour ACTIVER ou DÉSACTIVER le fonctionnement du réservoir sanitaire.
• Dans ce mode, l'unité mono bloc va fournir la capacité de chauffage au réservoir sanitaire.

- MODE DE REFROIDISSEMENT

• Pour ACTIVER ou DÉSACTIVER le fonctionnement du panneau.
• Dans ce mode, l'unité mono bloc fournira la capacité de refroidissement au système.

- MODE REFROIDISSEMENT + RÉSERVOIR

• Dans ce mode, l'unité mono bloc fournira la capacité de refroidissement au système.
• L'unité mono bloc contrôle la chaleur d'appoint dans le réservoir sanitaire.

POUR UN ENVIRONNEMENT SILENCIEUX

• Cette opération réduit le bruit de l'unité mono bloc. Dans cette condition, cela peut provoquer une baisse de la capacité de chauffage/refroidissement.

POUR ACTIVE LE CHAUFFAGE DE SECOURS

• Le chauffage de secours fournit une capacité de chauffage supplémentaire en cas de température extérieure très basse et ne peut être utilisé que lorsqu'el'unité interieure est en mode chauffage quand il a été activé après avoir pousse cette touche.
  Le chauffage de secours est automatiquement ACTIVÉ lorsque les conditions de réglage sont remplies.
  Pour désactiver manuellement l'opération de chauffage,appuyez a nouveau sur la touche correspondante.

MODE DE CONTRÔLÉ DE L'ÊTAT DU SYSTEMÉ

1.Appuyezsur CHECK pendant 5 secondes pour entrer en mode de statut (STATUS).
2.Appuyezsur ou pour vérifier la température de l'eau d'entrée, la température du réservoir, la fréquence de fonctionnement du compresseur ou l'historique d'erreurs.

U ANUEL

• Appuyez sur pour sortir du mode de STATUT.
• Une fois le mode de statut (STATUS) activé, le voyant « STATUS » s'allume.
• Le mode de statut (STATUS) ne peut pas etre activé lorsquel voyant « SETTING » est allumé.

FONCTIONNEMENT AVANCE

• Il est vivement recommandé de contacter le revendeur agrée le plus proche pour changer la plage de température de l'eau.
  Utiliser la telecommande pour regler la plaque de la temperature de sortie d'eau et de la temperature de l'air extérieur.

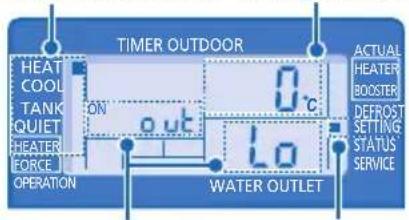

MODE DE RÉGLAGE DU SYSTÉME

Mode de fonctionnement Affi chage de la temperature
Paramètre * Indicateur de réglage (SETTING)

1. Appuyez sur SET pendant 5 secondes pour entrer en mode de réglage (SETTING). Levoyant « SETTING » s'allume.
2. Appuyez sur ou sur pourCHOISIR un parametre.
3. Avec sauf sLECTIONné le paramètre désiré, appuyez sur SELECT pour entrée le paramètre.
4. Appuyez sur ou sur pour défini rla tempéature désirée.
5. Appuyez à nouveau sur pour confirmer le réglage.
6. Repêtez les étapes 2 à 5 pour défini nir les autres paramètres.

Mode de fonctionnement Parametre* Description

HEAT	out Lo	Température régée ambiente extérieure basse (-15°C ~ 15°C). Température de l'eau
HEAT	out H1	Température régée ambiente extérieure haute (-15°C ~ 15°C).	H20 Lo H20 H1
HEAT	H20 Lo	Température de sortie d'eau définie nicht pour une température de l'air extérieur basse (25°C ~ 55°C).	out lo out H1 Température extérieure
HEAT	H20 H1	Température de sortie d'eau définie pour une température de l'air extérieur elevée (25°C ~ 55°C).
HEAT	OFF	Température définie pour l'arrêt (OFF) de l'opération de chauffage (5°C ~ 35°C).
HEATER	out ON	Température de l'air extérieur définie pour le démarrage (ON) de l'opération de chauffage (-15°C ~ 20°C).
COOL	SET	Température de réglage de l'eau en mode refroidissement (5°C~20°C)
TANK	SET	Température du réservoir sanitaire définie nicht (40°C ~ 75°C).

RéGLAGE DU RELAIS THERMIQUE DE LA TEMPERATURE DE L'EAU

1. Appuyez sur SET dans les 5 secondes.
2. Repetez les étapes 3 à 5 pour régler la température de relais souhaitée (-5^ 5^) .

Remarques:

• Appuyez sur ou attendez 30 secondes pour quitter le mode de réglage (SETTING).
• La température de réglage est mémorée dans le système sur confirmation.
  Le mode « SETTING » ne peut pas etre activé lorsque les voyants « SERVICE » et « STATUS » sont allumés.

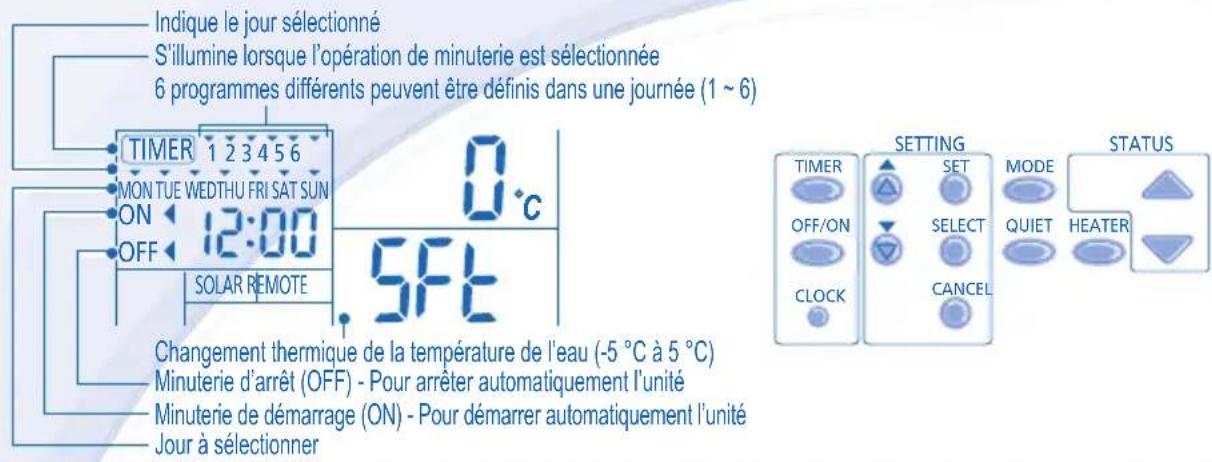

RéGLAGE DE LA MINUTERIE HEBDOMADAIRE

Fonction Étape

Entrer en mode de diminuterie

Régler le jour et l'heure

TIMER Appuyez sur
1. Appuyez sur éu pour selectionner le jour de votrechoix.
2. Appuyez sur pour confirmer.
3. « 1 » clignotera, appuyez sur pour régler le programme 1.
OFF/ON 4. Appuyez sur pour selectionner la minuterie de DEMARRAGE ou d'ARRET.
5.Appuyez sur ou pour selectionner I'heure de votre choix. MODEQUITHEATER
Vous pouvez regler et la tempereature de changement souhaitee a l'aide du minuteur.
6. Appuyez sur pour confirmer le programme 1. Le jour sélectionné sera mis en évidence avec .
- Àpres 2 secondes, l'aff chage se déplacera au programme suivant.
7. Repetez les étapes 4 à 7 pour régler les programmes 2 à 6.
- Au cours de la configuration de la minuterie, si aucune touche n'est pressée dans les 30 secondes ou si la touche est pressé, le réglage à ce moment-là, est confirmé et la configuration de la minuterie est terminée.

Ajouter/modifi er une minuterie

Désactiver la minuterie

Activier la minuterie

Vérifi er la minuterie

Répétez les étapes ci-dessus.

TIMER CANCEL Appuyez sur ,uis appuyez sur APPuyez sur SET

1. Appuyez sur TIMER
2. Appuyez sur ou jusqu'à ce que vous jour souhaite s'affiche, appuyez sur SELECT pour confirmer toute la seLECTION.
3. Appuyez sur ou pour vérifier les programmes régles.
4. Appuyez sur TIMER
5. Appuyez sur ou jusqu'à ce que vous jour souhaié s'affiche, appuyez sur pour confirmer toute seLECTION.
6. Appuyez sur SELECT pour entrer dans le réglage des programmes.
7. Appuyez sur ou jusqu'à ce que votre programme souhaite s'affiche.
8. Appuyez sur pour annuler le programme.

Remarques:

• You pouze regler la minuterie pour chaque jour de la semaine (du lundi au dimanche), avec 6 programmes par jour.
  Lorsque l'appareil est allumé par la minuterie (TIMER), il utilisera la température déjà réglée pour contrôler la température de la sortie d'eau.
• Le même programme de minuterie ne peut pas etre regle dans la meme journee.
• Vous pouze également sélectionner des groupes de jours avec le même réglage de minuterie.
• Favorise les économies d'énergie en vous permettant de régler jusqu'à 6 programmes tous les jours.

UNITE MONO BLOC

UNITE MONO BLOC

En cas de panne d'alimentation electrique ou de defaillance de la pompe, vidanger le système ( comme le suggere la figure ci-dessous).

Quand l'eau est au repos à l'intérieur du système, la possibilité qu'il gèle peut se produit ce qui pourrait endommager le système.

• N'obstruez pas les évets d'admission et de sortie d'air sous peine de provoquer une baisse des performances ou une panne. Retirez les obstacles pour garantir la ventilation.
• En hiver, nettoyez et retirez la neige à proximite de l'unité mono bloc de façon à ce qu'elle n'obstrue pas les évets d'admission et de sortie d'air.

FILTRE EXTERNE

• Nettoyez le filtré externe au moins une fois par an. Ne pas le faire pourrait résultat en un colmatage du filtré et par conséquence une panne du système. Veuillez consulter un revendeur/agree.

INSPECTION

• Afin de garantir une performance optimale de l'appareil, des inspections saissonnieres de l'appareil, du filtrte externe et du câblage sur site doit être effectuées à intervalles réguliers. Cet entretien doit être effectué par le revendeur agréé.
• Dégagez toute obstruction des évets d'admission et de sortie d'air de l'unité mono bloc.

PREPARATION EN CAS D'INUTILISATION PROLONGEE

• Ne pas eteindre l'alimentation eletrique. Etéindre l'alimentation eletrique fera arrer le fonctionnement automatique de la pompe d'eau et par conséquence entraînera son blocage.

PIECES NON SUSCEPTIBLES D'ETRE REPAREES PAR VOS SOINS

DEBRANCHEZ L'ALIMENTATION ELECTRIQUE et contactez le revendeur autorisé dans les conditions suivantes:

• Bruits anormaux pendant la mise en service.
• Pénétration d'eau ou de corps étrangers à l'intérieur de la télécommande.
• Désactivation fréquence du disjoncteur.
  Le cordon d'alimentation est inhabituellement chaud.

Les phénomènes suivants ne correspondent pas à un dysfonctionnement.

PHÉNOMÈNE	CAUSE
Bruit d'écoulement pendant le fonctionnement.	• Fluide frigorigène à l'intérieur de l'appareil.
Le fonctionnement ralentit quelques minutes après avoir remis en marche l'appareil.	• Le ralentissement est une protection du compresseur de l'appareil.
L'unité mono bloc dégage de la vapeur ou de l'eau.	• De l'eau se condense ou s'évapore dans les tuyaux.
En mode de chauffage, l'unité mono bloc émet de la vapeur.	• Cela est dû à l'opération de dégivrage sur l'échangeur thermique.
L'unité mono bloc ne fonctionne pas.	• Lorsque la température extérieure sort de la plage des conditions de fonctionnement, le système de pompè à chaleur entre en contrôle de protection.
Le système de la pompè à chaleur air à eau (mono bloc) s'éteint.	• Le système de la pompè à chaleur bascule en mode de contrôle de protection. Le compresseur s'arrête lorsque la température d'entrée de l'eau est inférieure à 18°C; l'alimentation électrique du chauffage de secours s'allume lorsque la température d'entrée de l'eau est inférieure à 23°C.
Le système a du mal à chauffer. • Lorsque le chauffage fonctionné en même temps qu'un chauffage par le sol ou un panneau chauffant, il peut y avoir des cas où la température de l'eau chaude devient plus faible et il en résultat que la chaleur du chauffage par le sol ou du panneau chauffant va baisser. Lorsque la température extérieure est faible, il peut être difficile cile de chauffer. Vérifi er qu'aucun bloc de neige n'obstrue l'évacuation ou l'admission de l'unité mono bloc. Si la température de sortie d'eau est faible, il peut être difficile cile d'obtenir de la chaleur.
Le système ne peut pas chauffer instantanément.	• De par la nature du système de pompè à chaleur, la chauffe de l'eau peut prendre un certain temps si l'unité est démarrée à froid.
Le chauffage de secours s'allume automatiquement lorsqu'il n'est pas activé.	• La mise sous tension du chauffage de secours est une protection de l'échangeur thermique de l'unité intérieure.
L'opération démarre automatiquement même si le minuteur n'est pas sur ON (MARCHE).	• Le minuteur de sterilisation a été réglé.

Vérifiez les éléments suivants avant de faire appel au service de maintenance.

PHÉNOMÈNE	VÉRIFICATION
La fonction chauffage/refroidissement ne fonctionne pas effi cacement.	• Réglez la température correctement. • Vérifi ez que la vanne du panneauCHAUFFANT est fermée. • Dégagez toute obstruction des évén d'admission et de sortie d'air de l'unité mono bloc.
L'appareil fait du bruit lorsqu'il fonctionne.	• Vérifiez si l'unité n'a pas été installée en inclinaison ou si le capot n'est pas mal fermé.
L'appareil ne fonctionne pas.	• Vérifiez si le coupe-circuit est déclenché.
Le voyageant DEL n'est pas allumé ou l'écran de la télécommande est blanc.	• Il se peut que l'alimentation soit coupée ou qu'il y ait une panne de courant.

Levoyant DEL clignote un code d'erreur apparait sur I'écran de la télécommande.

TIMER

TIMER 1 2 3 4 5 6 MONTUEWEDTHU FRI SAT SUN ON H76 OFF H76

Touché de mode de chauffageforcé

FORCE

• En cas de panne du système de pompé à chaleur air-eau (mono bloc), le chiffage de secours peut être utilisé pour chauffer l'eau de chauffage. Appuyez sur FORCE pour enclencher le chiffage de secours.

• Appuyez sur OFF/ON pour arreter l'opération de chauffage force.
• En mode de chauffageforcé,toutes les opérations ne sont pas autorisées.

INFORMATIONS

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des apparciels usages

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et apparciels électriques et Electroniques usages doivent être séparés des ordures menagères.

Afin de permettre le tratement, la valorisation et le recyclage adequats des piles et des appareils usages, veuillez les porter a l'un des points de collecte prevus, conformement à la legislation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et apparèuls usages conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellément nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et apparciels usages, veuillez vous renseigner aupres de votre mairie, du service municipal d'enlevement des déchets ou du point de vente ou vous avez achete les articles concernés.

Le non-respect de la reglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union europeenne

Si vous souhaitez vous defaire de pieces d'équipmentnement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européen]

Ce pictogramme n'est valide qu'a l'intérieur de l'Union europeenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner après des autorités locales compétentes ou de votre distributeur.
