Caractéristiques techniques	Climatiseur split système, capacité de refroidissement de 24000 BTU, classe énergétique A++
Dimensions unité intérieure	Dimensions : 1050 x 300 x 240 mm
Dimensions unité extérieure	Dimensions : 800 x 600 x 290 mm
Poids unité intérieure	Poids : 12 kg
Poids unité extérieure	Poids : 40 kg
Niveau sonore unité intérieure	34 dB(A) en mode silencieux
Niveau sonore unité extérieure	56 dB(A)
Fonctionnalités	Fonction de déshumidification, mode éco, télécommande, filtre lavable
Installation	Installation par un professionnel recommandée, nécessite un circuit frigorifique
Entretien	Nettoyage régulier des filtres, vérification annuelle par un technicien
Sécurité	Protection contre les surcharges, dispositif de sécurité intégré
Garantie	2 ans sur pièces, 5 ans sur le compresseur
Informations générales	Idéal pour des pièces de 80 à 100 m², fonctionnement à faible consommation d'énergie

FOIRE AUX QUESTIONS - CS-A24PKD PANASONIC

Quel est le niveau de bruit de la climatisation PANASONIC CS-A24PKD ?

Le niveau de bruit de l'unité intérieure est d'environ 32 dB(A) en mode silencieux.

Comment régler la température sur la télécommande ?

Pour régler la température, appuyez sur les boutons '+' ou '-' de la télécommande jusqu'à atteindre la température souhaitée.

Que faire si la climatisation ne s'allume pas ?

Vérifiez si l'appareil est branché correctement et si le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne avec des piles en bon état.

Comment nettoyer le filtre de la climatisation ?

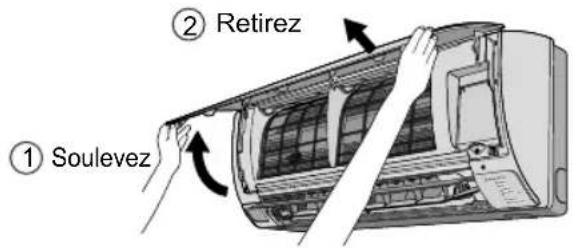

Retirez le panneau avant, sortez le filtre et nettoyez-le à l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

La climatisation Panasonic CS-A24PKD peut-elle fonctionner en mode chauffage ?

Oui, ce modèle est équipé d'une fonction réversible qui permet de chauffer la pièce en hiver.

Quelle est la puissance de refroidissement de la climatisation ?

La puissance de refroidissement du modèle CS-A24PKD est de 7,0 kW.

Comment changer le mode de fonctionnement de l'appareil ?

Utilisez le bouton 'Mode' sur la télécommande pour passer entre les modes refroidissement, chauffage, déshumidification et ventilation.

Est-ce que la climatisation a une fonction de minuterie ?

Oui, elle possède une fonction de minuterie qui vous permet de programmer l'heure d'allumage et d'extinction de l'appareil.

Quels sont les indicateurs lumineux sur la télécommande ?

Les indicateurs lumineux affichent le mode de fonctionnement, la température réglée et le niveau de fonctionnement de l'appareil.

Que faire si le climatiseur produit des odeurs désagréables ?

Cela peut être dû à un filtre sale ou à des impuretés dans le système. Nettoyez le filtre et vérifiez l'intérieur de l'unité pour tout signe de moisissure.

MODE D'EMPLOI CS-A24PKD PANASONIC

Comment utiliser l'appareil 32-41 Climatiseur

Nous vous remercions d'avoir porté votre choix sur un climatiseur Panasonic.

Instructions d'installation jointes.

Avant d'utiliser l'appareil, lisez ce mode d'emploi dans son intégralité et conservez-le pour toute référence ultérieure.

F568955

Fournir un confort maximal, nettoyer l'air et optimiser les économies d'énergie

ECONAVI et COMFORT AUTO

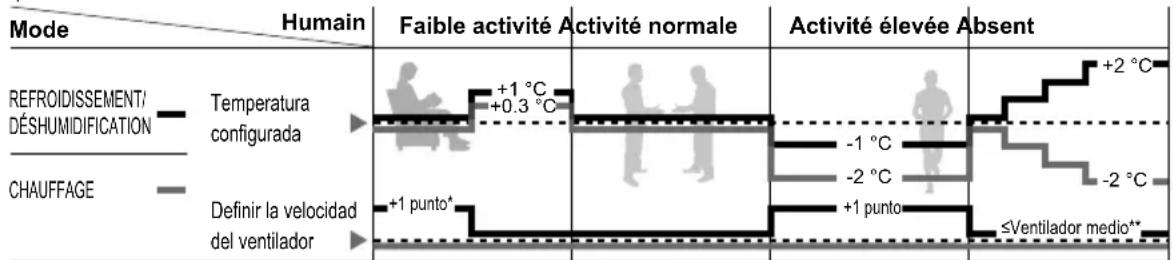

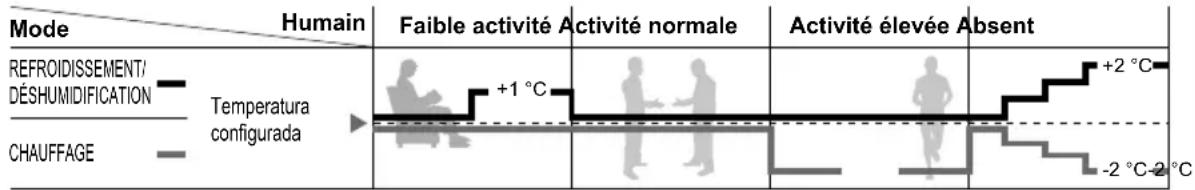

Équipé du capteur d'activité humaine, le climatiseur garantit la diffusion d'air frais ou chaud et permet à la pièce d'offrir un confort constant avec une consommation d'énergie minimale. En outre, le capteur de lumière du soleil détecte l'intensité de la lumière du soleil et aide à contrôler les températures de chauffage/refroidissement pour fournir un confort optimal. Voir « Pour en savoir plus... » pour les détails.

nanoe-G

Désactive les micro-organismes nocifs tels que les virus, bactéries, etc. pour que l'air reste propre. Désactive également les virus et les bactéries sur le filtre pour maintenir l'intérieur de l'unité propre.

① Retirez le couvercle arrière de la télécommande
② Placez des piles AAA ou R03 (valables environ 1 an)
③ Fermez le couvercle

TIMER OA 1 2 3 SET OFF CANCEL SET CLOCK RESET Panasonic

Réglage de l'horloge

① Appuyez sur CLOCK
② Réglez l'heure
③ Confi rmez

AIR CONDITIONER 27°C AUTO FAN SPEED AUTO AUTO AIR SWING 12:00 OFF/ON A UTC COMFORT PO-NAV MODE N AID EG TEMP POWERFUL FAN SPEED AIR SWING QUIET AIR SWING TIMER ON SET 1 2 3 OFF CANCE SET CL OK RB ET Panasonic

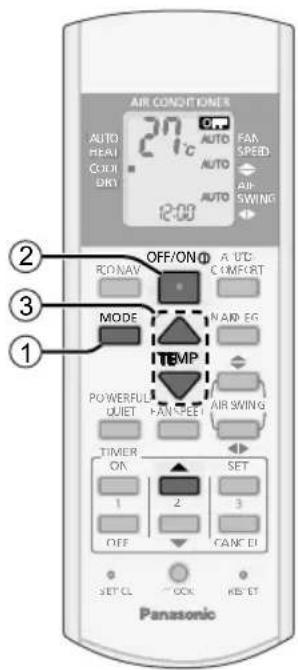

Fonctionnement de base

① Sélectionnez le mode de fonctionnement souhaité

② Mettez l'appareil sous/hors tension

- Veuillez noter que le voyant ARRÊT OFF est allumé au démarrage.

③ Sélectionnez la température souhaitée

- Plage de sélection pour les modes CHAUFFAGE, REFROIDISSEMENT et DÉSHUMIDIFICATION : 16°C \~ 30°C.

- Le fait de faire fonctionner l'appareil dans la plage de température recommandée peut économiser de l'énergie.

CHAUFFAGE : 20°C \~ 24°C. REFROIDISSEMENT : 26°C \~ 28°C. DÉSHUMIDIFICATION : Inférieure de 1°C à 2°C par rapport à la température de la pièce.

8m

• Pour atténuer ou restaurer la luminosité du voyant de l'unité, maintenez la touche enfoncée pendant 5 secondes.
• Utilisez la télécommande dans les 8 m du récepteur de la télécommande de l'unité intérieure.

Les illustrations de ce mode d'emploi sont fournies à titre d'exemple uniquement et peuvent présenter des différences par rapport à l'appareil proprement dit. Celui-ci peut être modifié sans préavis à des fins d'amélioration.

Français

Table des matières

Consignes de sécurité ..... 34-35

Consignes d'utilisation ..... 36-37

Pour en savoir plus... 38-39

Instructions de nettoyage .....40

Dépannage....41

Informations.....Dos de couverture

Accessoires

• Télécommande
- Piles AAA ou R03 × 2
- Support de la télécommande
- Vis pour le support de la télécommande × 2

Consignes de sécurité

Pour éviter des blessures corporelles sur vous-même et sur les autres ou des dégâts matériels, respectez les instructions ci-dessous:

Tout dysfonctionnement dû au non-respect des instructions peut occasionner des nuisances ou des dégâts dont la gravité est classée comme décrit ci-après:

AVERTISSEMENT

Ce symbole signale la présence d'un danger pouvant provoquer des blessures graves ou mortelles.

ATTENTION

Ce symbole signale la présence d'un danger pouvant provoquer des blessures corporelles ou des dégâts matériels.

Les instructions à respecter sont classées d'après les symboles suivants :

Ce symbole désigne une action INTERDITE.

Ces symboles désignent des actions OBLIGATOIRES.

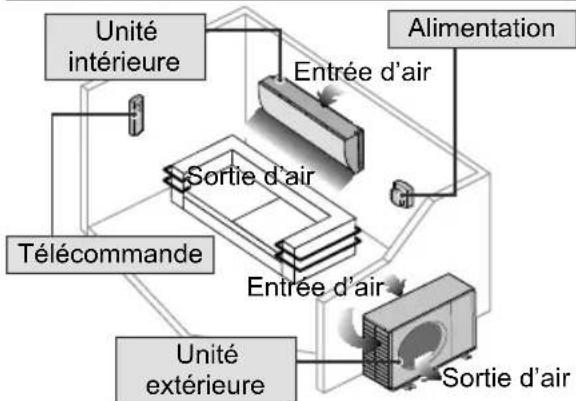


AVERTISSEMENT

Unité intérieure et unité extérieure

Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales diminuées, ou manquant d'expérience ou de connaissances, sauf si une personne responsable de leur sécurité leur a expliqué le fonctionnement de l'appareil et les garde sous surveillance. Les enfants doivent être supervisés afi n qu'ils ne jouent pas avec l'appareil.

Veuillez consulter un revendeur agréé ou un spécialiste pour le nettoyage des pièces internes et pour la réparation, l'installation, le retrait et la réinstallation de l'unité. Une installation et une manipulation incorrectes pourraient occasionner des fuites, un choc électrique ou un incendie.

Validez auprès du revendeur agréé ou du spécialiste l'usage de tout type de réfrigérant spécifi é. L'utilisation d'un type de réfrigérant autre que le type spécifi é peut endommager le produit ou provoquer des explosions, des brûlures, etc.

N'installez pas l'appareil dans une atmosphère potentiellement explosive ou infl ammable. Sinon, il y a un risque d'incendie.

N'insérez jamais vos doigts ou des objets dans l'unité intérieure ou extérieure du climatiseur, les parties tournantes peuvent causer des blessures.

Ne touchez pas l'unité extérieure au cours d'un orage, cela pourrait provoquer un choc électrique.

Ne vous exposez pas directement à de l'air froid pendant une période prolongée afi n d'éviter un refroidissement excessif.

Ne vous asseyez pas et ne montez pas sur l'unité, vous risquez de tomber accidentellement.

Télécommande

Maintenez la télécommande hors de portée des bébés et des enfants pour éviter qu'ils n'avalent accidentellement les piles.

Alimentation

N'utilisez pas de cordon modifié, de raccords, de rallonge ou de cordon non spécifié afin d'éviter une surchauffe et un incendie.

Pour éviter une surchauffe, un incendie ou un choc électrique :

• Ne partagez pas la prise d'alimentation avec un autre appareil.
• N'utilisez pas l'unité avec des mains mouillées.
• Ne pas plier excessivement la fi che électrique.
• Ne pas opérer ou arrêter l'unité en insérant ou en tirant sur la fi che électrique.

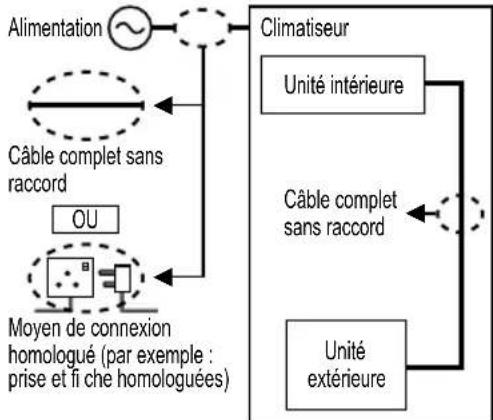

Utilisez un cordon d'alimentation complet, sans raccord. Dans les cas où il est inévitable de compléter le cordon d'alimentation d'une rallonge, utilisez un moyen de connexion homologué (par exemple : prise et fi che).

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualifications équivalentes afin d'éviter tout risque.

Il est fortement conseillé d'installer un disjoncteur-détecteur de fuite à la terre (DDFT) ou un dispositif à courant résiduel (DCR) afin d'éviter un choc électrique ou un incendie.

Pour éviter une surchauffe, un incendie ou un choc électrique :

- Insérez la fi che d'alimentation correctement. - Il faut régulièrement essuyer la poussière sur la fi che d'alimentation à l'aide d'un chiffon sec.

Cesser d'utiliser le produit lorsqu'une anomalie ou défaillance quelconque se produit et débrancher la fi che d'alimentation ou mettre hors tension l'interrupteur et le disjoncteur.

(Risque de fumée / feu / choc électrique) Exemples d'anomalie ou défaillance

• L'ELCB se déclenche fréquemment.
• Odeur de brûlé est observée.
- Un bruit ou des vibrations anormales de l'unité sont observés.
• Fuite d'eau de l'unité intérieure.
- Le cordon d'alimentation ou la prise deviennent anormalement chaud.
- La vitesse du ventilateur ne peut pas être contrôlée.
- L'unité s'arrête de fonctionner immédiatement même si elle est activée pour opérer.
- Le ventilateur ne s'arrête pas même si l'opération est arrêtée. Contacter immédiatement votre revendeur local pour l'entretien / réparation.

Cet équipement doit être raccordé à la terre afi n d'éviter un choc électrique ou un incendie.

Prévenez les chocs électriques en coupant l'alimentation et en débranchant l'unité :

• Avant le nettoyage ou l'entretien,
• En cas de non utilisation prolongée, ou
• En période d'activité orageuse anormalement forte.

ATTENTION

Unité intérieure et unité extérieure

Afi n d'éviter des dommages ou de la corrosion sur l'unité, ne nettoyez pas l'unité intérieure avec de l'eau, du benzène, du solvant ou de la poudre à récurer.

N'utilisez pas l'unité pour conserver des appareils de précision, des aliments, des plantes, des œuvres d'art ou autres objets. Cela pourrait entraîner une détérioration de la qualité, etc..

N'utiliser pas d'appareil à combustibles dans la direction du flux d'air afin d'éviter toute propagation du feu.

N'exposez pas des plantes ou des animaux de compagnie directement au fl ux d'air pour éviter des blessures, etc..

Ne touchez pas l'ailette pointue d'aluminium, les parties pointues peuvent causer des dommages.

Ne mettez pas l'unité intérieure sous tension lorsque vous cirez le sol. Après le cirage, aérez suffi samment la pièce avant de faire fonctionner l'unité.

Afi n d'éviter d'endommager l'unité, ne l'installez pas dans des zones grasses et enfumées.

Afi n d'éviter des blessures, ne démontez pas l'unité pour la nettoyer.

Afi n d'éviter des blessures, ne marchez pas sur un banc instable lors du nettoyage de l'unité.

Ne placez pas de vas ou de récipient d'eau sur l'unité. De l'eau peut pénétrer à l'intérieur de l'unité et dégrader l'isolation. Cela pourrait entraîner un choc électrique.

Ne pas ouvrir la fenêtre ou la porte pendant longtemps au cours du fonctionnement en mode REFROIDISSEMENT/DÉSHUMIDIFICATION.

Prévenez les fuites d'eau en vous assurant que le tuyau de vidange est :

• Correctement raccordé,
• Dégagé de toute gouttière et récipient, ou
• Non immergé dans l'eau

Après une longue période d'utilisation ou après une utilisation avec un appareil à combustibles, aérez régulièrement la pièce.

Après une longue période d'utilisation, assurez-vous que le support d'installation n'est pas détérioré afi n d'éviter une chute de l'unité.

Télécommande

N'utilisez pas de piles rechargeables (Ni-Cd). Cela pourrait endommager la télécommande.

Pour éviter tout dysfonctionnement ou dommages à la télécommande :

• Retirez les piles si vous envisagez de ne pas utiliser l'appareil pendant une période prolongée.
• De nouvelles piles du même type doivent être insérées en respectant la polarité indiquée.

Alimentation

Ne débranchez pas la fi che en tirant sur le cordon d'éviter un choc électrique.

Consignes d'utilisation

ECONAVI

Pour optimiser les économies d'énergie

ECONAVI

MODE

Pour sélectionner un mode de fonctionnement

AUTO - Selon vos préférences

• Cet appareil sélectionne le mode de fonctionnement en fonction de la température de la pièce.
• Une fois le mode automatique sélectionné, l'unité fonctionne selon la température de réglage standard.

Température de la pièce	Mode de fonctionnement	Température de réglage standard
23°C et plus REFROIDISSEMENT 25°C
Inférieure à 23°C DÉSHUMIDIFICATION 22°C
Inférieure à 20°C CHAUFFAGE 21°C

- Appuyez sur pour « HI » à +2°C ou sur pour « LO » à -2°C à la température de réglage standard.

CHAUFFAGE - Pour un air chaud

- L'appareil met un certain temps à démarrer. Le voyant d'alimentation clignote en cours de fonctionnement.

REFROIDISSEMENT - Pour un air frais

- Pour réduire la consommation d'énergie en mode REFROIDISSEMENT, utilisez des rideaux pour faire barrage à la lumière du soleil et à la chaleur extérieure.

DÉSHUMIDIFICATION - Pour déshumidifi er l'atmosphère

- L'unité fonctionne en vitesse lente du ventilateur pour fournir un refroidissement en douceur.

POWERFUL/

QUIET

Pour passer de puissant à silencieux

POWERFUL → QUIET → NORMAL

POWERFUL - Pour atteindre rapidement la température souhaitée

POWERFUL

- Cette opération s'arrête automatiquement au bout de 15 minutes.

QUIET - Pour un fonctionnement silencieux

QUIET

- Cette opération réduit le bruit du fl ux d'air.

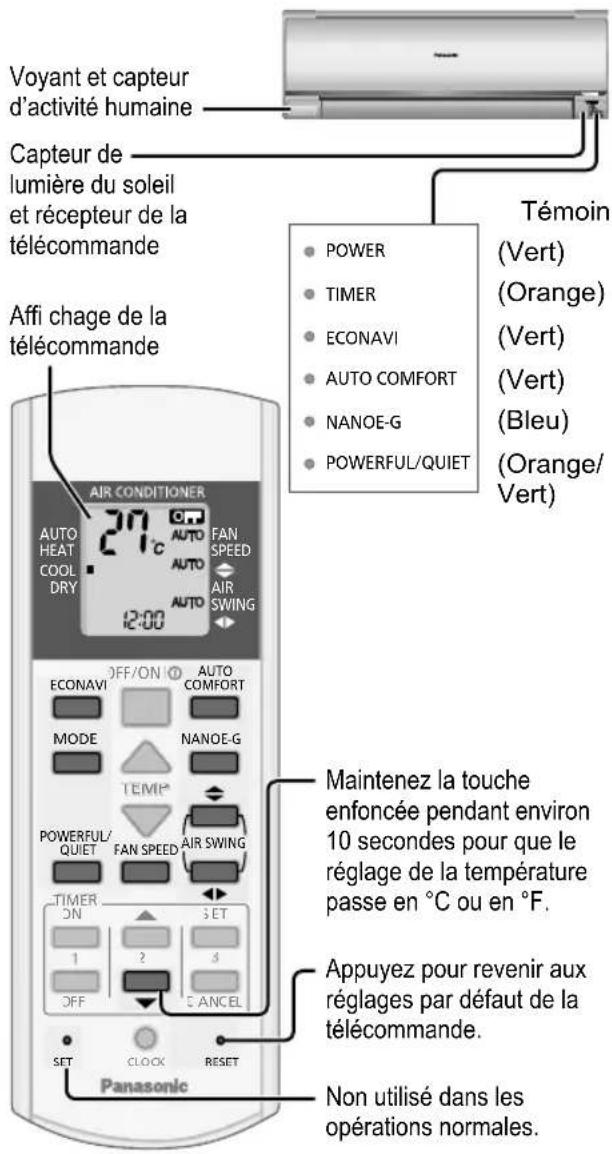

Voyant et capteur d'activité humaine Capteur de lumière du soleil et récepteur de la télécommande Affi chage de la télécommande AIR CONDITIONER 27°C AUTO FAN SPEED AUTO AUTO AIR SWING ECONAVI OFF/ON AUTO COMFORT MODE NANOE-G TEMP POWERFUL/ QUIET FAN SPEED AIR SWING TIMER ON SET 1 2 3 OFF CANCEL SET CLOCK RESET Panasonic Témoin (Vert) (Orange) (Vert) (Vert) (Bleu) (Orange/Vert) Maintenez la touche enfoncée pendant environ 10 secondes pour que le réglage de la température passe en °C ou en °F. Appuyez pour revenir aux réglages par défaut de la télécommande. Non utilisé dans les opérations normales.

FAN SPEED

Pour sélectionner la vitesse du ventilateur

(Affi chage de la télécommande)

- Pour AUTO, la vitesse du ventilateur intérieur est automatiquement ajustée en fonction du mode de fonctionnement.

Touche auto OFF/ON (MARCHE/ARRÊT automatique)

Utilisée lorsque la télécommande est perdue ou en panne. Soulevez le panneau avant :

• Pour une utilisation en mode AUTO, appuyez une fois sur la touche.
• Pour une utilisation en mode REFROIDISSEMENT, maintenez la touche enfoncée jusqu'au retentissement d'1 bip, puis relâchez.
• Appuyez à nouveau sur la touche pour mettre l'appareil hors tension.

Pour un confort optimal

AUTO COMFORT

Pour purifi er l'air

NANOE-G

• nanoe-G démarre automatiquement lorsque l'unité est allumée avec OFF/ON.

- Peut être activé même lorsque l'unité est hors tension. Dans cette condition, l'unité fonctionnera en tant que ventilateur avec la vitesse de ventilateur AUTO et l'oscillation de l'évent.

Pour désactiver les virus/bactéries sur le fi ltre

NANOE-G POWER

• Après la mise hors tension de l'unité, la désactivation du fi ltre intégré nanoe-G peut s'activer pendant une durée allant jusqu'à 150 minutes. La mise sous tension de l'unité annule cette opération.
• Pour désactiver cette opération à l'avenir, maintenez NANOE-G enfoncé jusqu'à ce qu'un court bip sonore retentisse. Ceci ne désactivera pas nanoe-G pour purifi er l'air.
• Pour rétablir la désactivation du fi ltre intégré nanoe-G, maintenez NANOEG enfoncé jusqu'à ce qu'un long bip sonore retentisse.

Pour ajuster l'orientation du fl ux d'air

(Affi chage de la télécommande)

• Permet de ventiler la pièce.
• En mode REFROIDISSEMENT/DÉSHUMIDIFICATION, si AUTO est défi ni, le volet oscille automatiquement vers la gauche et la droite et vers le haut et le bas.
• En mode CHAUFFAGE, si AUTO est réglé, l'évent horizontal est défi ni sur une position prédéterminée. L'évent vertical bascule vers la gauche/droite après l'augmentation de la température.
• Ne réglez pas le volet manuellement.

Pour régler l'heure

Pour mettre l'appareil sous ou hors tension à une heure prédéfi nie.

① Sélectionnez le mode marche (ON) ou arrêt de la minuterie (OFF)

Exemple : ARRÊT à 22h00

OFF OFF-TIMER 0:00 2 SET OFF-TIMER 22:00 OFF TIMER 22:00

② Réglez l'heure
③ Confi rmez

• Pour annuler le mode marche (ON) ou arrêt de la minuterie (OFF), appuyez sur □ ou sur □ OFF, puis sur □ CANCEL.
• Si la minuterie est annulée manuellement ou par une panne de courant, vous pouvez restaurer le réglage antérieur (une fois le courant rétabli) en appuyant sur SET.
• Lorsque le mode minuterie est activé, il se peut que l'appareil démarre avant l'heure réelle défi nie de façon à atteindre la température que vous avez choisie (environ 30 minutes avant).
• L'opération de minuterie se base sur le réglage de l'horloge de la télécommande et se répète quotidiennement une fois défi nie. Pour régler l'horloge, veuillez consulter le Guide rapide.

Remarques

- Peut être activé dans tous les modes et annulé en appuyant à nouveau sur la touche respective.

- Ne peut pas être sélectionné en même temps.

Pour en savoir plus...

Mode de fonctionnement

CHAUFFAGE : L'appareil met un certain temps à démarrer. Le voyant d'alimentation clignote en cours de fonctionnement.

REFROIDISSEMENT : Utilisez des rideaux pour faire barrage à la lumière du soleil et à la chaleur extérieure pour réduire la consommation d'énergie en mode de REFROIDISSEMENT.

DÉSHUMIDIFICATION : L'unité fonctionne en vitesse lente du ventilateur pour fournir un refroidissement en douceur.

Désactivation du fi Itre intégré nanoe-G

Selon le temps de fonctionnement accumulé de l'unité, la désactivation du filtre intégré nanoe-G ne peut être activée qu'une seule fois par jour.

Pour éliminer l'humidité laissée sur les pièces internes, le ventilateur fonctionnera pendant 30 minutes avec l'évent légèrement ouvert. Ce processus ne s'applique que lorsque l'unité fonctionne en mode REFROIDISSEMENT/CHAUFFAGE avant d'être mise hors tension.

L'opération nanoe-G désactive ensuite les virus/bactéries sur le filtre pendant 2 heures avec le ventilateur à l'arrêt et l'évent fermé. Ne débranchez pas l'alimentation électrique pendant cette opération.

ECONAVI et COMFORT AUTO

ECONAVI

ou

AUTO COMFORT

L'unité commencera à s'initialiser (pendant environ 1 minute)

Le capteur d'activité humaine et le capteur de lumière du soleil commenceront à détecter.

Remarque

AIR SWING

Lorsque la fonction d'oscillation d'air (AIR SWING) manuelle est sélectionnée, les fonctions ECONAVI et COMFORT AUTO sont annulées.

Fonctionnement du capteur d'activité humaine

ECONAVI ; En détectant la présence et l'activité humaine, l'unité contrôle la température de la pièce pour économiser l'énergie.

AUTO COMFORT ; En détectant la présence et l'activité humaines, l'unité contrôle la température ambiante de manière à ce que les humains bénéficient d'un confort constant.

* En cas de faible activité, la vitesse de ventilateur 1 est activée pendant les 15 premières minutes ou jusqu'à ce que la température définie soit atteinte.
** En l'absence de présence humaine, la vitesse de ventilateur maximale en mode REFROIDISSEMENT/CHAUFFAGE correspond au ventilateur moyen.

Le capteur d'activité humaine effectue un balayage pour repérer la zone de source de chaleur et de mouvement dans une pièce.

Zone de détection Voyant d'activité humaine

120° 7m

Dans la zone de gauche Au centre/plusieurs zones

Dans la zone de droite

L'unité détermine la zone d'activité humaine pendant quelques secondes avant l'actualisation de l'indicateur. En fonction du degré d'activité dans la zone, l'unité ajuste l'évent de direction du flux d'air horizontal soit fixe à une position prédéterminée, soit basculé vers la gauche/droite.

• La sensibilité du capteur d'activité humaine est influencée par l'emplacement de l'unité intérieure, la vitesse du mouvement, la plage de température, etc.
• Le capteur d'activité humaine peut :
• détecter par erreur un sujet dont la source de chaleur et le mouvement sont similaires à ceux d'un être humain, tels qu'animaux domestiques, etc.
• échouer à détecter une source de chaleur et un mouvement si une personne reste immobile pendant un certain temps.
• Ne posez pas d'objets volumineux à proximité du capteur et éloignez les unités de chauffage ou les humidificateurs de la zone de détection du capteur. Ils pourraient provoquer un dysfonctionnement du capteur.

Fonctionnement du capteur de lumière du soleil

ECONAVI ; En détectant l'intensité de la lumière du soleil, l'unité ajuste la température pour économiser l'énergie.

Mode Condition ambiente REFROIDISSEMENT/ DÉSHUMIDIFICATION Temperatura configurada CHAUFFAGE +1 °C -1 °C -1 °C

La fonction ECONAVI est activée, l'unité maintient la température défi nie jusqu'à ce que l'intensité de la lumière du soleil soit détectée. Le capteur de lumière du soleil détecte l'intensité de la lumière du soleil lors des changements du passage jour/nuit et l'unité ajuste la température.

- Dans une pièce sans fenêtre ou équipée d'épais rideaux, le capteur de lumière du soleil considérera que le temps est nuageux/nuit.

Conditions d'utilisation

Utilisez ce climatiseur en respectant la plage de températures suivante.

DBT : Température sèche

WBT : Température humide

Température (°C)		Unité intérieure Unité extérieure
		DBT WBT	DBT WBT
REFROIDISSEMENT	Max. 32	23 43 26
	Min. 16	11 16 11
CHAUFFAGE	Max. 30	24 18
	Min. 16	-5	-6

Instructions de nettoyage

Pour garantir une performance optimale de l'unité, un nettoyage doit être effectué à intervalles réguliers. Veuillez consulter un revendeur agréé.

• Coupez l'alimentation et débranchez l'appareil avant le nettoyage.
• Ne touchez pas l'ailette en aluminium, la partie tranchante peut provoquer des blessures.
• N'utilisez pas de benzène, de solvant ou de poudre à récurer.
• Utilisez uniquement du savon (≈ pH7) ou un détergent ménager neutre.
• N'utilisez pas de l'eau dont la température est supérieure à 40°C.

Unité intérieure

Frottez délicatement l'appareil avec un chiffon doux et sec.

Capteur d'activité humaine

Ne faites pas subir de chocs, de pression violente ou de coups par objet tranchant. Cela pourrait l'endommager ou entraîner des dysfonctionnements.

Panneau avant

Lavez avec soin et séchez.

Retirez le panneau avant

③ Appuyez sur les deux extrémités du panneau avant ① Insérez des deux côtés ② Fermer ④ Pour CS-A18PKD, CS-A24PKD, CS-A28PKD Appuyez au centre du panneau avant.

Unité intérieure
Ailette en aluminiumPanneau avar

Capteur d'activité humaine Filtre à air Générateur nanoe-G

Générateur nanoe-G

Tous les 6 mois

• Nettoyez-le avec un coton-tige sec.
• Ne pas toucher pendant le fonctionnement

Filtre à air

Toutes les 2 semaines

- Lavez/rincez les fi ltres avec précaution avec de l'eau afi n d'éviter d'endommager leur surface.

- Séchez complètement les fi Itres à l'ombre, à distance du feu ou de la lumière directe du soleil. - Si le fi Itre est endommagé, remplacez-le immédiatement.

Retirez le filtre à air

Fixez le filtre à air

Insérez dans l'unité

Inspection annuelle après une période prolongée d'inutilisation

• Vérifi ez que les piles de la télécommande sont en bon état.
- Assurez-vous de l'absence d'obstruction des orifi ces d'entrée et de sortie d'air.
- Après 15 minutes d'opération, il est normal d'avoir la différence suivante de température entre la prise d'air et la sortie de bouches d'aération:

REFROIDISSEMENT: ≥ 8°C CHAUFFAGE: ≥ 14°C

Préparation en cas d'inutilisation prolongée

• Activez le mode CHAUFFAGE pendant 2 à 3 heures pour éliminer en profondeur l'humidité restée dans les pièces internes afi n d'éviter la formation de moisissures.
• Coupez d'alimentation et débranchez.
• Retirez les piles de la télécommande.

Dépannage

Les phénomènes suivants ne correspondent pas à un dysfonctionnement.

Phénomène Cause
De la vapeur se dégage de l'unité intérieure.	• Il s'agit d'un effet de condensation dû au refroidissement.
Lors du fonctionnement, vous entendez un bruit d'eau qui coule.	• Fluide frigorigène à l'intérieur de l'appareil.
La pièce a une odeur étrange.	• Il est possible qu'il s'agisse d'une odeur d'humidité provenant du mur, du tapis, d'un meuble ou d'un vêtement.
En mode de réglage automatique de la vitesse du ventilateur, le ventilateur intérieur s'arrête de temps en temps.	• Ceci contribue à dissiper les odeurs ambiantes.
Le fonctionnement ralentit quelques minutes après avoir remis en marche l'appareil.	• Le ralentissement est une protection du compresseur de l'appareil.
L'unité extérieure dégage de la vapeur ou de l'eau.	• De l'eau se condense ou s'évapore dans les tuyaux.
Le voyant TIMER reste allumé.	• Une fois qu'une minuterie est réglée, son fonctionnement est quotidien.
Le témoin d'alimentation clignote lors du fonctionnement et le ventilateur de l'unité intérieure s'arrête.	• L'appareil est en mode de dégivrage et le givre fondu s'écoule de l'unité extérieure.
En mode de chauffage, le ventilateur intérieur s'arrête de temps en temps.	• Pour éviter un effet de refroidissement indésirable.
Bruit de craquement pendant le fonctionnement.	• Les fluctuations de température provoquent l'expansion/la contraction de l'appareil.
2 voyants d'activité humaine ou plus s'allument simultanément.	• Évaluation de la zone de source de chaleur et de mouvements en cours.

Vérifiez les éléments suivants avant de faire appel au service de maintenance.

Phénomène Vérifi cation
La fonction CHAUFFAGE/REFROIDISSEMENT ne fonctionne pas effi cacement.	• Réglez la température correctement.• Fermez toutes les portes et fenêtres.• Nettoyez ou remplacez les fi Itres.• Dégagez toute obstruction dans les ouvertures d'entrée et de sortie d'air.
L'appareil fait du bruit lorsqu'il fonctionne.	• Vérifi ez que l'appareil est installé sans inclinaison.• Fermez correctement le panneau avant.
La télécommande ne fonctionne pas.(L'affi chage est atténué ou le signal émis est faible.)	• Insérez les piles correctement.• Remplacez les piles faibles.
L'appareil ne fonctionne pas.	• Vérifi ez si le coupe-circuit est déclenché.• Vérifi ez si des minuteries ont été réglées.
L'appareil ne reçoit pas le signal de la télécommande.	• Vérifi ez que le récepteur n'est pas obstrué.• Certaines lampes fl fluorescentes peuvent interférer avec le signal de l'émetteur. Veuillez consulter un revendeur agréé.

PIECES NON SUSCEPTIBLES D'ETRE REPAREES PAR VOS SOINS

COUPEZ L'ALIMENTATION ÉLECTRIQUE ET DÉBRANCHEZ LA PRISE, puis contactez un revendeur agréé dans les conditions suivantes :

• Bruits anormaux pendant la mise en service.
• Pénétration d'eau ou de corps étrangers à l'intérieur de la télécommande.

• Fuite d'eau de l'unité intérieure.

• Désactivation fréquente du disjoncteur.

• Le cordon d'alimentation est inhabituellement chaud.
• Les interrupteurs ou les boutons ne fonctionnent pas correctement.

Memo

Information/Información/informations

English

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.
