GEBRUIKSAANWIJZING CTM 36 LE FESTOOL

Originele gebruiksaanwijzing

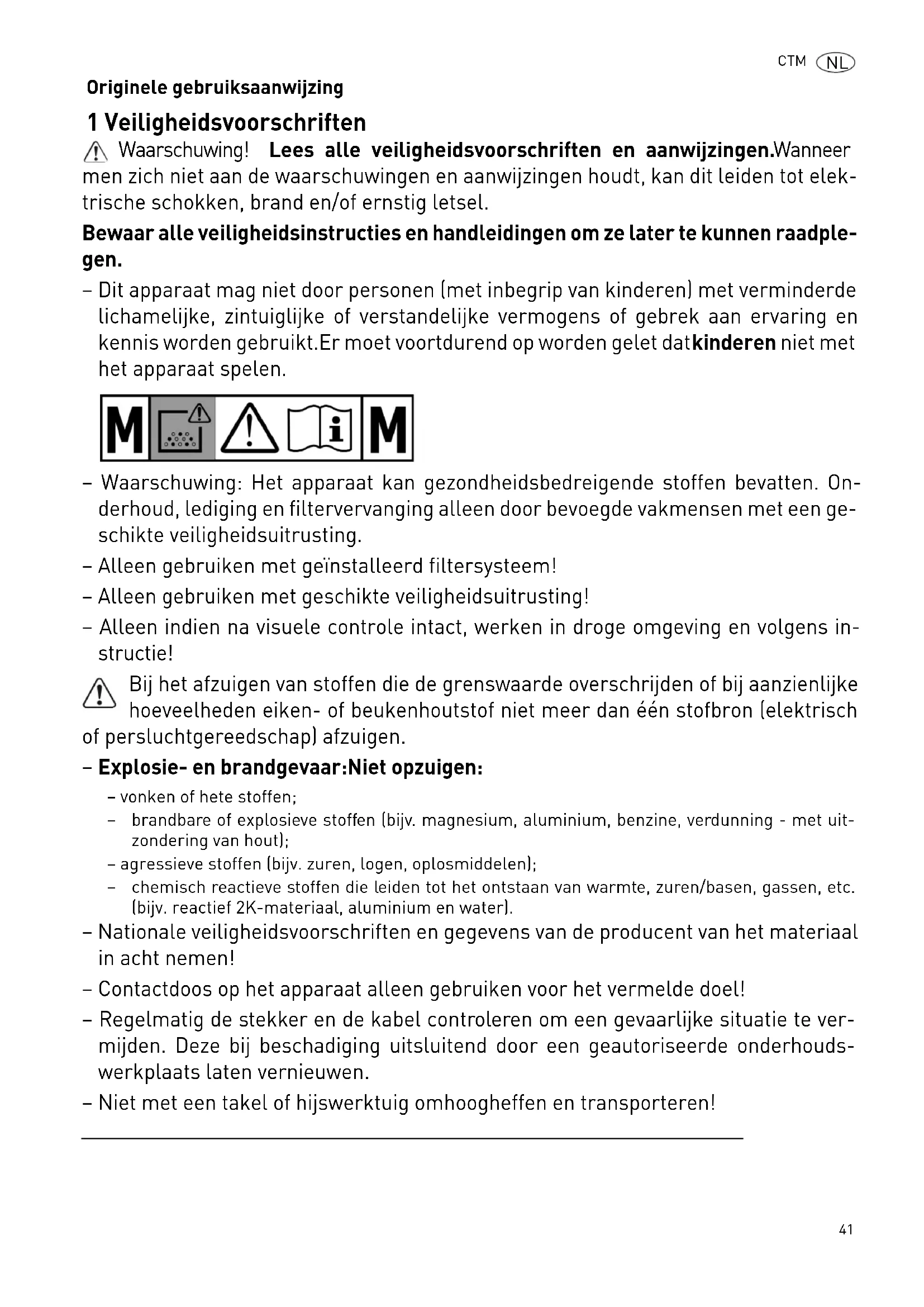

1 Veiligheidsvoorschriften

⚠ Waarschuwing! Lees alle veiligheidsvoorschriften en aanwijzingen.Wanneer men zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en handleidingen om ze later te kunnen raadplegen.

- Dit apparaat mag niet door personen (met inbegrip van kinderen) met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis worden gebruikt. Er moet voortdurend op worden gelet dat kinderen niet met het apparaat spelen.

M ! i M

• Waarschuwing: Het apparaat kan gezondheidsbedreigende stoffen bevatten. Onderhoud, lediging en filtervervanging alleen door bevoegde vakmensen met een geschikte veiligheidsuitrusting.
• Alleen gebruiken met geïnstalleerd filtersysteem!
• Alleen gebruiken met geschikte veiligheidsuitrusting!
• Alleen indien na visuele controle intact, werken in droge omgeving en volgens instructie!

Bij het afzuigen van stoffen die de grenswaarde overschrijden of bij aanzienlijke hoeveelheden eiken- of beukenhoutstof niet meer dan één stofbron (elektrisch of persluchtgereedschap) afzuigen.

- Explosie- en brandgevaar:Niet opzuigen:

• vonken of hete stoffen;
• brandbare of explosieve stoffen (bijv. magnesium, aluminium, benzine, verdunning - met uitzondering van hout);
• agressieve stoffen (bijv. zuren, logen, oplosmiddelen);

• chemisch reactieve stoffen die leiden tot het ontstaan van warmte, zuren/basen, gassen, etc. (bijv. reactief 2K-materiaal, aluminium en water).

• Nationale veiligheidsvoorschriften en gegevens van de producent van het materiaal in acht nemen!

• Contactdoos op het apparaat alleen gebruiken voor het vermelde doel!
• Regelmatig de stekker en de kabel controleren om een gevaarlijke situatie te vermijden. Deze bij beschadiging uitsluitend door een geautoriseerde onderhoudswerkplaats laten vernieuwen.
• Niet met een takel of hijswerktuig omhoogheffen en transporteren!

2 Symbolen 3 Toestelelementen

Sym-bool	Betekenis
	Waarschuwing voor algemeen gevaar
	Waarschuwing voor elektrische schok
	Lees de gebruiksaanwijzing en veilig-heidsvoorschriften!
	Draag een zuurstofmasker!
	Tip, aanwijzing
	Handelingsinstructie
	Waarschuwing! Het apparaat kan gezondheidsbedreigende stoffen bevat- ten!
	Niet met het huisvuil meegeven.

[1-1] Sluitstop
[1-2] Aanzuigopening
[1-3] Moduleslot (persluchtmodule bij CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)
[1-4] Toestelcontactdoos
[1-5] Slangdepot
[1-6] Handgreep
[1-7] SysDoc
[1-8] Automatische reiniging (alleen varianten met AutoClean)
[1-9] Instelling slang diameter
[1-10] Zuigkrachtregeling
[1-11] Apparaatschakelaar
[1-12] Sluitklem
[1-13] Vuilcontainer
[1-15] Rem
De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

Mobiele afzuigapparaten

CTM 48 E, CTM 48 E LE

18,8 kg

CTM 48 E AC, CTM 48 E LE AC

19,6 kg

5 Gebruik volgens de voorschriften

Mobiele stofafzuiger geschikt voor

• het op- en afzuigen van stoffen tot 0,1 mg/m³ conform stofklasse 'M', waaronder ook hout- en lakstoffen,
• het opzuigen van water,
• een hogere belasting bij industrieel gebruik, conform IEC/EN 60335-2-69.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaatsvindt.

6 Inwerkingstelling

WAARSCHUWING

Ontoelaatbare spanning of frequentie!

Risico van ongevallen

▶ Gegevens op het typeplaatje in acht nemen.
▶ Landspecifieke bijzonderheden in acht nemen.

6.1 Eerste inbedrijfstelling

▶ Sluitklemmen openen [2-2] en bovendeel van het apparaat [2-1] afnemen.
▶ Haal de accessoires uit de vuilcontainer[2-3] en de verpakking!
▶ Plaats een filter- of wegwerpstofzak in de vuil-container (zie hoofdstuk 7.7 en 7.8).
▶ Plaats het bovendeel [2-1] terug en zet de sluit-klemmen [2-2] vast.
Monteer de kabelopwikkeling aan de achterzijde van de mobiele stofzuiger (zie Afbeelding [3]).
▶ Sluit de zuigslang aan op het apparaat.

6.2 In-/Uitschakelen

▶ Netstekker in een geaard stopcontact steken.

WAARSCHUWING

Gevaar voor letsel door ongecontroleerd startend gereedschap

▶ Let erop dat het aangesloten gereedschap uitgeschakeld is voordat u de schakelaar in de schakelaarstand "AUTO" of "MAN" draait.

De schakelaar [1-11] dient als in-/uit-schakelaar.

Schakelaarstand '0'

Toestelcontactdoos [1-4] is stroomloos, mobiele stofzuiger is uitgeschakeld.

Schakelaarstand 'MAN'

Toestelcontactdoos [1-4] is stroomvoerend, mobiele stofafzuiger start.

Schakelaarstand 'Auto'

Toestelcontactdoos [1-4] is stroomvoerend, de mobiele stofzuiger start wanneer het aangesloten gereedschap wordt ingeschakeld.

7 Instellingen

7.1 Slangdiameter instellen

▶ Stem de instelling van de slangdiameter [1-9] af op de aangesloten slangdiameter.
① Dit garandeert dat de luchtsnelheid in de afzuigslang correct gemeten wordt (zie hoofdstuk 7.9).

7.2 Elektrisch gereedschap aansluiten

WAARSCHUWING

Gevaar voor letsel

▶ De maximale aansluitwaarde van de toestelcontactdoos in acht nemen (zie hoofdstuk Technische gegevens).
▶ Elektrisch gereedschap uitschakelen.
▶ Elektrisch gereedschap aansluiten op contactdoos [1-4].

7.3 Persluchtgereedschap aansluiten

WAARSCHUWING

Gevaar voor letsel

▶ Persluchtgereedschap uitschakelen.

Inschakelautomaat bij persluchtgereedschap (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC of accessoires)

met persluchtmodule aan moduleslot[1-3]

Aanbeveling:

• Aanbouw van de toevoereenheid VE (495886): perslucht gefilterd en geolied
• Gebruik IAS-systeem met IAS-aansluitstuk (454757) voor Festool persluchtgereedschap

Voorwaarde: bedrijfsdruk van het gereedschap 6 bar!

7.4 Zuigkracht afstellen

▶ aan de draaiknop [1-10].

7.5 Rem vastzetten

Door de zwarte remhendel [1-15] over te halen wordt voorkomen dat de mobiele stofafzuiger wegrolt. Hiervoor de mobiele stofzuiger aan de voorkant enigszins optillen en de zwarte remhendel omlaag drukken tot deze inklikt. Voor vrijgave drukt u op de groene hendel [1-14].

7.6 Temperatuurbeveiliging

Ter bescherming tegen oververhitting schakelt de temperatuurbeveiliging de mobiele stofzuiger uit voordat de kritische temperatuur wordt bereikt.

▶ Mobiele stofzuiger uitschakelen, ca. 5 minuten laten afkoelen, inschakelen.
① Inschakelen niet mogelijk: Contact opnemen met Festool onderhoudswerkplaats.

7.7 Filterzak (SC FIS-CT 26/36/48) vervan-gen

Filterzak uitnemen [4]

▶ Sluitklemmen openen [2-2] en bovendeel van het apparaat [2-1] afnemen.
▶ Verwijder de filterzak.
▶ Voer de gebruikte filterzak af in overeenstemming met de wettelijke bepalingen.
▶ Maak de vuilcontainer [2-3]leeg.

Filterzak plaatsen [5]

▶ Breng een nieuwe filterzak (SC FIS-CT 26/36/48) in (Afbeelding [4]). Belangrijk: De filterzak-kraag krachtig op de inlaatfitting drukken.

▶ Plaats het bovendeel [2-1] terug en zet de sluit-klemmen [2-2] vast.
① Let erop dat de filterzak niet tussen het bovenen ondergedeelte ingeklemd raakt.

7.8 Wegwerpstofzak vervangen

Wegwerpstofzak uitnemen [6]

▶ Sluit de afzuigopening [1-2]met de sluitstop [1-1].
▶ Sluitklemmen openen [2-2] en bovendeel van het apparaat [2-1] afnemen.
▶ Sluit de wegwerpstofzak.
▶ Verwijder de wegwerpstofzak.
▶ Voer de gebruikte wegwerpstofzak af in overeenstemming met de wettelijke bepalingen.
▶ Maak de vuilcontainer [2-3]leeg.

Wegwerpstofzak plaatsen [7]

▶ Breng een nieuwe wegwerpstofzak (ENS-CT26/36/48) in de inlaatsteun van de container en vergrendel deze.
Belangrijk: De openingen aan de zijkant van de wegwerpstofzak dienen binnen de vuilcontainer te liggen. Let erop dat de grendel inklikt.
Leg de wegwerpstofzak over de rand van de container.

Let erop dat de contacten [10-2] vrij liggen.

▶ Plaats het bovendeel [2-1] terug en zet de sluit-klemmen [2-2] vast.

7.9 Volumestroombewaking

Bedraagt de luchtsnelheid in de afzuigslang minder dan 20 m/s, dan klinkt er om veiligheidsredenen een waarschuwingssignaal.

Mogelijke oorzaken Oplossing
Zuigkrachtregeling [1-10] op een te lage waarde ingesteld.	Zuigkrachtregeling op een hogere waarde instellen (zie hoofdstuk 7.4).
Draaiknop [1-9] niet ingesteld op de aangesloten slangdiameter.	Juiste slangdiameter instellen (zie hoofdstuk 7.1).
Afzuigslang verstopt of geknikt. Verstopping of knik verwijderen.
Filterzak vol. Nieuwe filterzak plaatsen (zie hoofdstuk 7.7).
Standaard filter verontreinigd. Standaard filter ver	vangen (zie hoofdstuk 9.1).ALLEEN AUTOClean: standaard filter reinigen (zie hoofdstuk 8.2).
Storing van de bewakingselektronika. Door Festool	klantendienstwerkplaats laten herstellen.
Natzuigen. Rendementszekerheid niet geschaad,	geen ingreep vereist.

8 V e i l i

8.1 Bediening

Slangdepot: Na beëindiging van het werk kunt u de afzuigslang door de opening [8-3] leiden en in het opbergvak leggen. Door de opening [8-2] kunt u het netsnoer inbrengen en ook in het opbergvak leggen.

Systaineropbergruimte SysDoc: Aan het steunvlak kan m.b.v. de beide schuiven [8-1] een Systainer worden bevestigd.

8.2 AUTO Clean - standaard filter reinigen

(alleen varianten met AutoClean)

Alleen in combinatie met wegwerpstofzak (conform stofklasse 'M'). Niet bij het natzui-gen!

Met de draaiknop [1-8] de frequentie instellen.

Alleen CTM 36 E AC- LHS: met de draaiknop [1-8] inschakelen.

Reiniging handmatig

Apparaatschakelaar[1-11] op symbool AC draaien.

Volledige reiniging handmatig

▶ Met de handpalm of afsluitschuif CT-VS (497926) de opening van het mondstuk of de slang 2 seconden afsluiten.
▶ Apparaatschakelaar [1-11] op symbool AC draaien.

8.3 Bijzonderheden CTM 36 E AC- LHS

Om de mobiele stofafzuiger in combinatie met de PLANEX te gebruiken:

▶ Knikvaste zuigslang D 36 mm x 3,5 m-AS gebruiken.
▶ Speciale afzuigmof voor het aansluiten van de PLANEX gebruiken.
▶ Afsluitschuif CT-VS tussen aanzuigopening [1-2] en afzuigslang plaatsen.
▶ Gereedschaphouder monteren.
▶ Alleen met wegwerpstofzak gebruiken!

g 8.4 Droge stoffenopzuiger k e n

VOORZICHTIG

Gezondheidsbedreigende stoffen

Letsel aan de luchtwegen

• Gebruik bij het afzuigen van gezondheidsbedreigende stoffen een filter- of wegwerpstofzak!
• Gebruik het apparaat alleen met een functionerende volumestroombewaking.

Belangrijk bij het afzuigen van stof van lopend elektrisch gereedschap:

Wanneer de afzuiglucht in de ruimte wordt teruggevoerd, dient de ventilatiesnelheid L in de ruimte voldoende te zijn. Om aan de vereiste grenswaarden te voldoen, mag de teruggevoerde volumestroom maximaal 50% van de verseluchtstroom (ruimtevolume V_R x ventilatiesnelheid L_W ) bedragen. Neem bovendien de regionale voorschriften in acht.

Let op: Een vochtig standaard filter loopt sneller dicht wanneer droge stof wordt opzogen. Om deze reden dient het standaard filter voor het opzuigen van stof gedroogd of door een droog exemplaar vervangen te worden.

8.5 Natte stoffen/vloeistoffen opzuigen

Filter- of wegwerpstofzak verwijderen!

Aanbeveling: Gebruik het speciale natfilter (NF-CT).

Bij het bereiken van het maximale niveau wordt het afzuigen automatisch onderbroken.

Na het natzuigen het standaard filter laten drogen!

VOORZICHTIG

Uittredend schuim en vloeistoffen

▶ Apparaat direct uitschakelen en ledigen.

8.6 Na afloop van het werk

▶ Alleen varianten met AutoClean: Standaard filter automatisch of met de hand reinigen (zie hoofdstuk 8.2).
▶ Mobiele stofafzuiger uitschakelen en stekker uit stopcontact halen.
▶ Aansluitkabel opwikkelen.

▶ Vuilcontainer ledigen.
▶ Sluit de afzuigopening [1-2]met de sluitstop [1-1].

WAARSCHUWING

Gezondheidsbedreigende stoffen

Letsel aan de luchtwegen

▶ Reinig de mobiele stofafzuiger en alle accessoires volledig, zowel van binnen als van buiten, voordat u ze uit het verontreinigde gebied verwijdert.
▶ Onderdelen die niet volledig gereinigd kunnen worden moeten voor het transport in een afgesloten, luchtdichte kunststof zak worden gedaan.
▶ Draag een zuurstofmasker!

Dit apparaat nooit buiten opslaan.

▶De mobiele stofafzuiger opbergen in een oge ruimte, beschermd tegen onbevoegd ge- uik.

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

▶ Haal vóór alle onderhouds- en reinigingswerkzaamheden de stekker altijd uit het stopcontact!
▶ Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is de motorbehuizing te openen, mogen alleen door een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door producent of servicewerkplaatsen: Dichtstbijzijnde adressen op: www.festool.com/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.com/service

Beschadigde beveiligingsinrichtingen en onderdelen moeten op deskundige

wijze in een erkende en gespecialiseerde werkplaats gerepareerd en vervangen worden, voor zover niets anders in de gebruiksaanwijzing aangegeven is.

Neem de volgende aanwijzingen in acht:

- Tenminste eenmaal per jaar een stoftechnische controle (bijv. op beschadiging van het filter, de

dichtheid van het apparaat en de werking van de controleapparatuur) door de fabrikant of iemand die hiervoor geschoold is, laten uitvoeren.

• Wat niet kan worden gereinigd, moet worden verwijderd. Hiervoor niet-doorlatende zakken gebruiken. Toepasselijke afvoerregelingen in acht nemen!
• Voor het onderhoud door de gebruiker moet het apparaat gedemonteerd, schoongemaakt en onderhouden worden, zonder dat dit gevaar oplevert voor onderhoudspersoneel of andere personen. Tot de vereiste voorzorgsmaatregelen behoort ook het ontgiften voor demontage, het treffen van maatregelen voor lokaal gefilterde gecontroleerde ventilatie, op de plaats waar het apparaat wordt gedemonteerd, de reiniging van het onderhoudsgebied en een passende persoonlijke veiligheidsuitrusting.

9.1 Standaard filter vervangen

AANWIJZING

Beschadiging van de motor

▶ Zuig nooit zonder standaard filter, omdat de motor hierdoor beschadigd kan raken.

▶ Sluitklemmen openen [2-2] en bovendeel van het apparaat [2-1] afnemen.
Draai het bovendeel van het apparaat zo, dat het standaard filter naar boven gericht is (Afbeelding[9]).
▶ Haal de hendel [9-3] over en neem de opberghouder [9-2] weg.
▶ Verwijder het gebruikte standaard filter[9-1] en vervang het door een nieuw exemplaar.
▶ Voer het gebruikte standaard filter af in overeenstemming met de wettelijke bepalingen.
▶ Breng de opberghouder [9-2] in en haal de hendel [9-3] over totdat deze inklikt.
▶ Plaats het bovendeel [2-1] terug en zet de sluit-klemmen [2-2] vast.

9.2 Vuilcontainer leegmaken

Na het wegnemen van het bovendeel kan de vuil-container [2-3] leeggemaakt worden.

▶ Reinig na het opzuigen van vloeistoffen regelmatig de niveausensoren [10-1] met een zachte doek en controleer ze op beschadiging.

10 Accessoires

De bestelnummers voor accessoires en filters vindt u in uw Festool-catalogus of op het internet op www.festool.com.

10.1 Modules

Ter uitbreiding van de mobiele stofzuiger staan in het accessoireprogramma de volgende modules ter beschikking, die in een geautoriseerde onderhoudswerkplaats in het moduleslot [1-3] kunnen worden ingebouwd:

• persluchtmodule,
• contactdoosmodule met permanente stroomtoevoer,
• contactdoosmodule met inschakelautomaat (niet voor de GB 110 V variant),
• module voor energieafzuigarm (EAA) voor gebruik van de inschakelautomaat aan de EAA.

Meer informatie over de modules vindt u op het internet onder "www.festool.com".

11 Speciale gevaaromschrijving voor het milieu

Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieu-vriendelijke wijze af! Neem de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Informatie voor REACH:

www.festool.com/reach

12 EG-conformiteitsverklaring

Mobiele stofafzuiger Serienr.

CTM 26 E 495865, 495866, 495870

CTM 26 E AC 498732, 498734, 200443

CTM 36 E 495867, 495868, 495871

CTM 36 E AC 498735, 498736, 498740

CTM 36 E AC-LHS 500862, 500861, 500863, 500865

Mobiele stofafzuiger Serienr.

CTM 36 E LE 495869, 496947
CTM 36 E LE AC 498738
CTM 48 E	498006, 498007
CTM 48 E LE	498008
CTM 48 E AC	498763, 498764
CTM 48 E LE AC 498023
Jaar van de CE-markering:
CTM 26 E, CTM 36 E, CTM 36 E LE	2009
CTM 26 E AC, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS	2010
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC	2011

Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan de volgende normen en normatieve documenten:

2006/42/EG, 2004/108/EG (tot 19-04-2016), 2014/30/EU (vanaf 20-04-2016), 2011/65/EU, EN 60335-1:2012, EN 60335-2-69:2012, EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+correctie 1997+A1:2001+A2:2008, EN 2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

$$ : v. W. 8 c $$

Wolfgang Zondler

Hoofd onderzoek, ontwikkeling en technische documentatie

2015-07-20

Originalbruksanvisning
