BRUKSANVISNING CTM 36 LE FESTOOL

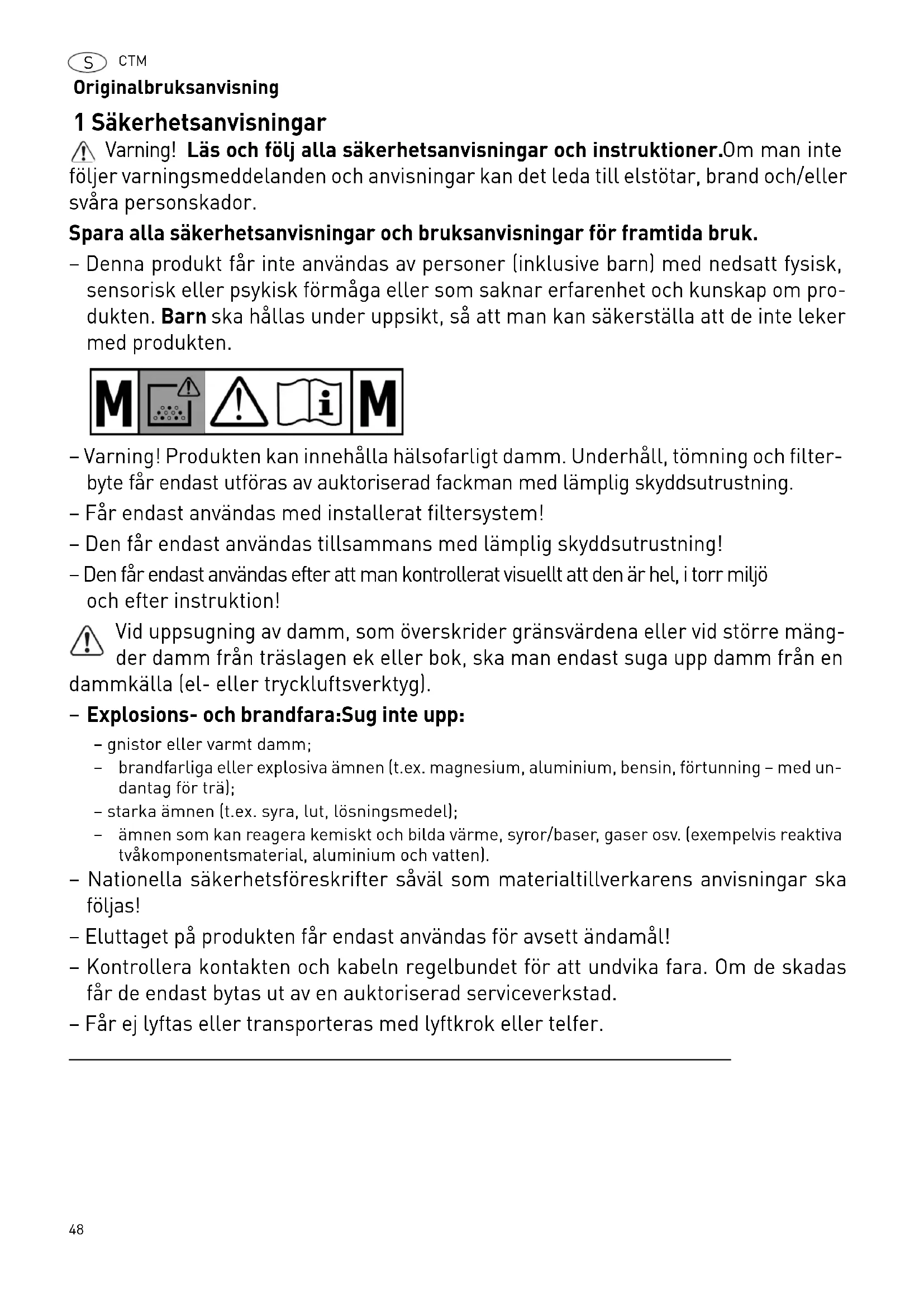

⚠ Varning! Läs och följ alla säkerhetsanvisningar och instruktioner. Om man inte följer varningsmeddelanden och anvisningar kan det leda till elstötar, brand och/eller svåra personskador.

Spara alla säkerhetsanvisningar och bruksanvisningar för framtida bruk.

- Denna produkt får inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller psykisk förmåga eller som saknar erfarenhet och kunskap om produkten. Barn ska hållas under uppsikt, så att man kan säkerställa att de inte leker med produkten.

M ! i M

– Varning! Produkten kan innehålla hälsofarligt damm. Underhåll, tömning och filterbyte får endast utföras av auktoriserad fackman med lämplig skyddsutrustning.
- Får endast användas med installerat filtersystem!
- Den får endast användas tillsammans med lämplig skyddsutrustning!
- Den får endast användas efter att man kontrollerat visuellt att den är hel, i torr miljö och efter instruktion!

Vid uppsugning av damm, som överskrider gränsvärdena eller vid större mängder damm från träslagen ek eller bok, ska man endast suga upp damm från en dammkälla (el- eller tryckluftsverktyg).

- Explosions- och brandfara:Sug inte upp:

• gnistor eller varmt damm;
• brandfarliga eller explosiva ämnen (t.ex. magnesium, aluminium, bensin, förtunning – med undantag för trä);
• starka ämnen (t.ex. syra, lut, lösningsmedel);

• ämnen som kan reagera kemiskt och bilda värme, syror/baser, gaser osv. (exempelvis reaktiva tvåkomponentsmaterial, aluminium och vatten).

• Nationella säkerhetsföreskrifter såväl som materialtillverkarens anvisningar ska följas!

• Eluttaget på produkten får endast användas för avsett ändamål!
• Kontrollera kontakten och kabeln regelbundet för att undvika fara. Om de skadas får de endast bytas ut av en auktoriserad serviceverkstad.
• Får ej lyftas eller transporteras med lyftkrok eller telfer.

2 S y m b o

Symbol Betydelse

Varning för allmän risk!

Varning för elstötar

Läs bruksanvisningen och säkerhetsanvisningarna!

Använd andningsskydd!

Tips, information

Bruksanvisning

Varning! Maskinen kan innehålla hälsofarligt damm!

Kasta inte i produkten i hushållssoporna.

3 M a s k i

[1-1] Förslutningsplugg

[1-2] Insugsöppning

[1-3] Modulkontaktplats (tryckluftsmodul vid CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] Eluttag

[1-5] Slangförvaring

[1-6] Handtag

[1-7] SysDoc

[1-8] Automatisk rengöringsverkan (endast varianter med AutoClean)

[1-9] Inställning av slangens diameter

[1-10] Sugkraftsreglering

[1-11] Strömvred

[1-12] Låsklammer

[1-13] Smutsbehållare

[1-15] Broms

De angivna bilderna finns i början av bruksanvisningen.

n d e l a r

4 T e k n i s k a d a t a

Dammsugare

Effekt 350 - 1200 W
Anslutningseffekt i eluttag max EU	CH, DKGB 240 V/ 110 V	2400 W1100 W1800 W/ 500 W
Volymström (luft) max, turbin 234 m^3/h (3900 l/min)
Undertryck max, turbin 24000 Pa
Filteryta 6318 cm^2
Sugslang D 27 mm x 3,5 m-AS
Nätkabelns längd 7,5 m
Ljudtrycksnivå enligt EN 60704-2-1 / Osäkerhet K 71 dB(A) / 3 dB
Skyddsklass IP X4
Behållarens volym	CTM 26 E, CTM 26 E AC	26 L
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		36 L
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC		48 L
Mått L x B x H	CTM 26 E, CTM 26 E AC	630 x 365 x 540 mm
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		630 x 365 x 596 mm
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC		740 x 406 x 1005 mm
Vikt	CTM 26 E	13,9 kg
	CTM 26 E AC	14,7 kg
	CTM 36 E, CTM 36 E LE	14,4 kg

Dammsugare

Dammsugare avsedd för

• upp- och utsugning av damm upp till 0,1 mg/m ^3 motsvarande dammklass 'M', däribland även trä- och lackdamm,
• uppsugning av vatten,
• för hög påfrestning vid yrkesmässig användning, i enlighet med IEC/EN 60335-2-69.

Vid felaktig användning ligger ansvaret på användaren.

6

D

r

i

f

t

WARNING

Otillåten spänning eller frekvens!

Olycksrisk

▶ Observera informationen på märkplåten.
▶ Observera landsspecifika avvikelser.

6.1 Första gången maskinen används

• Öppna låsklämmorna [2-2] och ta av dammsugarens överdel [2-1].
  ▶ Ta ut tillbehörsdelarna ur smutsbehållaren [2-3] och ur förpackningen!
  Sätt i en filter- eller avfallssäck i smutsbehållaren (se kapitel 7.7 och 7.8).
  Sätt på överdelen [2-1] och stäng läsklamrarna [2-2].
  Montera kabelvindan på dammsugarens baksida (se bild [3]).
  ▶ Anslut sugslangen till apparaten.

6.2 Start/avstängning

▶ Anslut nätkontakten till ett skyddsjordat eluttag.

WARNING

Risk för personskador genom verktyg som startar okontrollerat

- Kontrollera alltid att det anslutna verktyget är frånkopplat innan brytaren vrids till läget "AUTO" eller "MAN".

Brytaren [1-11] fungerar som till-/frånkoppling.

Brytarläge '0'

Apparatens eluttag [1-4] är strömlöst, den mobila dammsugaren är frånkopplad.

Brytarläge 'MAN'

Eluttaget [1-4] är strömförande, dammsugaren startar.

Brytarläge 'Auto'

Eluttaget [1-4] är strömförande, den mobila dammsugaren startar när det anslutna verktyget kopplas till.

s 7 Inställningar r t

7.1 Ställa in slangens diameter

▶ Ställ in slangdiameter-reglaget [1-9] på den anslutna slangens diameter.
① Detta säkerställer att lufthastigheten i utsugningsslangen mäts korrekt (se kapitel 7.9).

7.2 Ansluta elverktyg

WARNING

Risk för personskador

▶ Observera den maximala anslutningseffekten för eluttaget (se kapitlet Tekniska data).
▶ Koppla ifrån elverktyget.

▶ Anslut elverktyget till eluttaget [1-4].

7.3 Ansluta tryckluftsverktyg

WARNING

Risk för personskador

▶ Koppla ifrån tryckluftsverktyget.

Tillkopplingsautomatik vid tryckluftsverktyg (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC eller tillbehör)

med tryckluftsmodul på modulkontaktplatsen [1-3]

Rekommendation:

• Montering av försörjningsenhet VE (495886): filtrerad och oljad tryckluft
• Användning av IAS-system med IAS-kopplings-stycke (454757) för Festools tryckluftsverktyg

Grundförutsättning: Verktygets arbetstryck är 6 bar!

7.4 Reglera sugkraften

Med det svarta bromsspaken[1-15] kan dammsugaren låsas så att den står stilla. Lyft upp dammsugaren lite framtill och tryck ner den svarta bromsspaken så att den hakar i.Tryck på den gröna spaken för att lossa bromsen[1-14].

7.6 Temperaturskydd

För att skydda mot överhettning kopplar en temperatursäkring ifrån dammsugaren när den uppnår kritisk temperatur.

Koppla ifrån dammsugaren, låt den svalna ca 5 minuter, koppla till den.
① Om den inte kan kopplas till: kontakta din Festool serviceverkstad.

7.7 Byta filtersäcken (SC FIS-CT 26/36/48)

Ta ut filtersäcken [4]

• Öppna låsklämmorna [2-2] och ta av dammsugarens överdel [2-1].
  ▶ Ta ut filtersäcken.
  ▶ Avfallshantera den använda filtersäcken i enlighet med lagstadgade bestämmelser.
  ▶ Rengör smutsbehållaren. [2-3].

Sätta i filtersäcken [5]

Lägg i en ny filtersäck (SC FIS-CT 26/36/48) (bild [4]). OBS! Tryck på säckkragen ordentligt på insugningsröret.

Sätt på överdelen [2-1] och stäng läsklamrarna [2-2].
① Kontrollera att filtersäcken inte kläms fast mellan över- och underdelen.

7.8 Byta avfallssäcken

▶ Förslut sugöppningen [1-2] med förslutningspluggen[1-1].
- Öppna läsklämmorna [2-2] och ta av dammsugarens överdel [2-1].
▶ Förslut avfallssäcken.
▶ Ta ut avfallssäcken.
▶ Avfallshantera den använda avfallssäcken i enlighet med lagstadgade bestämmelser.
▶ Rengör smutsbehållaren. [2-3].

Sätta i avfallssäcken [7]

Sätt i en ny avfallssäck (ENS-CT26/36/48) i behållarens insugningsstuts och lås den.
OBS! Öppningarna i avfallssäckens sidor måste ligga innanför smutsbehållaren. Kontrollera att regeln hakar i.
▶ Lägg avfallssäcken över kanten på behållaren. Se till att kontakterna [10-2] är fria.

▶ Sätt på överdelen [2-1] och stäng läsklamrarna [2-2].

7.9 Volymströmsövervakning

Om lufthastigheten i sugslangen faller under 20 m/s, ljuder en akustisk varningssignal.

Möjliga orsaker Åtgärd
Sugkraftsregleringen [1-10] är för lågt inställd. Ställ in sugkraftsregleringen på ett högre värde (se kapitel 7.4).
Vridknappen [1-9] är inte inställd på den anslutna slangens diameter.	Ställ in rätt slangdiameter (se kapitel 7.1).
Sugslangen är igentäppt eller knäckt. Ta bort stoppet och räta ut slangen.
Filtersäcken är full. Sätt i en ny filtersäck (se kapitel 7.7).
Huvudfiltret är smutsigt. Byt huvudfiltret (se kapitel 9.1).
Fel på övervakningselektroniken. Låt en Festool-serviceverkstad åtgärda felet.
Våtsugning. Funktionssäkerheten påverkas ej, inga åtgärder krävs.

8.1 Hantering

Slangförvaring: Efter arbetet kan man dra sugslangen genom öppningen [8-3] och lägga den i slangförvaringen. Man kan även dra nätkabeln genom öppningen [8-2] och förvara den i slangförvaringen.

Systainerförvaring SysDoc: På förvaringsytan kan man sätta fast en systainer med de båda skjutspärrarna [8-1].

8.2 AUTO

Clean - Rengöra huvudfiltret (en-varianter med AutoClean)

Endast i kombination med avfallssäck (som uppfyller dammklass 'M'). Ej vid våtsugning!

Automatisk rengöring

Ställ in frekvensen med vridknappen [1-8].

CTM 36 E AC- LHS: får endast kopplas till med vredet [1-8].

Manuell rengöring

▶ Täpp till munstycks- eller slangöppningen i 2 sekunder men handen eller lässpärren CT-VS (497926).
▶ Ställ strömvredet [1-11] på symbolen AC.

8.3 Speciella procedurer CTM 36 E AC-LHS

För att använda dammsugaren i kombination med PLANEX:

Använd en knäckbeständig sugslang D 36 mm x 3,5 m-AS.
▶ Anslut en specialsugmuff för att ansluta PLAN-EX.
Sätt en lässpärr CT-VS mellan insugsöppningen [1-2] och sugslangen.
▶ Montera verktygshållaren.
▶ Får endast användas med avfallssäck!

8.4 Suga upp torra ämnen

OBSERVERA

Hälsofarligt damm

Risk för skador i luftvägarna

▶ Använd alltid en filter- eller avfallssäck vid upp-sugning av hälsofarligt material!
▶ Använd endast apparaten med fungerande volymströmsövervakning.

Kontrollera följande vid uppsugning av damm som bildas vid användning av elverktyg:

Om frånhuften återförs till rummet, måste rummets luftväxlingsnivå L vara tillräcklig. För att hålla de föreskrivna gränsvärdena, får den återförda volymströmmen maximalt uppgå till 50 % av friskluftens volymström (rumsvolym V_R x luftväxlingsnivå L_W ). Observera dessutom de nationella bestämmelserna.

Observera! Ett fuktigt huvudfilter blir snabbare igensatt när det används till torra material. Därför ska man alltid låta huvudfiltret torka före dammsugning, eller byta ut det mot ett torrt.

8.5 Suga upp våta ämnen/vätskor

Ta bort filter- eller avfallssäcken!

Rekommendation: Använd det speciella våtfiltret (NF-CT).

När den maximala fyllnadsnivån nås, avbryts upp-sugningen automatiskt.

Låt huvudfiltret torka efter vätsugning!

OBSERVERA

Utträngande skum och vätskor

▶ Koppla genast ifrån dammsugaren och töm den.

8.6 After arbetet

▶ Endast varianter med AutoClean: Rengör huvudfiltret automatiskt eller manuellt (se kapitel 8.2).
Koppla ifrån dammsugaren och dra ut nätkontakten.
▶ Linda upp nätkabeln.
▶ Töm smutsbehållaren.
▶ Förslut sugöppningen [1-2] med förslutningspluggen[1-1].

WARNING

Hälsofarligt damm

Risk för skador i luftvägarna

▶ Rengör dammsugaren och samtliga tillbehör genom att dammsuga av den och torka av den helt (både invändigt och utvändigt), innan den flyttas från det smutsiga området.
▶ Delar som inte kan rengöras helt måste transporteras lufttätt förslutet i en plastsäck.
▶ Använd andningsskydd!

Apparaten ska endast förvaras inomhus.

Förvara dammsugaren i ett torrt utrymme, skyddad mot obehörig användning.

9 Underhåll och skötsel

WARNING

Risk för personskada, elstöt

▶ Dra alltid ut nätkontakten före alla underhålls- och servicearbeten på maskinen!
▶ Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

Service och reparation ska endast utföras av tillverkaren eller serviceverkstäder. Se följande adress: www.festool.se/service

Använd bara Festools originalreservdelar! Art.nr nedan: www.festool.se/service

Skadade skyddsanordningar och delar måste repareras eller bytas ut av en

auktoriserad fackverkstad, såvida inget annat anges i bruksanvisningen.

Observera följande anvisningar:

• Produkten ska kontrolleras ur dammteknisk synpunkt minst en gång årligen (t.ex. att det inte förekommer några filterskador, att dammsugaren är tät och att kontrollanordningarna fungerar) av tillverkaren eller av en person som utbildats av tillverkaren.
• Komponenter som inte kan rengöras ska kasse-ras. Använd tättförslutande påsar till dessa. Följ gällande bestämmelser för avfallshantering!
• Vid underhåll av apparaten (genom användaren) ska apparaten plockas isär, rengöras och underhållas, i den mån det är möjligt, utan att personer utsätts för några risker. Vidta lämpliga försiktighetsåtgärder, såsom avlägsnande av gifter före isärplockning, åtgärder för filtrerad ventilation i lokalen där apparaten underhålls, rengöring av arbetsområdet och användning av personlig skyddsutrustning.

9.1 Byta huvudfiltret

OBS

Motorskada

▶Använd aldrig dammsugaren utan inbyggt huvudfilter, eftersom motorn då kan skadas.

• Öppna låsklämmorna [2-2] och ta av dammsugarens överdel [2-1].
  ▶ Vrid på apparatens överdel så att huvudfiltret riktas uppåt (bild[9]).
  ▶ Ställ om spaken [9-3] och ta bort[9-2] hållaren.
  ▶ Ta bort det använda huvudfiltret [9-1] och sätt i ett nytt.
  Avfallshantera det använda huvudfiltret i enlighet med lagstadgade bestämmelser.
  Sätt i hållaren [9-2] och ställ om spaken [9-3] så att den hakar fast.
  ▶ Sätt på överdelen [2-1] och stäng läsklamrarna [2-2].

9.2 Tömma smutsbehållaren

När överdelen tagits av kan smutsbehållaren[2-3] tömmas.

▶ Efter uppsugning av vätskor, rengör nivåsensorna [10-1] regelbundet med en mjuk trasa och undersök dem med avseende på skador.

10 Tillbehör

Artikelnummer för tillbehör och filter finns i Festools katalog eller på internet, "www.festool.se".

10.1 Moduler

Dammsugaren kan kompletteras med följande moduler som ingår i tillbehörssortimentet. De ska då monteras [1-3] på modulkontaktplatsen av en auktoriserad serviceverkstad:

• Tryckluftsmodul
• Eluttagsmodul med permanent strömtillförsel
• Eluttagsmodul med tillkopplingsautomatik (ej för GB 110 V-varianten)
• Modul för energi-/utsugsenhet (EAA) för användning med tillkopplingsautomatiken på EAA.

Närmare information om modulerna finns på Festools hemsida "www.festool.se".

11 Miljö

Släng inte maskinen i hushållssoporna! Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvinning. Följ gällande nationella föreskrifter.

Endast EU: Enligt EU-direktivet om gamla el- och elektronikverktyg samt nationell rätt måste uttjänta elverktyg källsorteras och återvinnas på ett miljövänligt sätt.

Information om REACH: www.festool.com/reach

12 EG-förklaring om överensstämmelse

Mobil dammsugare Serienr

CTM 26 E 495865, 495866, 495870
CTM 26 E AC 498732, 498734, 200443
CTM 36 E 495867, 495868, 495871
CTM 36 E AC 498735, 498736, 498740
CTM 36 E AC-LHS 500862, 500861, 500863,500865
CTM 36 E LE 495869, 496947
CTM 36 E LE AC 498738
CTM 48 E 498006, 498007
CTM 48 E LE 498008
CTM 48 E AC 498763, 498764
CTM 48 E LE AC 498023
År för CE-märkning:
CTM 26 E, CTM 36 E,CTM 36 E LE	2009
CTM 26 E AC, CTM 36 EAC, CTM 36 E LE AC,CTM 36 E AC-LHS	2010

Mobil dammsugare Serienr

CTM 48 E, CTM 48 E LE,	2011
CTM 48 E AC, CTM 48 ELE AC
Vi förklarar på eget ansvar att denna produkt uppfyller alla krav enligt följande direktiv, normer eller normgivande dokument:
2006/42/EG, 2004/108/EG (till 19.04.2016), 2014/30/EU (fr.o.m. 20.04.2016), 2011/65/EU, EN 60335-1:2012, EN 60335-2-69:2012, EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+revidering 1997+A1:2001+A2:2008, EN 2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Tyskland

:v.W.8C

Wolfgang Zondler

Chef för forskning, utveckling, teknisk dokumentation

2015-07-20

Kun CTM 36 E AC- LHS: slås på med vrideren [1-8].

Manuell rengjøring
