NÁVOD K OBSLUZE CTM 36 LE FESTOOL

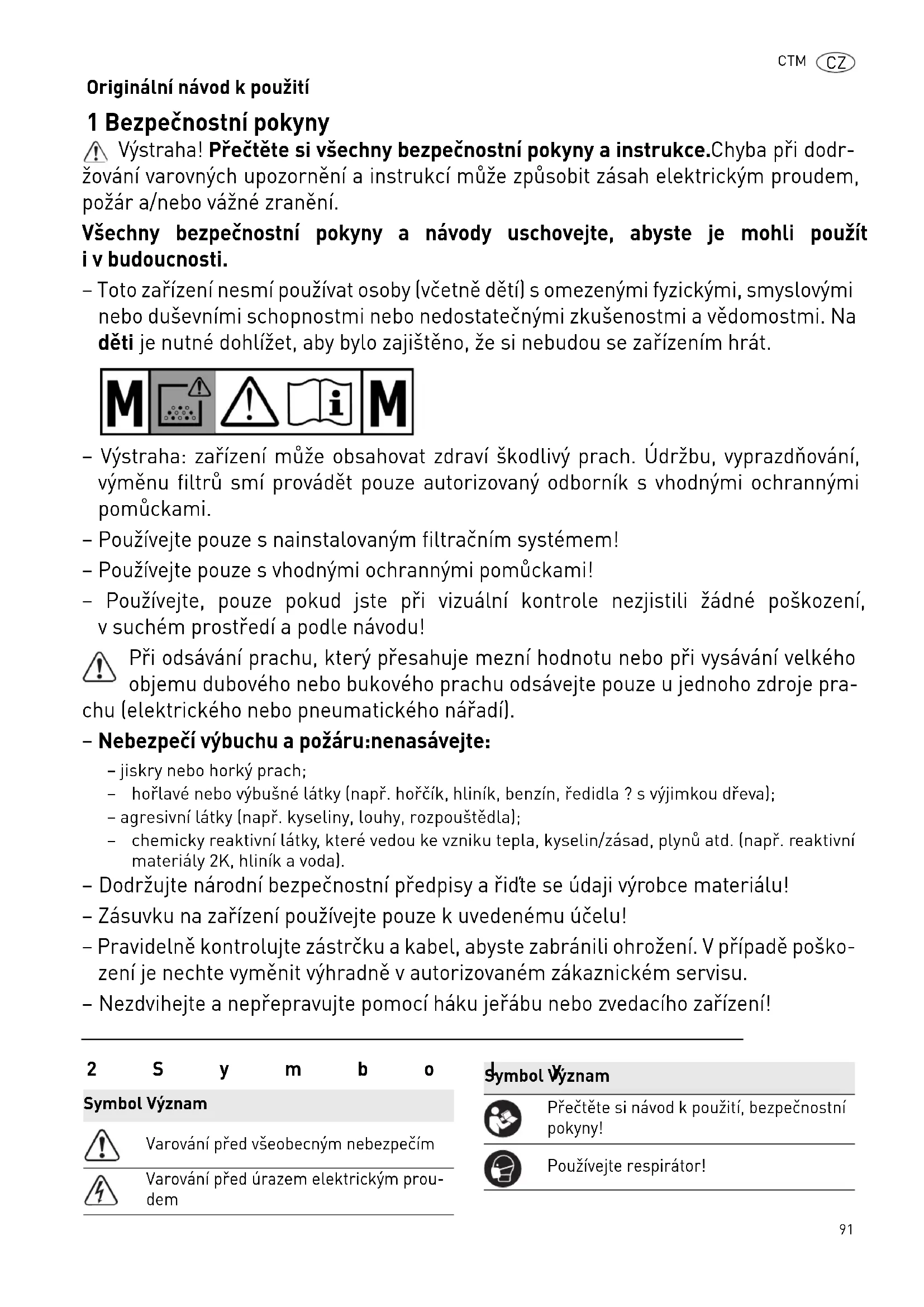

Originální návod k použití

1 Bezpečnostní pokyny

⚠️ Výstraha! Přečtěte si všechny bezpečnostní pokyny a instrukce. Chyba při dodržování varovných upozornění a instrukcí může způsobit zásah elektrickým proudem, požár a/nebo vážné zranění.

Všechny bezpečnostní pokyny a návody uschovejte, abyste je mohli použít i v budoucnosti.

- Toto zařízení nesmí používat osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi. Na děti je nutné dohlížet, aby bylo zajištěno, že si nebudou se zařízením hrát.

M ! i M

• Výstraha: zařízení může obsahovat zdraví škodlivý prach. Údržbu, vyprazdňování, výměnu filtrů smí provádět pouze autorizovaný odborník s vhodnými ochrannými pomůckami.
  – Používejte pouze s nainstalovaným filtračním systémem!
  – Používejte pouze s vhodnými ochrannými pomůckami!
• Používejte, pouze pokud jste při vizuální kontrole nezjistili žádné poškození, v suchém prostředí a podle návodu!

Při odsávání prachu, který přesahuje mezní hodnotu nebo při vysávání velkého objemu dubového nebo bukového prachu odsávejte pouze u jednoho zdroje pra (elektrického nebo pneumatického nářadí).

- Nebezpečí výbuchu a požáru:nenasávejte:

• jiskry nebo horký prach;
  – hořlavé nebo výbušné látky (např. hořčík, hliník, benzín, ředidla ? s výjimkou dřeva);
• agresivní látky (např. kyseliny, louhy, rozpouštědla);
• chemicky reaktivní látky, které vedou ke vzniku tepla, kyselin/zásad, plynů atd. (např. reaktivní materiály 2K, hliník a voda).

– Dodržujte národní bezpečnostní předpisy a řídte se údaji výrobce materiálu!
– Zásuvku na zařízení používejte pouze k uvedenému účelu!
– Pravidelně kontrolujte zástrčku a kabel, abyste zabránili ohrožení. V případě poškození je nechte vyměnit výhradně v autorizovaném zákaznickém servisu.
– Nezdvihejte a nepřepravujte pomocí háku jeřábu nebo zvedacího zařízení!

2 S y m b o

Symbol Význam

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým proudem

Symbol Význam

Přečtěte si návod k použití, bezpečnostní pokyny!

Používejte respirátor!

Symbol Význam

Rada, upozornění

Instruktážní návod

Výstraha! Zařízení může obsahovat zdraví škodlivý prach!

Nevyhazujte do domovního odpadu.

3 Jednotlivé součásti

[1-1] Krytka

[1-2] Sací otvor

[1-3] Místo pro připojení modulů (spínací pneumatický modul u CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] Zásuvka pro připojení nářadí

[1-5] Úložný rám pro hadici

[1-6] Držadlo

[1-7] SysDoc

[1-8] Automatické čištění (pouze varianty s Auto Clean)

[1-9] Nastavení průměru hadice

[1-10] Regulace síly sání

[1-11] Spínač zařízení

[1-12] Uzavírací spona

[1-13] Nádoba na nečistoty

[1-15] Brzda

Uvedené obrázky se nacházejí na začátku návodu k použití.

Mobilní vysavač je vhodný pro

• vysávání a odsávání prachu do 0,1 mg/m³ třídy prachu 'M', mj. také dřevěného prachu a prachu zlaku,
• vysávání vody,
• zvýšené namáhání při profesionálním použití podle IEC/EN 60335-2-69.

Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.

6 Uvedení do provozu

VAROVÁNÍ

Nepřípustné napětí nebo nepřípustná frekvence!

Nebezpečí úrazu

▶ Řidte se údaji na typovém štítku.
▶ Vezměte v úvahu specifika příslušné země.

6.1 První uvedení do provozu

▶ Otevřete uzavírací svorky [2-2] a o de b e r t e h o část [2-1].
▶ Vyjměte příslušenství z nádoby na nečistoty [2-3] azobalu!
▶ Do nádoby na nečistoty nasadte filtrační nebo odpadní vak (viz kapitola 7.7 a 7.8).
▶ Nasadte horní část [2-1] a zavřete uzavírací spony [2-2].
▶ Naviják kabelu namontujte na zadní stranu mobilního vysavače (viz obrázek [3]).
▶ Připojte k zařízení sací hadici.

6.2 Zapnutí/vypnutí

▶ Sítovou zástrčku zapojte do uzemněné zásuvky.

VAROVÁNÍ

Nebezpečí poranění nekontrolovaně spuštěným nářadím

▶ Před otočením spínače do polohy „AUTO“ nebo „MAN“ zkontrolujte, zda je připojené nářadí vypnuté.

Spínač [1-11] slouží k zapínání a vypínání.

Poloha spínače „0“

Zásuvka pro připojení nářadí [1-4] je bez napětí, mobilní vysavač je vypnutý.

Poloha spínače „MAN“

Zásuvka zařízení [1-4] je pod napětím, mobilní vysavač se spustí.

Zásuvka zařízení [1-4] je pod napětím, mobilní vysavač se spustí při zapnutí připojeného nářadí.

7 N a s t a v

7.1 Nastavení průměru hadice

▶ Nastavte průměr hadice [1-9] podle průměru připojené hadice.
① Tak bude zajištěno správné měření rychlosti vzduchu v odsávací hadici (viz kapitola 7.9).

7.2 Připojení elektrického nářadí

VAROVÁNÍ

Nebezpečí poranění

▶ Dodržujte maximální příkon zásuvky zařízení (viz kapitola Technické údaje).
▶ Vypněte elektrické nářadí.
Zapojte elektrické nářadí do zásuvky zařízení [1-4].

7.3 Připojení pneumatického nářadí

VAROVÁNÍ

Nebezpečí poranění

▶ Vypněte pneumatické nářadí.

Spínací automatika u pneumatického nářadí (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC nebo příslušenství)

s pneumatickým modulem na místě pro připojení modulů [1-3]

Doporučení:

• Montáž úpravné jednotky VE (495886): filtrovaný a přimazávaný stlačený vzduch
• Použití systému IAS s přípojkou IAS (454757) pro pneumatické nářadí Festool

Předpoklad: provozní tlak nářadí 6 bar!

7.4 Regulace síly sání

▶ na otočném knoflíku [1-10].

7.5 Zajištění brzdy

Pomocí černé brzdové páčky [1-15] zabráníte rozjetí mobilního vysavače. Za tímto účelem mobilní vysavač vepředu mírně nazdvihněte a černou brzdovou páčku zatlačte dolů, až zaskočí. Pro uvolnění stiskněte zelenou páčku [1-14].

7.6 Tepelná pojistka

Aby nedošlo k přehřátí, tepelná pojistka vypne mobilní vysavač před dosažením kritické teploty.

CZ CTM

▶ Vypněte mobilní vysavač, nechte ho cca 5 minut vychladnout a zapněte ho.
① Pokud ho nelze zapnout, kontaktujte zákaznický servis Festool.

7.7 Výměna filtračního sáčku (SC FIS-CT 26/36/48)

Vyjmutí filtračního sáčku [4]

▶ Otevřete uzavírací svorky [2-2] a odeberte horní část [2-1].
▶ Vyjměte filtrační vak.
▶ Použitý filtrační vak zlikvidujte v souladu se zákonnými předpisy.
▶ Vyprázdněte nádobu na nečistoty [2-3].

Nasazení filtračního vaku [5]

Založte nový filtrační vak (SC FIS-CT 26/36/48) (obrázek [4]). Důležité: Objímku filtračního vaku silně přitlačte na tvarovku sacího otvoru.
▶ Nasad'te horní část [2-1] a zavřete uzavírací spony [2-2].
① Dbejte na to, aby nedošlo k přiskřípnutí filtračního vaku mezi horní a dolní částí.

7.8 Výměna odpadní vaku

Vyjmutí odpadního vaku [6]

▶ Uzavřete sací otvor [1-2] krytkou [1-1].
▶ Otevřete uzavírací svorky [2-2] a odeberte horní část [2-1].
▶ Odpadní vak uzavřete.
▶ Vyjměte odpadní vak.
▶ Použitý odpadní vak zlikvidujte v souladu se zákonnými předpisy.
▶ Vyprázdněte nádobu na nečistoty [2-3].

Nasazení odpadního vaku [7]

▶ Nasadte nový odpadní vak (ENS-CT26/36/48) na vstupní hrdlo nádoby a zajistěte ho.
Důležité: Postranní otvory odpadního vaku musí být mimo odpadní nádobu. Dbejte na to, aby pojistka zaskočila.

▶ Vložte odpadní vak přes okraj nádoby.

Dbejte na to, aby kontakty [10-2] zůstaly volné.

▶ Nasadte horní část [2-1] a zavřete uzavírací spony [2-2].

7.9 Kontrola objemu proudění

Jestliže rychlost proudění vzduchu klesne pod 20 m/s, zazní výstražný akustický signál.

Možné příčiny Odstranění
Regulace síly sání [1-10] nastavená na příliš nízkou hodnotu.	Nastavte regulaci síly sání na vyšší hodnotu (viz kapi-tola 7.4).
Fixační šroub [1-9] není nastavený podle prů-měru připojené hadice.	Nastavte správný průměr hadice (viz kapitola 7.1).
Sací hadice je ucpaná nebo zalomená. Odstraňte ucpání nebo zalomení.
Plný filtrační vak. Nasadťe nový filtrační vak (viz kapitola 7.7).
Hlavní filtr znečištěný. Vyměňte hlavní filtr (viz kapitola 9.1).POUZE AUTOClean: Vyčistěte hlavní filtr (viz kapitola 8.2).
Nesprávná funkce kontrolní elektroniky. Nechte odstranit v autorizovaném servisu Festool.
Mokré sání. Není negativně ovlivněna bezpečná funkce, nejsounutná žádná opatření.

8 P r á c e

8.1 Manipulace

Úložný rám pro hadici: Po skončení práce můžete sací hadici vést otvorem [8-3] a uložit ji do úložného rámu pro hadici. Otvorem [8-2] můžete vést síťový kabel a rovněž ho uložit do úložného rámu.

Uložení Systaineru SysDoc: Na odkládací ploše lze pomocí dvou posuvných krytek [8-1] upevnit Systainer.

8.2 AUTO Clean - čištění hlavního filtru (pouze varianty s AutoClean)

Pouze ve spojení s odpadním vakem (splnění třídy prachu 'M'). Nikoli pro mokré sání!

Automatické čištění

Otočným knoflíkem [1-8] nastavte frekvenci.

Spínač zařízení [1-11] nastavte na symbol AC.

Manuální kompletní vyčištění

Rukou nebo posuvným uzávěrem CT-VS (497926) uzavřete na 2 sekundy otvor hubice nebo sací hadice.
▶ Spínač zařízení [1-11] nastavte na symbol AC.

8.3 Specifika CTM 36 E AC- LHS

Abyste mohli mobilní vysavač používat v kombinaci s nář a d PhANEX:

▶ Použijte sací hadici odolnou proti zlomení D 36 mm x 3,5 m AS.
▶ Pro připojení PLANEX použijte speciální sací objímku.
▶ Mezi sací otvor [1-2] a sací hadici nasadte posuvný uzávěr CT-VS.
▶ Namontujte držák nářadí.
▶ Používejte jen s odpadním vakem!

8.4 Vysávání a odsávání suchých materiálů

POZOR

Zdraví škodlivý prach

Poškození dýchacích cest

▶ Při odsávání zdraví škodlivých látek používejte filtrační nebo odpadní vak!
▶ Zařízení používejte pouze s funkční kontrolou objemu proudění.

Při odsávání prachu u běžícího elektrického nářadí dodržujte následující:

Pokud je použitý vzduch odváděn zpět do místnosti, musí být v místnosti dostatečná míra výměny vzduchu L. Aby byly dodrženy přípustné mezní hodnoty, smí objem proudění zpět odváděného vzduchu činit maximálně 50 % objemu proudění čerstvého vzduchu (objem prostoru V_R x míra výměny vzduchu L_W ). Kromě toho dodržujte místní předpisy.

Upozornění: Vlhký hlavní filtr se při odsávání suchých látek rychleji zanáší. Z tohoto důvodu by se měl hlavní filtr před vysáváním prachu vysušit nebo vyměnit za suchý.

8.5 Vysávání a odsávání mokrých materiálů/kapalin

Vyjměte filtrační nebo odpadní vak!

Doporučení: použijte speciální filtr pro mokré vysávání (NF-CT).

Po dosažení maximální výšky naplnění se vysávání automaticky přeruší.

Po mokrém sání nechte uschnout hlavní filtr!

POZOR

Unikající pěna a kapaliny

▶ Zařízení okamžitě vypněte a vyprázdněte.

8.6 Po skončení práce

▶ Pouze varianty s AutoClean: automaticky nebo manuálně vyčistěte hlavní filtr (viz kapitola 8.2).
▶ Vypněte mobilní vysavač a vytáhněte síťovou zástrčku ze zásuvky.
▶ Naviňte přívodní kabel.
▶ Vyprázdněte nádobu na nečistoty.
▶ Uzavřete sací otvor [1-2] krytkou [1-1].

VAROVÁNÍ

Zdraví škodlivý prach

Poškození dýchacích cest

▶ Dříve než mobilní vysavač i veškeré příslušenství přemístíte ze znečistěné oblasti, důkladně je vyčistěte vysátím a vytřením (zevnitř i zvenku).
Části, které nelze zcela vyčistit, je nutné před přepravou vzduchotěsně uzavřít do plastového pytle.
▶ Používejte respirátor!

Toto zařízení uchovávejte pouze ve vnitřních prostorech.

▶ Mobilní vysavač uložte v suché místnosti tak, aby nemohlo dojít k neoprávněnému použití.

9 Údržba a ošetřování

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem

▶ Před jakýmikoli pracemi údržby a opravami vytáhněte vždy síťovou zástrčku ze zásuvky!
▶ Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

Servis a opravy smí provádět pouze výrobce nebo servisní dílny: nejbližší adresu najdete na: www.festool.com/service

Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.com/service

Poškozené ochranné prvky a díly musejí být odborně opraveny nebo vyměněny kvalifikovaným servisem, pokud není v návodu k použití uvedeno jinak.

Dodržujte následující pokyny:

• Minimálně jednou ročně by měl výrobce nebo instruovaná osoba provést technickou kontrolu ohledně prachu (např. zda není poškozený filtr, kontrolu těsnosti zařízení a funkce kontrolních prvků).
• To, co nelze vyčistit, se musí zlikvidovat. K tomu používejte nepropustné pytle. Dodržujte platné podmínky pro likvidaci!
• Pokud provádí údržbu uživatel, musí zařízení rozebírat, čistit a provádět jeho údržbu tak, pokud je to možné, aniž by přitom vzniklo nebezpečí pro personál provádějící údržbu či jiné osoby. K vhodným bezpečnostním opatřením patří: dekontaminace před rozebíráním, preventivní zajištění místního filtrovaného nuceného odvětrávání tam, kde se zařízení rozebírá, čištění místa údržby a vhodné osobní ochranné pomůcky.

9.1 Výměna hlavního filtru

Upozornění:

Poškození motoru

▶ Nikdy neodsávejte bez namontovaného hlavního filtru, protože se může poškodit motor.
▶ Otevřete uzavírací svorky [2-2] a odeberte horní část [2-1].
▶ Otočte horní část zařízení tak, aby hlavní filtr směřoval nahoru (obrázek[9]).
▶ Překlopte držadlo [9-3] a se jměte d [2-2].
▶ Vyjměte použitý hlavní filtr [9-1] vyměňte ho za nový.
▶ Použitý hlavní filtr zlikvidujte v souladu se zákonnými předpisy.
▶ Nasadte držák [9-2] a položte držadlo [9-3] tak, aby zaskočilo.
▶ Nasad'te horní část [2-1] a zavřete uzavírací spony [2-2].

9.2 Vyprázdnění nádoby na nečistoty

Po sejmutí horní části lze nádobu na nečistoty [2-3] vyprázdnit.

▶ Po vysávání kapalin pravidelně vyčistěte čidla výšky naplnění [10-1] měkkým hadrem a zkontrolujte, zda nejsou poškozená.

10 Příslušenství

Objednací čísla příslušenství a filtrů najdete v katalogu Festool nebo na internetu na „www.fes- tool.com“.

10.1 Moduly

Pro rozšíření mobilního vysavače jsou v rámci programu příslušenství k dispozici následující moduly, které může autorizovaná servisní dílna namontovat na místo pro připojení modulů [1-3]:

• pneumatický modul,
• zásuvkový modul s permanentním přívodem proudu,
• zásuvkový modulse spínací autor pro variantu GB 110 V),
• modul pro energetické a odsávací hnízdo (EAA) pro použití spínací automatiky u EAA.

Další informace k modulům najdete na internetu na „www.festool.com“.

11 Životní prostředí

Přístroj nevyhazujte do domovního odpadu! Přístroj, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte platné národní předpisy.

Pouze EU: Podle Evropské směrnice o odpadních elektrických a elektronických zařízeních a aplikace v národním právu se musí vyřazené elektrické nářadí shromažďovat odděleně a musí se ekologicky recyklovat.

Informace k REACH: www.festool.com/reach

12 ES prohlášení o shodě

Mobilní vysavač Sériové č.

CTM 26 E	495865, 495866, 495870
CTM 26 E AC	498732, 498734, 200443
CTM 36 E	495867, 495868, 495871
CTM 36 E AC	498735, 498736, 498740
CTM 36 E AC-LHS	500862, 500861, 500863, 500865
CTM 36 E LE	495869, 496947
CTM 36 E LE AC	498738
CTM 48 E	498006, 498007
CTM 48 E LE	498008
CTM 48 E AC	498763, 498764
CTM 48 E LE AC	498023
Rok označení CE:
CTM 26 E, CTM 36 E, CTM 36 E LE	2009

Mobilní vysavač Sériové č.

CTM 26 E AC, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS	2010
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC	2011

Prohlašujeme s veškerou odpovědností, že tento výrobek je ve shodě se všemi příslušnými požadavky následujících směrnic, norem nebo normativních dokumentů:

2006/42/ES, 2004/108/ES (do 19. 4. 2016), 2014/30/EU (od 20. 4. 2016), 2011/65/EU, EN 60335-1:2012, EN 60335-2-69:2012, EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997 + oprava 1997+A1:2001+A2:2008, EN 2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Německo

$$ : v. W. 8 c $$

Wolfgang Zondler

Vedoucí výzkumu, vývoje, technické dokumentace 2015-07-20
