KÄYTTÖOHJE CTM 36 LE FESTOOL

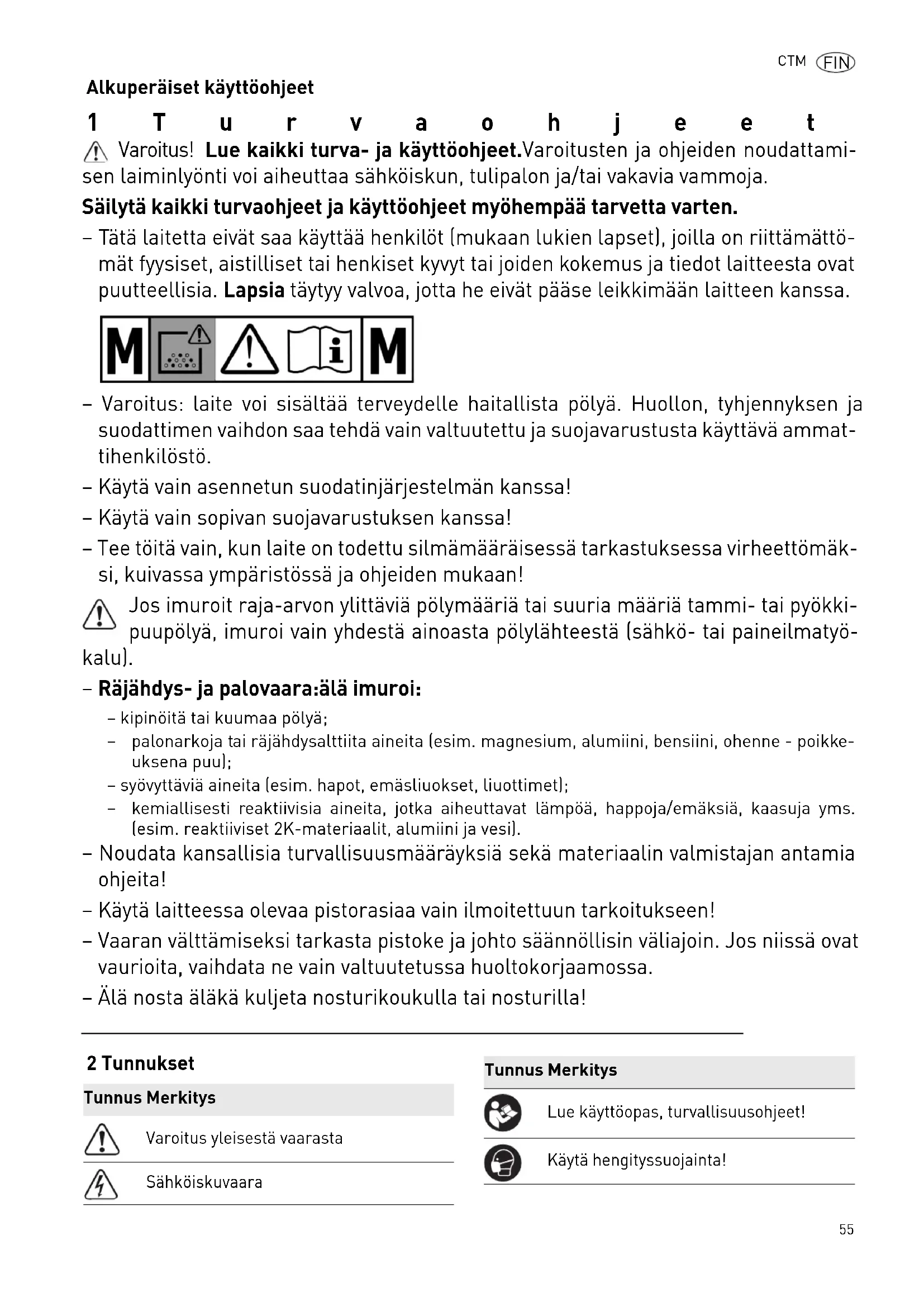

Alkuperäiset käyttöohjeet

1 T u r v a o h j e e t

⚠️ Varoitus! Lue kaikki turva- ja käyttöohjeet. Varoitusten ja ohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvaohjeet ja käyttöohjeet myöhempää tarvetta varten.

- Tätä laitetta eivät saa käyttää henkilöt (mukaan lukien lapset), joilla on riittämättö-mät fyysiset, aistilliset tai henkiset kyvyt tai joiden kokemus ja tiedot laitteesta ovat puutteellisia. Lapsia täytyy valvoa, jotta he eivät pääse leikkimään laitteen kanssa.

M ! i M

• Varoitus: laite voi sisältää terveydelle haitallista pölyä. Huollon, tyhjennyksen ja suodattimen vaihdon saa tehdä vain valtuutettu ja suojavarustusta käyttävä ammat-tihenkilöstö.
• Käytä vain asennetun suodatinjärjestelmän kanssa!
• Käytä vain sopivan suojavarustuksen kanssa!
  – Tee töitä vain, kun laite on todettu silmämääräisessä tarkastuksessa virheettömäksi, kuivassa ympäristössä ja ohjeiden mukaan!

Jos imuroit raja-arvon ylittäviä pölymääriä tai suuria määriä tammi- tai pyökki-puupölyä, imuroi vain yhdestä ainoasta pölylähteestä (sähkö- tai paineilmatyö-kalu).

- Räjähdys- ja palovaara:älä imuroi:

• kipinöitä tai kuumaa pölyä;
• palonarkoja tai räjähdysalttiita aineita (esim. magnesium, alumiini, bensiini, ohenne - poikkeuksena puu);
• syövyttäviä aineita (esim. hapot, emäsliuokset, liuottimet);
• kemiallisesti reaktiivisia aineita, jotka aiheuttavat lämpöä, happoja/emäksiä, kaasuja yms. (esim. reaktiiviset 2K-materiaalit, alumiini ja vesi).

- Noudata kansallisia turvallisuusmääräyksiä sekä materiaalin valmistajan antamia ohjeita!

- Käytä laitteessa olevaa pistorasiaa vain ilmoitettuun tarkoitukseen!

- Vaaran välttämiseksi tarkasta pistoke ja johto säännöllisin väliajoin. Jos niissä ovat vaurioita, vaihdata ne vain valtuutetussa huoltokorjaamossa.

- Älä nosta äläkä kuljeta nosturikoukulla tai nosturilla!

2 Tunnukset

Tunnus Merkitys

Varoitus yleisestä vaarasta

Sähköiskuvaara

Tunnus Merkitys

Lue käyttöopas, turvallisuusohjeet!

Käytä hengityssuojainta!

Tunnus Merkitys

i	Ohje, vihje

Käsittelyohje

Varoitus! Laite voi sisältää terveydelle haitallista pölyä!

Älä hävitä kotitalousjätteiden mukana.

3 Laitteen osat

[1-1]	Sulkutulppa
[1-2]	Imuaukko
[1-3]	Moduulilitäntä (paineilmamoduuli mal-lissa CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] Laitepistorasia

[1-5] Letkutila

[1-6] Kahva

[1-7] SysDoc

[1-8] Automaattinen puhdistus (vain niissä versioissa joissa AutoClean)

[1-9] Letkuhalkaisijan säätö

[1-10] Imutehon säätö

[1-11] Laitekytkin

[1-12] Kiinnityssalpa

[1-13] Likasäiliö

[1-15] Jarru

Mainitut kuvat ovat käyttöoppaan alussa.

4 Tekniset tiedot

Siirrettävät imurit
Tehonotto 350 - 1200 W
Liitäntäarvo laitepistorasiaan maks.	EU	2400 W
	CH, DK	1100 W
	GB 240 V/ 110 V	1800 W/ 500 W
Virtaus (ilma) maks., turbiini 234 m^3/h (3900 l/min)
Alipaine maks., turbiini 24000 Pa
Suodatinpinta 6318 cm^2
Imuletku halk. 27 mm x 3,5 m-AS
Verkkoliitäntäjohdon pituus 7,5 m
Äänenpainetaso EN 60704-2-1 mukaan / Epävarmuus K 71 dB(A) / 3 dB
Kotelointiluokka IP X4
Säiliön tilavuus	CTM 26 E, CTM 26 E AC	26 L
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		36 L
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC		48 L
Mitat P x L x K	CTM 26 E, CTM 26 E AC	630 x 365 x 540 mm
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		630 x 365 x 596 mm
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC		740 x 406 x 1005 mm
Paino	CTM 26 E	13,9 kg
	CTM 26 E AC	14,7 kg
	CTM 36 E, CTM 36 E LE	14,4 kg
CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		15,2 kg
CTM 48 E, CTM 48 E LE		18,8 kg
CTM 48 E AC, CTM 48 E LE AC		19,6 kg

5 Määräystenmukainen käyttö

Märkäkuivaimuri soveltuu

• enintään 0,1 mg/m³ pölymäärien imurointiin pölyluokitusta 'M' vastaavasti, mukaan lukien myös puu- ja maalipöly,
• veden imemiseen,
• raskaaseen ammattikäyttöön, normin IEC/EN 60335-2-69 mukaan.

Koneen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahingoista.

6 Käyttöönotto

VAROITUS

Kielletty jännite tai taajuus!

Onnettomuusvaara

▶ Noudata konekilvessä olevia ohjetietoja.
▶ Huomioi maakohtaiset erikoismääräykset.

6.1 Ensimmäinen käyttöönottokerta

▶ Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] pois.
▶ Ota tarvikeosat pois likasäiliöstä [2-3] ja pakka-uksesta!
▶ Laita suodatin- tai jätepussi likasäiliöön (katso luku 7.7 ja 7.8).
▶ Aseta yläosa [2-1] paikalleen ja sulje kiinnityssalvat [2-2].
Asenna johdon käärintäpidin siirrettävän imurin taustapuolelle (ks. kuva [3]).
▶ Kytke imuletku laitteeseen.

6.2 Päälle-/poiskytkentä

Kytke verkkopistoke suojamaadoitettuun pistorasiaan.

VAROITUS

Loukkaantumisvaara hallitsemattomasti käynnistyvien työkalujen takia

▶ Varmista ennen kytkimen kääntämistä asentoon "AUTO" tai "MAN", että paikalleen liitetty työkalu on kytketty pois toiminnasta.

Kytkin [1-11] toimii päälle-/poiskytkimenä.

Kytkimen asento '0'

Laitepistorasia [1-4] on virraton, siirrettävä imuri on kytketty pois toiminnasta.

Kytkimen asento 'MAN'

Laitepistorasia [1-4] on virtaajohtava, märkäkuivaimuri käynnistyy.

Kytkimen asento 'Auto'

Laitepistorasia [1-4] on virtaajohtava, märkäkuivaimuri käynnistyy, kun paikalleen liitetty työväline kytketään toimintaan.

7 Säädöt

7.1 Letkuhalkaisijan säätö

▶ Säädä letkuhalkaisijan säädin [1-9] kytketylle letkuhalkaisijalle.
① Tämä varmistaa sen, että imuletkun ilmanvirtausnopeus mitataan oikein (ks. luku 7.9).

7.2 Sähkötyökalun kytkentä

VAROITUS

Loukkaantumisvaara

▶ Huomioi laitepistorasian suurin sallittu liitäntäarvo (ks. luku Tekniset tiedot).
▶ Kytke sähkötyökalu pois päältä.

▶ Kytke sähkötyökalu laitepisterasiaan[1-4].

7.3 Paineilmatyökalun kytkentä

VAROITUS

Loukkaantumisvaara

▶ Kytke paineilmatyökalu pois päältä.

Kytkentäautomatiikka paineilmatyökaluissa (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC tai lisätarvikkeissa)

kun paineilmamoduuli moduulikytkentäpaikassa [1-3]

Suositus:

• Syöttöyksikön VE (495886) asennus: paineilma suodatettu ja öljytty
  – IAS-järjestelmän käyttö Festool-paineilmatyöka-lujen IAS-liitäntäkappaleen (454757) kanssa

Edellytys: työkalun käyttöpaine 6 baria!

7.4 Imuvoiman säätö

▶ kiertonupista [1-10].

7.5 Jarrun lukitus

Painamalla mustaa jarruvipua [1-15] estät siirrettävää imuria vierimästä paikaltaan. Nosta sitä varten siirrettävää imuria hieman etupuoleltaan ja paina musta jarruvipu alas, niin että se lukittuu paikalleen. Kun haluat avata lukituksen, paina vihreää vipua [1-14].

7.6 Lämpösulake

Ylikuumentumisen estämiseksi lämpösulake katkaisee märkäkuivaimurin toiminnan ennen kriittisen lämpötilan saavuttamista.

Kytke märkäkuivaimuri pois päältä, anna jäähtyä n. 5 minuutin ajan, kytke sitten taas päälle.
① Jos päällekytkentä ei onnistu: ota yhteys Festool-huoltokorjaamoon.

7.7 Suodatinpussin vaihto

▶ Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] pois.
▶ Ota suodatinpussi pois.
Hävitä käytöstä poistettu suodatinpussi laki-määräysten mukaan.
▶ Puhdista likasäiliö [2-3].

Suodatinpussin asennus [5]

▶ Laita uusi suodatinpussi (SC FIS-CT 26/36/48) paikalleen (kuva [4]). Tärkeää: Paina suodatinpussin muhvi voimakkaasti paikalleen imuaukon liitäntään.
▶ Aseta yläosa [2-1] paikalleen ja sulje kiinnityssalvat[2-2].

① Huolehdi siitä, ettei suodatinpussi jää jumiin ylä- ja alaosan väliin.

7.8 Jätepussin vaihto

Jätepussin poistaminen [6]

▶ Sulje imuaukko [1-2] sulkutulpalla [1-1].
▶ Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] pois.
▶ Sulje jätepussi.
▶ Ota jätepussi pois.
Hävitä käytöstä poistettu jätepussi lakimääräysten mukaan.
▶ Puhdista likasäiliö [2-3].

Jätepussin asentaminen [7]

▶ Laita ja lukitse uusi jätepussi (ENS-CT26/36/48) säiliön liitäntäputkeen.

Tärkeää: Jätepussin sivuaukkojen täytyy olla likasäiliön sisäpuolella. Huolehdi siitä, että salpa lukkiutuu paikalleen.

Käännä jätepussin reunat säiliön laitojen yli.

Huolehdi siitä, että koskettimet [10-2] ovat vapaana.

▶ Aseta yläosa [2-1] paikalleen ja sulje kiinnityssalvat [2-2].

7.9 Virtauksen valvonta

Jos ilmavirran nopeus ilmaletkussa laske 20 m/s nopeutta alemmaksi, silloin laitteesta kuuluu turvalli-suussyistä varoitusääni.

Mahdolliset syyt Korjaus
Imutehon säädin [1-10] asetettu liian matalaan arvoon.	Aseta imutehon säädin suurempaan arvoon (ks. luku 7.4).
Kiertonuppia [1-9] ei ole säädetty kytketyn letku-halkaisijan koolle.	Säädä oikea letkuhalkaisija (ks. luku 7.1).
Imuletku tukkeutunut tai taittunut umpeen. Poista	tukos tai taittuma.
Suodatinpussi täynnä. Laita uusi suodatinpussi pai	kalleen (ks. luku 7.7).
Pääsuodatin likainen. Vaihda pääsuodatin (katso luku 9.1).	VAIN AUTO Clean: Puhdista pääsuodatin (katso luku 8.2).
Valvontaelektroniikan toimintavirhe. Korjauta vika	Festool-huoltokorjaamossa.
Märkäimurointi. Ei aiheuta haittaa toimintaturvalli	suudelle, ei vaadi mitään toimenpiteitä.

8 T y ö s k

8.1 Käsittely

Letkutila: Töiden jälkeen voit ohjata imuletkun aukon [8-3] kautta talteen letkutilaan. Aukon [8-2] kautta voit ohjata sähköjohdon talteen niinikään letkutilaan.

Systainen alusta SysDoc: Alustapinhalle voiyasentaa molempien kiinnittimien [8-1] avulla Systainerin.

8.2 AUTO Clean - pääsuodattimen puhdistus (vain niissä versioissa joissa AutoClean)

Vain jätepussin yhteydessä (täyttää pölyluokituksen 'M'). Ei märkäimuroinnissa!

Automaattinen suodatinpuhdistus

Säädä taajuus kiertonupista [1-8].

Vain CTM 36 E AC- LHS: kytke päälle kiertonupin [1-8] avulla.

Manuaalinen suodattimen puhdistus

Käännä laitekytkin [1-11] tunnuksen AC kohdalle.

Manuaalinen suodattimen täydellinen puhdistus

▶ Pidä kämmenellä tai sulkuluistilla CT-VS (497926) suulakkeen tai imuletkun aukko suljettuna 2 sekunnin ajan.
Käännä laitekytkin [1-11] tunnuksen AC kohdalle.

8.3 Erikoisominaisuudet CTM 36 E AC- LHS

Kun haluat käyttää märkäkuivaimuria yhdessä PLANEXin kanssa:

Käytä taivutusta kestävää imuletkua halk. 36 mm x 3,5 m-AS.
Käytä erityistä imumuhvia PLANEXin kytken-tään.
▶ Aseta sulkuluisti CT-VS imuaukon [1-2] ja imuletkun väliin.
▶ Asenna työkalupidin.
Käytä vain jätepussin kanssa!

8.4 Kuivien aineiden imurointi

HUOMIO

Terveydelle haitallista pölyä

Hengitysteiden loukkaantumisvaara

Käytä terveydelle haitallisten aineiden imurointiin suodatin- tai jätepussia!
Käytä laitetta ainoastaan silloin, kun virtauksen valvonta toimii moitteettomasti.

Huomioi imuroidessasi toiminnassa olevien sähkötyökalujen aikaansaamaa pölyä:

Jos poistoilma ohjataan takaisin työtilaan, tällöin huoneessa täytyy olla riittävän hyvä ilman vaihtuvuus L. Vaadittavien raja-arvojen noudattamiseksi takaisin huoneeseen ohjattu virtaus saa olla korkeintaan 50 % raittiin ilman virtauksesta (huoneen tilavuus V_R x ilman vaihtuvuus L_W ). Noudata tämän lisäksi paikallisia määräyksiä.

Huomio: Kostea pääsuodatin tukkeutuu nopeammin, kun imuroidaan kuivia aineita. Tästä syystä pääsuodatin kannattaa kuivattaa tai korvata kuivalla ennen pölyn imurointia.

8.5 Märkien aineiden / nesteiden imurointi

Ota suodatin- tai jätepussi pois!

Suositus: käytä erityistä märkäsuodatinta (NF-CT). Kun suurin sallittu täyttömäärä saavutetaan, imu-rointi keskeytyy automaattisesti.

Anna märkäimuroinnin jälkeen pääsuodattimen kuivua!

HUOMIO

Laitteesta ulosvuotava vaahto ja nesteet

▶ Katkaise toiminta välittömästi ja tyhjennä laite.

8.6 Töiden jälkeen

▶ Vain AutoClean-varusteisissa versioissa :puhdista pääsuodatin automaattisesti tai manuaalisesti (katso luku 8.2).
▶ Katkaise märkäkuivaimurin toiminta ja vedä verkkopistoke irti pistorasiasta.
▶ Rullaa verkkoliitäntäjohto kelalle.
▶ Tyhjennä likasäiliö.
▶ Sulje imuaukko [1-2] sulkutulpalla [1-1].

VAROITUS

Terveydelle haitallista pölyä Hengitysteiden loukkaantumisvaara

▶ Puhdista siirrettävä imuri ja sen kaikki tarvikkeet täydellisesti imuroimalla ja pyyhkimällä (sisältä ja ulkoa), ennen kuin kuljetat sen pois likaiselta alueelta.
▶ Osat, joita ei pystytä puhdistamaan täydellisesti, täytyy sulkea kuljetusta varten ilmitiiviisti muovisäkkiin.
▶ Käytä hengityssuojainta!

Säilytä tätä laitetta vain sisätiloissa.

▶ Laita märkäkuivaimuri talteen kuivaan säilytystilaan, jossa se on suojassa luvattomalta käytöltä.

9 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

▶ Irrota sähköpistoke aina pistorasiasta, ennen kuin alat tehdä koneeseen kohdistuvia huolto- ja puhdistustöitä!
▶ Kaikki huolto- ja korjaustyöt, jotka vaativat moottorin suojuksen avaamista, on suoritettava valtuutetussa asiakaspalvelukorjaamossa.

Huolto ja korjaus vain valmistajan tehtaalla tai huoltokorjaamoissa: katso sinua lähinnä oleva osoite kohdasta: www.festool.com/service

Käytä vain alkuperäisiä Festool-va-raosia! Tilausnumero kohdassa: www.festool.com/service

Vaurioituneet varolaitteet ja osat täytyy korjauttaa tai vaihdattaa valtuutetussa

ammattikorjaamossa, mikäli käyttöohjeissa ei ole muutoin mainittu.

Noudata seuraavia ohjeita:

• Vähintään kerran vuodessa valmistajan tai ammattihenkilön täytyy tehdä laitteelle pölytekninen tarkastus (esim. ettei suodattimessa ole vauriota, laite on tiivis ja säätölaitteet toimivat kunnolla).
• Jos puhdistus ei ole mahdollista, silloin kyseinen osa täytyy hävittää. Käytä siihen täysin tiiviitä pusseja. Noudata voimassaolevia jätehuoltomääräyksiä!
• Käyttäjän itse tekemissä huoltotöissä laite tulee purkaa, puhdistaa ja huoltaa aiheuttamatta vaaraa huoltohenkilökunnalle tai muille ihmisille. Asiaankuuluviin varotoimenpiteisiin kuuluvat myrkkyjen hävittäminen ennen laitteen purkamista, laitteen purkamispaikan suodatetun pakkotoimisen ilmanvaihdon varmistaminen, huoltopisteen puhdistus ja asiaankuuluvat henkilökohtaiset suojavarusteet.

9.1 Pääsuodattimen vaihto

HUMAUTUS

Moottorin vaurioitumisvaara

• Älä missään tapauksessa imuroi ilman paikallaan olevaa pääsuodatinta, koska muuten moottori voi vaurioitua.
  ▶ Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] pois.
  Käännä laitteen yläosa ylösalaisin, niin että pääsuodatin osoittaa ylöspäin (kuva[9]).
  Käännä vipu [9-3] ylös ja ota pidin [9-2] pois.
  ▶ Ota käytetty pääsuodatin [9-1] pois ja korvaa uudella.
  Hävitä käytöstä poistettu pääsuodatin lakimääräysten mukaan.
  ▶ Laita pidin [9-2] paikalleen ja käännä vipu [9-3] alas, niin että se lukittuu.

▶ Aseta yläosa [2-1] paikalleen ja sulje kiinnityssalvat [2-2].

9.2 Likasäiliön tyhjennys

Yläosan irrottamisen jälkeen likasäiliö [2-3] voidaan tyhjentää.

▶ Puhdista nesteiden imuroinnin jälkeen säännöllisesti täyttötason ilmaisimet [10-1] pehmeällä liinalla ja tarkasta ne vaurioiden varalta.

10 Tarvikkeet

Tarvikkeiden ja suodattimen tilausnumerot voit katsoa Festool-tuoteluettelosta tai Internet-osoitteesta "www.festool.com".

10.1 Moduulit

Siirrettävän imurin käyttömahdollisuuksien laajentamiseksi tarvikeohjelmaan kuuluu seuraavia moduuleita, jotka on mahdollista asennuttaa [1-3] moduuliliitäntään valtuutetussa huoltokorjaamossa:

• Paineilmamoduuli
• Jatkuvalla virransyötöllä varustettu pistorasia-moduuli
• Kytkentäautomatiikalla varustettu pistorasiamoduuli (ei versiolle GB 110 V)
• Moduuli energia-/imuamppelille (EAA) kytkentä-automatiikan käyttämiseksi EAA:sta.

Moduuleihn liittyviä lisätietoja saat Internet-osoitteesta "www.festool.com".

11 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon! Toimita koneet, tarvikkeet ja pakkaukset ympäristöä säästävään kierrätyspisteeseen. Noudata voimassaolevia kansallisia määräyksiä.

Vain EU: Eurooppalaisen sähkö- ja elektroniikkalaiteromua koskevan direktiivin ja sitä vastaavan maakohtaisen lainsäädännön mukaisesti käytöstä poistetut sähkötyökalut täytyy kerätä erilleen ja toimittaa ympäristöä säästävään kierrätykseen.

REACH:iin liittyvät tiedot: www.festool.com/reach

12 EU-vaatimustenmukaisuusvakuutus

Siirrettävä imuri Sarjanumero

CTM 26 E 495865, 495866, 495870

CTM 26 E AC 498732, 498734, 200443

CTM 36 E 495867, 495868, 495871

Siirrettävä imuri Sarjanumero

CTM 36 E AC-LHS 500862, 500861, 500863,500865
CTM 36 E LE 495869, 496947
CTM 36 E LE AC 498738
CTM 48 E 498006, 498007
CTM 48 E LE 498008
CTM 48 E AC 498763, 498764
CTM 48 E LE AC 498023
CE-hyväksyntämerkinnän vuosi:
CTM 26 E, CTM 36 E,CTM 36 E LE	2009
CTM 26 E AC, CTM 36 EAC, CTM 36 E LE AC,CTM 36 E AC-LHS	2010
CTM 48 E, CTM 48 E LE,CTM 48 E AC, CTM 48 ELE AC	2011

Täten vakuutamme vastaavamme siitä, että tämä tuote on seuraavien direktiivien, normien tai normi-asiakirjojen asiaankuuluvien vaatimusten mukainen:

2006/42/EY, 2004/108/EY (19.04.2016 asti), 2014/30/EU (alkaen 20.04.2016), 2011/65/EU, EN 60335-1:2012, EN 60335-2-69:2012, EN 55014-1:2006+A1:2009+A2:2011, EN 2:1997+korjaus 1997+A1:2001+A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Germany

:v.W.8C

Wolfgang Zondler

Tutkimus- ja tuotekehitysosaston sekä teknisen dokumentoinnin johtaja 2015-07-20

Original brugsanvisning
