РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CTM 36 LE FESTOOL

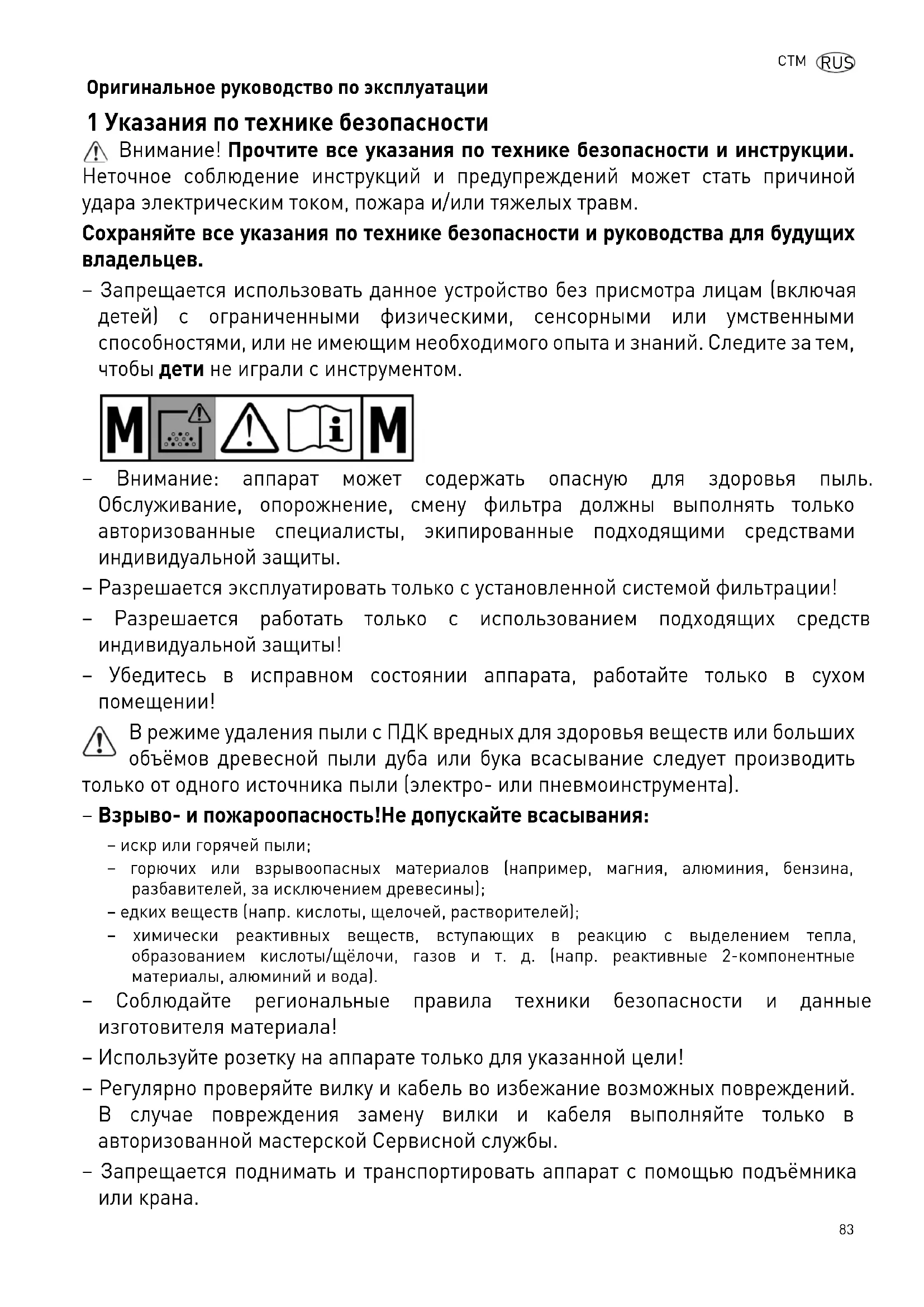

Оригинальное руководство по эксплуатации

1 Указания по технике безопасности

⚠️ Внимание! Прочтите все указания по технике безопасности и инструкции. Неточное соблюдение инструкций и предупреждений может стать причиной удара электрическим током, пожара и/или тяжелых травм.

Сохраняйте все указания по технике безопасности и руководства для будущих владельцев.

- Запрещается использовать данное устройство без присмотра лицам (включая детей) с ограниченными физическими, сенсорными или умственными способностями, или не имеющим необходимого опыта и знаний. Следите за тем, чтобы дети не играли с инструментом.

M ! i M

• Внимание: аппарат может содержать опасную для здоровья пыль. Обслуживание, опорожнение, смену фильтра должны выполнять только авторизованные специалисты, экипированные подходящими средствами индивидуальной защиты.
  – Разрешается эксплуатировать только с установленной системой фильтрации!
• Разрешается работать только с использованием подходящих средств индивидуальной защиты!
  – Убедитесь в исправном состоянии аппарата, работайте только в сухом помещении!

В режиме удаления пыли с ПДК вредных для здоровья веществ или больших объёмов древесной пыли дуба или бука всасывание следует производить только от одного источника пыли (электро- или пневмоинструмента).

– Взрыво- и пожароопасность! Не допускайте всасывания:

• искр или горячей пыли;
  – горючих или взрывоопасных материалов (например, магния, алюминия, бензина, разбавителей, за исключением древесины);
  – едких веществ (напр. кислоты, щелочей, растворителей);
  – химически реактивных веществ, вступающих в реакцию с выделением тепла, образованием кислоты/щёлочи, газов и т. д. (напр. реактивные 2-компонентные материалы, алюминий и вода).

• Соблюдайте региональные правила техники безопасности и данные изготовителя материала!
  – Используйте розетку на аппарате только для указанной цели!
  – Регулярно проверяйте вилку и кабель во избежание возможных повреждений. В случае повреждения замену вилки и кабеля выполняйте только в авторизованной мастерской Сервисной службы.

• Запрещается поднимать и транспортировать аппарат с помощью подъёмника или крана.

2 C H M B O

СимволЗначение

Предупреждение об общей опасности

Предупреждение об ударе током

Прочтите руководство по эксплуатации и указания по технике безопасности!

TR066

Используйте респиратор!

Инструкция, рекомендация

Инструкция по использованию

Внимание! Данный аппарат может содержать опасную для здоровья пыль!

Не выбрасывать вместе с бытовыми отходами!

ЛЫЗСОСТ

[1-1] Пробка

[1-2] Всасывающее отверстие

[1-3] Гнездо для установки модулей (пневматический модуль на СТМ 36 E LE, СТМ 36 E LE AC, СТМ 48 E LE, СТМ 48 E LE AC)

[1-4] Штепсельный разъём аппарата

[1-5] Отсек для хранения шланга

[1-6] Рукоятка

[1-7] SysDoc

[1-8] Автоматическая очистка (только модели с AutoClean)

[1-9] Регулятор диаметра всасывающего шланга

[1-10] Регулятор интенсивности всасывания

[1-11] Выключатель

[1-12] Зажимная скоба

[1-13] Резервуар для грязи

[1-15] Тормоз

Иллюстрации находятся в начале руководства по эксплуатации.

4 Технические данные

Пылеудаляющие аппараты

Потребляемая мощность 350 - 1200 Вт
Макс. допустимая мощностьподключаемого инструмента:	ЕСЧехия, ДанияВеликобритания 240 В/110 В	2400 Вт1100 Вт1800 Вт/500 Вт ^3/_4 (3900 л/мин)
Макс. объёмный расход (воздуха), турбина 234 м
Макс. разрежение, турбина 24000 Па
Площадь фильтроэлемента 6318 см		2
Всасывающий шланг D 27 мм x 3,5 м AS
Длина сетевого кабеля 7,5 м
Уровень звукового давления согласно EN 60704-2-1 / Погрешность К		71 дБ(А) / 3 дБ
Вид защиты IP X4
Объём резервуара	CTM 26 E, CTM 26 E AC	26 L
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		36 L
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC		48 L
Размеры ДхШхВ	CTM 26 E, CTM 26 E AC	630 x 365 x 540 mm
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		630 x 365 x 596 mm
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC		740 x 406 x 1005 mm
Масса	CTM 26 E	13,9 kg

Пылеудаляющие аппараты

	CTM 26 E AC	14,7 kg
	CTM 36 E, CTM 36 E LE	14,4 kg
	CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS	15,2 kg
	CTM 48 E, CTM 48 E LE	18,8 kg
	CTM 48 E AC, CTM 48 E LE AC	19,6 kg

5 Применение по назначению

Пылеудаляющий аппарат предназначен

• для удаления пыли до 0,1 мг/м включая древесную пыль и пыль, образующуюся при обработке лака
• для всасывания воды,
  – для повышенных нагрузок в промышленном производстве, согласно IEC/EN 60335-2-69.

Ответственность за использование не по назначению несёт пользователь.

Инструмент сконструирован для профессионального применения.

6 Начало работы

Предупреждение

Недопустимое напряжение или частота! Опасность несчастного случая

▶ Соблюдайте параметры на заводской табличке.
▶ Учитывайте национальные особенности.

6.1 Первый ввод в эксплуатацию

[2-2]Разблокируйте зажимные скобы и снимите верхнюю часть аппарата [2-1].
▶ Извлеките оснастку из резервуара для грязи [2-3] и из упаковки!
Вставьте мешок-пылесборник или мешок для утилизации в резервуар для грязи (см. главу 7.7 и 7.8).
Установите верхнюю часть [2-1] на место и зафиксируйте зажимные скобы [2-2].
Установите бухту для кабеля на задней стороне пылеудаляющего аппарата (см. рис. [3]).
▶ Подсоедините к аппарату всасывающий шланг.

6.2 Включение/выключение

▶ Вставьте вилку в розетку с заземлением.

Предупреждение

^3 класса 'M', Опасность травмирования по причине неконтролируемого включения инструмента

▶ Прежде чем повернуть переключатель в положение "AUTO" или "MAN", убедитесь в том, что подсоединённый инструмент выключен.

Переключатель [1-11] служит выключателем.

Положение переключателя '0'

Штепсельный разъём аппарата [1-4] обесточен, пылеудаляющий аппарат выключен.

Положение переключателя 'MAN'

Штепсельный разъём аппарата [1-4] находится под напряжением, пылеудаляющий аппарат включается.

Положение переключателя 'Auto'

Штепсельный разъём аппарата [1-4] находится под напряжением, пылеудаляющий аппарат включается при включении подсоединённого инструмента.

7 H a c T p o

7.1 Регулировка диаметра шланга

Установите регулятор диаметра всасывающего шланга [1-9] в соответствии с диаметром подсоединённого шланга.

① Это гарантирует правильность измерения скорости воздушного потока во всасывающем шланге (см. главу 7.9).

7.2 Подсоединение электроинструмента

Предупреждение

Опасность травмирования

▶ Соблюдайте указания в отношении макс. допустимой мощности подключаемого инструмента (см. главу «Технические данные»).
▶ Выключите электроинструмент.

▶ Подсоедините электроинструмент к штепсельному разъёму аппарата [1-4].

7.3 Подсоединение пневмоинструмента

Предупреждение

Опасность травмирования

▶ Выключите пневмоинструмент.

Устройство автоматического включения при работе с пневмоинструментами (СТМ 36 Е LE, СТМ 36 Е LE AC, СТМ 48 Е LE, СТМ 48 Е LE AC или оснастка)

с пневматическим модулем в гнезде для установки модулей [1-3]

Рекомендация:

• Установка блока подготовки воздуха VE (495886): отфильтрованный сжатый воздух с подачей масла
  – использование системы IAS с соединительным элементом IAS (454757) для пневматических инструментов Festool

Обязательное условие: рабочее давление инструмента 6 бар!

7.4 Регулировка интенсивности всасывания

▶ с помощью винта-барашка [1-10].

7.5 Установка тормоза

При затянутом рычаге тормозного механизма чёрного цвета [1-15] предотвращается откатывание пылеудаляющего аппарата. Для этого необходимо приподнять переднюю часть аппарата и надавить на рычаг вниз до фиксации. Для отпускания тормоза нажмите на рычаг зелёного цвета [1-14].

7.6 Защита от перегрева

Защита от перегрева отключает пылеудаляющий аппарат до достижения критической температуры.

▶ Выключите пылеудаляющий аппарат, дайте ему остыть в течение прим. 5 минут, подключите.
① Аппарат не включается: обратитесь в мастерскую Сервисной службы Festool.

7.7 Замена мешка-пылесборника (SC FIS-CT 26/36/48)

Извлечение мешка-пылесборника [4]

▶ [2-2]Разблокируйте зажимные скобы и снимите верхнюю часть аппарата [2-1].
▶ Извлеките мешок-пылесборник.
▶ Утилизируйте использованный мешокпылесборник в соответствии с законодательными предписаниями.
▶ Очистите резервуар для грязи [2-3].

Установка мешка-пылесборника [5]

▶ Вставьте новый мешок-пылесборник (SC FIS-CT 26/36/48) (рис. [4]). Важно: горловину мешка-пылесборника плотно насадите на впускной штуцер.
▶ Установите верхнюю часть [2-1] на место и зафиксируйте зажимные скобы [2-2].
① Следите за тем, чтобы мешок-пылесборник не оказался зажатым между верхней и нижней частями.

7.8 Замена мешка для утилизации

Извлечение мешка для утилизации [6]

▶ Закройте всасывающее отверстие [1-2] пробкой [1-1].
▶ [2-2]Разблокируйте зажимные скобы и снимите верхнюю часть аппарата [2-1].
▶ Закройте мешок для утилизации.
▶ Извлеките мешок для утилизации.
▶ Утилизируйте использованный мешок для утилизации в соответствии с законодательными предписаниями.
▶ Очистите резервуар для грязи [2-3].

Установка мешка для утилизации [7]

▶ Вставьте новый мешок для утилизации (ENS-CT26/36/48) во впускной штуцер резервуара и зафиксируйте его.
Важно: боковые отверстия мешка для утилизации должны находиться внутри резервуара для грязи. Убедитесь в фиксации ригеля.
Разместите мешок для утилизации на кромках грязесборника.

Убедитесь в наличии свободного доступа [10-2] к контактам.

▶ Установите верхнюю часть [2-1] на место и зафиксируйте зажимные скобы [2-2].

7.9 Контроль объёмного расхода

Если скорость воздушного потока во всасывающем шланге снижается до отметки менее 20 м/с, по соображениям безопасности включается звуковой предупреждающий сигнал.

Возможные причины Способ устранения
Регулятор интенсивности всасывания [1-10] установлен на слишком низкое значение.	Установите регулятор интенсивности всасывания на более высокое значение (см. главу 7.4).
Винт-барашек [1-9] не соответствует диаметру подключённого шланга.	Правильно отрегулируйте диаметр шланга (см. главу 7.1).
Засорение или перегиб всасывающего шланга.	Устраните засорение или перегиб.
Мешок-пылесборник полный. Установите новый	мешок-пылесборник (см. главу 7.7).
Загрязнён основной фильтр. Замена основного	фильтра (см. главу 9.1).ТОЛЬКО AUTOClean: очистите основной фильтр (см. главу 8.2).
Сбой в работе контрольного электронного оборудования.	Обратитесь в мастерскую Сервисной службы Festool.
Мокрое всасывание. Эксплуатационная надёжность не снижена,вмешательство не требуется.

8 Выполнение работ

8.1 Управление

Отсек для хранения шланга: по окончании работы всасывающий шланг можно протянуть через отверстие [8-3] и сложить в отсеке для хранения шланга. Через отверстие [8-2] можно протянуть сетевой кабель и также разместить его в отсеке для хранения шланга.

Держатель систейнера SysDoc: на поверхности держателя при помощи двух задвижек [8-1] можно закрепить систейнер.

8.2 Очистка основного фильтра

AUTOClean(только модели с AutoClean)

Только при использовании мешка для утилизации (класс пыли 'M'). Не для мокрого всасывания!

Система автоматической очистки

Установите частоту с помощью винта-барашка [1-8].

Только СТМ для 36 E AC- LHS: включается поворотной кнопкой [1-8].

Ручная очистка

Установите переключатель [1-11] на символ АС.

Полная очистка вручную

Закройте ладонью или затвором CT-VS (497926) на 2 секунды отверстия сопла или всасывающего шланга.
▶ Установите переключатель [1-11] на символ АС.

8.3 Особенности CTM 36 E AC- LHS

Для использования пылеудаляющего аппарата в комбинации с PLANEX:

▶ Используйте входящий в комплект поставки всасывающий шланг D 36 мм x 3,5 м AS.
▶ Используйте специальную всасывающую муфту для подключения PLANEX.
▶ Установите затвор CT-VS между всасывающим отверстием [1-2] и шлангом
▶ Установите держатель инструментов.
▶ Разрешается использовать только с мешком для утилизации!

8.4 Сбор сухих материалов

Осторожно

Опасная для здоровья пыль

Повреждение дыхательных путей

▶ При сборе опасных для здоровья материалов используйте мешок-пылесборник или мешок для утилизации!
- Используйте аппарат только с действующим надлежащим образом контролем объёмного расхода.

Соблюдайте следующие правила при сборе пыли, образующейся в результате работы электроинструмента:

Если отработанный воздух отводится обратно в помещение, в нём должна быть обеспечена достаточная интенсивность воздухообмена L. Для соблюдения необходимых предельных значений обратный объёмный расход должен составлять не более 50 % от объёмного расхода приточного воздуха (объём помещения V R x интенсивность воздухообмена L W ). Необходимо также соблюдать региональные предписания.

Обратите внимание: при всасывании сухих материалов влажный основной фильтр забивается быстрее. Поэтому перед сбором пыли его необходимо просушить или заменить сухим.

8.5 Всасывание мокрых материалов/жидкостей

Удалите из аппарата мешок-пылесборник или мешок для утилизации!

Рекомендация: используйте специальный фильтр для влажной уборки (NF-CT).

При достижении максимального уровня заполнения всасывание автоматически прекращается.

После мокрого всасывания просушите фильтрующий элемент!

Осторожно

Выступающая пена и жидкости

▶ Немедленно выключите и опорожните аппарата.

8.6 По окончании работы

▶ Только модели с AutoClean: очистите фильтрующий элемент автоматически или вручную (см. главу 8.2).
▶ Выключите пылеудаляющий аппарат и выньте вилку из розетки.
▶ Смотайте сетевой кабель.
▶ Опорожните резервуар для грязи.
▶ Закройте всасывающее отверстие [1-2] пробкой [1-1].

Предупреждение

Опасная для здоровья пыль

Повреждение дыхательных путей

Произведите полную чистку пылеудаляющего аппарата и всей оснастки пылесосом и влажной тряпкой (внутри и снаружи), прежде чем выносить его из загрязнённой зоны.
▶ Детали, не поддающиеся полной очистке, перед транспортировкой необходимо упаковать в герметичный пластиковый пакет.
▶ Используйте респиратор!

Храните данный аппарат только внутри помещений.

Поставьте пылеудаляющий аппарат в сухом помещении, примите меры для предупреждения использования без разрешения.

9 0 6 с л у ж

Предупреждение

Опасность травмирования, удар током

▶ Перед началом любых работ на машинке вынимайте вилку из розетки!
▶ Все работы по обслуживанию и ремонту, которые требует открывания корпуса двигателя, могут выполняться только авторизованной мастерской сервисной службы.

Сервисное обслуживание и ремонт только через фирму-изготовителя или в наших сервисных мастерских: адрес ближайшей мастерской см. на www.festool.com/service

Используйте только оригинальные запасные части Festool! № для заказа на: www.festool.com/service По поводу надлежащего ремонта или замены повреждённых защитных

устройств и деталей следует обращаться в аттестованную мастерскую, если руководством по эксплуатации не предписано иное.

Соблюдайте следующие указания:

• Не реже одного раза в год изготовитель или лицо, прошедшее соответствующий инструктаж, должны проводить технический контроль с целью выявления нарушения защиты от пыли (например, проверку целостности фильтра, герметичности аппарата и исправности действия контрольного оборудования).
• То, что невозможно очистить, подлежит утилизации. Используйте для этого герметичные пакеты. Соблюдайте действующие правила утилизации отходов!
• Для обслуживания самим пользователем аппарат следует разобрать, очистить и выполнить необходимые работы, не вызывая угрозы для здоровья обслуживающего персонала или других лиц. Подходящими мерами предосторожности являются дезинфекция аппарата перед разборкой, принудительная вытяжная вентиляция в помещении, где осуществляется разборка,

очистка зоны проведения технических работ и использование подходящих средств индивидуальной защиты.

9.1 Замена основного фильтра

Указание:

Повреждение электродвигателя

▶Никогда не собирайте пыль без основного фильтра, так как это может привести к повреждению двигателя.
▶ [2-2]Разблокируйте зажимные скобы и снимите верхнюю часть аппарата [2-1].
▶ Поверните верхнюю часть аппарата так, чтобы основной фильтр был направлен вверх (рис.[9]).
▶ Перекиньте рычаг и [9-3] снимите [9-2] держатель.
▶ Извлеките использованный основной фильтр [9-1] и замените его новым.
▶ Утилизируйте использованный основной фильтр в соответствии с законодательными предписаниями.
▶ Вставьте держатель и [9-2] перекиньте рычаг до [9-3] его фиксации.
▶ Установите верхнюю часть [2-1] на место и зафиксируйте зажимные скобы [2-2].

9.2 Опорожнение резервуара для грязи

После снятия верхней части можно опорожнить резервуар для грязи [2-3].

▶ После сбора жидкостей регулярно очищайте мягкой тканью датчики уровня [10-1] и проверяйте их на наличие повреждений.

10 Оснастка

Номера для заказа оснастки и фильтров можно найти в Каталоге Festool или в Интернете на сайте "www.festool.com".

10.1 Модули

Для расширения возможностей пылеудаляющего аппарата программа дополнительной оснастки предусматривает следующие модули, которые можно подсоединить к гнезду для установки модулей, [1-3] в аттестованной мастерской Сервисной службы:

– пневматический модуль,
- модуль штепсельных розеток с постоянной подачей тока,

- модуль штепсельных розеток с устройством автоматического включения (не

устанавливается на модель GB 110 V),

- модуль для блока энергоснабжения (ЕАА) для использования устройства автоматического включения на ЕАА.

Подробную информацию о модулях см. в Интернете на сайте www.festool.com.

11 Опасность для окружающей среды

Не выбрасывайте инструмент вместе с бытовыми отходами!

Обеспечьте экологически безопасную утилизацию инструментов, оснастки и упаковки.

Соблюдайте действующие национальные предписания!

Только для стран ЕС: согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизироваться раздельно и направляться на экологически безопасную переработку.

Информация по директиве REACh:

www.festool.com/reach

12 Декларация соответствия ЕС

Пылеудаляющий аппарат	Серийный No
CTM 26 E 495865, 495866, 495870
CTM 26 E AC 498732, 498734, 200443
CTM 36 E 495867, 495868, 495871
CTM 36 E AC 498735, 498736, 498740
CTM 36 E AC-LHS 500862, 500861, 500863, 500865
CTM 36 E LE 495869, 496947
CTM 36 E LE AC 498738
CTM 48 E 498006, 498007
CTM 48 E LE 498008
CTM 48 E AC	498763, 498764
CTM 48 E LE AC 498023
Год маркировки CE:
CTM 26 E, CTM 36 E, CTM 36 E LE	2009
CTM 26 E AC, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS	2010

Пылеудаляющий аппарат Серийный №

CTM 48 E, CTM 48 E LE, 2011 CTM 48 E AC, CTM 48 E LE AC

Дата производства - см. этикетку инструмент

Мы со всей ответственностью заявляем, что данная продукция соответствует всем применимым требованиям следующих стандартов и нормативных документов:

2006/42/EG, 2004/108/EG (до 19.04.2016), 2014/30/EU (начиная с 20.04.2016), 2011/65/EU, EN 60335-1:2012, EN 60335-2-69:2012, EN 55014-1:2006+A1:2009+A2:2011, EN

2:1997+поправка 1997+A1:2001+A2:2008, EN 61000-3- 2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Германия

:v.W.8c

Wolfgang Zondler

Руководитель отдела исследований и разработок, технической документации 2015-07-20

55014-
