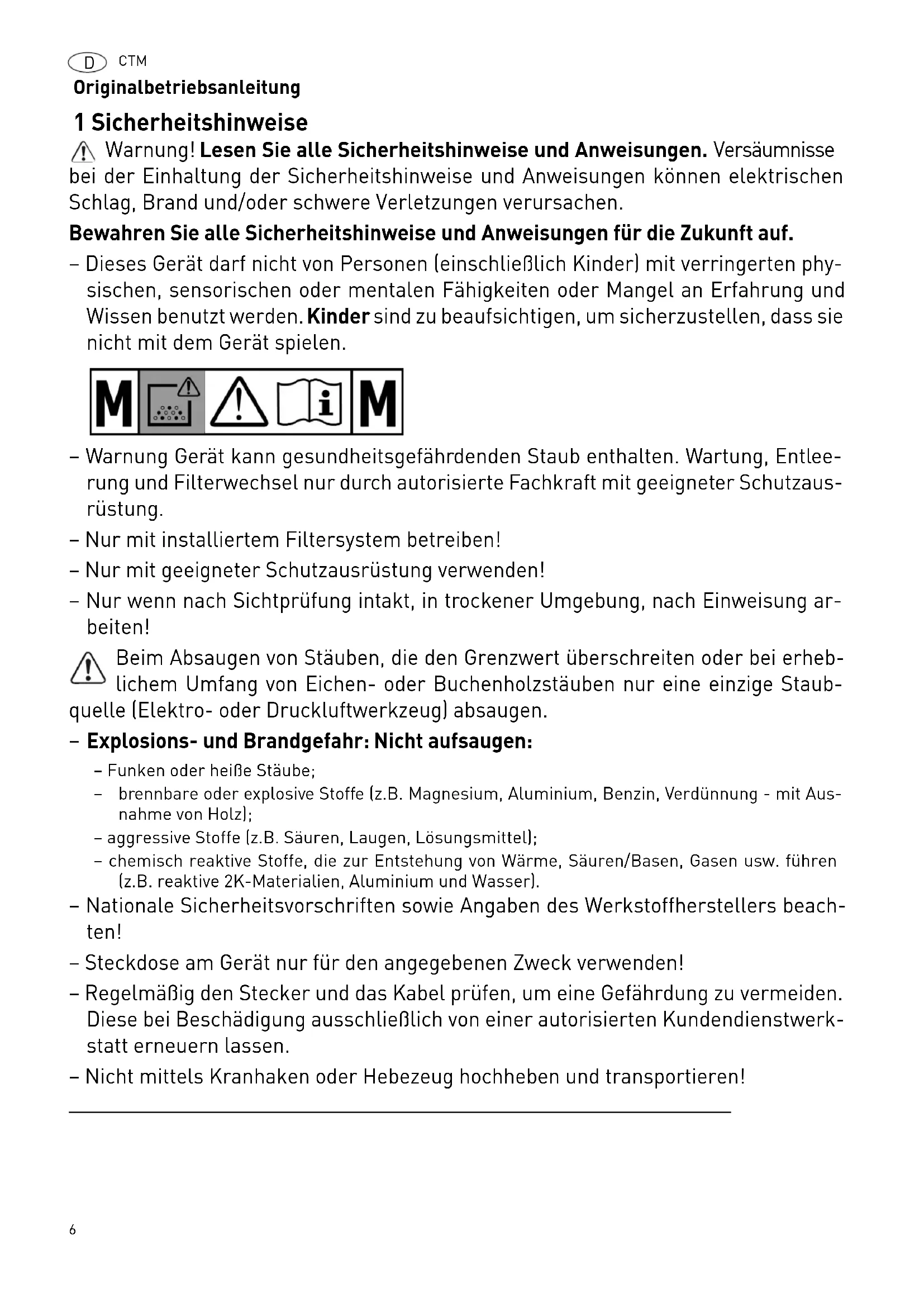

Originalbetriebsanleitung 1 Sicherheitshinweise Warnung! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. – Dieses Gerät darf nicht von Personen (einschließlich Kinder) mit verringerten phy- sischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen. – Warnung Gerät kann gesundheitsgefährdenden Staub enthalten. Wartung, Entlee- rung und Filterwechsel nur durch autorisierte Fachkraft mit geeigneter Schutzaus- rüstung. – Nur mit installiertem Filtersystem betreiben! – Nur mit geeigneter Schutzausrüstung verwenden! – Nur wenn nach Sichtprüfung intakt, in trockener Umgebung, nach Einweisung ar- beiten! Beim Absaugen von Stäuben, die den Grenzwert überschreiten oder bei erheb- lichem Umfang von Eichen- oder Buchenholzstäuben nur eine einzige Staub- quelle (Elektro- oder Druckluftwerkzeug) absaugen.

Explosions- und Brandgefahr: Nicht aufsaugen: – Funken oder heiße Stäube; – brennbare oder explosive Stoffe (z.B. Magnesium, Aluminium, Benzin, Verdünnung - mit Aus- nahme von Holz); – aggressive Stoffe (z.B. Säuren, Laugen, Lösungsmittel); – chemisch reaktive Stoffe, die zur Entstehung von Wärme, Säuren/Basen, Gasen usw. führen (z.B. reaktive 2K-Materialien, Aluminium und Wasser). – Nationale Sicherheitsvorschriften sowie Angaben des Werkstoffherstellers beach- ten! – Steckdose am Gerät nur für den angegebenen Zweck verwenden! – Regelmäßig den Stecker und das Kabel prüfen, um eine Gefährdung zu vermeiden. Diese bei Beschädigung ausschließlich von einer autorisierten Kundendienstwerk- statt erneuern lassen. – Nicht mittels Kranhaken oder Hebezeug hochheben und transportieren!CTM

2Symbole 3Geräteelemente Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung. 4 Technische Daten Symbol Bedeutung Warnung vor allgemeiner Gefahr Warnung vor Stromschlag Betriebsanleitung, Sicherheitshinweise lesen! Atemschutz tragen! Tipp, Hinweis Handlungsanweisung Warnung! Das Gerät kann gesundheits- gefährdenden Staub enthalten! Nicht in den Hausmüll geben. [1-1] Verschlussstopfen [1-2] Ansaugöffnung [1-3] Modulsteckplatz (Druckluftmodul bei CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC) [1-4] Gerätesteckdose [1-5] Schlauchdepot [1-6] Handgriff [1-7] SysDoc [1-8] Automatische Abreinigung (nur Varianten mit AutoClean) [1-9] Schlauchdurchmesser-Einstellung [1-10] Saugkraftregulierung [1-11] Geräteschalter [1-12] Verschlussklammer [1-13] Schmutzbehälter [1-15] Bremse Absaugmobile Leistungsaufnahme 350 - 1200 W Anschlusswert an Gerätesteckdose max.

CH, DK GB 240 V/ 110 V 2400 W 1100 W 1800 W/ 500 W Volumenstrom (Luft) max., Turbine 234 m³/h (3900 l/min) Unterdruck max., Turbine 24000 Pa Filteroberfläche 6318 cm² Saugschlauch D 27 mm x 3,5 m-AS Länge der Netzanschlussleitung 7,5 m Schalldruckpegel nach EN 60704-2-1/ Unsicherheit K 71 dB(A)/ 3 dB Schutzart IP X4 Behälterinhalt

5 Bestimmungsgemäße Verwen- dung Absaugmobil geeignet zum – Auf- und Absaugen von Stäuben bis 0,1 mg/m³ entsprechend der Staubklasse ’M’ darunter auch Holz- und Lackstäube, – Aufsaugen von Wasser, – für erhöhte Beanspruchung bei gewerblicher Nutzung, gemäß IEC/EN 60335-2-69. Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer. 6 Inbetriebnahme

6.1 Erste Inbetriebnahme

Verschlussklammern öffnen [2-2] und Gerä- teoberteil [2-1] abnehmen.

Entnehmen Sie die Zubehörteile aus dem Schmutzbehälter [2-3] und der Verpackung!

Legen Sie einen Filter- oder Entsorgungssack in den Schmutzbehälter ein (siehe Kapitel 7.7 und 7.8).

Setzen Sie das Oberteil [2-1] auf und schließen Sie die Verschlussklammern [2-2]

Montieren Sie die Kabelaufwicklung an der Rückseite des Absaugmobils (siehe Bild [3]

Schließen Sie den Saugschlauch an das Gerät an.

6.2 Ein-/Ausschalten

Netzstecker in eine schutzgeerdete Steckdose stecken. Der Schalter [1-11] dient als Ein-/Ausschalter. Schalterstellung ’0’ Gerätesteckdose [1-4] ist stromlos, Absaugmobil ist ausgeschaltet. Schalterstellung ’MAN’ Gerätesteckdose [1-4] ist stromführend, Absaug- mobil läuft an. Schalterstellung ’Auto’ Gerätesteckdose [1-4] ist stromführend, Absaug- mobil startet beim Einschalten des angeschlosse- nen Werkzeuges. 7 Einstellungen

7.1 Schlauchdurchmesser einstellen

Stellen Sie die Schlauchdurchmesser-Einstel- lung [1-9] auf den angeschlossenen Schlauch- durchmesser ein.

Dies stellt sicher, dass die Luftgeschwindigkeit im Absaugschlauch korrekt gemessen wird (siehe Kapitel 7.9).

7.2 Elektrowerkzeug anschließen

Elektrowerkzeug an Gerätesteckdose [1-4] an- schließen. CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS 15,2 kg

CTM 48 E, CTM 48 E LE

18,8 kg CTM 48 E AC, CTM 48 E LE AC 19,6 kg Absaugmobile WARNUNG Unzulässige Spannung oder Frequenz! Unfallgefahr

Angaben auf Typenschild beachten.

Länderbesonderheiten beachten. WARNUNG Verletzungsgefahr durch unkontrolliert anlauf- ende Werkzeuge

Vor dem Drehen des Schalters auf die Schalter- stellung "AUTO" oder "MAN" darauf achten, dass das angeschlossene Werkzeug ausge- schaltet ist. WARNUNG Verletzungsgefahr

Maximalen Anschlusswert an der Gerätesteck- dose beachten (siehe Kapitel Technische Daten).

Elektrowerkzeug ausschalten.CTM

7.3 Druckluftwerkzeug anschließen

Einschaltautomatik bei Druckluftwerkzeugen (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC oder Zubehör) mit Druckluftmodul an Modulsteckplatz [1-3] Empfehlung: – Anbau der Versorgungseinheit VE (495886): Druckluft gefiltert und geölt – Verwendung IAS-System mit IAS-Anschussstück (454757) für Festool Druckluftwerkzeuge Voraussetzung: Betriebdruck des Werkzeuges 6bar!

7.5 Bremse feststellen

Durch Umlegen des schwarzen Bremshebels [1- 15] wird ein Wegrollen des Absaugmobils verhin- dert. Dazu das Absaugmobil an der Vorderseite leicht anheben und den schwarzen Bremshebel bis zum Einrasten nach unten drücken. Drücken Sie zum Lösen den grünen Hebel [1-14]

7.6 Temperatursicherung

Zum Schutz vor Überhitzung schaltet die Tempera- tursicherung das Absaugmobil vor Erreichen der kritischen Temperatur ab.

Absaugmobil abschalten, ca. 5 Minuten abküh- len lassen, anschalten.

Einschalten nicht möglich: Festool Kunden- dienstwerkstätte kontaktieren.

(SC FIS-CT 26/36/48) wech- seln Filtersack entnehmen [4]

Verschlussklammern öffnen [2-2] und Gerä- teoberteil [2-1] abnehmen.

Entnehmen Sie den Filtersack.

Entsorgen Sie den gebrauchten Filtersack ge- mäß den gesetzlichen Bestimmungen.

Säubern Sie den Schmutzbehälter [2-3]

Filtersack einsetzen [5]

Legen Sie einen neuen Filtersack (SC FIS-CT 26/36/48) in den Einlassstutzen des Behälters ein und verriegeln Sie diesen. Wichtig: Achten Sie darauf, dass der Riegel einrastet.

Setzen Sie das Oberteil [2-1] auf und schließen Sie die Verschlussklammern [2-2]

Achten Sie darauf, dass der Filtersack nicht zwischen Ober- und Unterteil eingeklemmt wird.

7.8 Entsorgungssack wechseln

Entsorgungssack entnehmen [6]

Schließen Sie die Absaugöffnung [1-2] mit dem Verschlussstopfen [1-1]

Verschlussklammern öffnen [2-2] und Gerä- teoberteil [2-1] abnehmen.

Verschließen Sie den Entsorgungssack.

Entnehmen Sie den Entsorgungssack.

Entsorgen Sie den gebrauchten Entsorgungs- sack gemäß den gesetzlichen Bestimmungen.

Säubern Sie den Schmutzbehälter [2-3]

Entsorgungssack einsetzen [7]

Legen Sie einen neuen Entsorgungssack (ENS- CT26/36/48) in den Einlassstutzen des Behäl- ters ein und verriegeln Sie diesen. Wichtig: Die seitlichen Öffnungen des Entsor- gungssackes müssen innerhalb des Schmutz- behälters liegen. Achten Sie darauf, dass der Riegel einrastet.

Legen Sie den Entsorgungssack über den Be- hälterrand. Achten Sie darauf, dass die Kontakte [10-2] frei liegen.

Setzen Sie das Oberteil [2-1] auf und schließen Sie die Verschlussklammern [2-2]

7.9 Volumenstromüberwachung

Fällt die Luftgeschwindigkeit im Saugschlauch unter 20 m/s, ertönt aus Sicherheitsgründen ein akusti- sches Warnsignal. WARNUNG Verletzungsgefahr

Druckluftwerkzeug ausschalten. Mögliche Ursachen Behebung Saugkraftregulierung [1-10] auf zu geringen Wert gestellt. Saugkraftregulierung auf höheren Wert stellen (siehe Kapitel 7.4). Drehknopf [1-9] nicht auf den angeschlossenen Schlauchdurchmesser eingestellt. Richtigen Schlauchdurchmesser einstellen (siehe Kapitel 7.1). Saugschlauch verstopft oder abgeknickt. Verstopfung oder Abknickung beseitigen.10 CTM

Schlauchdepot: Nach der Arbeit können Sie den Saugschlauch durch die Öffnung [8-3] führen und im Schlauchdepot ablegen. Durch die Öffnung [8-2] können Sie das Netzkabel führen und ebenfalls im Schlauchdepot ablegen. Systainerablage SysDoc: Auf der Ablagefläche lässt sich mit den beiden Schiebern [8-1] ein Sys- tainer befestigen.

Clean - Hauptfilter abreinigen (nur Varianten mit AutoClean) Nur in Verbindung mit Entsorgungssack (Erfüllung Staubklasse ’M’). Nicht beim Nasssaugen! Automatische Abreinigung Am Drehknopf [1-8] Frequenz einstellen. Nur CTM 36 E AC- LHS: am Drehknopf [1-8] ein- schalten. Manuelle Abreinigung Geräteschalter [1-11] auf Symbol

drehen. Manuelle Vollabreinigung

Mit der Handfläche oder Verschlussschieber CT-VS (497926) Düsen- oder Saugschlauchöff- nung 2 Sekunden verschließen.

Geräterschalter [1-11] auf Symbol

8.3 Besonderheiten CTM 36 E AC- LHS

Um das Absaugmobil in Kombination mit dem PLA- NEX zu verwenden:

Knickfesten Saugschlauch D 36 mm x 3,5 m-AS verwenden.

Spezial-Saugmuffe zum Anschließen des PLA- NEX verwenden.

Verschlussschieber CT-VS zwischen Ansaugöff- nung [1-2] und Saugschlauch einsetzen.

Werkzeughalter montieren.

Nur mit Entsorgungssack verwenden!

8.4 Trockene Stoffe saugen

Beachten Sie beim Absaugen der anfallenden Stäube von laufenden Elektrowerkzeugen: Wenn die Abluft in den Raum zurückgeführt wird, muss eine ausreichende Luftwechselrate L

Raum vorhanden sein. Um die geforderten Gren- zwerte einzuhalten, darf der zurückgeführte Volu- menstrom maximal 50% des Frischluftvolumen- stroms (Raumvolumen V

betragen. Beachten Sie außerdem die regionalen Bestimmungen. Beachten Sie: Ein feuchter Hauptfilter setzt sich schneller zu, wenn trockene Stoffe aufgesaugt werden. Aus diesem Grund sollte der Hauptfilter vor dem Aufsaugen von Stäuben getrocknet oder durch einen Trockenen ersetzt werden.

8.5 Nasse Stoffe/Flüssigkeiten saugen

Filter- oder Entsorgungssack entfernen! Empfehlung: Speziellen Nassfilter (NF-CT) verwenden. Bei Erreichen der maximalen Füllstandshöhe wird die Absaugung automatisch unterbrochen. Nach dem Nasssaugen, Hauptfilter trocknen las- sen! Filtersack voll. Neuen Filtersack einsetzen (siehe Kapitel 7.7). Hauptfilter verschmutzt. Hauptfilter wechseln (siehe Kapitel 9.1). NUR AUTO Clean

Hauptfilter abreinigen (siehe Kapitel 8.2). Fehlfunktion der Überwachungselektronik. Durch Festool Kundendienstwerkstätte beheben las- sen. Nasssaugen. Funktionssicherheit nicht beeinträchtigt, keine Maß- nahmen erforderlich. Mögliche Ursachen Behebung VORSICHT Gesundheitsgefährdende Stäube Verletzung der Atemwege

Verwenden Sie beim Absaugen gesundheitsge- fährdender Stoffe einen Filter- oder Entsor- gungssack!

Benutzen Sie das Gerät nur mit funktionierender Volumenstromüberwachung.CTM

Nur Varianten mit AutoClean: Hauptfilter auto- matisch oder manuell abreinigen (siehe Kapitel 8.2).

Absaugmobil abschalten und Netzstecker zie- hen.

Netzanschlussleitung aufwickeln.

Schmutzbehälter entleeren.

Schließen Sie die Absaugöffnung [1-2] mit dem Verschlussstopfen [1-1]

Dieses Gerät nur in Innenräumen aufbe- wahren.

Absaugmobil in einem trockenen Raum, ge- schützt gegen unbefugte Benutzung, abstellen. 9 Wartung und Pflege Kundendienst und Reparatur nur durch Hersteller oder durch Service- werkstätten: Nächstgelegene Adresse unter: www.festool.com/service Nur original Festool Ersatzteile ver- wenden! Bestell-Nr. unter: www.festool.com/service Beschädigte Schutzeinrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausge- wechselt werden, soweit nichts anderes in der Be- dienungsanleitung angegeben ist. Folgende Hinweise beachten: – Mindestens einmal jährlich staubtechnische Überprüfung (z. B. auf Beschädigung des Fil- ters, Dichtheit des Gerätes und Funktion der Kontrolleinrichtungen) vom Hersteller oder ei- ner unterwiesenen Person. – Was sich nicht reinigen lässt, muss entsorgt wer- den. Dazu undurchlässige Beutel verwenden. Gültige Entsorgungsbedingungen beachten! – Zur Wartung durch den Benutzer muss das Gerät auseinander genommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für Wartungspersonal oder andere Personen hervorzurufen. Geeignete Vorsichts- maßnahmen beinhalten Entgiftung vor dem Aus- einandernehmen, Vorsorge treffen für örtlich gefilterte Zwangsentlüftung, wo das Gerät ausei- nander genommen wird, Reinigung des War- tungsbereichs und geeignete persönliche Schutzausrüstung.

9.1 Hauptfilter wechseln

Verschlussklammern öffnen [2-2] und Gerä- teoberteil [2-1] abnehmen.

Drehen Sie das Geräteoberteil, so dass der Hauptfilter nach oben gerichtet ist (Bild [9]

Legen Sie den Hebel [9-3] um und nehmen Sie die Halterung [9-2] ab.

Entnehmen Sie den gebrauchten Hauptfilter [9-

und ersetzen Sie diesen durch einen neuen.

Entsorgen Sie den gebrauchten Hauptfilter ge- mäß den gesetzlichen Bestimmungen.

Setzen Sie die Halterung [9-2] ein und legen Sie den Hebel [9-3] bis zum Einrasten um.

Setzen Sie das Oberteil [2-1] auf und schließen Sie die Verschlussklammern [2-2]

VORSICHT Austretender Schaum und Flüssigkeiten

Gerät sofort abschalten und leeren. WARNUNG Gesundheitsgefährdende Stäube Verletzung der Atemwege

Reinigen Sie das Absaugmobil und sämtliches Zubehör durch Absaugen und Abwischen voll- ständig (innen und außen), bevor Sie es aus dem verunreinigten Bereich entfernen.

Teile, die nicht vollständig gereinigt werden kön- nen, müssen für den Transport luftdicht in ei- nem Kunststoffsack verschlossen werden.

Tragen Sie einen Atemschutz! WARNUNG Verletzungsgefahr, Stromschlag

Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdose ziehen!

Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerk- statt durchgeführt werden. HINWEIS Schädigung des Motors

Saugen Sie nie ohne eingebautem Hauptfilter, da dies den Motor schädigen kann. EKAT

9.2 Schmutzbehälter leeren

Nach Abnehmen des Oberteils kann der Schmutz- behälter [2-3] entleert werden.

Reinigen Sie nach dem Saugen von Flüssigkei- ten regelmäßig die Füllstandssensoren [10-1] mit einem weichen Tuch und untersuchen Sie diese auf Beschädigungen. 10 Zubehör Die Bestellnummern für Zubehör und Filter finden Sie in Ihrem Festool Katalog oder im Internet unter "www.festool.com".

Zur Erweiterung des Absaugmobils stehen im Zu- behörprogramm folgende Module zur Verfügung, die am Modulsteckplatz [1-3] durch eine autori- sierte Kundendienstwerkstatt eingebaut werden können: – Druckluftmodul, – Steckdosenmodul mit permanenter Stromzu- fuhr, – Steckdosenmodul mit Einschaltautomatik (nicht für GB 110 V Variante), – Modul für Energieabsaugampel (EAA) zur Nut- zung der Einschaltautomatik an der EAA. Weiter Informationen zu den Modulen erhalten Sie im Internet unter "www.festool.com". 11 Umwelt Gerät nicht in den Hausmüll werfen! Geräte, Zubehör und Verpackungen ei- ner umweltgerechten Wiederverwer- tung zuführen. Geltende nationale Vor- schriften beachten. Nur EU: Gemäß Europäischer Richtlinie über Elek- tro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektro- werkzeuge getrennt gesammelt und einer umwelt- gerechten Wiederverwertung zugeführt werden. Informationen zur REACh: www.festool.com/reach 12 EG-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die- ses Produkt mit allen relevanten Anforderungen folgender Richtlinien, Normen oder normativen Dokumenten übereinstimmt: 2006/42/EG, 2004/108/EG (bis 19.04.2016), 2014/ 30/EU (ab 20.04.2016), 2011/65/EU, EN 60335- 1:2012, EN 60335-2-69:2012, EN 55014- 1:2006+A1:2009+A2:2011, EN 55014-2:1997+Corri- gendum 1997+A1:2001+A2:2008, EN 61000-3- 2:2006+A1:2009+A2:2009, EN 61000-3-3:2013. Festool GmbH Wertstr. 20, D-73240 Wendlingen Wolfgang Zondler Leiter Forschung, Entwicklung, technische Doku- mentation 2015-07-20 Absaugmobil Serien-Nr CTM 26 E 495865, 495866, 495870
