BRUGSANVISNING CTM 36 LE FESTOOL

1 Säkerhetsanvisningar

Ställ strömvredet [1-11] på symbolen AC.

Manuell totalrengöring

1 Sikkerhedsanvisninger

⚠ Advarsel! Læs alle sikkerhedsanvisninger og øvrige anvisninger. Overholdes anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

- Denne maskine må ikke bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller med manglende erfaring og viden. Børn skal være under opsyn for at sikre, at de ikke leger med maskinen.

M ! i M

• Advarsel: Maskinen kan indeholde sundhedsskadeligt støv. Vedligeholdelse, tømning, filterskift må kun udføres af en autoriseret fagmand med egnet beskyttelsesudstyr.
• Må kun anvendes med installeret filtersystem!
• Må kun anvendes med egnet sikkerhedsudstyr!
• Må kun anvendes i intakt stand konstateret ved visuel kontrol, i tørre omgivelser og efter oplæring!

Ved opsugning af støv, som overskrider grænseværdien eller ved en stor mængde af egetræ- eller bøgetræstøv må der kun opsuges støv fra én enkelt støvkilde (el- eller trykluftværktøj).

- Eksplosions- og brandfare:Opsug ikke:

• gnister eller varmt støv;
• brændbare eller eksplosive stoffer (f.eks. magnesium, aluminium, benzin, fortynder) – med undtagelse af træ);
• aggressive stoffer (f.eks. syre, lud, opløsningsmidler);
• kemisk reaktive stoffer, som medfører dannelse af varme, syrer/baser, gasser osv. (f.eks. reaktive tokomponent-materialer, aluminium og vand).

- Nationale sikkerhedsforskrifter og oplysninger fra materialeproducenten skal overholdes!

- Kontroller regelmæssigt stik og kabel for at undgå risici. I tilfælde af beskadigelse skal de udskiftes på et autoriseret kundeværksted.

- Må ikke løftes og transporteres med krankrog eller løfteudstyr!

2 S y m b o

Symbol Betydning

Advarsel om elektrisk stød

Brugsanvisning, læs sikkerhedsanvisningerne!

Symbol Betydning

Brug åndedrætsværn!

Tip, Bemærk

Handlingsanvisning

Advarsel! Maskinen kan indeholde sundhedsskadeligt støv!

Må ikke bortskaffes sammen med almindeligt husholdningsaffald.

3 Maskinelementer

[1-1] Lukkeprop

[1-2] Sugeåbning

[1-3] Modulslot (trykluftmodul ved CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] Stikdåse

[1-5] Slangeopbevaring

[1-6] Håndgreb

[1-7] SysDoc

[1-8] Automatisk rengøring (kun varianter med AutoClean)

[1-9] Indstilling af slangediameter

[1-10] Sugekraftregulering

[1-11] Kontakt

[1-12] Lukkeklemme

[1-13] Støvbeholder

[1-15] Bremse

De angivne illustrationer findes i tillægget til brugsanvisningen.

4 T e k n i s k e d a t a

Støvsugere

Optagen effekt 350 - 1200 W
Tilslutningsværdi til maskinens stikdåse maks.	EU	2400 W
	CH, DK	1100 W
	GB 240 V/110 V	1800 W/500 W
Maks. luftmængde, turbine 234 m3/h (3900 l/min)
Undertryk maks., turbine 24000 Pa
Filteroverflade 6318 cm2
Støvsugerslange D 27 mm x 3,5 m-AS
Netledningens længde 7,5 m
Lydtryksniveau iht. EN 60704-2-1 / Usikkerhed K 71 dB(A) / 3 dB
Kapslingsklasse IP X4
Beholderstørrelse	CTM 26 E, CTM 26 E AC	26 L
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		36 L
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC		48 L
Mål L x B x H	CTM 26 E, CTM 26 E AC	630 x 365 x 540 mm
CTM 36 E, CTM 36 E LE, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		630 x 365 x 596 mm
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC		740 x 406 x 1005 mm
Vægt	CTM 26 E	13,9 kg
	CTM 26 E AC	14,7 kg
	CTM 36 E, CTM 36 E LE	14,4 kg
CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS		15,2 kg
CTM 48 E, CTM 48 E LE		18,8 kg
CTM 48 E AC, CTM 48 E LE AC		19,6 kg

5 Bestemmelsesmæssig brug

Støvsuger velegnet til

• op- og udsugning af støv op til 0,1 mg/m³ iht. støvklasse 'M', herunder også træ- eller lakstøv,
• opsugning af vand,
• forhøjet belastning ved erhvervsmæssig brug, iht. IEC/EN 60335-2-69.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren.

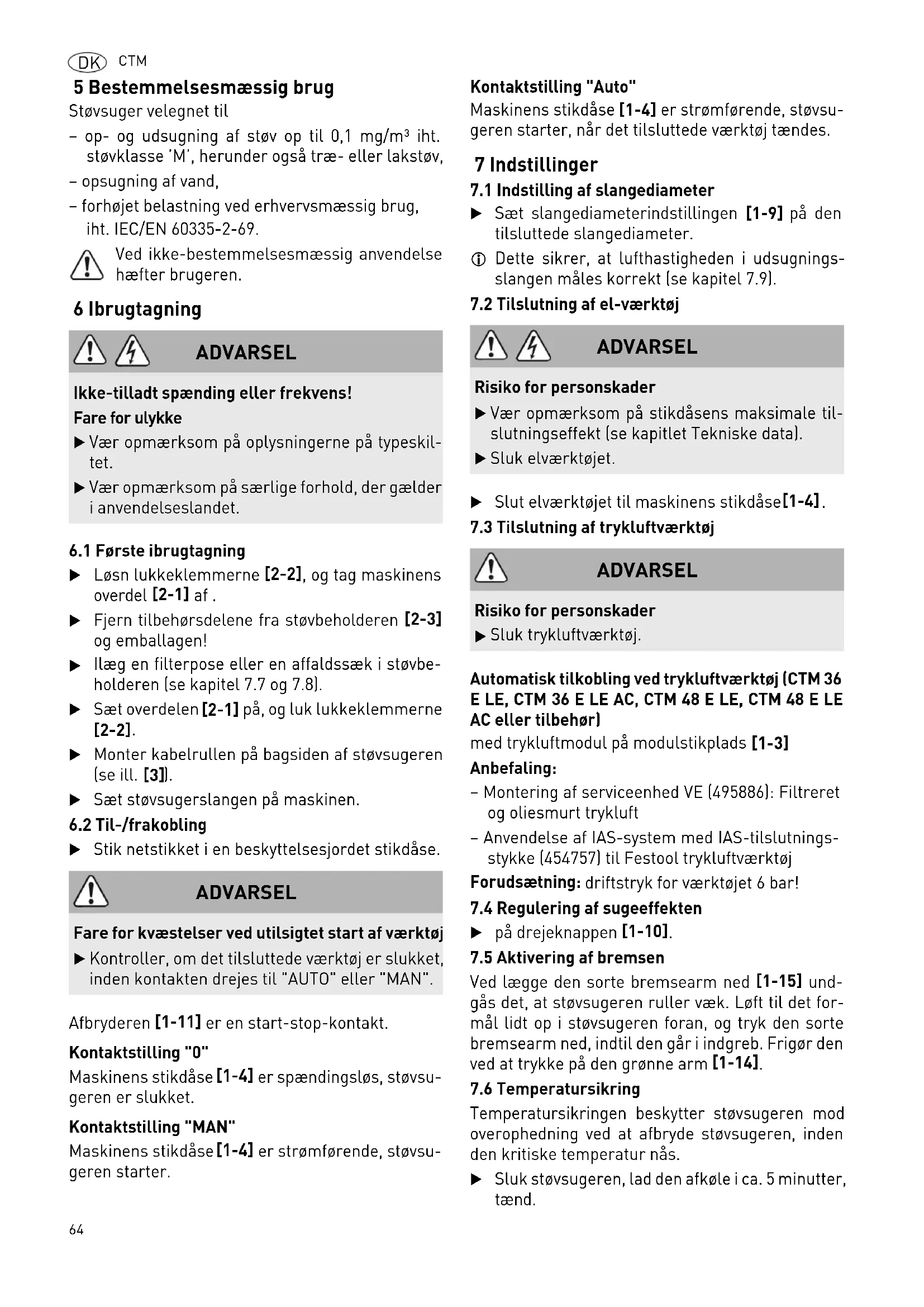

6 Ibrugtagning

ADVARSEL

Ikke-tilladt spænding eller frekvens!

Fare for ulykke

▶ Vær opmærksom på oplysningerne på typeskiltet.
▶ Vær opmærksom på særlige forhold, der gælder i anvendelseslandet.

6.1 Første ibrugtagning

Fare for kvæstelser ved utilsigtet start af værktøj

▶ Kontroller, om det tilsluttede værktøj er slukket, inden kontakten drejes til "AUTO" eller "MAN".

Afbryderen [1-11] er en start-stop-kontakt.

Kontaktstilling "0"

Maskinens stikdåse [1-4] er spændingsløs, støvsugeren er slukket.

Kontaktstilling "MAN"

Maskinens stikdåse [1-4] er strømførende, støvsugeren starter.

Kontaktstilling "Auto"

Maskinens stikdåse [1-4] er strømførende, støvsugeren starter, när det tilsluttede værktøj tændes.

7 Indstillinger

7.1 Indstilling af slangediameter

▶ Sæt slangediameterindstillingen [1-9] på den tilsluttede slangediameter.
① Dette sikrer, at lufthastigheden i udsugningsslangen måles korrekt (se kapitel 7.9).

7.2 Tilslutning af el-værktøj

ADVARSEL

Risiko for personskader

▶ Vær opmærksom på stikdåsens maksimale tilslutningseffekt (se kapitlet Tekniske data).
▶ Sluk elværktøjet.

▶ Slut elværktøjet til maskinens stikdåse[1-4].

7.3 Tilslutning af trykluftværktøj

ADVARSEL

Risiko for personskader

▶ Sluk trykluftværktøj.

Automatisk tilkobling ved trykluftværktøj (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC eller tilbehør)

med trykluftmodul på modulstikplads [1-3]

Anbefaling:

• Montering af serviceenhed VE (495886): Filtreret og oliesmurt trykluft
• Anvendelse af IAS-system med IAS-tilslutningsstykke (454757) til Festool trykluftværktøj

Forudsætning: driftstryk for værktøjet 6 bar!

7.4 Regulering af sugeeffekten

7.5 Aktivering af bremsen

Ved lægge den sorte bremsearm ned [1-15] und gås det, at støvsugeren ruller væk. Løft til det formål lidt op i støvsugeren foran, og tryk den sorte bremsearm ned, indtil den går i indgreb. Frigør den ved at trykke på den grønne arm [1-14].

7.6 Temperatursikring

Temperatursikringen beskytter støvsugeren mod overophedning ved at afbryde støvsugeren, inden den kritiske temperatur nås.

▶ Sluk støvsugeren, lad den afkøle i ca. 5 minutter, tænd.

① Tænding ikke muligt: Kontakt Festool kundeserviceværksted.

7.7 Udskiftning af filterpose 36/48)

(SC FIS-CT 26/

Fjernelse af filterpose [4]

Løsn lukkeklemmerne [2-2], og tag maskinens overdel [2-1] af.
▶ Fjern filterposen.
Bortskaf den brugte filterpose i overensstemmelse med gældende lovbestemmelser.
▶ Rengør støvbeholderen [2-3].

Isætning af filterpose [5]

▶ Læg en ny filterpose (SC FIS-CT 26/36/48) i (ill. [4]). Vigtigt: Tryk filterposens muffe kraftigt på indsugningsstykket.
▶ Sæt overdelen[2-1] på, og luk lukkeklemmerne [2-2].
① Pas på med, at filterposen ikke kommer i klemme mellem over- og underdelen.

7.8 Udskiftning af affaldssæk

Fjernelse af affaldssæk [6]

Luk udsugningsåbningen [1-2] med lukkepropen [1-1].
Løsn lukkeklemmerne [2-2], og tag maskinens overdel [2-1] af.
▶ Luk affaldssækken.
▶ Fjern affaldssækken.
Bortskaf den brugte affaldssæk i overensstemmelse med gældende lovbestemmelser.
▶ Rengør støvbeholderen [2-3].

Isætning af affaldssæk [7]

▶ Læg en ny affaldssæk (ENS-CT26/36/48) i beholderens indsugningsstuds, og fastgør den.
Vigtigt: Åbningerne i siden af affaldssækken skal ligge inden for støvbeholderen. Sørg for, at låseriglen går i indgreb.

▶ Læg affaldssækken over kanten af beholderen.

Sørg for, at kontakterne[10-2] er blotlagte.

Hvis lufthastigheden i støvsugerslangen falder til under 20 m/s, lyder der af sikkerhedsmæssige årsager et akustisk adverselssignal.

Mulige årsager Afhjælpning
Sugekraftregulering [1-10] indstillet til for lav værdi.	Indstil sugekraftreguleringen til en højere værdi (se kapitel 7.4).
Drejeknap [1-9] ikke indstillet på den tilsluttede slangediameter.	Indstil den korrekte slangediameter (se kapitel 7.1).
Støvsugerslange tilstoppet eller knækket. Fjern tilstopningen eller knækket.
Filterpose fuld. Isæt en ny filterpose (se kapitel 7.7).
Fladfilter tilsmudset. Udskift fladfiltret (se kapitel 7.7).	9.1).KUN AUTOClean: Rens fladfiltret (se kapitel 8.2).
Fejl i overvågningselektronikken. Få fejlen afhjulpet af et Festool serviceværksted.
Vådsugning. Funktionssikkerheden er intakt, ingen handling kræ-vet.

8 A r b e j

8.1 Håndtering

Slangeopbevaring: Efter arbejdet kan støvsugerslangen føres gennem åbningen [8-3], og lægges på opbevaringspladsen. Netledningen kan ligeledes føres gennem åbningen [8-2] og lægges på opbevaringspladsen.

Fastgørelse af Systainer "SysDoc": Ved hjælp af de to skydere [8-1] kan der fastgøres en Systainer på topdækslet.

8.2 AUTOe Clean - Rens fladfiltret (kun varianter med AutoClean)

Kun sammen med affaldssæk (opfylder støvklasse 'M'). Ikke ved brug som vådstøvsuger!

Automatisk rengøring

Indstil frekvensen på drejeknappen [1-8].

Kun CTM 36 E AC- LHS: Tænd på drejeknappen [1-8].

Manuel rengøring

Drej kontakten på maskinen [1-11] hen på symbolet AC.

Manuel komplet rengøring

Luk dyse- eller støvsugerslangeåbning i 2 sekunder med håndfladen eller lukkespjældet CT-VS (497926).
▶ Drej kontakten på maskinen [1-11] hen på symbolet AC.

8.3 Særlige forhold CTM 36 E AC- LHS

Anvend en knækfast støvsugerslange D 36 mm x 3,5 m-AS.
▶ Anvend en speciel sugemuffe til tilslutning af PLANEX.
Anvend lukkespjæld CT-VS mellem sugeåbning [1-2] og støvsugerslange.
▶ Monter værktøjsholder.
▶ Må kun anvendes med affaldssæt!

8.4 Udsugning af tørre stoffer

FORSIGTIG

Sundhedsskadeligt støv

Beskadigelse af luftvejene

▶ Anvend ved udsugning af sundhedsskadelige stoffer en filterpose eller en affaldssæk!
▶ Brug kun maskinen, hvis volumenstrømovervågningen fungerer.

Vær opmærksom på følgende ved udsugning af støv fra el-værktøj:

Hvis afgangsluften føres tilbage til rummet, skal der være en tilstrækkelig luftudskiftningsrate L i rummet. For at overholde de krævede grænseværdier må den tilbageførte luftmængde maksimalt udgøre 50% af friskluftmængden (rumvolumen V_R x luftudskiftningsrate L_W ). Overhold også de regionale bestemmelser.

Bemærk: Et fugtigt fladfilter tilstoppes hurtigere, hvis der udsuges tørre stoffer. Af denne grund bør fladfiltret tørres før opsugning af støv eller udskiftes med et tørt.

8.5 Opsugning af våde materialer/væsker

Fjern filterposen eller affaldssækken!

Anbefaling: Anvend specielt vådfilter (NF-CT).

Ved opnåelse af det maksimale væskeniveau afbrydes udsugningen automatisk.

Lad fladfiltret tørre efter brug som vådsuger!

FORSIGTIG

▶ Kun varianter med AutoClean: Rengør fladfiltret automatisk eller manuelt (se kapitel 8.2).
▶ Sluk støvsugeren, og træk stikket ud.
▶ Vikl netledningen op.
▶ Tøm støvbeholderen.
Luk udsugningsåbningen [1-2] med lukkepropen [1-1].

ADVARSEL

Sundhedsskadeligt støv

Beskadigelse af luftvejene

▶ Støvsug og aftør støvsugeren sammen med alt tilbehør (indvendig og udvendig), inden den fjernes fra det tilsmudsede område.
▶ Dele, som ikke kan rengøres fuldstændigt, skal transporteres i en lufttæt plastiksæk.
▶ Brug åndedrætsværn!

Opbevar kun denne maskine indendørs.

▶ Stil støvsugeren i et tørt rum, beskyttet mod uautoriseret brug.

9 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød

▶ Træk altid netstikket ud af stikkontakten før alle service- og vedligeholdelsesarbejder!
▶ Vedligeholdelses- og reparationsarbejder, der kræver at motorhusets åbnes, må kun foretages af et autoriseret serviceværksted.

Kundeservice og reparationer må kun udføres af producenten eller service-værksteder: Nærmeste adresse finder De på: www.festool.dk/service

Brug kun originale Festool-reservedele! Best.-nr. finder De på: www.festool.dk/service

Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes fagligt korrekt af et autoriseret specialværksted, medmindre andet er angivet i brugsanvisningen.

Overhold følgende anvisninger:

• Mindst en gang om året skal producenten eller en instrueret person gennemføre en støvteknisk kontrol, f.eks. med hensyn til beskadigelse af filteret, maskinens tæthed og kontrolanordningernes funktion.
• Hvis noget ikke kan rengøres, skal det bortskaffes. Anvend til det formål en uigennemtrængelig pose. Overhold gældende bortskaffelsesbetingelser!
• I forbindelse med vedligeholdelse udført af brugeren skal maskinen skilles ad, rengøres og vedligeholdes, for så vidt dette er muligt, uden at dette medfører fare for vedligeholdelsespersonalet eller andre personer. Egnede forholdsregler omfatter desinficering før adskillelse, sikring af lokalt filtreret tvangsudluftning, hvor maskinen skal adskilles, rengøring af vedligeholdelsesområdet og egnede personlige værnemidler.

9.1 Udskiftning af fladfilter

Bemærk

Beskadigelse af motoren

▶ Foretag aldrig udsugning uden monteret fladfilter, da dette kan beskadige motoren.

Fjern det brugte fladfilter [9-1], og erstat det med et nyt.

Bortskaf det brugte fladfilter i overensstemmelse med gældende lovbestemmelser.

Indsæt holderen [9-2], og omstil armen [9-3], indtil den går i indgreb.

9.2 Tømning af støvbeholder

Støvbeholderen [2-3] kan tømmes, när overdelen er taget af.

▶ Rengør jævnligt niveausensorerne [10-1] med en blød klud efter opsugning af væske, og undersøg dem for beskadigelser.

10 Tilbehør

Bestillingsnumrene for tilbehør og filter kan du finde i dit Festool-katalog eller på internettet under "www.festool.com".

10.1 Moduler

Til udvidelse af støvsugeren findes der i tilbehørsprogrammet følgende moduler, som kan monteres i modulslotten [1-3] af et autoriseret kundeserviceværksted:

• Trykluftmodul
• Stikdåsemodul med permanent strømtilførsel
• Stikdåsemodul med startautomatik (ikke til GB 110 V-varianten)
• Modul til energi-/udsugningssignal (EAA) til brug af startautomatikken på EAA.

Yderligere informationer om modulerne fås på internettet under "www.festool.com".

11 Miljø

Apparatet må ikke bortskaffes med almindeligt husholdningsaffald! Apparater, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskrifter skal overholdes.

Kun EU: Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse til national ret skal gammelt elværktøj indsamles separat og afleveres til miljøvenlig genvinding.

Informationer om REACH: www.festool.com/reach

Chef for forskning, udvikling og teknisk dokumentation

2015-07-20

Originalbruksanvisning

1 Sikkerhetsregler

Må ikke kastes i husholdningsavfallet.

3 Apparatets deler

[1-1] Plugg

[1-2] Sugeåpning

[1-3] Modulkontakt (trykkluftmodul ved CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC)

[1-4] Apparatkontakt

[1-5] Slangedepot

[1-6] Håndtak

[1-7] SysDoc

Ved ikke-forskriftsmessig bruk bærer bru- keren ansvaret.

6 Igangsetting

ADVARSEL

med trykkluftmodul på modulkontakt[1-3]

Anbefaling:

Pass på følgende: Et hovedfilter som er fuktig, tettes raskere när det suges tørre stoffer. Derfor bør hovedfilteret tørkes för støvsuging, eller byttes med et tört.

8.5 Suging av våte stoffer/væsker

▶ Sett den mobile støv-/våtsugeren i et tørt rom som er stengt for uvedkommende.

Ta hensyn til følgende merknader:

Chef for forskning, udvikling og teknisk dokumentation

2015-07-20
