BRUKSANVISNING CTM 36 LE FESTOOL

▶ med vridknappen [1-10].

7.5 Låsa bromsen

Løsn lukkeklemmerne [2-2], og tag maskinens overdel [2-1] af.
Fjern tilbehørsdelene fra støvbeholderen [2-3] og emballagen!
▶ Ilæg en filterpose eller en affaldssæk i støvbeholderen (se kapitel 7.7 og 7.8).
▶ Sæt overdelen [2-1] på, og luk lukkeklemmerne [2-2].
▶ Monter kabelrullen på bagsiden af støvsugeren (se ill. [3]).
▶ Sæt støvsugerslangen på maskinen.

6.2 Til-/frakobling

▶ Stik netstikket i en beskyttelsesjordet stikdåse.

ADVARSEL

▶ på drejeknappen [1-10].

▶ Sæt overdelen[2-1] på, og luk lukkeklemmerne [2-2].

7.9 Volumenstrømovervågning

For at anvende støvsugeren sammen med PLANEX:

Udstrømmende skum og væske

▶ Sluk omgående maskinen, og tøm den.

8.6 Efter arbejdet

Løsn lukkeklemmerne [2-2], og tag maskinens overdel [2-1] af.

▶ Drej maskinens overdel, så fladfiltret vender opad (figur[9]).

▶ Omstil armen [9-3], og tag holderen [9-2] af.

▶ Sæt overdelen[2-1] på, og luk lukkeklemmerne [2-2].

12 EU-overensstemmelseserklæring

Støvsuger Serienr.

CTM 26 E 495865, 495866, 495870
CTM 26 E AC 498732, 498734, 200443
CTM 36 E 495867, 495868, 495871
CTM 36 E AC 498735, 498736, 498740
CTM 36 E AC-LHS 500862, 500861, 500863,500865
CTM 36 E LE 495869, 496947
CTM 36 E LE AC 498738
CTM 48 E	498006, 498007
CTM 48 E LE	498008
CTM 48 E AC	498763, 498764
CTM 48 E LE AC 498023
År for CE-mærkning:
CTM 26 E, CTM 36 E,CTM 36 E LE	2009

Støvsuger Serienr.

CTM 26 E AC, CTM 36 E AC, CTM 36 E LE AC, CTM 36 E AC-LHS	2010
CTM 48 E, CTM 48 E LE, CTM 48 E AC, CTM 48 E LE AC	2011

Vi erklærer med eneansvar, at dette produkt er i overensstemmelse med alle relevante krav i følgende direktiver, standarder eller normative dokumenter:

2006/42/EF, 2004/108/EF (indtil 19.04.2016), 2014/30/EU (pr. 20.04.2016), 2011/65/EU, EN 60335-1:2012, EN 60335-2-69:2012, EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+corrigendum 1997+A1:2001+A2:2008, EN 61000 2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Tyskland

$$ : v. W. 2 c $$

Wolfgang Zondler

Advarsel! Les alle sikkerhetsmerknader og anvisninger. Hvis advarslene og anvisningene ikke overholdes, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk.

- Dette apparatet må ikke brukes av personer (barn inkludert) med reduserte fysiske, motoriske eller mentale ferdigheter eller mangel på erfaring og kunnskap. Det må holdes oppsyn med barn slik at det sikres at de ikke leker med apparatet.

M ! i M

• Advarsel: Apparatet kan inneholde helseskadelig støv. Vedlikehold, tømming og bytte av filter skal kun utføres av autoriserte fagfolk med egnet verneutstyr.
• Skal kun kjøres med installert filtersystem!
• Skal kun brukes med egnet verneutstyr.
• Kontroller visuelt at apparatet er i orden, og bruk det bare i tørre omgivelser og i henhold til gitt opplæring.

Ved avsuging av støv som overskrider grenseverdien, eller ved betydelige mengder av eike- eller bøkestøv, må det bare suges av fra eneste støvkilde (elektroeller trykkluftverktøy).

- Eksplosjons- og brannfare: Skal ikke suges opp:

• gnister eller varmt støv;
• brennbare eller eksplosive stoffer (f.eks. magnesium, aluminium, bensin, fortynningsmiddel - med unntak av trevirke);
• aggressive stoffer (f.eks. syrer, baser, løsemidler);

• kjemisk reaktive stoffer som fører til varmeutvikling, syrer/base, gasser osv (f.eks. reaktive 2K-materialer, aluminium og vann).

• Ta hensyn til nasjonale sikkerhetsforskrifter samt opplysningene fra materialprodusenten!

• Bruk stikkontakten på apparatet kun til angitt formål!
• Kontroller støpsel og ledning regelmessig for å unngå farer. Få dem utelukkende byttet ut hos et autorisert serviceverksted dersom de er skadet.
• Må ikke løftes og transporteres med krankrok eller løfteinnretning!

2 S y m b o

Symbol Betydning

Advarsel om generell fare

Advarsel om elektrisk støt

Symbol Betydning

Brukerhåndbok, les sikkerhetsinformasjonen!

Bruk åndedrettsvern!

Symbol Betydning

Tips, merknad

Veiledning

Advarsel! Apparatet kan inneholde helse- skadelig støv.

[1-8] Automatisk rengjøring (bare varianter med AutoClean)

[1-9] Innstilling slangediameter

[1-10] Sugekraftregulering

[1-11] Apparatbryter

[1-12] Låseklemme

[1-13] Smussbeholder

[1-15] Brems

De oppgitte illustrasjonene finnes fremst i bruksanvisningen.

4

T

e

k

n

i

s

k

e

d

a

t

a

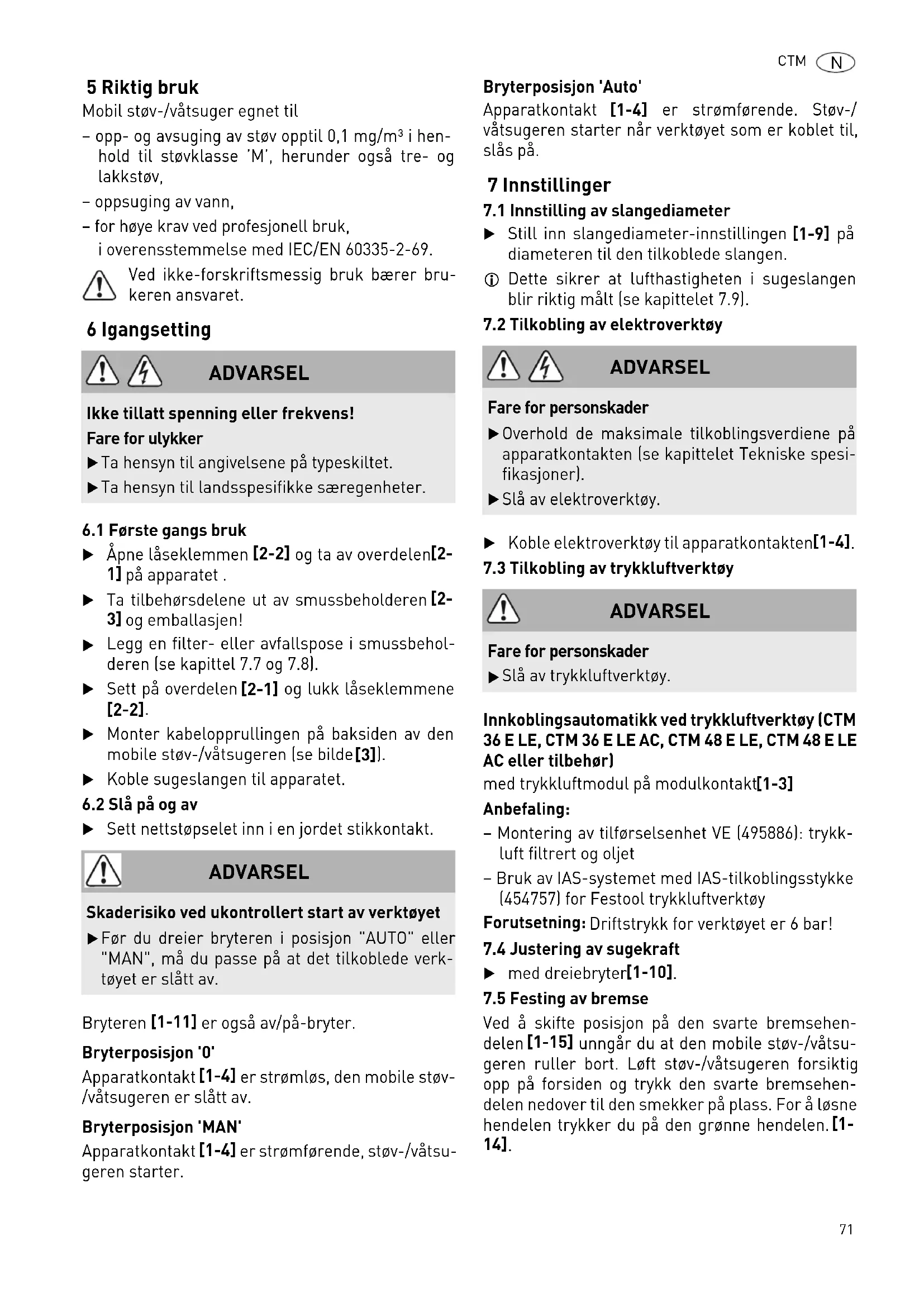

• opp- og avsuging av støv opptil 0,1 mg/m³ i henhold til støvklasse 'M', herunder også tre- og lakkstøv,
• oppsuging av vann,
• for høye krav ved profesjonell bruk, i overensstemmelse med IEC/EN 60335-2-69.

Ikke tillatt spenning eller frekvens!

Fare for ulykker

▶ Ta hensyn til angivelsene på typeskiltet.
▶ Ta hensyn til landsspesifikke særegenheter.

6.1 Første gangs bruk

• Åpne låseklemmen [2-2] og ta av overdelen[2-1] på apparatet.
  ▶ Ta tilbehørsdelene ut av smussbeholderen [2-3] og emballasjen!
  ▶ Legg en filter- eller avfallspose i smussbeholderen (se kapittel 7.7 og 7.8).
  ▶ Sett på overdelen [2-1] og lukk låseklemmene [2-2].
  ▶ Monter kabelopprullingen på baksiden av den mobile støv-/våtsugeren (se bilde[3]).
  ▶ Koble sugeslangen til apparatet.

6.2 Slå på og av

▶ Sett nettstøpselet inn i en jordet stikkontakt.

ADVARSEL

Skaderisiko ved ukontrollert start av verktøyet

▶ Før du dreier bryteren i posisjon "AUTO" eller "MAN", må du passe på at det tilkoblede verk-tøyet er slått av.

Bryteren [1-11] er også av/på-bryter.

Bryterposisjon '0'

Apparatkontakt [1-4] er strømløs, den mobile støv-/våtsugeren er slått av.

Bryterposisjon 'MAN'

Apparatkontakt [1-4] er strømførende, støv-/våtsu-geren starter.

Bryterposisjon 'Auto'

Apparatkontakt [1-4] er strømførende. Støv-/våtsugeren starter när verktøyet som er koblet til, slås på.

7 Innstillinger

7.1 Innstilling av slangediameter

▶ Still inn slangediameter-innstillingen [1-9] på diameteren til den tilkoblede slangen.
① Dette sikrer at lufthastigheten i sugeslangen blir riktig målt (se kapittelet 7.9).

7.2 Tilkobling av elektroverktøy

ADVARSEL

Fare for personskader

▶ Overhold de maksimale tilkoblingsverdiene på apparatkontakten (se kapittelet Tekniske spesifikasjoner).
▶ Slå av elektroverktøy.

▶ Koble elektroverktøy til apparatkontakten[1-4].

7.3 Tilkobling av trykkluftverktøy

ADVARSEL

Fare for personskader

▶ Slå av trykkluftverktøy.

Innkoblingsautomatikk ved trykkluftverktøy (CTM 36 E LE, CTM 36 E LE AC, CTM 48 E LE, CTM 48 E LE AC eller tilbehør)

• Montering av tilførselsenhet VE (495886): trykkluft filtrert og oljet
• Bruk av IAS-systemet med IAS-tilkoblingsstykke (454757) for Festool trykkluftverktøy

Forutsetning: Driftstrykk for verktøyet er 6 bar!

7.4 Justering av sugekraft

▶ med dreiebryter[1-10].

7.5 Festing av bremse

Ved å skifte posisjon på den svarte bremsehendelen [1-15] unngår du at den mobile støv-/våtsugeren ruller bort. Løft støv-/våtsugeren forsiktig opp på forsiden og trykk den svarte bremsehendelen nedover til den smekker på plass. For å løsne hendelen trykker du på den grønne hendelen. [1-14].

7.6 Temperatursikring

Som beskyttelse mot overoppheting slår en temperatursikring støv-/våtsugeren av før den när en kritisk temperatur.

Slå av den mobile støv-/våtsugeren og la den avkjøle i ca. 5 minutter. Slå den på.
① Tilkobling ikke mulig: Kontakt Festool kundeservice-verksted.

7.7 Bytte av filterpose

• Åpne låseklemmen [2-2] og ta av overdelen[2-1] på apparatet.
  ▶ Ta ut filterposen.
  Kvitt deg med den brukte filterposen i overensstemmelse med lokale regler for avfallshåndtering.
  ▶ Rengjør smussbeholderen[2-3].

▶ Sett i en ny filterpose (SC FIS-CT 26/36/48) (bilde [4]). Viktig: Trykk filterposemuffen kraftig på åpningen.
▶ Sett på overdelen [2-1] og lukk låseklemmene [2-2].

① Pass på at filterposen ikke blir klemt mellom over- og underdelen.

7.8 Bytte av avfallspose

Ta ut avfallspose[6]

▶ Lukk sugeåpningen [1-2] med pluggen [1-1].
- Åpne låseklemmen [2-2] og ta av overdelen[2-1] på apparatet.
▶ Lukk avfallsposen.
▶ Ta ut avfallsposen.
Kvitt deg med den brukte avfallsposen i overensstemmelse med lokale regler for avfallshändtering.
▶ Rengjør smussbeholderen[2-3].

Sette i ny avfallspose [7]

Legg en ny avfallspose (ENS-CT26/36/48) i inn-sugingsstussen på beholderen og lås denne.
Viktig: Sideåpningene på avfallsposen må være innenfor smussbeholderen. Pass på at låsen går ordentlig i.
▶ Legg avfallsposen over kanten på beholderen.

Pass på at kontaktene er [10-2] frie.

▶ Sett på overdelen [2-1] og lukk låseklemmene [2-2].

7.9 Volumstrømovervåkning

Dersom lufthastigheten i sugeslangen kommer under 20 m/s, lyder det av sikkerhetsgrunner et akustisk varselssignal.

Mulige årsaker Tiltak
Sugekraftregulering [1-10]er stilt inn på for lav verdi.	Sett sugekraftreguleringen på en høyere verdi (se kapittelet 7.4).
Bryteren [1-9]er ikke stilt inn på den tilkoblede slangediameteren.	Still inn riktig slangediameter (se kapittelet 7.1).
Sugeslangen er tilstoppet eller har fått en knekk.	Fjern eventuell tilstoppelse i eller knekk på slangen.
Filterposen er full. Sett i ny filterpose (se kapittelet 7.7).
Hovedfilteret er tilsmusset. Skift hovedfilteret (se kapittel 9.1).
Feil i overvåkingselektronikken. Ta kontakt med F estool kundeservice for å løse problemet.
Våtsuging.	Funksjonssikkerheten er ikke begrenset, ingen tiltak nødvendig.

8 A r b e i

8.1 Händtering

Slangedepot: Etter endt arbeid kan sugeslangen føres gjennom åpningen [8-3] og legges i slangedepotet. Før strømledningen gjennom åpningen [8-2] og legg den også i slangedepotet.

Fystaineroppbevaring SysDoc: På oppbevarings- flaten kan en systainer festes med de to sleidene [8-1].

8.2 AUTO Clean - Rengjøring av hovedfilter

(bare varianter med AutoClean)

Kun i forbindelse med avfallspose (oppfylling støvklasse 'M'). Ikke ved våtsuging!

Automatisk rengjøring

Still inn frekvens på dreiebryter [1-8].

Vri apparatbryteren [1-11] til symbol AC.

Manuell fullstendig rengjøring

▶ Steng åpningen på dysen eller sugeslangen med håndflaten eller låsesleiden CT-VS (497926) i to sekunder.
▶ Vri apparatbryteren [1-11] til symbol AC.

8.3 Spesielle bruksområder CTM 36 E AC-LHS

▶ Bruk bruddsikker sugeslange D 36 mm x 3,5 m-AS.
▶ Bruk spesial-sugemuffe til tilkobling av PLA-NEX.
▶ Sett inn låsesleiden CT-VS mellom sugeåpning [1-2] og sugeslange.
▶ Monter verktøyholder.
▶ Skal kun brukes med avfallspose!

8.4 Suging av tørre stoffer

FORSIKTIG

Helseskadelig støv

Skader på luftveiene

▶ Bruk filter- eller avfallspose når du suger opp helseskadelige stoffer!
▶ Bruk apparatet bare när volumstrømovervåkningen virker.

Pass på følgende ved suging av støvet fra arbeidende elektroverktøy:

Når utblåsningsluften ledes tilbake ut i rommet, må det være tilstrekkelig luftsirkulasjonsrate L i rommet. For å overholde de nødvendige grenseverdiene, må den tilførte volumstrømmen være maksimalt 50 % av friskluftvolumstrømmen (romvolum V_R x luftsirkulasjonsrate L_W ). Ta i tillegg hensyn til de regionale bestemmelsene.

Fjern filter- og avfallspose!

Anbefaling: Bruk spesielt våtfilter (NF-CT).

Når det er oppnådd maksimalt fyllnivå, avbrytes sugingen automatisk.

La hovedfilteret tørke etter våtsuging!

FORSIKTIG

Skum og væske som trenger ut

▶ Apparatet må omgående slås av og tømmes.

8.6 Etter arbeidet

Gjelder bare varianter med AutoClean: Rengjør hovedfilteret automatisk eller manuelt (se kapittelet 8.2).
Slå av den mobile støv-/våtsugeren og trekk ut nettstøpselet.
▶ Vikle opp nettledningen.
▶ Tøm smussbeholderen.
▶ Lukk sugeåpningen [1-2] med pluggen [1-1].

ADVARSEL

Helseskadelig støv

Skader på luftveiene

▶ Rengjør den mobile støv-/våtsugeren og alt tilbehør helt ved å suge og tørke (innvendig og utvendig) før du tar alt ut av den urene sonen.
▶ Deler som ikke kan gjøres fullstendig rene, må forsegles i lufttett plastsekk før transport.
▶ Bruk åndedrettsvern!

Dette apparatet skal bare oppbevares innendørs.

9 Vedlikehold og pleie

ADVARSEL

Skaderisiko. Elektrisk støt

▶ Trekk støpselet ut av kontakten før alle typer vedlikeholds- og reparasjonsarbeid på maskinen!
▶ Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, må bare gjennomføres av et autorisert kundeservice-verksted.

Kundeservice og reparasjoner skal kun utføres av produsenten eller serviceverksteder: Du finner nærmeste adresse under: www.festool.com/service

Bruk kun originale Festool-reservedeler! Best.nr. finner du under: www.festool.com/service Skadede verneinnretninger og deler må repareres eller byttes fagmessig av

et godkjent verksted dersom ikke annet er oppgitt i bruksanvisningen.

• Minst én gang i året skal fabrikanten eller en særskilt opplært person foreta en støvteknisk kontroll på apparatet. Dette omfatter f. eks. ska-de på filteret, generell tetthet av apparatet og kontrollutstyrets funksjon.
• Det som ikke lar seg rengjøre, må kastes. Bruk en tett sekk til dette. Ta hensyn til gjeldende betingelser for avfallshåndtering!
• Når apparatet skal vedlikeholdes av brukeren, tas det fra hverandre, rengjøres og vedlikeholdes, så godt det lar seg gjøre, uten å innebære en fare for vedlikeholdspersonell eller andre personer. Aktuelle forholdsregler innebærer avgiftning før apparatet tas fra hverandre, filtrert ventilasjon på stedet der apparatet skal demonteres, rengjøring av vedlikeholdsområdet samt egnet personlig verneutstyr.

9.1 Bytte av hovedfilter

OBS

Skader på motoren

▶ Sug aldri uten det innebygde hovedfilteret, fordi dette kan skade motoren.

• Åpne låseklemmen [2-2] og ta av overdelen[2-1] på apparatet.
  Drei på den øvre apparatdelen slik at hovedfilteret peker oppover (bilde[9]).
  ▶ Skift posisjon på hendelen [9-3] og ta av holderen [9-2].
  ▶ Ta ut det brukte hovedfilteret [9-1] og bytt det med et nytt.
  Kvitt deg med det brukte hovedfilteret i overensstemmelse med lokale regler for avfalls-händtering.
  ▶ Sett holderen [9-2] inn og legg om hendelen [9-3] til den smekker på plass.
  ▶ Sett på overdelen [2-1] og lukk låseklemmene [2-2].

9.2 Tømming av smussbeholderen

Etter at du har tatt av overdelen, kan smussbeholderen [2-3] tømmes.

▶ Rengjør nivåføleren [10-1] regelmessig etter suging av væske, og kontroller den for skader.

10 Tilbehør

Bestillingsnumrene til tilbehør og filter finner du i Festool-katalogen eller på Internett under "www.festool.com".

10.1 Moduler

I tilbehørsprogrammet står flere moduler til rådighet for utvidelse av den mobile støv-/våtsugeren. Modulene kan monteres på modulkontakt [1-3] av et autorisert kundeservice-verksted:

• trykkluftmodul
• stikkontaktmodul med permanent strømtilførsel
• stikkontaktmodul med innkoblingsautomatikk (ikke for GB 110 V-variant)
• modul for energiavsugingsenhet (EAA) til bruk av innkoblingsautomatikken på EAA

Nærmere informasjon om modulene finner du på Internett under "www.festool.com".

11 Miljø

Apparatet skal ikke kastes i restavfallet! Apparater, tilbehør og emballasje skal sorteres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter.

Kun EU: I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Informasjon om REACH: www.festool.com/reach

12 EU-samsvarserklæring

Mobil støv-/våtsuger Serienr.

CTM 26 E 495865, 495866, 495870

CTM 26 E AC 498732, 498734, 200443

CTM 36 E 495867, 495868, 495871

CTM 36 E AC 498735, 498736, 498740

CTM 36 E AC-LHS 500862, 500861, 500863, 500865

CTM 36 E LE 495869, 496947

CTM 36 E LE AC 498738

CTM 48 E 498006, 498007

CTM 48 E LE 498008

CTM 48 E AC 498763, 498764

CTM 48 E LE AC 498023

År for CE-merking:

CTM 26 E, CTM 36 E, 2009

CTM 36 E LE

CTM 26 E AC, CTM 36 E 2010

AC, CTM 36 E LE AC,

CTM 36 E AC-LHS

Mobil støv-/våtsuger Serienr.

CTM 48 E, CTM 48 E LE, 2011 CTM 48 E AC, CTM 48 E LE AC

Vi erklærer under eget ansvar at dette produktet er i samsvar med alle relevante krav i følgende standarder, normer og normdokumenter:
