GEBRUIKSAANWIJZING CUE28NKR PANASONIC

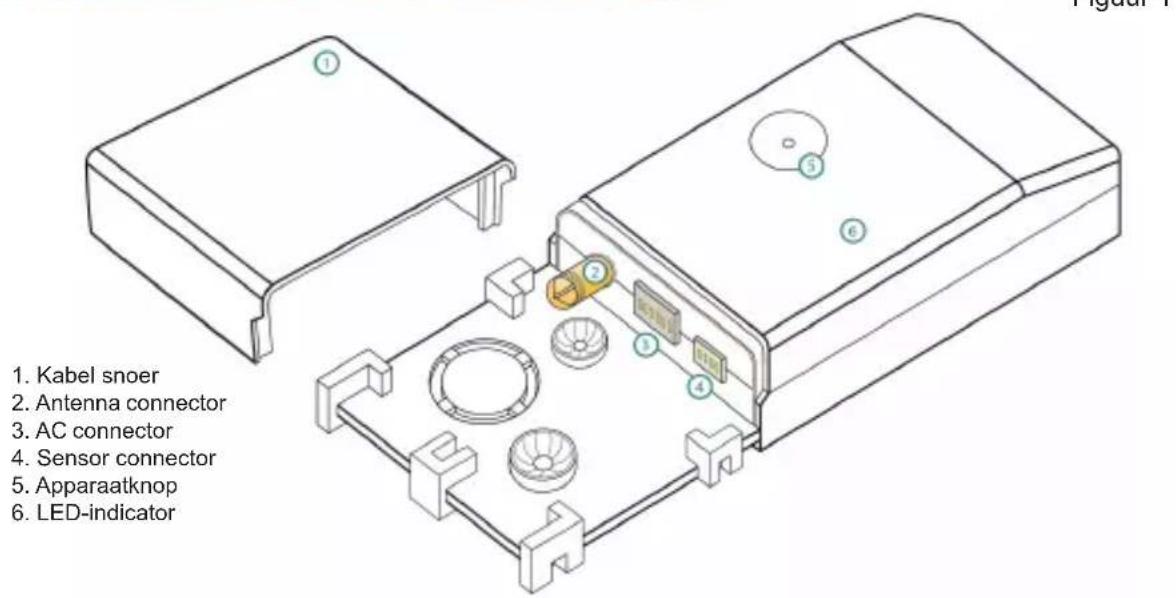

1. Productomschrijving

Het IntesisHome apparaat is een externe module die het mogelijk maakt om Panasonic ECOi PACi aan te sluiten op uw draadloos netwerk teneinde te voorzien in globale connectiviteit en bediening op afstand via een gebruiksvriendelijke interface. Inhoud van de verpakking: Voor een compleet schema en de technische beschrijving van het apparaat, raadpleeg het document op www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf Voor een uitgebreide beschrijving van de installatiemogelijkheden, raadpleeg alstublieft het document op www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf Voor alle vragen of problemen die gerelateerd zijn aan het product of de installatieprocedure, surf naar onze helpdesk: www.intesishome.com/support/faq. Raadpleeg de website www.intesishome.com/downloads voor de meest recente update. De installatie dient alleen te geschieden door een bevoegd installateur. Volg alstublieft alle veiligheidsinstructies op die in de Panasonic handleidingen zijn opgenomen.

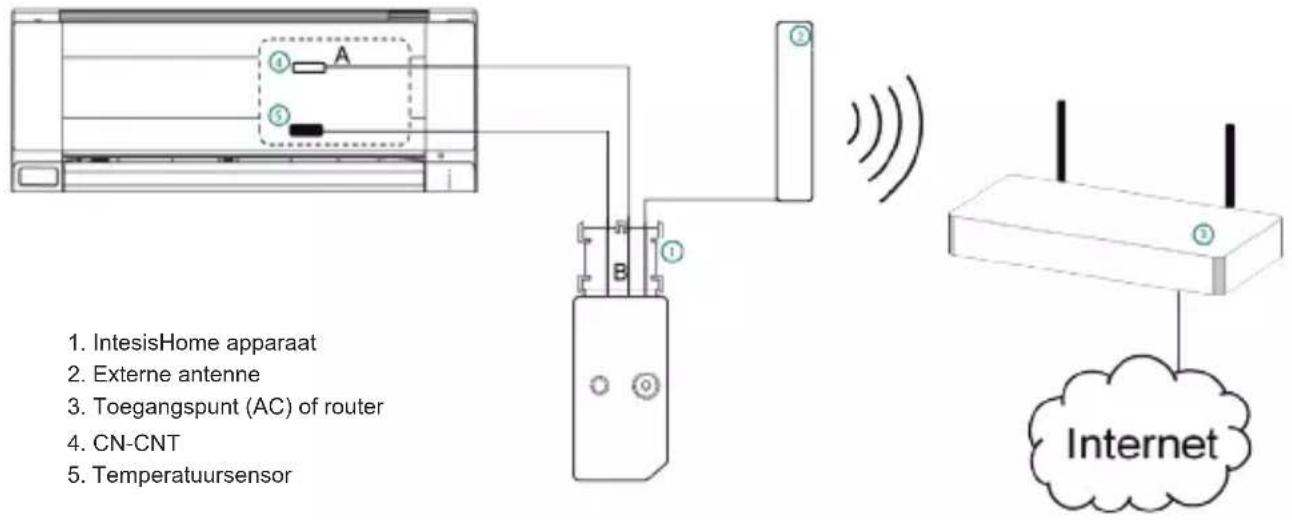

4. Installatieoverzicht

5. Verbindingen van het apparaat

1. Ontkoppel de airco-unit van het elektriciteitsnet.

2. Toegang tot de hoofd-printplaat.*

3. Localiseer de socket connector die gemerkt is als CN-CNT.*

4. Zoek een plek voor het IntesisHome apparaat. Raadpleeg sectie 6 voor verdere informatie.

5. Verbind het A-uiteinde (het lange uiteinde) van de meegeleverde kabel met de airco CN-CNT- connector

en het B-uiteinde (het korte uiteinde) met de airco-connector van het apparaat.

6. Verbind de externe antenne met de antenne-connector. Vergewis u ervan dat u de antenne-connector

naar rechts vastschroeft tot deze niet verder kan.

7. (Indien vereist) Installeer de temperatuursensor. Raadpleeg sectie 8 voor verdere informatie.

8. Plaats de antenne buiten de airco, het liefst in verticale positie en rechtstreeks gericht op de draadloze

router of toegangspunt. Raadpleeg sectie 7 voor verdere informatie.

9. Sluit de airco-unit.

10. Sluit de airco op het elektriciteitsnet aan. Als de airconditioning goed aangesloten is, zal het Led-

lampje van het IntesisHome apparaat groen knipperen en daarna groen branden.

• Raadpleeg de Panasonic installatie- en onderhoudsgids voor gedetailleerde informatie. Figuur 2

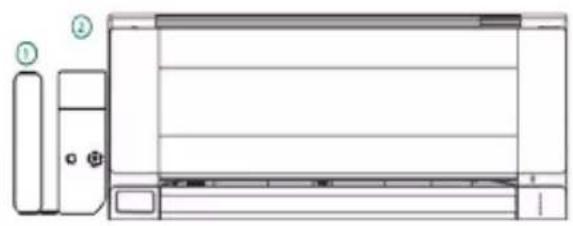

6. Plaatsing van het apparaat

Het IntesisHome apparaat kan zowel binnen als buiten de airco-units worden geïnstalleerd. Voor een uitgebreide beschrijving van de installatiemogelijkheden, raadpleeg alstublieft het document op www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf. Geïnstalleerde apparaat binnen de airco-unit of verborgen De installatie oogt netter als de gebruiker het apparaat niet ziet tijdens de normale werking ervan. Er dient rekening gehouden te worden met de volgende punten als het apparaat binnen de airco-unit wordt geïnstal- leerd.

• De LED-indicator en de knop zijn niet toegankelijk voor de gebruiker. o Het LED-lampje is een indicator van de status van het apparaat zowel tijdens de verbinding als bij een normale werking ervan o De knop wordt gebruikt om het apparaat te hercongureren als de conguratie van het toegangspunt gewijzigd is. Als dit gebeurt zal de gebruiker de binnenzijde van de airconditioning moeten bereiken.

• Indien er niet genoeg ruimte is voor de installatie binnen de airco-unit, kunnen de volgende handelingen worden verricht: o Indien dit te wijten is aan de waterleidingen, wijzig dan de aircozijde waar deze aangesloten zijn om meer ruimte binnen de airco-unit te creëren. o Anderzijds kan de steunplaat worden verwijderd (guur 1). Geïnstalleerde apparaat buiten de airco-unit Er dient rekening te worden gehouden met de volgende punten als het apparaat buiten de airco-unit wordt geïnstalleerd.

• Het apparaat kan zowel zowel met schroeven als met dubbelzijdige tape worden bevestigd.

• Het kabel snoer heeft verschillende opties om de kabels in de gewenste richting te leiden. Figuur 3

Binnenzijde van de airco-unit Buitenzijde van de airco-unit NLIntesisHome® PA-AC-WIFI-1A

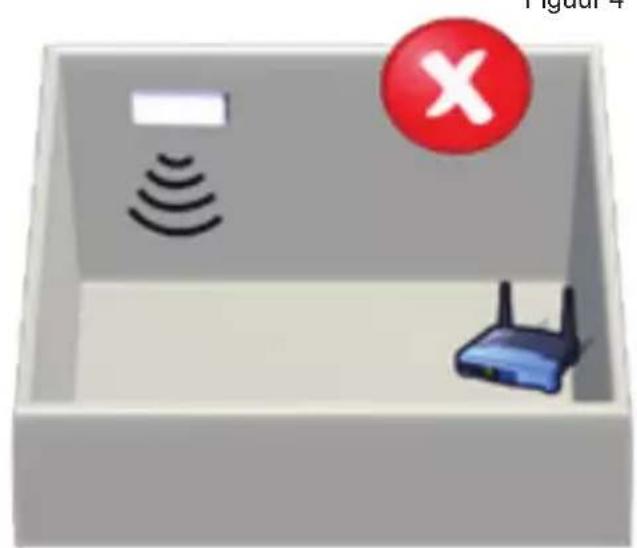

7. Antenne Plaatsing

8. Positie van de temperatuursensor

Het plaatsen van de externe antenne op een goede plaats en positie zal de communicatie tussen het Intes- isHome apparaat en uw draadloze router of toegangspunt (AP) verbeteren. Draai de antenne-connector op de juiste wijze naar rechts tot deze niet verder kan. De geleverde temperatuursensor hoeft slechts geïnstalleerd te worden in MKE- and NKE-units. Nieuwere mod- ellen hoeven niet te worden voorzien van een externe temperatuursensor. Verbind de temperatuursensor met de temperatuursensor connector van het apparaat (guur 1) en bevestig het andere uiteinde naast de luchtinlaatsensor van de airconditioning. Zie www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf voor verdere informatie Plaats de externe antenne bij voorkeur zo dicht mogelijk bij de bron van het draadloos signal (toegangspunt of router). Vergewis u ervan dat u de antenne in een verticale positie plaatst en direct gericht op uw draadloze router of toegangspunt (AP). Mocht u na de installatie bereikproblemen hebben, ga naar de afdeling connectivity-support van onze site op www.intesishome.com/support/faq. Let op: Plaats het apparaat niet bij metalen oppervlakten. Let op: Controleer zoveel mogelijk het bereik van het draadloze netwerk op de plek van de installatie. Een goede draadloze verbind- ing wordt sterk aanbevolen. Antenne in verticale positie en gericht op het draadloze toeganspunt (AC) of router. Antenne in horizontale positie en niet gericht op het draadloze toegangspunt (AC) of router. Figuur 4IntesisHome® PA-AC-WIFI-1A
