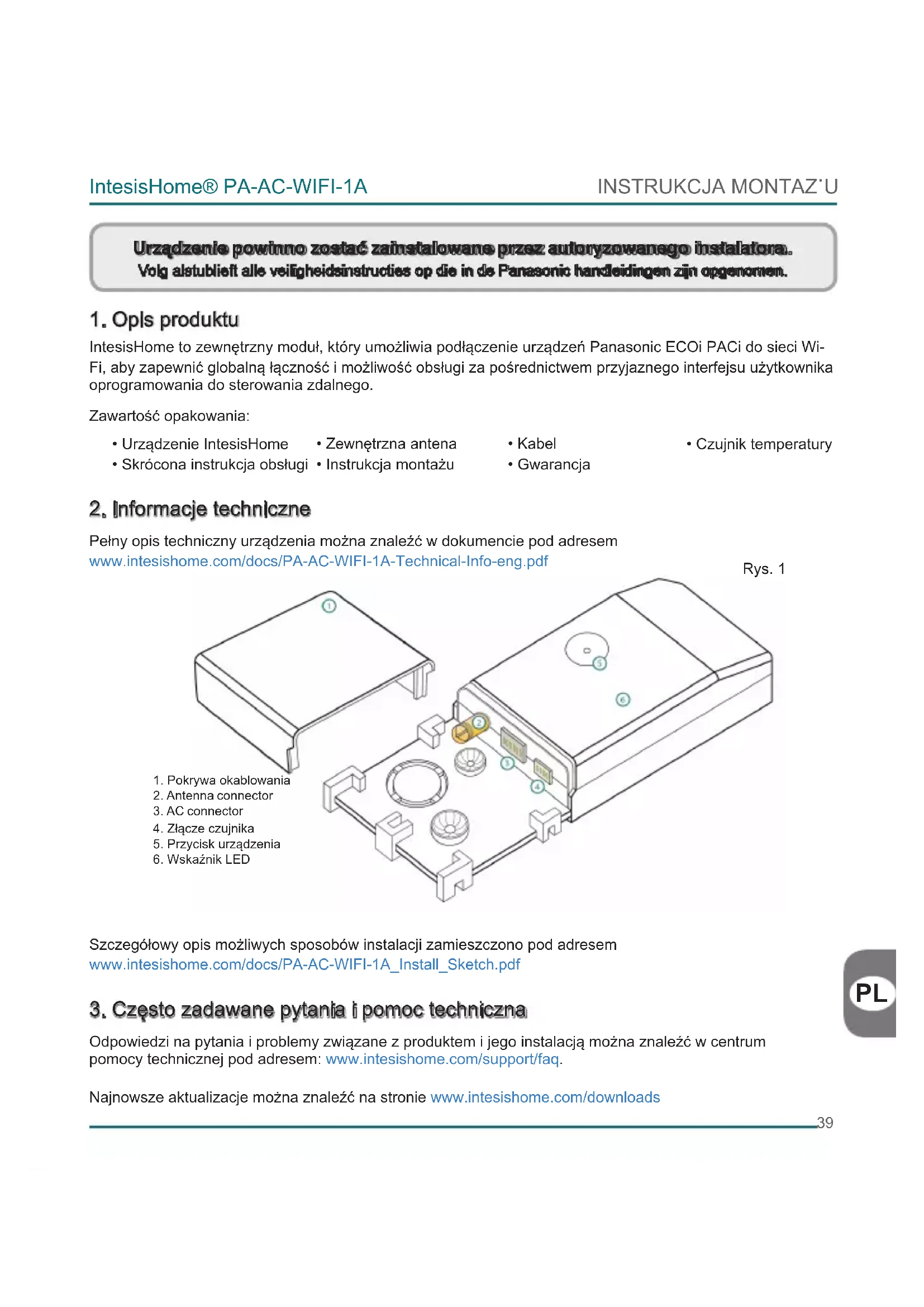

IntesisHome to zewnętrzny moduł, który umożliwia podłączenie urządzeń Panasonic ECOi PACi do sieci Wi- Fi, aby zapewnić globalną łączność i możliwość obsługi za pośrednictwem przyjaznego interfejsu użytkownika oprogramowania do sterowania zdalnego. Zawartość opakowania: Pełny opis techniczny urządzenia można znaleźć w dokumencie pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf Szczegółowy opis możliwych sposobów instalacji zamieszczono pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf Odpowiedzi na pytania i problemy związane z produktem i jego instalacją można znaleźć w centrum pomocy technicznej pod adresem: www.intesishome.com/support/faq. Najnowsze aktualizacje można znaleźć na stronie www.intesishome.com/downloads Urządzenie powinno zostać zainstalowane przez autoryzowanego instalatora. Volg alstublieft alle veiligheidsinstructies op die in de Panasonic handleidingen zijn opgenomen.

• Urządzenie IntesisHome

• Skrócona instrukcja obsługi

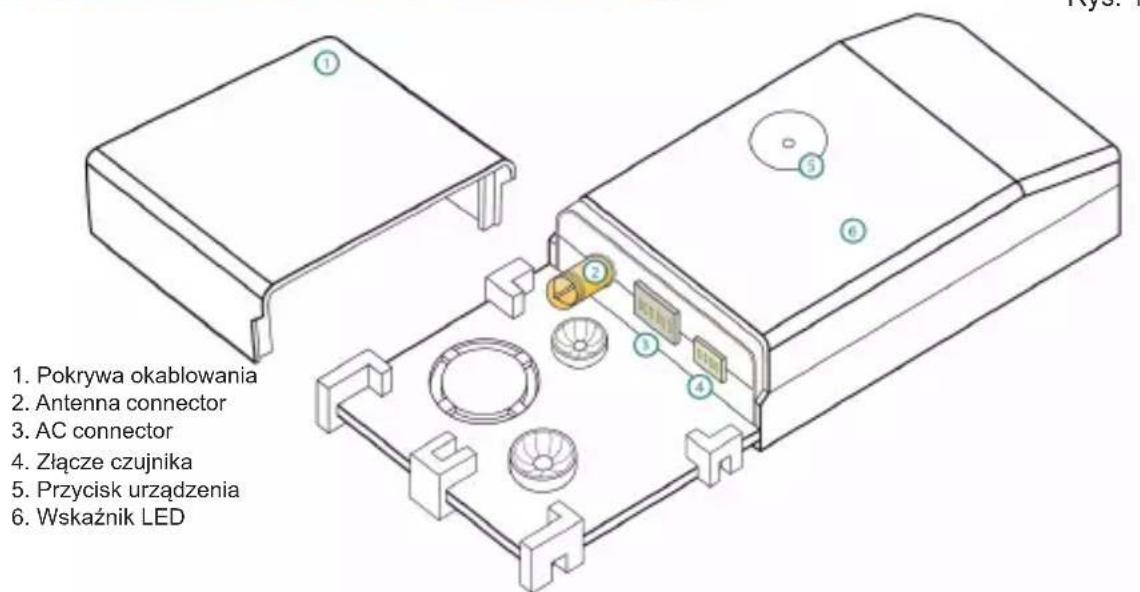

1. Pokrywa okablowania

5. Przycisk urządzenia

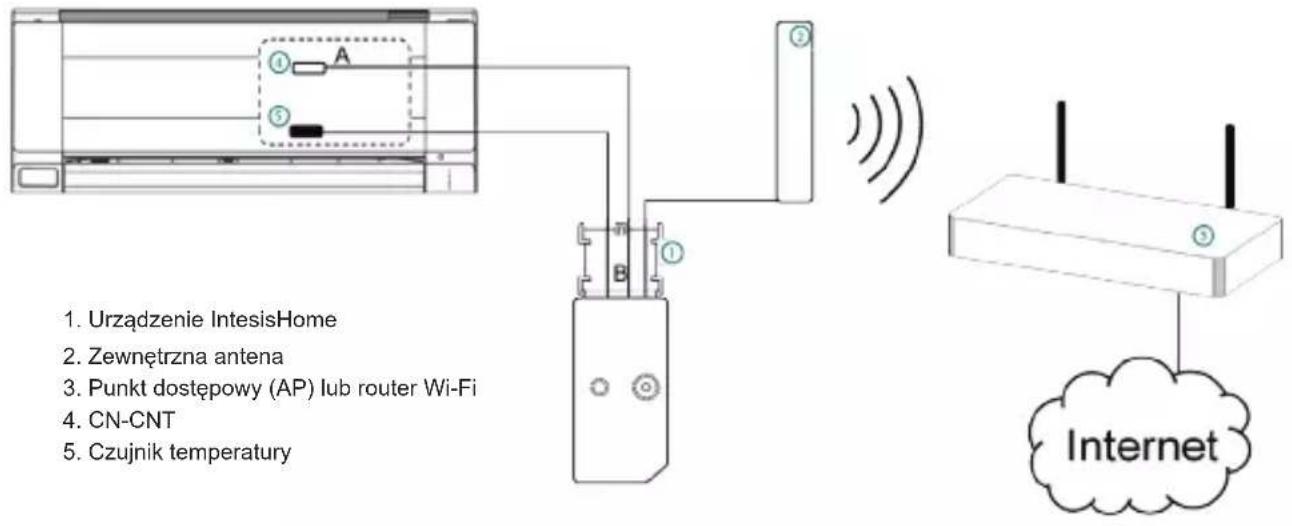

4. Omówienie instalacji

5. Podłączanie urządzenia

1. Odłączyć klimatyzator od zasilania.

2. Uzyskać dostęp do głównej płytki obwodu drukowanego.*

3. Zlokalizować złącze oznaczone kodem CN-CNT.*

4. Wybrać miejsce instalacji urządzenia IntesisHome. Więcej informacji na ten temat zamieszczono w

5. Podłączyć koniec A (dłuższy) dołączonego w zestawie kabla do złącza CN-CNT klimatyzatora, a koniec

B (krótszy) do złącza klimatyzatora na urządzeniu.

6. Podłączyć zewnętrzną antenę do złącza anteny. Złącze anteny wkręcić do oporu w kierunku zgodnym

z ruchem wskazówek zegara.

7. (W razie potrzeby) zainstalować czujnik temperatury. Więcej informacji na ten temat zamieszczono w

8. Antenę umieścić poza klimatyzatorem, najlepiej w pozycji pionowej i skierowaną bezpośrednio na router

Wi-Fi lub punkt dostępu. Więcej informacji na ten temat zamieszczono w rozdziale 7.

9. Zamknąć klimatyzator.

10. Podłączyć klimatyzator do zasilania. Jeśli połączenie z klimatyzatorem zostało wykonane prawidłowo,

dioda LED urządzenia IntesisHome zamiga na zielono, po czym zacznie świecić stałym zielonym świ- atłem.

• Szczegółowe informacje zamieszczono w instrukcji montażowej lub serwisowej Panasonic.

1. Urządzenie IntesisHome

2. Zewnętrzna antena

3. Punkt dostępowy (AP) lub router Wi-Fi

6. Miejsce instalacji urządzenia

Urządzenie IntesisHome można instalować zarówno wewnątrz, jak i na zewnątrz klimatyzatorów. Szczegółowy opis możliwych sposobów instalacji zamieszczono pod adresem www.intesishome.com/docs/PA- AC-WIFI-1A_Install_Sketch.pdf. Urządzenie zainstalowane wewnątrz klimatyzatora lub ukryte Taka metoda umożliwia bardziej estetyczną instalację, ponieważ użytkownik na co dzień nie widzi urządzenia. W przypadku instalacji urządzenia wewnątrz klimatyzatora należy uwzględnić poniższe aspekty.

• Wskaźnik LED oraz przycisk nie będą dostępne dla użytkownika. o Dioda LED jest wskaźnikiem stanu urządzenia zarówno w trakcie łączenia, jak i normalnej pracy. o Przycisk służy do ponownej konguracji urządzenia w przypadku zmiany ustawień punktu dostępu. W tym celu wymagany jest dostęp do wnętrza klimatyzatora.

• W przypadku niewystarczającego miejsca na instalację wewnątrz klimatyzatora można wykonać poniższe czynności: o Jeśli powodem są rury z wodą, należy zmienić stronę klimatyzatora, do której rury są podłączone, aby uzyskać więcej miejsca wewnątrz klimatyzatora. o o Można również usunąć powierzchnię podtrzymującą (rys. 1). Urządzenie zainstalowane na zewnątrz klimatyzatora W przypadku instalacji urządzenia na zewnątrz klimatyzatora należy uwzględnić poniższe aspekty.

• Urządzenie można przymocować zarówno za pomocą wkrętów, jak i taśmy dwustronnej.

• Pokrywa okablowania oferuje kilka różnych opcji prowadzenia kabli w żądanym kierunku.

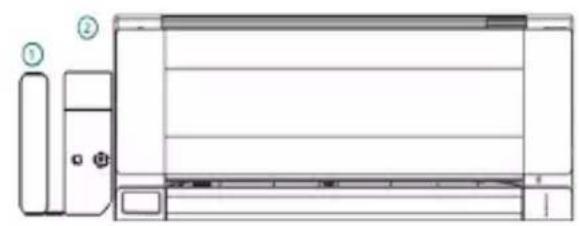

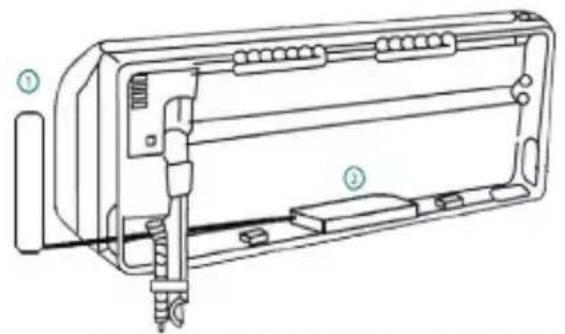

1. Zewnętrzna antena

2. Urządzenie IntesisHome

Wewnątrz klimatyzatora Na zewnątrz klimatyzatora PLIntesisHome® PA-AC-WIFI-1A

7. Umiejscowienie anteny

8. Miejsce instalacji czujnika temperatury

Prawidłowe umiejscowienie i skierowanie anteny zewnętrznej usprawnia komunikację między urządzeniem IntesisHome a routerem Wi-Fi lub punktem dostępowym (AP). Złącze anteny wkręcić do oporu w kierunku zgodnym z ruchem wskazówek zegara. Tylko urządzenia MKE i NKE wymagają instalacji dołączonego w zestawie czujnika temperatury. W przypadku nowszych modeli zewnętrzne czujniki temperatury nie są konieczne. Podłączyć czujnik temperatury do złącza czujnika temperatury w urządzeniu (rys. 1), a drugi koniec przytwierdzić obok czujnika powietrza wlotowego klimatyzatora. Dodatkowe informacje: www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf. Umieścić zewnętrzną antenę możliwie blisko źródła sygnału Wi-Fi (punktu dostępowego AP lub routera). An- tena powinna być ustawiona pionowo i skierowana bezpośrednio na router Wi-Fi lub punkt dostępowy (AP). Jeśli po instalacji występują problemy z zasięgiem, przeczytać odpowiednią sekcję pomocy technicznej na naszej stronie pod adresem www.intesishome.com/support/faq.

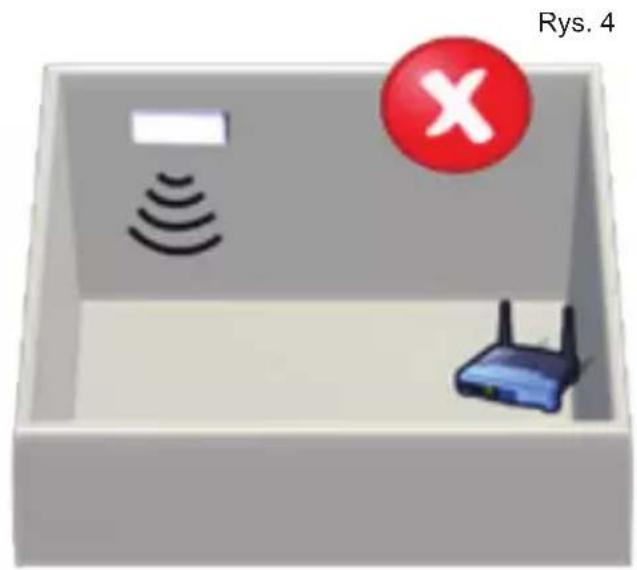

Ważn: nie należy umieszczać urządzenia w pobliżu metalowych powierzchni. Ważn: o ile jest to możliwe, należy sprawdzić zasięg Wi-Fi w loka- lizacji instalacji. Zalecany jest dobry poziom Wi-Fi. Antena w pozycji pionowej, skierowana na punkt dostępowy (AP) lub router Wi-Fi Antena w pozycji poziomej, nie skierowana na punkt dostępowy (AP) ani router Wi-Fi
