CUE28NKR - кондиционер PANASONIC - Бесплатное руководство пользователя

Тип продукта	Настенный сплит-кондиционер
Бренд	Panasonic
Модель	CUE28NKR
Категория	Кондиционер
Холодопроизводительность	28000 BTU/ч (приблизительно)
Теплопроизводительность	28000 BTU/ч (приблизительно)
Электропитание	230 В, 50 Гц
Хладагент	R32
Компрессор	Инвертор
Уровень шума	48 дБ(А) (приблизительно)
Габариты внутреннего блока	1050 x 335 x 265 мм (приблизительно)
Вес внутреннего блока	12 кг (приблизительно)
Габариты наружного блока	850 x 620 x 310 мм (приблизительно)
Вес наружного блока	40 кг (приблизительно)
Основные функции	Охлаждение, обогрев, осушение, вентиляция
Подключение	Совместим с модулем Wi-Fi IntesisHome (опционально)
Датчик	Внешний датчик температуры для моделей MKE и NKE
Безопасность	Защита от перегрева, автоматическое оттаивание
Обслуживание и очистка	Регулярная очистка фильтров, проверка соединений
Запчасти и ремонтопригодность	Запчасти доступны, ремонт уполномоченным специалистом
Общая информация	Гарантия 2 года, рекомендуется установка профессионалом

Часто задаваемые вопросы - CUE28NKR PANASONIC

Как установить модуль Wi-Fi IntesisHome на мой кондиционер Panasonic CUE28NKR?

Отключите питание кондиционера. Получите доступ к главной печатной плате и найдите разъем CN-CNT. Подключите конец A прилагаемого кабеля к CN-CNT, а конец B к разъему AC модуля. При необходимости закрепите антенну и датчик. Закройте и снова включите питание. Светодиодный индикатор должен мигнуть, а затем гореть постоянно.

Куда поместить внешнюю антенну модуля Wi-Fi?

Поместите антенну снаружи кондиционера, желательно в вертикальном положении и направленной прямо на ваш Wi-Fi роутер. Избегайте металлических поверхностей и проверьте покрытие Wi-Fi в выбранном месте. Плотно закрутите разъем по часовой стрелке.

Что делать, если после установки светодиодный индикатор не загорается?

Проверьте, что кабель правильно подключен к разъемам CN-CNT и AC. Убедитесь, что кондиционер включен. Если проблема сохраняется, обратитесь к разделу FAQ на сайте поддержки IntesisHome.

Как подключить внешний датчик температуры?

Датчик необходим только для моделей MKE и NKE. Подключите его к разъему датчика модуля (Рисунок 1). Закрепите другой конец рядом с датчиком входящего воздуха кондиционера. Подробнее см. в руководстве по установке.

Можно ли установить модуль внутри внутреннего блока?

Да, модуль может быть установлен внутри. Однако доступ к кнопке и светодиодному индикатору будет ограничен. В случае изменения конфигурации Wi-Fi вам придется открыть кондиционер. Убедитесь, что достаточно места.

Как настроить точку доступа Wi-Fi?

После установки используйте приложение IntesisHome или веб-интерфейс для настройки модуля. Следуйте инструкциям руководства по началу работы. Если точка доступа изменится, вам нужно будет нажать кнопку модуля для перенастройки.

Что делать при потере Wi-Fi соединения?

Проверьте положение антенны и покрытие Wi-Fi. Обратитесь к разделу поддержки подключения на сайте www.intesishome.com/support/faq. Вы также можете перезагрузить модуль, отключив и снова подключив его.

Совместим ли модуль IntesisHome с моим кондиционером?

Модуль совместим с блоками Panasonic ECOi и PACi. Проверьте наличие разъема CN-CNT на печатной плате вашего кондиционера. Модель CUE28NKR совместима, если у нее есть этот разъем.

Как сбросить настройки модуля Wi-Fi?

Удерживайте кнопку модуля нажатой в течение 5 секунд, пока светодиодный индикатор не начнет мигать. Это сбросит сетевые настройки. Затем вам нужно будет заново выполнить настройку через приложение.

Где найти последнюю версию прошивки?

Посетите сайт www.intesishome.com/downloads, чтобы загрузить последнее обновление прошивки. Следуйте инструкциям, прилагаемым к файлу, для обновления модуля.

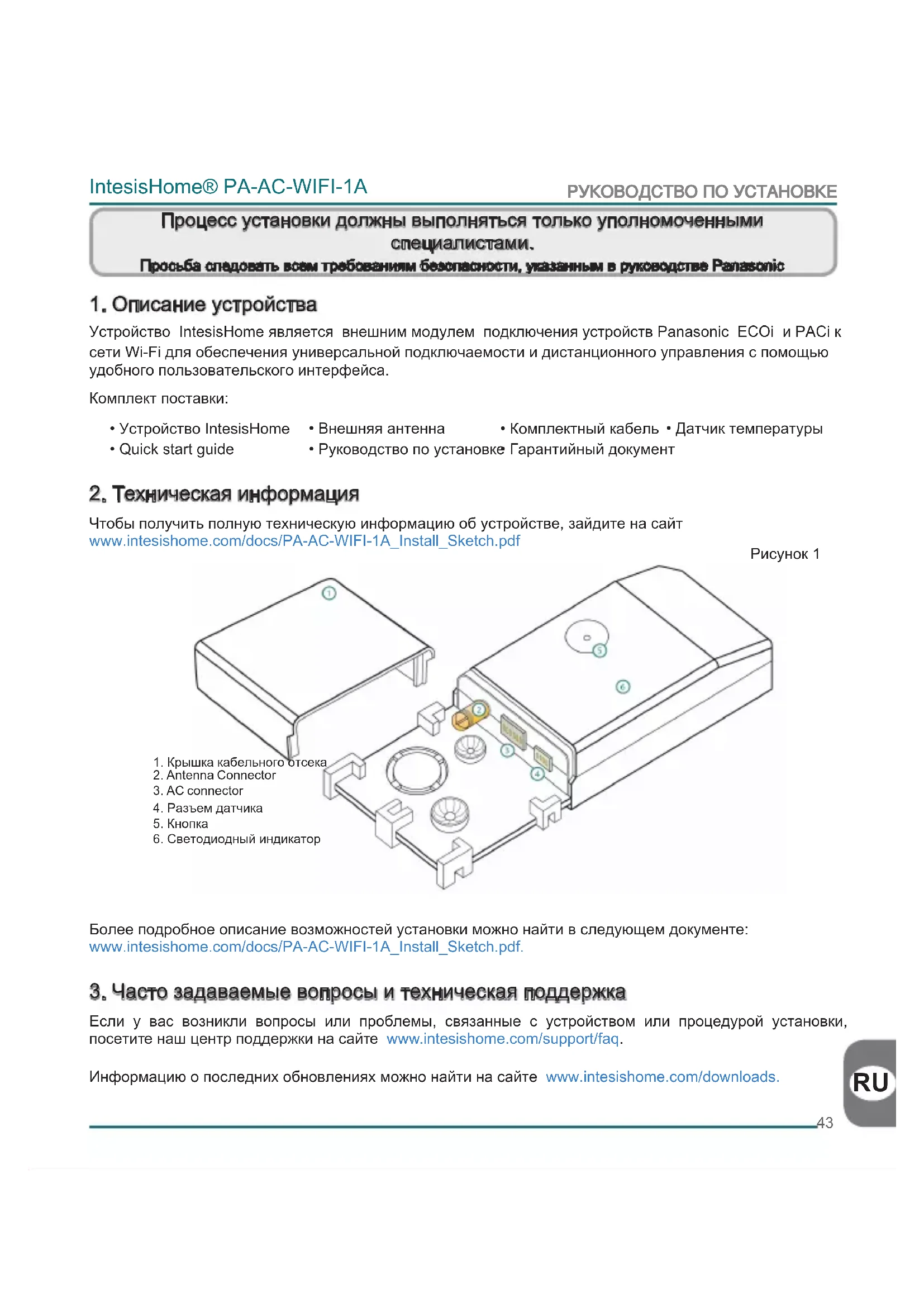

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CUE28NKR PANASONIC

La configuration du produit doit etre effectuee par un technicien agree. Vouillez suivre toutes les Instruclons de Securite foumles par les manuels de Panasonlc.

1. Description du produit

Le périphérique IntesisHome est un module externe capable de connecter les unités Panasonic ECOi et PACi au réseau Wi-Fi de la maison, afin de-disposer d'une connectivité globale et d'un contrôle distant des apparèils, grâce à une interface usager intuitive.

Contenu du pack :

• Dispositif IntesisHome

Antenne externe

Cable fourni

• Senseur de température

Guide de Prise en Main

• Guide d'Installation

Bon de garantie

2. Flche technique

La fiche technique complète du module peut être consultée sur www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

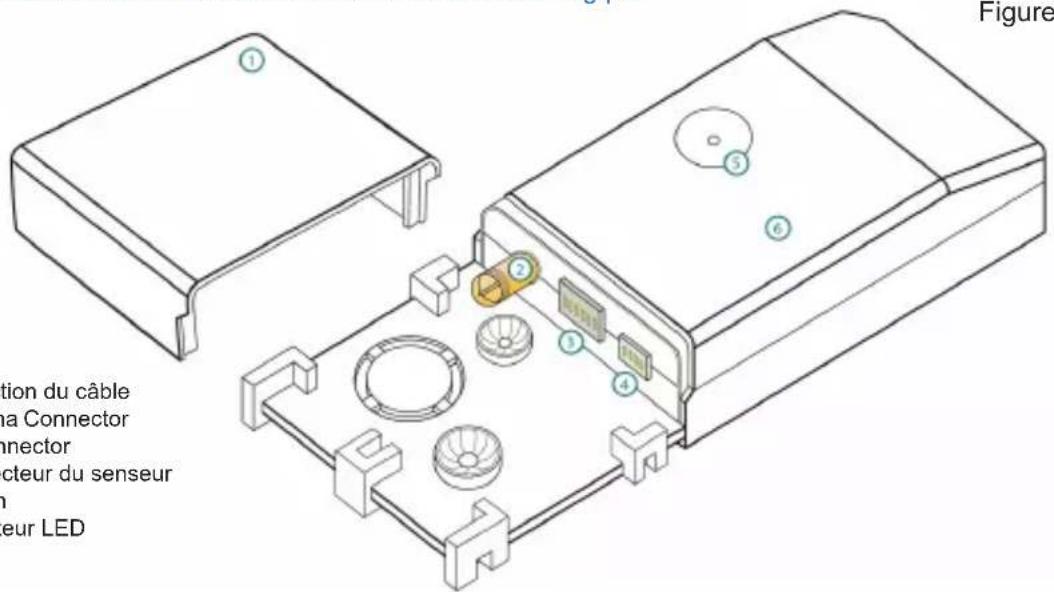

Figure 1

1. Protection du cable
2. Antenna Connector
3. AC connector
4. Connecteur du senseur
5. Bouton
6. Indicateur LED

Afin d'obtenir une description détaillée des possibités d'installation, veuillez dire document sur www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ et assistance

Pour toute question ou problème au sujet de ce produit ou de son installation, veuillez consulter notre centre d'assistance sur www.intesishome.com/support/faq.

Veuillez consultier le site www.intesishome.com/downloads pour prendre connaissance de la derniere mise a jour.

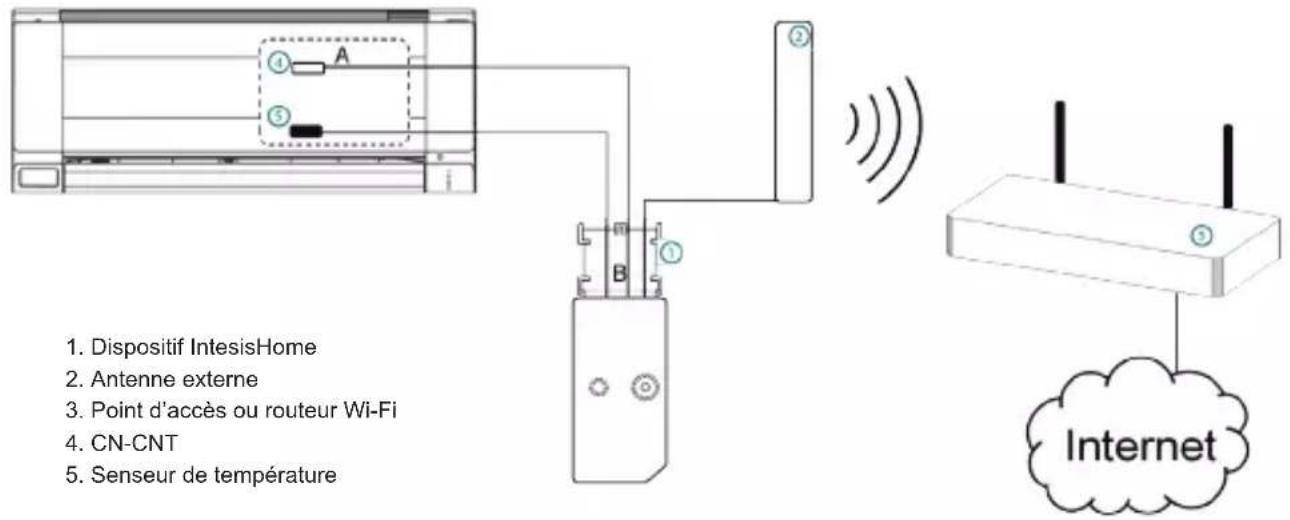

4. Aperçu de l'installation

Figure 2

5. Connexions du dispositiif

1. Debranchez le climatiseur (AC) de votre ligne d'alimentation.
2. Accédez au Tableau du Circuit Imprimé principal.*
3. Localisez le connecteur de la prise marqué CN-CNT*
4. Choisissez un endroit pour le dispositif IntesisHome. Voir section 6 pour plus d'information.
5. Connectez l'extrémité A (longue) du cable fourni au connecteur du climatiseur CN-CNT et l'extrémité B (courte) au connecteur AC du dispositif.
6. Connectez l'antenne externe au connecteur d'antenne. Assurez-vous de visser le connecteur d'antenne dans le sens des aiguilles d'une montre jusqu'à son arrêt.
7. (Si nécessaire) Installez le senseur de température. Voir section 8 pour plus d'information.
8. Placez l'antenne hors de I'AC, dans une position verticale de preference et pointant directement vers le routeur Wi-Fi ou le point d'acces (AP). Voir section 7 pour plus d'information.
9. Fermez le climatiseur.
10. Branchez l'AC à la ligne d'alimentation. Si la connexion avec le climatiseur a réussi, le LED vert du dispositif IntesisHome commencerà clignoter, puis se stabilisera.
11. Voir le manuel d'installation ou d'entretien de Panasonic pour une information en détails.

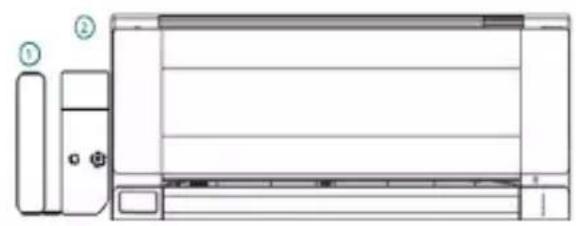

6. Emplacement du dispositif

Le dispositif IntesisHome peut s'installer à la fois à l'intérieur et à l'extérieur des unités AC.

Afin d'obtenir une description détaillée sur les possibilités d'installation, veuillez dire le document sur www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

À l'intérieur de l'unité AC À l'extérieur de l'unité

1. Antenne externe

2. Dispositif IntesisHome

Dispositif Installé à l'intérieur de l'unité AC ou dissimulé

Permet une installation plus soignée car l'utilisateur ne peut pas voir le dispositif lors de son fonctionnement habituel. Les points suivants doivent être pris en compte si le dispositif s'installe à l'intérieur de l'AC.

L'utilisateur ne pourrait pas avoir accès à l'indicateur LED, ni au bouton.

o Le LED est un indicateur sur I'etat du dispositif, à la fois lors de la connexion et du fonctionnement habituel.
o Le bouton s'utilise afin de reconfigurer le dispositif, dans le cas ou la configuration du point d'acces (AP) est modifiée. Le cas échéant, l'utilisateur aura besoin d'acceder à l'intérieur du climatiseur

• Si l'espace n'est pas suffisant pour une installation à l'intérieur de l'unité AC, les actions suivantes peuvent être réalisées:

o Si le manque d'espace est du aux conduits d'eau, changez le cote de l'AC ou ces derniers sont connectés afin de gagner de I'espace à I'intérieur de I-unité AC.
o Sinon, la surface de support peut etre retirée (Figure 1).

Dispositif Installé à l'extérieur de l'unité AC

Les points suivants doivent etre pris en compte si le dispositif s'installe a l'extérieur de I'AC.

Le dispositif doit etre fixe a la fois au moyen de vis et d'un adhesif a double face.
- La protection du cable dispose de plusieurs options afin de diriger les cables dans la direction souhaïette.

7. Emplacement de l'antenne

Placer l'antenne exter n dans un endroit et une position adequats ameliorera la communication entre le dispositif IntesisHome et voire routeur Wi-Fi Ruter ou point d'acc (AP, en angeais).

Souvenez-vous de correctement visser le connecteur de l'antenne dans le sens des aiguilles d'une montre jusqu'à son arrêt.

Important: No placez pas le module piresd'udarurface metallique.

Important: Sil possiblke, verifizazla couverture wHfictanale doobctitstallation. Il est fortemant recommandia de diapasser dum signal WHHI de hon nireau.

Fixez l'antenne externe de préférence aussi pres que possible de la source du signal Wi-Fi (point d'accès ou routeur). Veuillez-vous assurer de placer l'antenne dans une position verticale, pointant directement vers votre routeur Wi-Fi ou point d'accès (AP, en angeais).

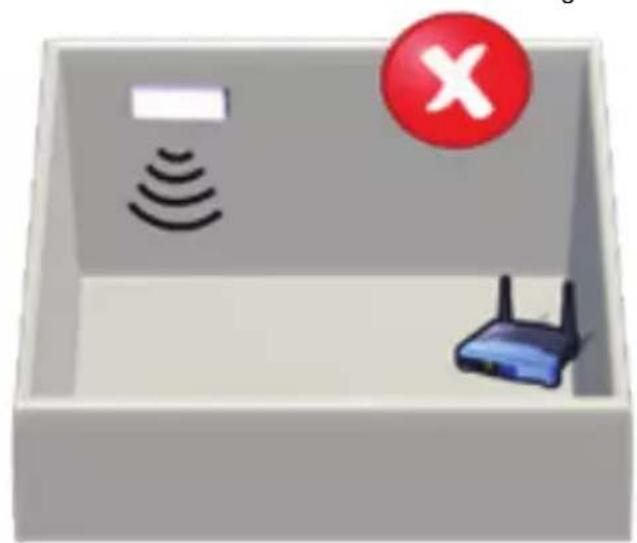

Figure 4

L'antenne est en position verticale et pointant directement vers le point d'acces VI-Fl ou rouetur.

L'antonne est en position horizontale et ne pointe pas directement vers le point d'acces Wi-Fi ou montaur.

Si vous avez des problemes de couverture suite à l'installation, veuillez visiter notre section d'assistance à la connectivité sur notre site, sur www.intesishome.com/support/faq

8. Emplacement du senseur de temperature

Le senseur de température fourni a seulement besoin d'être installé sur les unités MKE et NKE. Les modèles plus nouveaux ne requireient pas de senseur de température externe.

Connectez le senseur de température au connecteur du senseur de température du dispositif (Figure 1) et fixez l'autre extrémité près du senseur d'air d'entrée du climatiseur.

Voir http://www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf pour plus d'information.
