CUE28NKR - Luftkonditionering PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Väggmonterad splitluftkonditionering
Märke	Panasonic
Modell	CUE28NKR
Kategori	Luftkonditionering
Kylkapacitet	28000 BTU/h (uppskattning)
Värmekapacitet	28000 BTU/h (uppskattning)
Elförsörjning	230 V, 50 Hz
Köldmedium	R32
Kompressor	Inverter
Ljudnivå	48 dB(A) (uppskattning)
Mått inomhusenhet	1050 x 335 x 265 mm (uppskattning)
Vikt inomhusenhet	12 kg (uppskattning)
Mått utomhusenhet	850 x 620 x 310 mm (uppskattning)
Vikt utomhusenhet	40 kg (uppskattning)
Huvudfunktioner	Kylning, uppvärmning, avfuktning, ventilation
Anslutning	Kompatibel med Wi-Fi-modul IntesisHome (tillval)
Sensor	Extern temperatursensor för modeller MKE och NKE
Säkerhet	Överhettningsskydd, automatisk avfrostning
Underhåll och rengöring	Regelbunden rengöring av filter, kontroll av anslutningar
Reservdelar och reparerbarhet	Reservdelar tillgängliga, reparation av auktoriserad tekniker
Allmän information	2 års garanti, installation av professionell rekommenderas

Vanliga frågor - CUE28NKR PANASONIC

Hur installerar jag IntesisHome Wi-Fi-modulen på min Panasonic CUE28NKR luftkonditionering?

Koppla bort strömmen till luftkonditioneringen. Öppna huvudkretskortet och lokalisera kontakten CN-CNT. Anslut ände A av medföljande kabel till CN-CNT och ände B till modulens AC-kontakt. Fäst antennen och sensorn vid behov. Stäng och återanslut strömmen. LED-lampan ska blinka och sedan bli fast.

Var ska Wi-Fi-modulens externa antenn placeras?

Placera antennen utanför luftkonditioneringen, helst i vertikalt läge och riktad direkt mot din Wi-Fi-router. Undvik metalliska ytor och kontrollera Wi-Fi-täckningen på den valda platsen. Skruva fast kontakten ordentligt medurs.

Vad gör jag om LED-lampan inte tänds efter installation?

Kontrollera att kabeln är korrekt ansluten till kontakterna CN-CNT och AC. Se till att luftkonditioneringen är påslagen. Om problemet kvarstår, se FAQ-avsnittet på IntesisHomes supportsida.

Hur ansluter jag den externa temperatursensorn?

Sensorn behövs endast för modeller MKE och NKE. Anslut den till modulens sensorkontakt (Figur 1). Fäst den andra änden nära luftkonditioneringens inloppsluftsensor. För mer information, se installationsguiden.

Kan jag installera modulen inuti inomhusenheten?

Ja, modulen kan installeras inuti. Men åtkomsten till knappen och LED-lampan kommer att vara begränsad. Om du ändrar Wi-Fi-konfigurationen måste du öppna luftkonditioneringen. Se till att det finns tillräckligt med utrymme.

Hur konfigurerar jag Wi-Fi-åtkomstpunkten?

Efter installation, använd IntesisHome-appen eller webbgränssnittet för att konfigurera modulen. Följ instruktionerna i snabbstartguiden. Om åtkomstpunkten ändras måste du trycka på modulens knapp för att konfigurera om.

Vad gör jag vid förlust av Wi-Fi-anslutning?

Kontrollera antennens position och Wi-Fi-täckning. Se supportavsnittet för anslutning på www.intesishome.com/support/faq. Du kan också starta om modulen genom att koppla ur och återansluta den.

Är IntesisHome-modulen kompatibel med min luftkonditionering?

Modulen är kompatibel med Panasonic ECOi och PACi-enheter. Kontrollera att det finns en CN-CNT-kontakt på din luftkonditionerings kretskort. Modellen CUE28NKR är kompatibel om den har denna kontakt.

Hur återställer jag Wi-Fi-modulen?

Håll modulens knapp intryckt i 5 sekunder tills LED-lampan blinkar. Detta återställer nätverkskonfigurationen. Du måste sedan göra om konfigurationen via appen.

Var hittar jag den senaste versionen av firmware?

Besök webbplatsen www.intesishome.com/downloads för att ladda ner den senaste firmwareuppdateringen. Följ instruktionerna som medföljer filen för att uppdatera modulen.

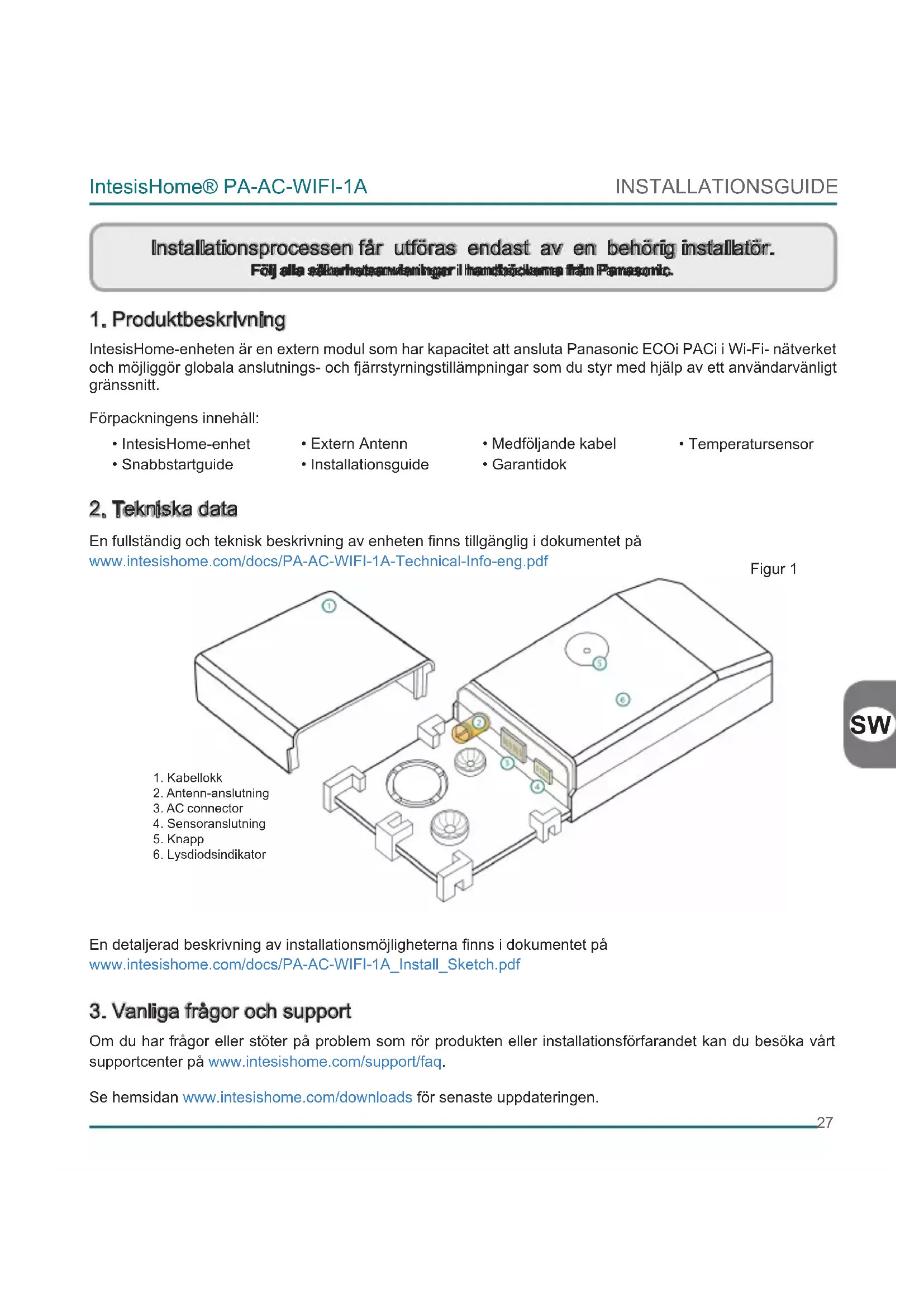

BRUKSANVISNING CUE28NKR PANASONIC

IntesisHome-enheten are en extern modul som har kapacitet att ansluta Panasonic ECOi PACi i Wi-Fi- nätverket och möjiggör globala anslutnings- och fjärrstyrningstillämpninger som du styr med hjälp av ett användarvänlig gränssnitt.

Förpacknings innehäll:

• IntesisHome-enhet

• Extern Antenn

Medfoljande kabel

• Temperatursensor

• Snabbstartguide

• Installationsguide

• Garantidok

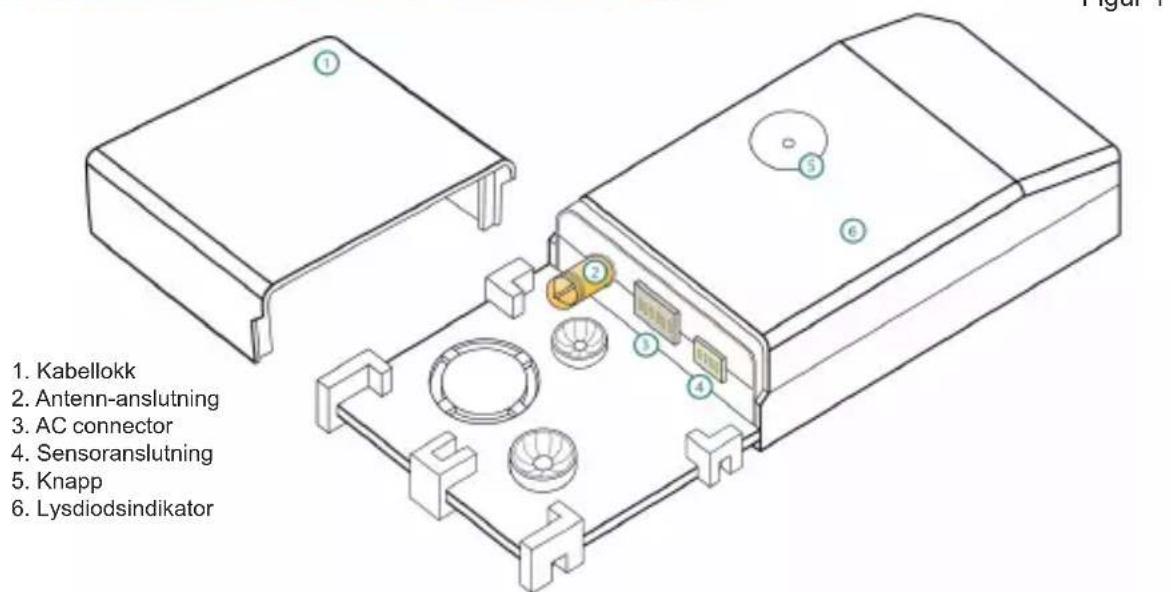

2. Tekniska data

En fullständig och teknik beskrivning av encheten finns tillganglig i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

En detaljerad beskrivning av installationsmöljigheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Vanliga frågor och support

Om du har frägor eller stöter på problem som rörprodukten eller installationsförfarandet kan du besöka vårt supportcenter på www.intesishome.com/support/faq.

Se hemsidan www.intesishome.com/downloads for senaste upppateringen.

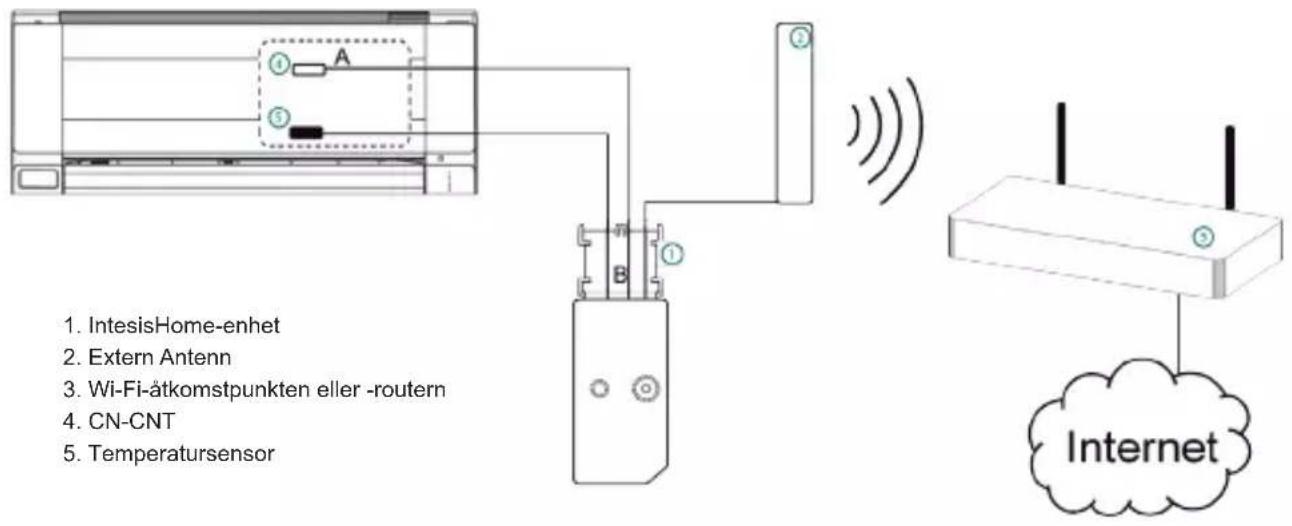

4. Installationsöversikt

Figur 2

5. Enhetens anslutnlingar

1. Koppla bort luftkonditioneringsenheten (AC) fran strömförsörningsledningen.
2. Skapa Åtkomst till huvudkretskortet.*
3. Leta upp uttaganslutningen markt CN-CNT.*
4. Valj en plats for IntesisHome-enheten. Se avsnitt 6 for mer information.
5. Anslut A-änden (den längaänden) av den medfoljande kabeln till luftkonditioneringens anslutting markt CN-CNT och B-änden (den kortaänden) till enhetens anslutting for luftkonditionering.
6. Koppla in den externa antennen i antennanslutningen. Se till att skruva in antennanslutningen medurs tills det tar stopp.
7. Installera temperatursensorn (vid behov). Se avsnitt 8 for mer information.
8. Antennen ske placeras utanfor luftkonditioneringsenheten, helst lodratt och sa att den pekar direkt mot Wi-Fi-routern eller -atkomspunktten (AP). Se avsnitt 7 for mer information.
9. Stang luftkonditioneringsenheten.
10. Anslut luftkonditioneringsenheten till stromforsorjningsledningen. Om anslutningen till luftkonditioneringsenheten lyckades börjar IntesisHome-enhetens lysdiod att blinka grön och ändras sedan till att lya stadigt grön.
11. Se installations- eller servicehandboken fran Panasonic for mer detailjerad information.

IntesisHome-enheten kan installeras bade inuti och utanfor luftkonditioneringsenheterna.

En detailjerad beskrivning av installationsmöljigheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

Figur 3

Inuti Luftkonditioneringsenheten Utanfor luftkonditioneringsenheten

1. Extern Antenn
2. IntesisHome-enhet

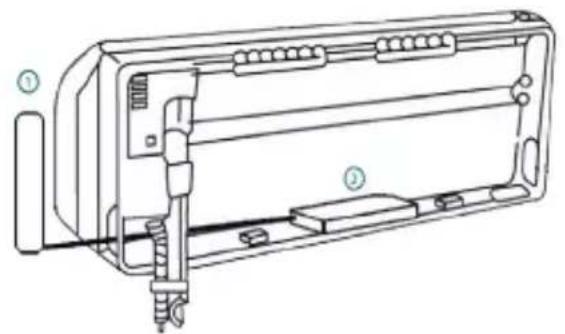

Enhet Installerad Inuti luftkonditioneringsenheten erder dold

Det här ger en snyggare installation eftersom användaren inte ser encheten under normal drift. Om encheten installeras inuti luftkonditioneringsenheten mäste foljande punkter beaktas.

• Indikationslysdioden och knappenkommen inte att vara atkomliga for anvandaren.

o Lysdioden ar en indikation for enhetens status bade under anslutning och normalt beteende.
o Knappen anvands for att omkonfigurera encheten om atkomstpunktens (AP) konfiguration andras. Om detta sker maste anvandaren skapa atkomst till insidan av luftkonditioneringsenheten.

• Om det inte finns tillräckligt mycket utrémme für installation inuti luftkonditioneringsenheten kan följande atgärder vidas:

o Om det beror pa vattenledningar byter du sida i luftkonditioneringsenheten dar de ar anslutna, sa far du mer utrymme inuti luftkonditioneringsenheten.
o Ett annat alternativ ar att avlagsna stodytan (figur 1).

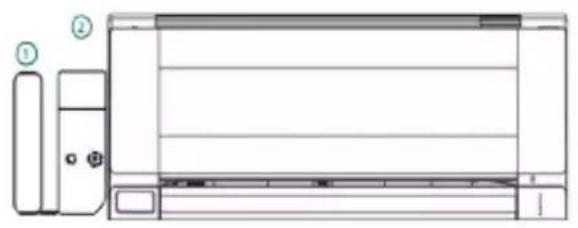

Enhet Installererad utanfor luftkonditioneringsenheden

Om encheten installeras utanfor luftkonditioneringsenheten maste foljande punkter beaktas.

• Enheten kan sattas fast med skruvar aller dubbelsidig tejp.
  Kabellocket erbjuder flera alternative for att dra kablarna i onskad riktning.

7. Antennens placering

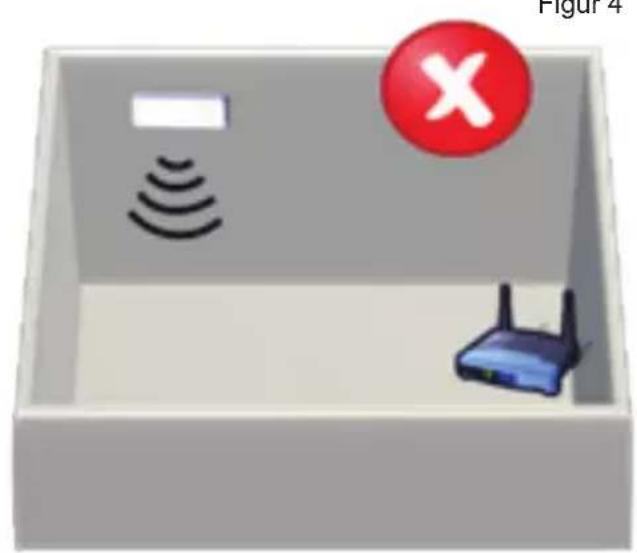

Genom att placera den externa antennen på lamyplig plats och i lamyplig position kan du forbättra kommunika-tionen mellan IntesisHome-enheten och din Wi-Fi-router erller -atkomstpunkt (AP).

Kom ihag att skruva in antennanslutningen medurs pa ratt satt tills det tar stopp.

Viktlg: Umdvik att placera antennen intill metallytor.

Vikligt: Finsk om mrigligtattkontrolbaaWFiHafakihgenoparinatltationspltaem. En good Wi-Fi-nich rekommenderae sataht.

Den externa antennen ske helst fas sà nara Wi-Fi-signalkällan (atkomspunkt erer router) som möjlg. Se till att placera antennen vertikalt och sa att den pekar direkt mot din Wi-Fi-ruter erer -atkomspunkt (AP).

Antennen I vertikalt lage, och sa att den peker mot W-Fl-Bekomstpunkten aller -rotum

Antamnann i hirsiteantall litge, sorm inie gokar mott WIL-FI-stikomnatpurtkdam allher-outhern

Vid problem med tackningen after installationen, besok avdelningen for anslutningsupport pa var webbplats med adressen www.intesishome.com/support/faq.

8. Temperatursensorns placering

Den medfoljande temperatursensorn behöver bara installereras i MKE- och NKE-enheter. Nyare modeller kräver ingen extern temperatursensor.

Anslut temperatursensorn till enhetens anslutning for temperatursensor (figur 1) och satt fast den andraänden bredvid sensorn for luftkonditioneringsenhetens luftintag.

En detaljerad beskrivning av installationsmöljigheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf
