Produkttyp	Klimaanlage Split-Wandgerät
Marke	Panasonic
Modell	CUE28NKR
Kategorie	Klimaanlage
Kühlleistung	28000 BTU/h (Schätzung)
Heizleistung	28000 BTU/h (Schätzung)
Stromversorgung	230 V, 50 Hz
Kältemittel	R32
Kompressor	Inverter
Geräuschpegel	48 dB(A) (Schätzung)
Abmessungen Inneneinheit	1050 x 335 x 265 mm (Schätzung)
Gewicht Inneneinheit	12 kg (Schätzung)
Abmessungen Außeneinheit	850 x 620 x 310 mm (Schätzung)
Gewicht Außeneinheit	40 kg (Schätzung)
Hauptfunktionen	Kühlen, Heizen, Entfeuchten, Lüften
Konnektivität	Kompatibel mit Wi-Fi-Modul IntesisHome (optional)
Sensor	Externer Temperatursensor für Modelle MKE und NKE
Sicherheit	Überhitzungsschutz, automatische Abtauung
Wartung und Reinigung	Regelmäßige Filterreinigung, Überprüfung der Anschlüsse
Ersatzteile und Reparierbarkeit	Ersatzteile verfügbar, Reparatur durch autorisierten Techniker
Allgemeine Informationen	2 Jahre Garantie, Installation durch Fachmann empfohlen

Häufig gestellte Fragen - CUE28NKR PANASONIC

Wie installiere ich das IntesisHome-Wi-Fi-Modul an meiner Panasonic CUE28NKR-Klimaanlage?

Trennen Sie die Klimaanlage vom Stromnetz. Greifen Sie auf die Hauptplatine zu und lokalisieren Sie den CN-CNT-Anschluss. Stecken Sie das Ende A des mitgelieferten Kabels in CN-CNT und das Ende B in den AC-Anschluss des Moduls. Befestigen Sie die Antenne und ggf. den Sensor. Schließen Sie das Gerät und schalten Sie es wieder ein. Die LED sollte blinken und dann dauerhaft leuchten.

Wo platziere ich die externe Antenne des Wi-Fi-Moduls?

Platzieren Sie die Antenne außerhalb der Klimaanlage, vorzugsweise senkrecht und direkt auf Ihren Wi-Fi-Router ausgerichtet. Vermeiden Sie Metallflächen und überprüfen Sie die Wi-Fi-Abdeckung am gewählten Standort. Ziehen Sie den Stecker im Uhrzeigersinn fest.

Was tun, wenn die LED nach der Installation nicht leuchtet?

Überprüfen Sie, ob das Kabel korrekt an die CN-CNT- und AC-Anschlüsse angeschlossen ist. Stellen Sie sicher, dass die Klimaanlage eingeschaltet ist. Wenn das Problem weiterhin besteht, lesen Sie den FAQ-Bereich auf der IntesisHome-Support-Website.

Wie schließe ich den externen Temperatursensor an?

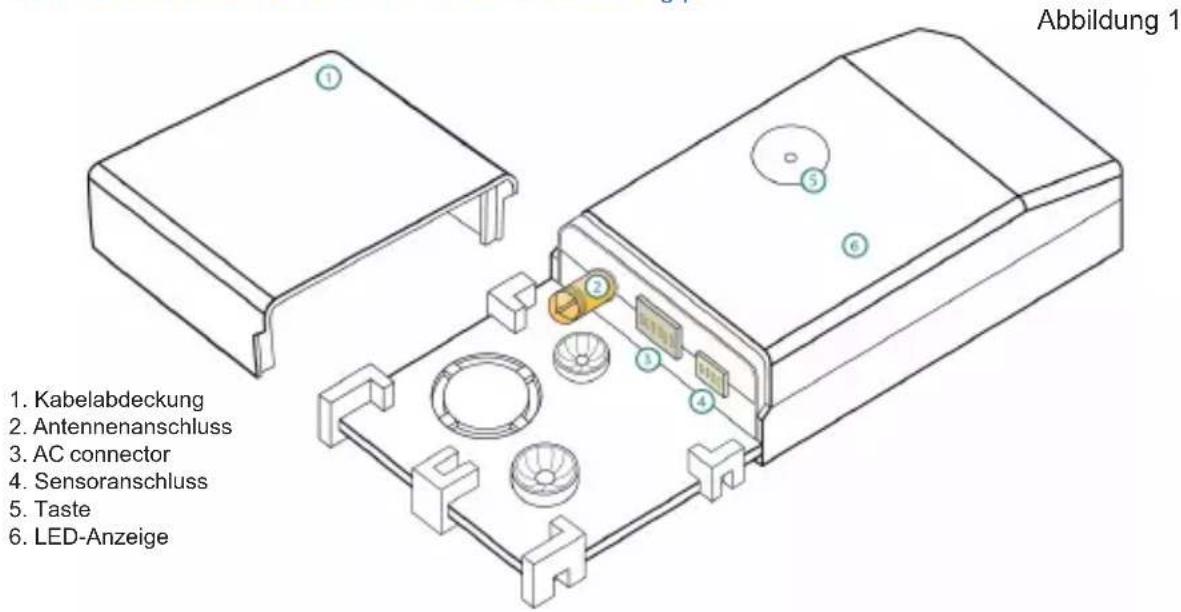

Der Sensor wird nur für die Modelle MKE und NKE benötigt. Schließen Sie ihn an den Sensoranschluss des Moduls an (Abbildung 1). Befestigen Sie das andere Ende in der Nähe des Lufteintrittssensors der Klimaanlage. Weitere Details finden Sie in der Installationsanleitung.

Kann ich das Modul im Innengerät installieren?

Ja, das Modul kann im Inneren installiert werden. Der Zugriff auf den Knopf und die LED ist jedoch eingeschränkt. Bei einer Änderung der Wi-Fi-Konfiguration müssen Sie die Klimaanlage öffnen. Stellen Sie sicher, dass ausreichend Platz vorhanden ist.

Wie konfiguriere ich den Wi-Fi-Zugangspunkt?

Nach der Installation verwenden Sie die IntesisHome-App oder die Weboberfläche, um das Modul zu konfigurieren. Befolgen Sie die Anweisungen im Schnellstartleitfaden. Wenn der Zugangspunkt wechselt, müssen Sie die Taste am Modul drücken, um neu zu konfigurieren.

Was tun bei Verbindungsverlust des Wi-Fi?

Überprüfen Sie die Position der Antenne und die Wi-Fi-Abdeckung. Lesen Sie den Bereich zur Konnektivitätsunterstützung auf www.intesishome.com/support/faq. Sie können das Modul auch neu starten, indem Sie es trennen und wieder anschließen.

Ist das IntesisHome-Modul mit meiner Klimaanlage kompatibel?

Das Modul ist kompatibel mit Panasonic ECOi- und PACi-Geräten. Überprüfen Sie das Vorhandensein des CN-CNT-Anschlusses auf der Hauptplatine Ihrer Klimaanlage. Das Modell CUE28NKR ist kompatibel, wenn es diesen Anschluss hat.

Wie setze ich das Wi-Fi-Modul zurück?

Halten Sie die Taste am Modul 5 Sekunden lang gedrückt, bis die LED blinkt. Dadurch wird die Netzwerkkonfiguration zurückgesetzt. Anschließend müssen Sie die Konfiguration über die App erneut durchführen.

Wo finde ich die neueste Firmware-Version?

Besuchen Sie www.intesishome.com/downloads, um das neueste Firmware-Update herunterzuladen. Befolgen Sie die mit der Datei gelieferten Anweisungen, um das Modul zu aktualisieren.

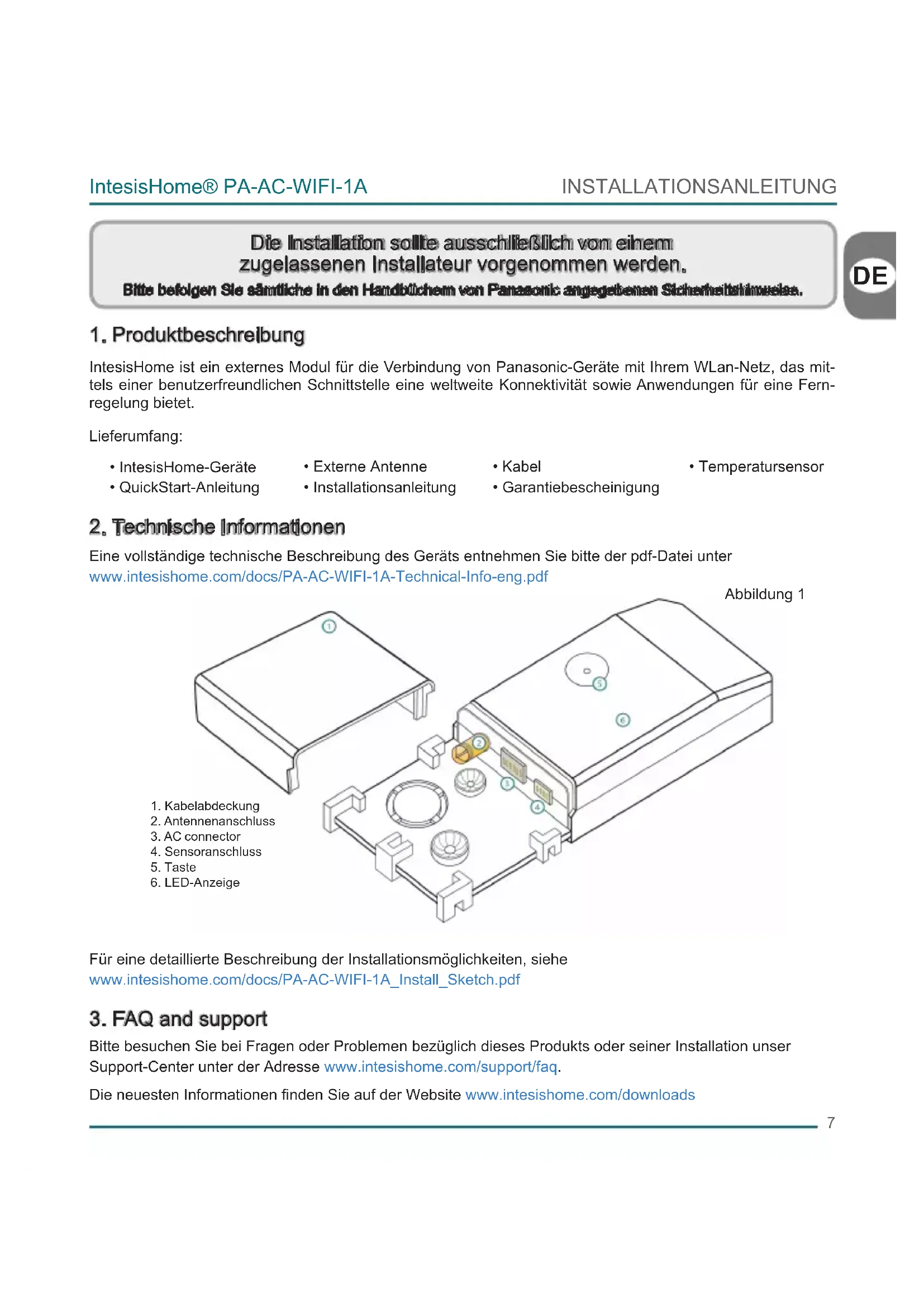

BEDIENUNGSANLEITUNG CUE28NKR PANASONIC

INSTALLATIONSANLEITUNG

GUIDE D'INSTALLATION

GUIDA PER L'INSTALLATION

Die Installation sollte ausschließlich vom einem zugelassenen Installateur vorgenommen werden.

BitbeefolgenStesamttichIndenHandbuchernvonPanasonicangegebenenSicherheitschinsusie.

1. Produktbeschreibung

IntesisHome ist ein externes Modul für die Verbindung von Panasonic-Geräte mit ihrem WLan-Netz, das mittels einer benutzerfreundlichen Schnittstelle eine weltweite Konnektivität sowie Anwendungen für eine Fernregelung bietet.

Lieferumfang:

• IntesisHome-Geräte

• Externe Antenne

Kabel

• Temperatursensor

QuickStart-Anleitung

• Installationsanleitung

• Garantiebescheinigung

2. Technische Informationen

Eine vollständige technische Beschreibung des Geräts entnahmen Sieitte der pdf-Datei unter www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

Für eine detaillerte Beschreibung der Installationsmöglichkeiten, siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ and support

Bitte besuchen Sie bei Fragen oder Problemen bezüglich thesese Products oder seiner Installation unser Support-Center unter der Adresse www.intesishome.com/support/faq.

Die neuesten Informationen finden Sie auf der Website www.intesishome.com/downloads

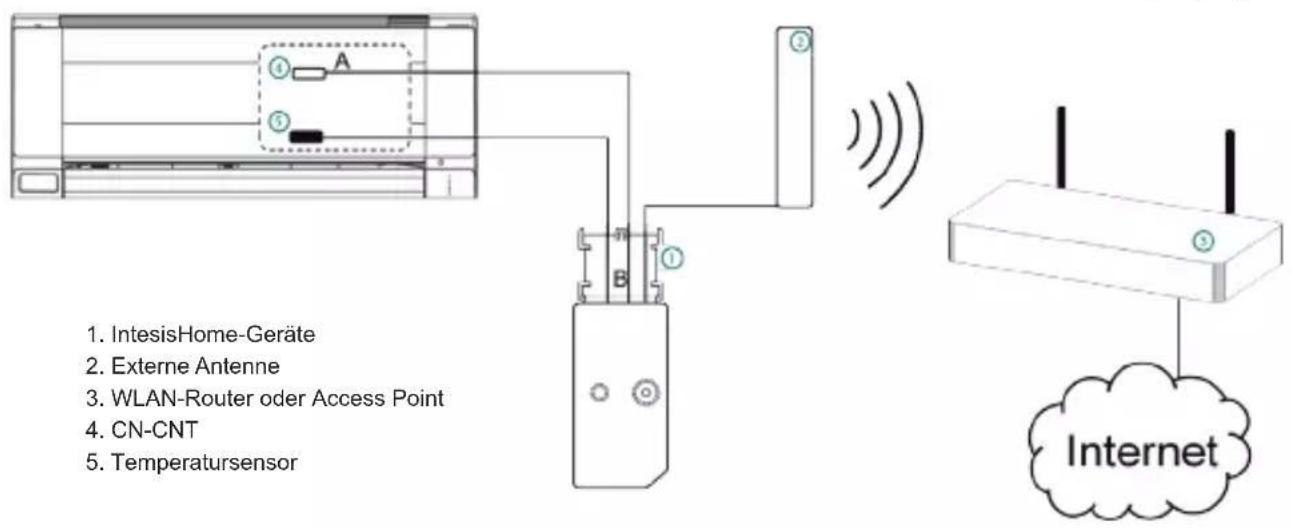

4. Installationsübersicht

5. Geräteanschlussse

1. Trennen Sie die Klimaanlage (AC) vom Stromnetz.

2. Zugriff auf die Leiterplatte.*

3. Suchen Sie den als CN-CNT markierten Anschluss.*

4. Wahlen Sie einen Installationsort für IntesisHome aus. Siehe Abschnitt 6 für nahere Informationen.

5. Verbinden Sie das (langere) Ende "A" des mitgelieferten Kabels mit dem Anschluss CN-CNT an der Klimaanlage und das (kurzere) Ende "B" mit dem darauf vorgesehenen Anschluss an Ihr Gemär.

6. Verbinden Sie die externe Antenne mit dem Antennenanschluss. Verbinden Sie den Antennenstecker mit den Anschluss, indem Sie eine Drehung im Uhrzeigersinn durchfuhren, bis er einrastet.

7. (Soweit erforderlich) Installieren Sie den Temperatursensor. Siehe Abschnitt 8 für ähnliche Informationen.

8. Platzieren Sie die Antenne außerhalb der Klimaanlage, vorzugsweise in vertikaler Position, und stellen Sie sicher, dass diese direkt auf den WLAN-Router oder Access Point (AP) zeigt. Siehe Abschnitt 7 für ähnliche Informationen.

9. Schlieben Sie die Klimaanlage.

10. Verbinden Sie die Klimaanlage erneut mit dem Stromnetz. Wenn die Verbindung zur Klimaanlage erfolgreich hergestellt werden konnte, beginnnt die LED-Leuche von IntesisHome zunachst zu blinken, und wechselt dann auf ein durchgehendes grüne Licht.

11. Siehe Installations- oder Wartungshandbuch von Panasonic für ähnliche Informationen.

6. Gerätestandort

IntesisHome kann sowohl innerhalb als auch außerhalb von Klimaanlagen installiert werden.

Für eine detailierte Beschreibung der Installationsmöglichkeiten, siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

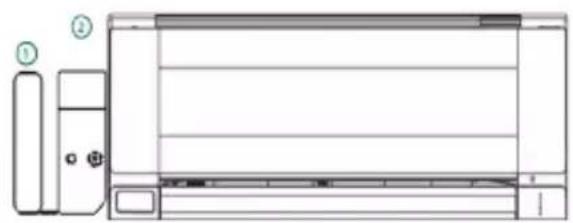

Abbildung 3

Innerhalb der Klimaanlage

Außerhalb der Klimaanlage

1. Externe Antenne
2. IntesisHome-Geräte

Installation des Gerats Innerhalb der Klimmaanlage oder "versteckt"

These Installationsart ist eleganter, da der Benutzer das Gerät im normalen Betrieb nicht sieht. Wenn das Gerät innerhalb der Klimaanlage installiert wird, sind folgende Punkte zu beachten:

• In thisem Fall hat der Benutzer keinen Zugriff auf die LED-Lampe und die Taste.

Die LED-Lampdient zur Anzeige des Betriebsstatus wahrend dem Verbindungsaufbau und im normalen Betrieb.
o Die Taste wird verwendet, um das Gerät neu zu konfigurieren, wenn sich die Konfiguration des Access Point (AP)ändert. In thisem Fall muss der Benutzer die Klimaanlage öffnen, um das Gerät neu zu konfigurieren.

• Wenn innerhalb der Klimaanlage nicht ausreichend Platz für die Installation vorhanden ist, kann folgendermaßen vorgegangen werden:

o Wenn aufgrund von Wasserleitungen nicht genügd Platz vorhanden ist, konnen diese auf den anderen Seite der Klimaanlage angeschlossen werden, um innerhalb des Gehäuses mehr Platz zu schaffen
o Andernfalls kann die Stutzplatte entfernt werden (Abbildung 1)

Installation des Gerats außerhalb der Klimaanlage

Wenn das Gerät außerhalb der Klimaanlage installiert wird, sind folgende Punkte zu beachten:

Das Gerät kann durch Schrauben oder doppelseitiges Klebeband befestigt werden.
Die Kabelabdeckung verfügt über verschiedene Optionen, um die Kabel in die gewünschte Richtung zu verlagen.

7. Platzierung der Antenne

Die Positionierung der externen Antennae an dem korrekten Standort und in der bestmöglichen Position verbessert die Kommunikation zwischen IntesisHome und Ihrw WLAN-Router oder Access Point (AP).

Verbinden Sie den Antennenstecker mit den Anschluss, indem Sie eine Drehung im Uhrzeigersinn durchfuhren, bis er einrastet.

Wichtig: Vermelden Sie eine Positionierung die Garäts in der Nähe von Metalflächen

Wichtig: Überprüften Sia, sofern möglich, den WLaM-Empfängim Installationsbereich. Ein greater WLaM-Empfäng wird dringend empflichen.

Fixieren Sie die externe Antenne vorzugsweise so nahe wie möglich an der WLAN-Signalquelle (Access Point oder Router).Bitte stellen Sie safer, dass sich die Antenne in einer vertikalien Position befindet und direkt auf ihren WLAN-Router oder Access Point (AP) zeigt.

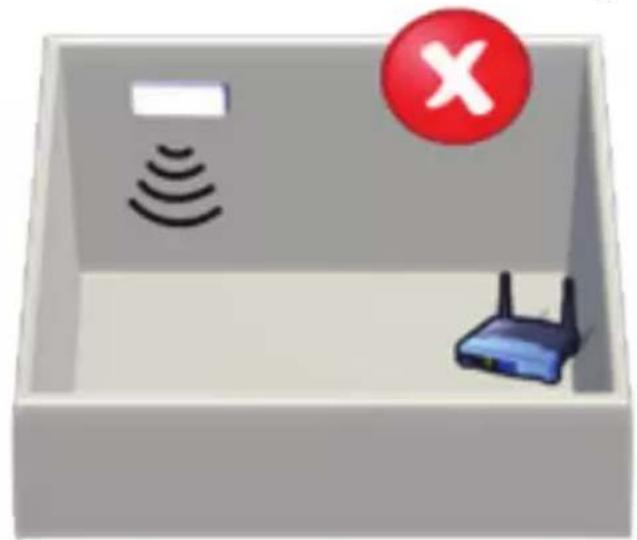

Abbildung 4

Antenna in vertikal Position, zeit direkt auf WLAN-Router oder Access Point.

Antenna In horizontal Position, zeit nicht direkt auf WLAN-Router oder Access Point

Wenn Sie nach der Installation Probleme mit dem Empfang haben,itte besuchen Sie den entsprechenden Abschnitt auf unserer Internetseite fur nahere Informationen www.intesishome.com/support/faq.

8. Platzierung des Temperatursensors

Der mitgelieferte Temperatursensor muss nur bei MKE- und NKE-Geräten installiert werden. Die neueren Modelle benötigen keinen externen Temperatursensor.

Verbinden Sie den Temperatursensor mit dem darauf vorgesehenen Anschluss am Gerät (Abbildung 1) und befestigen Sie das andere Ende geben dem Lufteinggangssensor der Klimaanlage.

Siehe www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf fur nahere Informationen.

Vgtigt: Undgai at placere enheden i mharsten auf modaleverflader
