Tipo di prodotto	Condizionatore split a parete
Marca	Panasonic
Modello	CUE28NKR
Categoria	Condizionatore
Capacità di raffreddamento	28000 BTU/h (stima)
Capacità di riscaldamento	28000 BTU/h (stima)
Alimentazione elettrica	230 V, 50 Hz
Refrigerante	R32
Compressore	Inverter
Livello sonoro	48 dB(A) (stima)
Dimensioni unità interna	1050 x 335 x 265 mm (stima)
Peso unità interna	12 kg (stima)
Dimensioni unità esterna	850 x 620 x 310 mm (stima)
Peso unità esterna	40 kg (stima)
Funzioni principali	Raffreddamento, riscaldamento, deumidificazione, ventilazione
Connettività	Compatibile con modulo Wi-Fi IntesisHome (opzionale)
Sensore	Sensore di temperatura esterno per modelli MKE e NKE
Sicurezza	Protezione da surriscaldamento, sbrinamento automatico
Manutenzione e pulizia	Pulizia regolare dei filtri, verifica delle connessioni
Ricambi e riparabilità	Pezzi disponibili, riparazione da parte di tecnico autorizzato
Informazioni generali	Garanzia 2 anni, installazione consigliata da professionista

Domande frequenti - CUE28NKR PANASONIC

Come installare il modulo Wi-Fi IntesisHome sul mio condizionatore Panasonic CUE28NKR?

Spegnere l'alimentazione del condizionatore. Accedere al circuito stampato principale e individuare il connettore CN-CNT. Collegare l'estremità A del cavo fornito a CN-CNT e l'estremità B al connettore AC del modulo. Fissare l'antenna e il sensore se necessario. Richiudere e riaccendere l'alimentazione. Il LED deve lampeggiare e poi diventare fisso.

Dove posizionare l'antenna esterna del modulo Wi-Fi?

Posizionare l'antenna all'esterno del condizionatore, preferibilmente in posizione verticale e puntando direttamente verso il router Wi-Fi. Evitare superfici metalliche e verificare la copertura Wi-Fi nella posizione scelta. Avvitare saldamente il connettore in senso orario.

Cosa fare se il LED non si accende dopo l'installazione?

Verificare che il cavo sia collegato correttamente ai connettori CN-CNT e AC. Assicurarsi che il condizionatore sia alimentato. Se il problema persiste, consultare la sezione FAQ sul sito di supporto IntesisHome.

Come collegare il sensore di temperatura esterno?

Il sensore è necessario solo per i modelli MKE e NKE. Collegarlo al connettore sensore del modulo (Figura 1). Fissare l'altra estremità vicino al sensore dell'aria di ingresso del condizionatore. Per maggiori dettagli, consultare la guida all'installazione.

Posso installare il modulo all'interno dell'unità interna?

Sì, il modulo può essere installato all'interno. Tuttavia, l'accesso al pulsante e al LED sarà limitato. In caso di modifica della configurazione Wi-Fi, sarà necessario aprire il condizionatore. Assicurarsi che ci sia spazio sufficiente.

Come configurare il punto di accesso Wi-Fi?

Dopo l'installazione, utilizzare l'app IntesisHome o l'interfaccia web per configurare il modulo. Seguire le istruzioni della guida introduttiva. Se il punto di accesso cambia, sarà necessario premere il pulsante del modulo per riconfigurare.

Cosa fare in caso di perdita della connessione Wi-Fi?

Verificare la posizione dell'antenna e la copertura Wi-Fi. Consultare la sezione di assistenza sulla connettività su www.intesishome.com/support/faq. È anche possibile riavviare il modulo scollegandolo e ricollegandolo.

Il modulo IntesisHome è compatibile con il mio condizionatore?

Il modulo è compatibile con le unità Panasonic ECOi e PACi. Verificare la presenza del connettore CN-CNT sul circuito stampato del condizionatore. Il modello CUE28NKR è compatibile se dispone di questo connettore.

Come ripristinare il modulo Wi-Fi?

Tenere premuto il pulsante del modulo per 5 secondi fino a quando il LED lampeggia. Questo ripristina la configurazione di rete. Successivamente, sarà necessario riconfigurare tramite l'app.

Dove trovare l'ultima versione del firmware?

Consultare il sito www.intesishome.com/downloads per scaricare l'ultimo aggiornamento del firmware. Seguire le istruzioni fornite con il file per aggiornare il modulo.

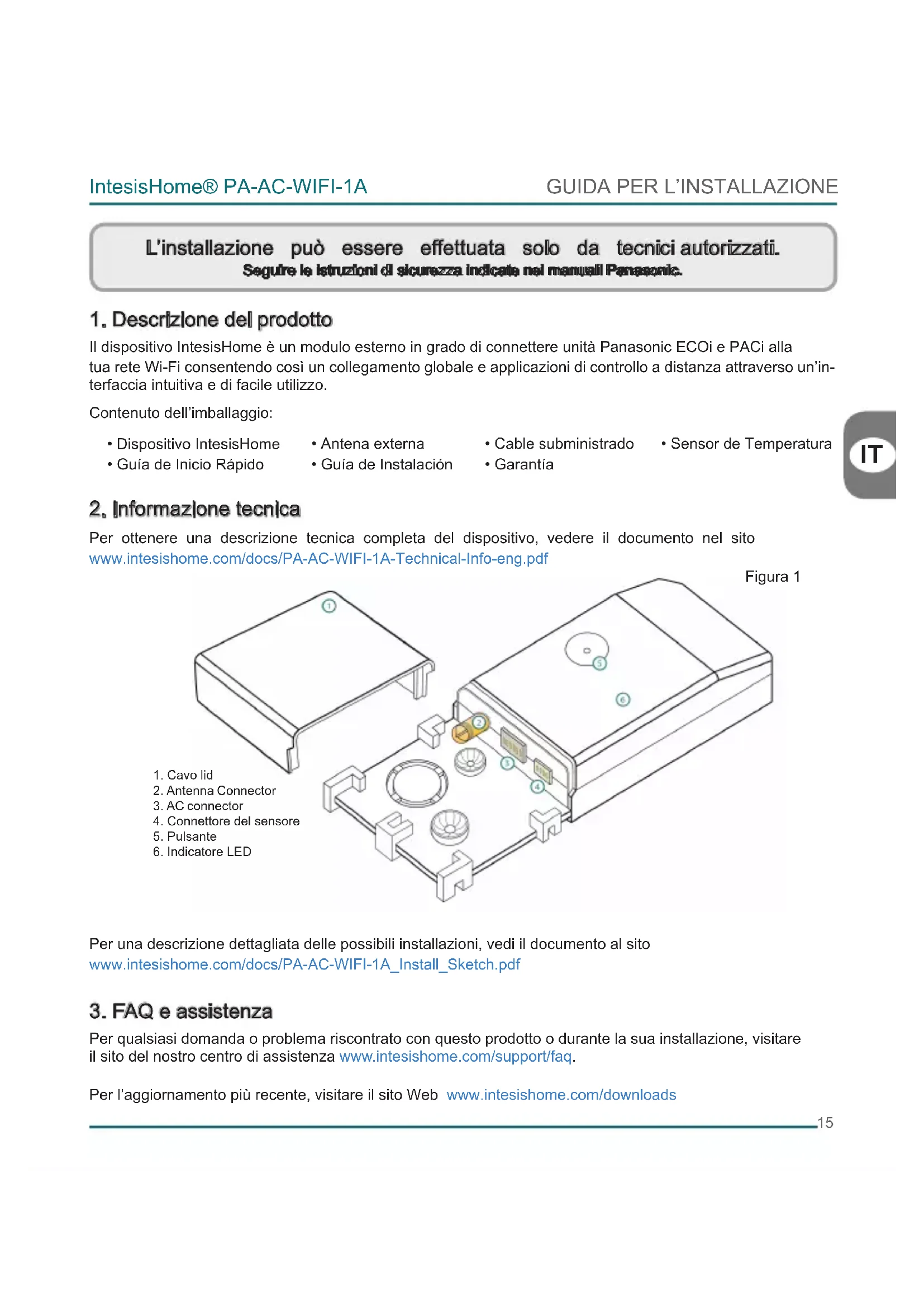

MANUALE UTENTE CUE28NKR PANASONIC

L'installazione può essere effettuata solo da tecnici autorizzati. Segutre la istruzioni di sicurezza indica nel manuall Panasonic.

1. Descrizione del prodotto

Il disposizione IntesisHome è un modulo esterno in grado di connette unità Panasonic ECOi e PACi alla tua rete Wi-Fi consentendoosi un collegamento globalee applicazioni di controllo a distanceattraverso un'interfaccia intuitiva e di facile utilizzo.

Contenuto dell'imballaggio:

Dispositivo IntesisHome

2. Informazione tecnica

Per ottenere una descrizione tecnia completa del dispositivo, videere il documento nel site www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

Per una descrizione dettagliata delle possibili installazioni, vedi il documento al site www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ e assistenza

Per qualsiasi domanda o problema riscontrato con quello prodotto o durante la sua installmente, visitare il sito del nostro centro di assistenza www.intesishome.com/support/faq.

Per l'aggiornamento più recente, visitare il site Web www.intesishome.com/downloads

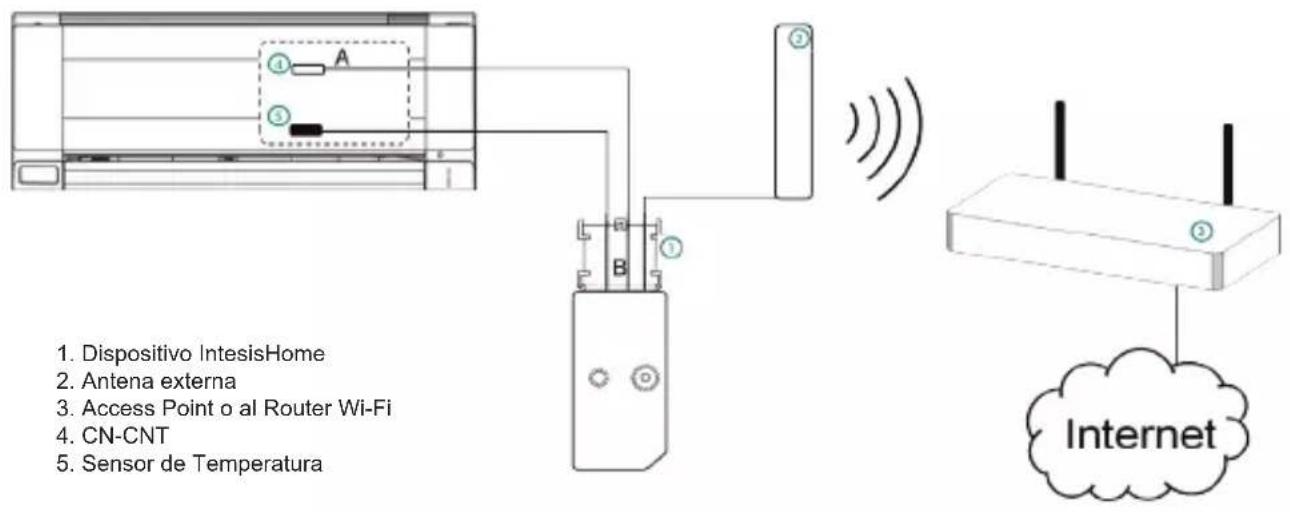

4. Schema di installmente

Figura 2

5. Connesslone del dispositivo

1. Staccare la presa di corrente del condizionatore d'aria (AC).
2. Accedere alla scheda principale del circuito stampato.*
3. Individuare la presa del connettore contrassegnata CN-CNT.*
4. Selezionare una posizione per il dispositivo Intesis Home. Per ulteriori informazioni vedi la sezione 6.
5. Collegare l'estremita A (quella lunga) del cavo in dotazione al connettore CN-CNT del condizionatore d'aria e l'estremita B (quella corta) al connettore del dispositivo AC..
6. Collegare l'antenna esterna al connettore dell'antenna. Accertarsi di avvitare il connettore dell'antenna in senso orario fino all'arresto.
7. (Se necessario) installare il sensore di temperatura. Per ulteriori informazioni vedi la sezione 8.
8. Collocare l'antenna esterna del condizionatore, preferibilmente in posizione verticale e puntata direttamente verso il Router Wi-Fi o l'Access Point (AP). Per maggiori informazioni vedi la sezione 7.
9. Chiudere il condizionatore d'aria.
10. Collegare il condizionatore d'aria alla corrente elettrica. Se la connessione è avvenuta correttamente, il LED del dispositivo Intesis Home inizia a lampeggiare con luce verde, quando passera a luce verde fissa.
11. Per informazioni dettagliate vedi il manuale o il servizio di installazione Panasonic.

6. Posizione del dispositivo

Il dispositivo Intesis Home cui estere installato all'interno o all'esterno del condizionatore d'aria.

Per una descrizione dettagliata delle possibili installazioni, vedi il documento al site www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

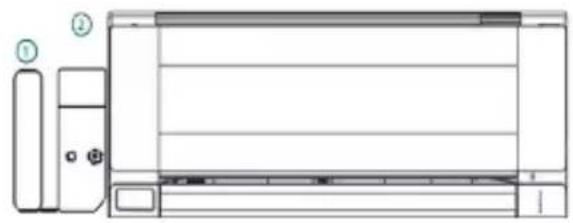

Figura 3

All'internodel condizionatore All'esterno del condizionatore

1. Antena externa
2. Dispositivo IntesisHome

Dispositivo Installato all'Interno del condizionatore d'aria o nascosto

Permette un installatione più ordinata in quanto l'utente non poue vedere il dispositoivo durante il funzionamento normale. Se il dispositivo viene installato all'interno del condizionatore bisogna tenere presente quando segue:

L'indicazione LED ed il pulsante non saranno accessibili all'utente.

o II LED è un indicatore dello stato del dispositivo durante la connessione e nel funzionamento normale
o Il pulsante serve per riparametrare il disposito se si modifica la configurazione dell'Access Point (AP). In quello caso l'utente dovra accedere all'interno del condizionatore d'aria.

• Se all'interno del condizionatore non c'è sufficiente spazio per l'installazione, si possono eseguire le seguenti operazioni:

o Se la causa sono i tubi dell'acqua, collegarli ad un altro lato del condizionatore per ottenere un maggiore spazio all'interno.

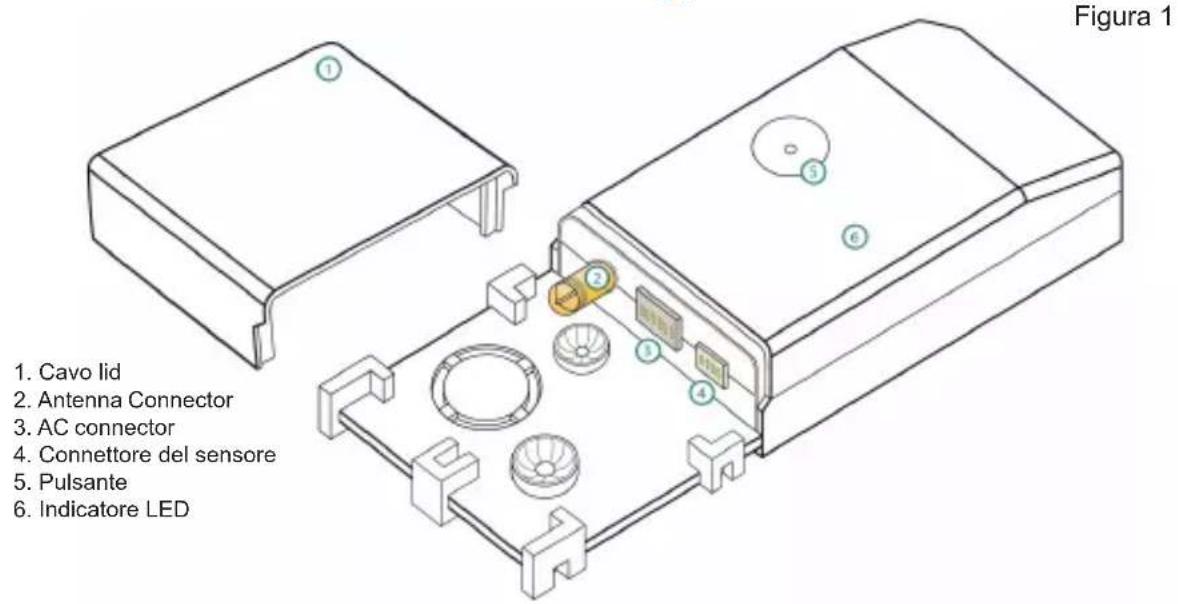

o Altrimenti, è possibile rimuovere la superficie di supporto (Figura 1).

Dispositivo Installato all'esterno del condizionatore d'aria

Se il dispositivo viene installato all'esterno del bisogna tenere presente quando segue:

Il dispositorio vuo essere fissato sua con viti sua con nastro bi-adesivo.
Il coperchio del cavo preve de diverse opzioni per orientare i cavi nella direzione desiderata.

7. Posizionamento dell'Antenna

Posizione l'antenna esterna in un luogo ed in una posizione corretta, migliorera la communicatesione tra il dispositivo IntesisHome e la rete Wi-Fi router o access point (AP).

Ricordarsi di avvitre correttamente il connettore dell'antenna in senso orario fino all'arresto.

Important: Non collocare il dis-positivo accanto a superfidi met-talliche

Important: Quandopossible,provenacontralare la copertura WHFI del lungo di installazioni. Sl raccommende vibrateamente un alto Ibello di copertura WHFI.

Fissare l'antenna esterna preferibilmente il più vicino possibile alla sorgente di segnale Wi-Fi (punto di accesso o Routerer). Assicurarsi di posizionare l'antenna in posizione verticale e che punti direttamente al vosto Routerer Wi-Fi o Access Point (AP).

Antenna in posizione verticale e che punti all'Access Point o al Router Wi-Fi

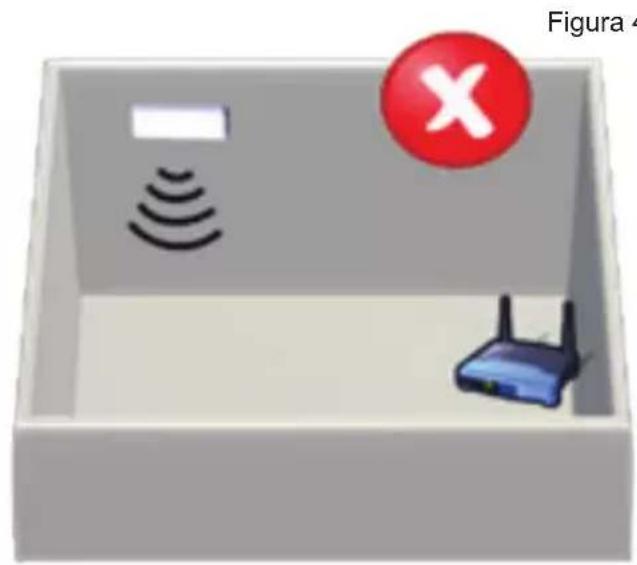

Antenna in posizioni ortzzontale a che non parti all'Access Point o al Router Wi-Fi

Se si verificano problemi di copertura dopo l'installazione, si prega di visitare la sezione di supporto di connettività nel loro site all'indirizzo www.intesishome.com/support/faq.

8. Postzone del sensore di temperatura

Nelle unità MKE e NKE deve essere installato solo il sensore di temperatura fornito. I modelli più recenti non richiedono un sensore di temperatura esterno.

Collegare il sensore di temperatura al connettore del sensore di temperatura del dispositivo (Figura 1) e fissare l'altra estremità vicino al sensore di aspirazione del condizionatore d'aria.

Vedere www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf per ulteriori informazioni.
