Producttype	Hybride koelbox (mobiele koelkast)
Merk	Mobicool
Model	B40 ACDC
Brutocapaciteit	40 L
Afmetingen (L × B × H)	520 × 510 × 450 mm
Gewicht	ongeveer 21 kg
Voeding	12 V DC (sigarettenaansteker) of 220-240 V AC, 50 Hz
Opgenomen vermogen	47 W (12 V) / 65 W (230 V)
Koeltype	Thermo-elektrisch (12 V) en compressor (230 V)
Temperatuurbereik (compressor)	+12 °C tot -15 °C, continu instelbaar
Thermo-elektrische prestatie	Tot 20 °C onder de omgevingstemperatuur
Koelvloeistof	38 g
Thermostaat	Ja, met beschermkap
Meegeleverde onderdelen	Gebruiksaanwijzing, 12 V-kabel, 230 V-kabel
Optioneel accessoire	Transformator 24/12 V DC/DC (ref. Y24)
Beoogd gebruik	Kamperen, reizen, voertuigen (auto, boot, camper)
Onderhoud en reiniging	Vochtige doek, niet onderdompelen, geen schurende middelen
Veiligheid	Aardlekschakelaar aanbevolen op boten; zekering 5 A in 12 V

Veelgestelde vragen - B40 ACDC Mobicool

Hoe sluit ik de koelbox aan op een 12 V-aansluiting?

Sluit de meegeleverde 12 V-aansluitkabel aan op de sigarettenaansteker of een 12 V-aansluiting van het voertuig. Zorg ervoor dat het contact is ingeschakeld zodat de aansluiting stroom heeft. In 12 V-modus is het thermo-elektrische systeem actief en werkt de thermostaat niet.

Kan ik de koelbox gebruiken op 230 V-netstroom?

Ja, gebruik de meegeleverde 230 V-aansluitkabel en sluit deze aan op een 230 V-stopcontact. De compressor werkt dan en de thermostaat regelt de temperatuur van +12 °C tot -15 °C.

Kan ik beide koelsystemen tegelijk gebruiken?

Nee, het apparaat mag slechts met één stroombron tegelijk werken. Gelijktijdig gebruik van het thermo-elektrische systeem en de compressor is niet toegestaan.

Hoe stel ik de temperatuur in in compressormodus?

Draai de thermostaat (onder het deksel) met de klok mee om de temperatuur te verlagen. Hoe meer u naar MAX draait, hoe lager de temperatuur (tot -15 °C). Draai helemaal naar 0 om de compressor uit te schakelen.

Wat te doen als de koelbox niet koelt op 12 V?

Controleer of het contact van het voertuig is ingeschakeld en of de 12 V-aansluiting onder spanning staat. Als de stekker heet wordt, reinig dan de aansluiting. Controleer ook de zekering van het voertuig (15 A) en de zekering van de voedingskabel (5 A, zie schema). Als het probleem aanhoudt, kunnen de ventilator of het koelelement defect zijn.

Kan ik voedsel invriezen met deze koelbox?

Ja, alleen in compressormodus (230 V). De temperatuur kan dalen tot -15 °C, waardoor voedsel kan worden ingevroren. In thermo-elektrische modus (12 V) is invriezen niet mogelijk.

Hoe reinig ik de koelbox?

Koppel het apparaat los. Reinig de binnen- en buitenkant met een vochtige doek. Gebruik nooit stromend water, schurende middelen of harde voorwerpen. Dompel het apparaat niet onder in water.

Is de koelbox geschikt voor maritiem gebruik?

Ja, maar voorzorgsmaatregelen zijn nodig: op een boot moet de netvoeding worden beveiligd met een aardlekschakelaar. Het apparaat mag niet worden blootgesteld aan regen.

Wat te doen bij condensvorming aan de binnenkant?

Dit is normaal: vocht condenseert wanneer de temperatuur daalt. Droog af met een droge doek. Dit duidt niet op een defect van het apparaat.

Waar vind ik reserveonderdelen of accessoires?

Neem contact op met de klantenservice van Mobicool of een erkende dealer. De transformator 24/12 V (ref. Y24) is verkrijgbaar als accessoire voor gebruik op 24 V-aansluitingen.

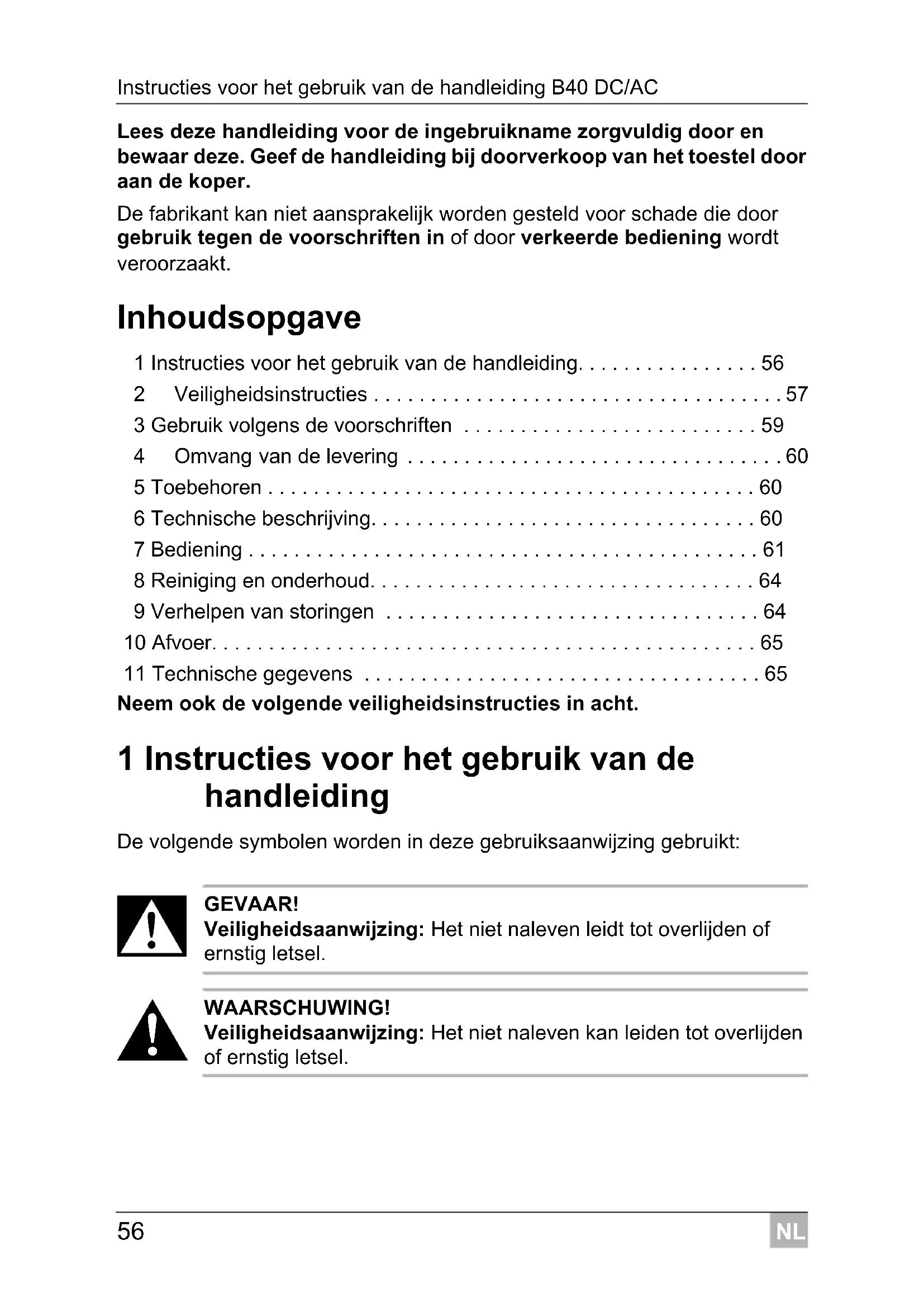

GEBRUIKSAANWIJZING B40 ACDC Mobicool

Gebruiksaanwijzingen 56

DA Hybrid-koleboks

Lees deze handleiding voor de ingebruikname zorgvuldig door en bewaar deze. Geef de handleiding bij doorverkoop van het toestel door aan de koper.

De fabrikant kan nicht aansprakelijk worden gesteld voor schade die door gebruik gegen de voorschriften in of door verkeerde bediening wordenveroorzaakt.

Inhoudsopgave

1 Instructies voor het gebruik van de handleiding. 56
2 Veiligheidsinstructies 57
3 Gebruik volgens de voorschriften 59
4 Omvang van de levering 60
5 Toebehoren 60
6 Technische beschrijving. 60
7 Bediening 61
8 Reiniging en onderhoud. 64
9 Verhelsen van storingen 64
10 Afvoer. 65
11 Technische gegevens 65

Neem ook de volgende verilgheidsinstructies in acht.

1 Instructies voor het gebruik van de handleiding

De volgende symbolen worden in deze gebruiksaanwijzing gebruikt:

GEVAAR!

Veiligheidsaanwijzing: Het Niet naleven leidt tot overlijden of ernstig letsel.

WAARSCHUWING!

Veiligheidsaanwijzing: Het Niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!

Veiligheidsaanwijzing: Het nicht naleven kan leiden tot letsel.

LET OPI!

Het Niet naleven ervan kan leiden tot materièle schade en de werkking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedieren van het product.

Handeling: dit symbol geeft aan dat u iets要去 doen. De vereiste handelingen worden stap voor stap beschreiben.

Dit symbol beschrijft het resultaat van een handeling.

afb. 1 5, pagina 3: deze aanduiding wijst u op een element in een afbeeling, in dit voorbeeld op „positie 5 in afbeeling 1 op pagina 3".

Neem ook de volgende verilgheidsinstructies in acht.

2 Veiligheidsinstructies

2.1 Algemene veiligheid

GEVAAR!

• Op boten: als uw toestel op het stroomnet is aangesloten, dient u er absolut voor te zorgen dat de stroomtoevoer via een aardlekschakelaar beveiligd is.

WAARSCHUWING!

• Als het toestel zichtaar beschadigd is, mag het Niet in gebruik worden genommen.
• Reparaties aan dit toestel mogen uitsluitend door vakmonteursuitgevoerd worden. Door ondeskundige reparations können grote bevaren ontstaan.
• Personen die door hun psychische, sensorische of geestelijkke vaardigheden of hun onervarenheid of onwetendheid nicht in staat+zijn het toestel veilig te gebruiken, mogen dit Niet zonder toezicht of instructie door een verantwoordelijkke persoon doeon.

• Elektrische toestellen zich geen spelgoed! Bewaar en gebruik het toestel buiten het bereik van kinderen.

• Er moet toezicht worden gehonden op kinderen, zodat ze nicht met toestel gaan spelen.

• Als de aansluitkabel van dit toestel worden beschadigd,要去,
• om gevaren te vermijden, door de fabrikant, diens,
• klantenservice of een gelijkwaardig gekwalificeerd persoon, -ervangen worden.

VOORZICHTIG!

• Scheid het toestel van het net
• voor iedere reiniging en ieder onderhoud
• na elk gebruik
  Levensmiddelen mogen alleen in de originele verpakkingen of geschikte bakken worden opgeslagen.

LET OPI!

• Sluit het toestel alleen als volgt aan:
• met de 12-V-aansluitkabel aan een 12-V-stopcontact in het voertuig (bijv. sigarettenaansteker)
• of met de 230-V-aansluitkabel op het 230-V-wisselstroomnet
• Vergelijk de spanning op het typeplaatje met de voorhanden energievoorziening.
• Het koeltoestel is nicht geschickt voor het transport van bijtende of oplosmiddelhoudende stoffen.
• Trek de stekker nooit aan de aansluitkabel uit het stopcontact.
• Als het koeltoestel aan de 12-V-contactdoos is aangesloten: Klem uw koeltoestel en andere verbruikers van de accu af voor u een snellader aansluit.
• Als het koeltoestel aan de 12-V-contactdoos is aangesloten: Verbreek de verbinding of schakel het koeltoesteluit, als u de motor uitschakelt. Anders kan de accu worden ontladen.

2.2 Veiligkeit bij het gebruik van het toestel

GEVAARI!

• Neem nooit blanke leidingen met blote handen vast. Dit geldt vooral bij het gebruik aan het wisselstroomnet.

VOORZICHTIG!

• Let er voor de ingebruikneming op dat de voedingskabel en de stekker droog�.

LET OPI!

• Gebruik geen elektrische toestellen binnen de koeltoestel, behalte als deze toestellen waar voor door de fabrikant worden aanbevolen.
• Zet het toestel Niet in de buurt van open vlammen of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.).
  Oververhittingsgevaar!

Let er.altijd op dat de warmte, die bij het bedrijf ontstaat, goed afgevoerd kan worden. Zorg ervoor, dat het toestel op voldoen de afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren.

• Let erop dat de ventilatiesleuven nicht worden afgedekt.
• Doe geen vloeistoffen of ijs in het binnenreservoir.
  Dompel het toestel nooit onder water.
• Bescherm het toestel en de kabels gegen hinte en vocht.

3 Gebruik volgens de voorschriften

In de compressormodus is het koeltoestel geschikt voor het koelen en diepvriezen van levensmiddelen. In de thermo-elektrische modus is het koeltoestel uitsluitend geschikt voor het koelen van levensmiddelen.

Het toestel is bestemd voor het gebruik op:

• een 12-V-boardnetstopcontact van een auto (bijv. sigarettenaansteker), boot of camper (zie spanning op het typeplaatje)
• op een 230-V-wisselstroomnet

Het toestel is ook voor op de camping geschikt. Het toestel mag nicht aan regen worden blootgesteld.

VOORZICHTIG! Gevaar voor de gezondheid!

Als u medicijnen wilt koelen, gelieve dan te controleren of het koelvermogen van het toestel aan de vereisten van het betreffende medicijn voldoet.

4 Omvang van de levering

Pos. in

afb. 1,

pag. 3

Aantal Omschrijving

1 1 Koeltoestel
-1 Gebruiksaanwijzingen

5 Toebehoren

Omschrijving Beschrijving

Y24 24/12 DC/DC-omvormer

voor de aansluiting van het 12-V---koeltoestel op 24 V---

6 Technische beschrijving

De hybride koelbox is geschikt voor het mobiele gebruik. Ze heeft twee van elkaar onafhankelijkke koelsystemen. Het toestel beschikt over een peltierkoeling met warmteafvoer door een ventilator en een koeling door een compressor. De koeling is slijtvrij.

In de thermo-elektrische modus (aansluiting aan 12V = - ) kan ze waren tot max. 20^ onder omgevingstemperatuur afkoelen of koel honden. In de compressormodus (aansluiting aan 230V ) kan ze waren afkoelen of koel honden of tot -15^ diepvriezen.

In de compressormodus kan de temperatuur via eenthermostat traploos van +12^ tot -15^ ingesteld worden.

6.1 Toestelbeschrijving

Pos.in afb.2, pag.3

Omschrijving

1 Draaggreep
2 Ventilatiesleuven
3 Thermostat

7 Bediening

VOORZICHTIG! Gevaar voor de gezondheid!

Levensmiddelen mogen alleen in de originele verpakkingen of geschikte bakken worden opgeslagen.

INSTRUCTIE

• Voordat u het neue koeltoestel in gebruik neemt, moet u het om hygienische redenen van binnen en van buiten reinigen met een vochtige doek (zie ook hoofdstuk „Reiniging en onderhoud" op pagina 64).
• Evenaar waterdruppels kuren zich afzetten binnen het koeltoestel,als die voor langere tijd heeft gekoeld.Dat is normala, aangezien het vocht in de lucht tot waterdruppels condenseert, als de temperatuur in het koeltoestel afkoelt. Het koeltoestel is nicht defect.Wis het eventueel af met een droge doeK.

7.1 Tips om energie te sparen

• Kies een goed geventileerde en gegen zonnestralen beschemde plaats.
• Laat warme spijzen eerst afkoelen, voordatu ze in het toestel koel houdt.
• Open het koeltoestel nicht vaker dan nodig.
• Laat het koeltoestel nicht langer open dan nodig is.

7.2 Koeltoestel gebruiken

ATTENTIE! Beschadigingsgevaar!

• Gebruik het toestel slechts aan een enkele energiebron. Het gegelijktijdige gebruik van het thermo-elektrische koelsysteme en de compressor is Niet toegestaan.
• Zorg ervoor dat zich alleen voorwerpen of waren in het koeltoestel bevinden die op de gekozen temperatuur gekoeldসn of月至en worden.
• Zorg ervoor dat u dranken of voeding in glazenrecipienten nicht te sterk afkoelt. Bij het bevriezen zetten dranken of vloeibare voeding zich UIT. Hierdoor können de glazenrecipienten vermietigd worden.
• Zorg ervoor dat het koeltoestel goed geventileerd worden, zDat alle onttrokken warmte afgevoerd kan worden, anders is een goede werking Niet gegardeerd. Vooral de ventilatieoppeningen mogen nicht afgedekt worden.

Plaats het koeltoestel op een stevige ondergrond.

Koeltoestel op 12 V aansluiten (thermo-elektrische modus)

AANWIJZING

In de thermo-elektrische modus is dethermostaat zonder functie en het toestel kan Niet diepvriezen.

Beveilig de leiding:tussen koeltoestel en accu met een zekering (maximaal 5 A) ab.
Sluit de 12-V-aansluitkabel (afb. 1 2, paginga 3) op de sigarettenaansteker of een 12-V-contactdoos in het voertuig aan.

Het koeltoestel start met het koelen van de binnenruimte.

Als u het koeltoestel buiten bedrijf stelt:

trek de aansluitstekker eruit.
- wikkel de aansluitkabel ter bewaring op de beiden houders aan dechterkant van het toestel.

AANWIJZING

Scheid het koeltoestel bij motorstilstand van de accu, zodate.Deze niet ontladen worden.

Koeltoestel op 230 V aansluiten (compressormodus)

Sluit de 230-V-aansluitkabel (afb. 1 3, paginga 3) op het 230-V-wisselstroomnet aan.
Open het deksel van de thermostat (afb. 2 3, paging 3) door erop te drukken.

AANWIJZING

Door opniew te drukken, worden het deksel opnieuw gesloten.

Draai dethermostat (afb. 2 3, pagina 3) met de klok mee in degewenste stand.

AANWIJZING

Hoe verder u de thermostat in de richting "MAX" draait, hoe lager de koeltemperatuur worden.

Het koeltoestel start met het koelen van de binnenruimte.

Als u het koeltoestel buiten bedrijf stelt:

Draai de thermostat (afb. 2 3, pagina 3) gegen de klok in op "0".
Trek de aansluitstekker eruit.
- Wikkel de aansluitkabel ter bewaring op de beiden houders aan dechterkant van het toestel.

7.3 Aansluten op de sigarettenaansteker

INSTRUCTIE

Let erop dat u eventueel het contact moet inschakelen om het apparaat van stroom te voorzien, als u het koeltoestel aansluit op de sigarettenaansteker van uw voertuig.

8 Reiniging en onderhoud

WAARSCHUWING!

Scheid voor elke reiniging en verzorging het toestel van het net.

LET OP! Gevaar voor beschadiging!

• Reinig het koeltoestel nooit onder stromend water of in afwaswater.
• Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, aangezien het koeltoestel hierdoor beschadigd zou+kennen raken.

Reinig het toestel van binnen en buiten af en toe met een vochtige doek.

9 Verhelpen van storingen

Storing Mogelijkkeoorzaak Voorstel tot oplossing
Uw toestel functioneert nicht (stekker zit in het stopcontact).	Op het DC-stopcontact (sigarettenaansteker) in het voertuig staat geen spanning.	In de meeste voertuigen要去 de contactschakelaar ingeschakeld+zijn om de sigarettenaansteker van spanning te voorzien.
	Op het wisselsspannings-stopcontact staat geen spanning.	Probeer een ander stopcontact.
	De binnenventilator of het koelelement of de compressor is defect.	De reparatie kan alleen door een geauthoriseerd servicebedrijf uitge-voerd worden.
Gebruik op het DC-stop-contact (sigaretten-aansteker): het contact is ingeschakeld en de box functioneert nicht.	De fitting van het DC-stopcontact is verruild. Dit heeft een slecht elektrisch contact tot gevolg.	Als uw koeltoestelstkeker in de DC-stopcontactfitting heel warm worden,要去 de fitting worden gereinigd. Ook kan de stekker Niet juist+zijn gemon-teerd.
	Dezekering van de DC-stekker is doorg-brand.	Vervang dezekering van de DC-stekker door een gelijkwaardigezekering (afb. 3 1, pagina 4).
	De voertuigzekering is doorgbebrand.	Vervang de voertuigzekering van het DC-stopcontact (doorgaans 15 A)(neem hiervoorde gebruksaanwijzing van uw voertuig in alot).

10 Afvoer

Laat het verpakkingsmateriaal indien möglichk recyclen.

Als u het product definitief buren bedrijf stelt, informeer dan bij het dichtst bijzijnde recyclingcentrum of uw specialzaak waar de betreffende afvoervoorschriften.

	B40 DC/AC
Bruto inhoud: 40 liter
Aansluitspanning: 12 V=	220-240 V, 50 Hz
Opgenomen vermogen: DC: 47 W	AC: 65 W
Koelvermogen:Thermo-elektrische modus (12 V):Compressormodus (230 V):	Max. 20 °C onder omgevingstemperatuurTraploos van +12 °C tot -15 °C
Koelmiddelhoeveelheid: 38 g
Gewicht: ca. 21 kg
Afmetingen (mm):	520 x 510 x 450
Keuring/certificaat:	CE Ε4 TUV GS

Uitvoeringen, wijzigingen in verband met de technische vooruitgang en voorradigheid voorbehonden.
