B40 ACDC - Frigorifero Mobicool - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Frigorifero ibrido (frigorifero mobile)
Marca	Mobicool
Modello	B40 ACDC
Capacità lorda	40 L
Dimensioni (L × P × H)	520 × 510 × 450 mm
Peso	circa 21 kg
Alimentazione	12 V CC (presa accendisigari) o 220-240 V CA, 50 Hz
Potenza assorbita	47 W (12 V) / 65 W (230 V)
Tipo di raffreddamento	Termoelettrico (12 V) e a compressore (230 V)
Intervallo di temperatura (compressore)	da +12 °C a -15 °C, regolabile in continuo
Prestazione termoelettrica	Fino a 20 °C al di sotto della temperatura ambiente
Liquido refrigerante	38 g
Termostato	Sì, con coperchio di protezione
Pezzi forniti	Manuale di istruzioni, cavo 12 V, cavo 230 V
Accessorio opzionale	Trasformatore 24/12 V CC/CC (rif. Y24)
Utilizzo previsto	Campeggio, viaggi, veicoli (auto, barca, camper)
Manutenzione e pulizia	Panno umido, non immergere, non usare prodotti abrasivi
Sicurezza	Interruttore differenziale consigliato su barca; fusibile 5 A in 12 V

Domande frequenti - B40 ACDC Mobicool

Come collegare il frigorifero a una presa 12 V?

Collegare il cavo di connessione 12 V fornito alla presa accendisigari o a una presa 12 V del veicolo. Assicurarsi che il contatto sia inserito affinché la presa sia alimentata. In funzionamento 12 V, il sistema termoelettrico è attivo e il termostato non funziona.

Posso usare il frigorifero sulla rete 230 V?

Sì, utilizzare il cavo di connessione 230 V fornito e collegarlo a una presa di rete 230 V. Il compressore funziona e il termostato consente di regolare la temperatura da +12 °C a -15 °C.

Posso usare entrambi i sistemi di raffreddamento contemporaneamente?

No, l'apparecchio deve funzionare con una sola fonte di energia alla volta. L'uso simultaneo del sistema termoelettrico e del compressore non è consentito.

Come regolare la temperatura in modalità compressore?

Ruotare il termostato (sotto il coperchio) in senso orario per abbassare la temperatura. Più si ruota verso MAX, più la temperatura è bassa (fino a -15 °C). Ruotare completamente verso 0 per spegnere il compressore.

Cosa fare se il frigorifero non raffredda in 12 V?

Verificare che il contatto del veicolo sia inserito e che la presa 12 V sia sotto tensione. Se la spina si scalda, pulire la presa. Verificare anche il fusibile del veicolo (15 A) e il fusibile del cavo di alimentazione (5 A, vedere schema). Se il problema persiste, il ventilatore o l'elemento refrigerante potrebbe essere difettoso.

Posso congelare alimenti con questo frigorifero?

Sì, solo in modalità compressore (230 V). La temperatura può scendere fino a -15 °C, consentendo di congelare alimenti. In modalità termoelettrica (12 V), la congelazione non è possibile.

Come pulire il frigorifero?

Scollegare l'apparecchio. Pulire l'interno e l'esterno con un panno umido. Non usare mai acqua corrente, prodotti abrasivi o oggetti duri. Non immergere l'apparecchio in acqua.

Il frigorifero è adatto per uso marino?

Sì, ma sono necessarie precauzioni: su una barca, l'alimentazione di rete deve essere protetta da un interruttore differenziale. L'apparecchio non deve essere esposto alla pioggia.

Cosa fare in caso di formazione di gocce d'acqua all'interno?

È normale: l'umidità si condensa quando la temperatura scende. Asciugare con un panno asciutto. Ciò non indica un difetto dell'apparecchio.

Dove trovare ricambi o accessori?

Contattare il servizio post-vendita Mobicool o un rivenditore autorizzato. Il trasformatore 24/12 V (rif. Y24) è disponibile come accessorio per l'uso su prese 24 V.

MANUALE UTENTE B40 ACDC Mobicool

Istruzioni per l'uso 46

Hybride koelbox

ATTENTION! Risque d'endommagement!

ParaAbrir la tapa del termostato (fig. 2 3, pagina 3) presionela una vez.

NOTA

Prima di effettuare la messa in funzione leggere accuramente quello manuale di istruzioni, conservarlo e, in caso di rivendita dell'apparecchio consegnarlo al cliente successivo.

Il produttore declina agli responsabilità per danni risultanti da un uso non conforme alla destinazione o da un impiego scorretto.

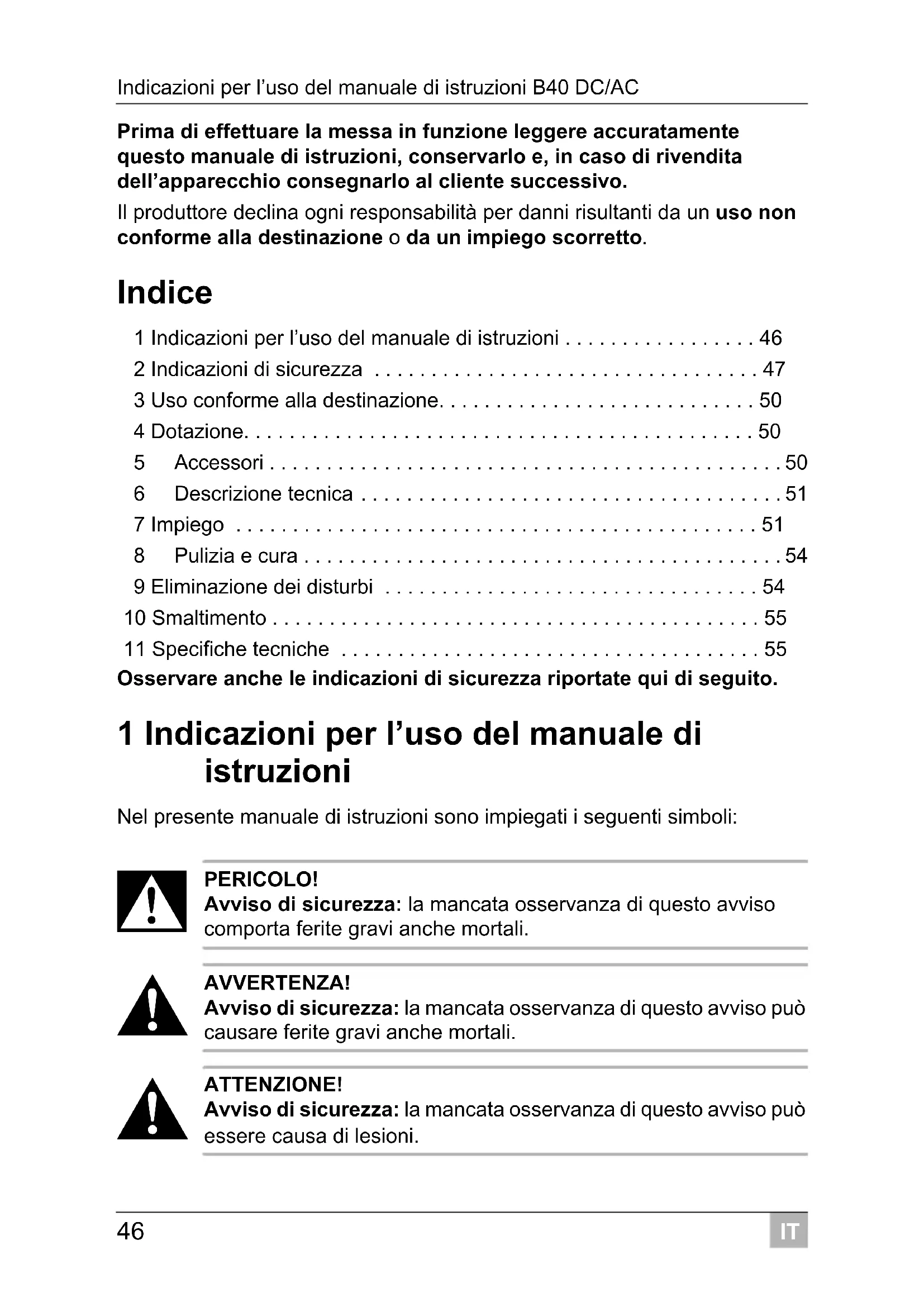

Indice

1 Indicazioni per l'uso del manuale di istruzioni 46
2 Indicazioni di sicurezza 47
3 Uso conforme alla destinazione. 50
4 Dotazione. 50
5 Accessori 50
6 Descrizione tecnica 51
7 Impiego 51
8 Pulizia e cura 54
9 Eliminazione dei disturbi 54
10 Smaltimento 55
11 Specifiche tecniche 55

Osservare anche le indicazioni di sicurezza riportate qui di seguito.

1 Indicazioni per l'uso del manuale di istruzioni

Nel presente manuale di istruzioni sono impiegati i seguenti symboli:

PERICOLO!

Avviso di sicurezza: la mancata osservanza di quello avviso comporta ferite gravi ancche mortali.

AVVERTENZA!

Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravianche mortali.

ATTENZIONE!

Avviso di sicurezza: la mancata osservanza di questo avviso più essere causa di lesioni.

AVVISO!

La mancata osservanza di estanota cui cassetà danni materiali e promiettere il funzionamento del prodotto.

NOTA

Informazioni integranti relative all'impiego del prodotto.

Modalità di intervento: quello significato indica all'utente che è necessario un intervento. Le modalità di intervento necessarie saranno descritte passo dopo passo.

Questo symbolo descrive il risultato di un intervento.

fig. 1 5, pagina 3: dati si riferiscono ad un elemento in una figura, in quello caso alla "posizione 5 nella figura 1 a pagina 3".

Osservareancheleindicazioni di sicurezza riportate qui di seguito.

2 Indicazioni di sicurezza

2.1 Sicurezza generale

PERICOLO!

• Per imbarcazioni: con il collegamento alla rete fare in modo che l'alimentazione elettrica sia sempre controllata da un errutto-re differenziale.

AVVERTENZA!

• Se l'apparecchio presenta danni visibili, non metterlo in funzione.
• Questo appearecchio deve essere riparato solo da personale specializzato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi.
• Persone che, a causa della proprie disponibilità fisiche, sensoriali o mentali, oppure che a causa della propria inesperenza o scarsa conoscenza non siano in grado di utilizzato l'apparecchio in modo sicuro, devono evitare di utilizzato se non in presenza e seguendo le istruzioni di una persona per loro responsabile.
  Gli elettrodomestici non sono giocattoli!

Conservare e impiegare l'apparecchio lontano alla portata dei bambini.

• Sorvegliare i bambini per evitare che giochino con l'apparecchio.
• Se il cavo di allacciamento di quello apparecchio viene danneggiato,esso devese essere sostituito dal produttore, da parte del suo servizio clienti,oppure da una persona sufficientemente qualificata, al fine di evitare pericoli.

ATTENZIONE!

• Staccare l'apparecchio alla rete
• prima di effettuare la pulizia e la cura
• dopo anni utilizzato
• I prodotti alimentari sono essere conservati solo nelle confezioni originali o in contentitori adeguati.

AVVISO!

• Collegare l'apparecchio solo nel modo seguente:
• con il cavo di allacciamento a 12 V alla spina a 12 V del veicolo (ad es. accendisigari)
• oppure con il cavo di allacciamento da 230 V alla rete di alimentazione in corrente alternata da 230 V
• Confrontare i dati della tensione riportati sulla targhetto con quelli delle prese e degli attacchi disponibili.
• Il frigorifero non è adatto per il trasporto di sostanze corrosive o solventi.
• Non estrarre mai la spina alla presa tirando il cavo di allacciamento.
• Quando il frigorifero è collegato ad un presa a 12 V: Staccare il frigorifero e le altre utenze alla batteria prima di collegare il caricabatterie rapido.
• Quando il frigorifero è collegato ad un presa a 12 V: Interrompere il collegamento o spegnere il frigorifero se il motore viene spento. Altrimenti la batteria si può scaricare.

2.2 Sicurezza durante il funzionamento dell'apparecchio

PERICOLO!

• Non toccare mai i cavi nudi a mani nude. Questo vale soprattutto per il funzionamento con rete di alimentazione in corrente alternata.

ATTENZIONE!

• Prima della messa in funzione assicurarsi che la linea di alimentazione e la spina siano asciutte.

AVVISO!

• Non utilizzato appearecchi elettrici all'interno del frigorifero ad eccezione di quelli consigliati dallo stesso produttore.
• Non collocare l'apparecchio nelle vicinanze di fiamme libero o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, fornì a gas ecc.).
  Pericolo di surriscaldamento!

Assicurarsi che il calore generato durante il funzionamento sfiati sufficientemente. Assicurarsi che la distance fra l'apparecchio e le pareti o altri oggetti sua tale che l'aria possa circolare liberamente.

• Fare attentzione che le feritoie di aerazione non vengano coperte.
• Non versare nessun tipo di liquido o ghiaccio nel contentatore interno.
  Non immershere mai l'apparecchio in acqua.
• Proteggere l'apparecchio e i cavi dal caldo e dall'umidità.

3 Uso conforme alla destinazione

Nel funzionamento con compressore il frigorifero è ideale per raffreddare e scaldare gli alimenti. Nel funzionamento termoelettrico il frigorifero è adatto solo per raffreddare i generi alimentari.

L'apparecchio è ideato per il funzionamento con:

• una presa di rete di bordo a 12V di un'auto (ad es. accendisigari), di una barca o di un camper (confrontare i dati della tensione riportati sulla targhetto)
• una rete di alimentazione in corrente alternata da 230 V

L'apparecchio è adattoanche per il campeggio. L'apparecchio non devesse essere esposto a pioggia.

ATTENZIONE! Pericolo per la salute!

Qualora si debbano raffreddare medicinali, controllare se l'apprecchio dispone di una potenza frigorifera in grado di soddisfare i requisiti dei rispetti pharmaci.

4 Dotazione

Pos. in

fig. 1,

pagea 3

Quantità Denominazione

1 1 Frigorifero

• 1 Istruzioni per l'uso

5 Accessori

Denominazione Descrizione

Y24 Trasformatore 24/12 CC/CC

per l'allacciamento del frigorifero 12 V--- a 24 V---

6 Descrizione tecnica

Il frigorifero ibrido è adatto per essere utilizzatoanche come frigorifero portatile. Dispone di due sistemi di raffreddamento independenti l'uno dall'alto. L'apparecchio dispone di un sistema refrigerante detto di Peltier con asportazione di calore mediante una ventola nonché di un raffreddamento mediante compressore. Il raffreddamento è resistente all'usura ed.

Nel funzionamento termoelettrico (collegamento a 12V = = ) cui raffreddare e tenere freschi alimenti fino a un max di 20^ a temperature ambiente. Nel funzionamento con compressore (collegamento a 230V ) cui raffreddare e mantenere freddi i prodotti o surglarli fino a -15^ .

Nel funzionamento con compressore la temperatura può essere impostata mediante un termostato in modo continuo da +12^ a -15^ .

6.1 Descrizione dell'apparecchio

Pos. in fig. 2, pagina 3	Denominazione
1 Manico
2 Feritoie di aerazione
3 Termostato
7 I m p i e g o
ATTENZIONE! Pericolo per la salute! I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contentitori adeguati.
i	NOTA • Per motivi igienici, prima della messa in funzione iniziale del frigoriferero, pulirne l'interno e l'esterno con un panno umido (vedi anche capitolo "Pulizia e cura" a pagna 54). • Se si raffredda per un periodo lungo è possible che un paio di gocce d'acqua possano depositarsi all'interno del frigoriferero. Questo è normale poiché l'umidità dell'aria si condensa in gocce d'acqua se la temperatura all'interno del frigoriferero si abbassa. Il frigoriferero non è guasto. Eliminarle se necessario con un paanno asciutto.

7.1 Suggerimenti per risparmiare energia

• Scegliere un luogo di impiego ben aerato e riparato dai raggi solari.
• Prima di immagazzinare cibi caldi nell'apparecchio, lasciarli prima raffreddare.
  Non apriere il frigorifero più spesso del necessario.
  Non lasciare il frigorifero aperto più del necessario.

7.2 Come utilizzato il frigorifero

ATTENZIONE! Pericolo di danni!

• Azionare l'apparecchio unicamente con una sola fonte di energia. L'utilizzo simultaneo del systema di raffreddamento termoelettrico e del compressore non è ammesso.
• Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata.
• Prestare attenzione a non raffreddareccessivamente bevande o vivande liquide conservate in contentitori di vetro, in quanto esse si dilatano se congelate,provocando la rottura del contentitore di vetro.
• Assicurarsi che il frigorifero sia ben aerato, in modo tale che il calore generato possa fuoriuscire; in caso contrario non è più garantito un funzionamento corretto. In particolare, fare attenzione che le aperture di aerazione non vengano coperte.

Collocare il frigorifero su una base stabile.

Collegamento del frigorifero a 12 V (funzionamento termoelettrico)

NOTA

Nel funzionamento termoelettrico il termostato non funziona e l'apparecchio non può surgelare.

Renderere sicuro il cavo fra il frigorifero e la batteria mediante un fusabile (massimo 5 A).
Collegare il cavo di allacciamento da 12V (fig. 1 2, pagina 3) all'accen-disigari oppure a una presa da 12V del veicolo.
√Il vano interno del frigorifero inizia a raffreddarsi.

Quando I'apparecchioiene spento:

• estrarre il connettore.
• Conservare il cavo di allacciamento avvolgendolo sui due supporti appositi sul retro dell'apparecchio.

NOTA

A motore spento, staccare il frigorifero alla batteria per non scari- carla.

Collegamento del frigorifero a 230 V (funzionamento con compressore)

Collegare il cavo di allacciamento da 230V (fig. 1 3, pagina 3) alla rete di alimentazione in corrente alternata da 230V .
Aprire il coperchio del termostato (fig. 2 3, pagina 3), premendolo.

NOTA

Premere nuovamente sul coperchio per richiuderlo.

Ruotare il termostato (fig. 2 3, pagina 3) in senso orario fino a raggiungere la posizione desiderata.

NOTA

Le positivi del termostato più prossime a "MAX" corrispondono alle temperature di raffreddamento più basse.

√ll vano interno del frigorifero inizia a raffreddarsi.

Quando I'apparecchioiene spento:

• ruotare il termostato (fig. 2 3, pagina 3) in senso antiorario fino a "0".
  -Estrarre il connettore.
• Conservare il cavo avvolgendolo sui due supporti apposti sul retro dell'apparecchio.

7.3 Collegamento all'accendisigari

NOTA

Se il frigorifero viene collegato all'accendisigari del veicolo,fare attenzione se è necessario insere l'accensione per alimentare l'apparecchio con la corrente.

8 Pulizia e cura

AVVERTENZA!

Staccare l'apparecchio alla rete agli volte che si effettua la pulizia e la cura.

AVVISO! Pericolo di danni!

• Non lavare mai il frigorifero sotto acqua corrente e non immergerlo in acqua per risciac quarlo.
• Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero.

Pulire l'interno e l'esterno dell'apparecchio di tanto in tanto con un panno umido.

9 Eliminazione dei disturbi

Disturbo Possibile causa Proposta di soluzione
L'apparecchio non funziona (la spina è inserita).	Nella presa CC (accendi-sigari) del veicolo non c'è tensione.	Nella maggior parte dei veicoli è necessario che l'interruttore di accen-sione sia inserito perché all'accendi-sigari possa arrivare tensione.
	Nella presa di tensione alternata non c'è tensione.	Provare a collegare l'apparecchio ad un'altra presa.
	La ventola interna, l'ele-mento raffreddante o il compressore potrebbero essere guasti.	I lavori di riparazione devono essere effettuali solo da un Punto Assistenza Clienti autorizzato.
Funzionamento con presa CC (accendisigari): l'accensione è inserita e il frigoriferero non funziona.	L'attacco della presa CC è sporco. Questo provoca un contatto elettrico sbagliato.	Se la spina del frigoriferero inserita nell'attacco della presa CC è diven-tata molto calda, significica che è necessario pulire l'attacco o che la spina probabilmente non è montata in modo corretto.
	Il fusibile della spina CC è bruciato.	Sostituire il fusibile della spina CC con un fusibile dello stesso tipo (fig. 3 1, paglia 4).
	Il fusibile del veicolo è bruciato.	Sostituire il fusibile del veicolo della presa CC (solitamente di 15 A). (Osservare inoltre le istruzioni per il funzionamento del vostro veicolo).

10 Smaltimento

Raccogliere il materiale di imballaggio possibilmente negli apposti contentitori di riciclaggio.

Quando il prodotto vieneMESSo fuori servizio definitivamente, informarsi al centro di ricericlaggio più vicino,oppure presso il proprio rivenditore specializzato, sulle prescrizioni adequate concernenti lo smaltimento.

11 Specifiche tecniche

	B40 DC/AC
Capacità lorda: 40 litri
Tensione di allacciamento: 12 V=220-240 V, 50 Hz
Potenza assorbita: CC: 47 W	CA: 65 W
Capacità di raffreddamento:funzionamento termoelettrico (12 V):funzionamento con compressore (230 V):	max 20 °C al di sotto della temperatura ambientein modo continu da +12 °C a -15 °C
Quantità refrigerante: 38 g
Peso: ca. 21 kg
Dimensioni (mm):	520 x 510 x 450
Certificati di controllo:	CE e 4 TUV G S

Si riservano al progresso tecnico la realizazione di versioni successive e modifiche dell'apparecchio, nonché variazioni nella consegna.
