Technische Daten	Kapazit6t: 40 Liter, Stromversorgung: 12/24V DC und 230V AC, Temperatur: bis zu 206C unter der Umgebungstemperatur.
Anwendung	Ideal f8r Reisen, Camping und Outdoor-Aktivit6ten. Kann in Fahrzeugen und zu Hause verwendet werden.
Wartung und Reparatur	Innenraum regelm59ig mit einem feuchten Tuch reinigen. Elektrische Verbindungen und die Funktion des Kompressors 8berpr8fen.
Sicherheit	Nicht Wasser aussetzen. Nur mit den angegebenen Spannungen verwenden. Bel8ftungen nicht blockieren.
Allgemeine Informationen	Gewicht: ca. 15 kg, Abmessungen: 58 x 39 x 44 cm, Garantie: 2 Jahre.

Häufig gestellte Fragen - B40 ACDC Mobicool

Wie schlie9t man den Mobicool B40 ACDC an eine Steckdose an?

Um den Mobicool B40 ACDC an eine Steckdose anzuschlie9en, verwenden Sie das mitgelieferte Netzkabel und verbinden Sie es mit einer Standard-Steckdose von 220-240V.

Der K5hlschrank k5hlt nicht, was soll ich tun?

Stellen Sie sicher, dass der K5hlschrank richtig angeschlossen ist und die Steckdose funktioniert. 8berpr8fen Sie auch, ob die Temperatur richtig eingestellt ist und der K5hlschrank nicht zu voll ist, da dies die Luftzirkulation behindern kann.

Wie gro9 ist das Fassungsverm2gen des Mobicool B40 ACDC?

Der Mobicool B40 ACDC hat ein Fassungsverm2gen von ca. 40 Litern, was f8r mehrere Flaschen und Lebensmittel ausreicht.

Kann der Mobicool B40 ACDC im Auto verwendet werden?

Ja, der Mobicool B40 ACDC kann im Auto verwendet werden, indem er mit dem mitgelieferten Kabel an eine 12V-Zigarettenanz8ndersteckdose angeschlossen wird.

Wie reinigt man das Innere des K5hlschranks?

Um das Innere des Mobicool B40 ACDC zu reinigen, ziehen Sie das Ger4t aus, leeren Sie es und verwenden Sie ein weiches Tuch mit Seifenwasser. Vermeiden Sie aggressive Chemikalien.

Der K5hlschrank macht Ger4usche, ist das normal?

Ein leichtes Ventilatorger4usch ist w8hrend des Betriebs normal. Wenn das Ger4usch laut oder ungew2hnlich ist, 8berpr8fen Sie, ob das Ger4t eben steht und ob Gegenst4nde den Ventilator blockieren.

Wie lange h4lt die Batterie, wenn der K5hlschrank mit Batterie betrieben wird?

Die Batterielaufzeit h4ngt von der Batteriekapazit4t und der Umgebungstemperatur ab. Im Durchschnitt kann eine Autobatterie den K5hlschrank 4 bis 6 Stunden mit Strom versorgen.

Wie stellt man die Temperatur des Mobicool B40 ACDC ein?

Die Temperatur kann mit dem Bedienfeld oben am K5hlschrank eingestellt werden. Drehen Sie den Knopf, um die gew8nschte Temperatur auszuw4hlen.

Gibt es eine Garantie f8r den Mobicool B40 ACDC?

Ja, der Mobicool B40 ACDC wird in der Regel mit einer 2-j4hrigen Garantie gegen Herstellungsfehler geliefert. 8berpr8fen Sie die spezifischen Bedingungen im Benutzerhandbuch.

Kann der K5hlschrank im Freien verwendet werden?

Ja, der Mobicool B40 ACDC ist f8r den Au9eneinsatz konzipiert, aber vermeiden Sie es, ihn extremen Wetterbedingungen oder Feuchtigkeit auszusetzen.

BEDIENUNGSANLEITUNG B40 ACDC Mobicool

B40 DC/AC _B40.book Seite 1 Mittwoch, 20. April 2011 3:28 15_B40.book Seite 2 Mittwoch, 20. April 2011 3:28 15B40 DC/AC

_B40.book Seite 3 Mittwoch, 20. April 2011 3:28 15B40 DC/AC

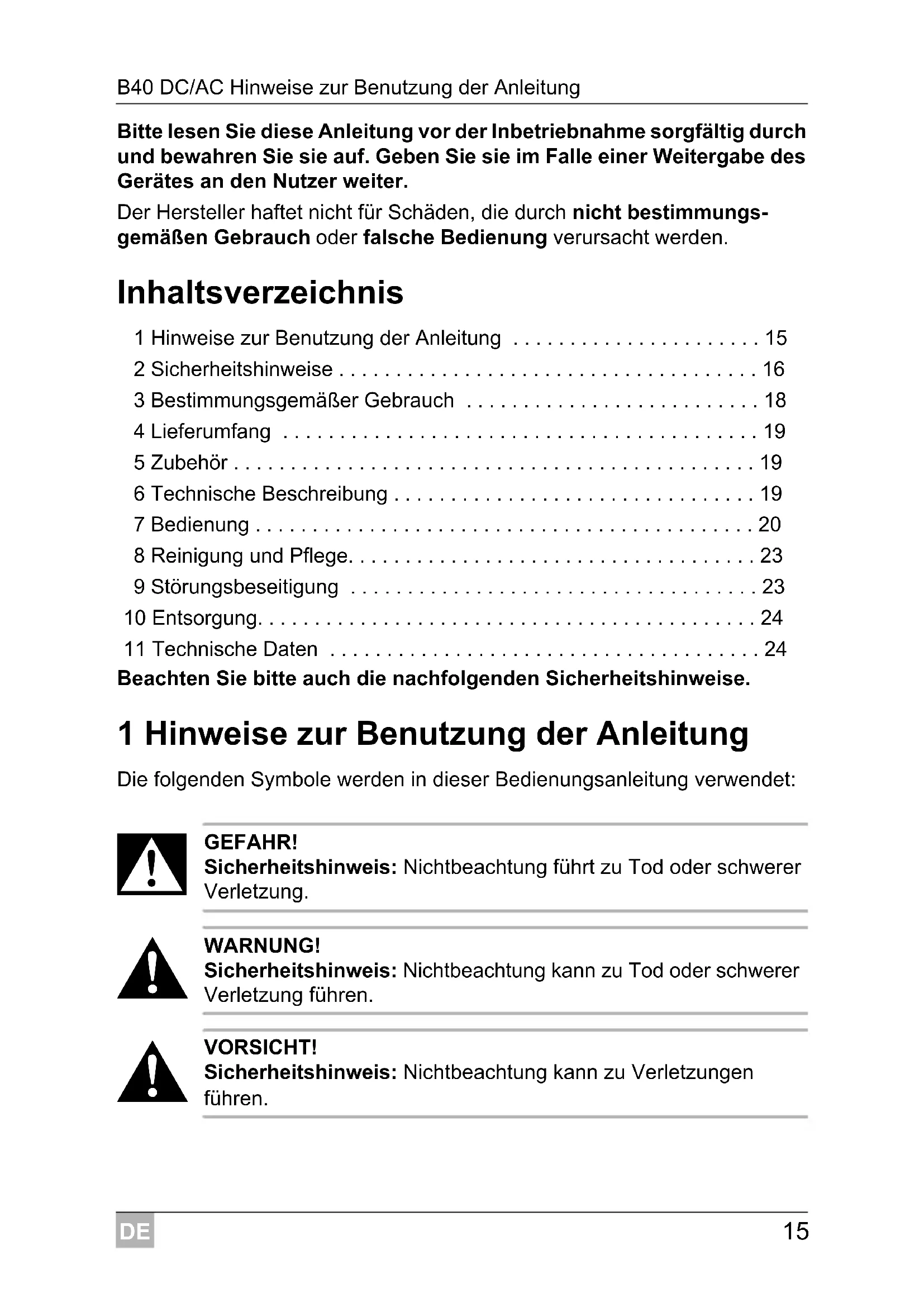

• Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Gerätes an den Nutzer weiter. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungs- gemäßen Gebrauch oder falsche Bedienung verursacht werden. Inhaltsverzeichnis 1 Hinweise zur Benutzung der Anleitung p. 15
• 2 Sicherheitshinweise p. 16
• 3 Bestimmungsgemäßer Gebrauch p. 18
• 4 Lieferumfang p. 19
• 5 Zubehör p. 19
• 6 Technische Beschreibung p. 19
• 7 Bedienung p. 20
• 8 Reinigung und Pflege p. 23
• 9 Störungsbeseitigung p. 23
• 10 Entsorgung p. 24
• 11 Technische Daten Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise. 1 Hinweise zur Benutzung der Anleitung Die folgenden Symbole werden in dieser Bedienungsanleitung verwendet: p. 24

GEFAHR! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung.

WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.

VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. _B40.book Seite 15 Mittwoch, 20. April 2011 3:28 15DE Sicherheitshinweise B40 DC/AC

ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

HINWEIS Ergänzende Informationen zur Bedienung des Produktes. ➤ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben. ✓ Dieses Symbol beschreibt das Ergebnis einer Handlung. Abb. 1 5, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil- dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“. Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise. 2 Sicherheitshinweise

2.1 Allgemeine Sicherheit

GEFAHR! Bei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Stromversorgung über einen FI-Schalter abgesichert ist.

WARNUNG! Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen. Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt- nis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person nutzen. Elektrogeräte sind kein Kinderspielzeug! Verwahren und benutzen Sie das Gerät außerhalb der Reich- weite von Kindern. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. _B40.book Seite 16 Mittwoch, 20. April 2011 3:28 15DE B40 DC/AC Sicherheitshinweise

Wenn das Anschlusskabel dieses Gerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

VORSICHT! Trennen Sie das Gerät vom Netz – vor jeder Reinigung und Pflege – nach jedem Gebrauch Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

ACHTUNG! Schließen Sie das Gerät nur wie folgt an: – mit dem 12-V-Anschlusskabel an die 12-V-Bordsteckdose (z. B. Zigarettenanzünder) im Fahrzeug – oder mit dem 230-V-Anschlusskabel an das 230-V-Wechsel- stromnetz Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung. Das Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungsmittelhaltiger Stoffe. Ziehen Sie den Stecker nie am Anschlusskabel aus der Steck- dose. Wenn das Kühlgerät an der 12-V-Steckdocke angeschlossen ist: Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der Batterie ab, bevor Sie ein Schnellladegerät anschließen. Wenn das Kühlgerät an der 12-V-Steckdocke angeschlossen ist: Trennen Sie die Verbindung oder schalten Sie das Kühl- gerät aus, wenn Sie den Motor ausschalten. Sonst kann die Batterie entladen werden.

2.2 Sicherheit beim Betrieb des Gerätes

GEFAHR! Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem beim Betrieb am Wechselstromnetz. _B40.book Seite 17 Mittwoch, 20. April 2011 3:28 15DE Bestimmungsgemäßer Gebrauch B40 DC/AC

VORSICHT! Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.

ACHTUNG! Benutzen Sie keine elektrischen Geräte innerhalb des Kühl- gerätes, außer wenn diese Geräte vom Hersteller dafür empfohlen werden. Stellen Sie das Gerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonnen- einstrahlung, Gasöfen usw.) ab. Überhitzungsgefahr! Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Sorgen Sie dafür, dass das Gerät in ausreichendem Abstand zu Wänden oder Gegen- ständen steht, sodass die Luft zirkulieren kann. Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden. Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter. Tauchen Sie das Gerät nie in Wasser. Schützen Sie das Gerät und die Kabel vor Hitze und Nässe. 3 Bestimmungsgemäßer Gebrauch Im Kompressorbetrieb eignet sich das Kühlgerät zum Kühlen und Tief- kühlen von Lebensmitteln. Im thermoelektrischen Betrieb eignet sich das Kühlgerät ausschließlich zum Kühlen von Lebensmitteln. Das Gerät ist ausgelegt für den Betrieb an: einer 12-V-Bordnetzsteckdose eines Autos (z. B. Zigarettenanzünder), Boots oder Wohnmobils (siehe Spannungsangabe auf dem Typenschild) an einem 230-V-Wechselstromnetz Das Gerät ist auch für Camping-Zwecke geeignet. Das Gerät darf keinem Regen ausgesetzt werden.

VORSICHT! Gesundheitsgefahr! Falls Sie Medikamente kühlen wollen, prüfen Sie, ob die Kühl- leistung des Gerätes den Anforderungen der jeweiligen Arznei- mittel entspricht. _B40.book Seite 18 Mittwoch, 20. April 2011 3:28 15DE B40 DC/AC Lieferumfang

4 Lieferumfang 5 Zubehör 6 Technische Beschreibung Die Hybrid-Kühlbox ist für den mobilen Einsatz geeignet. Sie hat zwei von- einander unabhängige Kühlsysteme. Das Gerät verfügt über eine Peltier- kühlung mit Wärmeabfuhr durch einen Lüfter sowie eine Kühlung durch einen Kompressor. Die Kühlung ist verschleißfrei. Im thermoelektrischen Betrieb (Anschluss an 12 Vg) kann sie Waren bis max. 20 °C unter Umgebungstemperatur abkühlen bzw. kühl halten. Im Kompressorbetrieb (Anschluss an 230 Vw) kann sie Waren abkühlen bzw. kühl halten oder bis zu –15 °C tiefkühlen. Im Kompressorbetrieb kann die Temperatur über einen Thermostat stufenlos von +12 °C bis –15 °C eingestellt werden.

6.1 Gerätebeschreibung

Pos. in Abb. 1, Seite 3 Menge Bezeichnung 1 1 Kühlgerät – 1 Bedienungsanleitung Bezeichnung Beschreibung Y24 24/12 DC/DC Wandler zum Anschluss des 12-Vg-Kühlgerätes an 24 Vg Pos. in Abb. 2, Seite 3 Bezeichnung 1 Tragegriff 2 Lüftungsöffnungen 3 Thermostat _B40.book Seite 19 Mittwoch, 20. April 2011 3:28 15DE Bedienung B40 DC/AC

VORSICHT! Gesundheitsgefahr! Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

HINWEIS Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es aus hygienischen Gründen innen und außen mit einem feuch- ten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 23). Ein paar Wassertropfen können sich im Inneren des Kühl- gerätes absetzen, wenn es längere Zeit gekühlt hat. Dies ist normal, weil die Feuchtigkeit in der Luft zu Wassertropfen kondensiert, wenn die Temperatur im Kühlgerät abkühlt. Das Kühlgerät ist nicht defekt. Wischen Sie es ggf. mit einem trockenen Tuch aus.

7.1 Tipps zum Energiesparen

Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort. Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kühl halten. Öffnen Sie das Kühlgerät nicht häufiger als nötig. Lassen Sie das Kühlgerät nicht länger offen als nötig. _B40.book Seite 20 Mittwoch, 20. April 2011 3:28 15DE B40 DC/AC Bedienung

7.2 Kühlgerät verwenden

ACHTUNG! Beschädigungsgefahr! Betreiben Sie das Gerät nur an einer einzigen Energiequelle. Die gleichzeitige Verwendung des thermoelektrischen Kühl- systems und des Kompressors ist unzulässig. Achten Sie darauf, dass sich nur Gegenstände bzw. Waren im Kühlgerät befinden, die auf die gewählte Temperatur gekühlt oder werden dürfen. Achten Sie darauf, dass Sie Getränke oder Speisen in Glas- behältern nicht zu stark abkühlen. Beim Gefrieren dehnen sich Getränke oder flüssige Speisen aus. Dadurch können die Glas- behälter zerstört werden. Achten Sie darauf, dass das Kühlgerät gut belüftet wird, damit die entzogene Wärme abgeführt werden kann, andernfalls ist eine ordnungsgemäße Funktion nicht gewährleistet. Insbeson- dere dürfen die Lüftungsöffnungen nicht abgedeckt werden. ➤ Stellen Sie das Kühlgerät auf eine feste Unterlage. Kühlgerät an 12 V anschließen (thermoelektrischer Betrieb)

HINWEIS Im thermoelektrischen Betrieb ist der Thermostat ohne Funktion und das Gerät kann nicht tiefkühlen. ➤ Sichern Sie die Leitung zwischen Kühlgerät und Batterie durch eine Sicherung (maximal 5 A) ab. ➤ Schließen Sie das 12-V-Anschlusskabel (Abb. 1 2, Seite 3) an den Zigarettenanzünder oder eine 12-V-Steckdose im Fahrzeug an. ✓ Das Kühlgerät startet mit dem Kühlen des Innenraums. ➤ Wenn Sie das Kühlgerät außer Betrieb nehmen: – Ziehen Sie den Anschlussstecker heraus. – Wickeln Sie das Anschlusskabel zur Aufbewahrung auf die beiden Halter an der Geräterückseite.

HINWEIS Trennen Sie das Kühlgerät bei Motorstillstand von der Batterie, damit diese nicht entladen wird. _B40.book Seite 21 Mittwoch, 20. April 2011 3:28 15DE Bedienung B40 DC/AC

Kühlgerät an 230 V anschließen (Kompressorbetrieb) ➤ Schließen Sie das 230-V-Anschlusskabel (Abb. 1 3, Seite 3) an das 230-V-Wechselstromnetz an. ➤ Öffnen Sie den Deckel des Thermostats (Abb. 2 3, Seite 3), indem Sie darauf drücken.

HINWEIS Durch erneutes Drücken wird der Deckel wieder geschlossen. ➤ Drehen Sie den Thermostat (Abb. 2 3, Seite 3) im Uhrzeigersinn in die gewünschte Stellung.

HINWEIS Je weiter Sie den Thermostat in Richtung „MAX“ drehen, desto niedriger wird die Kühltemperatur. ✓ Das Kühlgerät startet mit dem Kühlen des Innenraums. ➤ Wenn Sie das Kühlgerät außer Betrieb nehmen: – Drehen Sie den den Thermostat (Abb. 2 3, Seite 3) gegen den Uhrzeigersinn auf „0“. – Ziehen Sie den Anschlussstecker heraus. – Wickeln Sie das Anschlusskabel zur Aufbewahrung auf die beiden Halter an der Geräterückseite.

7.3 An Zigarettenanzünder anschließen

HINWEIS Wenn Sie das Kühlgerät an den Zigarettenanzünder Ihres Fahrzeugs anschließen, beachten Sie, dass Sie ggf. die Zündung einschalten müssen, damit das Gerät mit Strom versorgt wird. _B40.book Seite 22 Mittwoch, 20. April 2011 3:28 15DE B40 DC/AC Reinigung und Pflege

8 Reinigung und Pflege

WARNUNG! Trennen Sie vor jeder Reinigung und Pflege das Gerät vom Netz.

ACHTUNG! Beschädigungsgefahr! Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder gar im Spülwasser. Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können. ➤ Reinigen Sie das Gerät innen und außen gelegentlich mit einem feuchten Tuch. 9 Störungsbeseitigung Störung Mögliche Ursache LösungsvorschlagIhr Gerät funktioniert nicht (Stecker ist einge-steckt).An der DC-Steckdose (Zigarettenanzünder) im Fahrzeug liegt keine Spannung an.In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit der Zigarettenanzünder Spannung hat.Die Wechselspannungs-Steckdose führt keine Spannung.Versuchen Sie es an einer anderen Steckdose.Der Innenlüfter oder das Kühlelement oder der Kompressor ist defekt.Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden.Betrieb an der DC-Steckdose (Zigarettenanzünder):Die Zündung ist einge-schaltet, und die Box funktioniert nicht.Die Fassung der DC-Steckdose ist ver-schmutzt. Das hat einen schlechten elektrischen Kontakt zur Folge.Wenn Ihr Kühlgerätstecker in der DC-Steckdosenfassung sehr warm wird, muss entweder die Fassung gereinigt werden, oder der Stecker ist möglicherweise nicht richtig zusammengebaut.Die Sicherung des DC-Steckers ist durch-gebrannt.Tauschen Sie die Sicherung des DC-Steckers durch eine gleichwertige Sicherung aus (Abb. 3 1, Seite 4). Die Fahrzeug-Siche-rung ist durchgebrannt.Tauschen Sie die Fahrzeug-Sicherung der DC-Steckdose (üblicherweise 15 A) aus (Beachten Sie dazu die Betriebsanweisungen zu Ihrem KFZ). _B40.book Seite 23 Mittwoch, 20. April 2011 3:28 15DE Entsorgung B40 DC/AC

10 Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, infor- mieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. 11 Technische Daten Ausführungen, dem technischen Fortschritt dienende Änderungen und Liefermöglichkeiten vorbehalten. B40 DC/ACBruttoinhalt: 40 LiterAnschlussspannung: 12 Vg 220–240 Vw, 50 Hz Leistungsaufnahme: DC: 47 WAC: 65 WKühlleistung:Thermoelektrischer Betrieb (12 V):Kompressorbetrieb (230 V):max. 20 °C unter Umgebungstemperaturstufenlos von +12 °C bis –15 °CKühlmittelmenge: 38 gGewicht: ca. 21 kg Abmessungen (mm): 520 x 510 x 450 Prüfung/Zertifikat: _B40.book Seite 24 Mittwoch, 20. April 2011 3:28 15FR B40 DC/AC Remarques concernant l’application des instructions
