BEDIENUNGSANLEITUNG FR34 Mobicool

FR34-FR40-FR60--O-16s.book Seite 3 Donnerstag, 19. Juli 2018 3:22 15FR34, FR40, FR60 AC/DC

FR34-FR40-FR60--O-16s.book Seite 4 Donnerstag, 19. Juli 2018 3:22 15EN FR34, FR40, FR60 AC/DC

FR34-FR40-FR60--O-16s.book Seite 19 Donnerstag, 19. Juli 2018 3:22 15DE FR34, FR40, FR60 AC/DC

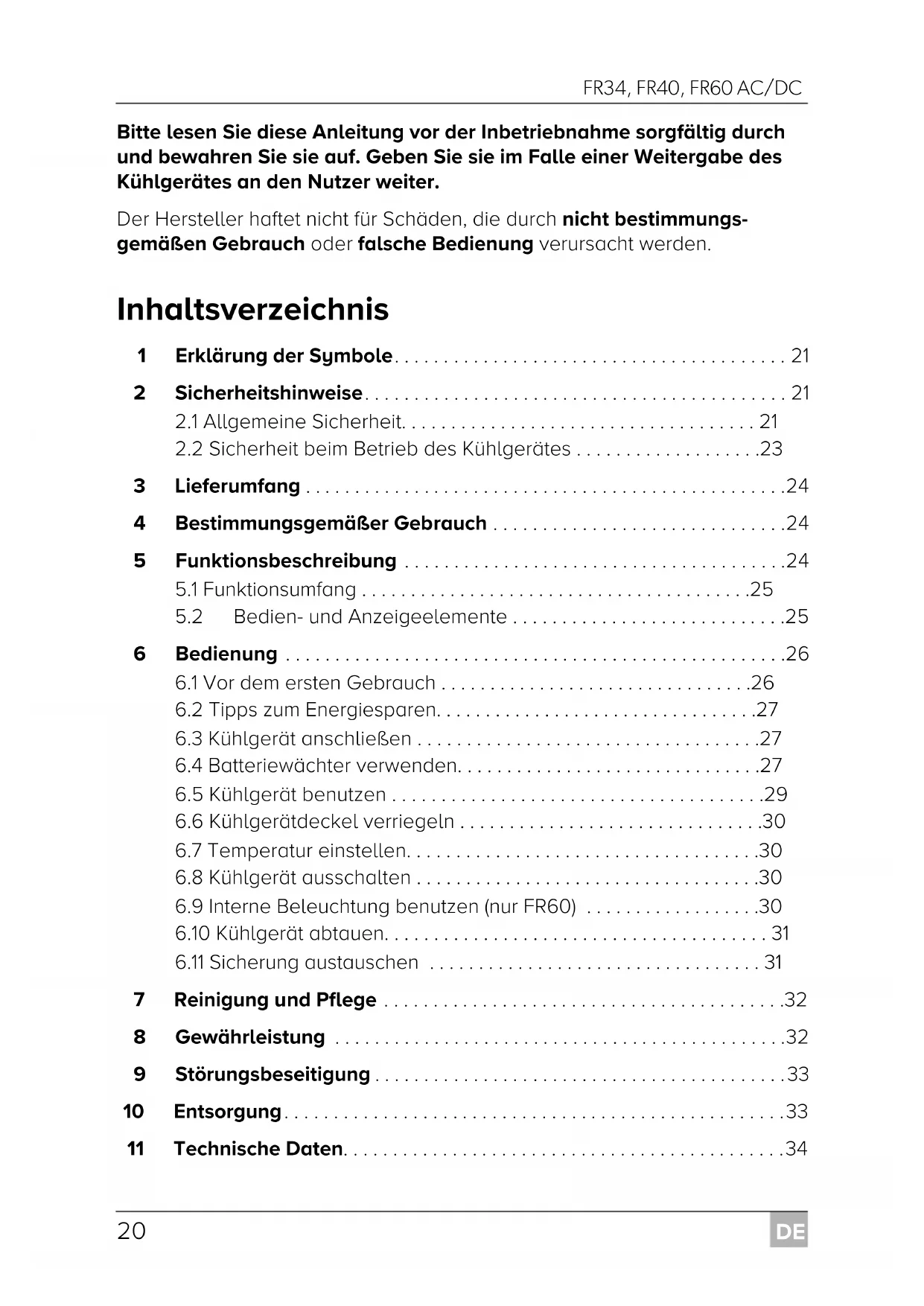

• Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Kühlgerätes an den Nutzer weiter. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungs- gemäßen Gebrauch oder falsche Bedienung verursacht werden. Inhaltsverzeichnis 1 Erklärung der Symbole p. 21
• 2 Sicherheitshinweise p. 21

2.1 Allgemeine Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

2.2 Sicherheit beim Betrieb des Kühlgerätes . . . . . . . . . . . . . . . . . . .23

3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 5 Funktionsbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

5.1 Funktionsumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

5.2 Bedien- und Anzeigeelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

6 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

6.1 Vor dem ersten Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

6.2 Tipps zum Energiesparen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

6.3 Kühlgerät anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

6.4 Batteriewächter verwenden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

6.5 Kühlgerät benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

6.6 Kühlgerätdeckel verriegeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

6.9 Interne Beleuchtung benutzen (nur FR60) . . . . . . . . . . . . . . . . . .30

6.10 Kühlgerät abtauen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

6.11 Sicherung austauschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

• 7 Reinigung und Pflege p. 32
• 8 Gewährleistung p. 32
• 9 Störungsbeseitigung p. 33
• 10 Entsorgung p. 33
• 11 Technische Daten FR34-FR40-FR60--O-16s.book Seite 20 Donnerstag, 19. Juli 2018 3:22 15DE FR34, FR40, FR60 AC/DC Erklärung der Symbole p. 34

1 Erklärung der Symbole

2 Sicherheitshinweise

2.1 Allgemeine Sicherheit

WARNUNG! Wenn das Kühlgerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen. Wenn das Anschlusskabel dieses Kühlgerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Reparaturen an diesem Kühlgerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Dieses Kühlgerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Kühlgerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. FR34-FR40-FR60--O-16s.book Seite 21 Donnerstag, 19. Juli 2018 3:22 15DE Sicherheitshinweise FR34, FR40, FR60 AC/DC

Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Kinder dürfen nicht mit dem Kühlgerät spielen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Kühlgerät spielen. Verwahren und benutzen Sie das Kühlgerät außerhalb der Reichweite von Kindern unter 8 Jahren. Lagern Sie keine explosionsfähigen Stoffe wie z. B. Sprühdosen mit brennbarem Treibgas im Kühlgerät.

VORSICHT! Trennen Sie das Kühlgerät von der Stromversorgung – vor jeder Reinigung und Pflege – nach jedem Gebrauch Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

ACHTUNG! Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung. Schließen Sie das Kühlgerät nur wie folgt an: – mit dem Gleichstrom-Anschlusskabel an ein Gleichstromnetz im Fahrzeug – oder mit dem Wechselstrom-Anschlusskabel an ein Wechselstromnetz Ziehen Sie den Stecker nie am Anschlusskabel aus der Steck- dose. Wenn das Kühlgerät an einer Gleichstrom-Steckdose ange- schlossen ist: Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der Fahrzeugbatterie ab, bevor Sie ein Schnell- ladegerät anschließen. Wenn das Kühlgerät an einer Gleichstrom-Steckdose ange- schlossen ist: Trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Sonst kann die Fahrzeugbatterie entladen werden. Das Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungsmittelhaltiger Stoffe. FR34-FR40-FR60--O-16s.book Seite 22 Donnerstag, 19. Juli 2018 3:22 15DE FR34, FR40, FR60 AC/DC Sicherheitshinweise

Die Isolierung des Kühlgeräts enthält brennbares Zyklopentan und erfordert ein besonderes Entsorgungsverfahren. Führen Sie das Kühlgerät am Ende seiner Lebensdauer einer ordnungsge- mäßen Entsorgung zu.

2.2 Sicherheit beim Betrieb des Kühlgerätes

VORSICHT! Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.

ACHTUNG! Benutzen Sie keine Elektrogeräte innerhalb des Kühlgerätes, außer wenn diese Elektrogeräte vom Hersteller dafür empfohlen werden. Stellen Sie das Kühlgerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonnen- einstrahlung, Gasöfen usw.) ab. Überhitzungsgefahr! Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Sorgen Sie dafür, dass das Kühlgerät in ausreichendem Abstand zu Wänden oder Gegen- ständen steht, sodass die Luft zirkulieren kann. Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden. Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter. Tauchen Sie das Kühlgerät nie in Wasser. Schützen Sie das Kühlgerät und die Kabel vor Hitze und Nässe. FR34-FR40-FR60--O-16s.book Seite 23 Donnerstag, 19. Juli 2018 3:22 15DE Lieferumfang FR34, FR40, FR60 AC/DC

3Lieferumfang 4 Bestimmungsgemäßer Gebrauch Die Kompressor-Kühlbox eignet sich zum Kühlen und Gefrieren von Lebens- mitteln. Die Kompressor-Kühlbox ist auch für den Betrieb auf Booten geeignet. Die Kompressor-Kühlbox ist für den Betrieb an der Gleichstromsteckdose eines Fahrzeugs, Boots oder Wohnmobils oder an einer Wechselstrom- steckdose ausgelegt.

5 Funktionsbeschreibung Das Kühlgerät kann Waren abkühlen und kühl halten sowie gefrieren. Die Kühlung erfolgt durch einen wartungsfreien Kühlkreislauf mit Kompressor. Die extrastarke Isolierung und der leistungsstarke Kompressor gewährleisten eine besonders schnelle Kühlung. Das Kühlgerät ist für den mobilen Einsatz geeignet. Beim Einsatz auf Booten kann das Kühlgerät einer Dauerkrängung von 30° ausgesetzt werden. Menge Bezeichnung1 Kompressor-Kühlbox1 Gleichstrom-Anschlusskabel1 Wechselstrom-Anschlusskabel1 Bedienungsanleitung VORSICHT! Gesundheitsgefahr! Prüfen Sie bitte, ob die Kühlleistung des Kühlgerätes den Anforderungen der Lebensmittel oder Medikamente entspricht, die Sie kühlen wollen. FR34-FR40-FR60--O-16s.book Seite 24 Donnerstag, 19. Juli 2018 3:22 15DE FR34, FR40, FR60 AC/DC Funktionsbeschreibung

Dreistufiger Batteriewächter zum Schutz der Fahrzeugbatterie, wird bei niedriger Batteriespannung automatisch abgeschaltet Display mit Temperaturanzeige Temperatureinstellung: Mit zwei Tasten in 1 °C-(2 °F-)Schritten

5.2 Bedien- und Anzeigeelemente

Verriegelung des Deckels: Abb. 1 1, Seite 3 Bedienfeld (Abb. 2, Seite 3) Pos. Bezeichnung Erklärung 1ON OFF Schaltet das Kühlgerät ein oder aus, wenn die Taste ein bis zwei Sekunden gedrückt wird 2 POWER Betriebsanzeige LED leuchtet grün: Kompressor ist an LED leuchtet orange: Kompressor ist aus LED blinkt orange: Display wurde automatisch abgeschaltet, weil die Batteriespannung niedrig ist 3 ERROR LED blinkt rot: Eingeschaltetes Kühlgerät ist nicht betriebsbereit 4 SET Wählt den Eingabemodus – Temperatureinstellung – Angabe von °Celsius oder °Fahrenheit – Batteriewächter einstellen 5 – Display, zeigt die Werte an 6 „+“ Einmal antippen erhöht den gewählten Eingabewert 7 „–“ Einmal antippen verringert den gewählten Eingabewert 8 Nur FR60: Wird angezeigt, wenn die interne Beleuchtung eingeschaltet ist. FR34-FR40-FR60--O-16s.book Seite 25 Donnerstag, 19. Juli 2018 3:22 15DE Bedienung FR34, FR40, FR60 AC/DC

Anschlüsse (Abb. 3, Seite 4) 6 Bedienung

6.1 Vor dem ersten Gebrauch

Temperatureinheit wählen Sie können zur Temperaturanzeige zwischen den Werten für °Celsius und °Fahrenheit wählen. Gehen Sie hierzu wie folgt vor: ➤ Schalten Sie das Kühlgerät ein. ➤ Drücken Sie den Taster „SET“ zweimal. ➤ Stellen Sie mit den Tastern „+“ bzw. „–“ die Temperatureinheit °Celsius oder °Fahrenheit ein. ✓ Das Display zeigt für einige Sekunden die eingestellte Temperatureinheit an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt. Pos. Bezeichnung1 Wechselstrom-Buchse2 Sicherungshalter3 Abdeckung Wechselstrom-Buchse4 Abdeckung Gleichstrom-Buchse5 Gleichstrom-Buchse HINWEIS Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 32). FR34-FR40-FR60--O-16s.book Seite 26 Donnerstag, 19. Juli 2018 3:22 15DE FR34, FR40, FR60 AC/DC Bedienung

6.2 Tipps zum Energiesparen

Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort. Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Kühlgerät kühl halten. Öffnen Sie das Kühlgerät nicht häufiger als nötig. Lassen Sie das Kühlgerät nicht länger offen als nötig. Tauen Sie das Kühlgerät ab, sobald sich eine Eisschicht gebildet hat. Vermeiden Sie eine unnötig tiefe Innentemperatur.

6.3 Kühlgerät anschließen

Das Kühlgerät kann mit Gleichstrom oder Wechselstrom betrieben werden.

Zur Sicherheit ist das Kühlgerät mit einem elektronischen Verpolungsschutz ausgestattet, der das Kühlgerät gegen Verpolung beim Batterieanschluss und gegen Kurzschluss schützt. ➤ Stecken Sie das Gleichstrom-Anschlusskabel in die Gleichstrom-Buchse und schließen Sie es an eine Gleichstromsteckdose an oder … ➤ … stecken Sie das Wechselstrom-Anschlusskabel in die Wechselstrom- Buchse und schließen Sie es an eine Wechselstromsteckdose an. ➤ Schließen Sie die Abdeckungen der nicht benutzten Buchsen, um eine versehentliche Berührung der Buchsen auszuschließen. Dies hindert zudem Staub, Wasser und Dreck daran, in die Buchse einzudringen.

6.4 Batteriewächter verwenden

Das Kühlgerät ist mit einem mehrstufigen Batteriewächter ausgestattet, der Ihre Fahrzeugbatterie beim Anschluss an das Gleichstromnetz vor zu tiefer Entladung schützt. ACHTUNG! Beschädigungsgefahr! Klemmen Sie das Kühlgerät und andere Verbraucher von der Fahr- zeugbatterie ab, bevor Sie die Fahrzeugbatterie mit einem Schnell- ladegerät aufladen. Überspannungen können die Elektronik der Geräte beschädigen. FR34-FR40-FR60--O-16s.book Seite 27 Donnerstag, 19. Juli 2018 3:22 15DE Bedienung FR34, FR40, FR60 AC/DC

Wird das Kühlgerät bei ausgeschalteter Zündung im Fahrzeug betrieben, schaltet sich das Kühlgerät selbstständig ab, sobald die Versorgungs- spannung unter einen einstellbaren Wert abfällt. Das Kühlgerät schaltet sich wieder ein, sobald durch Aufladung der Fahrzeugbatterie die Wieder- einschaltspannung erreicht wird.

Im Modus „HIGH“ spricht der Batteriewächter schneller an als in den Stufen „LOW“ und „MED“ (siehe folgende Tabelle). Um den Modus für den Batteriewächter zu ändern gehen Sie wie folgt vor: ➤ Schalten Sie das Kühlgerät ein. ➤ Drücken Sie den Taster „SET“ dreimal. ➤ Stellen Sie mit den Tastern „+“ bzw. „–“ den Modus für den Batteriewächter ein. ✓ Das Display zeigt für einige Sekunden den eingestellten Modus an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt.

ACHTUNG! Beschädigungsgefahr! Die Fahrzeugbatterie besitzt beim Abschalten durch den Batterie- wächter nicht mehr ihre volle Ladekapazität. Vermeiden Sie mehr- maliges Starten oder den Betrieb von Stromverbrauchern ohne längere Aufladephasen. Sorgen Sie dafür, dass die Fahrzeug- batterie wieder aufgeladen wird. Batteriewächter-Modus LOW MED HIGH Ausschaltspannung bei 12 V 10,1 V 11,4 V 11,8 V Wiedereinschaltspannung bei 12 V 11,1 V 12,2 V 12,6 V Ausschaltspannung bei 24 V 21,5 V 24,1 V 24,6 V Wiedereinschaltspannung bei 24 V 23,0 V 25,3 V 26,2 V HINWEIS Wenn das Kühlgerät von der Fahrzeugbatterie versorgt wird, wäh- len Sie den Batteriewächter-Modus „HIGH“. Wenn das Kühlgerät an eine Versorgungsbatterie angeschlossen ist, reicht der Batterie- wächter-Modus „LOW“ aus. FR34-FR40-FR60--O-16s.book Seite 28 Donnerstag, 19. Juli 2018 3:22 15DE FR34, FR40, FR60 AC/DC Bedienung

6.5 Kühlgerät benutzen

➤ Stellen Sie das Kühlgerät auf eine feste Unterlage.

➤ Schließen Sie das Kühlgerät an, siehe Kapitel „Kühlgerät anschließen“ auf Seite 27.

➤ Drücken Sie den Taster „ON/OFF“ für ein bis zwei Sekunden. ✓ Die LED „POWER“ leuchtet. ✓ Das Display schaltet sich ein und zeigt die aktuelle Kühltemperatur an.

✓ Das Kühlgerät startet mit dem Kühlen des Innenraums.

ACHTUNG! Überhitzungsgefahr! Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden. Sorgen Sie dafür, dass das Kühlgerät in ausreichendem Abstand zu Wänden oder Gegen- ständen steht, sodass die Luft zirkulieren kann. HINWEIS Stellen Sie das Kühlgerät wie dargestellt auf (Abb. 1, Seite 3). Wird das Kühlgerät in einer anderen Position betrieben, so kann es Schaden nehmen. ACHTUNG! Gefahr durch zu niedrige Temperatur! Achten Sie darauf, dass sich nur Gegenstände bzw. Waren im Kühlgerät befinden, die auf die gewählte Temperatur gekühlt werden dürfen. HINWEIS Die angezeigte Temperatur bezieht sich auf die Mitte des Innen- raums. Die Temperatur an anderen Stellen kann davon abweichen. HINWEIS Beim Betrieb an einer Batterie schaltet das Display automatisch ab, wenn die Batteriespannung niedrig ist. Die LED „POWER“ blinkt orange. FR34-FR40-FR60--O-16s.book Seite 29 Donnerstag, 19. Juli 2018 3:22 15DE Bedienung FR34, FR40, FR60 AC/DC

6.6 Kühlgerätdeckel verriegeln

➤ Heben Sie die Verriegelung (Abb. 1 1, Seite 3) und schließen Sie den Deckel. ➤ Lassen Sie die Verriegelung los. ✓ Die Verriegelung rastet hörbar ein und verriegelt das Kühlgerät.

6.7 Temperatur einstellen

➤ Drücken Sie den Taster „SET“ einmal. ➤ Stellen Sie mit den Tastern „+“ bzw. „–“ die Kühltemperatur ein. ✓ Das Display zeigt für einige Sekunden die eingestellte gewünschte Kühltemperatur an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt.

6.8 Kühlgerät ausschalten

➤ Räumen Sie das Kühlgerät leer. ➤ Schalten Sie das Kühlgerät aus. ➤ Ziehen Sie das Anschlusskabel ab. Wenn Sie das Kühlgerät für längere Zeit nicht benutzen wollen: ➤ Lassen Sie den Deckel leicht geöffnet. So verhindern Sie, dass sich Gerüche bilden.

6.9 Interne Beleuchtung benutzen (nur FR60)

➤ Stellen Sie sicher, dass das Display die aktuelle Temperatur anzeigt. ➤ Drücken Sie den Taster „–“, um die interne Beleuchtung einzuschalten. ➤ Drücken Sie den Taster „–“ erneut, um die interne Beleuchtung auszu- schalten. ✓ Der schwarze Punkt (Abb. 2 8, Seite 3) in der oberen linken Ecke des Dis- plays zeigt an, ob die interne Beleuchtung ein- oder ausgeschaltet ist. FR34-FR40-FR60--O-16s.book Seite 30 Donnerstag, 19. Juli 2018 3:22 15DE FR34, FR40, FR60 AC/DC Bedienung

6.10 Kühlgerät abtauen

Luftfeuchtigkeit kann sich am Verdampfer oder im Innenraum des Kühlgerätes als Reif niederschlagen, der die Kühlleistung verringert. Tauen Sie das Kühl- gerät rechtzeitig ab.

Gehen Sie wie folgt vor, um das Kühlgerät abzutauen: ➤ Nehmen Sie das Kühlgut heraus. ➤ Lagern Sie es ggf. in einem anderen Kühlgerät, damit es kalt bleibt. ➤ Schalten Sie das Kühlgerät ab. ➤ Lassen Sie den Deckel offen. ➤ Wischen Sie das Tauwasser auf.

6.11 Sicherung austauschen

➤ Tauschen Sie die Sicherung (8 A 32 V) wie dargestellt aus (Abb. 4, Seite 4). HINWEIS Die interne Beleuchtung schaltet sich automatisch nach 30 Minuten aus. ACHTUNG! Beschädigungsgefahr! Verwenden Sie nie harte oder spitze Werkzeuge zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände. FR34-FR40-FR60--O-16s.book Seite 31 Donnerstag, 19. Juli 2018 3:22 15DE Reinigung und Pflege FR34, FR40, FR60 AC/DC

7 Reinigung und Pflege

➤ Reinigen Sie das Kühlgerät innen und außen gelegentlich mit einem feuchten Tuch. ➤ Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Kühlgerätes frei von Staub und Verunreinigungen sind, damit die beim Betrieb entste- hende Wärme abgeführt werden kann und das Kühlgerät keinen Schaden nimmt. 8Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unter- lagen mitschicken: eine Kopie der Rechnung mit Kaufdatum, einen Reklamationsgrund oder eine Fehlerbeschreibung. WARNUNG! Trennen Sie vor jeder Reinigung und Pflege das Kühlgerät von der Stromversorgung. ACHTUNG! Beschädigungsgefahr! Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder gar im Spülwasser. Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädi- gen können. FR34-FR40-FR60--O-16s.book Seite 32 Donnerstag, 19. Juli 2018 3:22 15DE FR34, FR40, FR60 AC/DC Störungsbeseitigung

9 Störungsbeseitigung 10 Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fach- händler über die zutreffenden Entsorgungsvorschriften. Störung Mögliche Ursache LösungsvorschlagDas Kühlgerät funktioniert nicht, LED „POWER“ leuchtet nicht.An der Gleichstrom-steckdose im Fahrzeug liegt keine Spannung an.In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit die Gleichstromsteckdose Spannung hat.Das Kühlgerät kühlt nicht (Stecker ist einge-steckt, LED „POWER“ leuchtet).Kompressor defekt. Die Reparatur kann nur von einem zuge-lassenen Kundendienstbetrieb durchge-führt werden.Das Kühlgerät kühlt nicht (Stecker ist einge-steckt, LED „POWER“ blinkt orange, Display ist ausgeschaltet).Spannung der Fahrzeug-batterie nicht ausreichend.Prüfen Sie die Fahrzeugbatterie und laden Sie sie gegebenenfalls.Beim Betrieb an der Gleichstromsteckdose:Die Zündung ist einge-schaltet, das Kühlgerät funktioniert nicht und die LED „POWER“ leuchtet nicht.Die Fassung der Gleichstromsteckdose ist verschmutzt. Das hat einen schlechten elektrischen Kontakt zur Folge.Wenn der Stecker in der Gleichstrom-steckdose sehr warm wird, muss entweder die Fassung gereinigt werden, oder der Stecker ist möglicherweise nicht richtig zusammengebaut.Die Sicherung des Gleichstromsteckers ist durchgebrannt.Tauschen Sie die Sicherung (8 A) des Gleichstromsteckers aus, siehe Kapitel „Sicherung austauschen“ auf Seite 31Die Fahrzeug-Sicherung ist durchgebrannt.Tauschen Sie die Fahrzeug-Sicherung der Gleichstromsteckdose (üblicherweise 15 A) aus (Beachten Sie dazu die Bedie-nungsanleitung zu Ihrem KFZ).Das Display zeigt eine Fehlermeldung (z. B. „Err1“) an und das Kühl-gerät kühlt nicht.Eine interne Betriebs-störung hat das Kühl-gerät ausgeschaltet.Die Reparatur kann nur von einem zuge-lassenen Kundendienstbetrieb durchge-führt werden. FR34-FR40-FR60--O-16s.book Seite 33 Donnerstag, 19. Juli 2018 3:22 15DE Technische Daten FR34, FR40, FR60 AC/DC

11 Technische Daten FR34 AC/DC FR40 AC/DC FR60 AC/DC Art.-Nr.: 9600005001 9600005000 9600001702 Anschlussspannung: 12/24 Vg 100 – 240 Vw, 50/60 Hz Leistungsaufnahme: 4 A (12 Vg) 6 A (12 Vg) 2A (24Vg) 3 A (24 Vg) 1,0 – 0,4 A (100 – 240 Vw) Kühlleistung: +10 °C bis –10 °C (+50 °F bis +14 °F) Kategorie: Kategorie 1 (Kühlschrank mit einem oder mehreren Lagerfächern für frische Lebensmittel) Bruttoinhalt: 32,5 l 40 l 60 l Nutzinhalt: 31,0 l 38 l 58 l Energieeffizienzklasse: A+ Energieverbrauch: 83 kWh/annum 102 kWh/annum 98 kWh/annum Klimaklasse: N Umgebungstemperatur: +16 °C bis +32 °C Schallemissionen: 49 dB(A) Kühlmittelmenge: 40 g 42 g 58 g

-Äquivalent: 0,057 t 0,060 t 0,083 t Treibhauspotential (GWP): 1430 Abmessungen (L x B x H): 584 x 365 x 407 mm 584 x 365 x 446 mm 680 x 440 x 470 mm FR34-FR40-FR60--O-16s.book Seite 34 Donnerstag, 19. Juli 2018 3:22 15DE FR34, FR40, FR60 AC/DC Technische Daten

Der Kühlkreis enthält R134a. Enthält fluorierte Treibhausgase Hermetisch geschlossene Einrichtung Gewicht: 11,4 kg 11,5 kg 18,4 kgPrüfung/Zertifikate: HINWEIS Ab Umgebungstemperaturen von über +32 °C (+90 °F) kann die minimale Temperatur nicht mehr erreicht werden. FR34 AC/DC FR40 AC/DC FR60 AC/DC
