Produkttype	Kompressorkjøleskap
Merke	Mobicool
Modell	FR34
Bruttokapasitet	32,5 L
Nyttbar kapasitet	31 L
Temperaturområde	+10 °C til -10 °C
Strømforsyning	12/24 V DC (sigarettennerplugg) og 100-240 V AC (50/60 Hz)
Strømforbruk (12 V)	4 A
Strømforbruk (24 V)	2 A
Strømforbruk (230 V)	1,0 - 0,4 A
Årlig energiforbruk	83 kWh/år
Energieffektivitetsklasse	A+
Dimensjoner (L x B x H)	584 x 365 x 407 mm
Vekt	11,4 kg
Kjølemiddel	R134a (40 g)
Støynivå	49 dB(A)
Batteribeskyttelse	3 nivåer (LOW/MED/HIGH) med automatisk avstenging
Display	Skjerm med temperaturindikator (°C/°F)
Funksjoner	Kjøling, frysing, batteribeskyttelse, manuell avriming
Vedlikehold	Rengjør med fuktig klut; ikke senk ned i vann
Sikkerhet	Beskyttelse mot omvendt polaritet, 8 A sikring, lavspenningsstopp
Bruk	kjøretøy, båt, campingvogn, strømnett
Leveringsinnhold	kjøleboks, DC-kabel, AC-kabel, bruksanvisning

Ofte stilte spørsmål - FR34 Mobicool

Hvordan stiller jeg inn temperaturen på min Mobicool FR34?

Trykk en gang på SET-tasten for å gå inn i innstillingsmodus, og bruk deretter + eller --tastene for å velge ønsket temperatur (i trinn på 1 °C eller 2 °F). Skjermen blinker og viser deretter gjeldende temperatur.

Hvordan aktiverer jeg batteribeskyttelsen?

Trykk tre ganger på SET-tasten for å få tilgang til innstilling av batteribeskyttelse. Velg modus LOW, MED eller HIGH med + eller --tastene. I bil, bruk HIGH; på hjelpebatteri er LOW tilstrekkelig.

Hvordan spare strøm med Mobicool-kjøleskapet mitt?

Plasser apparatet på et luftig sted i skyggen, la maten avkjøles før du legger den inn, åpne kjøleboksen så sjelden som mulig og avrim så snart det dannes et islag. Unngå unødvendig lave temperaturer.

Hvordan avrimer jeg Mobicool FR34?

Slå av apparatet, ta ut maten, åpne lokket og tørk avrimingsvannet med en klut. Bruk aldri harde eller skarpe verktøy for å fjerne is.

Hva gjør jeg hvis POWER-indikatoren blinker oransje og skjermen er av?

Dette indikerer for lav batterispenning. Batteribeskyttelsen har slått av strømmen. Lad opp kjøretøyets batteri eller kontroller DC-tilkoblingen.

Kan jeg bruke kjøleboksen på en båt?

Ja, Mobicool FR34 kan brukes på en båt. Den tåler permanent krengningsvinkel. Kontroller at strømforsyningen er riktig (12/24 V DC).

Hvordan rengjør jeg innsiden og utsiden av kjøleskapet?

Rengjør med en fuktig klut. Ikke bruk slipende produkter eller harde gjenstander. Senk aldri apparatet ned i vann. Kontroller at ventilasjonsåpningene er rene.

Hva betyr feilkoden 'Err1' på skjermen?

En intern funksjonsfeil har stoppet apparatet. Kontakt et autorisert serviceverksted. Ikke prøv å reparere selv.

Kan jeg bruke et eksternt batteri til å strømforsyne FR34?

Ja, du kan koble det til et strømbatteri med 12 V eller 24 V. Still batteribeskyttelsen på LOW for å unngå for tidlig avstenging.

Hva er frysekapasiteten til Mobicool FR34?

Temperaturen kan gå ned til -10 °C, noe som gjør det mulig å fryse mat. Bruttokapasiteten er 32,5 L og nyttbar kapasitet 31 L.

BRUKSANVISNING FR34 Mobicool

• Afbryd apparatet fra nettet

• for rengöring og vedligeholdelse

• e f t e r b r u g

Levnedsmidler mag kun opbevares i original emballage elegnede beholdere.

VICTIGT!

• Kontroller før ibrugtagning, at ledningen og stikket er tøre.

VICTIGT!

• Anvend/DDE elektriske apparater i kOleapparatet, undtagen hvis producenten anbefaler disse apparater hertil.
• Stil/DD: Apparatet i ncaheden af aben ild ell er andre varme-kilder (varmeapparater, staerk sol, gasovne osv.).
• Fare for overophedning!

Koleapparatet er egnet til mobil anvendelse.

7 Rengøring og vedligeholdelse

ADVARSEL!

Afbryd før rengoring og vedligeholdelse apparatet fra nettet.

VIGTIGT! Fare for beskadigelse!

6.4 Anvanda batterivakten

I laget "HIGH" reagerar batterivakten snabbare an i laget "LOW" eller "MED" (se den nedanstående tabellen).

Les bruksanvisingen nøye før du tar apparatet iBruk og ta vare pa den. Hvis kjoleapparatet selges videre, ma du sorge for a gi bruksanvisingen videre også.

Produsenten patar seg intet ansvar for skader som skyldes ikke tiltenkt bruk erler feil bruk.

Innhold

1 Symbolforklaring 131
2Sikkerhetsregler 131

2.1 Generell sikkerhet 131
2.2 Sikkerhet ved bruk av apparatet 133

3 Leveringsomfang 133
4 Tiltenktbruk 134

5 Funksjonsbeskrivelse 134

5.1 Funksjonsomfang. 134
5.2 Betjenings- og visningselementer. 135

6 Betjening. 136

6.1 For feste gangs bruk 136
6.2 Tips for energisparing 137
6.3Koble til kjoleapparatet 137
6.4 Bruk av batterivakten 138
6.5 Bruk av kjoleapparatet 139
6.6 Feste lokket på kjøleapparatet. 140
6.7 Temperaturinnstilling. 140
6.8 Sla av kjoleapparatet 140
6.9 Bruk av den innvendige belysningen (kun FR60) 140
6.10 Avriming av kjoleapparatet 141
6.11 Skifte sikring 141

7 Rengjoring og vedlikehold. 141
8 Garanti 142
9 Feilretting 142

10 Avfallsbehandling 143
11 Tekniske spesifikasjoner 143

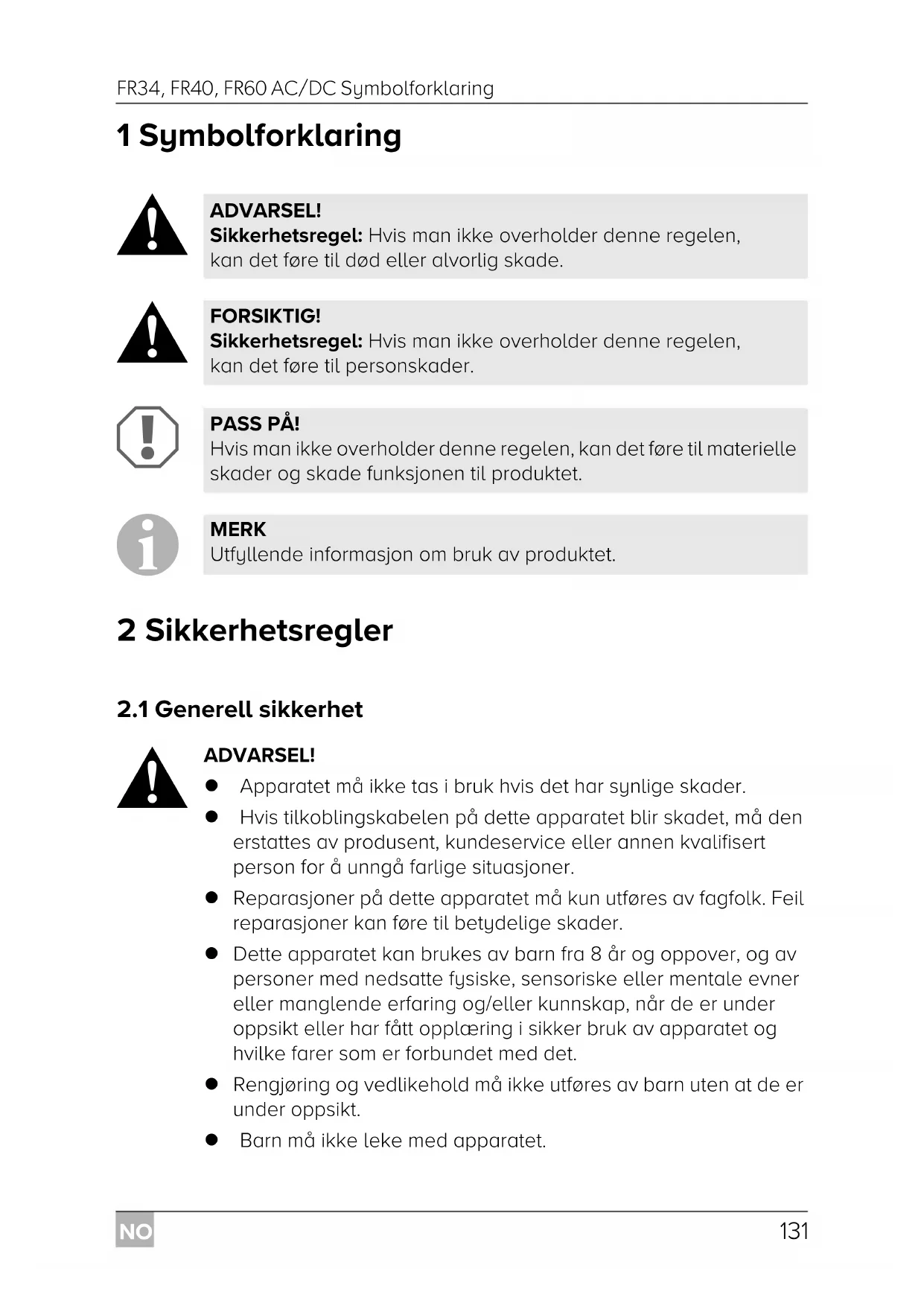

1 Symbolforklaring

ADVARSEL!

Sikkerhetsregel: Hvis man/DDne regelen, kan det fere til ddoer alvorlig skade.

FORSIKTIG!

Utfyllende informasjon om bruk av produitet.

2 Sikkerhetsregler

2.1 Generell sikkerhet

ADVARSEL!

• Apparatet mä ikke tas i bruk hvis det har synlige skader.
• Hvis tilkoblingskabelen på dette apparatet blir skadet,ffa den erstatte av produsent, kundeservice eller annen kvalifisert person for a unnga farlige situasjoner.
• Reparasjoner på dette apparatet på kun utføres av fagfolk. Feil reparasjoner kan före til betydelige skader.
• Dette apparatet kan brukes av barn fra 8 ør og oppover, og av personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller kunnskap,ningar de er under oppsett eller har fatt opplaering i sikkerBruk av apparatet og hvilke farer som er forbundet med det.

• Rengjøring og vedlikehold på ikke utføres av barn uten at de er under oppsett.
  Barn mä ikke leke med apparatet.

• Barn skal være under tilsyn for á sikre at de ikke leker med apparatet.

• Oppbevar og bruk apparatet sik at det ikke er tilgengelig for barn under 8 År.
• Ikke lagre eksplosjonsfarlige stoffer som f.eks. spraybokser med drivgass i apparatet.

FORSIKTIG!

Koble apparatet fra strømnette
- for rengjøring og stell
- hver gang erter bruk
- Næringsmidler på oppbevares i originalforpakning eller i egnede beholdere.

PASS PÄ!

• Sammenlign spenningsspesifikasjonene på merkeskiltet med tilgjengelig strømtilforsel.
  Koble til apparatet kun på følgende mæte:

• med DC-tilkoblingskabelen til et DC-stikkontakt i kjoretøyet

• eller med AC-tilkoblingskabelen som følger med til vekse-lstrøm

• Trekk aldri stopslet ut av stikkontakten etter ledningen.

• Hvis kjøleapparatet er plugget inn i DC-stikkontakten: Koble dette kjøleapparatet og andre forbrukere fra batteriet før du kobler til hurtiglader.
• Hvis kjøleapparatet er plugget inn i DC-stikkontakten: Koble fra forbindelsen eller slå av kjøleapparatet nær du slær av motoren. Hvis ikke kan batteriet bli ladet ut.
• Kjøleapparatet er/DDke egnet for transport av etsende eller lse-middelholdige stoffer.
• Dette kjøleapparatet inneholder isoleringen brenbart cyklopentan. Gassene i isolasjonsmaterialiet krever en spesiell bortskaffingsprossess. Etter endt levetid skal apparatet bortskaffes på forskriftsmessig@måte.

2.2 Sikkerhet ved bruk av apparatet

FORSIKTIG!

För du tar apparatet i bruk, mà du passe pà at ledningen og støpslet er tørre.

PASS PÄ!

• Ikke bruk elektriske apparaterinneikjoleapparatet,hvisIkke disse apparatene er anbefalt brukt av produsenten.
• Ikke plasser apparatet i nærheten av Åpen flamme eller andre varmekilder (oppvarming, sterk solbestråling, gassovner osv.).
• Fare for overopbehing!

Pase at varme som oppstar under drift alltid blir ventilert bort pa en tilfredsstellende mate. Pase derfor at apparatet star langt nok unna vegger eller gjenstander, sik at luften kan sirkulere.

Pass pà at lufteåpningene ikke blir blokkert.
- Fyll参加会议的股东是 i den innvendige beholderen.
Dypp aldri apparatet i vann.
- Beskytt apparatet og kabelen mot varme og fuktighet.

3 Leveringsomfang

Antall Beskrivelse

1 Kompressorkjøleboks

1 Likestrøm-tilkoblingskabel

1 Vekselstrøm-tilkoblingskabel

1 B r u k s a n v

4 Tiltenkt bruk

Kompressorkjøleboksen er beregnet på Å kjøle ned og dypfryse matvarer.
Kompressorkjøleboksen er ochå egnet tilBruki bater.

Kompressorkjøleboksen er beregnet for drift med en likestrømstikkontakt i kjo-retøy, bæter eller campingvogner, eller fra vekselstrømnettet.

FORSIKTIG! Helsefare!

Kontroller om kjoleapparatets kjoleeffekt oppfyller kravene til naeringsmidlene eller medikamentene som du onsker Å kjole.

5 Funksjonsbeskrivelse

Kjølingen skjer ved hjelp av et kjølekretsløp med kompressor med minimalt vedlikeholdsbehov. Den innskummede isolasjonen og den kompakte kompressoren sikrer optimal kjøling.

Kjoleapparatet er egnet for mobil bruk.

Ved bruk i bater taler kjoleapparatet en konstant krengning pa 30^

5.1 Funksjonsomfang

• Trenivå-batterivakt beskytter kjøretøybatteriet kobler automatisk ut ved lav batterispenning
• Display med temperaturindikator
• Temperaturinnstilling: Med to taster i trinn pa 1^ (2°F)

5.2 Betjenings- og visningselementer

Sperre for lokk: fig. 1, side 3

Betjeningspanel (fig. 2, side 3)

Ele-ment	Beskrivelse Forklaring
1	ONOFF	Slår kjøleapparatet på eller av.nær knappentrykkesinn ettilto sekunder
2 POWER Statusindikasjon
		LED-lampen lyser grønt:Kompressoren er på
		LED-lampen lyseroransje:Kompressoren er av
		LED-lampen blinkeroransje:Display slättav automataiskopgrunn av lavbatterispensing
3 FEIL LED-lampen blinker		Kjøleapparatet er slätt på,men ikke driftsklart
		rødt:
4 SET Valg av ingangsmodus
		- temperaturinnstilling-Visning i Celsius eller Fahrenheit-Innstilling av batterivakt
5 - Display,viser verdier
6 «+» Trykk én gang for Å øke verdien
7 «-»		Trykk én gang for Å redusere verdien
8 ●		Kun FR60:Hvis,this vises,er den innvendige belysningen slätt på.

Tilkoblinger (fig. 3, side 4)

Ele-ment	Beskrivelse
1 Vekselstrømkontakt
2 Sikringsholder
3 Deksel til vekselstrømkontakt
4 Deksel til likestrømkontakt
5 Likestrømkontakt

6 B e t j e n i n g

6.1 Før første gangs bruk

MERK

För du starter det nye kjøleapparatet for Förste gang, på du av hygieniske grunner rengjøre det på innsiden og utsiden med en fuktig klut (se ögså kapittel «Rengjöring og vedlikehold» på side 141).

Velge temperatureheter

Slå på kjøleapparatet.
Trykk to ganger pa SET-knappen.
Bruk knappene «+» og «-» for á velge Celsius eller Fahrenheit.
Displayet viser innstilt temperaturenhet i noen sekunder. Displayet blinker noen ganger, før det går tilbake til visning av aktuell temperatur.

6.2 Tips for energisparing

• Velg et montasjested som har god ventilasjon og er beskyttet mot solstråling.
• Avkjøl varm mat for du plasserer den i apparatet for avkjøling.
• Ikke øpne kjoleapparatet longer enn nodvendig.
• Ikke la kjoleskapet stå longer äpent enn nødvendig.
  Rim av kjoleapparatet hvis det har dannet seg et lag av is.
  Unnga unodvendig lave temperaturer.

6.3 Koble til kjøleapparatet

Kjøleapparatet kan drives med likespenning eller vekselspenning.

PASS PÀ! Fare for skader!

Koble fra kjoleapparatet og andre forbrukere fra kjoretybatteryet før du kobler kjoretybatteryet til en hurtiglader.

Overspenning kan skade elektronikken i kjoleapparatet.

Av sikkerhetshensyn er kjoleapparatet utstyrt med et elektronisk system som forhindrer feil polaritet. Dette beskytter kjoleapparatet mot kortslutninger ved tilkobling til et batteri.

Plugg likeströmkabelen inn i likespenningskontakten, og koble den til likeströmutgangen, eller ...
Plugg vekselstrømkabelen inn i vekselspenningskontakten, og koble den til vekselstrømnettet.
Lukk dekslene på kontakter som/DD er i bruk for 己 forhindre beroring av kontaktene. Dette forhindrer ogsa at stov, vann og smusskommen inn i kon-takten.

6.4 Bruk av batterivakten

Kjøleapparatet er utstyrt med en flertrinns batterivakt som beskytter kjøretøy-batteriet mot for dup utlading nær kjøleapparatet er koblet til likestrømforsyning.

Hvis kjøleapparatet brukes i kjøretøyet mens tenningen er slått av, kobles kjø-leapparatet ut automatisk nær forsinyningsspenningen faller under en innstilt verdi. Kjøleapparatet slår seg automatisk på igjen straks gjeninnkoblings-spenningen nås ved at kjøretøybatteriet lades opp.

PASS PÀ! Fare for skader!

När kjoretøybatteryet slås av via batterivakten, vil det ikke longer lades helt opp. Unngå Å starte flere ganger eller Å bruke strømforbrukere uten lengre oppladinger. Sørg for Å lade opp kjoretøybatteryet igjen.

I modusen «HIGH» reagerer batterivakten raskere enn i trinnene «LOW» og «MED» (se tabellen nedenfor).

Batterivakt-modus LOW MED HIGH
Utkoblingsspenning ved 12 V	10,1 V 11,4 V 11,8 V
Gjenstartsspenning ved 12 V	11,1 V 12,2 V 12,6 V
Utkoblingsspenning ved 24 V	21,5 V 24,1 V 24,6 V
Gjenstartsspenning ved 24 V	23,0 V 25,3 V 26,2 V

Gå frem på følgende mæte for Å velge batterivaktmodus:

Slå på kjøleapparatet.
Trykk tre ganger pa SET>knappen.
Med knappene + og - stiller du inn batterivaktmodus.
Displayet viser innstilt modus i noen sekunder. Displayet blinker noen ganger, for det gär tilbake til visning av aktuell temperatur.

MERK

Nár kjøleapparatet forsynes fra kjoretøybatteriet, velger du batterivaktmodusen «HIGH». Hvis kjøleapparatet er tilkoblet et forsyningsbatteri, er batterivaktmodusen «LOW» tilstrekkelig.

6.5 Bruk av kjøleapparatet

Sørg for at det alltid er tilstrekkelig ventilasjon, slick at varmen som oppstår under drift kan fores bort. Pass på at lufteåpningene ikke blokkeres. Påse at kjoleapparatet står langt nok unna vegger og gjenstander til at luften kan sirkulere.

Plasser kjoleapparatet pa et fast underlag.

MERK

Plasser kjoleapparatet som vist (fig. 1, side 3). Hvis kjoleapparatet brukes i en annen posisjon, kan det bli ødelagt.

Koble til kjoleapparatet, se kapittel «Koble til kjoleapparatet» pà side 137.

PASS PÅ! Fare på grunn av for lav temperatur!

Pass på at gjenstander som plasseres i kjøleapparatet taler nedkjøling til innstilt temperatur.

Trykk på knappen «ON/OFF» i mellom att og to sekunder.
POWER>LED-en lyser.
Displayet slar seg pa og indikerer den aktuelle kjoletemperaturen.

MERK

Temperaturen som vises er fra midt i det innvendige rommet. Temperaturen på andre steder kan avvike fra dette.

Kjoleapparatet starter nedkjoling av det innvendige rommet.

MERK

Ved drift med batteri slås displayet av automatisk hvis batterispenningen er lav. LED-lampen «POWER» blinker oransje.

6.6 Feste lokket på kjoleapparatet

Loft sperren (fig. 1 1, side 3) og lukk lokket.

Slipp opp sperren.
Man hörer at sperren smekker på plass og sikrer lokket på kjøleapparatet.

6.7 Temperaturinnstilling

Trykk én gang på «SET»-knappen.

Velg kjoletemperatur med knappene «+» og «-».
✓Kjøletemperaturen vises på displayet i noen sekunder. Displayet blinker noen ganger, og deretter vises den aktuelle temperaturen igjen.

6.8 Slå av kjøleapparatet

Tøm kjøleapparatet.

När kjøleapparatet ikke skal brukes på lang tid:

La lokket stå litt apent. Dette forhindrer luktdannelse.

6.9 Bruk av den innvendige belysningen (kun FR60)

Pase at displayet viser den aktuelle temperaturen.
Trykk pa knappen «-» for a sla pa den innvendige belysningen.
Trykk pa knappen «-» igjen for a sla av den innvendige belysningen.
Den svarte prikken (fig. 2 8, side 3) i det øvre venstre hjørnet i displayet indikerer om den innvendige belysningen er slätt på alle av.

MERK

Den innvendige belysningen slås av automatisk perpet 30 minutter.

6.10 Avriming av kjøleapparatet

Luftfuktigkeit kan fryse til riminne i kjoleapparatet erler på fordamperen. Dette reduserer kjoleeffekten. Avrim kjoleapparatet til riktig tid for a unnga dette.

PASS PÀ! Fare for skader!

Bruk aldri harde eller spisse redskaper for Å fjerne is erler for Å lösne fastfrosne gjenstander.

Gåfram på følgende mæte for á avrime kjøleapparatet:

Ta ut innholdet fra kjoleapparatet.

Hvis nødvendig, plasser dem i et annet kjoleapparat, slick at de holder seg kjolige.
Slå av kjøleapparatet.
La lokket stå apent.
Tørk av det opptinte vannet.

6.11 Skifte sikring

Skift ut sikringen (8 A 32 V) som vist (fig. 4, side 4).

7 Rengjøring og vedlikehold

ADVARSEL!

Skill apparatuset fra strømnettefør rengjøring og stell.

PASS PÀ! Fare for skade!

• Kjøleapparatet ma aldri rengjores under rennende vann ellerspyles.
• Bruk/DD: Slipende vaskemidler erer harde gjenstander til rengjoring, da det kan skade kjoleapparatet.

Rengjør apparatet innvendig og utvendig fra tid til annen med en fuktig klut.
Pase at ventilasjonsåpningene på apparatet er fri for støv og forurensinger, sik at varmen som oppstår under drift kan ledes bort og apparatet ikke tar skade.

8 Garanti

Lovmessig garantitid gjelder. Hvisproduktet skulle vere defekt,kontakter du produsentens filial i ditt land (du finner adressene på baksiden av veiledningen) eller til din faghandler.

Ved henvendelser vedrørende reparasjon eller garanti, på du sende med følgende dokumentasjon:

• kopi av kvitteringen med kjøpsdato,
• arsak til reklamasjonen eller beskrivelse av feilen.

9 Feilretting

Feil Mulig ørsak Forslag til løsning
Kjøleapparatet funge-rer ikke, LED-lampen «POWER» lyser ikke.	Det er ingen spensing på likestrømstikkontakten i kjøretøyet.	I de feste kjøretøyer på tenningen nære på for at likestrømstikkontakten skal ha spentning.
Kjøleapparatet kjøler ikke (støpslet er plug-get inn, lysdioden «POWER» lyser).	Kompressoren er defekt. Dette kan kun repareres av en godkjent kundeservicebedrift.
Kjøleapparatet kjøler ikke (støpslet er plug-get inn, LED-en «POWER» blinker orang-sje, displayet er slätt av).	For lav spensing i kjøretøybatteriet.	Sjekk kjøretøybatteriet og lad det opp etter behov.
Ved drift fra likestrøm-stikkkontakt: Tenningen er på, kjøle-apparatet virker ikke og LED-lampen «POWER» lyser ikke.	Likestrømstikkontakten er tilsmusset. Dette fremertil)dårlig elektrisk kon-takt.	Hvis pluggen til kjøleapparatet blir svært varm i likestrømstikkontakten, på enten stikkontakten rengjores, eller på plug-gen muligens ikke korrekt moniert.
	Sikringen i likestrømplug-gen har gätt.	Skift ut sikringen (8 A) i likestrømpluggen, se kapittel «Skiffe sikring» på side 141.
	Kjøretøysikringen har gätt.	Skift ut sikringen for likestrømuttakit i bilen (vanligvis 15 A). Se händboken for kjøretøyet.
Displayet viser en feilmelding (f.eks. «Err1») og kjøleapparatet kjø-ler ikke.	Kjøleapparatet er slätt av pga. en intern feil.	Dette kan bare repareres ut av et autorisert verksted.

10 Avfallsbehandling

Lever amballasje til resirkulering sa langt det er mulig.

Når du tar produitet ut av drift for siste gang, ma du sörge for Å fä informasjon om deponeringsforskrifter hos nærmeste resirkuleringsstasjon eller hos din faghandler.

11 Tekniske spesifikasjoner

	FR34 AC/DC FR40 AC/DC FR60 AC/DC
Art.nr.: 9600005001 9600	005000 96000017	02
Tilkoblingsspenning: 12/24	V=100 - 240 V~, 50/60 Hz
Strømforbruk:	4 A (12 V=)2 A (24 V=)1,0 - 0,4 A (100 - 240 V~)		6 A (12 V=)3 A (24 V=)
Kjøleffekt: +10 °C til -10 °C(+50 °F til +14 °F)
Kategori:	Kategori 1(kjøleskap med ett eller flere kjølerom for fersk mat)
Bruttoinnhold:	32,5 l	40 l	60 l
Utnyttbar kapasitet:	31,0 l	38 l	58 l
Energimerking:	A+
Energiforbruk:	83 kWh/är	102 kWh/är	98 kWh/är
Klimaklasse:	N
Omgivelsestemperatur:	+16 °C til +32 °C
Støyutslipp:	49 dB(A)
Kjølemiddelmengde:	40 g	42 g	58 g
CO2-ekvivalent:	0,057 t	0,060 t	0,083 t
GWP-verdi:	1430
Mål (L x B x H):	584 x 365 x407 mm	584 x 365 x446 mm	680 x 440 x470 mm
Vekt: 11,4 kg 11,5 kg 18,4 kg
Test/sertifikater:	CE E4	GS TOLERABLE ±200μm ±100μm	E9
	E4	E9

MERK

Hvis omgivelsestemperaturen er over +32^ (+90^) kan/DD minimumtemperaturen oppnås.

KjølekretsløpetinneholderR134a.

Inneholder fluoriserte drivhusgasser

Hermetisk lukket innretning
