Producttype	Compressiekoelkast
Merk	Mobicool
Model	FR34
Brutocapaciteit	32,5 L
Gebruikbare capaciteit	31 L
Temperatuurbereik	+10 °C tot -10 °C
Voeding	12/24 V DC (sigarettenaansteker) en 100-240 V AC (50/60 Hz)
Elektrisch verbruik (12 V)	4 A
Elektrisch verbruik (24 V)	2 A
Elektrisch verbruik (230 V)	1,0 - 0,4 A
Jaarlijks energieverbruik	83 kWh/jaar
Energie-efficiëntieklasse	A+
Afmetingen (L x B x H)	584 x 365 x 407 mm
Gewicht	11,4 kg
Koelmiddel	R134a (40 g)
Geluidsniveau	49 dB(A)
Accubeveiliging	3 standen (LOW/MED/HIGH) met automatische uitschakeling
Display	Scherm met temperatuurindicator (°C/°F)
Functies	Koelen, vriezen, accubeveiliging, handmatig ontdooien
Onderhoud	Reinigen met een vochtige doek; niet onderdompelen
Veiligheid	Bescherming tegen omgekeerde polariteit, zekering 8 A, laagspanningsuitschakeling
Gebruik	Voertuig, boot, camper, netstroom
Inhoud van de levering	Koelbox, DC-kabel, AC-kabel, handleiding

Veelgestelde vragen - FR34 Mobicool

Hoe stel ik de temperatuur in van mijn Mobicool FR34?

Druk eenmaal op de SET-toets om de instelmodus te openen, gebruik vervolgens de + of - toetsen om de gewenste temperatuur te selecteren (in stappen van 1 °C of 2 °F). Het scherm knippert en toont vervolgens de actuele temperatuur.

Hoe activeer ik de accubeveiliging?

Druk driemaal op de SET-toets om de instelling van de accubeveiliging te openen. Selecteer de stand LOW, MED of HIGH met de + of - toetsen. Gebruik in de auto HIGH; op een hulpaccu volstaat LOW.

Hoe bespaar ik energie met mijn Mobicool koelkast?

Plaats het apparaat op een geventileerde plek uit de zon, laat etenswaren afkoelen voordat u ze opbergt, open de koelbox zo min mogelijk en ontdooi zodra er ijsvorming ontstaat. Vermijd onnodig lage temperaturen.

Hoe ontdooi ik de Mobicool FR34?

Zet het apparaat uit, haal de etenswaren eruit, open het deksel en veeg het dooiwater weg met een doek. Gebruik nooit harde of scherpe voorwerpen om ijs te verwijderen.

Wat te doen als het POWER-lampje oranje knippert en het scherm uit is?

Dit duidt op een te lage accuspanning. De accubeveiliging heeft de stroomtoevoer onderbroken. Laad de accu van het voertuig op of controleer de DC-aansluiting.

Kan ik de koelbox op een boot gebruiken?

Ja, de Mobicool FR34 kan op een boot worden gebruikt. Hij is bestand tegen een permanente hellingshoek. Zorg ervoor dat de voeding overeenkomt (12/24 V DC).

Hoe reinig ik de binnen- en buitenkant van de koelkast?

Reinig met een vochtige doek. Gebruik geen schurende middelen of harde voorwerpen. Dompel het apparaat nooit onder in water. Zorg dat de ventilatieopeningen schoon zijn.

Wat betekent de foutcode 'Err1' op het scherm?

Een interne storing heeft het apparaat uitgeschakeld. Neem contact op met een erkende klantendienst. Probeer niet zelf te repareren.

Kan ik een externe accu gebruiken om de FR34 van stroom te voorzien?

Ja, u kunt hem aansluiten op een accu met 12 V of 24 V. Stel de accubeveiliging in op LOW om voortijdige uitschakeling te voorkomen.

Wat is de vriescapaciteit van de Mobicool FR34?

De temperatuur kan dalen tot -10 °C, waardoor etenswaren kunnen worden ingevroren. De brutocapaciteit is 32,5 L en de gebruikelijke capaciteit is 31 L.

GEBRUIKSAANWIJZING FR34 Mobicool

Lees deze handleiding voor de ingebruikname zorgvuldig door en bewaar deze. Geef de handleiding bij doorgeven van het toestel door aan de gebruiker.

De fabrikant kan nicht aansprakelijk worden gesteld voor schade die door gebruik gegen de voorschriften in of door verkeerde bediening wordenveroorzaakt.

Inhoudsopgave

1 Verklaring van de symbolen 85
2 Veiligheidsinstructies 85

2.1 Algemene veiligheid 85
2.2 Veiligkeit bij het gebruik van het toestel 87

3 Omvang van de levering 87
4 Gebruik volgens de voorschriften 88

5 Beschrijving van de werkking 88

5.1 Functies 88
5.2 Bedienings- en individie-elementen 89

6 Bediening 90

6.1 Voor het eerste gebruik 90
6.2 Tips om energie te sparen 91
6.3 Koelapparaat aansluiten 91
6.4 Accubewaker gebruiken 91
6.5 Koelapparaat gebruiken 93
6.6 Vergrendel het deksel van het koelapparaat 94
6.7 Temperatur instellen 94
6.8 Koelapparaat uitschakelen 94
6.9 De binnenverlichting gebruiken (alleen FR60) 94
6.10 Koelapparaat ontdooien 95
6.11 Zekering verrangen 95

7 Reiniging en onderhoud 96
8 Garantie 96
9 Verhelen van storingen 97

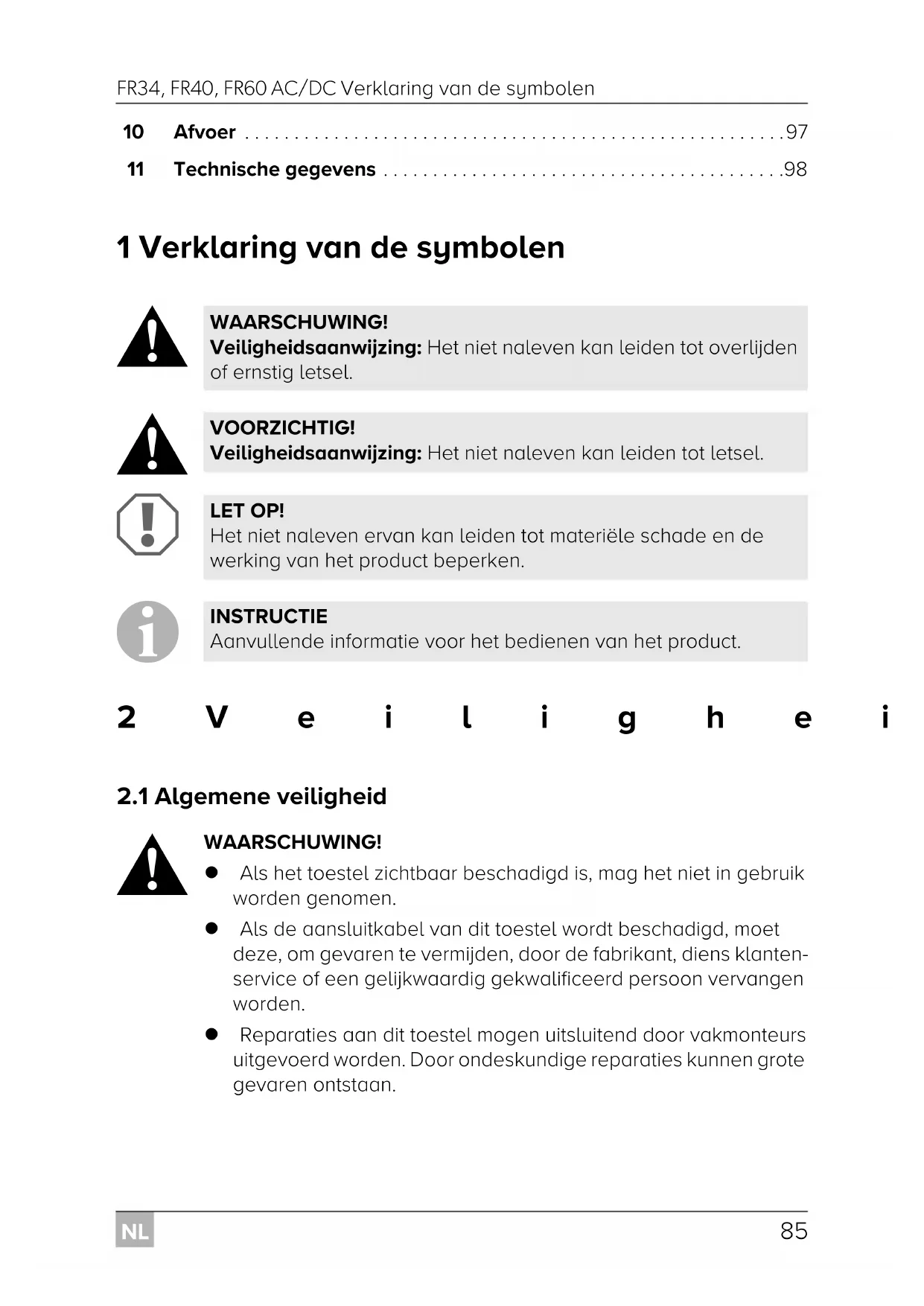

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing: Het Niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICTIG!

Veiligheidsaanwijzing: Het Niet naleven kan leiden tot letsel.

LET OP!

Het Niet naleven ervan kan leiden tot materiële schade en de Werking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedieren van het product.

2 V e i l i g h e i

2.1 Algemene veiligheid

WAARSCHUWING!

• Als het toestel zichtaar beschadigd is, mag het Niet in gebruik worden genommen.
• Als de aansluitkabel van dit toestel worden beschadigd,要去,
• om gevaren te vermijden, door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon verrangen worden.

• Reparations aan dit toestel mogen uitsluitend door vakmonteursuitgevoerd worden. Door ondeskundige reparations können grotegevaren ontstaan.

• Dit toestel kan door kinderen vanaf 8aar en ouder evenals door personen met verminderde fusicke, zintuiglijke of geestelijkke vermogens of tekortschietende ervaring en/of kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig konnen gebruiken. Ook dienen zeinzicht te hebben in de gezaren die het gebruik van het toestel met zich mee-brengt.

• Reiniging en gebruikersondoud mogen Niet door kinderen zonder begeleiding worden uitgevoerd.
• Kinderen mogen nicht met het toestel spelen.
• Er moet toezicht worden gehonden op kinderen, zodat ze nicht met toestel gaan spelen.
• Bewaar en gebruik het toestel buiten het bereik van kinderen onder 8aar.
• Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar vrijf gas, in het toestel.

VOORZICHTIG!

• Scheid het toestel van het net
• voor iedere reiniging en ieder onderhoud
• na elk gebruik
• Levensmiddelen mogen alleen in de originele verpakkingen of geschikte bakken worden opgeslagen.

LET OP!

• Vergelijk de spanning op het typeplaatje met de voorhanden energievoorziening.
• Sluit het toestel alleen als volgt aan:
• met de DC-aansluitkabel aan een DC-stopcontact in het voertuig
• of met de AC-aansluitkabel op het wisselstroomnet
• Trek de stekker nooit aan de aansluitkabel uit het stopcontact.
• Als het koeltoestel aan de DC-contactdoos is aangesloten: Klem uw koeltoestel en andere verbruikers van de accu af voor u een snellader aansluit.
• Als het koeltoestel aan de DC-contactdoos is aangesloten: Verbreek de verbinding of schakel het koeltoestel UIT, als u de motor uitschakelt. Anders kan de accu worden ontladen.

• Het koeltoestel is nicht geschikt voor het transport van bijtende of oplosmiddelhoudende stoffen.

• Deze koeltoestel bevat in de isolering brandhaar cyclopentaan. De gassen in het isoleringsmaterialaal vereisen een bijzonder afvoerproces. Voer het apparaat aan het einde van zich levensduur af volgens de voorschriften.

2.2 Veiligkeit bij het gebruik van het toestel

VOORZICHTIG!

• Let er voor de ingebruikneming op dat de voedingskabel en de stekker droog�.

LET OP!

• Gebruik geen elektrische toestellen binnen de koeltoestel, behalte als deze toestellen waarvoordoor door de fabrikant worden aanbevolen.
• Zet het toestel Niet in de buurt van open vlammen of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.).
  Oververhittingsgevaar!

Let er.altijd op dat de warmte, die bij het bedrijf ontstaat, goed afgevoerd kan worden. Zorg ervoor, dat het toestel op voldoende afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren.

• Let erop dat de ventilatiesleuven nicht worden afgedekt.
• Doe geen vloeistoffen of ijs in het binnenreservoir.
  Dompel het toestel nooit onder water.
• Bescherm het toestel en de kabels gegen但它 en vocht.

3 Omvang van de levering

Aantal Beschrijving

1 Compressorkoelbox
1 Gelijkstroomaansluitkabel
1 Wisselstroomaansluitkabel
1 Gebruiksanaonwijzing

4 Gebruik volgens de voorschriften

De compressorkoelbox is geschikt voor het koelen en invriezen van levensmiddelen. De compressorkoelbox is geschikt voor gebruik op boten.

De compressorkoelbox is ontworpen voor gebruik met een gelijkstroomcontactdoos van een voertuig, boot of caravan of voor gebruik met een wisselstroomnet.

VOORZICTIG! Gevaar voor de gezondheid!

Controleer of het koelvermogen van het koelapparaat voldoet aan de eisen van de levensmiddelen of geneesmiddelen die u wilt koelen.

5 Beschrijving van de werkking

Het koelapparaat kan waren afkoelen, koel houden en invriezen.

De koeling geleurt door een onderhoudsarme koelkring met compressor. De schuimisolatie en de compacte compressor zorgen voor een optimale koeling.

Het koelapparaat is geschikt voor mobiel gebruik.

Bij gebruik op boten kan het koelapparaat worden bloatgesteld aan een permanente helling van 30^ .

5.1 Functies

• Drietraps accubewaker ter bescherming van de voertuigaccu schakelt automatisch uit bij een lage accuspanning
• Display met temperatuurmeter
• Temperatuurinstelling: Met twee toetsen in stappen van 1^ (en stappen van 2^ )

5.2 Bedienings- en individie-elementen

Dekselvergrendeling: afb. 1, pagina 3

Bedieningspaneel (afb. 2, pagina 3)

Onder-deel	Beschrijving Toelichting
1	ON	Schakelt het koelapparaat in of uit als de toets=eén tot twee seconden worden ingedrukt
	OFF
2 POWER Statusindicatie
		Led brandt groen: compressor is aan
		Led brandt oranje: compressor is uit
		Led knippert oranje: display worden bij lage.accuspanning automatischuitgeschakeld
3 ERROR Led knippert rood: koelapparaat is ingeschä-keld maar nicht:kaar voorgebruik
4 SET Selecteert de invoermodus- temperatuurinstelling:- indicate in Celsius of Fahrenheit-instelling accubewaker
5 - Display, toont de waarden
6 „+“ Een keer tikken om de waarde te verhogen
7 „-“	Een keer tikken om de waarde te verlagen
8 ●	Alleen FR60: indien weergegeven, de binnenver-lichting is ingeschakeld.

Connectors (afb. 3, pagina 4)

Onder-deel Beschrijving

1 W i s s e l s t r o o m a

2 Zekeringhouder

3 Deksel wisselstroomaansluiting

4 Deksel gelijkstroomaansluiting

5 Gelijkstroomaansluiting

6 Bediening

6.1 Voor het eerste gebruik

INSTRUCTIE

Voordat u het neue koelapparaat in gebruik neemt, moet u deze om hygienische redenen vanbinnen en vanbuiten reinigen met een vochtige doek (zie ook het hoofdstuk „Reiniging en onderhoud" op pagina 96).

Temperatuurenheden selecteren

U kont voord de temperatuurindicatie kiezen:tussen Celsius en Fahrenheit. Ga als volgt te werk:

Schakel het koelapparaat in.
Druk twee keer op de toets „SET".
Selecteer Celsius of Fahrenheit met de toetsen n + ^n en n - ^n .
Het display geeft voor enkele seconden de ingestelde temperatuurenheid waar. Het display knippert eenaar keer, voordat deindicatie van de actuèle temperatuur wee verschijnt.

6.2 Tips om energie te sparen

• Kies een goed geventileerde en gegen zonnestralen beschermde plaats.
• Laat warme spijzen eerst afkoelen, voordat u ze in het toestel koel houdt.
• Open het koeltoestel nicht vaker dan nodig.
  Laat het koeltoestel nicht longer open dan nodig is.
• Ontdooi het koelapparaat zodra er zich een ijslaag gezormd heeft.
  Voorkom onnodig lage temperature.

6.3 Koelapparaat aansluten

Het koelapparaat kan gebruikt worden met gelijkstroom- of wisselstroom-spanning.

LET OP! Gevaar voor beschadiging!

Ontkoppel het koelapparaat en andere verbruikers van de voertuigaccu, alvorens de accu op een snellader aan te sluiten.

Overspanning kan de elektronica van het koelapparaat beschadigen.

Om verilgheidsredenen is het koelapparaat uitergerust met een elektronisch system dat beschermt gegen verkeerd polen. Dit beschermt het koelapparaat wegen kortsluiting na aansluiting op een accu.

Steek de gelijkstroomaansluitkabel in de gelijkstroomaansluiting, en sluit\ deze aan op het gelijkstroomcontactdoos of ...
steek de wisselstroomaansluitkabel in de wisselstroomaansluiting en sluit deze aan op het wisselstroomnet.
Sluit de deksels van de nicht gebruike aansluitingen om per ongeluk aanraken te voorkomen. Dit voorkomt bovendien dat stof, water en vuil de aansluitingen binnendringt.

6.4 Accubewaker gebruiken

Het koelapparaat is uitgerust met een Meertraps accubewaker, die uw voertuigaccu bij de aansluiting op gelijkstroomvoeding beschermt gegen te diepontlading.

Als het koelapparaat bij uitgeschakeld contact in het voertuig worden gebruikt, wordt het koelapparaat automatisch uitgeschakeld zodra de voedingsspanning tot onder een ingestelde waarde daalt. Het koelapparaat worden weer ingeschakeld zodra door oplading van de voertuigaccu de herinschakelspanning is bereikt.

LET OP! Gevaar voor beschadiging!

Als de accu wordenuitgeschakeld door de accubewaker, worden de voertuigaccu Niet meer volledig opgeladen. Voorkom herhaalde-lijk starten of inschakelen van stroomverbruikers zonder langere laadfasen. Zorg ervoor dat de voertuigaccu weeer worden opgeladen.

In de stand „HIGH" reageert de accubewaker sneller dan in de standen „LOW" en „MED" (zie volgende tabel).

Accubewakermodus LOW MED HIGH
Uitschakelspanning bij 12 V	10.1 V 11.4 V 11.8 V
Herinschakelspanning bij 12 V	11.1 V 12.2 V 12.6 V
Uitschakelspanning bij 24 V	21.5 V 24.1 V 24.6 V
Herinschakelspanning bij 24 V	23.0 V 25.3 V 26.2 V

Ga als volgt te werk: om de accubewakermodus te selecteren:

Schakel het koelapparaat in.
Druk drie keer op de toets „SET".
Stel met de toetsen ^一 + ^一 en , - " de accubewakermodus in.
Het display geeft voor enkele seconden de ingestelde modus weeR. Het display knippert eenaar keer,voordat de indicatie van de actuèle temperatuur wee verschijnt.

INSTRUCTIE

Als het koelapparaat wordt gevoed door de voertuigaccu, kiest dan de accubewakermodus „HIGH". Als het koelapparaat is aangesloten op een voedingsaccu, is de accubewakermodus „LOW" voldoende.

6.5 Koelapparaat gebruiken

LET OP! Gevaar voor oververhitting!

Zorg er alkijd voor dat er voldoende ventilatie is zodate de tijdens gebruik gegenereerde warmte kan ontsnappen. Let erop dat de ventilatiesleuven Niet worden afgedekt. Zorg ervoor dat het koelapparaat op voldoende afstand tot muren en andere voorwerpen staat, zodate de lucht kan circuleren.

Plaats het koelapparaat op een vaste ondergrond.

INSTRUCTIE

Plaats het koelapparaat op de weergegeven wijze (afb. 1, vagina 3). Als u het koelapparaat in een andere positie gebruik, kan het beschadigen.

Sluit het koelapparaat aan, zie hoofdstuk „Koelapparaat aansluiten" op pagina 91.

LET OP! Gevaar door te lage temperatuur!

Zorg ervoor dat er zich alleen voorwerpen of waren in het koelapparaat bevinden die op de gekozen temperatuur gekoeldmight worden.

Druk:tussen en een twee seconden op de toets "ON/OFF".
De led „POWER" gaat branden.
Het display worden ingeschakeld en geeft de actuèle koeltemperatuur weeer.

INSTRUCTIE

De weergegeven temperatuur is de temperatuur in het midden van de binnenruimte. De temperatuur op andere plekken kan van deze temperatuur afwijken.

Het koelapparaat start met het koelen van de binnenruimte.

INSTRUCTIE

Bij gebruik met de accu worden het display automatischuitgeschakeld, als de.accuspanning laag is. De led „POWER" knippert oranje.

6.6 Vergrendel het deksel van het koelapparaat

Breng de vergrendeling omhoog (afb. 1 1, pagina 3) en sluit het deksel.

Ontgrendel het slot.
Het slot klicht hoebaar vast en vergrendelt het deksel van het koelapparaat.

6.7 Temperatuur instellen

Druk een keer op de toets „SET".

Selecteert met de toetsen n^ + " en n^ - " de koeltemperatuur.
De koeltemperatuur verschijnt enkele seconden op het display. Het display knippert meertere keren. Daarna verschijnt de actuèle temperatuur wee.

6.8 Koelapparaat uitschakelen

Maak het koelapparaat leeg.

Schakel het koelapparaat UIT.
Trek de verbindingskabel eruit.

Als u het koelapparaat gedurende langere vrij nicht wilt gebruiken:

Laat de deksel Licht geopend. Dit voorkomt geurvorming.

6.9 De binnenverlichting gebruiken (alleen FR60)

Controller of de feitelijke temperatuur op het display worden weergegeven.
Druk op de toets „- om de binnenverlichting in te schakelen.
Druk nog een koer op de toets „-” om de binnenverlichting uit te schakeilen.
De zwarte punt (afb. 2 8, paging 3) in linkerbovenhoek van het display geeft aan of de binnenverlichting UIT- of ingeschakeld is.

INSTRUCTIE

De binnenverlichting schakelt na 30 minutes automatisch UIT.

6.10 Koelapparaat ontdooien

Vocht kan vorst op de verdamper of in de binnenruimte van het koelapparaat vormen. Daardoor worden het koelvermogen verminderd. Ontdooi het koelapparaat op vrijd om dit te voorkomen.

LET OP! Gevaar voor beschadiging!

Gebruik nooit harde of scherpe voorwerpen om ijs te verwijderen of om vastgevroren objecten los te make.

Ga als volgt te werk om het koelapparaat te ontdooien:

Neem de inhoud uit het koelapparaat.
Bewaar deze eventueel in een ander koelapparaat om ze koud te houlden.
Schakel het koelapparaat UIT.
Laat het deksel geopend.
Wis het dooiwater weg.

6.11 Zekering verrangen

Vervang de zekering (8 A 32 V) op de weergegeven wijze (afb. 4, vagina 4).

7 Reiniging en onderhoud

WAARSCHUWING!

Scheid voor elke reiniging en verzorging het toestel van het net.

LET OP! Gevaar voor beschadiging!

• Reinig het koeltoestel nooit onder stromend water of in afwaswater.
• Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, aangezien het koeltoestel hierdoor beschadigd zou+kennen raken.

Reinig het toestel van binnen en buiten af en toe met een vochtige doek.
Zorg ervoor dat de ventilatieopengingen van het toestel vrij়n van stof en verontreinigingen, zodate bij het gebruik ontstane warmte kan worden afgevoerd en het toestel Niet beschadigd raakt.

8 Garantie

De wettelijk garantiperiode is van toepassing. Als het product defect is, verwit u zich tot het filial van de fabrikant in uw land (adressen zie achterkant van de handleiding) of tot uw specialzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende docu-mentationen mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

9 Verhelpen van storingen

Storing Mogelijk oorzaak Voorstel tot oplossing
Het koelapparaat werk Niet, led „POWER" brandt Niet.	Er bestaat geen span-ning op de gelijkstroom-contactdoos In uw voertuig.	In de meeste voertuigen要去 de contact-schakelaar ingeschakeld zich om de gelijkstroomcontactdoos van spanning te voorzien.
Het koelapparaat koelt Niet (stekker is ingesto-ken, led „POWER" brandt).	Compressor defect. Dit kan alleen door een geauthoriseerd servicebedrijf worden gerepareerd.
Het koelapparaat koelt Niet (stekker is ingesto-ken, led „POWER" knip-pert oranje, display isuitgeschakeld).	Spanning van voertuig-accu is laag.	Controler de voertuigaccu en laad hem indien nodig.
Bij het gebruik aan de gelijkstroomcontact-doos: Het contact is aan, het koelapparaat werkt Niet en de led „POWER" brandt Niet.	De gelijkstroomcontact-doos is vuil. Dit heeft een slecht elektrisch contact tot gevolg.	Als de stekker van uw koelapparaat heel warm worden in de gelijkstroomcontact-doos,要去 ofwel de gelijkstroomcontact-doos worden gereinigd of is de stekker Niet correct gemonteerd.
	De zekering van de gelijkstroom-stekker is doorgebrand.	Veel van de zekering (8 A) in de gelijkstroomstekker,zie hoofdstuk „Zeke-ring verrangen" op pagina 95.
	De voertuigzekering is doorgebrand.	Vervang de zekering van de gelijkstroom-contactdoos in het voertuig (meestal 15 A). Zie de bedieningshandleiding van uw voertuig.
Op het display ver-schijnt een foulmeling (bijv. „Err1") en het koelapparaat koelt Niet.	Het koelapparaat is uit-geschakeld vanwege hun een interne storing.	Deze kan alleen worden gerepareerd door een geauthoriseerd reparatiecentrum.

10 Afvoer

Laat het verpakkingsmaterialial indien möglichk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtst bijzijnde recyclingcentrum of uw speciaalzaak waar de betreffende afvoervoorschriften.

Als de omgevingstemperatuur boven +32^ (+90^) is, kan de minimumtemperatuur nicht worden bereikt.

De koelkring bevat R134a.

Bevat gefluoreerde broeikasgassen

Hermetisch afgesloten apparatus
