FR34 - Køleskab Mobicool - Gratis brugsanvisning og manual

Produkttype	Kompressionskøleskab
Mærke	Mobicool
Model	FR34
Bruttokapacitet	32,5 L
Brugbar kapacitet	31 L
Temperaturområde	+10 °C til -10 °C
Strømforsyning	12/24 V DC (cigarettænderstik) og 100-240 V AC (50/60 Hz)
Strømforbrug (12 V)	4 A
Strømforbrug (24 V)	2 A
Strømforbrug (230 V)	1,0 - 0,4 A
Årligt energiforbrug	83 kWh/år
Energiklasse	A+
Mål (L x B x H)	584 x 365 x 407 mm
Vægt	11,4 kg
Kølemiddel	R134a (40 g)
Lydniveau	49 dB(A)
Batteribeskyttelse	3 niveauer (LOW/MED/HIGH) med automatisk afbrydelse
Display	Skærm med temperaturindikator (°C/°F)
Funktioner	Køling, frysning, batteribeskyttelse, manuel afrimning
Vedligeholdelse	Rengør med en fugtig klud; må ikke nedsænkes
Sikkerhed	Beskyttelse mod omvendt polaritet, sikring 8 A, lavspændingsafbrydelse
Brug	Køretøj, båd, autocamper, netstrøm
Leveringsomfang	Køleboks, DC-kabel, AC-kabel, instruktionsmanual

Ofte stillede spørgsmål - FR34 Mobicool

Hvordan indstiller jeg temperaturen på min Mobicool FR34?

Tryk én gang på tasten SET for at gå ind i indstillingstilstand, brug derefter + eller - tasterne for at vælge den ønskede temperatur (i trin på 1 °C eller 2 °F). Skærmen blinker og viser derefter den aktuelle temperatur.

Hvordan aktiverer jeg batteribeskyttelsen?

Tryk tre gange på tasten SET for at få adgang til indstilling af batteribeskyttelse. Vælg tilstanden LOW, MED eller HIGH med + eller - tasterne. I bilen, brug HIGH; på hjælpebatteri, LOW er nok.

Hvordan sparer jeg energi med mit Mobicool køleskab?

Placer apparatet et ventileret sted i skyggen, lad maden køle af før opbevaring, åbn køleboksen så lidt som muligt, og afrim når et lag is dannes. Undgå unødvendigt lave temperaturer.

Hvordan afrimer jeg Mobicool FR34?

Sluk for apparatet, tag maden ud, åbn låget og tør afrimningsvandet op med en klud. Brug aldrig hårde eller skarpe værktøjer til at fjerne is.

Hvad gør jeg, hvis POWER-lampen blinker orange, og skærmen er slukket?

Det indikerer for lav batterispænding. Batteribeskyttelsen har afbrudt strømmen. Oplad køretøjets batteri eller kontroller DC-forbindelsen.

Kan jeg bruge køleboksen på en båd?

Ja, Mobicool FR34 kan bruges på en båd. Den tåler en permanent krængningsvinkel. Sørg for, at strømforsyningen passer (12/24 V DC).

Hvordan rengør jeg indersiden og ydersiden af køleskabet?

Rengør med en fugtig klud. Brug ikke slibende rengøringsmidler eller hårde genstande. Sænk aldrig apparatet ned i vand. Sørg for, at ventilationsåbningerne er rene.

Hvad betyder fejlkoden 'Err1' på skærmen?

En intern fejl har stoppet apparatet. Kontakt en autoriseret serviceafdeling. Forsøg ikke at reparere selv.

Kan jeg bruge et eksternt batteri til at forsyne FR34?

Ja, du kan tilslutte det til et strømbatteri med 12 V eller 24 V. Indstil batteribeskyttelsen til LOW for at undgå for tidlig afbrydelse.

Hvad er frysekapaciteten for Mobicool FR34?

Temperaturen kan falde til -10 °C, hvilket gør det muligt at fryse mad. Bruttokapaciteten er 32,5 L og brugbar kapacitet er 31 L.

BRUGSANVISNING FR34 Mobicool

Læs dette vegledning omhyggeligt før ibrugtagning, og opbevar den. Giv den til brugeren, hvis du giver køleapparatet videre.

Producenten hæfter ikke for skader, der er forårsaget af ukorrekt brug eller forkert betjening.

Indhold

1Forklaring af symbolerne. 101
2Sikkerhedshenvisninger 101

2.1 General sikkerhed 101
2.2 Sikkerhed under anvendelse of apparatus. 102

3 Leveringsomfang 103
4 Korrektbrug 104
5 Funktionsbeskrivelse 104

5.1 Funktionernes omfang 104
5.2 Betjenings- og visningselementer. 105

6 Betjening. 106

6.1 Forr forste drug 106
6.2 Tips til energibesparelse 107
6.3 Tilslutning af koleapparatet. 107
6.4 Anvendelse af batteriovervagningen. 107
6.5 Anvendelse af koleapparatet 109
6.6 Låsning af køleapparatets lag 110
6.7 Indstilling af temperature 110
6.8 Frakobling af koleapparatet 110
6.9 Anvendelse af den indvendige belysning (kun FR60) 110
6.10 Afroming af koleapparatet 111
6.11 Udskiftning af sikringen. 111

7 Rengoring og vedligeholdelse 111
8 Garanti 112
9 Udbedring af fejl. 112

10 Bortskaffelse 113
11 Tekniske data 113

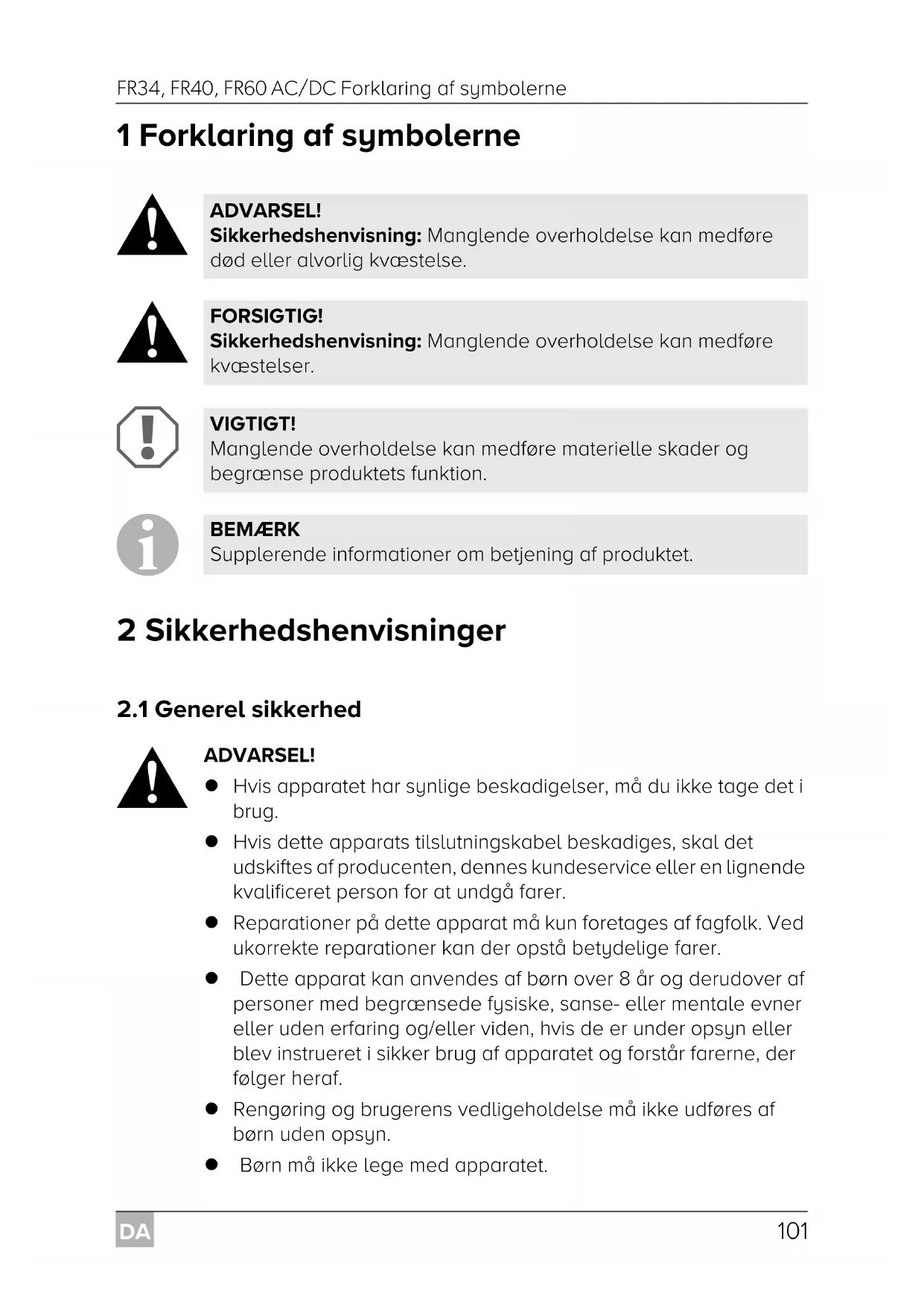

1 Forklaring of symbolerne

ADVARSEL!

Sikkerhedshenvisning: Manglende overholdelse kan medfrole død eller alvorlig kvaestelse.

FORSIGTIG!

Sikkerhedshenvisning: Manglende overholdelse kan medfore kvoestelser.

VICTIGT!

Manglende overholdelse kan medføre materielle skader og begrænseprodukts Funktion.

BEMÄRK

Supplerende informationer om betjening af Produktet.

2 Sikkerhedshenvisninger

2.1 General sikkerhed

ADVARSEL!

• Hvis apparatet har synlige beskadigelser,ffa du ikke tage det i drug.
• Hvis dette apparats tilslutningskabel beskadiges, skal det udskiftes af producenten, dennes kundeservice aller en lignende kvalificeret person for at undgå farer.
• Reparationer på dette apparat munch kun foretages af fagfolk. Vedukorrekte reparationer kan der opstabyetydelige farer.
• Dette apparat kan anvendes af børn over 8 ør og derudover af personer med begraensede fysiske, sanse- eller mentale evner uller utden erfaring og/eller viden, hvis de er under opsyn uller blev instrueret i sikker brug af apparatet og forstår farerne, der følger heraf.

• Rengöring og brugerens vedligeholdelse må ikke udføres af børn uden opsyn.
  Børn må ikke lege med apparatet.

• Børn br være under opsyn for at sikre, at de/DDke leger med apparatet.

• Opbevar og anvend apparatet Eden for boRs rækkevidde (under 8 År).
• Opbevar/DDek kksplovstoffer, som f.eks. spraydAser med drivgas, i apparatet.

FORSIGTIG!

• Sammenlign spændingsangivelsen på typeskiltet med energiforsyningen, der er til rådighed.

• Tilslut kun apparatet på følgende måde:

• Til en DC-stikdase i koretøjet med DC-tilslutningsktablet

• Eller til vekselstrømnette med AC-tilslutningskablet

• Træk aldrig stikket ud af stikdåsen med tilslutningsktablet.
  Nár køleapparatet er tilsluttet til DC-stikdåsen: Afbryd køleapparatet og andre forbrugere fra batteriet, før du tilslutter hurtigopladeren.
  När køleapparatet er tilsluttet til DC-stikdåsen: Afbryd forbindelsen, eller slå køleapparatet fra,ningar motoren standses. I modsat fald kan batteriet blive afladet.

• Køleapparatet er/DDke egnet til transport af stoffer, der er cetsende eller indeholder oplosningsmidler.
• Dette køleapparatet indeholder brændbart cyklopentan i isoleringen. Gasserne i isoleringsmaterialiet kræver en saerlig bortskaffelsesemete. Aflever apparatet til korrekt bortskaffelseved afslutningen af dets levetid.

2.2 Sikkerhed under anvendelse of apparatus

FORSIGTIG!

Sørg altid for, at varme, der opstår under driften, kan fores til strækkeligt bort. Sørg for, at apparatet har tilstrækkelig afstand til vægge og genstande, sö luften kan cirkulere.

• Ventilationsåbningerne må ikke tildaekkes.
  Fydld ikke vaesker aller is i den indvendige beholder.
  Dyb aldrig apparatet i vand.
• Beskyt apparatet og kablerne mod varme og fugtighed.

3 Leveringsomfang

Antal Betegnelse

1 Kompressor-køleboks

1 Jævnstrøms-tilslutningskabel

1 Vekselstrøm-tilslutningskabel

1 Betjeningsvejledning

4 Korrekt brug

Kompressor-køleboksen egner sig til at køle og dybfryse levnedsmidler. Kompressor-køleboksen er øgså egnet til anvendelse på både.

Kompressor-køleboksen er beregnet til tilslutning til en jævnstrømsforsynings-stikdase med jævnstrøm i en bil, på en bad eller i en campingvogn eller til et vekselstrømnet.

FORSIGTIG! Sundhedsfare!

Kontroller, om apparatets kolekapacitet svarer til kravene for fodevarerne aller lægemidlerne, som du vil kôle.

5 Funktionsbeskrivelse

Koleapparatet kan afkole varer og holde varer kolde somt dybfryse dem.

Afkølingen foretages med et kølekredslæb med kompressor med lav vedligeholdelse. Den indskummede, fastgjerte isolering og kompakte kompressor sikrer optimal køling.

Hvis koleapparatet anvendes på både, kan det udsættes for en konstant hældning på 30^ .

5.1 Funktionernes omfang

• Batteriovervågningen med tre niveauer for at beskytte køretøjsbatteriet slukker automatisk ved lav batterispænding
• Display med temperaturmöller
• Temperaturindstilling: Med to taster i trin pa 1^ (og trin pa 2^ )

5.2 Betjenings- og visningselementer

Låstillage:fig.1,side3

Betjeningspanel (fig. 2, side 3)

Arti- kel	Betegnelse Forklaring
1	ON	Tænder eller slukker køleapparatet,ær der trykkes på tasten i et til to sekunder
	OFF
2 POWER Driftsvisning
		Lysdioden lyser grønt: Kompressoren er tændt
		Lysdioden lyser orange: Kompressoren er slukket
		Lysdioden blinker orange: Display slukker automa- tisk ved lav batterispænding
		Display slukker automa- tisk ved lav batterispænding
		men/DDriftskart
3 ERROR Lysdioden blinker rødt: Køleapparatet er tændt, orange: Display slukker automa- tisk ved lav batterispænding
4 SET Vælg indtastningsmodusen - Temperaturindstilling - Celsius- aller fahrenheit-visining - Indstillet batteriovervågnosing
5 - Display, viser værdierne
6 „+“	Et tryk forøger indtastningsværdien
7 „-“	Et tryk reducerer indtastningsværdien
8 •	Kun FR60: Hvis den vises, er den indvendige bely- ningændt.

Stik (fig. 3, side 4)

Arti- kel Betegnelse

1 Vekselstrømsstikdåse

2 Sikringsholder

3 Dæksel vekselstrømsstikdåse

4 Dæksel jævnstrømsstikdåse

5 Jævnstrømsstikdåse

6 B e t j e n i n g

6.1 Før对不起 drug

BEMAERK

För du tager det nye køleapparat i brug, bör du af hygiejniske Årsager rengore det indvendigt og udvendigt med en fugtig klud (se ögså kapitlet „Rengöring og vedligeholdelse“ på side 111).

Valg af temperaturenhederne

Du kan skifte temperaturvisingen mellem celsius og fahrenheit. Gå frem på følgende på:

Taend koleapparatet.
Tryk to gange pa tasten SET".

Anvend tasterne , + ^+ og , - ^+ til at voelge celsius aller fahrenheit.
Displayet viser den indstillede temperaturenhed i et par sekunder. Displayet blinker et par gange, for det skifter tilbage til visning af den aktuelle temperatur.

6.2 Tips til energibesparelse

Vaelg et anvendelsessted, der er godt ventileret og beskyttet mod sol.
- Lad Först varm mad afkøle, for du holder den kold i apparatet.
Abn畸形 koleapparatet hyppigere end nodvendigt.
- Lad参加会议的活动 - Lad参加会议的活动
Afrim koleapparatet, nár der dannes et islag.
Undgå unødigt lave temperaturer.

6.3 Tilslutning af koleapparatet

Koleapparatet kan tilsluttes til jævn-ller vekselspænding.

VIGTIGT! Fare for skade!

Afbryd koleapparatet og andre forbrugerenheder fra koretøjsbatteriet, før du oplader batteriet med en hurtigoplader.

Overspænding kan beskadige køleapparatets elektronik.

Af sikkerhedsmæssige ársager er køleapparatet udstyret med et elektronisk system, sö man undgår at vende på polerne. Det beskytter køleapparatet mod kortslutning,ningar den tilsluttes til et batteri.

Sæt jævnstrømstilslutningskablet i jævnstrømsstikdåsen, og tilslut det til jævnstrømsforsyningsstikdåsen, eller ...
... sæt vekselstrøm-tilslutningskablet i vekelspændingsstikdåsen, og tilslut det til et vekselstrømnet.
Luk afdækningerne på stikdåserne, der/DDsere, for at forbindre, at stikdÅserne berores utilsigtet. Det forbinder ogsa, at der trænger stov, vand og snavs ind i stikdäsen.

6.4 Anvendelse af batteriovervågningen

Koleapparatet er udstyret med en fleretrins batteriovervågning, der beskytter korejets batteri mod for kraftig afladning ved tilslutning til jævnstrømsforsyningen.

Hvis køleapparatet anvendes, nær køretøjets taending er slæt fra, frakobles køleapparatet automatisk, SSE snart forsyningsspændingen falder under et ind-stillet niveau. Køleapparatet tilkobles igen, nær køretøsbatteriet er opladet og gentilkoblingsspændingen naet.

VIGTIGT! Fare for skade!

Når det er frakoblet af batteriovervågningen, oplades køretøjsbatteriet ikke laengere fuldstændigt. Undgå at starte flere gange eller at forsyne strømforbrugere.uden laengere opladningsfaser. Sørg for, at køretøjsbatteriet oplades ingen.

I modusen „HIGH“ reagerer batteriovervågningen hurtigere end på nivea-erne „LOW“ og „MED“ (se fölgende tabel).

Batteriovervågningsmodus LOW MED HIGH
Frakoblingsspænding ved 12 V	10,1 V 11,4 V 11,8 V
Gentilkoblingsspænding ved 12 V	11,1 V 12,2 V 12,6 V
Frakoblingsspænding ved 24 V	21,5 V 24,1 V 24,6 V
Gentilkoblingsspænding ved 24 V	23,0 V 25,3 V 26,2 V

Fortsæt som nedenfor for at vælge batteriovervågningsmodusen:

Taend koleapparatet.
Tryk tre gange pa tasten, SET".

Indstil modusen for batteriovervågningen med tasterne „+“ og „-".
Displayet viser den indstillede modus i et par sekunder. Displayet blinker et par gange, for det skifter tilbage til visning af den aktuelle temperatur.

BEMAERK

Hvis køleapparatet forsynes fra køretøjsbatteriet, skal batteriovervågningsmodusen „HIGH“ vælges. Hvis køleapparatet er tilsluttet til et forsyningsbatteri, er batteriovervågningsmodusen „LOW“ tilstrækkelig.

6.5 Anvendelse af køleapparatet

VIGTIGT! Fare for overophedning!

Sørg for, at der altid er tilstrækkelig ventilation, sä varmen, der opstår under driften, kan slippe bort. Ventilationsåbningerne på不同程度 tildækkes. Sørg for, at koleapparatet har tilstrækkelig afstand til vægge og genstande, sä luften kan cirkulere.

Stil koleapparatet pa et fast underlag.

BEMAERK

Placér køleapparatet som vist (fig. 1, side 3). Hvis køleapparatet anwendes i en anden position, kan det tage skade.

Tilslut koleapparatet, se kapitlet „Tilslutning af koleapparatet" på side 107.

VIGTIGT! Fare på grund af for lav temperatur!

Sørg for, at der kun er genstande eller varer i køleapparatet, der mA afkøles til den valgte temperatur.

Tryk pà tasten „ON/OFF“ i et til to sekunder.

Lysdioden „POWER“ lyser.

Displayet tændes og viser den aktuelle køletemperatur.

BEMAERK

Den viste temperatur er den i midten af det indvendige rum. Temperaturerne på andere steder kan avlige fra这部分 temperatur.

Koleapparatet starter med at kole det indvendige rum.

BEMAERK

När den forsynes med et batteri, slukker displayet automatisk, hvis batterispændingen er lav. Lysdioden „POWER“ blinker orange.

6.6 Låsning af køleapparatets lag

Loft lAsen (fig. 1 1, side 3), og luk laget.

Slip lasaen.

Man kan hore, at lasen falder pa plads og sikrer koleapparatets lag.

Tryk en gang pà tasten „SET".
Vaelg koletemperaturen med tasterne ^ + " og -^*
✓Køletemperaturen vises på displayet i et par sekunder. Displayet blinker flere gange, og derefter vises den aktuelle temperatur ingen.

6.8 Frakobling af koleapparatet

Tøm køleapparatet.

Sluk køleapparatet.
Træk tilslutningsktablet ud.

Hvis du ikke vil anvende køleapparatet i længere tid:

Lad laget stå lidt abent. Det forbinder, at der dannes lugt.

6.9 Anvendelse af den indvendige belysning (kun FR60)

Kontroller, at displayet viser den faktiske temperatur.
Tænd den indvendige belysning ved at trykke på tasten „-".

Sluk den indvendige belysning igen ved at trykke pa tasten ^
Det sorte punkt (fig. 2 8, side 3) i displays overste, venstre hjørne angiver, om den indvendige belysning er taendt eller slukket.

BEMAERK

Den indvendige belysning slukker automatisk after 30 minutes.

6.10 Afrimning af koleapparatet

Luftfugtighed kan sætte sig som rim inde i apparatet eller på fordamperen. Derved reduceres kølekapaciteten. Afrim køleapparatet rettidigt for at undgå dette.

VIGTIG! Fare for skade!

Anvend aldrig hardt eller spidst værktøj til at fjerne is erler til at løsne genstande, som er frosset fast.

Gå frem på fölgende@mäde for at afrime køleapparatet:

Tag indholdet ud af koleapparatet.
Læg demevt. i et andet koleapparat for at holde dem kolde.
Sluk koleapparatet.
Lad laget sta abent.
Tör der afrimede vand af.

6.11 Udskifting af sikringen

Udskift sikringen (8 A 32 V) som vist (fig. 4, side 4).

• Rengør aldrig køleapparatet under rindende vand eller i opvaskevand.
• Anvend ikke skrappe rengøringsmidler eller hårde genstandeved rengøringen, da de kan beskadige køleapparatet.

Rengør af og til apparatet indvendigt og udvendigt med en fugtig klud.
Sorg for, at apparatets ventilations- og udluftningsabninger er fri for stov og urenhededer, sa varmen, der opstar under driften, kan ledes bort, og apparatet ikke tager skade.

8 Garanti

Den lovbestemtegarantiperiodegælder.Hvisproduktererdefekt,skaldu kontakte producentensafdelingiditland(adresser,sevejledningensbag-side)ellerdinforhandler.

Ved reparation aller krav om garanti skal du medsende falgende bilag:

En kopi af regningen med kobsdato
En reklamationsgrund aller en fejlbeskrivelse

9 Udbedring af fejl

Fejl Mulig ørsag Løsningsforslag
Køleapparatet funge-rer ikke, lysdioden „POWER“ lyser ikke.	Der er ingen spænding på jegavnstrømsforsy-ningsstikdåsen i dit køre-tøj.	I de flete køretøjer skalændingen være slæt til, for at jegavnstrømsforsyningsstik-daesen har spænding.
Køleapparatet køler ikke (stikket er sat i, lysdioden „POWER“ lyser).	Kompressor defekt. Reparationen kan kun foretages af en til-ladt kundeserviceenhed.
Køleapparatet køler ikke (stikket er sat i, lysdioden „POWER“ blin-ker orange, displayet er slukket).	Køretøjsbatteriets spænding er for lav.	Kontrollér køretøjsbatteriet, og oplad det i givet fald.
Ved tilslutning til jegvns-trømsforsyningsstikdåselen: Tændingen er slæt til, køleapparatet funge-er ikke, og lysdioden „POWER“ er ikke tændt.	Jævnstrømsforsynings-stikdåsen er snavset. Konsekvensen er en dãr-lig elektrisk forbindelse.	Hvis stikket på dit køleapparat bliver meget varmt i jegavnstrømsforsyningsstik-daesen, skal jegavnstrømsforsyningsstikdãselen enten rengøres, eller stikket er muligvis ikke samlet rigtigt.
	Jævnstrømsstikkets sik-ring er brændt over.	Udskift sikringen (8 A) i jegavnstrømsstikket, se kapitlet „Udskiftning af sikringen“ på side 111.
	Køretøjets sikring er brændt over.	Udskift sikringen til jegretøjets jegavnstrøms-forsyningsstikdãse (normalt 15 A). Se dit køretøjs betjeningsvejledning.
Displayet viser en fejl-melding (f.ecks. „Err1“), og køleapparatet køler ikke.	En intern driftsfejl har fra-koblet køleapparatet.	Reparationen kan kun foretages af et til-ladt reparationscenter.

10 Bortskaffelse

Bortskaf sá vikt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produit endegyldigt ud af drift, skal du kontakte det nærmestre recyclingcenter aller din faghandel for at få de págeldende forskritter om bortskaffelse.

11 Tekniske data

	FR34 AC/DC FR40 AC/DC FR60 AC/DC
Art.nr.: 9600005001 9600	005000 96000017	02
Tilslutningspænding: 12/2	24 V=100 - 240 V~, 50/60 Hz
Effektforbrug:	4 A (12 V=)2 A (24 V=)1,0 - 0,4 A (100 - 240 V~)		6 A (12 V=)3 A (24 V=)
Kølekapacitet: +10 °C til -1	0 °C(+50 °F til +14 °F)
Kategori:	Kategori 1(køleskab med en eller flere opbevaringsrum til friskelevnedsmidler)
Bruttoindhold:	32,5 l	40 l	60 l
Anvendelig indhold:	31,0 l	38 l	58 l
Energieeffektivitetsklasse:	A+
Energiforbrug:	83 kWh/årligt	102 kWh/årligt	98 kWh/årligt
Klimaklasse:	N
Udenomstemperatur	+16 °C til +32 °C
Lydemission:	49 dB(A)
Kølemiddelmængde:	40 g	42 g	58 g
CO2 ækvivalent:	0,057 t	0,060 t	0,083 t
Drivhuspotentiale (GWP):	1430
Mål (L x B x H): 584 x 365 x	407 mm	584 x 365 x 446 mm	680 x 440 x 470 mm
Vægt: 11,4 kg 11,5 kg 18,4 kg
Godkendelse/certifikater:	CE E4	CS E9
	E4

BEMÄRK

Hvis udenomstemperaturen er over +32^ (+90^) , kan minimum-temperaturen/DD.

Kolekredslobet indeholder R134a.

Indeholder fluorerede drivhusgasser

Hermetisk lukkede anlæg aller hermetisk lukket udstyr

2 Sakerhetsanvisningar

2.1 Allman sakerhet

WARNING!

5 Funktionsbeskrivning

Sikkerhetsregel: Hvis man ikke overholderijke regelen, kan det fjre til persorskader.

PASS PÄ!

Hvis man ikke overholderijke regelen, kan det före til materielle skader og skade funksjonden til produitet.

MERK

Kjoleapparatet kan avkjole varer og holde dem kalde, somt dypfryse varer.

Du kan velge Å vise temperaturen enten i °Celsius erer Fahrenheit. Gå frem på følgende mæte:
