Produkttype	Kompressor køleboks
Mærke	Mobicool
Model	MB40
Bruttokapacitet	40 L
Nyttig kapacitet	38 L
Mål (L x B x H)	584 x 365 x 446 mm
Vægt	11,5 kg
Strømforsyning	12/24 V DC (medfølgende kabel) og 100-240 V AC, 50/60 Hz (medfølgende kabel)
Energiforbrug	102 kWh/år
Energieffektivitetsklasse	A+
Temperaturområde	+10 °C til -10 °C (+50 °F til +14 °F)
Kølemiddel	R134a, 42 g
Global opvarmningspotentiale (GWP)	1430
Støjemission	49 dB(A)
Batteribeskyttelse	Ja, 3 niveauer (LOW, MED, HIGH) til beskyttelse mod overafladning
Display	Digital med temperaturindikator
Temperaturindstilling	I trin på 1 °C (eller 2 °F)
Afrimning	Manuel, sluk apparatet og lad låget stå åbent
Rengøring	Fugtig klud, undgå slibende midler og nedsænkning i vand
Brug på båd	Ja, tåler en permanent krængning på 30°
Leveringsomfang	Køleboks, DC-kabel, AC-kabel, brugsanvisning
Garanti	Lovpligtig, kontakt producent eller forhandler med faktura og fejlbeskrivelse

Ofte stillede spørgsmål - MB40 Mobicool

Hvordan tænder jeg Mobicool MB40 køleboksen?

Tryk på ON/OFF-knappen i 1-2 sekunder. LED'en POWER lyser grønt, og displayet viser den aktuelle temperatur.

Hvordan indstiller jeg den ønskede temperatur?

Tryk én gang på SET, brug derefter + eller - til at vælge temperaturen i trin på 1 °C (eller 2 °F). Displayet blinker og bekræfter indstillingen.

Hvordan bruger jeg batteribeskyttelsen?

Tryk tre gange på SET, vælg derefter tilstanden LOW, MED eller HIGH med + eller -. Tilstanden HIGH anbefales på køretøjsbatteri, LOW på forsyningsbatteri.

Hvad gør jeg, hvis displayet slukker, og POWER-LED'en blinker orange?

Det indikerer for lav batterispænding. Oplad køretøjets batteri. Apparatet genstarter automatisk, når spændingen når genstartstærsklen.

Hvordan afrimer jeg MB40 køleboksen?

Tøm apparatet, sluk det, lad låget stå åbent, og tør afrimningsvandet af. Brug ikke hårde eller skarpe værktøjer til at fjerne isen.

Kan jeg tilslutte køleboksen til en stikkontakt?

Ja, brug det medfølgende vekselstrømskabel til tilslutning til en 100-240 V ~, 50/60 Hz stikkontakt.

Hvordan rengør jeg indersiden af køleboksen?

Rengør med en fugtig klud. Nedsænk aldrig apparatet i vand og brug ikke slibende midler.

Hvad betyder fejlkoden 'Err1' på displayet?

En intern fejl har stoppet apparatet. Overlad reparationen til en autoriseret service.

Hvordan skifter jeg sikringen i køleboksen?

Sikringen (8 A / 32 V) sidder i sikringsholderen nær DC-stikket. Åbn dækslet, fjern den defekte sikring, og udskift den med en identisk sikring.

Hvad er den nyttige kapacitet for MB40 køleboksen?

Bruttokapaciteten er 40 liter, den nyttige kapacitet er 38 liter.

BRUGSANVISNING MB40 Mobicool

DA Kompressor-køleboks Betjeningsvejledning ..... 102

SV Kylbox med kompressor Bruksanvisning 117

Læs denne vejledning omhyggeligt før ibrugtagning, og opbevar den. Giv den til brugeren, hvis du giver køleapparatet videre.

Producenten hæfter ikke for skader, der er forårsaget af ukorrekt brug eller forkert betjening.

Indhold

1 Forklaring af symbolerne....103
2 Sikkerhedshenvisninger....103
3 Leveringsomfang .....106
4 Korrekt brug 106
5 Funktionsbeskrivelse....106

5.1 Funktionernes omfang 107
5.2 Betjenings- og visningselementer....107

6 Betjening 108

6.1 Før første brug 108
6.2 Tips til energibesparelse .....109
6.3 Tilslutning af køleapparatet....109
6.4 Anvendelse af batteriovervägningen....109
6.5 Anvendelse af køleapparatet 111
6.6 Låsning af køleapparatets låg 112
6.7 Indstilling of temperaturen 112
6.8 Frakobling af køleapparatet 112
6.9 Anvendelse af den indvendige belysning (kun MCF60) ..... 112
6.10 Afrimning af køleapparatet .....113
6.11 Udskiftning af sikringen....113

9 Udbedring af fejl .....114

10 Bortskaffelse.... 115

11 Tekniske data 115

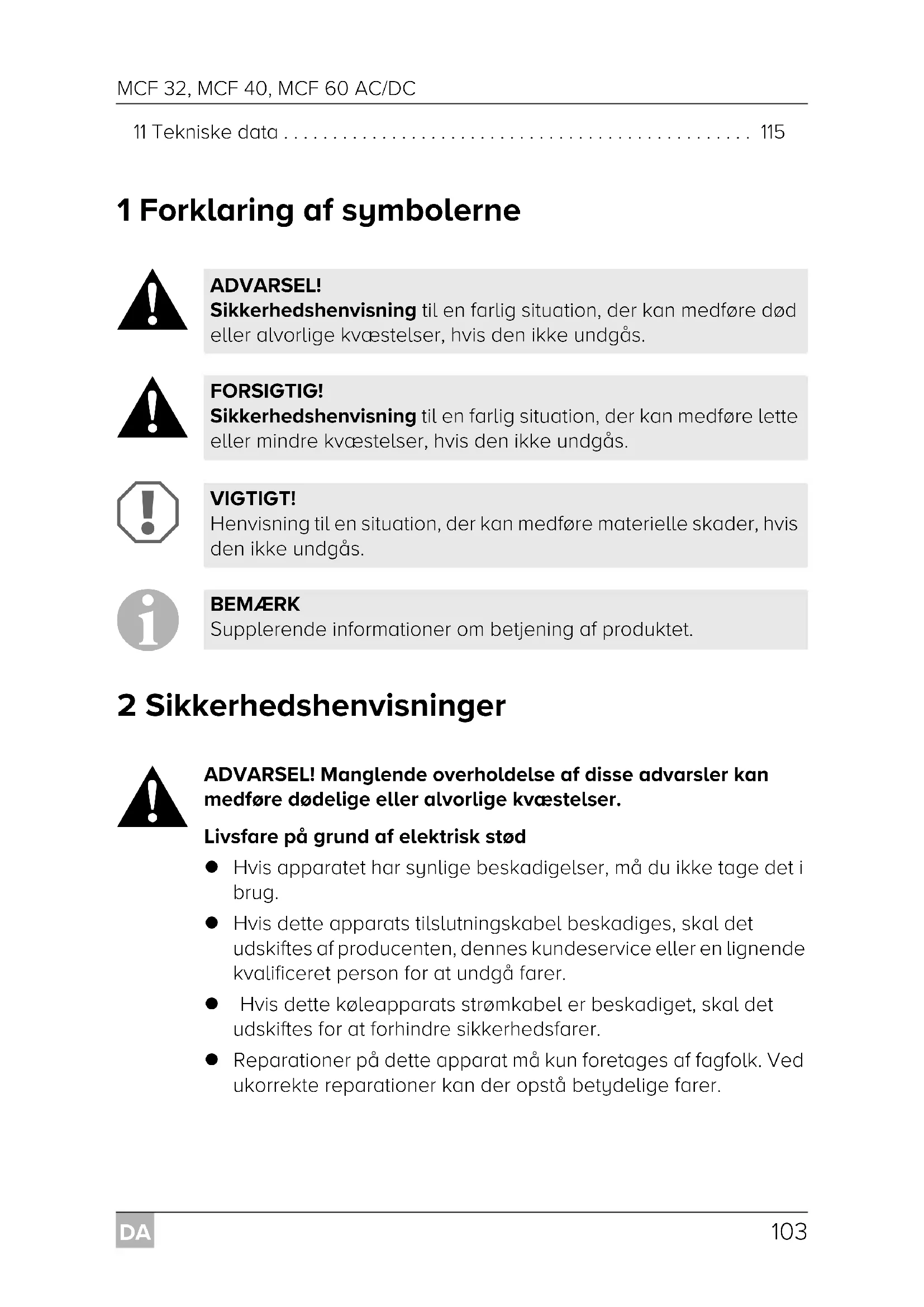

1 Forklaring af symbolerne

ADVARSEL!

Sikkerhedshenvisning til en farlig situation, der kan medføre død eller alvorlige kvæstelser, hvis den ikke undgås.

FORSIGTIG!

Sikkerhedshenvisning til en farlig situation, der kan medføre lette eller mindre kvæstelser, hvis den ikke undgås.

VIGTIGT!

Henvisning til en situation, der kan medføre materielle skader, hvis den ikke undgås.

BEMÆRK

Supplerende informationer om betjening af produktet.

2 Sikkerhedshenvisninger

Livsfare på grund af elektrisk stød

• Hvis apparatet har synlige beskadigelser, må du ikke tage det i brug.
• Hvis dette apparats tilslutningskabel beskadiges, skal det udskiftes af producenten, dennes kundeservice eller en lignende kvalificeret person for at undgå farer.
• Hvis dette køleapparats strømkabel er beskadiget, skal det udskiftes for at forhindre sikkerhedsfarer.
• Reparationer på dette apparat må kun foretages af fagfolk. Ved ukorrekte reparationer kan der opstå betydelige farer.

Brandfare

• Når apparatet positioneres, skal det sikres, at strømledningen sidder i klemme eller beskadiges.
• Placér ikke flere bærbare stikdåser eller bærbare strømforsyninger i bagved apparatet.

Sundhedsfare

• Dette apparat kan anvendes af børn over 8 år og personer med reducerede fysiske, sanse- eller mentale evner eller uden erfaring eller viden, hvis de er under opsyn eller blev instrueret i sikker brug af apparatet og forstår de involverede farer.
• Børn må ikke lege med apparatet.
• Rengøring og brugerens vedligeholdelse må ikke udføres af børn uden opsyn.
• Børn i alderen fra 3 til 8 år må fylde og tømme køleapparater.

Eksplosionsfare

- Opbevar ikke eksplosive stoffer, som f.eks. spraydåser med drivgas, i apparatet.

FORSIGTIG! Manglende overholdelse af disse forsigtighedshenvisninger kan medføre mindre eller moderate kvæstelser.

Livsfare på grund af elektrisk stød

• Kontrollér før ibrugtagning, at ledningen og stikket er tørre.
• Afbryd apparatet fra nettet
• før rengøring og vedligeholdelse
• efter brug

Sundhedsfare

• Kontrollér, om apparatets kølekapacitet svarer til kravene for fødevarerne eller lægemidlerne, som du vil køle.
• Levnedsmidler må kun opbevares i original emballage eller egnede beholdere.
• Hvis køleapparatet er åbnet i længere tid, kan temperaturen stige betydeligt i apparatets rum.
• Rengør regelmæssigt overflader, som kan komme i kontakt med levnedsmidler og adgang til kloaksystemer.

• Opbevar råt kød og fisk i egnede beholdere i apparatet, så de ikke kommer i berøring med andre levnedsmidler eller drypper på dem.

• Hvis apparatet står tomt i længere tid:

• Sluk apparatet.
  – Afrim apparatet.
  – Rengør og tør apparatet.
  – Lad døren står åben for at forhindre, at der dannes skimmel i apparatet.

VIGTIGT! Fare for beskadigelse

• Sammenlign spændingsangivelsen på typeskiltet med energiforsyningen, der er til rådighed.
• Tilslut kun apparatet på følgende måde:
• Til en DC-stikdåse i køretøjet med DC-tilslutningskablet
• Eller til vekselstrømnettet med AC-tilslutningskablet
• Træk aldrig stikket ud af stikdåsen med tilslutningskablet.
• Når køleapparatet er tilsluttet til DC-stikdåsen: Afbryd køleapparatet og andre forbrugere fra batteriet, før du tilslutter hurtigopladeren.
• Når køleapparatet er tilsluttet til DC-stikdåsen: Afbryd forbindelsen, eller slå køleapparatet fra, när motoren standses. I modsat fald kan batteriet blive afladet.
• Køleapparatet er ikke egnet til transport af stoffer, der er ætsende eller indeholder opløsningsmidler.
• Dette køleapparatet indeholder brændbart cyklopentan i isoleringen. Gasserne i isoleringsmaterialet kræver en særlig bortskaffelsesmetode. Aflevér apparatet til korrekt bortskaffelse ved afslutningen af dets levetid.
• Anvend ikke elektriske apparater i køleapparatet, undtagen hvis producenten anbefaler disse apparater hertil.
• Stil ikke apparatet i nærheden af åben ild eller andre varmekilder (varmeapparater, stærk sol, gasovne osv.).
  ● Fare for overophedning!

Sørg for, at der altid er et minimum på 50 mm ventilation på alle fire sider af køleapparatet. Hold ventilationsområdet frit for genstande, som kan begrænse luftstrømmen til kølekomponenterne. Placér ikke køleapparatet i lukkede rum eller områder uden eller med minimal luftstrøm.

- Ventilationsåbningerne må ikke tildækkes.

- Fyld ikke væsker eller is i den indvendige beholder.

• Dyb aldrig apparatet i vand.

- Beskyt apparatet og kablerne mod varme og fugtighed.

3 Leveringsomfang

Antal Betegnelse

1 Kompressor-køleboks

1 Jævnstrøms-tilslutningskabel

1 Vekselstrøm-tilslutningskabel

1 Betjeningsvejledning

4 Korrekt brug

Kompressor-køleboksen egner sig til at køle og dybfryse levnedsmidler. Kompressor-køleboksen er også egnet til anvendelse på både.

Kompressor-køleboksen er beregnet til tilslutning til en jævnstrømsforsyningsstikdåse med jævnstrøm i en bil, på en båd eller i en campingvogn eller til et vekselstrømnet.

Køleapparatet er egnet til campingbrug. Apparatet må ikke udsættes for regn.

5 Funktionsbeskrivelse

Køleapparatet kan afkøle varer og holde varer kolde samt dybfryse dem.

Afkølingen foretages med et kølekredsløb med kompressor med lav vedligeholdelse. Den indskummede, fastgjorte isolering og kompakte kompressor sikrer optimal køling.

Køleapparatet er egnet til mobil anvendelse.

Hvis køleapparatet anvendes på både, kan det udsættes for en konstant hældning på 30°.

5.1 Funktionernes omfang

• Batteriovervågningen med tre niveauer for at beskytte køretøjsbatteriet slukker automatisk ved lav batterispænding
• Display med temperaturmåler
• Temperaturindstilling: Med to taster i trin på 1 °C (og trin på 2 °F)

5.2 Betjenings- og visningselementer

Lås til låge: fig. 1 1, side 3

Betjeningspanel (fig. 2, side 3)

Artikel	Betegnelse Forklaring
1	ON	Tænder eller slukker køleapparatet, når der trykkes på tasten i et til to sekunder
	OFF
2 POWER Driftsvisning
		Lysdioden lyser grønt: Kompressoren er tændt
		Lysdioden lyser orange: Kompressoren er slukket
		Lysdioden blinker orange: Display slukker automa-tisk ved lav batterispæn-ding
3 ERROR Lysdioden blinker rødt: Køleapparatet er tændt, men ikke driftsklart
4 SET Vælg indtastningsmodusen
	- Temperaturindstilling
	- Celsius- eller fahrenheit-visning
	- Indstillet batteriovervågning
5 - Display, viser værdierne
6 „+“	Et tryk forøger indtastningsværdien
7 „-“	Et tryk reducerer indtastningsværdien
8 ●	Kun MCF60: Hvis den vises, er den indvendige belysning tændt.

Stik (fig. 3, side 4)

Artikel	Betegnelse
1	Vekselstrømsstikdåse
2	Sikringsholder
3	Dæksel vekselstrømsstikdåse
4	Dæksel jævnstrømsstikdåse
5	Jævnstrømsstikdåse

6 B e t j e n i n g

6.1 Før første brug

BEMÆRK

Før du tager det nye køleapparat i brug, bør du af hygiejniske årsager rengøre det indvendigt og udvendigt med en fugtig klud (se også kapitlet „Rengøring og vedligeholdelse“ på side 113).

Valg af temperaturenhederne

Du kan skifte temperaturvisningen mellem celsius og fahrenheit. Gå frem på følgende måde:

▶Tænd køleapparatet.
▶Tryk to gange på tasten „SET“.
▶Anvend tasterne „+“ og „-“ til at vælge celsius eller fahrenheit.
√ Displayet viser den indstillede temperaturenhed i et par sekunder. Displayet blinker et par gange, før det skifter tilbage til visning af den aktuelle temperatur.

6.2 Tips til energibesparelse

• Vælg et anvendelsessted, der er godt ventileret og beskyttet mod sol.
• Lad først varm mad afkøle, før du holder den kold i apparatet.
• Åbn ikke køleapparatet hyppigere end nødvendigt.
• Lad ikke køleapparatet forblive åbent længere end nødvendigt.
• Afrim køleapparatet, når der dannes et islag.
• Undgå unødigt lave temperaturer.

6.3 Tilslutning af køleapparatet

Køleapparatet kan tilsluttes til jævn- eller vekselspænding.

VIGTIGT! Fare for skade!

Afbryd køleapparatet og andre forbrugerenheder fra køretøjsbatteriet, før du oplader batteriet med en hurtigoplader.

Overspænding kan beskadige køleapparatets elektronik.

Af sikkerhedsmæssige årsager er køleapparatet udstyret med et elektronisk system, så man undgår at vende på polerne. Det beskytter køleapparatet mod kortslutning, når den tilsluttes til et batteri.

Sæt jævnstrømstilslutningskablet i jævnstrømsstikdåsen, og tilslut det til jævnstrømsforsyningsstikdåsen, eller ...
▶... sæt vekselstrøm-tilslutningskablet i vekselspændingsstikdåsen, og tilslut det til et vekselstrømnet.
Luk afdækningerne på stikdåserne, der ikke bruges, for at forhindre, at stikdåserne berøres utilsigtet. Det forhindrer også, at der trænger støv, vand og snavs ind i stikdåsen.

6.4 Anvendelse af batteriovervågningen

Køleapparatet er udstyret med en fleretrins batteriovervågning, der beskytter køretøjets batteri mod for kraftig afladning ved tilslutning til jævnstrømsforsyningen.

Hvis køleapparatet anvendes, når køretøjets tænding er slået fra, frakobles køleapparatet automatisk, så snart forsyningsspændingen falder under et indstillet niveau. Køleapparatet tilkobles igen, når køretøjsbatteriet er opladet og gentilkoblingsspændingen nået.

VIGTIGT! Fare for skade!

Når det er frakoblet af batteriovervågningen, oplades køretøjsbatteriet ikke længere fuldstændigt. Undgå at starte flere gange eller at forsyne strømforbrugere uden længere opladningsfaser. Sørg for, at køretøjsbatteriet oplades igen.

I modusen „HIGH“ reagerer batteriovervågningen hurtigere end på niveau-erne „LOW“ og „MED“ (se følgende tabel).

Batteriovervågningsmodus LOW MED HIGH
Frakoblingsspænding ved 12 V	10,1 V 11,4 V 11,8 V
Gentilkoblingsspænding ved 12 V	11,1 V 12,2 V 12,6 V
Frakoblingsspænding ved 24 V	21,5 V 24,1 V 24,6 V
Gentilkoblingsspænding ved 24 V	23,0 V 25,3 V 26,2 V

Fortsæt som nedenfor for at vælge batteriovervågningsmodusen:

▶Tænd køleapparatet.
▶Tryk tre gange på tasten „SET“.

√Displayet viser den indstillede modus i et par sekunder. Displayet blinker et par gange, før det skifter tilbage til visning af den aktuelle temperatur.

BEMÆRK

Hvis køleapparatet forsynes fra køretøjsbatteriet, skal batteriovervågningsmodusen „HIGH“ vælges. Hvis køleapparatet er tilsluttet til et forsyningsbatteri, er batteriovervågningsmodusen „LOW“ tilstrækkelig.

6.5 Anvendelse af køleapparatet

VIGTIGT! Fare for overophedning!

Sørg for, at der altid er tilstrækkelig ventilation, så varmen, der opstår under driften, kan slippe bort. Ventilationsåbningerne må ikke tildækkes. Sørg for, at køleapparatet har tilstrækkelig afstand til vægge og genstande, så luften kan cirkulere.

▶Stil køleapparatet på et fast underlag.

BEMÆRK

Placér køleapparatet som vist (fig. 1, side 3). Hvis køleapparatet anvendes i en anden position, kan det tage skade.

▶ Tilslut køleapparatet, se kapitlet „Tilslutning af køleapparatet“ på side 109.

VIGTIGT! Fare på grund af for lav temperatur!

Sørg for, at der kun er genstande eller varer i køleapparatet, der må afkøles til den valgte temperatur.

▶Tryk på tasten „ON/OFF“ i et til to sekunder.

√Lysdioden „POWER“ lyser.

√Displayet tændes og viser den aktuelle køletemperatur.

BEMÆRK

Den viste temperatur er den i midten af det indvendige rum. Temperaturerne på andre steder kan afvige fra denne temperatur.

√Køleapparatet starter med at køle det indvendige rum.

BEMÆRK

Når den forsynes med et batteri, slukker displayet automatisk, hvis batterispændingen er lav. Lysdioden „POWER“ blinker orange.

6.6 Låsning af køleapparatets låg

▶ Løft låsen (fig. 1 1, side 3), og luk låget.
▶Slip låsen.
√Man kan høre, at låsen falder på plads og sikrer køleapparatets låg.

6.7 Indstilling af temperaturen

▶Tryk en gang på tasten „SET“.
▶Vælg køletemperaturen med tasterne „+“ og „−“.
√Køletemperaturen vises på displayet i et par sekunder. Displayet blinker flere gange, og derefter vises den aktuelle temperatur igen.

6.8 Frakobling af køleapparatet

▶Tøm køleapparatet.
▶Sluk køleapparatet.
▶Træk tilslutningskablet ud.

Hvis du ikke vil anvende køleapparatet i længere tid:

▶Lad låget stå lidt åbent. Det forhindrer, at der dannes lugt.

6.9 Anvendelse af den indvendige belysning (kun MCF60)

▶Kontrollér, at displayet viser den faktiske temperatur.
▶Tænd den indvendige belysning ved at trykke på tasten „-“.
▶Sluk den indvendige belysning igen ved at trykke på tasten „-“.
√ Det sorte punkt (fig. 2 8, side 3) i displayets øverste, venstre hjørne angiver, om den indvendige belysning er tændt eller slukket.

BEMÆRK

Den indvendige belysning slukker automatisk efter 30 minutter.

6.10 Afrimning af køleapparatet

Luftfugtighed kan sætte sig som rim inde i apparatet eller på fordamperen. Derved reduceres kølekapaciteten. Afrim køleapparatet rettidigt for at undgå dette.

VIGTIGT! Fare for skade!

Anvend aldrig hårdt eller spidst værktøj til at fjerne is eller til at løsne genstande, som er frosset fast.

Gå frem på følgende måde for at afrime køleapparatet:

▶Tag indholdet ud af køleapparatet.
▶Læg dem evt. i et andet køleapparat for at holde dem kolde.
▶Sluk køleapparatet.
▶Lad låget stå åbent.
▶Tør der afrimede vand af.

6.11 Udskiftning af sikringen

• Rengør aldrig køleapparatet under rindende vand eller i opvaskevand.
• Anvend ikke skrappe rengøringsmidler eller hårde genstande ved rengøringen, da de kan beskadige køleapparatet.

▶Rengør af og til apparatet indvendigt og udvendigt med en fugtig klud.
▶Sørg for, at apparatets ventilations- og udluftningsåbninger er fri for støv og urenhededer, så varmen, der opstår under driften, kan ledes bort, og appa- ratet ikke tager skade.

8 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (se dometic.com/dealer) eller din forhandler.

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• En kopi af regningen med købsdato
• En reklamationsgrund eller en fejlbeskrivelse

9 Udbedring af fejl

Fejl Mulig årsag Løsningsforslag
Køleapparatet fungerer ikke, lysdioden „POWER“ lyser ikke.	Der er ingen spænding på jævnstrømsforsyningsstikdåsen i dit køretøj.	I de fleste køretøjer skal tændingen være slået til, for at jævnstrømsforsyningsstikdåsen har spænding.
Køleapparatet køler ikke (stikket er sat i, lysdioden „POWER“ lyser).	Kompressor defekt. Reparationen kan kun foretages af en til-ladt kundeserviceenhed.
Køleapparatet køler ikke (stikket er sat i, lysdioden „POWER“ blinker orange, displayet er slukket).	Køretøjsbatteriets spænding er for lav.	Kontrollér køretøjsbatteriet, og oplad det i givet fald.
Ved tilslutning til jævns-trømsforsyningsstikdå- sen:Tændingen er slået til, køleapparatet fungerer ikke, og lysdioden „POWER“ er ikke tændt.	Jævnstrømsforsynings-stikdåsen er snavset.Konsekvensen er en dår-lig elektrisk forbindelse.	Hvis stikket på dit køleapparat bliver meget varmt i jævnstrømsforsyningsstik-dåsen, skal jævnstrømsforsyningsstikdå-sen enten rengøres, eller stikket er muligvis ikke samlet rigtigt.
	Jævnstrømsstikkets sik-ring er brændt over.	Udskift sikringen (8 A) i jævnstrømsstikket, se kapitlet „Udskiftning af sikringen“ på side 113.
	Køretøjets sikring er brændt over.	Udskift sikringen til køretøjets jævnstrøms-forsyningsstikdåse (normalt 15 A). Se dit køretøjs betjeningsvejledning.
Displayet viser en fejl-melding (f.eks. „Err1“), og køleapparatet køler ikke.	En intern driftsfejl har fra-koblet køleapparatet.	Reparationen kan kun foretages af et til-ladt reparationscenter.

10 Bortskaffelse

Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse.

11 Tekniske data

	MCF32 AC/DC MCF40 AC/DC MCF60 AC/DC
Tilslutningsspænding: 12/24 V---100 - 240 V~, 50/60 Hz
Effektforbrug:	4 A (12 V---)2 A (24 V---)1,0 - 0,4 A (100 - 240 V~)		6 A (12 V---)3 A (24 V---)
Kølekapacitet: +10 °C til -10 °C(+50 °F til +14 °F)
Kategori: Kategori 1(køleskab med en eller flere opbevaringsrum til friske levnedsmidler)
Bruttoindhold:	32,5 l	40 l	60 l
Anvendeligt indhold:	31,0 l	38 l	58 l
Energieffektivitetsklasse:	A+
Energiforbrug:	83 kWh/årligt	102 kWh/årligt	98 kWh/årligt
Klimaklasse:	N
Udenomstemperatur	+16 °C til +32 °C
Lydemission:	49 dB(A)
Kølemiddelmængde:	40 g	42 g	58 g
CO2 øekvivalent:	0,057 t	0,060 t	0,083 t
Drivhuspotentiale (GWP):	1430
Mål (L x B x H):	584 x 365 x 407 mm	584 x 365 x 446 mm	680 x 440 x 470 mm
Vægt: 11,4 kg 11,5 kg 18,4 kg
Godkendelse/certifikater:

BEMÆRK

Hvis udenomstemperaturen er over +32 °C (+90 °F), kan minimum-temperaturen ikke nås.

Kølekredsløbet indeholder R134a.

Indeholder fluorerede drivhusgasser

Hermetisk lukkede anlæg eller hermetisk lukket udstyr

2 Säkerhetsanvisningar

5 Funktionsbeskrivning

– eller med AC-tilkoblingskabelen som følger med til vekselstrøm

▶Lever emballasje til resirkulering så langt det er mulig.

Hvis omgivelsestemperaturen er over +32 °C (+90 °F) kan ikke minimumstemperaturen oppnås.
